О компании «Системы ДИТЧ ВИТЧ»

Ditch Witch® – лидер по производству оборудования для прокладки наружных коммуникаций.

«Системы ДИТЧ ВИТЧ»

Компания «Системы ДИТЧ ВИТЧ» – официальный эксклюзивный дилер компании “The Charles Machine Works, Inc.” (CMW®) , выпускающей оборудование под маркой Ditch Witch®.

Мы поставляем оборудование Ditch Witch® на территорию России.

Компания «Системы ДИТЧ ВИТЧ» занимается поставками и сервисом оборудования для бестраншейной и открытой прокладки коммуникаций. Вместе с оборудованием «Системы ДИТЧ ВИТЧ» предлагает своим клиентам:

• — оперативный высококвалифицированный сервис;
• — гарантию на оборудование 1 год или 1000 моточасов;
• — бесплатное обучение с выездом специалиста;
• — огромный склад запасных частей в Моcкве.

Завод The Charles Machine Works, Inc.

Сегодня The Charles Machine Works, Inc. – это огромный производственно-офисный комплекс, где работают около 2,5 тыс. высококвалифицированных инженеров и техников.

Завод The Charles
Machine Works, Inc.

Предприятие занимает территорию более 12 га. На этой площади расположены производственные цеха, офис, конструкторский отдел, подразделение новых разработок, завод по производству буровых штанг, подразделение Ditch Witch® Electronics” по разработке и выпуску электронного оборудования и трассоискателей, учебный центр и т.д.

В отличие от других производителей бурового оборудования, компания The Charles Machine Works, Inc. самостоятельно разрабатывает и производит практически все компоненты систем выпускаемого бурового оборудования, включая буровые штанги и электронные системы слежения Ditch Witch® Electronics, цепи для копания. Это гарантирует оптимальное взаимодействие всех систем.

Сегодня The Charles Machine Works, Inc. разрабатывает, производит и реализует не только траншейную, но и технику для бестраншейной прокладки коммуникаций (ГНБ, Разрушители, установка управляемого прокола P80).

Соединение высокой технической оснащённости производства и многих десятилетий практического опыта эксплуатации выпускаемого бурового оборудования в самых разных условиях обеспечивают сегодня продукции марки Ditch Witch® уровень, на который равняются другие.



Более 100 лет назад, в 1902 году, американец Чарльз Фредерик Малзан из маленького городка Пэрри в штате Оклахома открыл слесарную мастерскую, дав ей название “The Charlie’s Machine Shop” (букв. “Мастерская Чарли”). Она специализировалась на ремонте нефтедобывающего оборудования для нефтяной промышленности, в те годы бурно развивавшейся в Оклахоме.

В середине 40-х годов ХХ века сын Чарльза Малзана Эдвард, недавний выпускник университета с дипломом инженера, увлёкся воплощением в жизнь идеи по замене мотыги и лопаты небольшим траншеекопателем, позволяющим прокладывать подземные инженерные коммуникации, а также выполнять другие подземные работы.

Эдвард Малзан

В 1949 году Эдварду удалось создать первый в истории компактный “копатель траншей”, прототип современных траншеекопателей.

В том же 1949 году Э. Малзан переименовал “Мастерскую Чарли” в The Charles Machine Works, Inc.

За революционные разработки различных видов бурового оборудования “Американский институт производителей оборудования” (The Equipment Manufactures Institute) занёс имя Эдварда Малзана в список лучших инженеров Америки прошлого века, внёсших наибольший вклад в дело механизации и повышения производительности строительного оборудования.

особенности, технические характеристики, фото и видео

Горизонтальное бурение и прокладка коммуникаций являются довольно специфическими видами работ, которые используются для различных строительных целей. Особенно, если необходимо выполнить именно бестраншейное бурение. Довольно немногие компании занимаются производством установок для этого вида работ.

Однако выбрать качественную технику все же будет несложно, так как достаточно обратиться к мировому лидеру в производстве оборудования для горизонтального бурения, а именно к установкам марки Ditch Witch.

Содержание

• 1 Ditch Witch: обзор производителя и особенности буровых установок
  • 1.1 Техника компании
  • 1.2 Преимущества и недостатки
• 2 Обзор моделей
  • 2.1 Ditch Witch JT 5
  • 2.2 Ditch Witch JT 920, JT 921, JT 922
  • 2.3 Ditch Witch JT 1220 Mach2
  • 2.4 Ditch Witch JT 2020 Mach 1
  • 2.5 Ditch Witch JT 3020 Mach 1 / AllTerrain
  • 2.6 Ditch Witch JT 4020 Mach 1 / AllTerrain
  • 2.7 Ditch Witch JT 100 Mach 1
  • 2.8 Ditch Witch JT 100 All Terrain

Ditch Witch: обзор производителя и особенности буровых установок

Буровые установки под маркой Ditch Witch производит компания из США «The Charles Machine Works, Inc.» (CMW®). В России же официальным представителем оборудования этого производителя является компания «Системы ДИТЧ ВИТЧ», которая занимается поставками оборудования не только на территорию России, но и на Украину, Литву, Латвию и Эстонию.

ООО «Системы ДИТЧ ВИТЧ» находится в Москве. Здесь можно найти и сервисный центр, и склад запасных частей, в котором всегда присутствует всё необходимое вам оборудование. Также учебный центр, в котором опытные многоязычные специалисты помогут обучить персонал для работы на буровых установках марки Ditch Witch.

Компания славится своим замечательным сервисным центром, который стремится помочь всем клиентам.

Ditch Witchгарантию на оборудование в 1 год, предоставляет бесплатное обучение обслуживающего персонала с возможностью выезда специалиста.

Компания-производитель The Charles Machine Works, Inc. – это мировой лидер в производстве техники для горизонтального бурения и для прокладки коммуникаций. Её производственный комплекс занимает территорию в 12 га и насчитывает 2,5 тысячи высококвалифицированных техников и инженеров.

Техника компании

Компания производит высококачественное и современное буровое оборудование, которое используется для траншейной и бестраншейной прокладки коммуникаций – это ГНБ, разрушители, установка управляемого прокола.

Работы, которые выполняет данная техника:

1. ГНБ. Установка горизонтально направленного бурения. Обеспечивает бестраншейное направленное бурение. При этом длина скважины может достигать нескольких километров.
2. Разрушители. Это ГНБ, которые предназначены для бурения твердого грунта любой сложности и даже способны преодолеть скальные породы.
3. Установка управляемого прокола Р80. Эта установка позволит производить бестраншейное бурение для прокладки труб и кабелей различного назначения. При этом она характеризуется малым вложением начальных инвестиций.

Вся техника данной компании работает за счет гидравлики. Вся силовая часть, буровой инструмент, система автоматической подачи штанг, а также рабочее место оператора размещаются на самоходном гусеничном шасси.

Кроме буровых установок, компания занимается производством систем подготовки бурового раствора. Это автономные агрегаты, которые могут устанавливаться независимо и предназначаются для смешивания различных буровых растворов. Они обеспечивают подачу жидкости непосредственно на буровую установку.

Преимущества и недостатки

Буровые установки Ditch Witch обладают следующими преимуществами:

• вся техника работает за счет гидравлики и полностью автономна;
• имеет гусеничное шасси;
• автоматическая система подачи и свинчивания штанг;
• возможность осуществлять дистанционное управление движением;
• экологичность, а также резиновые гусеницы, которые не портят асфальт;
• довольно узкое шасси;
• инновационные системы смазки и свинчивания, которые позволят продлить жизнь буровому инструменту;
• комфортабельное место оператора с легко читаемым дисплеем и удобными органами управления.

Пожалуй, единственным недостатком данных систем можно назвать узкую специализацию этих буровых установок.

Обзор моделей

Компания предоставляет широкий модельный ряд буровых установок, при этом каждая имеет свои особенности. По этой причине опишем каждую модель отдельно:

Ditch Witch JT 5

Буровая установка, как и остальные представляет собой гусеничное шасси, на котором устанавливается двигатель, буровой инструмент, а также рабочее место оператора.

Имеет такие особенности:

• это компактная буровая установка, которая предназначена для использования в ограниченных городских условиях;
• буровая штанга имеет изгиб радиусом до 21,3 м;
• новое долговечное резьбовое соединение;
• система смазки с ножным управлением, что позволяет намного дольше эксплуатировать установку без ремонта;
• удобный пульт управления с легко читаемым дисплеем.
• легкий доступ к двигателю;

Двухточечная анкерная система предназначена для надежного удержания буровой установки во время роботы, что положительно сказывается на управляемости процессом и на долговечности оборудования.

Фото буровой установки JT5 Ditch Witch

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	3,1х0,91х1,78
Вес, кг	1674
Предельная скорость вращения шпинделя, об/мин	195
Крутящий момент на шпинделе, Н/м	746
Сила прямой/обратной тяги, кН	18,2/22,2
Минимальный радиус изгиба штанги, м	21,3
Диаметр пилотной/расширенной скважины, мм	63,5/114



Ditch Witch JT 920, JT 921, JT 922

В настоящий момент производится модель 922, которая заменила своих предшественниц.

Имеет следующие особенности:

• высокая маневренность;
• большая мощность двигателя;
• обойма на 50 буровых штанг;
• выбор различных систем подачи бурового раствора;
• система защиты от поражения током;
• компактные размеры;
• самая большая производительность среди буровых установок своего класса;
• остальные особенности схожи с моделью выше.

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	3,7х1,22х1,88
Вес, кг	3040
Предельная скорость вращения шпинделя, об/мин	186
Крутящий момент на шпинделе, Н/м	1500
Сила проталкивания/протяжки тяги, кг	4000/4000
Минимальный радиус изгиба штанги, м	32
Диаметр пилотной, мм	76
Максимальная длина со стандартной обоймой, м	100
Давление во встроенной системе подачи жидкости, бар	52
Объем бака, л	208

Ditch Witch JT 1220 Mach2

Характеризуется наличием системы круиз контроля, которая облегчает процесс бурения. В остальном же имеет все те же особенности, что и модель JT5.

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	4,8х1,3х2
Вес, кг	4400
Предельная скорость вращения шпинделя, об/мин	180
Крутящий момент на шпинделе, Н/м	1900
Сила проталкивания/протяжки тяги, кг	4400/5300
Минимальный радиус изгиба штанги, м	32
Диаметр пилотной, мм	76-102
Давление во встроенной система подачи жидкости, бар	86

Фото буровой установки JT1220 Mach2 Ditch Witch

Ditch Witch JT 2020 Mach 1

Отличительной особенностью является наличие отвала для обратной засыпки. Также имеет и круиз контроль, как и предыдущая модель.

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	5,2х1,3х2
Вес, кг	4900
Предельная скорость вращения шпинделя, об/мин	180
Крутящий момент на шпинделе, Н/м	2892
Сила проталкивания/протяжки тяги, кг	7560/8900
Минимальный радиус изгиба штанги, м	40
Диаметр пилотной, мм	—
Давление в системе подачи жидкости, атм	103

Фото буровой установки DITCH-WITCH-JT2020

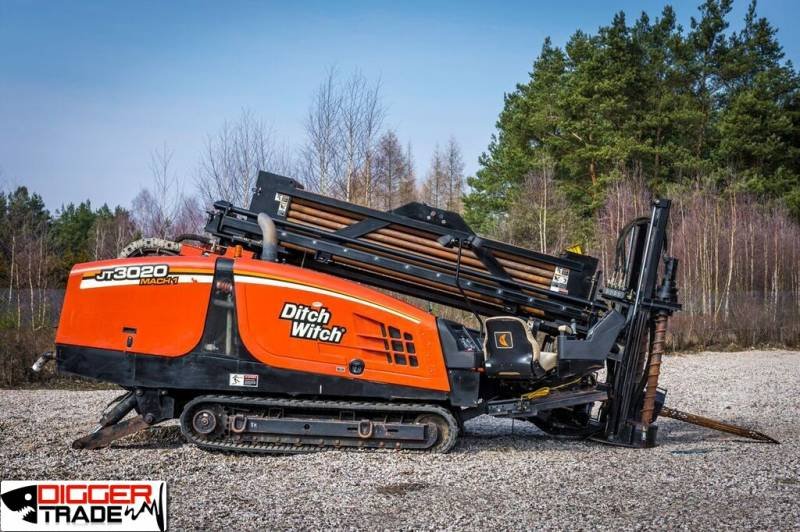

Ditch Witch JT 3020 Mach 1 / AllTerrain

Эта буровая установка предназначена для бурения в твердых грунтах и даже в скальных породах.

Имеет следующие особенности: наличие системы самодиагностики, закрытая кабина доя оператора.

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	5,6х2х3
Вес, кг	8000
Предельная скорость вращения шпинделя, об/мин	400
Крутящий момент на шпинделе, Н/м	1080
Сила проталкивания/протяжки тяги, кН	110/133
Минимальный радиус изгиба штанги, м	47
Мин. радиус изгиба штанг ALL TERRAIN, м	44
Для галечных пород, м	67
Диаметр пилотной, мм	—

Ditch Witch JT 4020 Mach 1 / AllTerrain

В данной модели предусмотрена регулировка наклона буровой ямы. Кроме того, данная буровая установка имеет оригинальные буровые штанги от производителя.

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	7,9х2,2х2,3
Вес, кг	12682
Предельная скорость вращения шпинделя, об/мин	250
Крутящий момент на шпинделе, Н/м	2712
Сила проталкивания/протяжки тяги, кН	111/160
Минимальный градус изгиба штанги, м	58
Минимальный радиус изгиба штанг ALL TERRAIN, м	91
Производительность подачи раствора, л/мин	0-454

Фото буровой установки ditch witch jt 4020

Ditch Witch JT 100 Mach 1

Ditch Witch JT 100 Mach 1 уникальна тем, что может работать в любых погодных условиях. У нее имеется встроенный подъемный кран, двойная рама привода каретки и роторный привод плавного изменения скорости.

Она способна выполнять бурение и прокладку труб большого диаметра, а также автоматически подстраивать скорость протяжки и вращения буровой колоны.

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	9,35х2,55х2,79
Вес, кг	20500
Предельная скорость вращения шпинделя, об/мин	210
Крутящий момент на шпинделе, Н/м	16300
Сила проталкивания/протяжки тяги, кН	111/160
Минимальный радиус изгиба штанги, м	70
Минимальный диаметр пилотной скважины, мм	152
Производительность подачи бурового раствора, л/мин	0-870
Макс. давление подачи буровой жидкости, бар	69



Ditch Witch JT 100 All Terrain

Машина нового поколения, которая соединила в себе все положительная качества предыдущих моделей.

Технические характеристики:

Характеристики	Показатели
Размеры, м (ДхШхВ)	9,35х2,55х2,79
Вес, кг	21400
Предельная скорость вращения шпинделя, об/мин	270
Крутящий момент на шпинеделе, Н/м	16300
Сила проталкивания/протяжки тяги, кН	311/445
Минимальный радиус изгиба штанги, м	62
Минимальный диаметр пилотной скважины, мм	159
Производительность подачи раствора, л/син	450/870
Макс. давление подачи жидкости, бар	69

Фото буровой установки JT100-All-Terrain
