Слаботочные системы и силовые: различия и монтаж

Основное различие слаботочных систем от силовых заключается в их назначении. Последние рассчитаны на большие нагрузки – 220 вольт и более. К слаботочным кабелям относятся акустические и сигнальные провода, коаксиальный кабель для ТВ, витые пары, включая шнур для интернета, провода, передающие аналоговые сигналы, а также шины вроде ModBus. Монтаж систем обоих видов имеет множество нюансов.

Кабели обязательно нужно изолировать

Основной принцип установки систем энергоснабжения

Главное правило при прокладке слаботочных и силовых кабелей: они ни в коем случае не должны находиться рядом. Это оправданно. Вокруг силового кабеля создается магнитное поле, оно может изменять сигнал, который идет по слаботочному кабелю, ослабляя его и создавая помехи. Например, компьютерная сеть хорошо защищена от этого, но, если магнитное поле достаточно сильное, скорость передачи данных будет уменьшаться. Ведь когда часть пакетов не доходит, появляются повторные запросы, а при особенно сильном магнитном поле может перегореть порт, хотя это достаточно редкие случаи. Помехи, создаваемые аналоговым сигналом, могут сильно помешать: например, датчик температуры на 0–10 вольт будет показывать разные значения.

Чтобы избежать описанного выше, при прокладке слаботочных и силовых кабелей нужно оставить между ними расстояние в 10 сантиметров. Для частного строительства это подходящее значение, хотя оно и отличается от нормативов. Если кабели спускаются или поднимаются к розеткам, расстояние можно уменьшить до 50 сантиметров. Также они могут пересекаться под углом 90 градусов. Каждый кабель должен быть заключен в гофру. Для соблюдения необходимого расстояния они должны проходить в отдельных штробах либо в одной широкой штробе, но первый вариант предпочтительнее. Если есть блоки питания или люминесцентные лампы на потолке, слаботочный кабель лучше убрать от них на 10 сантиметров.

Как монтировать силовые системы

Технология прокладки кабелей для разных типов энергопотребления очень различается. Это объясняется особенностями слаботочных систем и силовых. В случае с последними сначала на оштукатуренной стене рисуют схему расположения энергопотребителей и других элементов. Все провода необходимо помещать в гофры для защиты от внешних воздействий. В зависимости от назначения, сечение разных кабелей отличается: для духовых шкафов и бойлеров подойдут провода на 4 мм2, для освещения – 1,5 мм2, а для розеток – 2,5 мм2.

Кабели ведут по полу или потолку. Во втором случае понадобятся распаечные коробки, которые разделяют провод для подключения к разным потребителям. Место, откуда все они идут, называется щитом (или распределителем). От него все провода распределяются по группам еще на стадии схемы. Различают осветительные, розеточные группы, а также рассчитанные на отдельные крупные приборы, например кондиционер.

В местах разветвления и соединения кабелей к ним необходимо оставить доступы, чтобы обеспечить возможность осмотреть их и быстро отремонтировать. В местах соединения проводов не должно быть механических натяжений, здесь необходима хорошая изоляция. Также нужно всегда оставлять в местах соединений и ответвлений запас провода, чтобы провести ремонт и повторно их соединить.

Различные типы проводов в силовых системах для удобства помечают цветами:

  • Коричневые, красные, бирюзовые, черные, оранжевые, серые и белые – это фазные проводники.
  • Голубой – нулевой рабочий или средний проводник.
  • Зелено-желтые провода с метками голубого цвета означают совмещение нулевого рабочего и нулевого защитного проводников.
  • Соседство зеленого и желтого кабелей без меток – это нулевой проводник и защитный проводник.

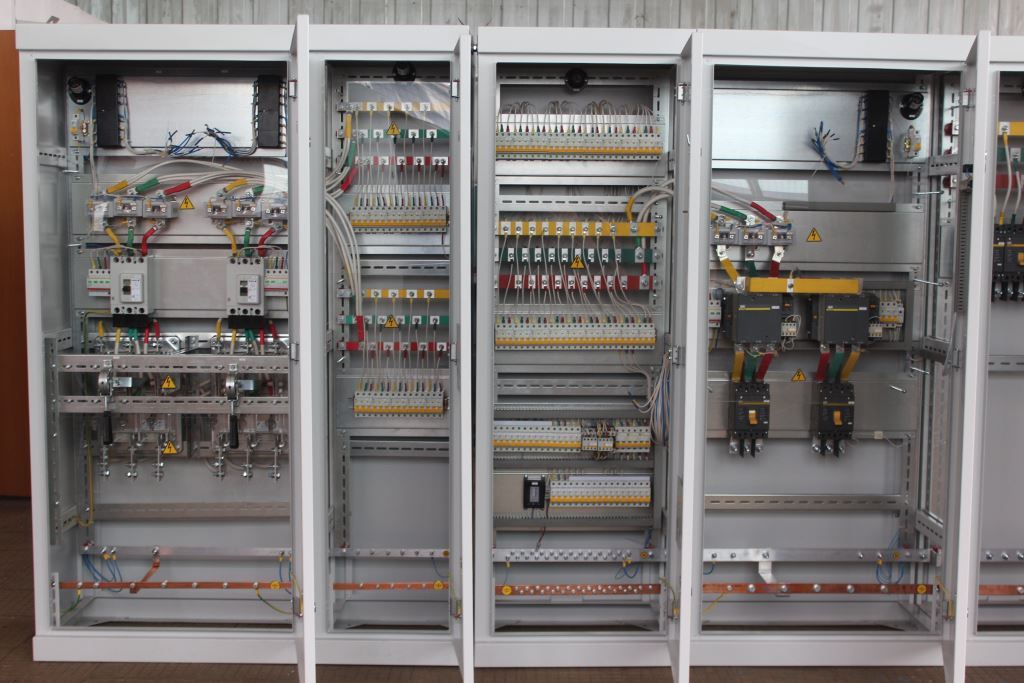

Выходя из распределительного щита, провод заканчивается соединением с доской подключения устройств-потребителей. Если конечный пункт – выключатель или розетка, он соединяется с установочной коробкой. Распределитель чаще всего вешают над входом в комнату.

Принципы монтажа слаботочных систем

Слаботочную электрику проводят также по заранее выполненным чертежам, с учетом расположения оборудования в комнате. Сюда относятся кабели для интернета, телевидения, пожарной сигнализации, видеонаблюдения, телефона и прочих устройств. Все провода исходят из слаботочного распределительного щита и далее идут до потребителей по штробам. Кабели обязательно нужно заключать в гофрорукава для защиты. Особенно это касается интернет-кабеля.

Распайка проводов выполняется в подрозетниках выключателей. От щита кабель идет до пола. Необходимо прибавить к этой длине 1 метр провода на случай ремонта. Если он подводится к розетке, от подрозетника оставляется 50 сантиметров. При наличии в комнате нескольких осветительных приборов, помимо гофрорукава, на кабеле используют шлейф. Это значит, что когда он доходит до одного из светильников, дальше применяются перемычки. Разводка кабелей делается по полу.

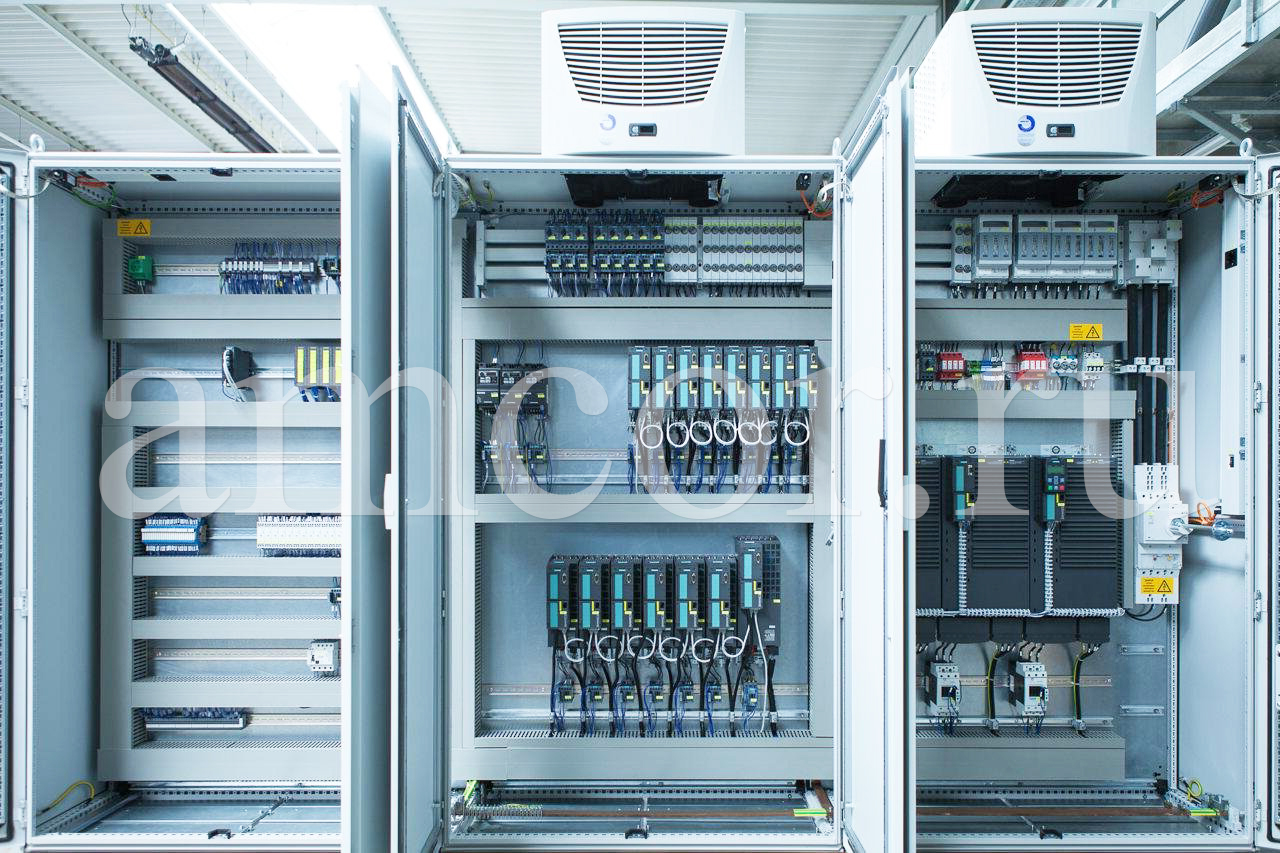

Распределитель нужно монтировать на определенном уровне

Как понять, что провода проведены правильно

После монтажа слаботочных систем и силовых их работу необходимо проверить при помощи тестера. Косвенным признаком работоспособности системы является то, что расположение всех устройств и проводки соответствует чертежам. Кабели должны быть чистыми и ровными. На концах их необходимо оголить. Изоляция по длине не должна быть нарушена, иначе это может послужить причиной короткого замыкания или возгорания проводки.

Распаечная коробка должна находиться на приемлемом уровне, согласно чертежам. Из нее выходит провод, оголенный на 2 сантиметра, поэтому через него можно провести тесты. Каждый провод необходимо подписать, а группы – обозначить с обеих сторон. Также провода слаботочных систем и силовых должны иметь сечения, соответствующие их назначению.

Как устроены силовые и слаботочные системы

Понадобятся следующие инструменты: отвертки, маркер, перфоратор, тестер.

Понадобятся следующие материалы: дюбели, гофра, кобеля, распаечные коробки, клипсы.

Силовая электрика

«Рисунок» на обработанную штукатуркой стену наносят по чертежу, который делается предварительно, на нем отмечаются места расположения розеток, осветительных устройств, выключателей и прочих приборов.

Есть нормы, которые следует соблюдать, к ним относится и обязательное помещение проводов в гофро-рукав. Для большей части розеток подходят провода, сечение которых 2,5 квадратных миллиметров. У такого кабеля, есть даже соответствующая маркировка 3Х2,5 (3 означает, что под одной оболочкой провода поместили три жилы-фазы, «земля» и нейтраль). Как правило, для осветительных приборов идет провод такого же типа, только с сечением 1,5 квадратных миллиметра. Для бойлеров и духовых шкафов подходят провода, имеющие диаметр 4 квадратных миллиметра. А для других устройств должны подойти провода с сечением 2,5 квадратных миллиметра, например, это могут быть кондиционеры, вентиляторы, теплые полы, обогреватели и другое.

Провода проводят или по полу, или по потолку. Если прокладываться они будут по потолку, тогда нужно будет использовать распаечные коробки.

Заранее распределяется, где в квартире будут находиться все крупногабаритные и стационарные электроприборы. Вместе с этим определяется, сколько будет электрических групп, которые могут разделяться на розеточные, осветительные и для отдельных устройств, таких как кондиционер, духовка и другие.

Все группы для удобства нумеруются. Помечается место, куда будет устанавливаться распределитель электричества или иными словами щит. Именно от этого места пойдут все необходимые провода до розеток. Один такой провод подойдет только к одной из групп, зато самих групп может быть абсолютно любое количество по необходимости. Но в любом случае, один тянущийся из щита провод – это одна электрическая группа.

Провод протягивается до нужного места, причем, если будет один элекропотребитель, тогда провод проходит без разрыва, однако, если будет приходиться много потребителей на одну группу, тогда он буде раздваиваться или расстраиваться благодаря распаечной коробки. Соединение между проводами – это ваги (самозажимные клеммники).

Существуют специальные действующие инструкции, которые утверждены в установленном порядке, в соответствии с ними в обязательном порядке следует проводить соединение, оконцевание и ответвление жил проводов и кабелей, для этого могут использоваться такие процедуры, как пайка, сварка, опрессовка, сжатие.

При этом один клеммник не должен соединять больше чем пять проводов между собой.

Там, где провода и кабели соединяются и ответвляются, должен присутствовать к ним доступ, чтобы в любой момент можно было их осмотреть и при необходимости отремонтировать.

В тех местах, где провода и кабели ответвляются и соединяются не должно присутствовать механических натяжений.

В местах, где соединяются и расходятся жилы кабелей и проводов или же соединительных и осветительных сжимов должна присутствовать изоляция, которая ни чем не будет уступать изоляции жил в целых местах данных кабелей и проводов.

Распаечную коробку часто устанавливают над входным проемом в помещение. Каждый провод протягивается вдоль стен, на поворотах поворачивается под углом в 90 градусов. Между проводами и стеной, вдоль которой они прокладываются, должно быть расстояние не меньше 10 сантиметров, а то и больше. Провода трассируются к тем местам, где будут устанавливаться различная электро фурнитура (выключатели, розетки, осветительные приборы, регуляторы).

Проводку выполняют, учитывая возможные перемещения в тех местах, где происходят пересечения с осадочными и температурами швами, которые должны обеспечить возможность без проблем распознать проводки по цвету:

  • голубой обозначает средний проводник или нулевой рабочий электрической сети;
  • двухцветная комбинация из зеленого и желтого проводов обозначают защитный и нулевой проводник;
  • двухцветная комбинация из зеленого и желтого проводов, имеющих эти цвета по всей длине, а на концах имеющие голубые метки, наносящиеся во время монтажа, обозначают совмещенный нулевой защитный и нулевой рабочий проводник;
  • коричневый, черный, фиолетовый, красный, розовый, серый, белый, бирюзовый, оранжевый цвета дают возможность обозначить фазные проводники.

У нулевых рабочих проводников изоляция обычно ничуть не хуже, чем у изоляции фазных проводников.

Нельзя проводить провода в шахтах и вентиляционных шахтах, можно только лишь допустить, чтобы пересекались эти каналы и шахты одиночных кабелей и проводов, которые будут заключены в стальные трубы.

В тех местах, где есть стыковка, ответвления и присоединения жил, принадлежащих кабелям и проводам, нужно заранее продумать, чтобы оставался запас кабеля или провода. Благодаря ему, при необходимости, возможно будет сделать присоединение, ответвление или повторное соединение.

Провод доводят с одной стороны до распределительного щита, а с другой ― до доски, куда будут подключаться электроприборы. А если это будет выключатель или розетка, в стену ставят установочную коробку.

К защитным проводникам подсоединяют металлические каркасы перегородок, рам и дверей, которые предназначаются специально для проведения кабелей.

Электрика слаботочная

К слаботочной электрике относится все, что не вошло в систему электроснабжения. К первой относят телефон, телевидение, интернет, видеонаблюдение, пожарная сигнализация и прочее. Слаботочные кабели никогда не проводят рядом с силовыми кобелями, они должны находиться в разных гофрах.

Работу выполняют параллельно с прокладыванием системы электроснабжения, находящихся все в тех же гофрах. Только в этом случае гофру-рукав применяют, чтобы защитить кабель от возможных повреждений, а это имеет особую важность для кабеля от интернета.

Провода от интернета представляют собой витую пару, всего в них по четыре пары, провод от телевидения является коаксиальным, из меди с оплеткой, провод от телефона может быть либо интрнет-проводом, либо отдельным четырехжильным проводом. Провод, позволяющий подключить сигнализацию, может быть тоже витой парой.

Проводку устанавливают, ориентируясь на чертеж, сделанный предварительно. Заблаговременно определяют места, где будет располагаться впоследствии электрооборудование, выводят провода в штробе. Все присутствующие слаботочные кабеля подводят к слаботочному щиту – пространству в коробе из гипсокартона, где они будут впоследствии использоваться соответствующими службами.

НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ!

Проводить в одной гофре силовой и слаботочный кабели.

Особенности работ:

Нельзя применять советские распаечные коробки.

Распайка должна проводиться в глубоких подразетниках выключателей.

В том месте, где находится электрический щит, провод должен находиться по всей длине и достигать пола, к этому еще нужно прибавить один метр, а вот для розеток предусматривают запас в 50 см от самого подразетника. Основываясь на чертежи, для светильников выпускают гофру на самое маленькое отверстие. Если предусмотрено несколько осветительных приборов, тогда делают еще и шлейф, то есть провод доводят до одного из светильников, после сего ставят перемычки.

Неважно, сколько розеток на стене, к ним все равно нужно будет подводить один провод, розетки, относящиеся к одной группе, имеют общее соединение между собой.

Если необходимо развести слаботочные системы, лучше это осуществить по полу.

По каким критериям определяется качество и готовность конечной работы:

  • Распаечная коробка установлена по уровню в соответствии с чертежом, имеет оголенный, выведенный на два сантиметра проводом, который готов к любым тестированиям;
  • Провода, которые заглублены в канавки, закрыты благодаря гипсовому раствору, благодаря этому восстанавливается целостность стены и ее первоначальная гладкость;
  • Провода должны быть чистыми, ровными и оголенными на конце, не допускается соединений, трещин.
  • Квартира должна корректно снабжаться электричеством;
  • Все задуманные точки оказались в нужных местах;
  • Работоспособность проведенной системы была успешно проверена тестером;
  • Провода имеют правильную коммуникацию;
  • Использовались провода с необходимыми сечениями;
  • Запасы, которые необходимо было оставить, имеют правильные размеры, то есть 1 м или 50 см;
  • Каждый провод подписан, а группы имеют подпись с двух сторон;
  • У каждого провода окончание оголено на 2 см;
  • Слаботочные и электрические провода не находятся в одной гофре;
  • После того, как был проведен монтаж силовой системы, необходимо проводить испытания. Проверять целостность и фазировку жил кабеля. Проверка целостности и совпадений обозначенных фаз жил кабеля, которые имеют подключение. Сопротивление изоляции измеряется. У изоляции сопротивление не должно быть меньше чем 0,5 Мом. Причем измерения проводятся и до, и после того, как кабель прошел испытание повышенным напряжением;
  • Следует проверить приспособления, которые предназначены для подвешивания светильников. Если они способны выдержать в течение десяти минут, без каких либо деформаций и повреждений груз, который равен пятикратной массе будущего осветительного прибора. А если хотите установить сложную многоламповую люстру, масса которой может быть от 25 кг, тогда проверяется грузом, который в два раза тяжелее люстры и плюс к этому 80 кг.
