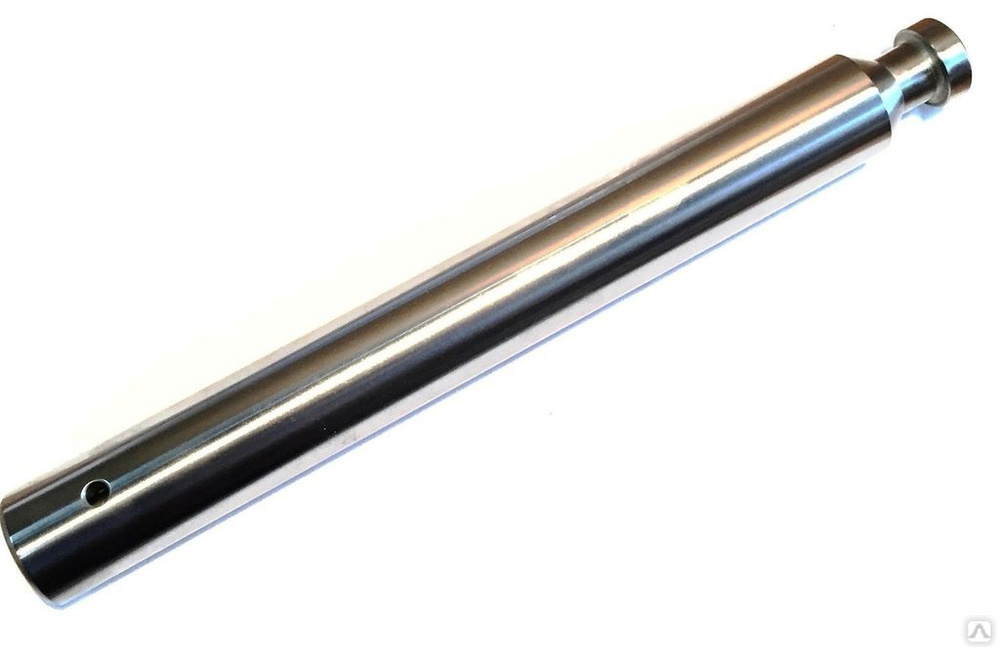

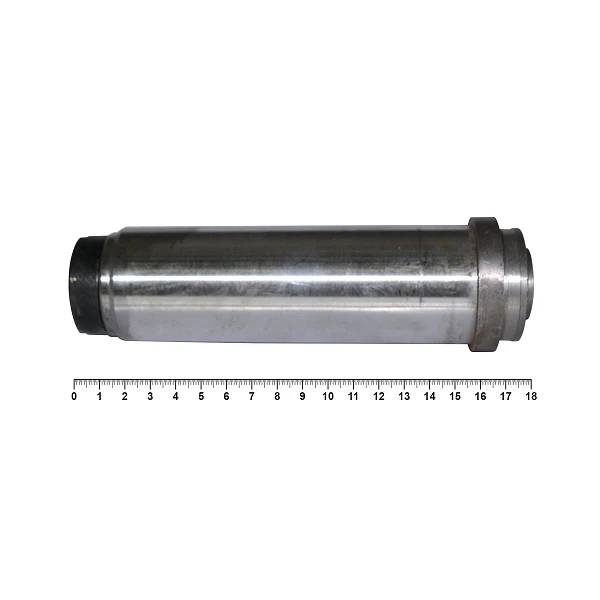

Штоки полые для гидроцилиндров

Компания «ГИДРОФОРС» осуществляет поставки широкого ассортимента стандартных и нестандартных прецизионных труб, хромированных штоков и гидравлических трубок, применяемых в гидравлике. «ГИДРОФОРС» работает только с проверенными производителям и предлагает только качественные гильзы и штоки и гидравлические трубки. Трубы и Штоки могут поставляться как коммерческой длины от 5 до 12 метров, так и мерными заготовками гильз и штоков. Закупая трубы и штоки в «ГИДРОФОРС», для производства и ремонта гидроцилиндров, вы можете быть уверены в качестве и надежности данных материалов.

Общая информация

Внутренний диаметр: 12-140 мм

Внешний диаметр: согласно EN 10305 – 1

По запросу могут быть доставлены и другие размеры, чем те из обычного диапазона.

Марки стали:

• St 52.3 BK+S; NBK (S 355+SR; N)
• STE 460 (S 410 +SR; N)

Марки стали: ISO f7 (ISO h7 или другой – по запросу)

Овальность: максимум 1/2 из допустимого отклонения от диаметра

Стандартная длина: 6000 ±300 mm

Специальная длина: по требованию клиента

По запросу могут поставляться трубы коммерческой или резной длины.

Шероховатость поверхности: Ra – макс. 0,20 µм (чаще всего от 0,10 до 0.15 µм)

Толщина хромированного покрытия: мин. 20 µм

Микротвердость слоя хрома: мин. 950 HV0.1

Прямолинейность: макс. 0.25 мм/метр

Технические спецификации



МАРКА СТАЛИ	C макс	Si макс	Mn макс	P макс	S	Ni макс	V макс
St52(E 355)	0.2	0.5	1.5	0.025	0.02-0.04	–	–
StE 460(E 410)	0.2	0.5	1.7	0.025	макс 0.015	0.8	0.2



МАРКА СТАЛИ Условие поставки	Прочность на разрыв Rm	Предел текучести Rp0. 2	Удлинение при разрыве A5
	– N/мм2 –	– N/мм2 –		– % мин. –
		Толщина стенки ≤ 16 мин.	Толщина стенки ≥ 16 мин.
E 355 +SR	600	520	490	14
E 410 +SR	700	620	620	15
E 355 +N	490-630	355	355	22
E 410 +N	560-730	460	450	22



Внешний диам.	12	16	20	25	28	30	32	35	40	45	50	55	60	63	65	70	75	80	85	90	100	110	120	140
Внутр. диам.	8	10	14	15	16	15	20	25	20	25	30	35	40	43	45	50	55	60	65	70	80	90	100	120
			15	18		20		20	25	30	35	40	45	53	50	55	60	65	75	75	85	95
				20					30	35	40	45	50		55	60	65	70		80	90

Коррозионная стойкость



Результаты коррозионных испытаний AASS и NSS произведенных согласно ISO 9227:1990 ив соответствии с ISO 10 289:1999.

<18	72 часа NSS	24 часа AASS
20 до 140	120 часов NSS	40 часов AASS



NSS	B 117	SS	Нейтральный
AASS	B 287	ESS	Кислотный
CASS	B 368	CASS	Медно- кислотный ускоренный

Соответствие марок стали



E355	St52 St52-3	Tu 52b Ts 47a	CEW5-ERW5	Fe 490 Fe 510 D Fe 52-2 Fe 510	STKM 19	1024
E410	StE 460	20MV6	–	–	–	–

Маркировка и упаковка



Упаковка

Трубы NIMAX CT могут быть упакованы двумя способами:

• Индивидуально в картонных трубках потом в связках коммерческой длинны
• Нa деревянных евро-поддонах для труб с резной длиной

Маркировка

Для каждогой трубе картонная трубка будет расписана черным цветом следующим образом: “NIMAX CT / DE x DI диаметр / Допуск / марка стали / номер плавки / дата упаковки”.
Где: DE = внутренний диаметр и DI = внешний диаметр.

На каждой связке (или поддоне) будет приклеена минимум одна идентифицирующая этикетка.

Шток цилиндра: назначение и конструктивные особенности | Gidrolast

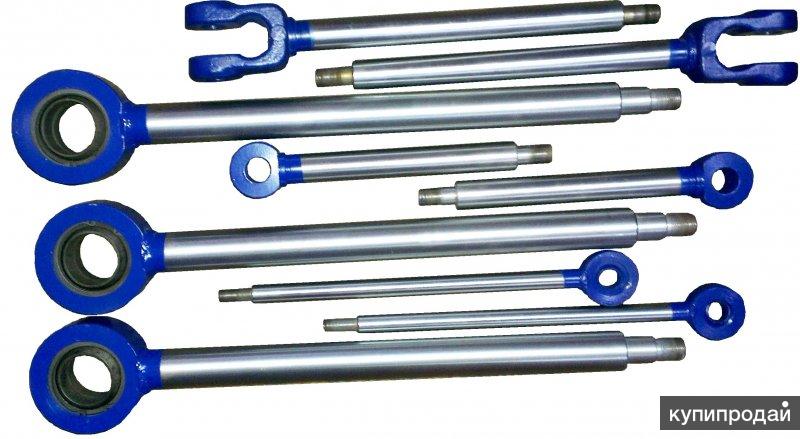

Шток гидроцилиндра

Принципиальная схема работы гидравлического цилиндра следующая: в закрытой цилиндрической гильзе передвигается поршень, соединённый со штоком (стержнем). В гильзу под давлением подаётся рабочая жидкость, толкающая поршень. Шток через отверстие в крышке цилиндра передаёт нагрузку на внешние устройства.

Казалось бы, шток цилиндра – просто железная «палка», соединяющая поршень и рабочие органы машин и механизмов. Но это не так: во-первых, он испытывает серьёзные механические нагрузки на сжатие, ведь гидроцилиндр совершает до нескольких тысяч рабочих циклов в сутки. Во-вторых, он постоянно нагревается и охлаждается. В-третьих, любая царапина на штоке приводит к небольшому стравливанию давления, а следовательно, к потере мощности. И наконец, шток больше других элементов гидроцилиндра подвержен коррозии.

Виды штока гидроцилиндра

В «классическом» варианте шток – это полнотелый либо полый стержень, жёстко соединённый с поршнем. Широко распространены плунжерные гидроцилиндры, в которых функцию поршня и штока выполняет закрытый цилиндр, диаметр которого немного меньше внутреннего диаметра самой гильзы. Такая конструкция может работать при более высоких давлениях, чем обычный поршневой гидроцилиндр.

В телескопических цилиндрах шток сам служит корпусом для гидроцилиндра меньшего размера. Подобная «матрёшка» может содержать до шести цилиндров уменьшающегося диаметра, вложенных один в другой и выдвигающихся наподобие антенны радиоприёмника. К таким штокам «двойного назначения» предъявляются особые требования, ведь они испытывают и нагрузки, свойственные для штока, и нагрузки, свойственные для корпуса цилиндра.

Из чего изготавливают шток цилиндра

Применение штоковых гидроцилиндров

Шток цилиндра – тот элемент, который во многом определяет долговечность и производительность изделия. Одна из самых частых причин выхода из строя гидроцилиндра – повреждения штока (в том числе из-за плохого качества исполнения). Поэтому шток должен быть выполнен из прочных сплавов, устойчивых к коррозии: Ck45, 20MnV6, ст35, 45, 40Х, 30ХГСА. Кроме того, он должен быть абсолютно прямым – при больших нагрузках на сжатие даже небольшая кривизна может привести к деформации штока. А минимальные отклонения от расчётных размеров и безупречно гладкая поверхность необходимы для длительной работы гидроцилиндра без потери давления и мощности.

Для придания необходимых свойств шток цилиндра обычно хромируют и подвергают различным видам закалки (температурная, ТВЧ и др.).

Штоки для гидроцилиндра от западноевропейских производителей

Почти любой производитель гидравлики сталкивался с необходимостью найти надёжного производителя штоков. К сожалению, далеко не каждое отечественное предприятие со всей ответственностью подходит к вопросу производства штоков: многие пытаются «сэкономить» на марке стали, толщине хромового покрытия и т. д. А это наихудшим образом сказывается на качестве готового гидроцилиндра.

Производитель «Гидроласт» производит штоки для цилиндров, соответствующие всем российским и европейским стандартам. Техническое оснащение предприятия и квалификация специалистов позволяют выдерживать самые строгие требования к штокам и гарантировать полное соответствие заявленным характеристикам. Штоки производства «Гидроласт» (полнотелые и полые) используются как для нужд собственного производства, так и для поставок на другие отечественные предприятия и в страны ближнего зарубежья. По желанию заказчика штоки могут быть подвергнут дополнительному хромированию или закалке. Кроме того, «Гидроласт» занимается реставрацией штоков.

Гидравлические цилиндры с рулевой тягой – Grainger Industrial Supply

Гидравлические цилиндры с поперечной рулевой тягой

150 товаров стабильность цилиндра и предотвратить его разрушение под давлением. Гидравлические цилиндры двойного действия обеспечивают мощность в обоих направлениях (выдвижение и втягивание), что обеспечивает более точное движение. Они имеют линейный привод и используются в сельскохозяйственном, промышленном и строительном оборудовании для поддержки, подъема и прессования тяжелых грузов. Уплотнения можно заменять по мере необходимости, чтобы поддерживать цилиндры в хорошем рабочем состоянии. Крепления в виде вилки на обоих концах позволяют устанавливать цилиндр непосредственно на оборудование. На конце штока имеется скоба, приваренная к корпусу для прочности и устойчивости. Торцевая крышка со стороны поршня имеет скобу с проушиной для крепления к оборудованию.

Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации

Диаметр отверстия 1-1/2 дюйма. – Двойного действия

Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации с внутренним диаметром 1-1/2 дюйма. – Двустороннего действия, отсортировано по длине хода, по возрастанию

Загрузка… – Двойного действия Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации 2 дюйма диам. – Двойного действия, отсортировано по длине хода, по возрастанию Загрузка… Диаметр отверстия 2-1/ – Двойного действия Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации с внутренним диаметром 2-1/2 дюйма. – Двустороннего действия, отсортировано по длине хода, по возрастанию Загрузка… – Двойного действия Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации, 3 дюйма, диаметр отверстия. – Двустороннего действия, отсортировано по длине хода, по возрастанию Загрузка… – Двойного действия Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации с внутренним диаметром 3-1/4 дюйма. – Двойного действия, отсортировано по длине хода, по возрастанию Загрузка. .. Диаметр отверстия 3-1/2 дюйма. – Двойного действия Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации с внутренним диаметром 3-1/2 дюйма. – Двустороннего действия, отсортировано по длине хода, по возрастанию 3 Диаметр отверстия 90 дюймов 100044 – Двойного действия Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации, диаметр отверстия 4 дюйма. – Двойного действия, отсортировано по длине хода, по возрастанию Загрузка… Загрузка. .. Диаметр отверстия 5 дюймов. – Двойного действия Цилиндры поперечной рулевой тяги для стандартных условий эксплуатации, диаметр отверстия 5 дюймов. -Двойная игра, отсортированная по длине инсульта, восходящая Загрузка … Heavy-Duty Ciel-Rod gilinderres Heavy-Duton0201 2 в диаметре отверстия. – Двустороннего действия Цилиндры поперечной рулевой тяги для тяжелых условий эксплуатации 2 внутр. диам. – Двустороннего действия, отсортировано по длине хода, по возрастанию 2 3– Двустороннего действия Цилиндры поперечной рулевой тяги для тяжелых условий эксплуатации с внутренним диаметром 2-1/2 дюйма. – Двойного действия, отсортировано по длине хода, по возрастанию Загрузка… Загрузка… —–double-acting-stack-title-3-in-bore-dia.—–double-acting”> Диаметр отверстия 3 дюйма. – Двойного действия Цилиндры поперечной рулевой тяги для тяжелых условий эксплуатации 3 дюйма, диам. – Двустороннего действия, отсортировано по длине хода, по возрастанию Загрузка… – Двустороннего действия Цилиндры поперечной рулевой тяги для тяжелых условий эксплуатации с внутренним диаметром 3-1/2 дюйма. – Двойного действия, отсортировано по длине хода, по возрастанию Загрузка. .. Диаметр отверстия 4 дюйма. – Двустороннего действия Цилиндры поперечной рулевой тяги для тяжелых условий эксплуатации 4 дюйма, диам. – Двустороннего действия, отсортировано по длине хода, по возрастанию Загрузка… – Двустороннего действия Цилиндры поперечной рулевой тяги для тяжелых условий эксплуатации, диаметр отверстия 5 дюймов. – Двойного действия, отсортировано по длине хода, по возрастанию Идет загрузка. .. Примечание. Информация о наличии товара предоставляется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа. штоков гидравлических цилиндров – суровая правда | RHK Hydraulic Cylinder Services Inc. Жесткая правда о штоках гидравлических цилиндров Штанги гидравлических цилиндров: Жесткая правда Штоки гидравлических цилиндров: Жесткая правда Любой, кто работал с гидравлическими цилиндрами, знаком с общей конструкцией и функциями этого линейного привода и понимает важность защиты штока от повреждений, которые часто требуют ремонта гидроцилиндра. Задиры, ямки или зазубрины на хромированной поверхности разрушат уплотнения и приведут к утечке жидкости из сальника цилиндра – проблема, которая будет только усугубляться с каждым ходом цилиндра. Чего многие не понимают, так это того, что не все штоки цилиндров созданы одинаковыми, и разница заключается чуть ниже полированной поверхности. IHCP – Индукционно закаленные хромированные штоки гидравлических цилиндров Полированная поверхность представляет собой хромирование. Хромовое покрытие не только обеспечивает надежную долговременную защиту от коррозии, но также обеспечивает гладкую поверхность, которую можно шлифовать и полировать до нужного диаметра. Это имеет решающее значение для оптимизации работы уплотнения и обеспечения достаточного зазора для обеспечения смазки между штоком и уплотнением, но не для прямой утечки. Знаете ли вы? Сталь с индукционной закалкой обычно более хрупкая, чем более мягкая сталь. И вместо того, чтобы согнуться, стержень IHCP просто сломается, потенциально создавая опасную ситуацию. Таким образом, в некоторых случаях, когда требуется допуск на изгиб, например, при подъеме человека, CPO может быть лучшим выбором. Хромирование штоков гидроцилиндров называется «Hard Chrome». Он матово-серебристо-серого цвета и, как следует из названия, имеет твердую поверхность. Это сильно отличается от «косметического хрома», который представляет собой яркую и блестящую отделку, которую можно найти на автомобилях и мотоциклах. Косметический хром мягче, его легче поцарапать и повредить. Косметический хром, обычно встречающийся на автомобилях и мотоциклах. Хотя твердый хром более устойчив к повреждениям, чем косметический хром, сам по себе он не может противостоять ударам. Если основной материал относительно мягкий, он будет повреждаться при воздействии от легкой до умеренной степени, как и хромовое покрытие. Однако, если основным материалом является закаленная сталь, она выдержит умеренные удары и обеспечит достаточную поддержку, чтобы предотвратить повреждение хромированного покрытия. Хромированный вал для штоков гидравлических цилиндров Двумя наиболее распространенными типами хромированных валов, используемых для изготовления штоков гидравлических цилиндров, являются CPO и IHCP. CPO означает «только хромированные», а IHCP — «индукционная закалка и хромирование». Вал CPO обычно изготавливается из стали 1045 с твердостью по Роквеллу Rc15/19. IHCP также представляет собой сталь марки 1045, но с поверхностной твердостью Rc58/60 благодаря процессу индукционной закалки. Следует отметить, что индукционная закалка воздействует только на поверхность с минимальной глубиной 0,050 дюйма. CPO – Только хромированные – обработанные штоки гидроцилиндров Очевидно, что валы из CPO дешевле, так как не требуют дополнительного процесса индукционной закалки. Стандартные серийные цилиндры производятся серийно с использованием валов из CPO, чтобы максимально снизить затраты. В некоторых приложениях, таких как промышленное предприятие, где цилиндр работает в защищенной среде, CPO будет хорошо работать в течение ожидаемого срока службы. В более суровых условиях, например, при работе экскаватора на руднике, IHCP является более подходящим вариантом, поскольку он выдерживает удары и ушибы, характерные для работы. Добавить комментарий Отменить ответ
