Насос дозатор рулевого управления МТЗ

– –

Насос дозатор МТЗ является одной из основных составляющих узла управления трактором. Этот небольшой агрегат устанавливается в гидравлическую систему трактора и используется для нагнетания рабочей жидкости в цилиндры ГУР, вследствие чего значительно облегчает процесс управления сельскохозяйственной машиной.

К машинам, в составе которых установлен насос дозатор рулевого управления мтз, требуется прикладывать намного меньше усилий например, для поворота колес. Это очень важно, особенно когда сельскохозяйственная машина полностью загружена.

Содержание статьи

• Принцип работы
• Устройство
• Установка
• Неисправности и ремонт

Преимущества насоса дозатора рулевого управления перед механическими:
  Меньшее время отклика на управляющее воздействие руля;
  При ударах и вибрациях, возникающих во время движения, действуют свойства амортизации;
  Высокий КПД во время преобразования вращения рулевого колеса в поворотное движение колес.

Работа насоса дозатора заключается в подаче рабочей жидкости в полость рабочего цилиндра при появлении управляющего воздействия.

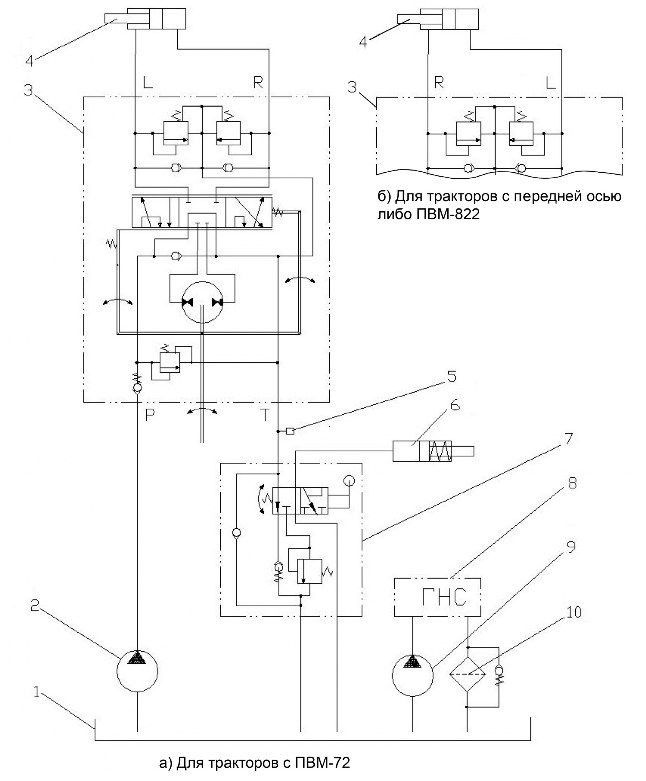

Схема работы насоса дозатора рулевого управления выглядит так:

НД подает масло к гидроаккумулятору, а в дальнейшем в маслобак. Во время движения МТЗ по прямой гидравлические цилиндры перекрыты поясками золотника. В следствии масло закачиваемое питающим насосом, идущее к насосу-дозатору, им не задействуется, а поступает в маслобак.

При повороте рулевого колеса происходит смещение золотника. Это приводит к тому, что масло, попадает в насос дозатор МТЗ, а он распределяет жидкость пропорционально углу поворота руля. Масло давится в нужный поворотный цилиндр. Благодаря этому процессу колеса трактора поворачиваются в ту или иную сторону.

Если управляющее воздействие на руль отсутствует, то приводной вал свободно пропускает рабочую жидкость от питающего насоса сразу в дренаж. Таким образом оборудование не реагирует на воздействие дороги на колеса.

Если двигатель не работает, то при повороте руля насос-дозатор всасывает масло и передает его в соответствующую повороту полость цилиндра. Это обеспечивает поворот колес. Но в этом случае усилие на руле сильно возрастает.

Устройство насоса дозатора

Конструктивно насос дозатор рулевого управления МТЗ состоит из:
качаущего узла – зона I;
распределителя – зона II;
обратного клапана – 9;
двух противоударных клапанов – 7;
предохранительного клапана – поз. 6;
двух противовакуумных клапанов – поз. 8.

Зона I представляет собой героторный качающий узел, который состоит из:
1 – статора;
2 – ротора;
3 – золотника;
4 – приводного вала.

Ротор представляет собой зубчатый элемент, расположенный внутри статора. Работа ротора позволяет осуществлять перекачивание мала при поворотах руля. Передача движения золотника на ротор осуществляется с помощью приводного вала 4.

Один конец приводного вала крепится к ротору с помощью шлицевого соединения, а другой конец вала вставляется в золотниковую пару.

Зона II – это распределитель, который состоит из:
10 – корпуса
5 – гильзы
3 – золотника

Корпус распределителя литой, в него устанавливается наружная гильза 5 и золотник 3. Эти две цилиндрические детали устанавливаются одна в другую и крепятся на упорном подшипнике.

Работа золотника связана с поворотом вала руля. Открытие каналов золотника происходит при смещении цилиндров друг относительно друга.

Для обеспечения защиты насоса-дозатора от перегрузок предусмотрены предохранительные клапана (поз. 6, 7, 8).

Первый предохранительный клапан насоса дозатора поз. 4 выполняет функцию защиты насоса от воздействия высокого давления. Такой клапан ограничивает возможное максимальное давление до величины в 150 кгс/см² (или 15 МПа)

Второй тип клапанов противоударные поз. 6. Их функция – защита гидросистемы от скачков давления, которые появляются при ударном воздействии дороги, таком как кочки и выбоины, на колеса машины. Противоударные клапаны настраиваются на давление в пределах 210 кгс/см².

Третий тип клапанов – противовакуумные поз.7. Назначение этого узла заключается в обеспечении подпитки противоположной полости гидроцилиндра после срабатывания противоударного предохранительного клапана. Противовакуумный клапан насоса дозатора необходим для предотвращения появления кавитации.

Установка

Насос дозатор устанавливается на сельскохозяйственные машины, скорость движения которых ограничена 50 км/час.

Фактически установка насоса дозатор МТЗ представляет собой замену системы гидравлического управления руля (ГУР) на систему гидрообъемного рулевого управления (ГОРУ).

Комплект ГОРУ на насос дозатор МТЗ включает:
  два рычага;
  дозирующий насос с переходником;
  гидроцилиндр с кронштейном;
  каналы высокого давления;
  усиленная рулевая тяга.

Для выполнения самостоятельной установки необходимо:

Шаг 1 – демонтировать крышку ГУР. Для этого снимаются рычаги управления, затем пластины пыльников, после чего снимаются уплотнительные элементы и сами пыльники. Далее снимается крышка и золотники.

Шаг 2 – Выполняется осмотр подшипников и заменить их при необходимости на новые.

Шаг 3 – Демонтировать червяк и установить на его место вал дозатора

Шаг 4 – Подключение насоса дозатора.

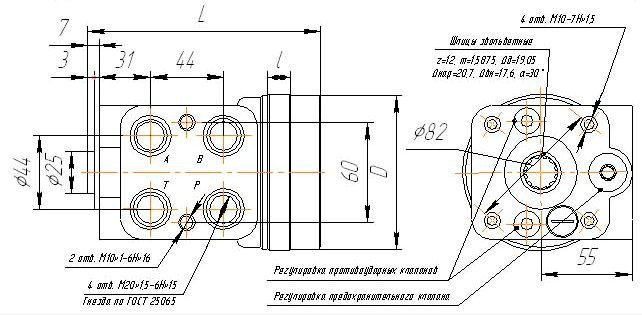

Рулевой насос дозатор МТЗ оборудован четырьмя отверстиями, схема подключения которых выполняется в соответствии с маркировкой:
P – канал для подачи масла под давлением от гидросистемы.
T – канал для отвода масла в дренаж.
L – канал соединяющий трубопроводы с полостями цилиндров для поворота налево.
R – канал соединяющий трубопроводы с полостями цилиндров для поворота направо.

Шаг 5 – после подключения необходимо выполнить проверку работы оборудования.

Неисправности и ремонт

Насколько бы не был надежен каждый узел машины, рано или поздно ему может потребоваться замена или ремонт. Чтобы правильно выполнить ремонт насоса дозатора и определить неисправность необходимо знать признаки каждой поломки.

Неисправность: неравномерная работа переднего моста

Причина 1: смещение оси поворотного вала

Причина 2: зазоры в узле рулевого управления

Проблема: необходимо приложить большое усилие, чтобы повернуть руль.

Решение 1: проверить уровень масла в дозаторе и при необходимости долить.

Решение 2: большое количество воздуха в системе. Необходимо выполнить воздухоудаление.

Неисправность: самопроизвольный поворот руля.

Причина: неисправность золотника. Корректное положение золотника зависит от работы двух вытягивающих его пружин. В случае неисправности одной из них происходит постоянная подача масла в одну из полостей и вследствие этого поворот руля.

Проблема: При повороте руля налево, колеса поворачиваются направо и наоборот.

Решение: проблема заключается в ошибки подключения трубок к насосу дозатору и гидроцилиндру трактора. Необходимо пере подключить трубки с маркировками L и R.

Вместе со статьей “Насос дозатор рулевого управления МТЗ” читают:

Насос дозатор на 5 отверстий. Насос дозатор на 5 выходов

Насос дозатор на 5 отверстий. Насос дозатор на 5 выходов, Гидроруль на 5 отверстий. Гидроруль на 5 выходов. Цена, где купить в Украине насос дозатор (гидроруль на пять отверстий (097)056-05-93

Многие владельцы техники на которой установлены насосы дозаторы (гидрорули), рано или поздно сталкиваются с проблемой ремонта или замены насоса дозатора. Так практически все насосы дозаторы имеют 4 отверстия (4 выхода), но есть серии дозаторов где конструктивно предусмотрено пятое отверстие. Для чего же нужно пятое отверстие в насосе дозаторе? Ответ достаточно прост, все дело в конструктивном исполнении гидравлической схемы управления рулём. А пятое отверстие нужно для клапана приоритета, он стоит далеко не на всей технике, и по этой причине насосы-дозаторы на 4 и на 5 отверстий не взаимозаменяемые. Компания Гидро-Спец-Торг имеет возможность поставить новый насос дозатор на 5 отверстий или же выполнить ремонт вашего не рабочего. Все что Вам нужно – это позвонить по номеру 097-056-05-93 и уточнить некоторые технические характеристики необходимого Вам дозатора.

Гидравлическая схема насоса дозатора на 5 отверстий

Исполнение SUB-5 (с встроенными всеми клапанами)
Номинальный объëм (cм3)	63, 80, 100, 125, 160, 200
Mакс. рабочее давление	160 бар
Maкс. давление противоударных клапанов	210 бар
Maкс. расход насоса	63 л/мин
Maкс. температура во время работы	+80 0C
Жидкость рабочего масла	10 – 100 мм2/с
Винтовое присоединительное отверстие	G1/2˝ / G3/8˝ или M22x1,5 / M18x1,5



Исполнение SUB-S1 (только с обратным клапаном)
Номинальный объëм (cм3)	250, 320, 400
Mакс. рабочее давление	200 бар
Maкс. расход насоса	90 л/мин
Maкс. температура во время работы	+80 0C
Жидкость рабочего масла	10 – 100 мм2/с
Винтовое присоединительное отверстие	M22x1,5; M20x1,5; G1/2’’



• Вариант ON (Open center – non reaction).
• Этот насос-дозатор допускает использовать только один питающий насос для двух гидравлических систем (рулевой и рабочей) и может успешно заменить ”Load sensing” управляющий агрегат, так как их функции одинаковые
• Образец заказа: SUB 100-5 – aaa.bbb – cccccc
• Пояснение: aaa – настройка предохр. клапана; bbb – настройка противоударных клапанов; cccccc – Идент номмер – вместо этого клиент заявливает свои особые требования.

Добавить комментарий

Принцип работы дозирующего насоса

Что такое дозирующий насос?

Насос-дозатор, также известный как насос-дозатор, насос-дозатор, представляет собой насос прямого вытеснения, предназначенный для подачи химического или другого вещества в поток воды, газа или пара. Насосы-дозаторы, как правило, небольшие и обеспечивают чрезвычайно точный расход для максимального контроля. Они являются основной частью интегрированной системы дозирования, предназначенной для автоматического химического диспергирования. Это насосы, предназначенные для дозирования определенного количества жидкости и контроля расхода. Они используют камеры расширения и сжатия для перемещения жидкости. Со временем дозирующие насосы также стали очень точными и могут перекачивать различные жидкости, в том числе коррозионно-активные, кислоты и щелочи, а также суспензии и вязкие жидкости.

Дозирующий насос HH Дозирующий насос HJ Гидравлический дозирующий насос

Как работает дозирующий насос?

Насос-дозатор всасывает определенное количество жидкости в свою камеру и впрыскивает химикат в бак или трубу, содержащую дозируемую жидкость. Он приводится в действие электродвигателем или пневматическим приводом и имеет контроллер, который включает и выключает насос и регулирует скорость потока.

Мембранные насосы представляют собой объемные насосы, в которых для перемещения жидкости используются возвратно-поступательные диафрагмы. Они оказались очень надежными, потому что у них нет внутренних частей, которые могли бы тереться друг о друга, создавая трение и вызывая износ. Кроме того, поскольку они не требуют уплотнений или смазки в головке насоса, исключается возможность загрязнения парами масла или утечки перекачиваемой среды.

Мембранные насосы-дозаторы имеют диафрагму, два клапана, камеру вытеснения и приводной механизм. Мембрана представляет собой гибкую диафрагму, которая вибрирует, создавая всасывание для перемещения жидкости в камеру насоса и из нее. Он расположен между стенкой нагнетательной камеры и соединительным фланцем. Два клапана обычно представляют собой отбойные клапаны или подпружиненные шаровые клапаны, изготовленные из того же материала, что и диафрагма. Они работают, позволяя жидкости двигаться в камеру и из нее.

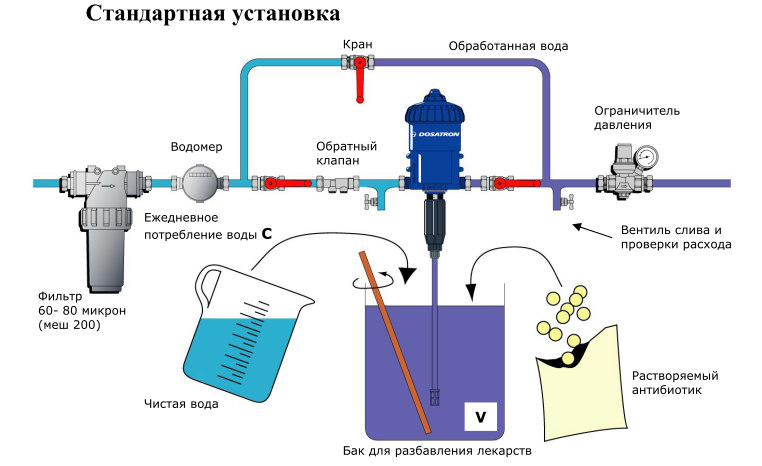

Схема установки насоса-дозатора
