ЛТЗ-55 – колесный трактор общего назначения тягового класса 0,9 производство которого налажено на Липецком тракторном заводе в середине девяностых готов (1993). По сути, трактор является переходной моделью между Т-40 и ЛТЗ-60 и является глубокой модификацией своего предшественника.

Фото ЛТЗ-55

Двигатель

В качестве силового агрегата на тракторе установлен дизельный двигатель Д-144 с рабочим объемом 4,15 литра и мощностью 50 л.с. (38, 8 кВт).

Коробка передач

На тракторе ЛТЗ 55 используется восьми скоростная коробка передач, обеспечивающая 7 передач для движения передним ходом и 1 для заднего хода. На все передачи имеется реверс. По желанию заказчика на трактор можно установить 7-ми скоростную кпп с ходоуменьшителем.

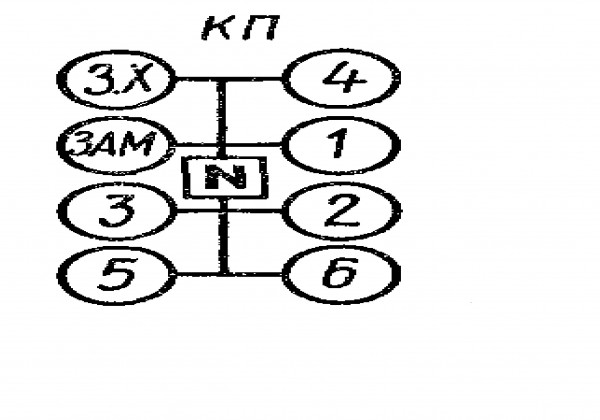

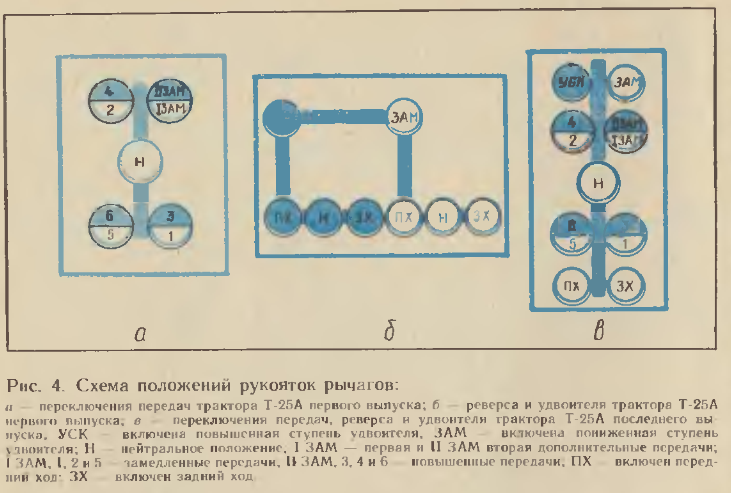

Схема переключения передач ЛТЗ 55

Сцепление

На трактор устанавливается сухая, однодисковая, фрикционная муфта сцепления с дополнительной муфтой независимого ВОМ. Для торможения применяются сухие ленточные тормоза и стояночный тормоз с приводом на основные колеса.

Видео ЛТЗ-55 – пахота на тракторе:



 Передний мост ЛТЗ-55

Передний мост включает в себя главную передачу, состоящая из пары конических шестерен с круговым зубом. Данные шестерни подбираются, прикатываются и устанавливаются в комплекте на заводе.

Во время эксплуатации следует следить за боковым зазором в зацеплении зубьев шестерен главной передачи и осуществлять его регулировку при помощи регулировочных прокладок. При повышении шума и неисправностей необходимо проверить зазор в зацеплении, либо осевой люфт ведущей шестерни. У хорошо отрегулированной ведущей шестерни отсутствует заметный осевой люфт при ее проворачивании. В следствии износа зубьев, боковой зазор в зацеплении допускается до 2 мм. При повышении зазора из-за износа зубьев беговых дорожек подшипников — их необходимо заменить.

Боковой зазор в зацеплении шестерен при заводской регулировки составляет 0,17-0,65 мм. Замена шестерен при эксплуатации осуществляется комплектно, т. е. Меняются одновременно обе шестерни.

Передний ведущий мост с приводом: 1 — корпус раздаточной коробки; 2 — пробка; 3 — шестерня; 4, 24 — шарикоподшипники; 5 — передняя крышка; 6 — вал раздаточной коробки; 7 — вал привода переднего ведущего моста; 8 — ведущий вал главной передачи; 9 — ведущая шестерня; 10 — стакан; 11 — ведомая шестерня; 12 — регулировочные прокладки; 13 — клин; 14 — полуось; 15 — тормозная шайба; 16 — корпус моста; 17 — ось собачки; 18 — собачка; 19 — крышка корпуса дифференциала; 20 — щиток; 21 — конечная передача; 22 — подвеска переднего колеса; 23 — кардан; 25 — шлицевая обойма; 26 — корпус дифференциала; 27 — штифт; 28 — рукав.

Конструкция дифференциал переднего ведущего моста ЛТЗ 55 состоит из сдвоенной обгонной муфты двойного действия храпового типа. Трущиеся поверхности узлов дифференциала и главной передачи смазываются маслом, которое заливается в корпус переднего моста до контрольной метки.

Техническое обслуживание переднего моста заключается в контролировании уровня масла в корпусе моста, проверке и подтяжке крепления кронштейна и прочих соединений. Примерно через каждые 1500-1600 моточасов проводите проверку осевого люфта в подшипниках дифференциала и ведущей шестерни.

 Технические характеристики ЛТЗ-55:

Двигатель, марка
Д-144
Мощность дизеля, л.с. (кВт)  50 (36,8)
Рабочий объем цилиндров двигателя, л 4,15
Количество цилиндров, ход, диаметр, мм 4, 120, 105
Способ охлаждения воздушный, осевым вентилятором
Номинальное значение оборотов, об/мин 1800
Номинальная степень сжатия 16,5
Конструктивный вес трактора, кг 2650
Масляный насос НШ-32У-3-Л
Грузоподъемность задней навески, кг 1500
Производительность масляного насоса, л/мин 51
Предельное давление, МПа /кгс/см2 20/200
Независимый ВОМ, об/мин 540
Синхронный ВОМ, об/мин 3,6
Номинальное напряжение в системе электрооборудования, В 12
Тип аккумуляторов 3СТ-215A
Генератор, Вт 700
Размер передних шин 8,3-20
Размер задних шин 13,6R38
Рамзеры трактора: длина, ширина и высота 3750/1710(2170)/2560
Ширина колеи, мин. и макс. 1375 / 1840
Агротехнический просвет 500(600)
Эксплуатационная масса, кг 2900
Продольная база 2145(2120)



Рулевое управление и ГУР

Рулевое управление дает возможность управлять передними колесами и состоит из рулевого колеса с рулевой колонкой и гидроусилителя с насосом-дозатором.

Рулевая колонка имеет возможность регулировки как по углу наклона, так и по высоте рулевого колеса при помощи цангового зажима, находящегося в трубе стойки. Для регулировки необходимо отвернуть маховичок, находящимся на рулевом колесе, против часовой стрелки на три или пять оборотов; установить руль в желаемое положение и завернуть обратно маховичок.

Схема гидрообъемного рулевого управления: 1 — трубопровод левого поворота; 2 — нагнетательный трубопровод; 3 — всасывающий трубопровод; 4 — гидронасос; 5 — рукав высокого давления; 6 — гидроцилиндр; 7 — трубопровод правого поворота; 8 — сливной трубопровод; 9 — фильтр; 10 — гидробак, 11 — насос-дозатор.

ГУР рулевого управления ЛТЗ-55 оснащен гидроцилиндр и насос-дозатор. Рабочая жидкость подается из клапана деления потока, смонтированного на гидронасосе. Гидробак является общим с баком гидравлики. Насос-дозатор НД-Ф-80 находится на рулевой колонке и используется для подачи дозированной жидкости в гидроцилиндр. Дозирование рабочей жидкости осуществляется пропорционально углу поворота и скорости вращения руля. При неподвижном руле масло от гидронасоса по трубопроводу подается к насосу-дозатору и затем сливается в гидробак.

Схема электропроводки ЛТЗ-55

Схема проводки: 1 — передние фары; 2 — соединительные панели; 3 — звуковой сигнал; 4 — генератор; 5 — свечи накаливания; 6 — передние фары; 7 — датчик указателя температуры масла; 8 — стартер; 9 — аккумуляторная батарея; 10 — реле блокировки запуска дизеля; 11 — реле стартера; 12 — выключатель массы; 13 — контрольный элемент свечи накаливания; 14 — контрольная лампа включения «массы»; 15 — добавочное сопротивление; 16 — розетка переносной лампы; 17 — выключатель свечи накаливания и стартера; 18 — переносная лампа; 19 — указатель температуры масла; 20 — амперметр; 21 — указатель уровня топлива; 22 — включатель блокировки; 23 — датчик уровня топлива; 24 — задние фонари; 25 — задние фары; 26 — фонарь освещения номерного знака; 27 — розетка штепсельного разъема; 28 — выключатель сигнала торможения; 29 — штекерный разъем; 30 — блок плавких предохранителей; 31 — выключатель звукового сигнала; 32 — выключатель света задних фар; 33 — прерыватель указателей поворотов; 34 — колодка гнездовая; 35 — контрольная лампа указателей поворотов; 36 — переключатель указателей поворотов; 37 — центральный переключатель света; 38 — переключатель света передних фар; 39 — контрольная лампа дальнего света; 40 — стеклоомыватель; 41 — включатель стеклоомывателя; 42 — предохранитель; 43 — включатель аварийной сигнализации с контрольной лампой; 44 — электродвигатель; 45 — лампы освещения приборов; 46 — выключатель вентилятора обдува заднего стекла; 47 — выключатель плафона; 48 — плафон; 49 — выключатели вентилятора отопления; 50 — вентилятор; 51 — стеклоочиститель.

 Кабина ЛТЗ 55

На трактор устанавливается современная объемная и герметичная кабина с шумовиброизоляцией. Кабина оснащена системами отопления и вентиляции. Большая площадь остекления и регулируемое по высоте сиденье, создают комфортные условия для работы тракториста. Внутри кабины находятся основные органы управления трактором.

Чертеж кабины

Где можно купить ЛТЗ-55 и его цена

В настоящее время данный трактор снят с производство и поэтому купить его можно только бу на авито или в компании, которая занимается продажей тракторов после их капитального ремонта. Цена поддержанного ЛТЗ-55 на авито варьируется от 50 000 т.р. до 300 000, в зависимости от технического состояния и комплекта дополнительного оборудования. Трактор лучше всего покупать после капитального ремонта и с документами. Там же в объявлениях можно посмотреть каталог запчастей и приобрести при необходимости.

 Отзывы о тракторе ЛТЗ-55

Купил недавно и стал обладателем трактора ЛТЗ-55А в хорошем техническом состоянии. Больше всего меня устраивают большая кабина, ведущий передний мост и реверс на все передачи. В общем трактор действительно универсальный: и лес перевезти и сено и т. д. Мощность двигателя вполне устраивает, однако у трактора маловат вес, в следствии чего более скромные сцепные качества, чем у того же МТЗ-82. Бывает накидаешь полную телегу, а он бедняга буксует во всю. В целом трактором доволен и нисколько не жалею о своем приобретении.

Комментарии: 0

Ваше имя *
Ваш Email *

Сумма цифр справа:

Трактор ЛТЗ-60. Устройство и технические характеристики

Сельскохозяйственный колесный трактор ЛТЗ-60 и его модификации являются универсально-пропашными тракторами тягового класса 1,4 и предназначенные для возделывания и обработки пропашных культур, выполнения общих и транспортных работ. При оборудовании трактора соответствующим механизмами, трактор можно использовать в качестве коммунальной машины, погрузчика, для выполнения дорожно-строительных работ и т. д.

Трактор ЛТЗ-60

Трактор ЛТЗ-60 сконструирован и построен по классической для сельскохозяйственных тракторов данного типа схеме с передним расположением двигателя, передающий мощность к заднему мосту посредством трансмиссии, а к переднем мосту через раздаточную коробку, размещенную на нижней части корпуса муфты сцепления.

Трансмиссия и двигатель соединяются между собой жестко, как и у большинства современных тракторов и, вместе с полурамой образуют остов трактора. Полурама жестко соединена с корпусом муфты сцепления и при помощи резиновых прокладок эластично связывается с передней частью картера дизеля, принимая на себя тряску и толчки во время работы трактора. Уголковые лонжероны полурамы скреплены спереди бруса отлитым из стали, к которому снизу по средством кронштейна присоединен передний ведущий мост.

Рулевое управление трактора ЛТЗ-60, гидрообъемное, включает в себя гидроцилиндр встроенный в рулевую трапецию и насос-дозатор находящийся в рулевой колонке. Гидроцилиндр устанавливается на корпусе переднего моста. Все механизмы рулевого управления располагаются в передней части совместно с двигателем и закрыты капотом.

Сцепление трактора ЛТЗ-60 монтируется на маховике двигателя. Сцепление сдвоенное, включает в себя муфту сцепления ВОМ и главную муфту сцепления. В задней части корпуса сцепления находятся механизмы управления и привода бокового и заднего ВОМ. Боковой и задний валы отбора мощности могут использоваться как с синхронным, так и с независимым приводом. ВОМ имеет стандартные размеры хвостиков.

В одном общем корпусе, называемом корпусом трансмиссии, располагаются главная передача, коробка передач, механизм блокировки дифференциала, дифференциал и механизм переключения передач. Наилучшее использование трактора во время обработки пропашных культур и других работах обеспечивают четыре рабочих передачи, пониженная, задняя и две транспортные. Реверс на всех передач позволяет в некоторых случаях проводить работу при наиболее лучшем расположении агрегата относительно трактора. Кроме того, благодаря реверсу повышается производительность при выполнении таких работ, как уборка сена волокушей, бульдозерные работы и т. д.

Тормоза трактора устанавливаются в рукавах размещенных с правой и левой сторон корпуса трансмиссии. К рукавам присоединены конечные передачи. На полуосях конечных передач установлены ведущие колеса трактора на пневматических шинах.
Колею задних колес можно регулировать путем изменения положения крепления диска колеса к полуоси конечной передачи. Во время работы с транспортными прицепами используется пневмосистема, предлагающая управление тормозами прицепа в однопроводном режиме, а также прицепов, оснащенных гидроприводом. Увеличить сцепную массу трактора ЛТЗ-60 возможно путем установки дополнительных грузов на задние колеса.

Топливный бак располагается между задними крыльями под кабиной. Горловина для заправки дизельного топлива находится сзади кабины.

Трактор ЛТЗ-60 оснащается гидросистемой состоящей из: гидронасоса с клапаном деления потока и приводом; гидрораспределителя, установленного на передней стенке кабины на правой стороне трактора; гидробака, установленного на кронштейне спереди; заднего навесного устройства, находящееся на задней плоскости корпуса трансмиссии; гидроцилиндра, установленного под кабиной с левой стороны трактора, а также шлангов и трубопроводов соединяющих агрегаты гидросистемы и выводы к выносным гидроагрегатам.

На тракторе используется система электрооборудования с постоянным током и номинальным напряжением 12 В.

Видео трактора ЛТЗ-60

[embedplusvideo standard=”http://www.youtube.com/v/Cgr9mKD2wB4?fs=1″ vars=”ytid=Cgr9mKD2wB4&width=480&height=320&start=&stop=&rs=w&hd=0&autoplay=0&react=1&chapters=&notes=”100%” border=”0″ cellspacing=”1″ cellpadding=”3″>

ДВИГАТЕЛЬ:
МаркаД65М1Л
Мощность эксплутационная, кВт (л.с.)44,1 (60)
Номинальная частота вращения коленчатого вала, об/мин2000
Число цилиндров / диаметр / ход, мм4/110/130
Рабочий объем цилиндров, л4,94
Номинальная степень сжатия17,3
Охлаждениеводяное
ТРАНСМИССИЯ:Муфта сцепления — фрикционная, сухая, однодисковая, с дополнительной муфтой независимого вала отбора мощности.
ВАЛЫ ОТБОРА МОЩНОСТИ:
Независимый, об/мин540
Синхронный, об/м пути3,6
ШИНЫ:
Передние8,3−20
Задние13,6R38
ГАБАРИТНЫЕ РАЗМЕРЫ, мм:
Длина3950
Ширина1710
Высота по кабине2560
Масса эксплутационная, кг3380
ГИДРОСИСТЕМА:
Тип насосаНШ-32У-3-Л
Производительность насоса, л/мин51
Напряжение, В12
