Shehwa sd7 технические характеристики: Характеристики HBXG SHEHWA SD7. Обзор бульдозера SHEHWA SD7
Бульдозер HBXG SD7N | Официальный дилер SHEHWA
Описание: Бульдозер HBXG SD7N SHEHWA соответствует 15 тяговому классу, близкие по классу модели: Caterpillar D7H D7R, Komatsu D85A-8, SHANTUI SD23, Промтрактор Т-15, ЧТЗ Б 13.
Бульдозер HBXG SD7N SHEHWA дальнейшее развитие бульдозера SD7 с улучшенной системой управления, новым радиатором, лучшей отделкой кабины, производимого заводом HBXG с 1993 года (бренд SHEHWA). Первые официальные поставки бульдозеров HBXG SD7 SHEHWA в Россию Предприятием Спектр начались с 2007 года. Всего в России эксплуатируется несколько сотен бульдозеров SD7 и SD7N в различных модификациях.
Бульдозер условно отнесен к 15 тяговому классу, его тяговое усилие составляет 19 т.с., что ближе к 20 тяговому классу. Эксплуатантами отмечена высокая прочность рамы и долговечность ходовой части. При соблюдении регламентов, разработанных специалистами Предприятие Спектр для бульдозера HBXG SD7, сроки службы достигали показателей бульдозера-прототипа — D7H.
В бульдозере HBXG SD7N, аналогично бульдозеру D7H, применяется КПП планетарного типа с делителем крутящего момента: 70% крутящего момента передается через гидротрансформатор, 30% — прямая передача крутящего момента на КПП, что способствует малым потерям в ГТР и передаче большего крутящего момента к ходовой части.
Применен бортовой редуктор планетарного типа с тройной редукцией, как следствие тяговое усилие на четверть превосходит обычные бульдозеры. Что это дает бульдозеру HBXG SD7? Возможность продолжать бульдозерирование, тогда как бульдозеры аналогичной мощности уже начнут пробуксовывать, теряя сцепление с грунтом.
Модульная компоновка способствует удобному и быстрому ремонту в полевых условиях — например снятия КПП и ГТР без демонтажа кабины. Ходовая часть бульдозера HBXG SD7 треугольной формы с вынесенным из зоны ударных нагрузок бортовым редуктором и ведущим колесом, ходовая тележка с 7-ю опорными катками и двумя направляющими колесами (ленивцами) с каждой стороны, обеспечивает отличные тягово-сцепные характеристики в данном классе.
Бульдозер HBXG SD7 комплектуется хорошо известным лицензионным двигателем Cummins NT855-C280S10 (международная гарантия на двигатель 2 года). В состав трансмиссии входит гидротрансформатор, делитель крутящего момента, многодисковая КПП планетарного типа (гидромеханическая трансмиссия ГМТ), вынесенные вверх бортовые редукторы с тремя ступенями понижения (планетарного типа, с тремя сателлитами), обеспечивающие бульдозеру SD7 отличные тягово-сцепные характеристики (тяговое усилие 19 тс). Бульдозер поставляется в экспортном исполнении.
Эксплуатация: первые бульдозеры HBXG SD7 начали производится заводом HBXG в 1993 году. Бульдозер HBXG SD7N SHEHWA отличается такой же высокой производительностью, что и его прототип, имеет доступную цену, его продажи составляют до трети всех поставок на экспорт. При соответствующем обслуживании с применением регламентов ТО, разработанных Предприятием Спектр для Российской Федерации, наработки китайских бульдозеров тип HBXG SD7N SHEHWA соответствовали средним наработкам его прототипа.
С 2007 года поставлено в Россию и работает несколько сотен бульдозеров SD7. Покупателями была отмечена высокая производительных бульдозеров, каждый бульдозер SD7N заменяет по производительности 2-3 бульдозера 10 тягового класса. Бульдозеры SD7N производятся HBXG на отдельном конвейере. Бульдозеры HBXG SD7N выпускаемые в исполнении “на экспорт” имеют некоторые отличия в конструкции, поставляются в 35 стран мира под брендами: HBXG, SHEHWA, HBIS. В России дилер HBXG Предприятие СПЕКТР производит пост гарантийное обслуживание коло двухсот бульдозеров HBXG SD7 SHEHWA в различных комплектациях. Авторизованная сервисная служба Предприятие Спектр прошла обучение на заводе HBXG в 2007 году и имеет право гарантийного и сервисного обслуживания бульдозеров SD7 SD7N и его модификаций. Выполняет капитальный ремонт узлов и агрегатов ГТР и КПП бульдозеров SD7, SD7N с восстановлением ресурса и гарантией на выполненные работы. Склад оригинальных запасных частей для бульдозеров HBXG SD7N SHEHWA и его модификаций.
За время эксплуатации, по просьбам клиентов, по рекомендации инженеров Предприятие Спектр и специалистов авторизованной HBXG сервисной службы СПЕКТР-СЕРВИС, в конструкцию бульдозера HBXG SD7 SHEHWA было внесено несколько конструктивных улучшений, улучшивших эксплуатационные характеристики бульдозера и увеличивших его ресурс.
Предприятие Спектр обеспечивает сервисное обслуживание бульдозеров HBXG на территории Российской Федерации. Производим ремонт бульдозеров SD7N и его модификаций, согласно регламентов производителя с использованием только оригинальных запасных частей.
Наработка ходовой части бульдозеров в экспортном исполнении, при регулярном обслуживании в Предприятие Спектр, составляет 5500–6500 моточасов и выше до замены гусеничной цепи, оригинальных опорных катков в 7500–9500 (в зависимости от абразивности грунтов). На бульдозерах HBXG SD7N и SD7N LGP в экспортном исполнении применяется цепь с герметичным, предварительно смазанным шарниром и опорные катки на втулках скольжения с герметичным уплотнением.
Фото: одностоечный рыхлитель, одностоечный рыхлитель с лебедкой 10 т, трехстоечный рыхлитель, отвал сферический (тип U).
Применение: бульдозер HBXG SD7N SHEHWA соответствует среднему классу промышленных бульдозеров, выполняя объем работ равный 2-3 бульдозерам 10 тягового класса, он немногим уступает в производительности бульдозерам 25 тягового класса. Небольшая масса бульдозера SD7N (от 24300 кг без рыхлителя и 27900 кг с одностоечным рыхлителем и ROPS), делает его идеальным инструментом для работы на крутых склонах (30-25 градусов), в лесах, а также для безопасной засыпки трубопроводов без риска повреждения трубы.
Бульдозеры HBXG SD7N SHEHWA применяются в промышленном строительстве, прокладке трубопроводов, в горнодобывающей промышленности на рудных и нерудных карьерах, золотодобыче, мелиорации, дорожном строительстве, мостостроении, на гидронамыве и других работах требующих большого объема перемещения грунтов за короткое время. С лучшей стороны бульдозеры HBXG SD7 зарекомендовали себя в карьерах нерудных материалов, горнодобывающей промышленности (статистика: отмечена наработка бульдозера SD7 на нерудных карьерах до 10000 моточасов за 18 месяцев с заменой одной гусеничной цепи), отмечена общая наработка от 17000 до 23000 моточасов и выше, при соблюдении рекомендованного регламента ТО.
Эксплуатацией отмечена высокая производительность бульдозера при перемещении грунта на расстояния более 30 метров: за счет высокого прижимающего усилия на отвале (благодаря треугольной формы движителя), большой площади опорной поверхности гусениц, высокому запасу тягового усилия, скорости перемещения.
Преимущества:
Высокая производительность: бульдозер HBXG SD7N условно относится к 15 тяговому классу промышленных тракторов, по производительности бульдозерирования занимает положение между 15 и 20 классом. Бульдозер HBXG SD7 незначительно уступает по производительности бульдозерирования классическим бульдозерам 25 класса, уступая в скорости рыхления грунтов.
Экономичность: минимальные заправочные объемы бортовых редукторов (2х17 литров, вдвое ниже, чем у бульдозера классической компоновки), увеличенные межсервисные интервалы, позволяют оптимизировать расходы на смазочные материалы (по сравнению с бульдозерами классической схемы бортовые редукторы SD7N требуют на одну замену 34 литра гипоидного масла, бортовые редукторы бульдозеров типа SD22, SD23 требуют 82 литра).
Мобильность: бульдозер транспортируется со снятым отвалом в полуприцепе, грузоподъемностью менее 30 т.
Сертификат: сертификат соответствия РФ.
Гарантия: на бульдозер 12 месяцев или 1500 моточасов наработки двигателя. Международная гарантия на двигатель CUMMINS — 2 года или 2000 моточасов.
Техника поставляется Предприятие Спектр в экспортном исполнении, обслуживание производится авторизованной (с 2007 года) мобильной сервисной службой «СПЕКТР-СЕРВИС», обеспечение запасными частями с собственного склада.
Бульдозеры HBXG SD7 SHEHWA, обслуживаемые авторизованной сервисной службой «СПЕКТР-СЕРВИС».
Бульдозер HBXG SD7 SHEHWA комплектуется:
Бульдозер гусеничный SD7
Shehwa HBXG SD 7 – бульдозер 15-го тягового класса. Модель выпускается по оригинальным чертежам компании Caterpillar с применением фирменных моторов Cummins и Caterpillar и близка по характеристикам к машинам Komatsu D85A-8, ЧТЗ Б 13 и Caterpillar D7.
Внешне китайский аналог мало отличается от продукта Caterpillar, для внутренней составляющей характерно высокое качество.
Серия Shehwa HBXG SD 7 включает 2 модификации:
Шехва HBXG SD 7;
Шехва HBXG SD 7 P.
Модели отличаются габаритными размерами, массой, двигателем и отдельными узлами, но имеют схожую конструкцию и характеристики.
Особенности модели Shehwa HBXG SD 7:
– гидромеханическая трансмиссия с модульной конструкцией;
– широкие гусеницы треугольной формы, сокращающие ударную нагрузку, возникающую при движении и улучшающие – работу трансмиссии;
– комфортная кабина с круговой обзорностью;
– простое гидравлическое управление.
Shehwa HBXG SD 7 можно транспортировать в полуприцепе со снятым отвалом. Увеличенные межсервисные интервалы и небольшие заправочные объемы трансмиссии и редукторов снижают расходы на материалы в сравнении с моделями, выполненными по классической схеме. Еще одним достоинством машины является прочность. Интенсивные производственные нагрузки и плохие погодные условия для Shehwa HBXG SD 7 не страшны.
Shehwa HBXG SD 7 применяется в золотодобыче, дорожном строительстве, горнодобывающей промышленности (на карьерах), мелиорации, на гидравлическом намыве и других областях, где требуется перемещение значительного объема грунта на небольшие дистанции. Бульдозер активно используют в каменоломнях и карьерах компании горнодобывающего сектора.
Устройство и особенности эксплуатации
В состав прогрессивной ходовой части (тип – «краулер») модели Шехва HBXG SD 7 входят:
– прочная рама, представляющая собой двойной сварной элемент, сделанный из стали и дополнительно усиленный трубами из легированной стали с большим диаметром. Вертикальное качание рамы относительно шкворня равняется 5,4 градуса. В точках соединения с опорными катками она имеет нарезные отверстия. В задней части рамы располагается хвостовое гнездо, соединенное с направляющим колесом;
– опорные катки, монтируемые внизу рамы (7 штук с каждой стороны). Четные катки имеют 2 фланца, нечетные – 1 фланец;
– направляющие колеса (2 штуки с каждой стороны), отвечающие за движение гусеницы.
Они выполнены в виде литой стальной конструкции с биметаллической втулкой, расположенной внутри. Конструкция дополнительно укреплена за счет плавающих уплотнений, снижающих риск разгерметизации системы при попадании грязи или утечки масла;
– гусеницы, состоящие из треугольных башмаков увеличенной длины и звеньев. Конструкция позволяет менять площадь соприкосновения гусеницы с поверхностью земли и передвигаться по грунту с уклоном до 30 градусов. Улучшенная конструкция гусениц обеспечивает возможность эксплуатации бульдозера на болотах, в лесу и в местах с плохой проходимостью. В отверстии каждого пальца находится масло, которое попадает на звенья, смазывая их и снижая силу трения. Базовая ширина башмаков равняется 560 мм.
– гидромеханическая трансмиссия Shehwa HBXG SD 7 представляет собой целостный механизм, объединяющий коробку передач, гидрораспределитель регулировки скорости и центральное управление. Трансмиссию можно монтировать и демонтировать по частям или как единый узел, что облегчает сервисное обслуживание.
Характеристики элементов трансмиссии:
– коробка передач – планетарная с многодисковым сцеплением и принудительной смазкой;
– гидротрансформатор – однофазный, 3-элементный, одноуровневый;
– муфта поворота – многодисковая, мокрого типа с пружинным прижимом;
– тормоз муфты поворота – мокрого плавающего типа;
– бортовой редуктор – цилиндрическое прямозубое колесо со смазкой разбрызгиванием и 2-ступенчатым понижением скорости.
Гидравлическая система включает гидрораспределитель коробки передач, шестеренный масляный насос, клапан последовательности, перепускной клапан на розетке гидротрансформатора и гидрораспределитель муфты торможения и муфты поворота. Максимальное давление в системе – 18,6 МПа.
В базовой комплектации модель оснащается кабиной с защитой ROPS. Наличие автономного обогревателя салона обеспечивает комфортные условия работы. Дополнительно устанавливаются кондиционер, тент, защита для техники лесодобывающей отрасли.
SD7 Bulldozer-Product-Bulldozer-HBXG-EVANGEL – Global Construction Machinery Solutions

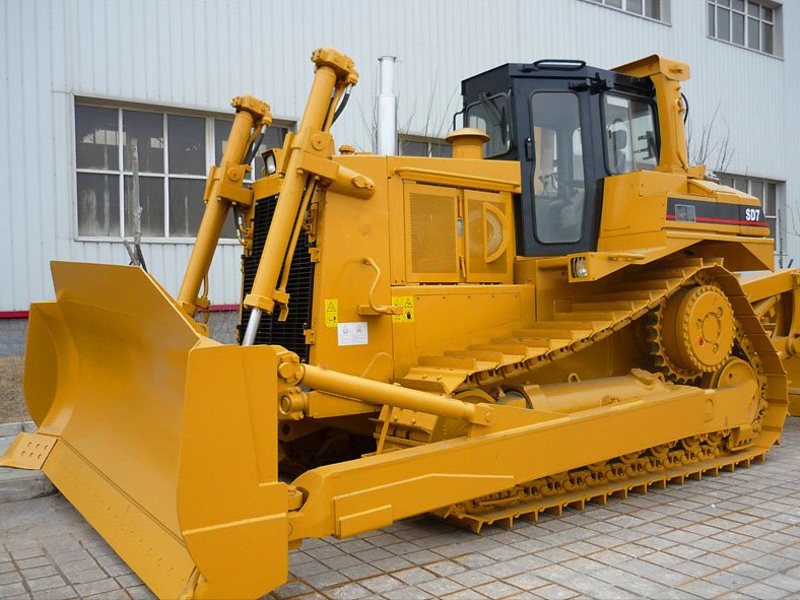

SD7 Бульдозер
Особенности:
Бульдозер SD7 представляет собой гусеничный бульдозер мощностью 230 л.с. с приподнятой звездочкой, приводом с переключением под нагрузкой, полужесткой подвеской и гидравлическим управлением.
SD7-230 лошадиных сил, бульдозер с приподнятой звездочкой интегрирован с модульной конструкцией, прост в ремонте и обслуживании, он сбрасывает масло с перепадом давления, гидравлическая система защищает окружающую среду и экономит энергию с высокой эффективностью работы. Безопасное комфортное рабочее состояние, электрический контроль и кабина ROPS с надежным качеством, отличный сервис – ваш мудрый выбор.
Он может быть оснащен прямым наклонным отвалом, угловым отвалом, отвалом для толкания угля, U-образным отвалом; одностоечный рыхлитель, трехстоечный рыхлитель; ROPS, FOPS, кабина для защиты леса и т.
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Основные характеристики | |
Эксплуатационная масса (не включая риппер) | 23800 |
Вес рыхлителя | 3900 |
Мощность маховика двигателя | 162квт |
Давление на грунт (без рыхлителя) | 71,9 кПа |
Дорожный просвет | 404мм |
Длина контакта с землей | 2890мм |
Расстояние до центра трека | 1980мм |
Габаритные размеры(Д×Ш×В) (с одностоечным рыхлителем) | 7604×3823×3402 (с прямым наклонным лезвием) |
Оценка способности | Широта 30 ° Поперечная 25 ° |
Теоретическая скорость движения (км/ч) | |
1-я передача вперед 0-3,9 | 1-я передача назад 0-4,8 |
2-я передача вперед 0-6,5 | 2-я передача назад 0-8,2 |
3-я передача вперед 0-10,9 | 3-я передача назад 0-13,2 |
Скорость работы в режиме дремоты (расстояние перемещения 40 м) | 350 м 3 /ч |
Дизель | |
Модель | NT855-C280 (Cummins) или C6121ZLG10 (лицензионный дизельный двигатель CAT 3306) |
Тип | с водяным охлаждением, однорядный, вертикальный, четырехтактный, с турбонаддувом, 6-цилиндровый, диаметром 140 мм или 121 мм. |
Номинальная скорость | 2100 об/мин |
Мощность маховика | 169 кВт |
Стартовый режим | 24В электрический запуск |
Гидротрансформатор | |
Преобразователь крутящего момента, применяемый в бульдозере SD7, относится к силовому разделительному гидромеханическому типу. | |
Трансмиссия в сборе | |
Он объединяет центральный привод, трансмиссию и регулирующий клапан переключения скоростей в один компонент. Его можно собрать или разобрать как в сборе, так и по частям. Очень удобен в обслуживании. Трансмиссия представляет собой многоступенчатый планетарный редуктор для реализации модульной сборки и разборки. Переключение между 1-й передачей, 2-й передачей, 3-й передачей вперед или назад можно быстро переключать с помощью многофункционального регулирующего клапана. | |
Муфта рулевая и тормозная | |
Муфта рулевого управления и тормозная муфта нерегулируемые, масляного типа и многодисковая муфта. Тормозная муфта прижимается пружиной, раздельно гидравлической, с постоянным зацеплением. Муфта рулевого управления гидравлическая, непостоянно включенная. Действие рулевого управления и торможения совмещено, ручное управление позволяет осуществлять медленное, резкое и торможение рулевого управления. Торможение всей машины можно осуществить с помощью педали. Тяга стояночного тормоза предназначена для удержания системы ходовой части в состоянии торможения при запуске двигателя и предотвращения скольжения машины на склоне при запуске двигателя. | |
Последняя передача | |
Конечная передача – двухступенчатый планетарный редукторный механизм. Он установлен снаружи рулевой и тормозной муфты. | |
Гидравлическая система машины | |
Он состоит из масляного насоса, клапана управления коробкой передач, клапана управления рулевым управлением и торможением, клапана последовательности, предохранительного клапана на выходе гидротрансформатора, фильтра и трубопроводов. | |
Главный насос | Шестеренчатый насос |
Поток масла | 160 л/мин |
Рабочее давление | 3,1 МПа |
Rops с кондиционером кабины | |
Кабина представляет собой шестигранную тонкостенную коробчатую конструкцию. Стекло крепится с шести сторон с широкой зоной обзора. Тяговое и толкающее стекло установлено на задней стороне. | |
Реализовать гидравлическую систему | |
Гидравлическая система навесного оборудования может управлять подъемом, опусканием и наклоном отвала. Он также может контролировать подъем и опускание рыхлителя. Он в основном состоит из масляного насоса, цилиндра, группы впускных клапанов, группы перепускных клапанов, линии масляного бака и управляющих частей. | |
Главный насос | Шестеренчатый насос высокого давления |
Поток масла | 194 л/мин |
Рабочее давление системы | 18,6 МПа |
Левая и правая ходовая система | |
Трасса имеет форму треугольника. | |
Техническое обслуживание заправочной емкости | |
Топливный бак | 450 л |
Водяной бак системы охлаждения | 118 л |
Коробка распредвала двигателя | 20л |
Конический редуктор | 150л |
Реализовать масляный бак | 100л |
Шарнирный смазочный бак | 15л |
Последняя передача | 15л |
Комбинированный сегмент звездочки очень удобен для сборки, разборки и обслуживания.
Кондиционер накладной с функциями охлаждения и обогрева. Структура Rop жесткая. Он может эффективно защитить водителя, когда бульдозер находится в особом состоянии.
Звездочка приподнята. Спереди и сзади рамы установлены два направляющих колеса и семь опорных катков. Возвратная пружина и регулятор цилиндра установлены на шасси. Задний конец рамы ходовой части опирается на шкворень. Передняя часть шарнирно соединена с балансиром. Выбор различных систем ходовой части в зависимости от навесного оборудования. Клиент должен гарантировать, что центр тяжести машины находится в наиболее эффективном положении. Выбор ширины башмака гусеницы может обеспечить оптимальное тяговое усилие бульдозера.Оставьте сообщение
Мы свяжемся с вами, как только сможем.
Свяжитесь с нами по электронной почте
* Имя:
Мистер Мисс.
* Название компании:
* Электронная почта:
* Требуемый тип продукта:
Truck CraneAll Terrain CraneCrawler CraneRough Terrain CraneTruck-Mounted CraneTower CraneWheel LoaderMini LoaderExcavatorBulldozerBackhoe LoaderSkid Steer LoaderRoad RollerMotor GraderAsphalt Concrete PaverCold Milling MachineSoil StabilizerAsphalt Mixing PlantSlip Form PaverDump TruckTractor HeadCargo TruckSemi TrailerAsphalt Distributor TruckAerial Work PlatformFire TruckFuel Tanker TruckConcrete PumpConcrete MixerTrailer-Mounted Concrete PumpConcrete Batching PlantRotary Drilling RigHorizontal Directional DrillDiaphragm Настенный грейферКомбайнВилочный погрузчикТелескопический погрузчикРичстакерЩековая дробилкаВибрационный питательКомбайнТракторДизель-генераторная установкаЗвукоизоляционная генераторная установкаВетрогенераторГенераторная установка с прицепомДвигательЗапчасти для техникиЗапасные части для грузовика
* Телефон:
* Требуемое Количество:
* Сообщение:
* Код безопасности:
Бульдозер HBXG SD7 Бульдозер с приподнятой звездочкой лучшая цена
Бульдозер HBXG SD7
Категория: Бульдозер
ЗАПРОС
Особенности,
Бульдозер SD7N — это гусеничный бульдозер мощностью 230 л.
с. с приподнятой звездочкой, приводом с переключением под нагрузкой, полужесткой подвеской и гидравлическим управлением.
SD7N -230 лошадиных сил, бульдозер с приподнятой звездочкой, интегрированный в модульную конструкцию, прост в ремонте и обслуживании. Безопасное, комфортное рабочее состояние, электрический контроль и кабина ROPS с надежным качеством, отличный сервис – ваш мудрый выбор.
Может быть оснащен прямым наклонным отвалом, угловым отвалом, отвалом для толкания угля, U-образным отвалом; одностоечный рыхлитель, трехстоечный рыхлитель; ROPS, FOPS, кабина для защиты леса и т. д. Это может быть идеальной машиной, используемой в связи, на нефтяном месторождении, в энергетике, в горнодобывающей промышленности и т. д. для большой программы землеройных работ.
Спецификация бульдозера HBXG SD7,
| Эксплуатационная масса (без рыхлителя) | 23800 | |||
| Вес рыхлителя | 3900 | |||
| Мощность маховика двигателя | 162квт | |||
| Давление на грунт (без рыхлителя) | 71,9 кПа | |||
| Дорожный просвет | 404 мм | |||
| Длина контакта с массой | 2890 мм | |||
| Межосевое расстояние | 1980мм | |||
| Габаритные размеры (Д×Ш×В) (с однозубым рыхлителем) | 7604×3823×3402 (с прямым отвалом) | |||
| Уровень способности | Широта 30° Поперечная 25° | |||
| Теоретическая скорость движения (км/ч) | ||||
| 1-я передача вперед 0-3,9 | 1-я передача назад 0-4,8 | |||
| 2-я передача вперед 0-6,5 | 2-я передача назад 0-8,2 | |||
| 3-я передача вперед 0-10,9 | 3-я передача назад 0-13,2 | |||
| Скорость буксировки (расстояние перемещения 40 м) | 350м3/ч | |||
| Дизельный двигатель | ||||
| Модель | NT855-C280 (Cummins) или C6121ZLG10 (лицензионный дизельный двигатель CAT 3306) | |||
| Тип | с водяным охлаждением, однолинейный, вертикальный, четырехтактный, с турбонаддувом, 6-цилиндровый, диаметром 140 мм или 121 мм. | |||
