Обзор бульдозера Шантуй (Shantui) SD16: модификации, технические характеристики, устройство

Модель бульдозера SD 16 производства компании Shantui Constructio Machinery представляет собой гусеничную машину, которая снабжена дополнительным оборудованием. В качестве последнего может использоваться специальный отвал и рыхлитель. Производителем бульдозера является одноименная китайская компания, которая занимает лидирующие позиции по изготовлению строительных машин не только в Китае и Азии, но и по всему миру.

Бульдозер Shantui SD 16

Бульдозеры SD 16 активно применяются для решения следующих задач:

• Передвижение грунтовых пластов.
• Формирование и ликвидация траншей, рвов, каналов, канав.
• Формирования насыпных валов.
• Проведение дорожных работ в части перемещения щебня.
• Расчистка дорожного полотна.
• Осуществление работ в строительной отрасли.
• Проведение уборочных работ.

Строительная техника Shantui имеет следующие особенности:

1. При производстве машин использованы специальные износостойкие материалы, которые способны выдерживать колоссальные нагрузки.
2. Бульдозеры могут применяться в самых непредсказуемых условиях без ущерба для своего состояния.
3. Техника воплощает передовые технологии в области производства строительных машин.
4. Высокий уровень маневренности, который обусловлен широкими гусеницами.
5. Компактные размеры, низкий вес и сведённое к минимуму давление на поверхность.
6. Техника имеет дополнительную защиту моторного отсека.
7. Рабочее оборудование, в качестве которого выступают рыхлитель и отвал, может применяться для твердых и мерзлых почв.

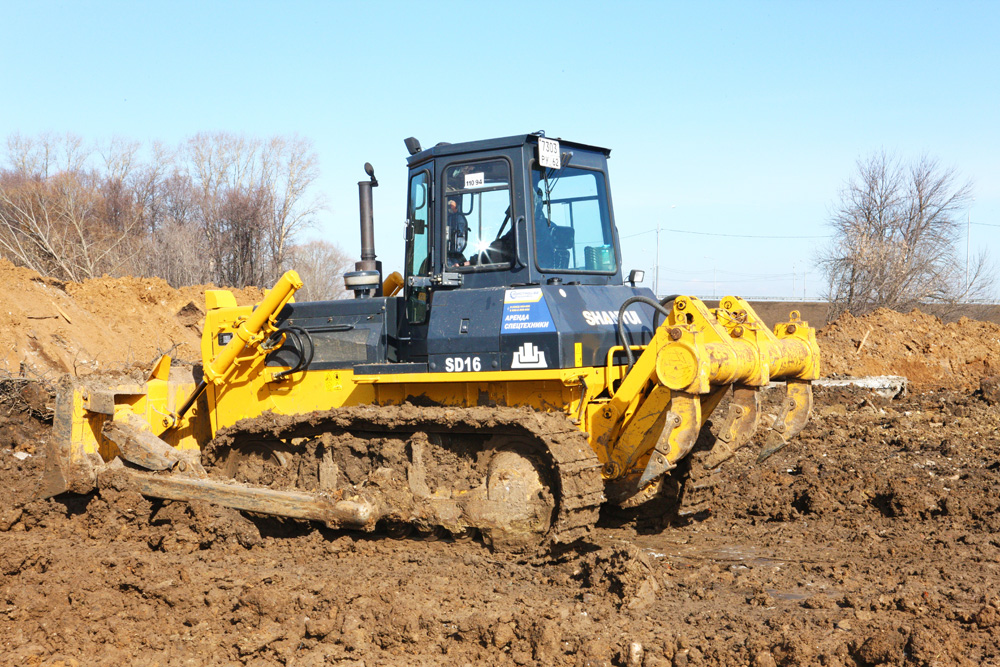

Фото бульдозера Shantui SD 16

Устройство

Бульдозер Шантуй имеет следующие основные элементы:

• Мотор способен функционировать непрерывно долгое время, потребляя мало энергии. Он является четырехтактным и снабжен системой охлаждения, которая работает на воде. Такой двигатель считается одним из самых экономичных в своём классе. Моторный отсек достаточно компактный, в него помещены базовые узлы и агрегаты, которые доступны для быстрой и легкой диагностики.
• Гидравлические элементы управления, затворы и цилиндры имеют надёжные характеристики. Именно они обеспечивают максимально полный контроль над основными функциями и движениями техники.
• Коробка передач не имеет ступеней, однако трансмиссия позволяет устанавливать передачи, не используя сцепление. В результате этого управлять бульдозером легко и просто.
• Ходовая часть характеризуется модульными траками. Такая конструкция создаёт максимально удобные условия для ремонта и замены отдельных траков и всей гусеничной системы.

Для одного и того же бульдозера могут применяться траки различной ширины, это дает уникальную возможность использовать технику на самых разнообразных грунтах.

• Кабина даёт оператору широкий обзор. Уникальные изоляционные материалы защищают не только от шума, но и вибрационных колебаний, которые возникают во время работы бульдозера. Встроенное оборудование способно поддерживать комфортный уровень не только температуры, но и влажности. Удобное водительское кресло и максимальная близость всех органов и рычагов управления существенно упрощают работу.

Технические характеристики

Технические характеристики бульдозера SD 16 в таблице:

Характеристики	Ед. измерения	Показатели
Масса	т	17
Давление на поверхность	МПа	0,067
Клиренс	мм	400
Радиус поворота	м	4,5-4,9
Рабочий уклон	град.	30
Гусеничная колея	мм	1880
Модель двигателя		Shangchai C 621 Steyr WD615TI-3А
Мощность	кВт/л. с.	120/160
Частота оборотов	об/мин	1850
Объем мотора	л	9,7
Затрачиваемое топливо	г/кВт*ч	214
Крутящий момент	Нм	764
Макс. скорость движения вперед	км/ч	9,63
Макс. скорость движения назад	км/ч	12,53

Модификации

Бульдозер Shantui SD 16 имеет следующие модификации:

1. SD-16C представляет собой угольную модификацию. Модель имеет плоский башмак и одну реборду, характеризуется большим объёмом отвала, большими размерами и относительно небольшим давлением на поверхность.
2. SD-16F — это так называемая лесная модель, которая имеет плоский башмак и одну реборду. Техника характеризуется небольшим объёмом отвала и возможностью дополнительного монтажа лебедки.
3. SD-16L специально создана для работы в болотистой местности, чем обусловлена увеличенная ширина кузовной части и небольшой объём отвала.

Для удобства машина снабжена треугольным башмаком, оказывает минимальное давление на поверхность.

Фото бульдозера Shantui SD 16L
4. SD-16R сконструирована для работы с отходами. Машина имеет треугольный башмак и большой объём отвала.

Технические характеристики модификаций таковы:

Характеристики	Ед. измерения	SD-16C	SD-16F	SD-16L	SD-16R
Длина	мм	5500	5140	4690	4690
Ширина	мм	3556	3970	3400	3400
Высота	мм	3100	3200	3130	3130
Масса	т	17	17	18,46	17,7
Давление на поверхность	МПа	0,067	0,067	0,027	0,027
Клиренс	мм	400	400	495	495
Радиус разворота	м	4,9	4,9	4,6	1,06
Тип отвала		угольный	прямой	прямой	серия R
Волочение	м3	5	4,4	3,8	8,3
Производительность	м3/ч	250	225	220	250
Ширина отвала	мм	3556	3970	4150	4150
Высота отвала	мм	1120	1090	960	1578
Масса отвала	кг	2672	—	1592	1592

Бульдозер SHANTUI SD16 (Шантуй СД16) технические характеристики, цена, фото, видео

Бульдозер SHANTUI SD16 является продуктом китайского . Модель изготовлена из износостойких материалов и подходит для эксплуатации в тяжелых условиях. SD16 – прямой конкурент бульдозера D65, выпускаемого Komatsu, отличающийся улучшенными характеристиками.
Шантуй СД16 представляет собой новейшую разработку китайского тракторостроения. Основной для создания бульдозера выступила 3D-модель, воплотившая в себе последние наработки в данном сегменте. SHANTUI SD16 отлично подходит для огромного спектра землеройных работ. Категория грунта для данного бульдозера особого значения не имеет. Модель широко востребована и в многообразных отраслях промышленности. Хорошая маневренность, маленький вес и некрупные удельное давление на грунт делают SHANTUI SD16 незаменимым помощником при выполнении многообразных задач в городских условиях.

Модификации

В создании бульдозера приняли участие японский Komatsu и американский Caterpillar. SHANTUI SD16 выпускается в нескольких модификациях:

1. SD-16 C – угольный вариант, получивший плоский башмак с одной ребордой. Модель имеет большую емкость отвала (5 куб.м.), среднее давление на грунт (0,067 Мпа) и значительные габариты.
2. SD-16 F – модификация с лесозащитой, дополненная плоским башмаком с ребордой. Модель имеет чуть меньшую емкость отвала в сравнении с SD-16 C (4,7-4,9 куб.м). На данный бульдозер опять же устанавливалась тяговая лебедка с тяговым усилием на нижних витках 240 Кн, на верхних витках – 136 кН.
3. SD-16 L – представляет собой бульдозер-болотоход с треугольным башмаком. Данная модель отличается большой шириной кузова и малой емкостью отвала (3,8 куб.м). Давление на грунт у SD-16 L составляет всего 0,027 Мпа.
4. SD-16 R – бульдозер, предназначенный для перемещения отходов. Модификация оборудована широким треугольным башмаком и огромным отвалом, емкостью 8,3 куб.м.

Эксплуатационные и технические характеристики

Технические характеристики китайского бульдозера соответствуют современным мировым стандартам. На технику устанавливается дизельный шестицилиндровый двигатель Shangchai C621 с рядным расположением цилиндров, водяным охлаждением и непосредственным впрыском топлива. Максимальная полезная мощность мотора составляет 160 лошадиных сил при частоте вращения 1850 оборотов в минуту. При этом крутящий момент достигает значения 764 Н*м. Рабочий объем силового агрегата равен 9,726 литрам. Минимальный удельный расход топлива составляет 17,29 литров за 1 час беспрерывной работы.

Бульдозер имеет гусеничный ход, что значительно повышает его проходимость. Траки соединяются по принципу модульного конструктора, что позволяет при необходимости оперативно заменить вышедшее из строя звено, не меняя всю цепь целиком. Трактор может быть быстро «переобут» в более широкие гусеницы для работы на болотистой местности или в гусеницы с дополнительными грунтозацепами для работы на песчаной или очень мягкой почве. Удельное давление на грунт составляет 0,067 мегапаскаль. Клиренс трактора равен 400 миллиметра, минимальный радиус разворота – 4,9 метрам, дорожная колея – 1,88 метрам, длина опорной гусеничной поверхности – 2,43 метрам. Техника может работать на уклоне крутизной до 30 градусов.

Shantui SD16 оснащается коробкой переключения передач с тремя передними и тремя задними скоростями. Они используются в зависимости от условий работы и загруженности трактора. Максимальная скорость на передней передаче составляет 9,63 км/ч, а на задней – 12,53 км/ч. Столь низкие скорости не позволяют трактору самостоятельно добираться до места эксплуатации. Он доставляется при помощи грузовых тягачей на платформе.

В гидравлической системе трактора создается максимальное давление до 14 мегапаскаль. Нагнетаемый поток составляет около 243 литров в минуту. За перекачивание жидкости отвечает шестеренный насос и 2 рабочих цилиндра. На бульдозер может быть установлен один из трех типов отвала: прямой, поворотный, U-образный. Первый имеет полезный объем 4,5 кубических метра, второй – 4,4 кубических метра, третий – 5 кубических метров. Прямой отвал используется для засыпания ям, котлованов и траншей, когда нет необходимости отбрасывать грунт в сторону. Поворотный отвал нужен для расчистки дорог, когда мешающую проезду массу необходимо сдвигать на обочину. U-образный отвал имеет широкие боковые крылья, которые позволяют убирать снег и складывать его в определенном месте, где он не будет никому мешать.

Габаритные размеры бульдозера: длина – 5,14 метров, ширина – 3,388 метров, высота – 3,032 метра. Полная рабочая масса составляет 17 тонн. Максимальное заглубление отвала – 540 миллиметров, максимальная высота подъема отвала – 1,095 метра.

Shantui SD16 с рыхлителем предназначен для предварительного разрыхления твердых, мерзлых или каменистых поверхностей. Рыхлитель может быть одностоечным или трехстоечным. Максимальная глубина рыхления составляет 572 миллиметра, максимальная высота подъема рыхлителя над поверхностью дороги – 592 миллиметра. Масса навесного оборудования – 1,71 тонн.

Двигатель

Шантуй СД16 оснащается дизельным 4-тактным рядным двигателем с непосредственным впрыском топлива и вертикальным расположением цилиндров. В данный бульдозер устанавливаются агрегаты модели C6121 (изготовитель Shangchai) и WD615T-3A (изготовитель Steyr). По техническим параметрам они практически одинаковы. Оба мотора имеют рабочий объем в 9,72 литра и мощность в 120 (160) кВт (л.с.). Благодаря демпферу, появившемуся в данных двигателях, были существенно увеличены показатели прочности, защиты от грязи и пыли и износостойкости.

Моторы Steyr и Shangchai выделяются значительной эффективностью и экономичностью. При этом большей популярностью все же пользуются продукты Shangchai, которые устанавливаются в каждый пятый трактор (бульдозер), выпускаемый в Поднебесной. Для них характерен пониженный расход горючего и низкий уровень шума. Кроме того, двигатели данного производителя сертифицированы по CAT.

Устройство бульдозера SHANTUI SD16

Конструкция Шантуй СД16 выполнена по модульной технологии, что позволяет оперативно производить ремонт техники. Эластичные буфера, соединяющие катки гусениц и кабину оператора, повышают износоустойчивость и сокращают тряску бульдозера.

Особенности конструкции

SHANTUI SD16 выгодно отличается от конкурентов рядом преимуществ, заложенных в его конструкции:

• благодаря дополнительной защите двигатель бульдозера может функционировать длительное время без остановки. Мотор Шантуй СД16 отличается значительной надежностью;
• бесступенчатая КП в купе с возможностью выбирать передачи без педали сцепления обеспечивают эффективность, простоту и легкость управления бульдозером;
• модель характеризуется отличными ходовыми качествами. Благодаря широкому гусеничному шасси спецтехника легко преодолевает труднопроходимые участки, а передвижение задним ходом особых проблем у водителя Шантуй СД16 не вызовет;
• большой просвет между гусеницами, опорные (12 штук) и поддерживающие (2 штуки) катки гарантируют устойчивость модели при эксплуатации. Работы на SHANTUI SD16 можно осуществлять даже на площадках с 30-градусным углом наклона;
• спецтехника имеет некрупные габариты и малый показатель давления на грунт;
• посредством улучшенной системы управления, созданной на базе гидравлики, достигается эффективное управление рабочими функциями и ходом бульдозера. В системе присутствуют цилиндры нового типа и импортные гидрозатворы. Сама она отличается удобством управления и эргономичностью. Так, рукоятки управления всегда находятся под рукой оператора;
• Шантуй СД16 имеет рыхлитель и отвал, которые можно использовать даже при каменистом или мерзлом грунте;
• техническое оснащение и дизайн кабины оператора оператора SHANTUI SD16 отвечают последним нормам эргономичности. Уникальная 6-гранная конструкция кабины оператора оператора, имеющей сплошное остекление для поддержания кругового обзора всей области, обеспечивает свободу и просторность рабочего пространства. опять же в кабине оператора устанавливаются системы подогрева и кондиционер. Благодаря специализированным изолирующим материалам вибрация и шум сокращены до минимума. Особой гордостью Шантуй СД16 является кресло Grammer, снижающее утомляемость водителя.

Преимущества и недостатки бульдозеров Шантуй

Китайские бульдозеры Shantui отличает:

• Широкий ассортимент и конфигураций. Покупатель может выбрать бульдозер, как для конкретной задачи, так и универсальные варианты. В линейке продуктов представлены различные по массе и размерам образцы, отличающиеся по своей функциональности и производительности модели.
• Современные технологии. Улучшить качество продукции, усовершенствовать технологические возможности позволило сотрудничество с японскими производителями землеройных машин. Компания официально сотрудничает с заводами, перенимая их технологию и запатентованные новинки. Особенное внимание уделяется двигателю. Этот агрегат изготовлен из оригинальных японских запчастей.

Проверенное временем качество. Компания, владеющая ТМ, считается лидером по производству бульдозеров в Китае. Изделия фирмы ориентированы как на внутренний, так и внешний рынок. Предприятие представляет свою продукцию на европейских рынках, успешно конкурируя с такими всемирно известными марками как Dressta, Liebherr, Caterpillar.

• Отличное сочетание цены/качества. Купить бульдозер Shantui рекомендовано: — Частным лицам. Услуги землеройной техники пользуются устойчивым спросом. Решение приобрести бульдозер Shantui sd позволит начать собственное дело с минимальными капиталовложениями. — Компаниям. Техника этой торговой марки рекомендована для использования как специализирующихся на дорожно-строительных работах предприятиях, так и иным фирмам, чья потребность в таком роде технике носит периодический характер. Бульдозеры Шантуй, цена на которые не высока, быстро окупят свое приобретение.

К недостаткам техники относят ограниченный ассортимент навесного оборудования, производимого фирмой-изготовителем. Эти конструкции приходится либо адаптировать на базе существующих универсальных решений либо конструировать самостоятельно.

Сколько стоит бульдозер Шантуй

Стоимость этой техники зависит от рядка характеристик техник. В частности к таковым показателям относятся: вес и конфигурация. Подробнее узнать о стоимости выбранной модели можно у консультанов нашей компании по бесплатному телефону. Продажа китайский бульдозеров Шантуй – одно из направлений деятельности нашей компании. Прямое сотрудничество с непосредственным производителем техники позволило установить минимальную торговую наценку на машины. Представленные в каталоге единицы бульдозеров Шантуй СД находятся на гарантии.
