Характеристики Shantui SD32. Обзор бульдозера Shantui SD32
- 1. Технические характеристики Shantui SD32, масса
- 2. Габариты
- 3. Двигатель Shantui SD32
- 4. Кабина и органы управления
- 5. Техническое обслуживание
- 6. Модификации
- 7. Аналоги
- 8. Видео

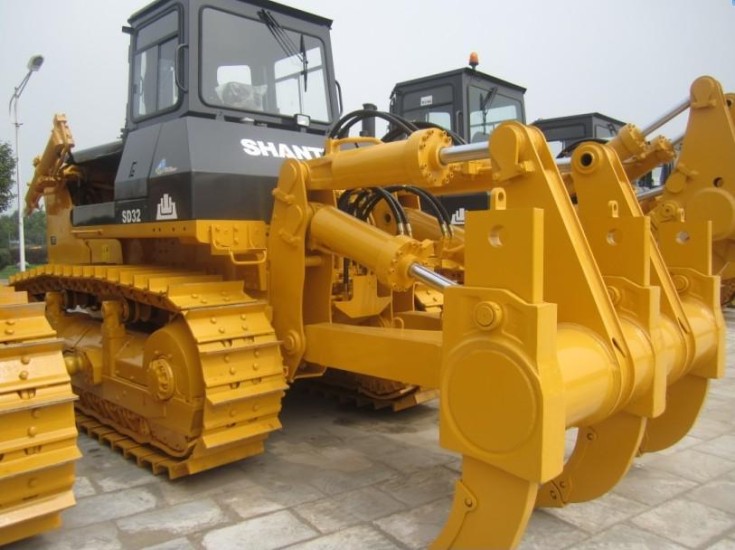

Источник фото: sts-amur.ruФото Shantui SD32
Технические характеристики Shantui SD32, масса
В зависимости от работ, которые предстоит выполнять, можно сделать выбор в пользу одного из трех доступных типов отвалов: прямой поворотный (размеры – 4 130×1 590 мм), угловой (5 000×1 140 мм) или полусферический (4 030×1 720 мм). Максимальный объем грунта, который можно перемещать с помощью сферического отвала (самая вместительная модель), – 8,4 куб.м. Приведем еще несколько характеристик переднего рабочего оборудования: максимальная высота подъема достигает 1 560 мм, заглубление возможно на 560 мм. Масса – от 4,5 до 4,9 т.
В случае если вам дополнительно необходим рыхлитель, производитель предлагает однозубый или трехзубый варианты. Высота подъема данных органов составляет 955 и 883 мм соответственно, заглубление – 1 250 и 842 мм. Масса рыхлителя – 3 242-3 800 кг.
Рабочий вес | 37,2 тонны |
Мощность двигателя (при 1800 об/мин) | 235 кВт/320 л.с. |
Объем отвала | 5,4-8,4 куб.м |
Удельное давление на грунт | 0,105 MПа |
Скорость переднего хода | 3,6/6,6/11,5 км/ч |
Скорость заднего хода | 4,4/7,8/13,5 км/ч |
Shantui SD32 способен передвигаться со скоростью до 11,5 км/ч (передняя передача). При необходимости движения назад, данное значение достигает 13,5 км/ч. Заявленная ширина гусеничного трака – 560 мм, давление на грунт – 0,105 МПа. Ширина колеи – 2 140 мм. С каждой стороны гусениц присутствует по два поддерживающих и семь опорных катков. При проектировании ходовой части отдано предпочтение подвеске с балансирным брусом. Номинальное тяговое усилие – 318,2 кН.
Как заявляется в спецификациях, данный бульдозер сохраняет свои рабочие характеристики при использовании в высокогорье вплоть до высоты 3 500 м. Уклон, на котором разрешается эксплуатировать SD32, может доходить до 30 градусов. Минимальный радиус поворота – 3,8 м.
Источник фото: avp-group.suСкорость передвижения бульдозера Shantui SD32 составляет 11,5 км/ч
Габариты
Размеры приведены для машины без учета рабочего оборудования.
Длина х Ширина х Высота | 6 880×4 130×3 725 мм |
Ширина гусеничного башмака | 560 мм |
Колея гусеничного хода | 2 140 мм |
Минимальный дорожный просвет | 500 мм |
Двигатель Shantui SD32
Разработчики выбрали в качестве двигателя для бульдозера Shantui SD32 дизельный агрегат Cummins NTA855-C360S10. Его конструкция включает турбонагнетатель и интеркулер. Тип двигателя – рядный четырехтактный шестицилиндровый с водяным охлаждением. Обороты двигателя устанавливаются с помощью центробежного всережимного регулятора. А система охлаждения представляет собой устройство с принудительной циркуляцией с помощью корпусного насоса, а также включает вентилятор.
Номинальный расход топлива в инструкции по эксплуатации указан на уровне 245 г/кВт*ч, объем топливного бака – 600 л. Предварительный подогреватель двигателя устанавливается по спецзаказу.
Модель двигателя | Cummins NTA855-C360S10 |
Количество цилиндров | 6 |
Диаметр цилиндра | 139,7 мм |
Ход поршня | 152,4 мм |
Общий рабочий объем цилиндров | 14,01 л |
Кабина и органы управления
Краткая информация о силовой передаче: трансмиссия – планетарная, с многодисковым сцеплением и принудительной смазкой; гидротрансформатор – одноуровневый, однофазный, трехэлементный; тормоз – мокрого типа, с прямым гидравлическим управлением интерлинком.
Как на многих моделях Shantui, на SD32 установлена шестигранная кабина. Более комфортной работу делает регулируемое, в том числе в соответствии с весом оператора, кресло.

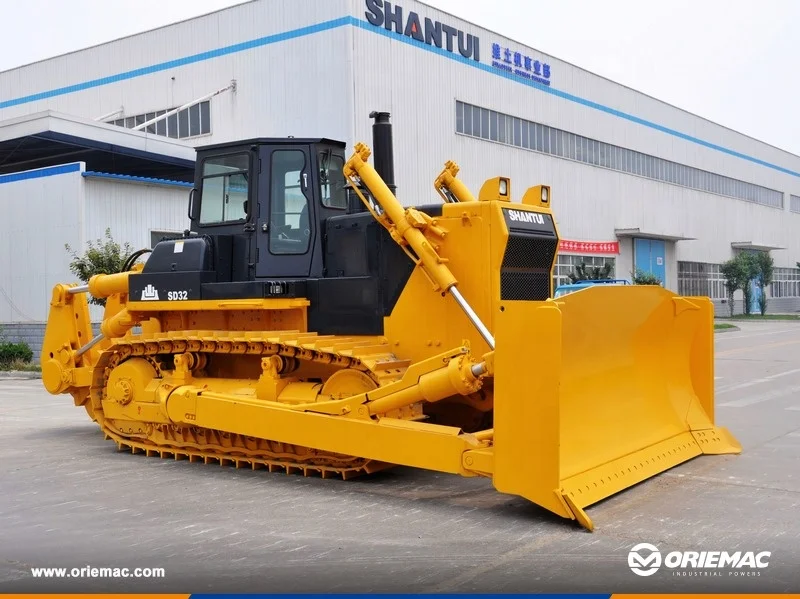

Источник фото: svs-amur.ruФото Shantui SD32
Максимальное давление в гидравлической системе заявлено на уровне 14 мПа, каждый из двух рабочих цилиндров имеет диаметр 120 мм. Установлен шестереночный насос. Гидравлический бак вмещает 164 л.
Управление подачей топлива бульдозера shantui sd32, переключением передач, работой отвала, рулевое управление гусеницами, замедление хода, блокировка отвала выполняется с помощью отдельных рычагов.
Техническое обслуживание
Машина проста в обслуживании: она оснащена гидромеханической трансмиссией, гидросервированным управлением и прочими проверенными временем решениями.
Модификации
Shantui SD32 – базовая модель, на основе которой были разработаны бульдозеры 32W, 32D и 32-5.
Аналоги
К аналогам данной машины можно отнести следующие модели: Shantui SD32D, Shantui SD32G, Cathefeng D8R2, Huang Gong HD320-3, Shantui SD32F, Shantui SD32W, XGMA TY320, Pengpu PD320Y, Sinomach TY320, LiuGong B320.
Видео
Видео – с канала Ивана Галкина
Shantui SD32 – спецификация, фото, видео, обзор
Главная / Бульдозеры / Shantui SD32: спецификация, внешний вид
- Тип: Бульдозеры;
- Производитель: SHANTUI;
- Модель: Shantui SD32.
Shantui SD32 фото
Shantui SD32 описание
Бульдозер Shantui SD32 был создан на базе предыдущей модели TY320B. Основное предназначение машины – земляные работы средних объемов, а также угольные разрезы. Эксплуатационная масса составляет чуть более 37 тонн. Максимальная мощность – 235 кВт (при 2 000 об/мин)
В зависимости от работ, которые предстоит выполнять, можно сделать выбор в пользу одного из трех доступных типов отвалов: прямой поворотный (размеры – 4 130×1 590 мм), угловой (5 000×1 140 мм) или полусферический (4 030×1 720 мм). Максимальный объем грунта, который можно перемещать с помощью сферического отвала (самая вместительная модель), – 8,4 куб.м. Приведем еще несколько характеристик переднего рабочего оборудования: максимальная высота подъема достигает 1 560 мм, заглубление возможно на 560 мм. Масса – от 4,5 до 4,9 т.
В случае если вам дополнительно необходим рыхлитель, производитель предлагает однозубый или трехзубый варианты. Высота подъема данных органов составляет 955 и 883 мм соответственно, заглубление – 1 250 и 842 мм. Масса рыхлителя – 3 242-3 800 кг.
Shantui SD32 способен передвигаться со скоростью до 11,5 км/ч (передняя передача). При необходимости движения назад, данное значение достигает 13,5 км/ч. Заявленная ширина гусеничного трака – 560 мм, давление на грунт – 0,105 МПа. Ширина колеи – 2 140 мм. С каждой стороны гусениц присутствует по два поддерживающих и семь опорных катков. При проектировании ходовой части отдано предпочтение подвеске с балансирным брусом. Номинальное тяговое усилие – 318,2 кН.
Как заявляется в спецификациях, данный бульдозер сохраняет свои рабочие характеристики при использовании в высокогорье вплоть до высоты 3 500 м. Уклон, на котором разрешается эксплуатировать SD32, может доходить до 30 градусов. Минимальный радиус поворота – 3,8 м.
Размеры приведены для машины без учета рабочего оборудования.
Разработчики выбрали в качестве двигателя для бульдозера Shantui SD32 дизельный агрегат Cummins NTA855-C360S10. Его конструкция включает турбонагнетатель и интеркулер. Тип двигателя – рядный четырехтактный шестицилиндровый с водяным охлаждением. Обороты двигателя устанавливаются с помощью центробежного всережимного регулятора. А система охлаждения представляет собой устройство с принудительной циркуляцией с помощью корпусного насоса, а также включает вентилятор.
Номинальный расход топлива в инструкции по эксплуатации указан на уровне 245 г/кВт*ч, объем топливного бака – 600 л. Предварительный подогреватель двигателя устанавливается по спецзаказу.
Краткая информация о силовой передаче: трансмиссия – планетарная, с многодисковым сцеплением и принудительной смазкой; гидротрансформатор – одноуровневый, однофазный, трехэлементный; тормоз – мокрого типа, с прямым гидравлическим управлением интерлинком.
Как на многих моделях Shantui, на SD32 установлена шестигранная кабина. Более комфортной работу делает регулируемое, в том числе в соответствии с весом оператора, кресло.
Максимальное давление в гидравлической системе заявлено на уровне 14 мПа, каждый из двух рабочих цилиндров имеет диаметр 120 мм. Установлен шестереночный насос. Гидравлический бак вмещает 164 л.
Управление подачей топлива бульдозера shantui sd32, переключением передач, работой отвала, рулевое управление гусеницами, замедление хода, блокировка отвала выполняется с помощью отдельных рычагов.
Машина проста в обслуживании: она оснащена гидромеханической трансмиссией, гидросервированным управлением и прочими проверенными временем решениями.
Shantui SD32 – базовая модель, на основе которой были разработаны бульдозеры 32W, 32D и 32-5.
К аналогам данной машины можно отнести следующие модели: Shantui SD32D, Shantui SD32G, Huang Gong HD320-3.
Что касается тех. обслуживания и устранения неисправностей, то необходимо следовать инструкциям и правилам.
Технические характеристики Shantui SD32
Рабочий вес | 37,2 тонны |
Мощность двигателя (при 1800 об/мин) | 235 кВт/320 л.с. |
Объем отвала | 5,4-8,4 куб.м |
Удельное давление на грунт | 0,105 MПа |
Скорость переднего хода | 3,6/6,6/11,5 км/ч |
Скорость заднего хода | |
Длина х Ширина х Высота | 6 880×4 130×3 725 мм |
Ширина гусеничного башмака | 560 мм |
Колея гусеничного хода | 2 140 мм |
Минимальный дорожный просвет | 500 мм |
Модель двигателя | Cummins NTA855-C360S10 |
Количество цилиндров | 6 |
Диаметр цилиндра | 139,7 мм |
Ход поршня | 152,4 мм |
Общий рабочий объем цилиндров | 14,01 л |
Shantui SD32 видео
youtube.com/embed/oLCJGkLQV9I?enablejsapi=1&rel=0&autoplay=0&cc_load_policy=0&iv_load_policy=1&loop=0&modestbranding=0&showinfo=1&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=2&” title=”YouTube player” allow=”autoplay; encrypted-media” allowfullscreen=”” data-no-lazy=”1″ data-skipgform_ajax_framebjll=”” name=”_ytid_84644″>Отзывы о Shantui SD32
Бульдозер отличается наличием централизованного контроля систем давления, потому диагностика и тестирование неполадок существенно упрощаются. Улучшение качества передачи и снижение вибрации достигаются благодаря наличию демпферов между мотором и силовой передачей.
Кроме основной комплектации при необходимости можно установить:
Главный приводной вал: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием)
- Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка
- Скорость хода:
Бульдозер SHANTUI SD32 | nkb.
kzСкачать презентацию
Мы с удовльствием ответим на все Ваши вопросы и сделаем лучшее предложение!
Надежность:
Система впуска с радиальным уплотнением эффективно продлевает срок службы двигателя.
Эффективность:
Системы привода и двигателя идеально согласованы для достижения более обширной зоны высокой эффективности и более высокой эффективности трансмиссии
Комфорт:
Интеллектуальный дисплей и терминал управления, а также система кондиционирования и отопления установлены для обеспечения более персонализированного вождения и вождения, а также позволяют вам в любое время понять состояние системы, отличаясь высоким интеллектом и удобством.
Габариты Бульдозер SHANTUI SD32
E длина – 6 880 мм; B ширина – 4 130 мм; C высота – 3 725 мм;
Хиты продаж
Надежная доступная спецтехника.
В наличии
Фронтальный погрузчик CLG830H
WeiChai WP6G125E201
92 кВт
1,8 м3
30900 $
Подробнее
В наличии
Фронтальный погрузчик LG938
POWER-HF4102Turbo
2500 кг
1.
от 22000 $
Подробнее
В наличии
Вилочный погрузчик CPCD50-AXG53
Дизель 4D35ZG31-005
5000 кг
от 3000 мм
от 28000 $
Подробнее
В наличии
Вилочный погрузчик CPCD30-AG2
Дизель C490BPG
3000 кг
3000 мм
14700 $
15800 $
Подробнее
Хит продаж
Экскаватор-погрузчик LiuGong CLG777A
Weichai WP4G95E221
Carraro (Италия)
Рычаг
от 66500 $
Подробнее
В наличии
Мини фронтальный погрузчик Wecan 830
XINCHAI A498BPG
45 кВт (62 л. с.)
0.47 м3
от 23900 $
Подробнее
Хит продаж
Автогрейдер LiuGong CLG 4215D (6WD)
Сummins 6LTAA9.3
162 кВт (220 л.с.)
984 H.
117000 $
125000 $
Подробнее
В наличии
Фронтальный погрузчик CLG835H
WeiChai WP6G125E201
92 кВт
1,8 м3
32500 $
Подробнее
Смотреть все
Финансовые программы
Выкуп техники
Решаем ваш вопрос с продажей старой техники!
деньги в день обращения
бесплатная оценка
высокий процент
Подробнее
Кредит
Берите сейчас, платите потом!
деньги в день обращения
бесплатная оценка
высокий процент
Подробнее
Рассрочка
Техника в рассрочку переплата – 0%
0% годовых в тенге
от 20 000 000 тенге
от 4 до 24 месяцев
Подробнее
ТRADE IN
Решение нескольких проблем одновременно!
16% годовых в тенге
срок от 37 месяцев
сумма от 15 млн. тенге
Подробнее
Лизинг
Оборудование само себя окупает!
16% годовых в тенге
срок от 37 месяцев
сумма от 15 млн. тенге
Подробнее
Лизинг физ. лиц
Впервые на рынке строительной техники!
14% годовых в тенге
до 3-х лет
сумма от 15 млн. тенге
Подробнее
Оставить заявку
Преимущества
НАЛИЧИЕ
Более 500 единиц техники всегда в наличии на нашем складе;
ОПЫТ
Реализовано более 5000 единиц техники;
СЕРВИС
Техническая поддержка и сервисное обслуживание техники
МОБИЛЬНОСТЬ
Оперативное выездное сервисное обслуживание;
ЗАПЧАСТИ
Собственный автоматизированный склад запасных частей и расходных материалов;
ГЕОГРАФИЯ
Филиалы NKB Group в Нур-Султане, Актобе и Шымкенте;
ФИНАНСЫ
Свои финансовые программы: Кредит, Лизинг, Trade-IN, Рассрочка;
ГАРАНТИЯ
Гарантийное обслуживание техники;
ФУНКЦИОНАЛЬНОСТЬ
Комплектация техники любым типом навесного оборудования;
БУЛЬДОЗЕР SHANTUI SD32 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
содержание . . 150 151 152 153 154 155 156 157 158 159 ..
Бульдозер SHANTUI SD32, снаряженная масса (кг): 37200, мощность двигателя 235 кВт., объем отвал: 10/11.9/6 м3
Бульдозер SHANTUI SD32
Характеристики |
Бульдозер SHANTUI SD32 |
||||
Производитель: | SHANTUI | ||||
Модель: | SD32 | ||||
Двигатель | |||||
Производитель двигателя: | Cummins | ||||
Модель двигателя: | NT855-C360S10 | ||||
Тип: | Встроенный с водяным охлаждением четырехтактный с непосредственным впрыском с турбонаддувом | ||||
Количество цилиндров: | 6 | ||||
Диаметр цилиндра*ход цилиндра (мм): | 139. 7х152.4 | ||||
Объем двигателя (мл): | 14.010 | ||||
Номинальная мощность, (кВт/л.с.): | 235/320 | ||||
Номинальная скорость оборотов, (обр/мин): | 2000 | ||||
Максимальный крутящий момент(Н·м): | 1033/1400 | ||||
Расходуемое кол. топливо (г/км.ч): | 207 | ||||
Вес двигателя (кг): | |||||
Коэффициент сжатия: | |||||
Шум двигателя (Дб): | |||||
Габаритные размеры ДхШхВ (мм): | |||||
Пусковой двигатель: | Стартер | ||||
Ходовая система | |||||
Тип: | Тип хода распределенной ширины, подвесной структуры балансирной балкой | ||||
Количество катков: | 2 каждой стороны | ||||
Опорные катки: | 7 каждой стороны | ||||
Тип гусеницы: | Всборе один бошмак 41 (с каждой стороны) | ||||
Ширина башмаков (мм): | 560 | ||||
Шаг гусеницы: | 228. 6 | ||||
Длина и давление на грунт (мм/МПа): | 3150/0.105 | ||||
Допустимый уклон (º): | 30 | ||||
Скорость передача I вперед(назад): | 0-3,6 (0-4,4) | ||||
Скорость передача II вперед(назад): | 0-6,6 (0-7,8) | ||||
Скорость передача III вперед(назад): | 0-11,5 (0-13,5) | ||||
Габаритные характеристики | |||||
Габариты ДхШхВ (без рыхлителя) (мм): | 6880x4130x3725 | ||||
Ширина колея (мм): | 2140 | ||||
Весовые характеристики | |||||
Снаряженная масса (без рыхлителя) (т): | 37. 2 | ||||
Отвал | |||||
Тип: | Прямой поворотный отвал | Универсальный полусферический отвал | Угловой отвал | ||
Емкость отвала (м3): | 10 | 11.9 | 6 | ||
Габариты отвала (ДхШ) (мм): | 4130×1590 | 4030×1720 | 5000×1140 | ||
Заглубление отвала (мм): | 560 | ||||
Подъем отвала (мм): | 1560 | ||||
Рыхлитель | |||||
Тип: | Трехзубый рыхлитель | Однозубый рыхлитель | |||
Заглубление рыхлителя (мм): | 842 | 1250 | |||
Подъем рыхлителя (мм): | 883 | 955 |
содержание . . 150 151 152 153 154 155 156 157 158 159 ..
Бульдозеры Shantui SD32 в Чите: 100-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Чита
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Дом и сад
Дом и сад
Электротехника
Электротехника
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное
Бульдозеры Shantui SD32
Башмак L-660 (для Shantui SD32, Komatsu D155) 228Б
В МАГАЗИНЕще цены и похожие товары
Сегменты колеса ведущего для Shantui SD32, Komatsu D155 (9 сегментов)
В МАГАЗИНЕще цены и похожие товары
Башмак L-610 (для Shantui SD32, Komatsu D155) 228Б
В МАГАЗИНЕще цены и похожие товары
99 500
Гидроцилиндр подъема отвала левый 175-63-13300 бульдозера Shantui SD32
В МАГАЗИНЕще цены и похожие товары
Башмак L-710 (для Shantui SD32, Komatsu D155) 228Б
В МАГАЗИНЕще цены и похожие товары
Звено SHANTUI правое для SD32
В МАГАЗИНЕще цены и похожие товары
35 000
Каток двубортный для Shantui SD32, Komatsu D155
В МАГАЗИНЕще цены и похожие товары
122 000
Колесо направляющее для Shantui SD32, Komatsu D155
В МАГАЗИНЕще цены и похожие товары
Болт и гайка на колесо ведущее для Shantui SD32
В МАГАЗИНЕще цены и похожие товары
16 600
Каток поддерживающий для Shantui SD32, Komatsu D155
В МАГАЗИНЕще цены и похожие товары
Башмак L-760 (для Shantui SD32, Komatsu D155) 228
В МАГАЗИНЕще цены и похожие товары
Клапан ГТР сливной на бульдозер Shantui SD22, SD32 195-13-16100
В МАГАЗИНЕще цены и похожие товары
22 400
Каток двубортный Shantui SD32 175-30-00496/175-30-00499
В МАГАЗИНЕще цены и похожие товары
Сегмент ведущего колеса 3-х зубый на Shantui SD32 175-27-22325
В МАГАЗИНЕще цены и похожие товары
Муфта 175-13-21662 на бульдозер Shantui SD32
В МАГАЗИНЕще цены и похожие товары
Лента тормозная 175-33-00080 бульдозера Shantui SD32
В МАГАЗИНЕще цены и похожие товары
Башмак L-560 (для Shantui SD32, Komatsu D155) 228Б (рис. 2)
В МАГАЗИНЕще цены и похожие товары
Клапан ГТР перепускной бульдозера Shantui SD32 175-13-26401
В МАГАЗИНЕще цены и похожие товары
Форсунка бульдозера Shantui SD32 4914537
В МАГАЗИНЕще цены и похожие товары
14 000
Генератор ( 24V/60A ) на двигатель NTA855 бульдозера SHANTUI SD32 4061007
В МАГАЗИНЕще цены и похожие товары
Болт/гайка сегмента 178-27-11150/01803-12430 бульдозера Shantui SD32
В МАГАЗИНЕще цены и похожие товары
12 900
Насос (помпа) ГТР бульдозера Shantui SD32 175-13-21124
В МАГАЗИНЕще цены и похожие товары
Башмак L-910 (для Shantui SD32, Komatsu D155) LT228
В МАГАЗИНЕще цены и похожие товары
29 000
Каток однобортный для Shantui SD32, Komatsu D155
В МАГАЗИНЕще цены и похожие товары
12 560
Каток поддерживающий бульдозера Shantui SD32 175-30-00513/175-30-00517
В МАГАЗИНЕще цены и похожие товары
61 950
Сердцевина интеркулера 3028997 бульдозера Shantui SD32
В МАГАЗИНЕще цены и похожие товары
75 300
Радиатор масляный 175-03-С2100А бульдозера Shantui SD32
В МАГАЗИНЕще цены и похожие товары
51 650
Ступица на бульдозер Shantui SD32 175-27-31384
В МАГАЗИНЕще цены и похожие товары
2 страница из 18
Запчасти Shantui SD32
Компания «Спецтех-ДВ» специализируется на поставках запасных частей к спецтехнике SHANTUI. На складе в г. Комсомольске-на-Амуре вы можете приобрести основные расходные материалы. Если нужной запчасти не окажется на складе, специалисты компании организуют оперативную поставку. | ||
Shantui SD32 | ||
№ п/п | Наименование товара | Каталожный номер |
ХОДОВАЯ ЧАСТЬ | ||
1 | Амортизатор | 175-50-12110 |
2 | Башмак | 228MA-00156 |
3 | Болт | 01010-51650 |
4 | Болт | 01010-51655 |
5 | Болт | 175-30-23172 |
6 | Болт (катка) | 01011-52415(01011-62415) |
7 | Болт+гайка башмака | 228МА-00062 |
8 | Болт+гайка крепления сегментов SD32 | (178-27-11150)/01803-12430 |
9 | Вал | 170-30-23121 |
10 | Втулка | 175-30-24361 |
11 | Втулка | 177-50-11160 |
12 | Втулка | 175-50-31160 |
13 | Втулка | 8N5305 |
14 | Втулка | 228MC-00032 |
15 | Гусеница | 228MA-41156 |
16 | Защита катка | 175-30-32175 |
17 | Защита катка | 175-30-32185 |
18 | Защита катка | 175-30-32195 |
19 | Звено гусеницы (левое) | 228MC-00011 |
20 | Звено гусеницы (правое) | 228MC-00021 |
21 | Каток двубортный | 175-30-00496 |
22 | Каток однобортный | 175-30-00486 |
23 | Каток поддерживающий | 175-30-00513 |
24 | Клапан | 07959-30000 |
25 | Клапан | 195-30-13191 |
26 | клин/ палец | 07052-21624 |
27 | Кольцо | 04064-07025 |
28 | Кольцо износа поршня цилиндра | 170-30-14230 |
29 | крышка | 175-30-34161 |
30 | Механизм натяжения гусеницы | VD32A30700100 |
31 | Направляющее колесо | 175-30-00572 |
32 | Опора | 175-71-21182 |
33 | Опора | 175-50-32111 |
34 | Опора | 175-50-22131 |
35 | Опора | 175-71-31183 |
36 | Опора | 175-71-31233 |
37 | Опора направляющего колеса | 175-30-33272 |
38 | Палец | 228MC-00042 |
39 | Палец | 175-71-21221 |
40 | Палец | 175-50-21134 |
41 | Пластина | 175-30-33214 |
42 | Поршень | 170-30-14211 |
43 | Пробка | 170-30-91130 |
44 | Прокладка | 150-30-13442 |
45 | Прокладка | 195-61-45140 |
46 | Прокладка | 175-30-24270 |
47 | Прокладка | 228MC-00052 |
48 | пружина | 01602-21648 |
49 | Пружина механизма натяжения | 175-30-34180 |
50 | Пружина механизма натяжения | 175-30-34190 |
51 | Сегмент | 175-27-22325 |
52 | Статор | 154-13-42110 |
53 | Суппорт (опора направляющего колеса) | 176-30-43121 |
54 | Суппорт (пора направляющего колеса) | 176-30-43111 |
55 | Тормозная лента левая | 175-33-00080 |
56 | Тормозная лента правая | 175-33-00090 |
57 | Уплотнение | 175-30-24242 |
58 | Уплотнение | 177-50-11170 |
59 | Цепь гесуничная (41 звено) | 228МС-41000 |
60 | Цилиндр | 175-30-24222 |
61 | Шайба | 01602-22472 |
62 | Шайба | 228MC-00053 |
63 | Шланг | 6710-13-5780 |
КОРОБКА ПЕРЕДАЧ | ||
1 | Коробка передач в сборе | 175-15-00226 |
2 | Вал | 175-15-21271 |
3 | Вал (Ось сателлита длинная) | 175-15-42512 |
4 | Вал (Ось сателлита малая) | 175-15-42532 |
5 | Вал (ось сателлита) | 175-15-42552 |
6 | Вал+шестерня | 178-15-13240Т |
7 | Диск | 175-15-12715 |
8 | Клапан смазки | 175-15-44005 |
9 | Кольцо | 07000-63040 |
10 | Кольцо | 07002-01223 |
11 | Кольцо | 07000-62016 |
12 | Муфта управления в сборе | 175-22-00032 |
13 | Пластина | 175-15-42721 |
14 | Пластина | 175-15-12720 |
15 | Подшипник | 175-15-43270 |
16 | Подшипник | 178-15-19330 |
17 | Подшипник | 178-15-19350 |
18 | Поршень | 175-15-42860 |
19 | Поршень | 175-15-42870 |
20 | Поршень | 175-15-42740 |
21 | Шестерня | 175-15-42122 |
22 | Шестерня | 175-15-42491 |
23 | Шестерня | 175-15-43232 |
24 | Шестерня | 175-15-43272 |
25 | Шестерня | 178-15-13240 |
26 | Шестерня (сателит) | 175-15-42451 |
27 | Шестерня (сателит) | 175-15-42471 |
ГТР | ||
1 | Вал | 175-13-21654 |
2 | Клапан ГТР 22/23/32 | 195-13-16100 |
3 | Клапан ГТР 22/23/32 | 175-13-26401 |
4 | Кольцо уплотнительное | 175-13-11720 |
5 | Муфта | 175-13-21662 |
6 | Муфта в сборе | 175-13-21641 |
7 | Насосное колесо | 175-13-21160 |
8 | Подшипник | 175-13-21160 |
9 | Подшипник | 06040-06313 |
10 | Подшипник ГТР | 175-13-21240 |
11 | Статор | 175-13-22313 |
12 | Турбина | 154-13-41510 |
13 | Турбина в сборе | 175-13-21513 |
14 | Уплотнение | 175-13-22730 |
15 | Шестерня | 175-13-24111 |
БОРТОВАЯ | ||
1 | Болт | 175-27-12181 |
2 | Втулка | 175-61-15140 |
3 | Втулка | 175-61-15151 |
4 | Втулка | 175-27-31411 |
5 | Втулка | 175-27-31441 |
6 | Гайка | 01582-12419 |
7 | Гайка | 175-27-22150 |
8 | Защита бортовой (лев) | 175-27-32611 |
9 | Защита бортовой (прав) | 175-27-32641 |
10 | Пластина | 170-27-31370 |
11 | ступица в сборе | 175-27-31394Т |
12 | Шестерня | 175-27-31255 |
13 | Шестерня большая | 175-27-31362 |
14 | Шестерня двойняшка (вал-шестерня) | 175-27-31233 |
15 | Шестерня малышка | 175-27-31495 |
ШЛАНГИ, РЕМКОМПЛЕКТЫ | ||
1 | Кольцо | 07000-42110 |
2 | Патрубок в сборе | 07332-02400 |
3 | Патрубок вентилятора | 175-03-C1330 |
4 | Патрубок радиатора | 175-03-C1380 |
5 | Ремкомплект ГТР | 175-13-00001 |
6 | Ремкомплект цилиндра натяжного колеса | 175-30-21000 |
7 | Ремкомплект цилиндра перекоса отвала | 175-63-52000 |
8 | Ремкомплект цилиндра подъема отвала | 175-63-13000 |
9 | Ремкомплект цилиндра риппера | 175-63-40000 |
10 | РК г\ц перекоса риппера | 175-63-43000 |
11 | РК коробки передач | 85692 |
12 | Шланг | 175-03-С1360 |
13 | Шланг | 175-03-C1420 |
14 | Шланг | 195-03-13131 |
15 | Шланг | 23Y-04-00008 |
16 | Шланг | 07109-20517 |
17 | Шланг | 07283-22738 |
18 | Шланг | 07260-04117 |
19 | Шланг | 07102-21013 |
20 | Шланг | 07102-20603 |
21 | Шланг | 07102-21004 |
22 | Шланг | 07113-00320 |
23 | Шланг | 07102-20305 |
24 | Шланг | 07102-20606 |
25 | Шланг | 07102-20417 |
26 | Шланг | 07102-21014 |
27 | Шланг | 07102-20303 |
28 | Шланг | 07119-01408 |
29 | Шланг | 07102-21011 |
30 | Шланг | 07114-01406 |
31 | Шланг | 07102-20615 |
32 | Шланг | 175-49-23380 |
33 | Шланг | 07118-01214 |
34 | Шланг | 07102-20413 |
35 | Шланг | 07100-21406 |
39 | Шланг ((ГЦ перекоса отвала ) зам. 07102-20506 | 07113-00506 |
40 | Шланг (ГЦ подъема отвала 1) | 07114-01006 |
41 | Шланг (ГЦ подъема отвала 2) | 07114-01013 |
42 | Шланг (ГЦ подъема отвала 3) | 07114-01009 |
43 | Шланг (ГЦ риппера) | 07114-01015 |
44 | Шланг (от гидробака к Гидр Насосу) | 07114-01409 |
45 | Шланг (топл. Бака) | 24Y-04-40000 |
46 | Шланг (топл. Бака) | 24Y-04-30000 |
ГИДРОЦИЛИНДРЫ/НАСОСЫ | ||
1 | Втулка | 175-63-12540 |
2 | Втулка | 07177-07515 |
3 | Втулка | 07177-09020 |
4 | Втулка | 07177-09035 |
5 | Втулка | 175-61-15201 |
6 | Втулка | 07177-07530 |
7 | Гидравлический насос | 07446-66103 |
8 | Гидроцилиндр перекоса отвала | 175-63-52700 |
9 | Гидроцилиндр перекоса рыхлителя лев. | 175-63-43700 |
10 | Гидроцилиндр перекоса рыхлителя прав. | 175-63-43800 |
11 | Гидроцилиндр подъема отвала лев. | 175-63-13300 |
12 | Гидроцилиндр подъема отвала прав. | 175-63-13400 |
13 | Гидроцилиндр подъема рыхлителя лев. | 175-63-42700 |
14 | Гидроцилиндр подъема рыхлителя прав. | 175-63-42800 |
15 | Клапан раб. Оборудования | 701-43-24002 |
16 | Клапан перекоса отвала (гидрораспределитель гидравлики) | 701-41-11006 |
17 | Клапан предохраняющий | 175-49-13800 |
18 | Клапан рыхлителя | 700-61-13006 |
19 | Клапан трансмиссионный | 155-15-00370 (175-15-35002) |
20 | Клапан управления | 195-40-11600 |
21 | Насос трансмиссии | 07444-72202 |
22 | Насос трансмиссии | 07433-71103 |
23 | Насос управления | 07440-72202 |
24 | Опора | 175-61-12114 |
25 | Продувочный насос (откачивающий) | 16Y-11-40000/ 175-13-23500 |
26 | Сервоклапан перкоса отвала и рыхлителя | 702-12-14000 |
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА | ||
1 | Кольцо | 07000-03140 |
2 | Кольцо | 669-12-14130 |
3 | Кольцо компенсирующее износ | 07155-01435 |
4 | Кольцо уплотнительное | 170-27-00021/170-27-12513 |
5 | Кольцо уплотнительное | 198-30-00070 |
6 | Кольцо уплотнительное | 154-15-22811 |
7 | Кольцо уплотнительное | 155-15-12820 (154-15-12820) |
8 | Кольцо уплотнительное | 155-15-12811 |
9 | Кольцо уплотнительное | 07000-35055 (07000-05055) |
10 | Кольцо уплотнительное | 07000-05290 |
11 | Кольцо уплотнительное | 07018-11805 |
12 | Кольцо уплотнительное | 175-22-21190 |
13 | Кольцо уплотнительное | 195-15-12740 |
14 | Кольцо уплотнительное | 175-15-12750 |
15 | Кольцо уплотнительное | 175-15-12820 |
16 | Кольцо уплотнительное | 175-15-42750 |
17 | Кольцо уплотнительное | 234-15-11220 |
18 | Кольцо уплотнительное | 175-15-42850 |
19 | Кольцо уплотнительное | 07000-65135 |
20 | Кольцо уплотнительное | 195-13-12711 |
21 | Кольцо уплотнительное | 07000-65190 |
22 | Кольцо уплотнительное | 170-22-11130 |
23 | О-кольцо | 07000-05150 (07000-15150) |
24 | О-кольцо | 07000-03090 |
25 | О-кольцо | 07000-03130 |
26 | О-кольцо | 07000-02110 |
27 | О-кольцо | 07000-02070 |
28 | О-кольцо | 07000-02115 |
29 | О-кольцо | 07000-02095 |
30 | О-кольцо | 07000-13035 (07000-23035) |
31 | О-кольцо | 07000-13038 (07000-23038) |
32 | О-кольцо | 07000-13040 (07000-23040) |
33 | О-кольцо | 07000-13042 (07000-23042) |
34 | О-кольцо | 07000-03082 |
35 | О-кольцо | 07000-13045 (07000-23045) |
36 | О-кольцо | 07000-05105 |
37 | О-кольцо | 701-40-61180 |
38 | О-кольцо | 701-51-31250 |
39 | О-кольцо | 07000-03092 |
40 | О-кольцо | 07000-03080 |
41 | О-кольцо | 07000-13048 (07000-23048) |
42 | О-кольцо | 07000-63022 |
43 | О-кольцо | 07000-43130 |
44 | О-кольцо | 07000-13022 |
45 | О-кольцо | 07000-63025 |
46 | О-кольцо | 07002-02034 |
47 | О-кольцо | 07000-02055 |
48 | О-кольцо | 07000-03095 |
49 | О-кольцо | 07000-63028 (07000-23028) |
50 | О-кольцо | 07000-03035 |
51 | О-кольцо | 07000-63045 |
52 | О-кольцо | 07002-02434 (07002-12434) |
53 | О-кольцо | 07000-03065 |
54 | О-кольцо | 07000-03050 |
55 | О-кольцо | 07000-13050 (07000-23050) |
56 | О-кольцо | 07000-02011 |
57 | О-кольцо | 07000-03075 |
58 | О-кольцо | 07011-10090 |
59 | Уплотнение | 175-30-16215 |
60 | Уплотнение | 175-30-36273(ком по 2 шт. ) |
61 | Уплотнение | 07145-10085 |
62 | Уплотнение | 07145-10125 |
SD32-Бульдозер-Shantui Construction Machinery Co., Ltd.
Название параметра | SD32 (стандартная версия) | SD32C (версия для угля) | SD32W (рок-версия) | SD32D (версия для пустыни) | SD32R (экологически чистая версия) |
Параметры производительности | |||||
Рабочий вес (кг) | 40200 | 40500 | 40900 | 39500 | 37100 |
Давление на грунт (кПа) | 97,7 | 98,4 | 99,4 | 96 | 90,2 |
Двигатель | |||||
Модель двигателя | WP12/QSNT-C345 | QSNT-C345 | WP12/QSNT-C345 | QSNT-C345 | QSNT-C345 |
Номинальная мощность/номинальная скорость (кВт/об/мин) | 257/2000,258/2000 | 257/2000 | 258/2000, 257/2000 | 257/2000 | 257/2000 |
Габаритные размеры | |||||
Габаритные размеры станка (мм) | 8650*4130*3760 | 8650*4755*3760 | 8650*4130*3760 | 8650*4130*3760 | 8650*4332*3760 |
Ходовые качества | |||||
Скорость движения вперед (км/ч) | F1:0-3,6 F2:0-6,6 F3:0-11,5 | F1:0-3,6 F2:0-6,6 F3:0-11,5 | F1:0-3,6 F2:0-6,6 F3:0-11,5 | F1:0-3,6 F2:0-6,6 F3:0-11,5 | F1:0-3,6 F2:0-6,6 F3:0-11,5 |
Скорость заднего хода (км/ч) | R1:0-4,4 R2:0-7,8 R3:0-13,5 | R1:0-4,4 R2:0-7,8 R3:0-13,5 | Р1:0-4,4 Р2:0-7,8 Р3:0-13,5 | R1:0-4,4 R2:0-7,8 R3:0-13,5 | R1:0-4,4 R2:0-7,8 R3:0-13,5 |
Система шасси | |||||
Межосевое расстояние гусеницы (мм) | 2140 | 2140 | 2140 | 2140 | 2140 |
Ширина гусеничных башмаков (мм) | 560/610/660/710 | 560/610/660/710 | 560/610/660/710 | 560/610/660/710 | 560/610/660/710 |
Длина основания (мм) | 3150 | 3150 | 3150 | 3150 | 3150 |
Емкость бака | |||||
Топливный бак (л) | 640 | 640 | 640 | 640 | 640 |
Рабочее устройство | |||||
Тип лезвия | Прямой наклонный отвал, угловой отвал и полукруглый отвал | Угольный отвал Semi-U и U-образный отвал для угля | Скальный прямой наклонный отвал, угловой отвал и полукруглый отвал для скальных пород | Прямой наклонный отвал, угловой отвал и полукруглый отвал | Санитарное лезвие |
Глубина копания (мм) | 560/630/560 | 560 | 560/630/560 | 560/630/560 | 560 |
Тип рыхлителя | Одностоечный трехстоечный | Одностоечный трехстоечный | Одностоечный трехстоечный | Одностоечный трехстоечный | —— |
Глубина рыхления (мм) | 1 250 (одностоечный) и 842 (трехстоечный) | 1250 (одностоечный) и 842 (трехстоечный) | 1250 (одностоечный) и 842 (трехстоечный) | 1250 (одностоечный) и 842 (трехстоечный) | —— |
Название параметра | SD32 (стандартная версия) | SD32C (версия для угля) | SD32W (рок-версия) | SD32D (версия для пустыни) | SD32R (экологически чистая версия) |
Параметры производительности | |||||
Рабочий вес (кг) | 40200 | 40500 | 40900 | 39500 | 37100 |
Давление на грунт (кПа) | 97,7 | 98,4 | 99,4 | 96 | 90,2 |
Двигатель | |||||
Модель двигателя | WP12/QSNT-C345 | QSNT-C345 | WP12/QSNT-C345 | QSNT-C345 | QSNT-C345 |
Номинальная мощность/номинальная скорость (кВт/об/мин) | 257/2000, 258/2000 | 257/2000 | 258/2000, 257/2000 | 257/2000 | 257/2000 |
Габаритные размеры | |||||
Габаритные размеры машины (мм) | 8650*4130*3760 | 8650*4755*3760 | 8650*4130*3760 | 8650*4130*3760 | 8650*4332*3760 |
Ходовые качества | |||||
Скорость движения вперед (км/ч) | F1:0–3,6 F2:0–6,6 F3:0–11,5 | F1:0-3,6 F2:0-6,6 F3:0-11,5 | F1:0-3,6 F2:0-6,6 F3:0-11,5 | F1:0–3,6 F2:0–6,6 F3:0–11,5 | F1:0-3,6 F2:0-6,6 F3:0-11,5 |
Скорость заднего хода (км/ч) | Р1:0-4,4 Р2:0-7,8 Р3:0-13,5 | R1:0-4,4 R2:0-7,8 R3:0-13,5 | R1:0-4,4 R2:0-7,8 R3:0-13,5 | Р1:0-4,4 Р2:0-7,8 Р3:0-13,5 | R1:0-4,4 R2:0-7,8 R3:0-13,5 |
Система шасси | |||||
Межосевое расстояние гусеницы (мм) | 2140 | 2140 | 2140 | 2140 | 2140 |
Ширина гусениц (мм) | 560/610/660/710 | 560/610/660/710 | 560/610/660/710 | 560/610/660/710 | 560/610/660/710 |
Длина основания (мм) | 3150 | 3150 | 3150 | 3150 | 3150 |
Емкость бака | |||||
Топливный бак (л) | 640 | 640 | 640 | 640 | 640 |
Рабочее устройство | |||||
Тип лезвия | Прямой наклонный отвал, угловой отвал и полукруглый отвал | Угольный отвал Semi-U и U-образный отвал для угля | Скальный прямой наклонный отвал, угловой отвал и полукруглый отвал для скальных пород | Прямой наклонный отвал, угловой отвал и полукруглый отвал | Санитарное лезвие |
Глубина копания (мм) | 560/630/560 | 560 | 560/630/560 | 560/630/560 | 560 |
Тип рыхлителя | Одностоечный трехстоечный | Одностоечный трехстоечный | Одностоечный трехстоечный | Одностоечный трехстоечный | —— |
Глубина рыхления (мм) | 1 250 (одностоечный) и 842 (трехстоечный) | 1250 (одностоечный) и 842 (трехстоечный) | 1250 (одностоечный) и 842 (трехстоечный) | 1250 (одностоечный) и 842 (трехстоечный) | —— |
Бульдозер серии SD32 – SHANDONG SHANTUI CONSTRUCTION MACHINERY IMP&EXP CO – Каталоги в формате PDF | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
Модель двигателя бульдозера SD32: Cummins NTA855-C360 Номинальная мощность: 235 кВт (320 л. с.) Эксплуатационная масса: 37,2 т (показана модель) Может включать дополнительное оборудование.
Все каталоги и технические брошюры SHANDONG SHANTUI CONSTRUCTION MACHINERY IMP&EXP CO
SG18-3
2 страницы
SE470LC
2 страницы
SD22S
2 страницы
Dh27B2 FL
2 страницы
23 тыс. дирхамов
2 страницы
SD32
2 страницы
SD32W
2 страницы
SP90Y
2 страницы
Серия бетонных машин
24 страницы
Серия вилочных погрузчиков
6 страниц
Руководство по продукту
36 страниц
Серия колесных погрузчиков
16 страниц
Серия автогрейдеров
6 страниц
Серия дорожных катков и катков
24 страницы
Бульдозер серии
26 страниц
Архивные каталоги
Серия колесных погрузчиков
6 страниц
Трубоукладчик серии SP
2 страницы
Компакторы для захоронения отходов SR28MR
2 страницы
Экскаватор
9 страниц
Вибрационные катки SR28MR
2 страницы
Вибрационные катки SR22M
2 страницы
Вибрационные катки SR20M
2 страницы
Вибрационные катки SR18M-2
2 стр.
Вибрационные катки SR18M
2 страницы
Вибрационные катки SR18SR19P
2 страницы
Вибрационные катки SR16
2 страницы
Вибрационные катки SR13D
2 страницы
Вибрационные катки SR12
2 страницы
Автогрейдер серии SG18-2
2 страницы
Бульдозер серии SD42-3
2 страницы
Бульдозер серии SD32W
2 страницы
Бульдозер серии SD32D
2 страницы
Бульдозер серии SD23
2 страницы
Бульдозер серии SD22S
2 страницы
Бульдозер серии SD22R
2 страницы
Бульдозер серии SD22F
2 страницы
Бульдозер серии SD22E
2 страницы
Бульдозер серии SD22D
2 страницы
Бульдозер серии SD22C
2 страницы
Бульдозер серии SD22
2 страницы
Серия бульдозеров SD16TL
2 страницы
Бульдозер серии SD16T
2 страницы
Бульдозер серии SD16R
2 страницы
Бульдозер серии SD16L
2 страницы
Бульдозер серии SD16F
2 страницы
Бульдозер серии SD16C
2 страницы
Бульдозер серии SD16
2 страницы
Бульдозер серии SD13S
2 страницы
Бульдозер серии SD13
2 страницы
Сравнить
Удалить все
Сравнить 10 товаров
Китайский производитель бульдозеров, дорожных катков, колесных погрузчиков
Дом Производители/Поставщики
Подробнее
Список продуктов
Выбранные поставщики, которые могут вам понравиться
Заводская цена в Китае Everun Сертифицированный CE Компактный шарнирно-сочлененный Er1220 1,2-тонный сельскохозяйственный ковшовый ковш Строительное оборудование Машины Небольшой мини-колесный погрузчик для продажи
Рекомендуемый продукт
Свяжитесь сейчас
Everun Ert1500 китайский малый телескопический погрузчик CE погрузчик с телескопической стрелой компактный передний конец портативный строительный фермерский сад EPA мини-колесный погрузчик сделано в Китае
Рекомендуемый продукт
Свяжитесь сейчас
EVERUN ER1220 с кабиной 1100 кг Сертифицировано CE Сельскохозяйственная техника Сочлененная местность Ковшовая лопата Китайский гидравлический маленький мини-колесный погрузчик для продажи
Рекомендуемый продукт
Свяжитесь сейчас
Китайский волк Лучшее качество Wl825t 2 т / тонна с длинной стрелой CE Колесный телескопический погрузчик Цена для фермы / сада / строительства / дома / колеса
Рекомендуемый продукт
Свяжитесь сейчас
Китайская фабрика Wolf, одобренная CE, 1 тонна Mini780t, компактный садовый шарнирно-сочлененный / многофункциональный передний конец, малый / мини-колесный погрузчик, цена с двигателем Kubota / Yanma
Рекомендуемый продукт
Свяжитесь сейчас
Китайский производитель Компактный / шарнирный / многофункциональный колесный погрузчик 4WD CE / TUV Yanmar / Kubota / Euro 5 750 / 0,6 т для продажи / прокат / сад / ферма / малый / мини
Рекомендуемый продукт
Свяжитесь сейчас
Фабрика Титан 800 кг Дешевый микро-новый погрузчик с лопатой Китай Сельское хозяйство Шарнирная небольшая компактная ферма Садовый передний мини-колесный погрузчик с CE / ISO EURO5 / EPA4
Рекомендуемый продукт
Свяжитесь сейчас
Скидка 20% CE Китай 0,8 тонны 1 тонна 1,8 тонны 2,5 тонны Euro5 EPA Боковая поворотная стрела Большой палец Гидравлическая резиновая гусеница Гусеничная резиновая гусеница Микро-малый экскаватор Завод Мини-экскаватор
Рекомендуемый продукт
Свяжитесь сейчас
OEM ISO CE TL30-25 2500 кг 4cx Экскаватор и погрузчик Сельскохозяйственная строительная техника Буксируемые 2,5-тонные детали двигателя Мини-колесный экскаватор-погрузчик
Рекомендуемый продукт
Свяжитесь сейчас
Обработка на заказ с ЧПУ в Китае Запчасти для мотоциклов и автомобилей
Свяжитесь сейчас
Поставщик станков с ЧПУ на заказ Алюминий Нержавеющая сталь Латунь Сталь Автомобильный двигатель Запчасти для авто Детали для станков с ЧПУ
Свяжитесь сейчас
Заводская цена CNC алюминиевых деталей для автомобильных металлических запасных частей
Свяжитесь сейчас
Everun Ere18h 1. 8t Мульчеры Сад Сельское хозяйство Руководство по строительству Небольшой гидравлический насос для мини-экскаватора Digger Machine
Рекомендуемый продукт
Свяжитесь сейчас
Everun OEM CE EPA Ere12e 1100kg Mining Electric Drive Powered Mini Battery Excavator с заводской ценой
Рекомендуемый продукт
Свяжитесь сейчас
Экскаватор Everun Ere18h 1. 8ton одобренный CE Micro Mini легкий в эксплуатации
Свяжитесь сейчас
SHANTUI SD32 БУЛЬДОЗЕР 175-15-00226 коробка передач в сборе
SHANTUI SD32 БУЛЬДОЗЕР 175-15-00226 коробка передач в сборе
Упаковка: Стандартный экспортный деревянный ящик.
TNW Machinery and Equipment Co., Limited
Запчасти доступны, но не ограничиваются, для следующих моделей:
Бульдозеры SHANTUI: SD08, SD13, SD16, SD22, SD23, SD32 и SD42.
Экскаваторы KOMATSU: ПК130-7, ПК200-7, ПК200-8, ПК220-7, ПК220-8, ПК240-7, ПК240-8, ПК270-7, ПК270-8, ПК300-7, ПК300-8, ПК360-7 , ПК400-7, ПК400-8, ПК450-7, ПК450-8.
Бульдозеры KOMATSU: Д53А-17, Д65А-8, Д85А-18, Д85А-21, Д155А-2.
Колесные погрузчики KOMATSU: WA250-1, WA320-3, WA380-3, WA420-3, WA470-3, WA500-3.
Двигатели CUMMINS: 4BT, 6BT, 6CT, 6L, 4ISDE, 6ISDE, 4ISBE, 6ISBE, 6ISLE, NT855, N14, M11, L10, K19, K38.
Экскаваторы SANY: SY65C, SY75C, SY135C, SY195C, SY215C, SY225C, SY365H, SY465H и т. д.
Грузовики SANY: SRT55, SRT95.
Грузовики TEREX: TR50, TR60, TR100 и т. д.
Liugong: CLG8128H, CLG862, CLG862-LNG, CLG835, ZL50CN, 856IV, ZL50D, CLG842IV, CLG816A, CLG812C, CLG833, CLG856H, LG823D, CLG836C, CLG8288881, CLG8886, CLG888. CLG816C, CLG842III, CLG842, CLG877III, CLG855N, CLG899III, ZLG30G, ZLG40G, ZLG50G, CLG852, ZL50CX, ZL40B, ZL30E, ZL100C, CLG856, CLG899, CLG816, CLG836, CLG855, CLG856III, CLG888III, CLG888, ZL50C.
SD32 ПРЕОБРАЗОВАТЕЛЬ МОМЕНТА И ЧАСТИ КОРОБКИ ПЕРЕДАЧ | |
175-20-30000 | универсальный шарнир в сборе |
175-20-11140 | фитинг, смазка |
175-20-11110 | подшипник |
175-20-11120 | паук |
175-20-11130 | табличка |
01010-51260 | болт |
01602-21236 | Шайба, пружина |
01010-51260 | болт |
01602-21236 | Шайба, пружина |
175-13-21007 | Гидротрансформатор в сборе |
195-13-13114 | корпус |
07042-20415 | заглушка |
175-13-23290 | заглушка |
07005-01612 | прокладка |
175-13-23220 | крышка |
175-13-23231 | прокладка |
01010-51225 | болт |
01602-21236 | Шайба, пружина |
07044-13620 | штекер, магнитный |
07002-43634 | Кольцо круглого сечения |
175-13-24111 | шестерня |
06030-05206 | подшипник |
04064-03015 | Шайба, пружина |
09607-05080 | название таблички |
04418-03060 | винт, резьба |
04530-11628 | болт, проушина |
195-13-13400 | фильтр в сборе |
195-13-13410 | крышка |
07000-62070 | Кольцо круглого сечения |
195-13-13420 | фильтр |
195-13-13430 | шпилька |
01641-20608 | Шайба |
01590-10607 | гайка |
04050-11212 | шплинт, шплинт |
01010-51230 | болт |
01643-31232 | Шайба |
175-13-23500 | Продувочный насос в сборе |
175-13-23510 | ведущая шестерня в сборе |
175-13-23580 | шестерня |
175-13-23610 | вал |
175-13-23520 | ведомая шестерня в сборе |
175-13-23580 | шестерня |
175-13-23620 | вал |
138-13-23530 | корпус, насос |
01190-01011 | вертолет |
175-13-23540 | крышка |
04020-00820 | штифт |
01010-50835 | болт |
01602-20825 | Шайба, пружина |
01641-20812 | Шайба |
07000-62115 | Кольцо круглого сечения |
01010-51235 | болт |
01602-21236 | Шайба, пружина |
01641-21223 | Шайба |
195-13-16100 | предохранительный клапан в сборе |
195-13-16110 | корпус, клапан |
195-13-16450 | заглушка |
07002-43634 | Кольцо круглого сечения |
195-13-16120 | золотник, клапан |
195-13-16131 | пружина |
195-13-16141 | заглушка |
07002-43634 | Кольцо круглого сечения |
07042-20108 | 9Пробка 0006, конус|
07020-00613 | фитинг, смазка |
07000-62018 | Кольцо круглого сечения |
07000-63045 | Кольцо круглого сечения |
01010-51290 | болт |
01602-21236 | Шайба, пружина |
175-13-26401 | клапан регулятора в сборе |
175-13-26410 | корпус, клапан |
195-13-16450 | заглушка |
07002-43634 | Кольцо круглого сечения |
195-13-16420 | золотник, клапан |
195-13-16430 | пружина |
195-13-16141 | заглушка |
07002-43634 | Кольцо круглого сечения |
07042-20108 | заглушка |
07000-62018 | Кольцо круглого сечения |
07000-63045 | Уплотнительное кольцо |
01010-51295 | болт |
01602-21236 | Шайба, пружина |
175-11-11112 | прокладка , момент к двигателю |
01010-51240 | болт |
01602-21236 | Шайба, пружина |
175-13-21124 | насос |
175-13-21141 | шестерня |
01643-31032 | Шайба |
01010-51035 | болт |
175-13-21160 | подшипник |
01010-61035 | болт |
01602-21030 | Шайба, пружина |
01643-31032 | Шайба |
07040-11007 | заглушка |
175-13-21213 | кейс |
175-13-21220 | шестерня |
01010-61230 | болт |
01643-21232 | Шайба |
175-13-21253 | пилот |
195-13-11261 | прокладка, замок |
01010-51230 | болт |
175-13-21513 | турбина в сборе |
175-13-21552 | турбина |
175-13-21532 | босс |
175-13-21540 | табличка |
195-13-11550 | заклепка |
175-13-21641 | муфта в сборе |
175-13-21662 | муфта |
175-13-11671 | крышка |
07020-00613 | смазка для фитингов |
175-13-21240 | подшипник |
175-13-21654 | вал |
175-13-21692 | кольцо, защелка |
175-13-21712 | прокладка, замок |
175-13-11810 | болт, развертка |
178-13-11720 | кольцо, уплотнение |
06040-06313 | подшипник |
175-13-21770 | шайба |
04064-06525 | кольцо, защелка |
175-13-21750 | сиденье |
07000-35055 | Кольцо круглого сечения |
175-13-22313 | статор |
175-13-22122 | раса |
01010-51030 | болт |
01643-31032 | Шайба |
175-13-22524 | вал |
04064-08530 | кольцо, защелка |
195-13-12711 | кольцо, уплотнение |
07000-65190 | Кольцевое уплотнение |
01010-51235 | болт |
01602-21236 | Шайба, пружина |
175-13-22721 | крышка |
175-13-22730 | уплотнение |
07011-10080 | уплотнение, масло |
07000-65135 | Кольцо круглого сечения |
01010-51230 | болт |
01010-21236 | Шайба, пружина |
175-15-00226 | Трансмиссия в сборе |
175-15-41111 | кейс |
01010-51240 | болт |
01602-01236 | Шайба, пружина |
04020-01228 | штифт, дюбель |
175-15-41121 | прокладка |
04530-02438 | болт, проушина |
09608-005080 | Табличка, наименование |
04418-03060 | винт, резьба |
175-15-00216 | Передача потока крутящего момента в сборе |
175-15-00260 | корпус в сборе |
175-15-41160 | корпус |
145-14-11320 | заглушка |
175-15-41172 | табличка |
145-14-11320 | заглушка |
175-15-41189 | корпус |
145-14-11320 | заглушка |
04020-01228 | штифт, дюбель |
175-15-41192 | болт |
175-15-41292 | болт |
145-14-11570 | Шайба |
09231-01430 | втулка |
175-15-41211 | клетка |
195-15-11230 | заглушка |
07042-00211 | заглушка, конус |
07018-11805 | кольцо, уплотнение |
06000-06016 | подшипник, кольцо |
195-15-11240 | распорка |
170-14-22140 | кольцо, защелка |
07012-10100 | уплотнение, масло |
07000-05290 | Кольцо круглого сечения |
01010-51235 | болт |
01602-01236 | Шайба, пружина |
175-15-42112 | вал |
175-15-42122 | шестерня, солнце, толкатель |
195-15-12141 | распорка |
06000-06924 | подшипник |
130-09-16780 | кольцо, защелка |
175-15-42151 | Муфта универсальная |
07000-05055 | Кольцо круглого сечения |
175-15-12160 | пластина, муфта |
01010-31230 | болт |
04081-05512 | пластина, замок |
175-15-42311 | сепаратор, подшипник |
01010-31230 | болт |
01602-01236 | Шайба пружинная |
175-15-42322 | водила, планетарная передача |
175-15-42451 | шестерня |
175-15-42471 | шестерня |
175-15-42512 | вал |
175-15-42532 | вал |
04260-00635 | шар |
09232-05125 | подшипник |
09233-05125 | Шайба |
175-15-42610 | Шестерня, кольцо |
175-15-42620 | Шестерня, кольцо |
175-15-42632 | шестерня, кольцо, 3-я |
175-15-12715 | диск, сцепление |
175-15-42721 | Диск, сцепление |
175-15-42860 | поршень |
175-15-12750 | кольцо, уплотнение |
175-15-12820 | кольцо, уплотнение |
175-15-42870 | поршень |
195-15-12740 | кольцо, уплотнение |
175-15-42780 | пружина |
145-14-12810 | пружина |
145-14-12760 | штифт |
175-15-12780 | штифт |
175-15-42670 | кольцо, защелка |
175-15-42920 | табличка |
175-15-42880 | пружина, шайба |
178-15-11130 | корпус |
234-15-12780 | винт |
175-15-41140 | табличка |
145-14-11320 | заглушка |
175-14-41150 | корпус |
145-14-11320 | заглушка |
175-15-31210 | штифт, дюбель |
04020-01228 | штифт |
07000-63022 | Кольцо круглого сечения |
175-15-41310 | ошейник |
04020-00616 | штифт |
01010-31425 | болт |
01602-01442 | Шайба, пружина |
06042-00212 | подшипник |
04064-06020 | кольцо, защелка |
175-15-42131 | шестерня |
04064-08530 | кольцо, защелка |
175-15-42213 | вал |
145-14-11320 | заглушка |
175-15-42850 | кольцо, уплотнение |
06000-06924 | подшипник |
130-09-16780 | кольцо, защелка |
04070-00130 | кольцо, защелка |
175-15-42180 | пружина, обод |
234-21-12180 | гайка |
175-15-42220 | штифт |
234-21-12190 | табличка |
234-21-12210 | пластина, замок |
01010-30816 | болт |
175-15-42340 | табличка |
130-09-15740 | кольцо, защелка |
175-15-42364 | водила, планетарная передача |
175-15-42571 | Шестерня, барабан |
01010-31490 | болт |
01602-01442 | Шайба, пружина |
04020-01228 | штифт |
175-15-42491 | шестерня |
175-15-42552 | вал |
04260-00635 | шар |
09232-03838 | подшипник |
09233-03820 | шайба |
175-15-42650 | Шестерня, кольцо |
175-15-42412 | корпус цилиндра |
04260-00952 | шар |
175-15-42971 | запорный клапан |
234-15-12790 | винт |
175-15-42421 | барабан |
175-15-42430 | Кольцо круглого сечения |
01010-31230 | болт |
01602-01236 | Шайба, пружина |
04020-01228 | штифт |
175-15-12715 | диск, сцепление |
175-15-42721 | табличка |
175-15-12750 | кольцо, уплотнение |
175-15-42870 | поршень |
195-15-12740 | кольцо, уплотнение |
154-15-12715 | диск, сцепление |
281-15-12720 | табличка |
175-15-42740 | поршень |
175-15-42750 | кольцо, уплотнение |
234-15-11220 | кольцо, уплотнение |
145-14-12790 | пружина |
175-15-42240 | табличка, замок |
175-15-42230 | болт |
01582-01210 | гайка |
175-15-42890 | пружина |
175-15-43116 | задний корпус |
07042-20211 | заглушка, конус |
175-15-43152 | кейс |
01010-31240 | болт |
01602-01236 | Шайба, пружина |
06000-22211 | подшипник |
04065-01030 | кольцо, защелка |
175-15-43272 | шестерня |
175-15-49340 | подшипник |
175-15-43270 | подшипник |
175-15-43232 | шестерня |
178-15-13240 | вал, шестерня |
178-15-19350 | подшипник |
178-15-13140 | крышка |
178-15-13260 | сепаратор, подшипник |
01010-31250 | болт |
01602-01236 | Шайба, пружина |
178-15-13360 | распорка |
178-15-13370 | распорка |
178-15-19330 | подшипник |
178-15-13620 | пластина, защелка |
04081-07012 | пластина, замок |
01010-31435 | болт |
175-15-05011 | прокладка в сборе |
175-15-05051 | прокладка в сборе |
178-15-00121 | прокладка в сборе |
155-15-00370 | регулирующий клапан в сборе |
Детали коробки передач SD23:
Детали трансмиссии и вала SD23 | |||||
Деталь № | Название детали | Деталь № | Название детали | Деталь № | Название детали |
154-15-41002 | коробка передач в сборе | 154-15-42321 | носитель | 154-15-42131 | вал |
154-15-42111 | вал | 07043-70108 | заглушка | 07018-11205 | уплотнительное кольцо |
154-15-42230 | шестерня | 154-15-42420 | шестерня | 06000-06019 | подшипник |
154-15-42160 | ошейник | 561-15-49410 | подшипник | 04071-00145 | стопорное кольцо |
154-15-42241 | шестерня | 561-15-32590 | шайба | 154-15-42270 | концентратор |
04064-07025 | стопорное кольцо | 154-15-42521 | вал | 07018-12205 | уплотнительное кольцо |
06000-06922 | подшипник | 04260-00635 | шар | 144-15-11290 | уплотнительное кольцо |
06000-06014 | подшипник | 154-15-42940 | крышка | 154-15-42210 | шестерня |
04065-01104 | стопорное кольцо | 01010-51030 | болт | 154-15-42150 | ошейник |
154-15-42171 | ошейник | 01643-31032 | шайба | 06000-06922 | подшипник |
154-15-42190 | Муфта | 154-15-42651 | зубчатое кольцо | 154-15-42220 | шестерня |
07000-05055 | Кольцо круглого сечения | 568-15-12950 | стопорное кольцо | 04064-09530 | стопорное кольцо |
154-15-42180 | держатель | 154-15-42630 | зубчатое кольцо | 234-21-12180 | гайка |
01051-51800 | болт | 154-15-42620 | зубчатое кольцо | 175-15-42220 | штифт |
06000-06216 | подшипник | 175-15-69510 | стопорное кольцо | 234-21-12190 | табличка |
04701-00140 | стопорное кольцо | 154-15-42610 | зубчатое кольцо | 234-21-12210 | табличка |
07012-10100 | уплотнение | 175-15-12780 | штифт | 01010-50814 | болт |
154-15-41171 | корпус | 175-15-42880 | пружина | 154-15-42310 | носитель |
07043-70312 | заглушка | 23А-15-12960 | пружина | 154-15-42410 | шестерня |
144-15-21191 | болт | 198-15-22810 | диск | 154-15-49410 | подшипник |
145-14-11570 | шайба | 426-15-12720 | табличка | 569-15-32560 | упорная шайба |
07000-05250 | Кольцо круглого сечения | 154-15-41140 | корпус | 154-15-42510 | вал |
154-15-42331 | носитель | 154-15-42750 | поршень | 04260-00635 | шар |
154-15-42440 | шестерня | 175-15-59250 | уплотнительное кольцо | 154-15-42930 | крышка |
561-15-49410 | подшипник | 582-15-19240 | уплотнительное кольцо | 04020-00616 | штифт |
561-15-32590 | шайба | 154-15-41130 | корпус | 568-15-12950 | стопорное кольцо |
154-15-42530 | вал | 04020-01434 | штифт | 154-15-41270 | штифт |
04260-00635 | шар | 175-15-42880 | пружина | ||
154-15-49510 | стопорное кольцо | 154-15-41290 | штифт | ||
154-15-49260 | уплотнительное кольцо | 421-15-12910 | пружина | ||
175-15-69230 | уплотнительное кольцо | 424-15-12710 | диск | ||
154-15-42641 | зубчатое кольцо | 424-15-12720 | табличка | ||
175-15-12780 | штифт | 175-15-62730 | поршень | ||
175-15-42880 | пружина | 195-15-49210 | уплотнительное кольцо | ||
234-15-15230 | весна | 113-15-29250 | уплотнительное кольцо | ||
198-15-22810 | диск | 154-15-42840 | корпус | ||
426-15-12720 | табличка | 566-15-41320 | заглушка | ||
426-15-12750 | поршень | 195-15-49240 | уплотнительное кольцо | ||
426-15-19220 | уплотнительное кольцо | 04020-01228 | штифт | ||
426-15-19210 | уплотнительное кольцо | 04020-00616 | установочный штифт | ||
154-15-41160 | корпус | 01010-51235 | болт | ||
145-14-11320 | заглушка | 01643-31232 | шайба | ||
04020-01434 | штифт | 175-15-62830 | ошейник | ||
175-15-62750 | поршень | 125-15-29510 | кольцо | ||
175-15-59250 | уплотнительное кольцо | 154-15-43130 | клетка | ||
426-15-19210 | уплотнительное кольцо | 175-15-11230 | заглушка | ||
234-15-15230 | пружина | 154-15-49210 | уплотнительное кольцо | ||
154-15-41150 | корпус | 19М-15-19260 | уплотнительное кольцо | ||
569-15-41310 | втулка | 01010-61435 | болт | ||
07000-73022 | Кольцо круглого сечения | 01643-31445 | шайба | ||
175-15-62760 | поршень | ||||
155-15-12811 | уплотнительное кольцо | ||||
582-15-19240 | уплотнительное кольцо |
НАСОСЫ И КЛАПАНЫ SHANTUI | |||
Артикул | Название детали | Деталь № | Модель № |
1 | Клапан рулевого управления | 16Y-76-22000 | SD16 |
2 | Клапан управления в сборе | 16Y-75-10000 | SD16 |
3 | Смазочный клапан в сборе | 16Y-75-20000 | TY160, SD16 |
4 | Предохранительный клапан | 16Y-76-23000 | TY160, SD16 |
5 | Клапан | 16Y-11-30000 | TY160, SD16 |
6 | Гидравлический регулирующий клапан | 16Y-60-11000 | TY160, SD16 |
7 | Клапан в сборе | 16Y-60-05000 | SD16,SD13 |
8 | Клапан рулевого управления в сборе | 154-40-00082 | СД22, СД23, TY230 |
9 | Клапан коробки передач в сборе | 154-15-35000 | TY220, SD22 |
10 | Клапан управления подъемом и наклоном отвала в сборе | 701-34-11002 | TY220, SD22 |
11 | Смазочный клапан в сборе | 154-15-34000 | TY220, SD22 |
12 | Главный предохранительный клапан в сборе | 701-30-51002 | TY220, SD22 |
13 | Клапан в сборе | 154-49-51100 | SD22 |
14 | Клапан управления рыхлителем в сборе | 701-32-27001 | TY220, SD22 |
15 | Предохранительный клапан в сборе | 195-13-16100 | SD22,SD32 |
16 | Клапан в сборе | 175-13-26401 | СД22, TY320, СД32 |
17 | Сервоклапан в сборе для подъема отвала | 702-12-13001 | SD22,SD32 |
18 | Сервоклапан в сборе для управления наклоном отвала и рыхлителем | 702-12-14000 | SD22,SD32 |
19 | Универсальный шарнир в сборе | 16Y-12-00000 | SD16 |
20 | Универсальный шарнир в сборе | 154-20-10002 | SD22 |
21 | Универсальный шарнир в сборе | 16Т-12-00000 | SD16T |
22 | Универсальный шарнир в сборе | 175-20-30000 | SD32 |
23 | Насос в сборе | 07446-66103 | SD32,TY320 |
24 | Насос рулевого управления в сборе | 07440-72202 | SD32,TY320 |
25 | Насос коробки передач в сборе | 07433-71103 | SD32,TY320 |
26 | Насос коробки передач в сборе | 07443-71103 | SD32 |
27 | Насос в сборе | 705-51-30190 | SD23 |
28 | Гидравлический насос в сборе | 07444-66103 | SD22,TY220 |
29 | Насос рулевого управления в сборе | 07436-72202 | SD22,TY220 |
30 | Насос коробки передач в сборе | 07432-71203 | TY220, TY160, SD16 |
31 | Насос в сборе | 705-21-32051 | СД22, СД23 |
32 | Гидравлический насос в сборе | 16Y-61-01000 | SD16, TY160 |
33 | Насос рулевого управления в сборе | 16Y-76-06000 | SD16, TY160 |
34 | Масляный насос коробки передач | 16Y-75-24000 | SD16, TY160 |
35 | Насос в сборе | 16Т-70-10000 | SD16T, TY160, Комацу Д60 |
36 | Гидравлический насос в сборе | 10Y-61-04000 | SD13,TY130 |
37 | Масляный насос рулевого управления в сборе | 10Y-76-11000 | SD13,TY130 |
38 | Трансмиссионный насос | 10Y-75-12000 | SD13,TY130 |
39 | Продувочный насос в сборе | 175-13-23500 | СД22, СД23, СД32 |
Shantui SD32 (стандартная версия) Бульдозер Shantui Bulldozer .
Цена, параметры, производители, контактная информация, субсидии, запрос | National Non-Road Machinery CountryⅢТребования к ступенчатому разряду,Мощный,Высокая эффективность и энергосбережение,Низкие затраты на техническое обслуживание;● Большой коэффициент запаса крутящего момента,Номинальная мощность до 257 кВт;
● Система впуска воздуха с радиальным уплотнением,Эффективно увеличивает срок службы двигателя。
Система трансмиссии
● Идеальное соответствие характеристик трансмиссии и двигателя,Более широкая эффективная зона,Более высокая эффективность передачи;
● Shantui собственного производства система передачи,Рынок проверен в течение длительного времени,И эта производительность стабильна,Качество надежно。
Условия вождения
● Шестигранная кабина,Большое внутреннее пространство и широкий обзор,Можно настроить по мере необходимостиFOPS/ROPS,Безопасный и надежный;
● Электрическая рука, педаль газа, управление более точное, более удобное;
● настройка интеллектуального дисплея и терминала управления, кондиционирование воздуха и т. д., обеспечение более богатого гуманизированного опыта вождения, информирование о состоянии системы, интеллектуальное и удобное 。
Адаптивность к работе
● Стабильная и надежная система шасси для подъема в гору,Подходит для всех видов плохих условий работы;
● Большая длина заземления продукта,Большой дорожный просвет,Плавное движение,Хорошая проходимость;
● Прямая наклонная лопата может быть сконфигурирована в соответствии с конкретными условиями работы.、Половина лопаты, угловая лопата, угольная лопата, скальная лопата, санитарная лопата, скарификатор, тяговая рама и т. д., более адаптируемая к работе, стандартная конфигурация, светодиодное рабочее освещение, улучшение ночного строительства осветительная мощность,И безопаснее и надежнее。
Ремонтопригодность
● Детали конструкции унаследовали превосходное качество зрелых продуктов Shantui;
● Жгут электропроводки защищен сильфоном.、Разветвитель, Высокая степень защиты;
● Большой боковой щиток открытого типа, более удобное обслуживание;
● Точка смазки всей машины перемещена за пределы корпуса машины.
Добавить комментарий
