Shantui 23: Бульдозер SHANTUI SD23 купить: технические характеристики, цена

Бульдозер-планировщик SHANTUI STR23 – Официальный дилер

Описание

Силовая система

  • Применяется двигатель с электроуправлением QSNT-C235,  обладает сильной мощностью, высоким эффектом и энергетической экономией, низкими затратами на техническое обслуживание;
  • Большой коэффициент запаса крутящего момента, номинальная мощность – 180 кВт;
  • Применяется впускная система с радиальным уплотнением, это позволяет значительно продлить срок службы двигателя.

Трансмиссионная система

  • Идеальное сочетание характеристик трансмиссионной системы и двигателя делает рабочий диапазон более эффективным, обеспечивает более высокую эффективную передачи;
  • Применяется трансмиссионная система, разработанная собственными силами компании SHANTUI, прошедшую испытания на рынке, обладая стабильными эксплуатационными качествами, надежным качеством.

Условия езды

  • Шестигранная кабина обладает широким пространством и отличной обзорностью, можно установить FOPS/ROPS по желанию, обеспечивая высокий уровень безопасности и надежности;
  • Ручной и ножной акселераторами оснащены электроприводом, это делает управление более точным и комфортным;
  • Применяются интеллектуальный дисплей, система климат-контроля и соответствующие элементы, это создает более разнообразные и эргономичные условия езды, дает Вам возможность ознакомиться с состоянием системы в режиме реального времени, обеспечивает высокую степень интеллекта и удобство.

Адаптивная способность к производству работ

  • Устойчивая, надежная, усовершенствованная система шасси SHANTUI дает возможность адаптироваться к разным неблагоприятным условиям работы;
  • Система шасси обладает большой длиной сцепления с поверхностью земли, большим дорожным просветом, плавностью движения, отличной проходимостью;
  • Можно установить коммунальный отвал, рыхлитель, универсальный отвал и другие соответствующие элементы в соответствии с конкретными эксплуатационными условиями, обеспечивая большую возможность адаптации к эксплуатационным условиям, можно установить рабочую LED-лампу по желанию, это позволяет увеличить яркость освещения при производстве работ в ночное время, обеспечивает более высокий уровень безопасности и надежности.

Легкость технического обслуживания

  • Конструктивные детали наследуют свойства превосходного качества усовершенствованной продукции SHANTUI;
  • Применяются гофрированные трубы-оболочки для электропроводки, ответвители для ответвления проводов, обеспечивая высокий уровень защиты;
  • широкий боковой кожух с возможностью открытия делает доступ к ремонту и техническому обслуживанию более легким;
  • Все точки смазки и обслуживания выводятся наружу корпуса, это обеспечивает удобство и быстроту обслуживания.

Основные характеристики

Колея по центрам гусениц, мм2000
Длина опорной поверхности гусеницы, мм2840
Максимальное заглубление отвала, мм740
Ширина башмака, мм560
Эксплуатационная масса (без рыхлителя), т*24100
ОтвалПланировочный отвал
Объем отвала4.1
Рабочие скорости (передние/задние), км/чI – 3.8 / 4.9 II – 6.8 / 8.5 III – 13.8 / 14.3
Давление на грунт, МПа69
ДвигательCummins NT855-C280S10
Полная мощность169 кВт (при 2000 об/мин)

Брошюры

общая брощюра на планировщики

4.

6 Мб

Все товары категории

Все товары бренда Shantui Construction Machinery Co., Ltd.

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

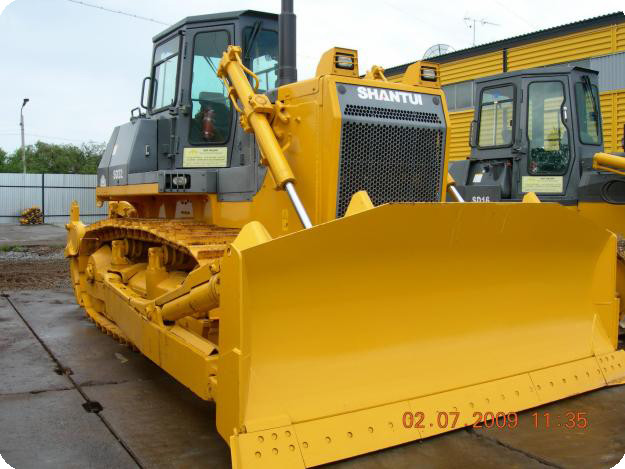

Бульдозер SHANTUI SD23

Опубликовано avp_admin в Чт, 05/24/2012 – 14:38

Уточните цену по телефону:

+7(4742)22-50-15

Наличие:

звоните

Бульдозер SD23 является усовершенствованной моделью бульдозера TY220 (D85A-18), производится по технологии изготовления Komatsu D85A-21. В производстве данной модели используются передовые технологии: гидромеханический привод, гидравлическое управление, электронное табло, вместительный отвал; оснащен системой защиты от опрокидывания. Шестигранная кабина обеспечивает отличный обзор, в комплектацию входит система кондиционирования воздуха, удобная, эргономичная система управления.

SD23 – бульдозер нового поколения с отличными рабочими характеристиками и удобной системой управления

В данной модели установлен мощный, надежный двигатель Cummins NT855-C280 с низким расходом топлива. Машина оборудована объемным отвалом и рыхлителем с 1 или 3 зубьями, что обеспечивает высокую эффективность работы. 7 опорных катков и увеличенная длина трака позволяют реализовать всю мощность двигателя, повышая при этом устойчивость машины.

Шестиугольная кабина обеспечивает великолепный обзор. По заказу могут быть установлены кондиционер, радио с настройками на 2 канала, стерео колонки. Низкий уровень шума в кабине достигается благодаря использованию звукоизоляционного материала. По заказу в передней части кабины может быть установлена система кондиционирования воздуха.

Эргономичная система управления с измененным положением рулевых и тормозных устройств для наибольшего удобства работы оператора.

Машина удобна в обслуживании, поломки легко вычисляются благодаря системе электронного мониторинга. По заказу могут быть установлены централизованная система смазки и противооткатное устройство.

В данной модели используются последовательно расположенные шестеренные насосы. Один из насосов может быть принудительно отключен для снижения нагрузки на двигатель. Давление в системе повышается до 19,1 мПа, чтобы снизить объем гидравлического цилиндра

Двигатель

Модель

CUMMINS NT855-C280

Тип

Дизельный рядный, водяного охлаждения, четырёхтактный, с турбонаддувом и промежуточным охлаждением, непосредственный впрыск топлива

Мощность на маховике, кВт

169

Номинальная скорость вращения, об./мин.

2000

Макс. крутящий момент (при 1400 об./мин.), Нм

1036

Количество цилиндров – диаметр х ход, мм

6-ø139. 7 x 152.4

Рабочий объем, л

14.010

Удельный расход топлива, г/кВт*ч

≤217

Метод запуска

Электростартер 24 В

Трансмиссионная система

Гидротрансформатор

Трёхэлементный, одноступенчатый, однофазный

Трансмиссия

Планетарная передача, с сервоприводом переключения, принудительная смазка

Главный привод

Спирально-зубчатая коническая передача, одноступенчатый редуктор, смазка разбрызгиванием

Муфта поворота

Многодисковая, в масляной ванне, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма

Тормоз муфты поворота

Плавающий, ленточного типа, в масляной ванне, управляемый с помощью педали с гидроусилителем

Бортовой редуктор

Двухступенчатый цилиндрический редуктор, смазка разбрызгиванием

Скорость передвижения, км/ч

Вперед:

 3. 6/6,5/11,2

Назад:

4.3/7,7/13,2

Ходовая часть

Ведущая звездочка

Сегментная

Натяжение гусениц

Гидравлически регулируемое

Опорных катков, на сторону

7

Несущих катков, на сторону

2

Кол-во башмаков, на сторону

39

* Во всех катках используются самоустанавливающиеся уплотнения.

Гусеницы

Тип гусениц

Гусеница в сборе с башмаками

Тип шасси

Подвеска с балансирным брусом

Шаг гусеницы, мм

203. 2

Ширина башмака, мм

610

Дорожный просвет, мм

405

Колея, мм

2000

Давление на грунт, МПа

0.078

Гидравлическая система рабочего оборудования

Рабочее давление, МПа

19.1

Интенсивность нагнетания (при 1800 об./мин.),л/мин

194

Нагнетатель

Сдвоенный шестерённый насос

Позиции клапана

Поднять, держать, опустить, вхолостую

Рабочее оборудование

Тип отвала

Прямой отвал

Угловой отвал

U-образный отвал

Габаритные размеры, длина х ширина х высота, мм

9630×4320×3955

7140×4365×3380

6830×3860×3380

Вес отвала, кг

2900

3372

3350

Эксплуатационная масса, кг

26990

Преодолеваемый уклон, °

30

Габариты отвала, ширина x высота, мм

3725×1395

4365×1107

3860×1379

Макс. глубина среза, мм

540

560

540

Призма волочения, м³

7.8

5.4

8.4

Макс. регулировка перекоса, мм

1210

1240

1210

Рыхлитель

одностоечный/трехстоечный

SR23MR-Дорожный каток-Shantui Construction Machinery Co., Ltd.

Название параметра SR23MR (стандартная версия)
Параметры производительности
Рабочий вес (кг) 23000
Возбуждающая сила (кН)
Частота вибрации (Гц)
Номинальная амплитуда (мм)
Давление на грунт (кПа)
Преодолеваемый подъем (%)
Двигатель
Модель двигателя WP10
Номинальная мощность/номинальная скорость (кВт/об/мин) 162/2200
Габаритные размеры
Габаритные размеры машины (мм) 7360*3200*3640
Ходовые качества
Скорость движения вперед (км/ч) 4,37/6,82/10
Скорость заднего хода (км/ч) 4,37/6,82
Система шасси
Колесная база (мм)
Емкость бака
Топливный бак (л) 400
Рабочее устройство
Ширина уплотнения (мм) 3090

Название параметра

SR23MR (стандартная версия)

Параметры производительности

Рабочий вес (кг)

23000

Возбуждающая сила (кН)

Частота вибрации (Гц)

Номинальная амплитуда (мм)

Давление на грунт (кПа)

Преодолеваемый подъем (%)

Двигатель

Модель двигателя

WP10

Номинальная мощность/номинальная скорость (кВт/об/мин)

162/2200

Габаритные размеры

Габаритные размеры станка (мм)

7360*3200*3640

Ходовые качества

Скорость движения вперед (км/ч)

4,37/6,82/10

Скорость заднего хода (км/ч)

4,37/6,82

Система шасси

Колесная база (мм)

Емкость бака

Топливный бак (л)

400

Рабочее устройство

Ширина уплотнения (мм)

3090

Гусеничный бульдозер Shantui SD22 Детали ходовой части SD23 нижний нижний каток для земляных работ

Shantui гусеничный бульдозер SD13 SD22 SD23 SD32 части ходовой части нижний нижний ролик для земляных работ и добычи полезных ископаемых

Каток гусеницы экскаватора имеет разные названия: нижний ролик экскаватора и нижний ролик трактора.

Опорный каток бульдозера имеет два типа. Один из них – опорный ролик с одним фланцем, другой тип – опорный ролик с двойным фланцем.

Его можно использовать для тяжелой техники на гусеничном ходу и ходовой части крана, такой как Caterpillar, Komatsu, Hitachi, Doosan, Volvo, Kobelco, Daewoo, JCB, John Deere, Kubota, Hyundai, Sumitomo, Kato, Fiat-Hitachi, Samsung, Liebherr и скоро.

Сямынь Fortune Industrial Co., Limited
наименование товара Запчасти ходовой части бульдозера Shantui опорный каток/нижний ролик/нижний ролик
Стандарт производства ИТМ производственный стандарт и размер партии OEM
Материал 50Мн и 40МнБ и 42МнБ
Заканчивать Гладкий
Цвет картины Черный или желтый
Процесс Ковка и кастинг
Твердость поверхности ПЦ48-54, Глубина: 4 мм-10 мм
Гарантия качества Один год
Сертификация ИСО9001-9002
Срок поставки В пределах 10–20 дней после получения предоплаты
Упаковка Фумигация морская упаковка и экспортный стандартный пакет
Условия оплаты ТТ, Л/К, ПайПал, западное соединение, Д/П
Сфера деятельности экскаватор и части ходовой части бульдозера, G. E.T, Гидравлические запасные части, подземные задействовать инструменты и т. д.

Наш Преимущество гусеничных катков (почему выбирают именно наши)
1.Хорошо система рециркуляции смазанного масла
2. Высокий твердость: HRC52-58, глубина: 8 мм-12 мм
3. Глубокий закаленная поверхность износа
4. Хорошо бронзовые втулки
5.Строгий Контроль качества
6. OEM монтажный размер
7. Сертифицировано по ИСО9001:2008
8.Производить согласно образцам, проектам и чертежам клиента

Основные характеристики опорного катка :
1. Выкованы из стали глубокой закалки и обработаны сердцем для внутренней прочности, чтобы противостоять установке колокола и увеличить способность к восстановлению.
ободок из двух частей ролика. Термообработанные оболочки для прочности корпуса и увеличения срока службы.
Термическая обработка для глубокой однородной закалки, обеспечивающая срок службы, равный сроку службы звена.
2. Вал ролика
вал и подшипник, предназначенные для переноски и поворота тяжелой гусеницы, выкованы и термообработаны для повышения прочности.
Поверхности подшипников закалены и отполированы для уменьшения трения и износа
Центральный фланец поглощает боковую нагрузку от корпуса катка.
3. Чугунная втулка
Поддерживает бронзовый подшипник скольжения.
Отлит из железа, чтобы воспринимать нагрузки без остаточной деформации.
Большой резервуар для смазки для снижения тепловыделения
4. Бронзовый подшипник скольжения
Конструкция рукава обеспечивает большую площадь поверхности для лучшего распределения нагрузки.
Поверхность внутреннего диаметра отполирована до гладкости.
Мягкое бронзовое покрытие в подшипнике поглощает любые мелкие посторонние частицы, прежде чем они могут повредить вал и уплотнения.

Нижний каток экскаватора и бульдозера Функции:
1. Поддержите гусеницу максимально между звездочкой и натяжным роликом.
2. Направьте гусеницу между звездочкой и натяжным роликом
. 3. Прочность, чтобы противостоять отказу до того, как будет использован срок службы протектора.
4. Срок службы гусениц соответствует звеньям гусеницы.
5. Гусеницы и фланцы восстанавливаются на кованых корпусах.
6. Закаленные фланцы для сопротивления изгибу и улучшения способности к восстановлению.

Список моделей

ДЕЛАЕТ ПРИМЕНИМЫЙ МАШИНЫ
ГУСЕНИЦА E70B  E110B E120B  E307  E308 E311B E180 E240
E200B E300  E320  E322 Е330 Е340 Е345 Е350 Е450
CAT215 CAT225 CAT235
D3B  D3C  D4C D4D  D4E  D5  D5H  D6C D6D  D6H  D6R D6T D7G D7H Д7Р Д8Н Д8Р Д8Т Д8Л Д9Н D9R D10N D10T D11N
КОМАТСУ ПК20 ПК25 ПК30 ПК40 ПК60 ПК100 ПК120 ПК200
ПК220 ПК240 ПК300 ПК350 ПК360 ПК400 ПК450 ПК650 ПК750 ПК1000
Д20 Д21 Д30 Д31 Д40 Д41 Д50 Д53  Д55  Д60 Д65 Д85 Д155 Д275  Д355  Д375
ХИТАЧИ EX30 EX40 EX45  EX50  EX75 EX100 EX120  EX200 EX220 EX285  EX300 EX330  EX400 EX450 EX550 EX650
EX700 EX750 EX1100 EX1200
ZX50 ZX75 ZX200 ZX230 ZX240 ZX270 ZX300 ZX330
ZX450
JCB JS120 JS130 JS200  JS205  JS220 JS330  JS360LC   JS460
КОБЕЛЬКО СК60  СК100 SK120 SK210 SK220 SK230 SK250 SK270
SK300  SK310  SK320 SK330 SK400 K904 K907  SK07  SK04N2 SK07N2  SK09N2
ВОЛЬВО EC140  EC210 EC240 EC290 EC360 ЕС460
ХЕНДАЙ 60 руб. 130 руб. Р200  Р210  Р220 R290  R320  R330 450 рэндов
ДЭУ 55 дирхамов 230 дирхамов 280 дирхамов 300 дирхамов 320 дирхамов 380 дирхамов 400 дирхамов
ДУСАН DX140 DX180 DX220 DX225 DX235 DX255  DX300  DX340 DX380 DX420 DX480 DX520
КАТО HD250 HD400 HD450  HD700  HD770 HD820 HD1250
СУМИТОМО Ш200 Ш220 Ш300 Ш320 Ш350 Ш360 Ш380 Ш400
Ш440 Ш530 Ш580 LS1200 LS1600 LS2035 ЛС2050
LS2650 LS2800 LS3400 LS4300 LS5800
SAMSUNG SE130  SE210 SE280  SE350
ФИАТ-ХИТАЧИ Fh220 Fh300 Fh320  Fh400  Fh430
ЛИБХЕРР PR724  PR734 R901  R902  R934 R941  R942  R944 R945
R952  R954  R971 R974  Р981  Р982 R984
СЛУЧАЙ CX120 CX130 CX210 CX240 CX330 CX360
НОВАЯ ГОЛЛАНДИЯ E135  E145B E165  E175  E215LC E235  E245B  E265 E305LC E385LC  E485
БОБКЭТ БОБКЭТ 325 БОБКЭТ 418 Е26 Е32 Е35 Е42


Ч. З.В.
1.What Xiamen Fortune Industrial Co., ограниченная поставка?
В основном мы поставляем детали ходовой части гусеничного экскаватора и бульдозера, такие как опорный каток, опорный ролик, звездочка, натяжной ролик, возвратная пружина в сборе, гусеничная цепь, гусеничный башмак, гусеничный болт и гайка, защита гусеничной цепи, ковш экскаватора, зубья и адаптер ковша, звено ковша, режущая кромка. и торцевые долота, гидравлический цилиндр, штифт и втулка ковша, опорно-поворотный подшипник, стрела с большим вылетом и рукоять и т. д.


2. Как убедиться, что запасные части подходят для наших гусеничных экскаваторов и бульдозеров?
Пожалуйста, отправьте нам название модели вашего экскаватора и бульдозера, номер детали, номер Berco или технические чертежи и размеры


3. Как насчет контроля качества ходовой части экскаватора и бульдозера строительной техники?
У нас есть отличная система контроля качества, мы будем проверять каждый производственный процесс, качество и спецификацию, чтобы быть уверенными в наилучшем качестве и правильном размере, пока упаковка не будет завершена и загружена в контейнер.
