Сферический подшипник скольжения: Сферические подшипники – купить 1401 товар в интернет-магазине Промышленная Автоматизация
Сферические подшипники. Производство Санкт-Петербург

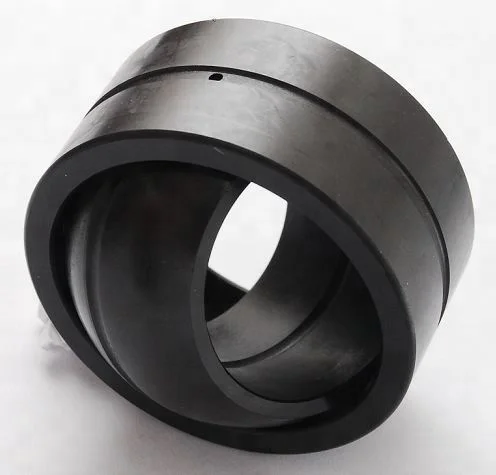

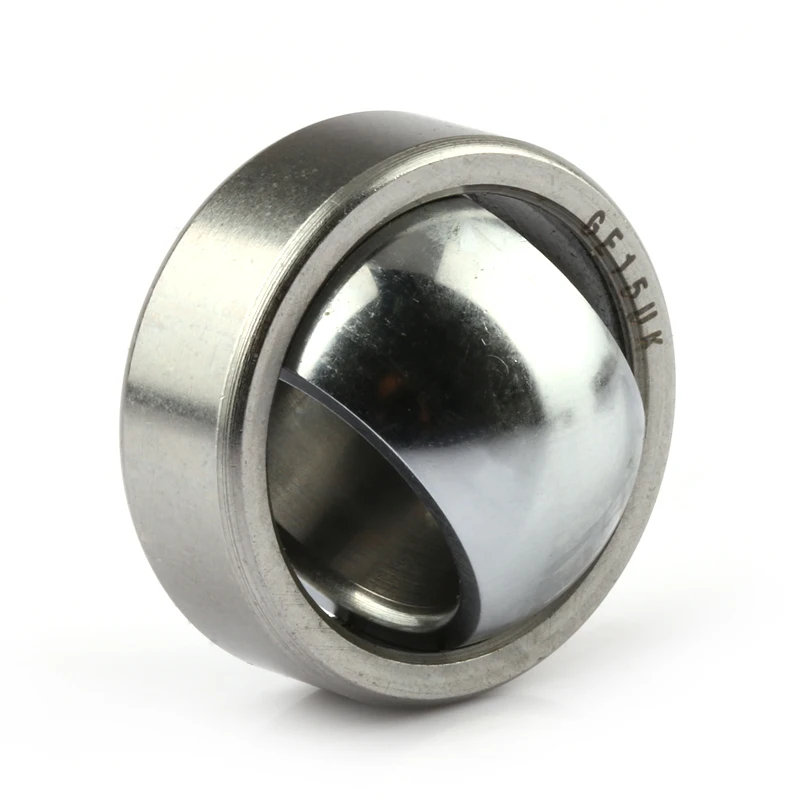

Сферические подшипники. Производство Санкт-ПетербургСферические шарнирные подшипники скольжения – это самовыравнивающиеся элементы, которые дают возможность сохранять движение при осевых перекосах. Как правило, их используют в механизмах при работе на относительно малых скоростях. Силы, действующие на сферический подшипник скольжения, могут быть статическими или могут возникать при колебательных движениях.
Сферические подшипники появились, чтобы добиться плавного вращения вала с небольшим движением вперед-назад. Они являются очень прочными и саморегулирующимися. Идеально подходят, чтобы проводить эксплуатацию различных технических устройств.
Существует два типа сферических подшипников скольжения:
1. С разъемной внешней обоймой.
2. С неразъемной внешней обоймой.

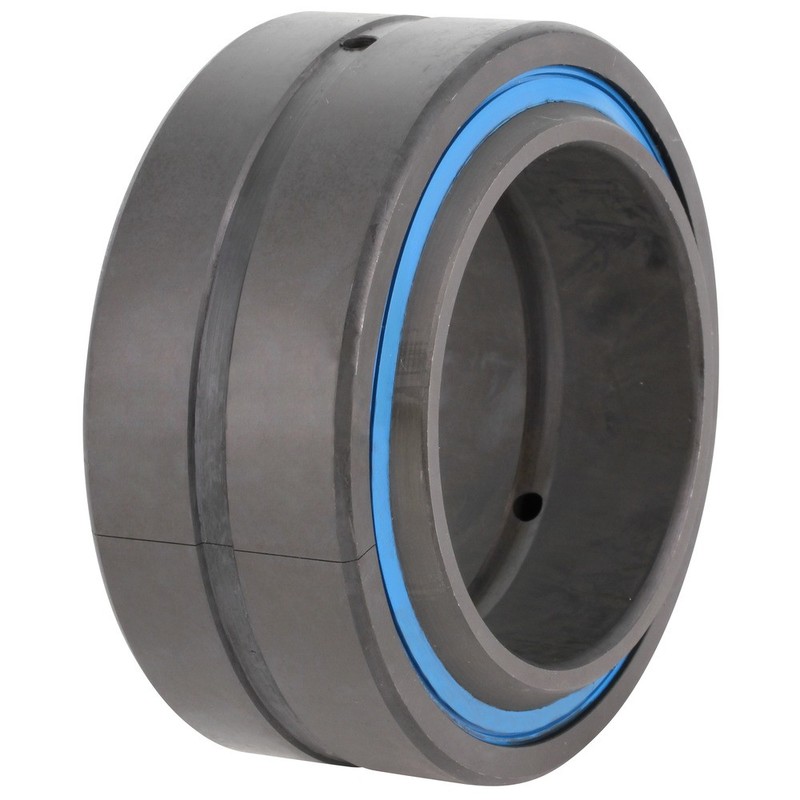

Модель с разъемной внешней обоймой отличается широкими сферическими областями контакта и применяется в условиях высоких нагрузок.
Наружное кольцо разрезано в двух местах, чтобы можно было установить внутреннее кольцо.
Модель с неразъемной внешней обоймой представляет собой тип сферического подшипника скольжения широко применяющегося в Европе. Наружное кольцо разрезано в одном месте (наружные кольца с диаметром от 100 мм разрезаются в двух местах), а их ширина и толщина меньше, чем в другой модели. Поэтому данную модель можно применять в ограниченных пространствах. Поставляются типы с уплотнителями с обеих сторон для защиты от загрязнений.
Сферические подшипники моделей являются самоустанавливающимися и предназначены для больших нагрузок. Внутренние и наружные кольца в этих моделях изготовлены из закаленной и полированной высокоуглеродистой стали, легированной хромом, а также фосфатируются, что обеспечивает превосходную стойкость к коррозии и износу, а также покрываются дисульфидом молибдена (MoS2). Сферический подшипник скольжения способен воспринимать высокую радиальную нагрузку и осевые нагрузки в обоих направления.
Вид | Тип | Описание |
Тип GE…E, GE…ES, GE…ES-2RS | ||
Тип GEC…XS, GEC…XS-2RS | ||
Тип GEG…E, GEG…ES, GEG…ES-2RS | ||
Тип GEEW…ES | ||
Тип GEEM…ES-2RS | ||
Тип GEF…ES | ||
Тип GE…XS/K | ||
Тип GEZ…ES, GEZ…ES-2RS | ||
Тип GEWZ…ES, GEWZ…ES-2RS | ||
Тип GEGZ…ES, GEGZ…ES-2RS | ||
Тип GEGZ…HS/K | ||
Тип GEK…XS-2RS | ||
Тип GEBJ…S | ||
Тип GEFZ…S | ||
Тип GEBK…S | ||
Тип GE…C, GEG…C | ||
Тип GEBJ…C |
Радиальные сферические подшипники скольжения FKL
Радиальные сферические подшипники скольжения FKL Продажа +7 (4912) 46-37-07 | СДЕЛАНО В СЕРБИИ | |
Варианты исполнения:
|
ШАРНИРНЫЕ ПОДШИПНИКИ СКОЛЬЖЕНИЯ ПРОИЗВОДСТВЕННАЯ ПРОГРАММА FKL
| Диаметр вала | Номинальные размеры (mm) | Несущая способность | Масса | Номера для заказа | Фото | Эскиз | Подробная информация | ||||
| d (mm) | D | B | C | C (kN) | C0 (kN) | kg | Артикул FKL | FKL (снят с производства) | JPEG | JPEG | |
| 4 | 12 | 5 | 3 | 2. 4 | 10.2 | 0.003 | GE 4 E | ||||
| 5 | 14 | 6 | 4 | 3.40 | 17.0 | 0.004 | GE 5 E | ||||
| 6 | 14 | 6 | 4 | 3.40 | 17.0 | 0.004 | GE 6 E | ||||
| 8 | 16 | 8 | 5 | 5.50 | 27.5 | 0.008 | GE 8 E | ||||
| 10 | 19 | 9 | 6 | 8.15 | 40.5 | 0.012 | GE 10 E | ||||
| 12 | 22 | 10 | 7 | 10.8 | 54.0 | 0.017 | GE 12 E | GE 12 DO.B | |||
| 15 | 26 | 12 | 9 | 17.0 | 85.0 | 0.032 | GE 15 ES | GE 15 DO. B | |||
| 17 | 30 | 14 | 10 | 21.2 | 106 | 0.050 | GE 17 ES | GE 17 DO.B | |||
| 20 | 35 | 16 | 12 | 30.0 | 146 | 0.065 | GE 20 ES | GE 20 DO.B | |||
| GE 20 ES-2RS | |||||||||||
| 42 | 25 | 16 | 48.0 | 240 | 0.16 | GEH 20 ES-2RS | |||||
| 25 | 42 | 20 | 16 | 48.0 | 240 | 0.12 | GE 25 ES | GE 25 DO.B | |||
| GE 25 ES-2RS | |||||||||||
| 47 | 28 | 18 | 62. 0 | 310 | 0.20 | GEH 25 ES-2RS | |||||
| 30 | 47 | 22 | 18 | 62.0 | 310 | 0.16 | GE 30 ES | GE 30 DO.B | |||
| GE 30 ES-2RS | |||||||||||
| 55 | 32 | 20 | 80.0 | 400 | 0.35 | GEH 30 ES-2RS | |||||
| 35 | 55 | 25 | 20 | 80.0 | 400 | 0.23 | GE 35 ES | GE 35 DO.B | |||
| GE 35 ES-2RS | |||||||||||
| 62 | 35 | 22 | 100 | 500 | 0.47 | GEH 35 ES-2RS | |||||
| 40 | 62 | 28 | 22 | 100 | 500 | 0. 32 | GE 40 ES | GE 40 DO.B | |||
| GE 40 ES-2RS | |||||||||||
| 68 | 40 | 25 | 127 | 640 | 0.61 | GEH 40 ES-2RS | |||||
| 45 | 68 | 32 | 25 | 127 | 640 | 0.46 | GE 45 ES | GE 45 DO.B | |||
| GE 45 ES-2RS | |||||||||||
| 75 | 43 | 28 | 156 | 780 | 0.80 | GEH 45 ES-2RS | |||||
| 50 | 75 | 35 | 28 | 156 | 780 | 0.56 | GE 50 ES | GE 50 DO.B | |||
| GE 50 ES-2RS | |||||||||||
| 90 | 56 | 36 | 245 | 1 220 | 1. 60 | GEH 50 ES-2RS | |||||
| 60 | 90 | 44 | 36 | 245 | 1 220 | 1.10 | GE 60 ES | GE 60 DO.B | |||
| GE 60 ES-2RS | |||||||||||
| 105 | 63 | 40 | 315 | 1 560 | 2.40 | GEH 60 ES-2RS | |||||
| 70 | 105 | 49 | 40 | 315 | 1 560 | 1.55 | GE 70 ES | ||||
| GE 70 ES-2RS | |||||||||||
| 120 | 70 | 45 | 400 | 2 000 | 3.40 | GEH 70 ES | |||||
| GEH 70 ES-2RS | |||||||||||
| 80 | 120 | 55 | 45 | 400 | 2 000 | 2. 30 | GE 80 ES | ||||
| GE 80 ES-2RS | |||||||||||
| 130 | 75 | 50 | 490 | 2 450 | 4.10 | GEH 80 ES-2RS | |||||
| 90 | 130 | 60 | 50 | 490 | 2 450 | 2.75 | GE 90 ES | ||||
| GE 90 ES-2RS | |||||||||||
| 150 | 85 | 55 | 610 | 3 050 | 6.30 | GEH 90 ES | |||||
| GEH 90 ES-2RS | |||||||||||
| 100 | 150 | 70 | 55 | 610 | 3 050 | 4. 40 | GE 100 ES | ||||
| GE 100 ES-2RS | |||||||||||
| 160 | 85 | 55 | 655 | 3 250 | 6.80 | GEH 100 ES-2RS | |||||
| 110 | 160 | 70 | 55 | 655 | 3 250 | 4.80 | GE 110 ES | ||||
| GE 110 ES-2RS | |||||||||||
| 180 | 100 | 70 | 950 | 4 750 | 11.0 | GEH 110 ES-2RS | |||||
| 120 | 180 | 85 | 70 | 950 | 4 750 | 8.25 | GE 120 ES | ||||
| GE 120 ES-2RS | |||||||||||
| 210 | 115 | 70 | 1 080 | 5 400 | 15. 0 | GEH 120 ES | |||||
| 140 | 210 | 90 | 70 | 1 080 | 5 400 | 11.0 | GE 140 ES | ||||
| GE 140 ES-2RS | |||||||||||
| 160 | 230 | 105 | 80 | 1 370 | 6 800 | 14.0 | GE 160 ES | ||||
| GE 160 ES-2RS | |||||||||||
| 180 | 260 | 105 | 80 | 1 530 | 7 650 | 18.05 | GE 180 ES | ||||
| GE 180 ES-2RS | |||||||||||
| 200 | 290 | 130 | 100 | 2 120 | 10 600 | 28. 0 | GE 200 ES | ||||
| GE 200 ES-2RS | |||||||||||
| 220 | 320 | 135 | 100 | 2 320 | 11 600 | 35.5 | GE 220 ES-2RS | ||||
| 240 | 340 | 140 | 100 | 2 550 | 12 700 | 40.0 | GE 240 ES-2RS | ||||
| 260 | 370 | 150 | 110 | 3 050 | 15 300 | 51.5 | GE 260 ES-2RS | ||||
| 280 | 400 | 155 | 120 | 3 550 | 18 000 | 65.0 | GE 280 ES-2RS | ||||
| 300 | 430 | 165 | 120 | 3 800 | 19 000 | 78. 5 | GE 300 ES-2RS | ||||
Не нашли нужного шарнирного подшипника скольжения? Опытные специалисты помогут Вам +7 (4912) 46-37-07 [email protected]
ВОЗМОЖНО, ВАС ТАК ЖЕ ЗАИНТЕРЕСУЕТ
шарнирный подшипник скольжения шарнирный подшипник шарнирный подшипник купить сферический шарнирный подшипник шарнирные подшипники цена подшипники шарнирные размеры шарнирные подшипники каталог подшипники шарнирные фото
новостивсе новости
Новинка LESQFS212-TDT.H
ДЛЯ ТЕХНИКИ ПОЧВООБРАБОТКИ
ПОДХОДИТ ДЛЯ HORCS
КОМЕНСИРУЕТ НЕСООСНОСТЬ
подробнее
Ступица FKL на БДМ
ДЛЯ ДИСКОВЫХ БОРОН ТИПА БДМ
ЗАВОДСКАЯ ГАРАНТИЯ 2 ГОДА
КОМПЛЕКТ ДЛЯ РЕМОНТА
подробнее
Подшипники РСМ скидка -20%
ПОДШИПНИКИ РСМ
АКЦИЯ – 20 %
ДО 1 ИЮНЯ 2021
подробнее
Узел для катка ZGKU309-2S
ДЛЯ ПРИКАТЫВАЮЩИХ КАТКОВ
ПОДХОДИТ ДЛЯ КАМЕНИСТОЙ ПОЧВЫ
КОМЕНСИРУЕТ НЕСООСНОСТЬ КАТКА
подробнее
Акция скидка – 20%
ПОДШИПНИКИ ДЛЯ КОМБАЙНОВ
РОСТСЕЛЬМАШ
ДО 1 АВГУСТА 2020
подробнее
Сферические подшипники скольжения – Mil-Spec и аэрокосмические сферические подшипники
- Главная
- Продукция
- Сферические подшипники скольжения Технические данные
- .
..
..Аэрокосмическая промышленность: сферические подшипники скольжения
RBC Aerospace Bearings предлагает полную линейку стандартов Mil Spec и множество специальных и нестандартных сферических подшипников скольжения для аэрокосмической промышленности и всех основных спецификаций OEM. Доступны как металлические, так и самосмазывающиеся подшипники. Конфигурации включают штампованную конструкцию, прорезь для направляющей нагрузки, разъемный шар и конструкции с высоким смещением, предлагаются серии из высокотемпературного и легкого титана и алюминия. Также доступны герметичные версии.
В штампованных сферических подшипниках RBC используются различные материалы, включая кольца из 17-4PH, 15-5PH, алюминиевой бронзы, AISI303, Inconel®-718, алюминия и титана, а также сферические шарики скольжения из стали 440C, 52100 с хромированным покрытием. , 13-8PHMo, стеллит®, бериллий-медь, алюминий и титан. На поверхности качения и шарика также может быть нанесена сухая пленочная смазка для высокотемпературных применений или различные покрытия для повышения коррозионной стойкости и снижения износа.
(Inconel® является зарегистрированной торговой маркой группы компаний INCO. Stellite® является зарегистрированной торговой маркой компании Deloro Stellite.)
RBC производит 4 различных материала для самосмазывающихся футеровок, соответствующих стандарту AS81820 (ранее Mil-B-81820). Кроме того, доступно более 60 других самосмазывающихся материалов для конкретных характеристик; например, высокая температура для газотурбинных двигателей или обрабатываемость для планера, вертолета и шасси.
Сферические подшипники скольжения RBC прошли квалификацию в соответствии со строгими стандартами SAE, военных, NAS, AECMA, а также потребительскими стандартами конструкции и производительности в испытательных лабораториях RBC. Для получения информации о специальных подшипниках скольжения или информации о многих стандартных сериях коммерческих подшипников скольжения, которые можно приобрести в RBC, обратитесь в службу поддержки клиентов RBC по телефону 866.RBC.AERO (866.722.2376).
Щелкните эту ссылку, чтобы получить обзор RBC Engineering о подшипниках с контактами металл-металл и самосмазывающихся подшипниках, а также узнать больше о наших передовых системах вкладышей, технической информации или щелкните ссылку ниже, чтобы ознакомиться со спецификациями подшипников.
Самосмазывающийся Серия AS81820
Серия AS8942
Герметичная серия
Стандарты EN
Металл-металл Серия AS81936
Серия AS8976
Стандарты EN
Широкая серия
| Большое смещение Самосмазывающийся
Стандарты EN
Металл по металлу
Легкий вес Легкий самосмазывающийся
Страница функций из титана Высокая температура
Сферические подшипники слота погрузчика
Разрезные шарикоподшипники |
Сферические подшипники – Сферические подшипники скольжения
Сферические подшипники – Сферические подшипники скольжения | Подшипники АСТПерейти к навигации Перейти к содержимому
Ваш браузер устарел.
В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.
- Хром
- Фаерфокс
- Internet Explorer Edge
- Сафари
Сферические подшипники скольжения изготавливаются из самых разных материалов и предназначены для использования практически в любых условиях эксплуатации. AST Bearings предлагает полную линейку сферических подшипников в дюймовом и метрическом исполнении. Эти высококачественные сферические подшипники скольжения подходят для большегрузных, внедорожных транспортных средств, сельскохозяйственной техники, строительного и горнодобывающего и лесозаготовительного оборудования, упаковочного и текстильного оборудования, а также робототехники. Подшипники скольжения поставляются со стандартными промышленными размерами отверстий от 0,5 до 12 дюймов, а также с метрическими размерами от 4 до 300 мм.
Также можно заказать нестандартные размеры.
Каталог подшипников
Ознакомьтесь с нашим онлайн-каталогом продукции, включающим более 10 000 продуктов с полными спецификациями и 3D-моделями CAD, доступными для скачивания — и все это бесплатно!
Просмотреть каталог
Сферические подшипники скольжения Характеристики
Сферические подшипники скольжения (также известные как «сферические плоские подшипники», «сферические шариковые подшипники» и «шариковые втулки») имеют внутреннее кольцо со сферической выпуклой внешней поверхностью и наружное кольцо. с соответственно сферой, но вогнутой внутренней поверхностью. Их конструкция делает их особенно подходящими для подшипниковых узлов, где должны быть обеспечены выравнивающие движения между валом и корпусом или где должны быть разрешены колебательные или повторяющиеся наклонные движения при относительно низких скоростях скольжения.
Сферические подшипники скольжения AST делятся на две основные категории в зависимости от необходимости и способности смазки.
Нажмите на любой из двух ниже, чтобы узнать о них больше:
Сферические подшипники скольжения Типы продуктов
AST является ведущим поставщиком сферических подшипников скольжения и поставляет около 1000 различных сферических подшипников скольжения. Если вы уже знаете, какой тип сферического подшипника скольжения подходит для вашего применения, вы можете быстро перейти к нему ниже для получения дополнительной информации:
Если вам нужна помощь в выборе продуктов, наиболее подходящих для вашего конкретного применения, помните, что AST предоставляет помощь в проектировании и применении в рамках наших дополнительных услуг, призванных облегчить вашу работу.
На этом веб-сайте можно найти ряд технических документов о сферических подшипниках скольжения, которые можно найти в нашем Ресурсном центре. Некоторые из них перечислены ниже:
Полный каталог сферических подшипников скольжения AST Bearings содержит подробные спецификации и 3D-модели CAD для 995 различных сферических подшипников скольжения в 14 категориях.
