Седельно-сцепное устройство: силы, углы

Седельно-сцепное устройство – элемент, который соединяет тягач и полуприцеп автопоезда, обеспечивает стыковку полуприцепа с тягачом, непосредственно принимая на себя часть массы полуприцепа. От конструкции и исправности седельно-сцепного устройства зависят маневренность, управляемость, плавность хода, проходимость транспортного средства.

Сегодня вашему вниманию предлагается учебное содержание переведённого на русский язык модуля LCMS ELECTUDE седельно-сцепное устройство: силы и углы. В поле внимания – маневренность, минимальный угол наклона, вертикальная и горизонтальная нагрузка.

Маневренность

Тягачу с полуприцепом время от времени приходится совершать повороты. При этом прицеп не должен касаться тягача. Поэтому между тягачом и прицепом всегда должно быть достаточно места.

Верхняя часть прицепа должна иметь возможность поворачиваться совершенно свободно. При поворотах расстояние между задней стенкой кабины и углом наклона прицепа должно быть не менее 20 см.



Минимальный угол наклона

Когда тягач с прицепом проезжает по лежачему полицейскому, то седельно-сцепное устройство нуждается в определенном зазоре для плавного движения прицепа. Для этого необходимо соблюдать следующие требования, применимые к полуподвижному седельно-сцепному устройству.

• Угол наклона вперед — не менее 6°.
• Угол наклона назад — не менее 7°.

Следующие характеристики также важны для подвижного седельно-сцепного устройства:

• Угол наклона влево — 3°,
• Угол наклона вправо — 3°.

Эти значения относятся к транспортному средству, движущемуся по прямой с последовательно присоединёнными прицепами в соответствии со стандартом ISO 1726 и они не распространяются на стационарное/встроенное седельно-сцепное устройство.

Вертикальная нагрузка

Кроме веса прицепа, седельно-сцепные устройства также должны поглощать тормозные и ускоряющие силы.

При вертикальной нагрузке соединительная пластина прицепа давит на верхнюю плиту. При этом на такое комбинированное транспортное средство, как тягач с прицепом воздействуют три вертикальные силы:

• Общая масса тягача (T) [в тоннах], оказывающая вертикальную силу. Она также включает в себя силу, вызванную массой U прицепа на седельно-сцепном устройстве [в тоннах].< Значение U составляет примерно 30% от общей массы прицепа вместе с грузом. Значение U — это значение максимально допустимой вертикальной нагрузки.
• Общая масса прицепа (R) [в тоннах] также оказывает силу.

Максимально допустимое значение этой вертикальной нагрузки на седельно-сцепное устройство указывается производителем.

Данное значение также указано на табличке с паспортными данными седельно-сцепного устройства.

Вес тягача указывается на табличке с паспортными данными прицепа.

Горизонтальная нагрузка

На поворотный шкворень действуют силы, направленные горизонтально (вперед, назад, влево и вправо). Эти силы проявляются при торможении, ускорении и при прохождении поворотов.

Значение U

 Значение U — это максимальная вертикальная сила, которая может быть приложена к верхней плите седельно-сцепного устройства.
Эта сила вызвана нагрузкой и весом прицепа.

Значение D

Значение D — это горизонтальные силы, возникающие между тягачом и прицепом. Эти силы воздействуют на сцепной шкворень.

Производитель седельно-сцепного устройства всегда указывает значение U и значение D.

Таким образом можно рассчитать максимально допустимую нагрузку, оказываемую на транспортное средство. Информация о допустимой нагрузке указывается на табличке с паспортными данными седельно-сцепного устройства.

Данная информация также представлена в руководстве по ремонту.

Расчёт значения D

Вы можете рассчитать значение D по следующей формуле, приведённой на скриншоте ниже:

D= значение D [в kN (кН)] g

g = ускорение свободного падения

T = масса тягача с нагрузкой, оказываемой на седельно-сцепное устройство U [в тоннах]

R = общая масса груженого прицепа [в тоннах]

U = вертикальная нагрузка на ССУ [в тоннах]
(она часто равна 30% от массы загруженного прицепа)

Если рассчитанное значение D превышает максимально допустимое значение D седельно-сцепного устройства, то Вам необходимо уменьшить вес прицепа для корректной работы седельно-сцепного устройства.

Для контроля знаний в LCMS ELECTUDE предлагаются специальные тесты.

Седельно-сцепное устройство (ССУ) или седло: назначение, типы, ремонт

Главная страница — Новости — Статьи — Седельно-сцепные устройства: особенности конструкции, правила эксплуатации

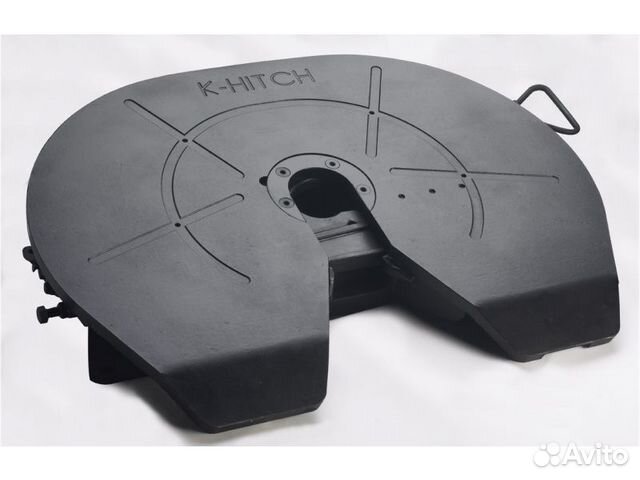

Седельно-сцепное устройство – это конструктивный элемент, который используется для соединения тяжеловоза с полуприцепом. От качества, надежности ССУ зависит безопасность управления транспортным средством. Не случайно в народе его называют «пятым колесом». Тенденции мирового автомобилестроения требуют от узла высокой износостойкости, удобства обслуживания, ведь небольшая деталь принимает на себя часть веса фуры.

Несмотря на огромную важность соединительного элемента, тема «тягач седло» не так уж часто поднимается на просторах интернета. Попробуем заполнить пробелы и разобраться, как устроено седельно-сцепное устройство, какие функции оно выполняет. Также коснемся вопросов ремонта, типов ССУ.

Как устроено седельно-сцепное устройство?

В состав соединительной конструкции входит несколько элементов:

• Разъемно-сцепной механизм. Берет на себя часть нагрузки. Принимает непосредственное участие в поворотах фуры. Модель может быть одно- и двухзахватной. Первый тип используется чаще – он безопаснее.
• Плита опоры. Используется для крепления «пальца». Плиты бывают литыми и сварными. Спросом пользуется первый вариант. Он меньше весит, но такой же прочный и жесткий.
• Элементы крепежа. Отвечают за прочность крепления сцепки. К крепежным элементам относятся монтажные плитки, размер которых зависит от высоты седла.

Габариты некоторых «сцепок» строго регламентированы. Например, распространенные параметры шкворней – 89 и 50,8 мм. Стандартизация размеров снижает риск отсоединения, повышает безопасность движения.

Детальные требования прописаны в документах ISO 337, ISO1726 и др.

---

Это интересно! Современное седло на тягач рассчитано на 1,5-2 млн. км.

---

Разновидности ССУ

Существует несколько классификаций седельно-сцепных устройств. В зависимости от типа соединения автопоезда, они бывают:

• Автоматическими. Работу ССУ контролирует электроника и пневматика.
• Полуавтоматическими. Сцепка выполняется вручную.

При выборе запчастей в магазине консультант может предложить однозахватное или двухзахватное седельно-сцепное устройство. С конструктивной точки зрения, первый тип проще и надежнее второго. Тяга передается на кулак-захват, поэтому на сцепную деталь воздействует только сдавливающее усилие. В двухзахватном ССУ торможение направлено на захват.

Еще одна классификация связана со степенями свободы:

• Две степени. Оборудованный такой системой автопоезд пригоден для эксплуатации на ровных трассах.
• Три степени. Дополнительная ось способствует поперечному качанию. Подходит для бездорожья.

Ведущие производители ССУ стремятся к совершенствованию продукции в двух направлениях:

1. Снижение веса. Тренд не только сцепных устройств, но и всего тяжелого машиностроения. Ведь чем меньше масса техники, тем выше мобильность, полезная нагрузка. Снизить вес удается за счет применения конструкций с шаровидным графитом.
2. Автоматизация сцепки. Водителям современных тягачей больше не нужно прикладывать усилия. Всю работу выполняют электрические датчики и пневматический привод, которые следят за стабильностью работы сцепки.

Как выполняется техническое обслуживание?

Уход за седлом тягача должен быть таким же тщательным и регулярным, как за другими элементами фуры. Вот что советуют сотрудники СТО:

• Раз в неделю смазывайте «палец» и элементы запора. Чистка выполняется, когда прицеп отсоединен от тяжеловоза.
• Раз в год очищайте опорную часть.
• Используйте только густые смазывающие вещества.
• Регулярно проверяйте затяжку болтов.
• При появлении трещин или сильных вмятин рекомендуется обратиться за помощью к механику.

Изношенная деталь подлежит замене. Нежелательно использовать б/у запчасти. Если понадобился ремонт седла тягача, заказывайте детали только в профильных магазинах. Сертифицированная продукция – это надежность плюс «железная» гарантия, что устройство прослужит долго. Всегда тестируйте запчасти на небольших расстояниях, прежде чем отправиться в дальний рейс.

---

Редкий дальнобойщик не сталкивался с проблемой стука в задней части тягача. Если с амортизаторами и сайлентблоками все в порядке, стоит искать причину в ССУ. Даже если визуально плита в норме, нужно снять седло, проверить втулки и резинки, почистить место хождения клина. Проблема осталась? Если седло Jost или другого производителя лежит на подрамнике, износились подушки. При возникновении люфта в первую очередь проверяют полимерные вкладыши.

---

Как продлить срок эксплуатации ССУ?

Контроль наличия смазки, регулярная чистка помогут продлить срок службы седельно-сцепного устройства. Также рекомендуется избегать:

• Торможения полуприцепом, если в этом нет надобности.
• Интенсивного торможения при спуске с горы – особенно когда машина перегружена.
• Использования автопоезда с изношенным замковым механизмом.
• Редкой замены антифрикционных накладок.
