4.8. Седельно - сцепное устройство

Седельно - сцепное устройство крепится к раме с помощью кронштейнов 16 (рисунок 67). К кронштейнам 16 с помощью кронштейнов 17 крепится седло. Кронштейны седла опираются на подушки 18, которые располагаются в гнездах седла.

Под седлом расположен разъемно - сцепной механизм, который состоит из заднего захвата 12, переднего захвата 13 и запорного кулака 5, имеющего два положения - открытое и закрытое. На штоке запорного кулака 5 установлена пружина 4, которая удерживает кулак 5 в закрытом положении. Для открытия (перемещения) кулака на конце штока имеется рукоятка 1, которая крепится гайками 3. Гайки 3 служат также для регулировки зазора в захватах со шкворнем полуприцепа. Кулак в открытом положении удерживается с помощью пружины 10 защелкой 7.

Задний захват 12 вращается на пальце 15, закрытом крышкой 8, закрепленной гайкой 14. Для удержания кулака от случайного открывания служит планка предохранительная 20, которая крепится к седлу болтом 21. Пружина 4 прижимает шток запорного кулака 5 с фиксирующим буртиком к стенке отверстия.

С целью исключения неплотного прилегания торца заднего захвата 12 к кулаку 5, в захват вмонтирована вращающаяся опора 6.

В конструкции седельно - сцепного устройства предусмотрена регулировка диаметра отверстия под шкворень с целью устранения зазоров между захватами и шкворнем.

Регулировка зазоров при первоначальной сцепке тягача с полуприцепом осуществляется в следующей последовательности:

-отверните гайки 3 на штоке;

-произведите сцепку тягача с полуприцепом и проедьте 100-200 метров, произведя при этом 2-3 притормаживания автопоезда с целью выбора зазора между захватами и шкворнем;

-заверните гайки 3 до соприкосновения с рукояткой 1, рукоятка при этом должна соприкасаться с седлом. После этого гайку доверните еще на полоборота и законтрите.

Для устранения зазоров в захватах в процессе эксплуатации необходимо отвернуть гайки 3, проехать автопоездом 100-200 метров с притормаживанием до исчезновения зазоров и после чего завернуть гайку до соприкосновения с рукояткой 1, которая должна соприкасаться с седлом. После этого гайку довернуть еще на 1/2 оборота и законтрить ее.

Рисунок 67. Седельно-сцепное устройство

1- рукоятка; 2. 4. 10 - пружины; 3 - гайка; 5 - запорный кулак; 6 - опора вращающаяся; 7 - защелка;8 - крышка. 9. 11.21 - болты: 12 - захват задний; 13 - захват передний; 14 - гайка; 15 - палец; 16, 17 - кронштейны;18 - подушка; 19 - седло; 20 - планка предохранительная

Приневозможности отрегулировать зазор из - за износа запорного кулака и захватов изношенные и деформированные детали замените иповторите регулировку зазоров между захватами ишкворнем, как описано выше.

Для расцепки тягача с полуприцепом необходимо поднять планку 20 вверх, рукоятку 1 вручную (или с помощью монтировки, вставленной в торец рукоятки) повернуть на себя до момента стопорения запорного кулака 5 в вытянутом положении защелкой 7. При этом автоматически освобождается шток запорного кулака 5, его стопорящий буртик входит в направляющее отверстие бобышки седла.

В случае, если перемещение рукоятки на себя затруднено (при усилии, приложенном к рукоятке 25 - 40Н) рекомендуется рукоятку несколько раз переместить вверх - вниз при одновременном повороте на себя. При этом защелка 7, упираясь в торец запорного кулака 5, будет удерживать его в открытом положении. При выезде тягача шкворень полуприцепа проворачивает задний захват 12 относительно пальца 15, при этом захват 12 своим торцом нажимает на защелку 7, проворачивает ее, освобождая запорный кулак 5, который, перемещаясь под действием пружины 10. упирается в торец заднего захвата 12 и удерживает его в открытом положении.

Сцепка тягача с полуприцепом осуществляется автоматически. После сцепки необходимо убедиться, что предохранительная планка 20 находится в вертикальном положении, что свидетельствует о произошедшей сцепке тягача с полуприцепом.

Уход за седельно - сцепным устройством

Перед выездом на линию проверить надежность крепления седельно - сцепного устройства к раме автомобиля, состояние захватов, запорного кулака и пружины защелки.

Изношенные и деформированные детали своевременно должны заменяться новыми.

Не реже одного раза в год очистить опорную поверхность седла, захваты и кулак от старой смазки и смазать новой согласно химмотологической карте.


kama-avtodetal.ru

Седельно-сцепное устройство автомобиля-тягача МАЗ-504А | ООО "Эверест"

Седельное устройство (рис. 129) состоит из следующих основных частей: нижней плиты 1, седла 18, балансира 6, обеспечивающего их шарнирное соединение, и запорного устройства. Нижняя плита седельного устройства, представляющая собой массивную стальную отливку, двумя продольными фланцами через подставку соединяется с рамой тягача. В центре плиты сделаны две опорные бобышки, поддерживаемые жесткими литыми ребрами. Бобышки расточены соосно и являются опорами для оси 10 балансира седла. К боковым площадкам плиты привернуты на болтах буфера 3 балансира, ограничивающие его боковое качание.

Балансир седельного устройства также отлит из стали и имеет развитое сечение в средней части для размещения оси балансира. Вынесенные концы балансира заканчиваются бобышками, обработанными под опоры для оси 2 седла. Оси балансира и седла располагаются в двух взаимно перпендикулярных плоскостях. Чтобы оси не пересекались, они сдвинуты по высоте: ось балансира расположена ниже оси седла.

Между осями седла и балансира установлен сухарь 5. Посредине оси балансира сделана лыска. Сухарь имеет снизу плоскость, которой он опирается на лыску оси балансира, а сверху перпендикулярно лыске — цилиндрическую выемку, на которую опирается ось седла. Лыска на сухаре и оси балансира препятствует вращению оси в балансире. Эта ось может поворачиваться только в своих опорах и нижней плите седельного устройства. Сверху сухарь ограничивает прогиб оси седла.

Рис. 129. Седельное устройство:

1 — нижняя плита седельного устройства; 2 — ось седла; 3 — буфер балансира; 4 — втулка оси седла; 5, 7, 9 и 32 — масленки; 6 — балансир седла; 8 — сухарь оси балансира седла; 10 — ось балансира седла; 11 — ось рукоятки замка захватов; 12 — пружина защелки замка захватов; 13 — защелка замка захватов; 14 — шток запорного кулака; 15 — предохранительная планка замка; 16 — пружина запорного кулака; 17 — скоба запорного кулака; 18 — седло для посадки днища полуприцепа; 19 — рукоятка замка захватов; 20 — направляющая шпилька; 21 — шпилька-ось защелки замка захватов; 22 — запорный кулак; 23 — палец захвата седельного устройства; 24 — штифт захвата; 25 — левый захват; 26 — правый захват; 27 — салазки седла; 28 — оттяжная пружина; 29 — смазочная канавка плиты седла; 30 — регулировочная шайба; 31 — канал подачи смазки; 33 — стопорный болт оси; 34 — упоры захватов; 35 — шкворень полуприцепа

Седло отлито из стали. Верхняя плоскость его по краям несколько выступает над внутренней частью. Эта плоскость механически обработана и является опорной поверхностью для переднего конца рамы полуприцепа. Удлиненная наклонная задняя часть седла раздваивается и служит направляющей для рамы полуприцепа при сцепке с тягачом. В нижней части седла по краям сделаны массивные литые бобышки, отверстия в которых являются опорой для выступающей из балансира оси седла. Седло может поворачиваться на оси балансира в поперечной плоскости автомобиля, а на оси седла — в его продольной плоскости.

Седельное устройство подобной конструкции (с двумя степенями свободы) разгружает рамы тягача и полуприцепа от деформаций кручения, которые могут в них возникать при движении по дороге с неровностями.

Для сцепки с седлом тягача полуприцеп оборудован опорной плитой и шкворнем. Запорное устройство предназначено для обеспечения надежной сцепки тягача и полуприцепа при движении, а также для облегчения расцепки тягача и полуприцепа. Оно смонтировано на нижней части седла.

В приливах седла между бобышками установлены захваты 25 и 26 сложной конфигурации. Захваты закреплены на седле с помощью пальцев 23, установленных в бобышки седла и проходящих через отверстия в захватах. Пальцевое соединение обусловливает возможность поворота захвата относительно пальца. Концы захватов расходятся, образуя зев, а в средней части почти замыкаются в цилиндрическое отверстие, которое охватывает шкворень полуприцепа.

При транспортировке полуприцепа захваты должны надежно удерживать шкворень полуприцепа от перемещения в горизонтальной и вертикальной плоскостях. Вертикальному перемещению шкворня относительно седла препятствует цилиндрическая проточка на шкворне, в которую входят захваты. От горизонтальных перемещений захваты фиксируются запорным кулаком 22 сцепного механизма седла, входящим в передний зев, образуемый захватами, и препятствующим их повороту относительно пальцев и, следовательно, самооткрыванию захватов.

Запорный кулак поджимается к захватам пружиной 16, надетой на шток 14.

При расцепке седельного устройства поворачивают вперед конец рукоятки 19 замка захватов, которая осью 11 соединена с седлом. Рукоятка с помощью скобы 17 перемещает вперед запорный кулак, сжимая пружину. Перемещение запорного кулака направляется шпилькой 20, установленной в овальном отверстой кулака. Отведенный в крайнее переднее положение запорный кулак за выступ удерживается защелкой 13 замка захватов. Защелка представляет собой пластину, закрепленную на шпильке-оси 21, резьбовой конец которой ввернут в седло.

Защелка пружиной 12 постоянно притягивается к штифту 24 захвата.

При расцепке автомобиль отъезжает от полуприцепа, шкворень разводит губки запорных кулаков и выходит из зацепления с ними. При этом штифт захвата нажимает на скос защелки, которая провертывается на оси и выходит из зацепления с выступом запорного кулака. Под действием усилия пружины кулак перемещается назад до упора в торцы повернувшихся на осях захватов.

Такое положение деталей запорного механизма сохраняется до очередной сцепки.

При сцепке тягач, перемещаясь назад, вводит в соприкосновение со шкворнем полуприцепа задние губки захватов. Шкворень раздвигает губки, поворачивающиеся на осях. Средняя цилиндрическая часть захватов запирает шкворень, а запорный кулак под воздействием усилия пружины входит между передними губками захватов, препятствуя саморасцепке. Дублирующим приспособлением против саморасцепки является предохранительная планка 15, препятствующая выходу штока запорного кулака.

Ось планки расположена на ее краю, поэтому после сцепки планка занимает вертикальное положение, отклонение от которого ограничивает приливы в седле.

Когда тягач работает без полуприцепа, задние концы седла под действием усилия оттяжных пружин опираются на штампо-сварные направляющие седельного устройства, прикрепленные к раме.

При сцепке тягача с полуприцепом необходимо, чтобы опорная плита со шкворнем полуприцепа находилась от поверхности земли на одном уровне с седлом тягача или располагалась ниже его не более чем на 100 мм. Полуприцеп при этом должен быть заторможен стояночным тормозом.

Сцепку рекомендуется проводить в следующем порядке:

  • повернуть в сторону предохранитель саморасцепки замка, расположенный в передней части седла;
  • перевести рычаг замка седельного устройства тягача в крайнее положение, обеспечив тем самым открывание замка;
  • подвести тягач задним ходом на малой скорости к полуприцепу так, чтобы шкворень полуприцепа вошел в замок седельного устройства. После этого убедиться, что рычаг замка перешел в крайнее заднее положение, что необходимо для надежной сцепки;
  • поднять катки в транспортное положение и закрепить штырями;
  • подсоединить к штепсельным розеткам тягача и полуприцепа соединительный кабель;
  • подсоединить к соединительной головке полуприцепа соединительный шланг пневматического привода тормозов;
  • открыть краны пневматического привода тормозов на тягаче и полуприцепе;
  • отпустить стояночный тормоз на полуприцепе;
  • продвинуть автопоезд на некоторое расстояние, убедиться в исправности сцепки и исправной работе полуприцепа и проверить работу электрических приборов полуприцепа.

Перед отцепкой тягача от полуприцепа необходимо выбрать ровное место для стоянки полуприцепа. Порядок расцепки следующий:

  • поставить прицеп на стояночный тормоз;
  • отпустить до отказа и закрепить катки опорного устройства полуприцепа, подложив под них деревянные подкладки;
  • закрыть разобщительный кран пневматической системы на тягаче;
  • установить рукоятку крана ручного управления ножным тормозом полуприцепа в положение отторможения;
  • отсоединить соединительный шланг пневматического привода
  • тормозов от соединительной головки полуприцепа. Соединительную головку закрыть крышкой;
  • снять соединительный кабель и уложить его в инструментальный ящик;
  • повернуть в сторону предохранитель саморасцепки в передней части седла на тягаче;
  • переместить в крайнее переднее положение рычаг замка соединительного устройства;
  • включить первую передачу и медленно, без рывков, выехать тягачом вперед.

Через 1000 км пробега автопоезда очистить от грязи и осмотреть детали седельно-сцепного устройства, проверить работу сцепного механизма и смазать его.

Периодически подтягивать болты крепления седельного устройства к раме автомобиля. Нельзя допускать перегрузки седельного устройства, так как это вызывает погнутость осей.

При износе поверхностей захватов, охватывающих шкворень полуприцепа, до 2,5 мм их заменить новыми; допускается исправление наваркой.

Поврежденные и деформированные детали сцепного механизма своевременно исправлять или заменять новыми, так как в противном случае произойдет разъединение тягача с полуприцепом во время движения.

everest-autokam.ru

Седельно-сцепное устройство МАЗ - Новости и статьи МАЗ

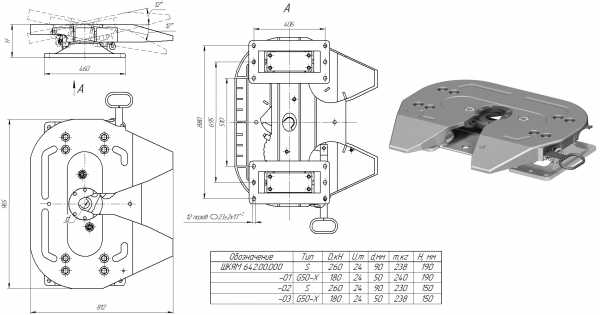

Для чего предназначено седельно-сцепное устройство МАЗ и его характеристики

Седельно-сцепное устройство (ССУ) автомобилей МАЗ предназначено для шарнирного соединения тягача с полуприцепом,
передачи тягового усилия от тягача к полуприцепу и части веса полуприцепа на раму тягача.
Так же Седельное сцепное устройство МАЗ обеспечивает взаимный поворот седельного тягача и полуприцепа.



Характеристики

Наименование параметра

Значение

Значение

5440 - 2702010

64221 – 2702010 - 01

1. Тип ССУ

50

50

2. Высота кронштейна h, мм

110

160

3. Минимальные углы отклонения опорно - сцепного устройства:

- вокруг вертикальной оси

- вокруг горизонтальной оси

- вокруг продольной оси





±90°

±12°

±3°





±90°

±12°

±3°

4. Присоединительные размеры по шкворню, мм

- захват задний

- захват передний





51

73,5





51

73,5

5. Вертикальная масса, передаваемая на опорно-сцепное устройство полуприцепа, т, не более



20



20

6. Полная масса, т, не более

- седельного автопоезда

- полуприцепа



65

55



65

55

7. Масса, кг, не более

147

150
