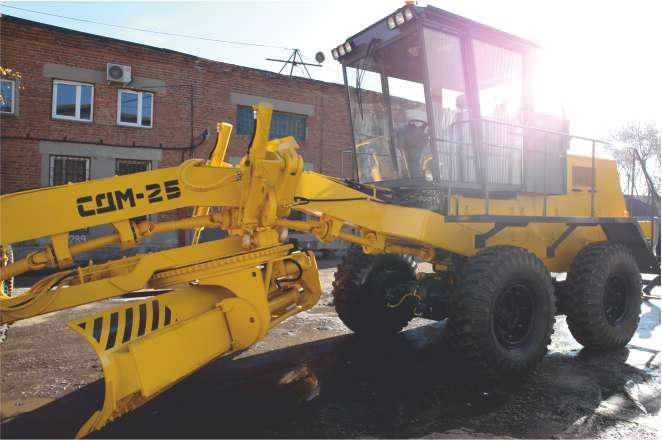

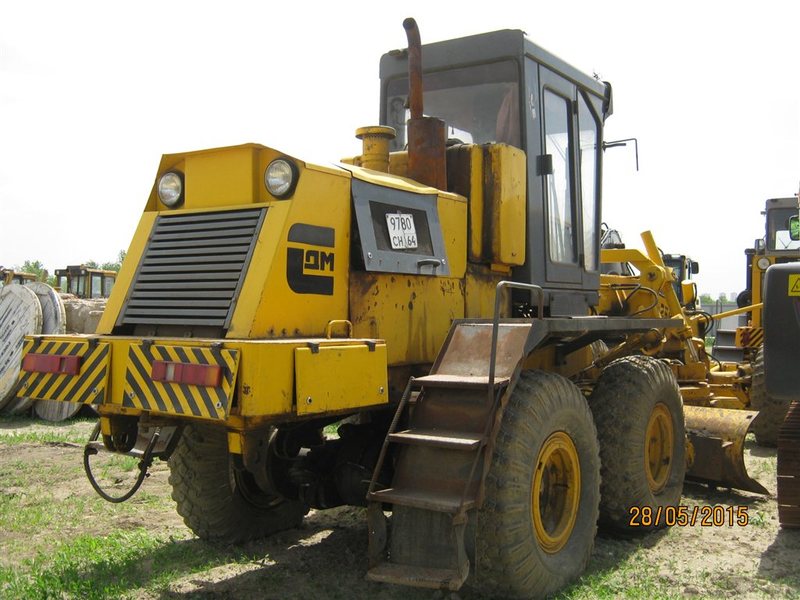

Автогрейдер СДМ-25
Главная → Автогрейдеры → Автогрейдеры Дормаш
Краткие технические характеристики
|
01 с самоблокирующимся дифференциаломДвигатель
| Тип двигателя | дизельный |
| Модель | ЯМАЗ-238НДЗ-1 |
| Номинальная мощность | 235 л.с./173 кВт |
| Для разогрева двигателя в стандартной комплектации установлен ПЖД-30 | |
Конструкция облицовки обеспечивает удобный доступ в моторный отсек. Корпус воздушного фильтра интегрирован с облицовкой в подкапотное пространство, в нем расположены 4 фильтрующих элемента от Т-170.
Для увеличения срока службы фильтров мультициклон предварительно очищает поступающий воздух.
Основная рама
Основная рама квадратного сечения с усиленными лонжеронами и местами крепления подвески рыхлительного оборудования сзади автогрейдера
Передний мост
Передний мост ведущий, управляемый, с возможность. отключения со стороны КПП. Привод осуществляется карданной передачей. В качестве опции возможна установка дополнительного механизма отключения привода со стороны переднего моста.
- — Мосты СДМ-25 имеют конструкцию с мощной главной передачей с дифференциалом от К-700 и бортовой редуктор с планетарной передачей, имеющей большой ресурс.
- — Мощный корпус рассчитан на повышенные динамические и статические нагрузки.
- — У передних мостов СДМ-25 простой и неприхотливый в эксплуатации привод бортовых редукторов: вместо звеньев и крестовин используется специальный шарнир, защищенный от внешних воздействий и аналогичный тому, что используется в мостах автомобиля “Урал”.
Рулевое управление гидравлическое, запитано от НШ-50. Гидроруль НДП-500 установлен под площадкой оператора, что облегчает его обслуживание и демонтаж. На переднем мосту установлены два рулевых гидроцилиндра, обеспечивающих одинаковое и незначительное усилие при поворотах.
Средний и задний мосты
Мосты К-700 зарекомендовали себя надежностью и безотказностью.
главная задача мостов- коническая пара шестерен с круговыми зубьями, с углом спирали равными нулю, с самоблокирующимся дифференциалом свободного хода.
Бортовой редуктор – однорядный планетарный с прямозубыми цилиндрическими шестернями. Применение мостов с дифференциалами позволят снизить нагрузку на колеса и уменьшить радиус поворота автогрейдера.
Тормоза – барабанного типа с пневматическим приводом, установленном на среднем и заднем мостах, что облегчает обслуживание и наблюдение за износом колодок. Стояночный тормоз дискового типа с механическим приводом установлен на заднем мосту.
Подвеска задних мостов – балансирная с реактивными штангами, обеспечивающая прокачку мостов в вертикальной плоскости с усиленными балансирами и легко заменяемыми подшипниками ШС.
Гидросистема
Редуктор привода насосов предназначен для вращения НШ-71 гидросистемы рабочего оборудования, НШ-50 рулевого управления автогрейдера, НШ-10 системы смазки раздаточного редуктора и для передачи вращения от ДВС на КПП. Редуктор привода насосов от К-700 с возможностью отключения от ДВС существенно облегчает холодный запуск.
Гидросистема рабочего оборудования запитана насосом НШ-71. На автогрейдере устанавливаются гидроцилиндры ООО «БРМЗ», изготовленные по современным технологиям с применением антифрикционных материалов. Большой объем гидробака (120л) и наличие в системе радиатора охлаждения гидравлической жидкости позволяют предотвратить перегрев рабочей жидкости. Гидросистема оборудована заборным фильтром с чистотой фильтрации в 250 мкм и дополнительным сливным фильтром с чистотой фильтрации в 25 мкм со сменными фильтроэлементами и индикатором засоренности. Устанавливаемые распределители итальянского производства надежны и неприхотливы, обеспечивают точную и плавную работу гидроцилиндров.
Кабина
Автогрейдер комплектуется 2 типами кабины: стандартной и повышенной комфортности. Кабина повышенной комфортности является последней разработкой предприятия «СпецДорМаш». По сравнению с аналогами она имеет ряд существенных преимуществ, делающих работу оператора комфортной и приятной:
- — Остекление кабины выполнено двойным вклеенным стеклопакетом для предотвращения обледенения и улучшения температурного и акустического комфорта. В кабине установлены мощный основной отопитель и дополнительное автономное нагревательное устройство PLANAR- 4Д.
- — Окна в горизонтальной плоскости, позволяют оператору видеть средний отвал, не вставая с кресла.
- — Увеличен объем кабины на 300мм в ширину, за счет чего появилась возможность установки дополнительного кресла для пассажира или инструктора. В задней части появилось дополнительное место для бытовых целей.
- — В кабине предусмотрена возможность установки спального места для обеспечения отдыха машиниста в условиях автономной работы.
- — Установлены сдвижные двери с промежуточной фиксацией для естественной вентиляции.
- — Более приятной и комфортной работу оператора делают зеркала с подогревом, стеклоомыватели, камера заднего вида и аудиосистема с GPS навигатором, сейф-бардачок.
- — Более эргономично расположены рычаги управления основными гидроцилиндрами грейдерного отвала — справа, внизу около сиденья.
- — В рулевой колонке дополнительно установлены тахометр, указатели температуры масла ДВС и давления в гидросистеме. Управление световыми приборами освещения расположено на многофункциональном подрулевом переключателе.
- — Трап оборудован поручнем для обеспечения безопасности при выходе из кабины.
- — Разработана новая электропроводка, в которой использованы герметичные евроразъемы.
- — Кабина имеет по две дополнительные фары спереди и сзади, для облегчения работы в темное время суток.
Основное рабочее оборудование
А-образная полноповоротная тяговая рама имеет ряд преимуществ по сравнению с Т-образной:
- — повысилась жесткость рамы за счет треугольной геометрии;
- — редуктор поворота отвала расположен в защищенном месте в центре тяговой рамы;
- — появилась возможность изменения угла реза отвала при помощи гидроцилиндра;
- — усилена конструкция поворотного круга;
- — есть возможность регулировки зазора тремя накладками;
- — для удобства обслуживания на тяговой раме установлен дополнительный ящик для инструментов.
По желанию заказчика может быть установлена неполноповоротная тяговая рама с гидроцилиндрами вместо редуктора поворота отвала.
Переднее рабочее оборудование
Бульдозерное оборудование.
Устанавливается в стандартной комплектации, Ножи из высокопрочной легированной стали, вследствие чего их срок службы увеличился в два раза.
Заказ техники
Если Вы заинтересовались техникой, условиями поставки, заполните, пожалуйста, эту форму. С Вами обязательно свяжется наш сотрудник.
Заказ техникиТовар Контактное лицо Телефон Почта Комментарий |
СДМ-25А Автогрейдер — Автогрейдеры, грейдеры — Каталог — ООО Стройдизель Индустрия
ОСОБЕННОСТИ АВТОГРЕЙДЕРА СДМ-25А
Мощные средний и задний мосты с планетарными бортовыми редукторами и самоблокирующимся дифференциалом.
Механическая трансмиссия с гидравлическим переключением передач.
Наличие 16-и передач вперед и 8-и назад, переключение которых происходит без разрыва потока мощности.
Дизельный двигатель ЯМЗ-238НДЗ-1
Номинальная мощность – 173Квт (235 л.с.)
Для разогрева двигателя со стандартной комплектацией установлен ПЖД-30.
Механическая коробка переключения передач КПП многоступенчатая K-701. Большое количество скоростей: 16 вперед и 8 назад, позволяет выбрать наиболее оптимальный режим для работы. Переключение передач происходит без разрыва потока мощности в каждом режиме. В конструкции системы смазки КПП установлен масляный радиатор, позволяющий исключить перегрев масла, что увеличивает производительность автогрейдера.
Раздаточный редуктор – четырехвальный с креплением на раму, собственного производства. Предназначен для передачи крутящего момента от КПП к заднему и среднему мостам.
Основная рама квадратного сечения с усиленными лонжеронами. Предусмотрена возможность установки рыхлительного оборудования сзади автогрейдера.
Передний мост ДЗ-98 – ведущий, управляемый, с возможностью отключения. Привод осуществляется карданной передачей, аналогичной ДЗ-98.
Рулевое управление – гидравлическое, запитано от НШ-50.
Для удобства в обслуживании гидроруль НДП-500 установлен под площадкой оператора. На переднем мосту установлены два рулевых гидроцилиндра, обеспечивающих одинаковое и незначительное усилие при поворотах.
Задний и средний мосты К-700.
Тормоза – барабанного типа с пневматическим приводом, установленном на среднем и заднем мостах, что облегчает обслуживание и наблюдение за износом колодок. Стояночный тормоз дискового типа с механическим приводом установлен на заднем мосту.
Подвеска задних мостов – балансирная с реактивными штангами, обеспечивающая прокачку мостов в вертикальной плоскости с усиленными балансирами и легко заменяемыми подшипниками ШС.
Гидросистема рабочего оборудования запитана насосом НШ-100. На автогрейдере устанавливаются цилиндры ООО «БРМЗ», изготовленные по современным технологиям с применением антифрикционных материалов.
Все агрегаты гидросистемы отечественного производства.
Северное исполнение
По предварительному заказу возможна поставка автогрейдера в северном исполнении, что предполагает:
1. заправку систем автогрейдера арктическими жидкостями;
2. использование более мощного отопителя ОС-7 и автономного PLANAR-40;
3. двойное остекление кабины;
4. утепление каркаса кабины материалом «Пенофол»;
6. утепление подкапотного пространства: изнутри – теплоизоляционным материалом «Пенофол», снаружи – специальным утеплительным чехлом, снизу – дополнительным поддоном установку предпускового подогревателя ПЖД-30.
Технические характеристики:
Максимальная сила тяги грейдера — 166 кН.
Класс автогрейдера 250
Колесная формула 1*3*3*
Эксплуатационная масса автогрейдера, 21000 кг
Ширина (при отвале в транспортном положении) автогрейдера, 3 220 мм
Высота (без проблесковых маяков), 4 000 мм
Длина (без рыхлительного оборудования), 10 950 мм
Колея передних колес, 2 622 мм
Колея задних колес, 2 267 мм
Продольная база, 6 000 мм
Минимальный дорожный просвет (под подвеской задних мостов), 310 мм
Количество передач/скорость (мин-макс), при движении вперед 16/3,1 – 39,4 км/ч
Тормозной путь автогрейдера, движущегося с начальной скоростью 30 км/ч на горизонтальном участке сухого асфальта, 13 м
Минимальный радиус поворота при движении по сухой бетонированной поверхности автогрейдера, 15 м
Размер шин, 16 – 24 или 20,5-25 дюйм
Аккумуляторные батареи, тип/количество 6СТ – 190А/2 шт
Топливный бак, 500 л
БУЛЬДОЗЕРНЫЙ ОТВАЛ
Ширина отвала, 3 200 мм
Высота отвала, 970 мм
Опускание отвала ниже опорной поверхности, 110 мм
Основной угол резания отвала 55
ГРЕЙДЕРНЫЙ ОТВАЛ
Длина отвала, 4 200 мм
Высота отвала с ножами, 700 мм
Угол резания 30-70
Угол установки в горизонтальной плоскости, полноповоротного отвала 0 — 360
Угол установки в горизонтальной плоскости, неполноповоротного отвала 0±64
Боковое выдвижение отвала в обе стороны относительно тяговой рамы, 1 050 мм
Опускание отвала ниже опорной поверхности, 500 мм
