Сат 320 технические характеристики: Характеристики Caterpillar 320D. Обзор гусеничного экскаватора 320D
Технические характеристики Caterpillar 320D. Гидравлический экскаватор.
Эксплуатация
Рабочий вес | 20330 кг |
Объем топлива | 410 л. |
Объем жидкости системы охлаждения | 25 л. |
Объем жидкости гидравлической системы | 260 л. |
Объем масла двигателя | 30 л. |
Объем жидкости привода механизма вылета стрелы | 8 л. |
Давление перепускного клапана гидравлической системы | 34997. 8 кПа |
Пропускная способность гидравлического насоса | 204.4 л/мин |
Ходовая часть
Размер башмака | 600 мм |
Максимальная скорость перемещения | 5.5 км/ч |
Тяговое усилие на крюке | 206 кН |
Ширина колеи | 2200 мм |
Характеристики стрел/секций 5
Транспортировочная высота блока | 3190 мм |
Транспортировочная длина блока | 12680 мм |
Максимальная глубина копания | 11740 мм |
Максимальный вылет вдоль уровня земли | 15590 мм |
Максимальная высота среза | 13240 мм |
Максимальная высота погрузки | 11150 мм |
Макс. | 11300 мм |
Характеристики стрел/секций 4
Транспортировочная высота блока | 3280 мм |
Транспортировочная длина блока | 9050 мм |
Максимальная глубина копания | 5890 мм |
Максимальный вылет вдоль уровня земли | 8960 мм |
Максимальная высота среза | 8930 мм |
Максимальная высота погрузки | 5720 мм |
Макс. глубина копания вертикальной стенки | 5360 мм |
Характеристики стрел/секций 3
Транспортировочная высота блока | 3050 мм |
Транспортировочная длина блока | 9460 мм |
Максимальная глубина копания | 6300 мм |
Максимальный вылет вдоль уровня земли | 9460 мм |
Максимальная высота среза | 9290 мм |
Максимальная высота погрузки | 6290 мм |
Максимальная глубина копания вертикальной стенки | 5650 мм |
Характеристики стрел/секций 2
Максимальная глубина копания | 6720 мм |
Максимальный вылет вдоль уровня земли | 9860 мм |
Максимальная высота среза | 9490 мм |
Максимальная высота погрузки | 6940 мм |
Максимальная глубина копания вертикальной стенки | 6060 мм |
Транспортировочная высота блока | 3030 мм |
Транспортировочная длина блока | 9460 мм |
Характеристики стрел/секций 1
Транспортировочная высота блока | |
Транспортировочная длина блока | 9440 мм |
Максимальная глубина копания | 7660 мм |
Максимальный вылет вдоль уровня земли | 10760 мм |
Максимальная высота среза | 9940 мм |
Максимальная высота погрузки | 6940 мм |
Максимальная глубина копания вертикальной стенки | 6970 мм |
Размеры
Ширина до наружной стороны гусеничной ленты | 2800 мм |
Высота до верхней части кабины | 2950 мм |
Клиренс | 450 мм |
Клиренс противовеса | 1020 мм |
Радиус поворота задней части платформы | 2750 мм |
Длина гусеничной ленты на уровне земли | 3265 мм |
Механизм поворота
Скорость поворота | 11. 5 об/мин. |
Крутящий момент поворота | 45612 фунт/фут |
Ковш
Исходный объем ковша | 0.86 м3 |
Минимальный объем ковша | 0.44 м3 |
Максимальный объем ковша | 1.2 м3 |
Двигатель
Производитель | Caterpillar |
Модель | 3066 ATAAC |
Эффективная мощность | 104. 4 кВт |
Мощность измеренная при | 1800 об/мин. |
Объем двигателя | 6.4 л. |
Аспирация | турбонаддув |
Ходовая часть
6. Ширина колеи | 2200 мм |
14. Размер башмака | 600 мм |
Характеристики стрел/секций 1
1. Транспортировочная длина блока | 9440 мм |
13. Максимальная глубина копания | 11740 мм |
3. Транспортировочная высота блока | 3740 мм |
9. Максимальная высота среза | 9940 мм |
10. Максимальная высота погрузки | 6940 мм |
11. Максимальный вылет вдоль уровня земли | 10760 мм |
12. Максимальная глубина копания вертикальной стенки | 6970 мм |
13. Максимальная глубина копания | 7660 мм |
1. Транспортировочная длина блока | 9460 мм |
3. Транспортировочная высота блока | 3030 мм |
9. Максимальная высота среза | 9490 мм |
10. Максимальная высота погрузки | 6940 мм |
11. Максимальный вылет вдоль уровня земли | 9860 мм |
12. Максимальная глубина копания вертикальной стенки | 6060 мм |
13. Максимальная глубина копания | 6720 мм |
1. Транспортировочная длина блока | 9460 мм |
3. Транспортировочная высота блока | 3050 мм |
9. Максимальная высота среза | 9290 мм |
10. Максимальная высота погрузки | 6290 мм |
11. Максимальный вылет вдоль уровня земли | 9460 мм |
12. Максимальная глубина копания вертикальной стенки | 5650 мм |
13. Максимальная глубина копания | 6300 мм |
1. Транспортировочная длина блока | 9050 мм |
3. Транспортировочная высота блока | 3280 мм |
9. Максимальная высота среза | 8930 мм |
10. Максимальная высота погрузки | 5720 мм |
11. Максимальный вылет вдоль уровня земли | 8960 мм |
13. Максимальная глубина копания | 5890 мм |
1. Транспортировочная длина блока | 12680 мм |
3. Транспортировочная высота блока | 3190 мм |
9. Максимальная высота среза | 13240 мм |
10. Максимальная высота погрузки | 11150 мм |
11. Максимальный вылет вдоль уровня земли | 15590 мм |
Размеры
2. Ширина до наружной стороны гусеничной ленты | 2800 мм |
4. Длина гусеничной ленты на уровне земли | 3265 мм |
5. Клиренс | 450 мм |
7. Высота до верхней части кабины | 2950 мм |
8. Радиус поворота задней части платформы | 2750 мм |
15. Клиренс противовеса | 1020 мм |
15. Клиренс противовеса | 1020 мм |
Дизельный двигатель Caterpillar 3116, описание и технические характеристики
Особенности экскаватора
Caterpillar 320 способен выполнять рабочие операции при температурах окружающей среды от -50°C до +50°C, что позволяет его применение в разных климатических зонах.
Множество модификаций экскаватора Катерпиллер 320 предусматривают варианты с разной длиной стрелы и, соответственно, разным рабочим радиусом. Удобным является и наличие машин с различным поворотом платформы:
Экскаватор Caterpillar 320 — особенности спецтехники
- стандартным;
- расширенным;
- сокращенным.
Это дает возможность выбирать модель, способную эффективно проводить рабочий процесс в конкретных условиях эксплуатации, например, в стесненных условиях.
Еще одной особенностью является встроенная система удаленного мониторинга Cat Product Link, обеспечивающая дистанционный контроль местонахождения техники, ее технического состояния и объема выполненных работ.
Экскаватор Cat 320 имеет специальные крепления для навесного оборудования, позволяющие быстро произвести его замену, сэкономив рабочее время.
Экскаватор Caterpillar 320 особенности
Универсальный гусеничный экскаватор Caterpillar 320DL считается многофункциональным благодаря новому рабочему органу, а именно экскаваторной лапе и ковшу объемом 1,2 кубических метра. Экскаваторная лапа является универсальной и предусматривает установку разнообразного оборудования, к примеру отбойного молотка, гидравлического бура, измельчителя, резака и прочих систем. Можно выделить главные особенности данной модели:
- высокая маневренность;
- хорошая продуктивность работы;
- надежность важных узлов;
- неприхотливость работы в жестких условиях;
- наличие современной электроники;
Экскаватор Caterpillar 320D демонстрирует положительную динамику при работе на труднопроходимых участках. Благодаря мощному двигателю и широким гусеницам с резиновыми отбойниками, машина успешно преодолевает грязевые препятствия. На технику устанавливается 4 гидравлических цилиндра, работу которых обеспечивает 2 гидронасоса. Вся система управляется встроенным компьютером, поэтому участие оператора в настройке агрегатов минимальное.
Техническое описание
Американский экскаватор Катерпиллер 320 технические характеристики которого не отстают от многих мировых аналогов, обладает современным дизельным силовым агрегатом объемом порядка 6,4 литра и мощностью 140 л. с. Максимальный допустимый температурный режим эксплуатации варьируется от -50 до + 50 градусов. В подобных климатических условиях может быть использован экскаватор Hyundai R260LC-9S. Для условий с низкими температурами заводом производителем выпускаются машины с дополнительным утеплительным и обогревающим оборудованием, в частности с предпусковым подогревом двигателя и топливной системы.
Общие технические характеристики:
- несущая база – экскаватор Caterpillar 320DL;
- силовой агрегат – дизельный мотор, марка ACERT, объемом 6,4 л, мощностью 140 л. с.;
- трансмиссия – автоматическая с гидравлическими усилителями;
- тип шасси – гусеничное с длиной гусениц около 4455 мм;
- максимальная скорость – 5,5 км/час;
- объем ковша – от 0,9 — 1,2 м3 в зависимости от комплектации;
- расход топлива – минимальный – 10 л/час, максимальный 21 л/час;
- максимальная глубина копания – 7580 мм;
- габаритные размеры – 8960 мм х 2980 мм х 3120 мм;
- общий вес техники – 14 тонн.
В качестве дополнительного оборудования установлена система автоматической регулировки оборотов двигателя, которая самостоятельно регулирует нужный расход топлива для эффективной работы. Также в заводском исполнении на технику устанавливается высокоэффективное наружное освещение для ночных работ. Привод на гусеницы осуществляется через встроенные электромеханические редукторы, которые расположены в задней части машины.
Конструктивные отличия
Универсальный карьерный экскаватор Caterpillar 320DL отличается от своих предыдущих версий тем, что имеет большое количество электроники, вспомогательных двигательных систем, а также обновлённый дизайн и рабочий орган с увеличенным объемом. Также техника отличается более широкой базой и мощными гидравлическими насосами, которые работают поочередно обеспечивая нужное давление.
Главные отличия модели от предыдущих:
- наличие современных систем управления двигателем;
- более низкий расход топлива;
- повышенная маневренность на рабочем участке;
- увеличенный рабочий объем ковша;
- более мощный двигатель;
К тому же новая версия может иметь навесные агрегаты типа грейфер, гидромолот и прочими нужными в строительстве и промышленности агрегатами. Также могут использоваться различные компоновки и типы рабочих ковшей, при этом Катерпиллер 320 габариты изменяются в зависимости от установленных агрегатов.
Преимущество перед аналогами
В отличии от аналогичных машин, выпускаемых на мировом рынке гусеничный экскаватор Cat 320 имеет лучшее качество сборки агрегатов и рабочих узлов, а также более приемлемую стоимость.
Бренд Cat считается мировым, поэтому пользуется большой популярностью среди крупных и мелких промышленных компаний.
Также модель 320 отличается от аналогов меньшим расходом топлива, наличием современных систем контроля и приемлемыми техническими характеристиками, пригодных для выполнения самых нестандартных работ.
Технические характеристики
Технические характеристики Caterpillar 320 представлены в таблице:
Рабочие характеристики | Ед. измерения | Показатель |
Развиваемая скорость | км/ч | 5,5 |
Скорость поворота платформы | об/мин | 11,5 |
Момент поворота | кНм | 62 |
Ø цилиндра стрелы | мм | 120 |
Ход поршня в цилиндре стрелы | мм | 1260 |
Ø цилиндра рукояти | мм | 140 |
Ход поршня в цилиндре рукояти | мм | 1518 |
Ø цилиндра ковша | мм | 120 мм |
Ход поршня в цилиндре ковша | мм | 1104 |
max глубина копки | м | 7,58 |
Рабочий радиус действия | м | 10,68 |
Максимальная высота погрузки | м | 7,02 |
Минимальная высота погрузки | м | 1,31 |
Размеры техники | ||
Длина (с учетом стрелы) – высота (по кабине) | м | 8,96*3,12 |
Длина гусеничного полотна | м | 4,455 |
Расстояние между гусеницами | м | 2,38 |
Опорная длина гусеницы | м | 3,65 |
Дорожный просвет | мм | 450 |
Масса экскаватора | т | 22,1 |
Размеры ковша | ||
Объем | мм³ | 800–1200 |
Ширина (стандартный ковш) | мм | 1000 |
Показатель максимального рабочего усилия на крюке экскаватора имеет значение 206 килоньютонов.
Аналоги гидравлического экскаватора cat 320d.
Аналогами других фирм могут выступать модели:
- Hitachi ZX 330, при немного большей мощности он выполняет те же функции, что и cat 320d;
- экскаватор Komatsu PW160, данная модель имеет схожие характеристики.
- Отечественный Exmash e200c
- Иные экскаваторы серии DОба экскаватора, и Exmash e200c, и cat 320d отличаются надежностью, усовершенствованными эксплуатационными параметрами и экономными затратами на уход и эксплуатацию.
Двигатель | Cat 3066 ATAAC |
Мощность | 103 кВт |
Диаметр цилиндра | 102 мм |
Ход поршня | 130 мм |
Рабочий объём | 6.37 л |
Скорость | 5.5 км/ч |
Усилие на крюке | 206 кН |
Скорость поворота | 11.5 об/мин |
Момент поворота | 62 кН*м |
Диаметр цилиндра стрелы | 120 мм |
Ходпоршня цилиндра стрелы | 1260 мм |
Диаметр цилиндра рукояти | 140 мм |
Ход поршня рукояти | 1518 мм |
Диаметр цилиндра ковша | 120 мм |
Ход поршня ковша | 1104 мм |
Высота | 3440 мм |
Длина | 9460 мм |
Задний радиус поворота платформы | 2750 мм |
Опорная длина гусеничной ленты | 3650 мм |
Длина гусеничной ленты | 4455 мм |
Дорожный просвет | 450 мм |
Колея | 2380 мм |
Ширина | 3180 мм |
Глубина копания | 7580 мм |
Радиус работ | 10680 мм |
Высота среза | 9870 мм |
Максимальная высота погрузки | 7020 мм |
Минимальная высота погрузки | 1310 мм |
Глубина выемки | 7440 мм |
Объём ковша | 0. 8-1.2 м3 |
Эксплуатационная масса | 20500-21750 кг |
Устройство двигателя
Силовой агрегат Caterpillar 320 представлен четырехтактным шестицилиндровым дизельным двигателем Cat 3066 ATAAC мощностью 140 л. с. (103 кВт). Каждый цилиндр имеет Ø 102 мм.
Двигатель Cat 3066 ATAAC
Такая мощность дизеля обеспечивает высокую производительность спецтехники. Его защиту осуществляет воздухоочистительный фильтр, оснащенный датчиком, контролирующим количество отфильтрованной пыли. В случае превышения нормы, он передает информацию на бортовой компьютер.
Расположение двигателя на поворотной платформе – заднее, доступ к нему возможен через люки, предусмотренные сверху и сбоку.
Расход топлива экскаватора составляет от 10 до 23 л/час. Этот параметр находится в прямой зависимости от нагрузки на рабочий орган: чем выше рабочая активность – тем больше расход ДТ.
Характеристики:
- Тип двигателя: Шесть цилиндров, четырехтактный, дизельный
- Мощность: 170 л. с.
- Диаметр поршня: 105 мм
- Ход поршня: 127 мм
- Рабочий объем: 6,6 л
- Система впуска: турбо нагнетание с охлаждением воздуха
- Направление вращения маховика: против часовой стрелки
- Система охлаждения: 13,2 л
- Система смазки объем заправки: 28 л
- Масса без заправки двигателя с маховиком: 588 кг
- Prefix: BMA, BEJ, BKD
Ходовая часть и гидравлика
Ходовая часть экскаватора Cat 320
Все элементы конструкции экскаватора Cat 320 монтируются на сварной раме из высококачественного металла.
Гусеницы имеют смазывающиеся траки, что продлевает срок их службы. Увеличивает рабочий ресурс и автоматическая подача смазки на опорные и направляющие катки ходовой части.
Рабочее давление для навесных агрегатов в системе гидравлики создается двумя гидронасосами. Компактное расположение всех элементов позволяет сократить путь движения рабочей жидкости, что позволило значительно повысить производительность.
Для смягчения ударов и понижения уровня шума, гидроцилиндры оснащены демпферами, выполняющими функцию амортизаторов в штоковых полостях.

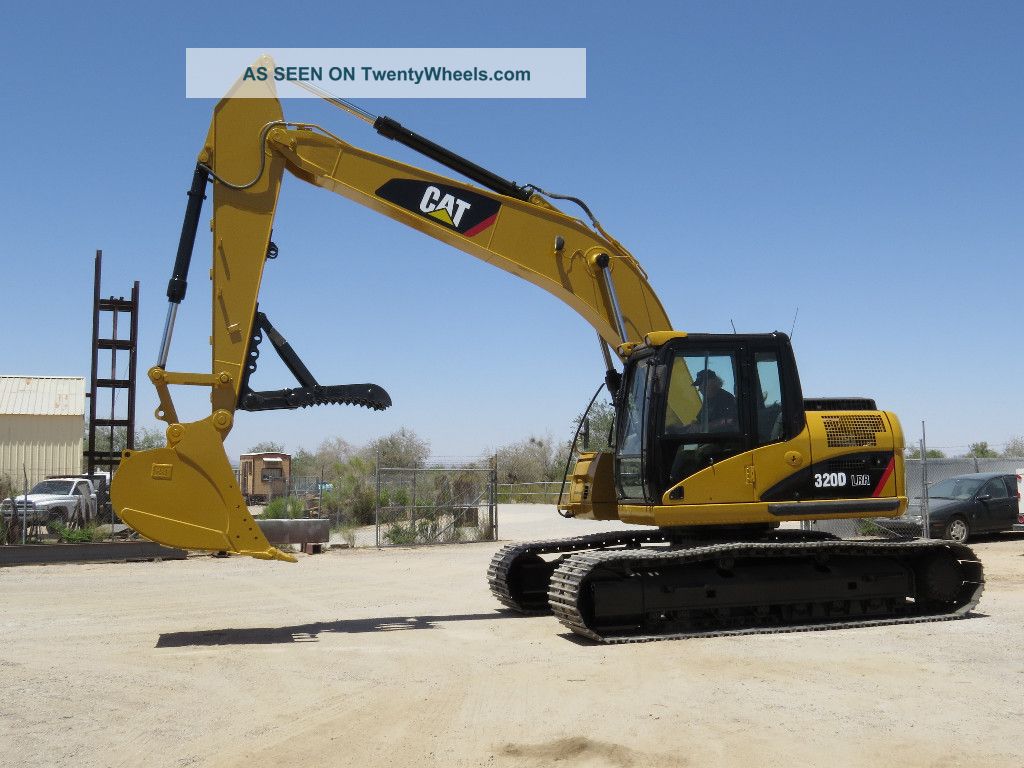

Гусеничный экскаватор Caterpillar 320DL
Гусеничный экскаватор Caterpillar 320DL
320DL | |
Эксплуатационная масса экскаватора, кг | 20 500 — 21 750 |
Объем ковша (по ISO), м3 | 0,44 — 1,18 |
Двигатель | Caterpillar 3066 ATAAC |
Мощность двигателя (на 1800 об./мин по ISO 9249) | 103 kW/140 hp |
Максимальная глубина копания, мм | 7580 |
Максимальный вылет на уровне земли, мм | 10680 |
Транспортная длина, мм | 9460 |
Транспортная ширина (при ширине гусеничного полотна 600 мм), мм | 2800 |
Транспортная высота, мм | 3050 |
Максимальная скорость передвижения, км/ч | 5.5 |
Различные модели экскаваторов серии D обладают разнообразными свойствами и предоставляют разные возможности. При наличии богатого выбора навесного оборудования они обеспечивают необходимую универсальность и высокую производительность, что оборачивается высокой прибылью.
Плавное выравнивание
Новое поколение золотников гидравлических клапанов делает сложные движения и перемещение навесного оборудования более плавными и точными. Это свойство используется при окончательном профилировании.
Увеличенные интервалы технического обслуживания
Интервалы замены гидравлического масла – 4000 часов; предусмотрена также программа планового забора проб масла. При использовании охлаждающей жидкости увеличенного ресурса Cat интервал ее замены возрастает до 12 000 часов.
Увеличенный срок службы ходовой части
Новая усиленная пружинная система ходовой части снижает воздействие чрезмерных нагрузок на звездочки, направляющие колеса и раму. Втулки гусеничной ленты смазаны и герметизированы, что обеспечивает более длительный срок службы.
Универсальный контроль
Компактный полноцветный монитор с возможностью подключения видеоустройств позволяет оператору проверять состояние машины и отслеживать интервалы технического обслуживания. Кроме того, монитор используется для выбора навесного оборудования и установки уровней мощности.
Машины из новой линейки гидравлических экскаваторов серии D среднего размера настолько разнообразны и универсальны, что выбрать нужную машину легко, как никогда. Навесное оборудование стало проще в управлении, его можно быстрее заменить. Эти свойства обеспечивают необходимую в работе эффективность и скорость.
Конструкция машин обеспечивает большую универсальность, что происходит за счет использования широкого диапазона навесного оборудования. Таким образом, одна машина может выполнять работу нескольких. С помощью монитора операторы могут выбрать одну из десяти заранее установленных программ для различных видов гидромеханического навесного оборудования. В результате машина становится более универсальной, уменьшаются издержки на содержание и эксплуатационные затраты, растет прибыль.
Большая грузоподъемность означает, что можно перемещать тяжелые грузы во всем рабочем диапазоне и машина при этом сохраняет устойчивость. Режим подъема тяжелых грузов Heavy Lift увеличивает грузоподъемность еще на 4% и может использоваться постоянно.
Высокое давление в гидросистеме, обеспечивает непревзойденное усилие на режущей кромке ковша и усилие напора рукояти, в результате чего увеличивается производительность машины. Большое тяговое усилие на сцепке дает дополнительную маневренность и улучшает способность перемещаться по откосам.
Кабина
Салон кабины Cat 320
Для комфортного пребывания обслуживающего персонала, кабина Caterpillar 320 оборудована системой климат-контроля. Панорамное остекление обеспечивает хорошую видимость рабочей площадки. Сиденье оператора имеет амортизатор и изменяющуюся конфигурацию.
Имеются также зеркала заднего вида. Элементы управления техникой и контроля ее состояния расположены в удобном порядке, на легкодоступном расстоянии. Управление рабочим органом осуществляется джойстиками.
Для безопасного входа в кабину предусмотрены пластиковые поручни. Рифленая поверхность подножки исключает вероятность скольжения обуви.
Варианты навесного оборудования
Помимо базового ковша, экскаватор Катерпиллер 320 может использовать дополнительные навесные агрегаты:
- фронтальный отвал;
- планировочный ковш;
- гидромолот;
- гидравлические ножницы;
- агрегат для бурения.
Некоторые из перечисленных инструментов крепятся к рукоятке посредством специальных адаптеров, что значительно сокращает затраты рабочего времени. Использование навесного оборудования делает машину универсальной, способной выполнять не только землеройные работы, но и другие специальные функции.
SAT-MP-320 – АНТЕННА TACO – Каталоги в формате PDF | Техническая документация
Добавить в избранное
{{requestButtons}}
Выдержки из каталога
Антенна UHF SATCOM MANPACK МОДЕЛЬ SAT-MP-320 Антенна UHF SATCOM с высоким коэффициентом усиления TACO предназначена для быстрого развертывания связи. SAT-MP-320 перекрывает всю полосу частот 240–400 МГц с пиковым усилением 11 дБи. Эта цельная складная антенна и штатив разворачиваются менее чем за 30 секунд без дополнительных деталей. Эта прочная, но маленькая антенна, созданная в соответствии с военными стандартами, поставляется в прочной нейлоновой сумке для переноски. Быстрота и простота развертывания • Цельный блок, дополнительные детали или инструменты не требуются • 3 простых шага позволяют развернуть менее чем за 30 секунд • Регулировка длины ножек штатива с эксцентриковым замком позволяет легко устанавливать его на неровной поверхности • Чрезвычайно легкий и портативный • Компактный размер позволяет для лучшего развертывания • Колышки для палатки поставляются для стабилизации штатива Лучшее соотношение цены и качества • Менее дорого, чем у сопоставимых вариантов конкурентов • Высококачественный сверхгибкий кабель минимизирует потери на 1 дБ • Высокое усиление на частоте 240–400 МГц без дополнительных деталей • Единая кулачковая рукоятка с фиксатором азимута/высоты обеспечивает плавную и интуитивную регулировку наведения • Саморазворачивающийся ребристый интерфейс радиочастотного соединения исключает сбои соединения, связанные с соединениями косички Гибкость и адаптируемость • Сумка для хранения легко крепится к основанию штатива, действуя как сосуд для добавления балласта • Сумка для хранения оснащена ремнями MOLLE, позволяющими крепить к тактическому жилету и соответствующему монтажному интерфейсу • A одобрено для использования армией и флотом США • Полнодиапазонная одноблочная антенна, совместимая с UFO и MUOS, в диапазоне частот 240–400 МГц Политика непрерывного развития компании TACO Antenna может привести к изменению технических характеристик ее продукции. ТЕЛЕФОН США: 866,975-4433 Канада: 519-756-7157 Европа: (+44)07765-583491 Все остальные регионы: 717-975-0885 TACO ANTENNA (подразделение Wade Antenna, Inc.) 29 Sharp Road, Brantford, Ontario Canada N3T 5L8 www.tacoantenna.com ЭЛЕКТРОННАЯ ПОЧТА США : [email protected] Канада: [email protected] Европа: [email protected] Все остальные регионы
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИАПАЗОН ЧАСТОТ (МГц) • Совместимость с MUOS и НЛО • Легкий, портативный • Один блок развертывается менее чем за 30 секунд Циркулярный правосторонний UHF SATCOM MANPACK Антенна 50 2 x 12,5′ с низкими потерями, сверхгибкая, с разъемами BNC типа «папа-мама» СОЕДИНИТЕЛЬ КАБЕЛЕЙ МАКСИМАЛЬНАЯ МОЩНОСТЬ РАБОЧАЯ ТЕМПЕРАТУРА ТЕМПЕРАТУРА ХРАНЕНИЯ Соответствует MIL STD 810G Эквивалентно NSN#: 5985-01-149-2576 Подана заявка на патент № 61/405694 МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛИНА: В СЛОЖЕННОМ РАЗВЕРНУТОМ СПИРАЛЬНОМ ОБЪЕМЕ ОБЩИЙ ВЕС Тусклый черный ВЕТРОВАЯ НАГРУЗКА ВЕТРОВАЯ ПЛОЩАДЬ (БЕЗ ЛЕДЯНОГО ОБЛЕДА) ВЕТРОВЫЕ РЕЙТИНГИ TACO Политика постоянного развития антенны. ..
Все каталоги и технические брошюры TACO ANTENNA
Военная антенна ОВЧ
2 страницы
Военная антенна УВЧ
2 страницы
Военная антенна ОВЧ/УВЧ
2 страницы
Антенна D8076 VHF для арктического класса
1 стр.
Коаксиальная шлейфовая корабельная антенна F11
1 стр.
Стационарная спиральная антенна UHF SATCOM
2 страницы
Pathfinder
2 страницы
Судовые антенны серии D2000
2 страницы
AS-390/SRC (UHF) Коаксиальная шлейфовая корабельная антенна
2 страницы
Судовая многодипольная антенна
2 страницы
OFT-EP-1
1 стр.
Спиральные антенны UHF SATCOM
2 страницы
AS-390
1 стр.
Серия D5000
2 страницы
Сравнить
Удалить все
Сравнить до 10 товаров
Scholastic Assessment Test (SAT)
Assessments Home
SAT предназначен для тех учащихся, которые прошли тестирование в средней школе в средней школе и нуждаются в оценке, чтобы выполнить свои требования по подотчетности на уровне средней школы. Ниже приведены публикации, созданные Советом колледжей, которые дают представление о технической обоснованности оценки и ее администрирования.
MSDE предлагает учащимся встретиться со своими учителями математики и английского языка, искусства/чтения, чтобы обсудить результаты отчета о результатах SAT и определить планы по улучшению результатов.
Технические документы
Redesigned SAT Pilot Predictive Validity Study
В этом техническом документе представлены предварительные доказательства достоверности взаимосвязи между результатами SAT, полученными в результате обновленного SAT, и важными результатами колледжа. Совет колледжей находится в процессе завершения исследования валидности, чтобы воспроизвести выводы этого официального документа с большой, репрезентативной на национальном уровне выборкой. В ходе исследования будут обследованы учащиеся, поступившие в колледж осенью 2017 года. Это первая полная когорта, поступившая в колледж с новым тестом SAT. Для получения дополнительной информации об этом запланированном исследовании см. стр. 152 Технического руководства SAT.
Практический тест SAT 8
Этот практический тест представляет собой версию формы, которая использовалась для проведения теста SAT 2016 года. Образец теста включает в себя дополнительное эссе, ключ к ответу, бланк для ответов и инструкции по оценке теста.
Шаблон административного отчета SAT Suite of Assessments
В этом документе показано содержание типичного отчета об анализе тестов после проведения администрирования для национальной администрации SAT. Совет колледжей предоставляет административные отчеты на уровне штата своим партнерам в штате. Пожалуйста, обратитесь к доказательствам № 3.3.2 – 3.3.7 для отчетов администрации штата.
Выдержка из презентации TAC
Совет колледжей представляет технические консультативные комитеты наших партнеров в штате. Эти слайды представляют собой выдержку из этих презентаций и содержат информацию о прошлых, текущих и будущих исследованиях валидности Совета колледжей.
Техническое руководство по оценке, приложение, часть 1
Таблицы A-3.1 – A-3.15 в Приложении 3 (страницы 11–35) содержат спецификации тестового содержимого, домены и описания содержимого.
Приложение 5 (стр. 37–65) содержит дополнительную информацию о том, как рассчитывались статистические индексы.
Приложение 6 (страницы 66–320) предоставляет данные для поддержки психометрического анализа, проведенного Советом колледжей.
Приложение 7 (страницы 321–396) отображает результаты анализов, выполненных для оценки достоверности SAT.
Техническое руководство по оценке, приложение, часть 2
Таблицы A-3.1 – A-3.15 в Приложении 3 (страницы 11–35) содержат спецификации тестового содержимого, домены и описания содержимого.
Приложение 5 (стр. 37–65) содержит дополнительную информацию о том, как рассчитывались статистические индексы.
Приложение 6 (страницы 66–320) предоставляет данные для поддержки психометрического анализа, проведенного Советом колледжей.
Приложение 7 (страницы 321–396) отображает результаты анализов, выполненных для оценки достоверности SAT.
Введение в SAT Validity Primer
В этом документе приводятся доказательства достоверности взаимосвязи между результатами SAT и важными результатами колледжа.
Добавить комментарий
