ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ГОСТ 27552-87
(ИСО 4306/2-85)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ

Термины и определения

Mobile cranes.


Terms and definitions

ГОСТ
27552-87

(ИСО 4306/2-85)

Дата введения 01.01.89

Настоящий стандарт устанавливает термины и определения понятий в области краностроения.

Настоящий стандарт распространяется на все типы стреловых самоходных кранов.

Термины, устанавливаемые настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандартизованные термины с определениями приведены в таблице.

Для каждого понятия установлен один стандартизованный термин.

Применение терминов-синонимов стандартизованного термина не допускается.

Приведенные определения можно, при необходимости, изменить, введя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия.

Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

В таблице в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (E) и французском (F) языках.

В приложении приведены чертежи (не определяющие конструкции крана) к терминам.

Термин

Определение

ОБЩИЕ ПОНЯТИЯ

1. Кран стреловой самоходный

Кран стрелового типа, который может быть снабжен башенно-стреловым оборудованием и может перемещаться с грузом или без груза, не требуя специальных путей, и устойчивость которого обеспечивается за счет силы тяжести

(Е) Mobile crane

(F) Grue mobile

Классификация по виду передвижения

2. Кран на гусеничном ходу

Стреловой самоходный кран, снабженный для передвижения гусеницами (см. черт. 1, 2 и 6)

(Е) Crawler-mounted (F)

Montee sur chenilles

3. Кран на колесном ходу

Стреловой самоходный кран, снабженный для передвижения колесами (см. черт. 3 – 5)

(Е) Wheel-mounted

(F) Montee sur roues

4. Кран на специальном ходу

Стреловой самоходный кран, снабженный для передвижения другими средствами помимо колес и гусениц

(Е) Specially mounted

(F) Montee specialement

Классификация по виду поворота

5. Кран с верхней поворотной частью

Стреловой самоходный кран, у которого вся верхняя конструкция вместе с рабочим оборудованием вращается на шасси (см. черт. 1 – 4)

(Е) Slewing upper structure

(F) Structure superieure pivotante

6. Кран с поворотной стрелой

Стреловой самоходный кран без верхней конструкции, у которого стрела вращается на шасси

(Е) Slewing jib

(F) Fleche pivotante

7. Шарнирно-сочлененный кран

Стреловой самоходный кран, который состоит из двух вращающихся частей, соединенных шарниром, для обеспечения вращения стрелы в горизонтальном направлении и управления краном при движении (см. черт. 5)

(Е) Articulated

(F) Grue articulee

Виды стрел (рабочего оборудования)

8. Стрела фиксированной длины

Стрела с фиксированной рабочей длиной, которую можно менять путем добавления или снятия промежуточных секций, но которая не может быть изменена в период выполнения рабочего цикла

(Е) Fixed length

(F) Fleche de longueur fixe

9. Решетчатая стрела

Стрела фиксированной длины, имеющая форменную конструкцию (см. черт. 1 и 3)

(Е) Lattice

(F) Fleche a treillis

10. Телескопическая стрела

Стрела, состоящая из опорной секции, из которой для увеличения длины выдвигаются телескопически одна или более секций (см. черт. 2, 4 и 6)

(Е) Telescoping

(F) Fleche telescopique

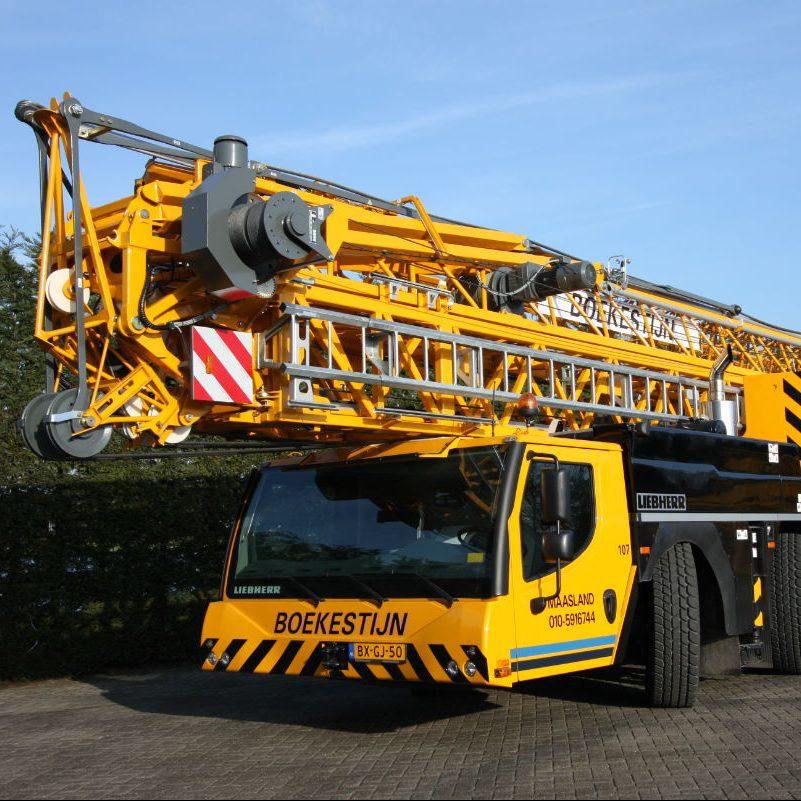

11. Стрела, установленная на мачте

Устройство, состоящее из стрелы, установленной на вершине либо близко от вершины вертикальной или почти вертикальной мачты (см. черт. 6)

(Е) Mast-mounted

(F) Fleche montee sur mat

12. Гусек

Дополнительная секция, которая крепится на оголовке или около оголовка стрелы для обеспечения удлинения стрелы и размещения дополнительных (вспомогательных) грузоподъемных средств (см. черт. 6)

(Е) Fly jib

(F) Flechette

13. Шарнирно-сочлененная стрела

Стрела, состоящая из шарнирных элементов, способных поворачиваться в вертикальной плоскости

(Е) Articulated jib

(F) Fleche articulee

Специальные исполнения

14. Специальные исполнения

Различные устройства, устанавливаемые дополнительно к основному стреловому самоходному крану для повышения его грузоподъемности или расширения его функциональных возможностей (см. примеры кранов на гусеничном или колесном ходу на черт. 7)

(Е) Special configuration

(F) Configuration speciale

ПРИЛОЖЕНИЕ

Справочное

Черт. 1.

Кран на гусеничном ходу с верхней поворотной частью с решетчатой стрелой

Черт. 2.

Кран на гусеничном ходу с верхней поворотной частью с телескопической стрелой

Черт. 3.

Кран на колесном ходу с верхней поворотной частью с решетчатой стрелой

Черт. 4.

Кран на колесном ходу с верхней поворотной частью с телескопической стрелой

Черт. 5.

Шарнирно-сочлененный кран на колесном ходу с телескопической стрелой

Черт. 6.

Кран на гусеничном ходу со стрелой, установленной на мачте и с гуськом

Черт. 7.

Специальные исполнения. Типичные примеры

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР

2. Постановлением Государственного комитета СССР по стандартам от 24.12.87 № 4921 введен в действие государственный стандарт СССР ГОСТ 27552-87, в качестве которого непосредственно применен международный стандарт ИСО 4306/2-85, с 01. 01.89

3. Срок проверки – 1993 г.

4. ВВЕДЕН ВПЕРВЫЕ



Стреловые краны и их классификация

Самоходные стреловые краны – это вид строительной спецтхеники, состоящий из башенно-стрелового оборудования, которое установлено на самоходном пневмоколёсном или гусеничном шасси.

Подобная техника – это основной инструмент на стройплощадках и трассах при строительстве разного рода коммуникаций. Стреловые краны часто применяют ввиду автономности привода, возможности перемещаться вместе с грузом, большой грузоподъёмности (максимально 250 тонн), мобильности и маневренности, удобных параметров при работе. Более того, стреловые краны можно без затруднений перебазировать с одного места на другое, а также их можно комбинировать со многими видами другой рабочей техники. Таким образом, стреловые краны имеют универсальное предназначение и могут быть арендованы. Одним из основных видов являются немецкие краны, которые можно взять по схеме аренды Liebherr. Этот вид строительной спецтехники имеет свою классификацию. Стреловые кранные бывают специализированные, предназначенные для определённого вида технологических работ, широкого профиля или общего назначения, которые применяются для всевозможных погрузочных и строительных операций.

Стреловые краны делятся на: лёгкие, средние и тяжёлые. В первом случае грузоподъёмность составляет до 10 тонн, во втором – от 10 до 25, а в третьем выше 25. Также их классифицируют по виду ходового устройства. Так, существуют автомобильные, которые передвигаются на шасси автомобилей, тракторные, использующие навесные тракторы.

Кроме того, можно встретить технику с гусеничным или пневмоколёсным ходом. Стреловые краны могут быть оснащены несколькими силовыми установками, и они могут иметь разное местоположение. Силовых установок может быть одна или две. Различаются краны с одномоторным и многомоторным приводом, а его тип может быть гидравлическим, механическим или электрическим. Кабина управления может располагаться как на шасси, так и на поворотной платформе. Важное значение для стреловых кранов имеет конструкция стрелы. Она может быть телескопической или выдвижной, неизменяемой длины, а подвеска её может быть жёсткой или гибкой. Гибкая подвеска подразумевает использование канатных полиспастов, а жёсткая – гидроцилиндров. Спектр операций стреловых самоходных кранов следующий: опускание и подъём объекта, изменение вылета и наклона стрелы и поворот её на 360 градусов. Также используют выдвижение стрелы с грузом и передвижение с ним самой машины.

Поделиться:

Другие статьи

Береговые краны Статьи о спецтехнике

Козловые краны Статьи о спецтехнике

Классификация кранов на железнодорожном ходу Статьи о спецтехнике

Основные виды спецтехники Статьи о спецтехнике

Правильный выбор автокрана Статьи о спецтехнике

Кран-манипулятор Статьи о спецтехнике

Дорожно-строительная техника Статьи о спецтехнике

Масла для строительной спецтехники Статьи о спецтехнике

Все статьи

Что такое мобильный кран?

Что означает мобильный кран?

Мобильный кран представляет собой подъемное устройство, которое может перемещаться с места на место с грузом или без него.

Мобильные краны используются для перемещения тяжелых грузов на короткие расстояния. Они также используются строительными и производственными компаниями в качестве экономичной альтернативы стационарным кранам, поскольку их можно арендовать по мере необходимости и легче перемещать между площадками.

Safeopedia объясняет мобильный кран

Мобильные краны обычно устанавливаются на гусеничном ходу или на тележках с резиновыми шинами. Обычно они используют стрелу с крюком, подвешенную на тросах и шкивах. Краны могут быть тросовыми, гидравлическими или самоходными.

Преимущество мобильных кранов по сравнению со стационарными кранами состоит в том, что они гибкие, прочные, универсальные, простые в установке и относительно компактные.

Типы мобильных кранов

Мобильные краны подпадают под разные категории в зависимости от их использования. Некоторые из наиболее известных из них:

  • Гусеничные краны , которые передвигаются с помощью гусениц или гусениц. Они очень устойчивы и могут перевозить грузы до 3500 тонн. Гусеницы позволяют им легче передвигаться по грязной или каменистой местности. Однако, поскольку гусеницы плохо справляются с дорогами, гусеничные краны необходимо перемещать между рабочими площадками.
    • Автокраны , устанавливаемые на грузовые автомобили с резиновыми шинами. Это позволяет перемещать их в новые места без транспортировки. Аутригеры автокрана могут выдвигаться горизонтально или вертикально, поворачиваться на 360 градусов и поднимать до 1300 тонн.
  • Плавучие краны , которые обычно используются для строительства портов и мостов или для разгрузки тяжелых грузов с судов. Их можно устанавливать на лодки или баржи, поднимать грузы до 10 000 тонн и перемещать целые секции моста.

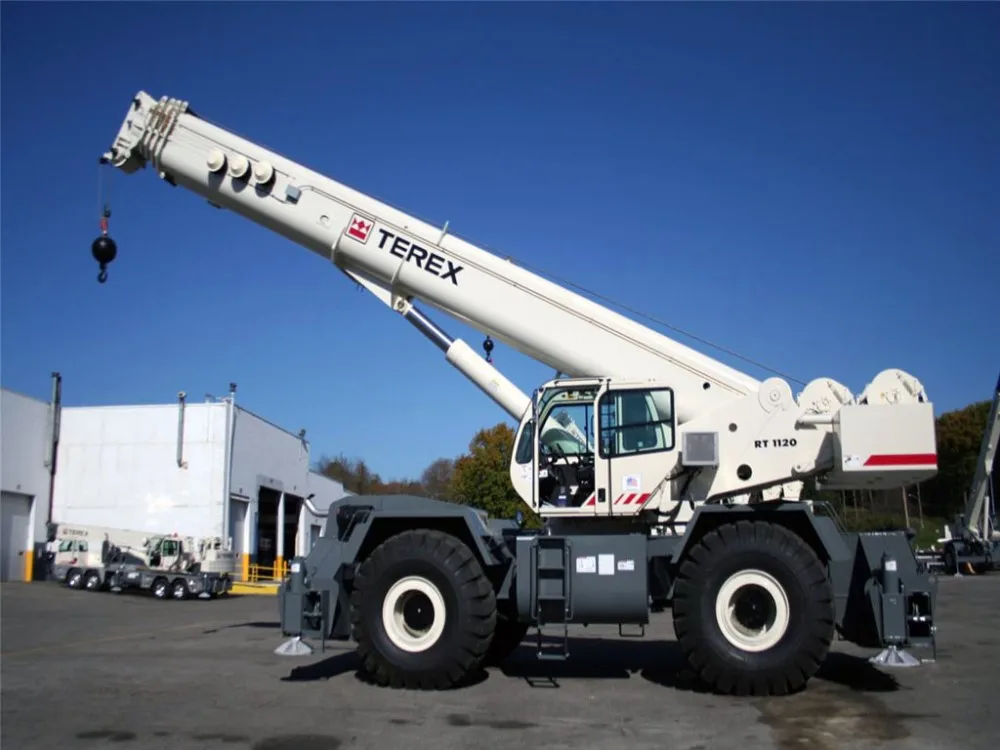

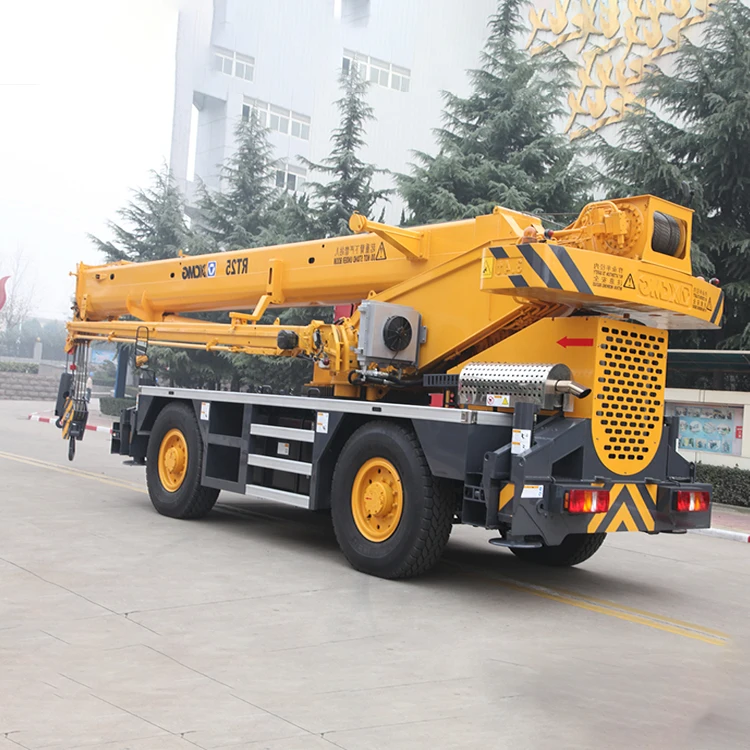

  • Краны повышенной проходимости , которые используются на грунтовых и внедорожных участках, недоступных для других кранов. Эти краны оснащены двигателями, которые могут производить достаточную мощность для работы стрелы и ходовой части в более сложных условиях.

Мобильные краны (компании Mazzella)

Безопасная эксплуатация мобильных кранов

Мобильные краны являются одними из тех, с которыми чаще всего связаны несчастные случаи со смертельным исходом. Краны могут рухнуть под тяжестью чрезмерных нагрузок, а неправильная эксплуатация может привести к их дисбалансу, поэтому крайне важно соблюдать меры безопасности при работе кранов на строительной площадке.

Некоторые из мер предосторожности, которые следует соблюдать на рабочих площадках с мобильными кранами, включают:

  • Только обученные операторы должны иметь право использовать мобильные краны
  • Рабочие должны носить светоотражающую одежду на рабочей площадке, чтобы крановщики могли их видеть
  • Никогда не превышайте рекомендуемую грузоподъемность
  • Проверяйте стропы, цепи и крюки перед работой
  • Надлежащим образом закрепляйте грузы перед их подъемом
  • Избегайте внезапных остановок, ускорений или поворотов, которые могут привести к сотрясению груза
  • Используйте стропы для управления дугой и поворотом при вращении груза
  • Никогда не поднимайте груз над рабочими или над кабиной крана
  • Соблюдайте дистанцию ​​от линий электропередач и источников
  • Не используйте кран, если груз или уклон отрывают колеса крана от земли
  • Используйте звуковые предупреждения и рабочие сигналы для оповещения рабочих о движении крана

13.

070 Автокраны – Калифорния DMV

13.070 Мобильные краны

Глава 13 Коммерческие автомобили

13.070 Мобильные краны

Кран — это транспортное средство, оснащенное устройством, которое раскладывается на различную высоту, таким как подъемники, подъемники, лестницы, стрелы, деррик-краны и экскаваторы.

  • Включает в себя мобильные краны производства Lorraine, Northwest, Challenge-Cook, P&H, FMC Linkbelt, Manitowoc, American, Grove, Demag, Koehring, Badger, Kato и другие грузовые автомобили с кузовами стандартного типа, к которым или другое устройство для подъема и/или перемещения имущества.
  • Исключениями из этого определения являются эвакуаторы, эвакуаторы и транспортные средства, предназначенные или используемые для перевозки имущества. Транспортные средства, соответствующие определению крана , должны быть присвоен тип кузова «кран».
  • Этот номер включает бетононасосы и насосные стрелы, буровые установки для обслуживания нефтяных скважин и другое аналогичное оборудование с по , выпускаемое с табличками SE.
  • Транспортные средства, подпадающие под определение «кран» , не квалифицируются как специальное оборудование (SE) и не могут иметь номерные знаки SE.

Мобильный кран нельзя перемещать по Разрешению на одну поездку (REG 402).

  • Специальное бесплатное разрешение на перемещение (REG 172) может использоваться для перемещения мобильного крана в соответствии с положениями разрешения.
  • Перемещение на рабочую площадку или с нее не является «складированием на склад».
  • Регистрация требуется для такого перемещения крана.

Существует два типа кранов: коммерческий и автомобильный .

Коммерческий кран (плата за вес)
Коммерческий кран — это транспортное средство, к которому прикреплено устройство кранового типа , которое может выполнять более одной функции и может нести нагрузку на свою конструкцию.

  • Независимо от того, перевозится ли груз или нет, он является коммерческим транспортным средством и имеет коммерческие номерные знаки.
  • Кран, обеспечивающий эффективную работу кузова , включен в собственный вес транспортного средства.
  • Примеры коммерческих кранов включают седельные тягачи (с седельно-сцепным устройством) с краном, бортовые грузовики с краном и эвакуаторы.

Если при снятии крана остается грузовое транспортное средство, то:

  • Класс платы за лицензию на транспортное средство (VLF) основан на общей стоимости транспортного средства и крана.
  • Весовой сертификат требуется для транспортного средства в сборе , если вес менее 10 001 фунтов или расчетный вес без нагрузки всего транспортного средства может быть указан в форме Заявления о фактах (REG 256), если вес превышает Сборы в размере 10 001 фунта и веса будут основываться на заявленной полной массе транспортного средства (GVW).
  • Заполненный и подписанный REG 256 с указанием расчетного веса крана.
    • Собственный вес базового автомобиля определяется путем вычитания расчетного веса крана из общего веса автомобиля в сборе.
  • Для транспортных средств полной массой более 10 001 фунтов заявленная полная масса автомобиля определяется рейтингом полной разрешенной массы автомобиля, а не общим весом транспортного средства (CGW).
    • Несмотря на то, что вес крана вычитается из собственного веса, он включается в заявленную полную массу.
  • Коммерческие сборы.

Автокран (плата за вес не взимается)
Автокран — это транспортное средство , изготовленное как кран , в котором снятие крана не оставляет грузовое транспортное средство. Обратитесь к автокранам, изображенным в этом разделе. Примером автокрана является шасси грузовика или кабина грузовика и шасси, к которым прикреплены только кран и сопутствующие ему компоненты.

  • Автокраны выдают автономера.
  • Автокран освобождается от платы за вес (даже если буксируется другое транспортное средство).
  • Вспомогательные компоненты включают выносные опоры, отсеки для хранения для блокировки, такелаж и другие устройства, необходимые для работы крана.

Регистрационные требования для автокранов:

  • Свидетельство конструкции транспортного средства. Отправьте:
    • Заполненную форму проверки транспортного средства (REG 31) и форму Заявления о фактах (REG 256), заполненную сотрудником DMV, в которой говорится, что «удаление крана не оставит грузовое транспортное средство».
      ИЛИ
    • Брошюра производителя, иллюстрирующая и описывающая технические характеристики автомобиля и a REG 256, заполненная зарегистрированным владельцем, в которой указано, что «снятие крана не оставит грузовое транспортное средство». При отсутствии брошюры допускается фотография размером 3 x 5 дюймов.
  • Класс VLF основан на общей стоимости транспортного средства и крана.
  • Причитающиеся сборы.

Буксировка автомобиля не облагается сбором за вес автокрана.
