Траншеекопатели – одна из разновидностей экскаваторных механизмов, применяемая для обустройства траншейных углублений при прокладке подземных магистралей для размещения труб различного назначения, кабельных электросетей, коммуникаций связи.

Может применяться владельцами земельных участков, коммунальными службами в работах по мелиорации, дренированию, обустройству фундаментов.

Сферы применения

Траншеекопатели – машины, отличающиеся большим набором опций, что позволяет их использовать в различных сферах, а именно:

• обустройство котлованов открытого типа для прокладки инженерных коммуникаций;
• формирование траншей для укладки строительного основания;
• выкапывание рвов для обустройства дренажных систем на участках с повышенной влажностью;

• рыхление почвы с целью дальнейшей посадки различных растений;
• демонтаж дорожного покрытия с целью укладки нового полотна, ремонта или обустройства инженерных коммуникаций;
• нарезка отдельных элементов из песчаника и других подобных материалов;
• выемка дерева вместе с внушительным комком земли для пересадки растения в другое место.

Данная техника используется и при выполнении других видов земляных работ. Использовать машину можно для любого вида грунта и в любое время года.

Особенности конструкции

Подобная машина для копки траншей состоит из следующих элементов:

• Тягач. Это машина, активирующая рабочий механизм оборудования и отвечающая за движения техники по прямой линии во время обустройства котлована. Чтобы управлять тягачом, используется кабина водителя или навесной козырек.
• Режущая часть. Именно этот элемент обеспечивает выемку грунта и формирование рва определенных габаритов.

• Отвальное устройство. С помощью этого элемента происходит отбрасывание или погрузка почвы из формируемого котлована.
• Гидравлические цилиндры и тяги. Эти элементы отвечают за движение рабочей части при формировании траншеи, а также ее удерживании в одном безопасном положении при движении техники по проезжей части.

Помимо этого, некоторые модели машин оснащены отвалом или навесными погрузочными элементами в передней части техники, что позволяет ее использовать не только для выкапывания котлованов, но и для закапывания траншей после обустройства инженерных коммуникаций.

Разновидности машин

Выделяют несколько видов машин, в зависимости от конструктивных особенностей.

Цепные

Техника этого вида пользуется спросом у пользователей. Рабочий орган данной машины имеет следующее устройство:

• Рама – представляет собой каркас прямоугольной формы, выполненный из металла повышенной прочности, который придает жесткость конструкции;
• Звездочки – натяжная и проводная, первая из которых находится на конце шины и обеспечивает натяжение цепи, а вторая – на валу понижающего редуктора и она активирует работы цепи;
• Цепь – элемент, расположенный в один или два ряда, состоящий из нескольких звеньев, в которых вставлены резцы или скребки.

• Боковой шнек – элемент, предназначенный для удаления почвы, которую выкапывает цепь;
• Башмак – элемент, который находится на шине рабочего механизма, и отвечающий за очистку цепи от пристающего грунта;
• Понижающий редуктор – активирует цепь;
• Одиночный гидроцилиндр – элемент, предназначенный для регулировки габаритов котлована и для поднятия рабочего устройства в безопасное положение.

Цепные траншеекопатели рекомендованы к применению для обустройства траншеи, шириной 0,15 м и глубиной до 5-6 м.

Роторные

Это техника с широким спектром применения. Конструкция оборудования выглядит следующим образом:

• Рама – элемент, на котором фиксируют рабочую часть и другие устройства;
• Ротор – диск, на котором размещают рабочие режущие механизмы;
• Защитный кожух – обеспечивает защиту кабину управления от камней и породы, вылетающей из-под ротора во время работы механизма;

• Гидростатический привод – устройство, приводящее ротор в действие;
• Гидроцилиндры – механизмы, которые способствуют заглублению рабочей части техники;
• Заднее опорное колесо – устройство для выставления необходимой глубины копки и для транспортировки оборудования по проезжей части.

Технику роторного типа рекомендуется использовать для создания широких каналов до 2,5 метра, глубина которых доходит до 3 метров. Основное преимущество – высокая производительность.

Недостатки:

• большие габариты, что делает затруднительной доставку оборудования к месту копки;
• высокая стоимость работы.

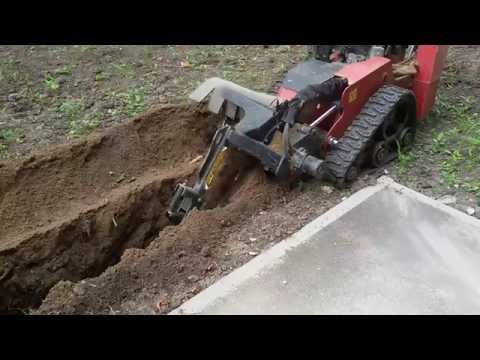

Гусеничные

Такое оборудование устанавливается на гусеничных тракторах. Машины оснащены рабочим органом роторного или цепного вида.

Преимущества:

• высокая проходимость;
• хорошая степень сцепления с почвой;
• высокая мощность мотора;
• возможность расположения рамы и рабочего органа в разных положениях;
• возможность применения оборудование на холмистой местности.

Недостатки:

• нельзя перемещать на большие расстояния без использования специального лафета.

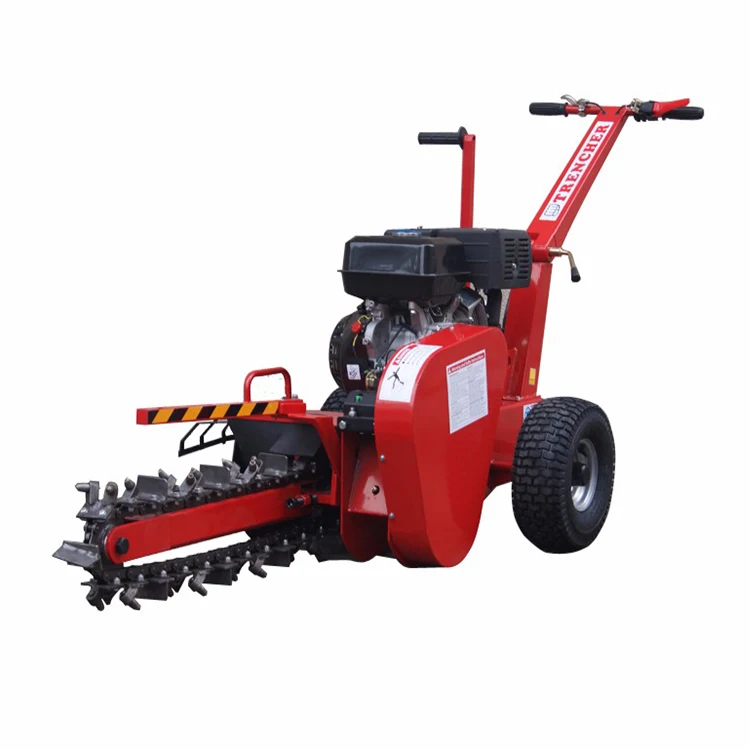

Ручные

Это удобный инструмент, который отличается небольшими габаритами. Прибор рекомендован к применению для дач и частных домов. Простые модели состоят из бензинового мотора и цепного рабочего органа.

Выделяют также модели, характеризующиеся высокой мощностью и производительностью. Такие устройства представляют собой навесное оборудование на мотоблок, мотокультиватор и самоходные установки.

Ручное приспособление рекомендовано к применению для обустройства узких неглубоких каналов до 1 метра.

Особенности использования траншейных экскаваторов

Считается, что в целом производительность траншейных экскаваторов на сыпучих и несвязных грунтах не очень велика. Если же вы все-таки решили прибегнуть к использованию данного типа техники для рытья траншей в галечной россыпи или песке, то имеет смысл задействовать модель большего типоразмера, чем требуется по расчётам. Вырыв траншею большей ширины и глубины, вы сможете компенсировать осыпание грунта.

Источник фото: beldem.ruТраншеекопатель на базе трактора

В отличие от экскаваторов, в случаях, когда возникает необходимость в креплении опалубки, вам придётся прибегнуть к сторонней помощи.

Во время выполнения рабочих операций рекомендуется держать рабочий орган траншеекопателя под углом 45-60 градусов: при таких значениях достигается максимальная производительность. Регулировать глубину вырываемой траншеи можно как посредством изменения угла наклона бары, так и за счёт регулировки положения опорных салазок.

Ещё несколько рекомендаций: оптимальным вариантом считается работа машины при 75% от полной мощности и 90% от пикового значения крутящего момента.

Преимущества и недостатки

Траншеекопатели имеют следующие преимущества:

• высокая скорость работы;
• большое количество дополнительных опций;
• можно использовать для грунтов любого типа благодаря мощному рабочему органу;
• возможность обустройства каналов в любое время года;

• простота применения;
• снижение вероятности обвала почвы, поскольку края рва получаются ровными;
• уменьшение затрат на транспортировку грунта;
• возможность копки каналов различных габаритов;
• можно использовать при любой погоде в любое время года.

Кроме того, если оборудование применяется на проезжей части, то сокращается площадь разрушения покрытия.

Недостатки:

• высокая стоимость оборудования;
• некоторые виды оборудования для транспортировки требуют дополнительной техники.

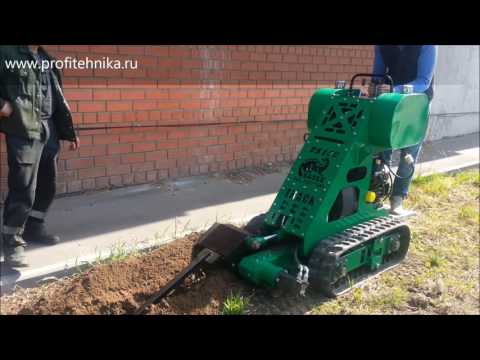

Описание траншеекопателя марки ТКМГ-1200

Этот ручной малогабаритный траншеекопатель представляет собой устройство, которое не требует постановки на учет в органы Гостехнадзора. При изготовлении данной модели оборудования используются зарубежные комплектующие, сюда следует отнести японский бензиновый двигатель. Привод рабочего органа гидравлический.

Среди основных плюсов данной модели следует выделить:

• долговечность;
• эксплуатационную надежность;
• бесступенчатую регулировку скоростей.

Вращение режущей цепи вы сможете регулировать самостоятельно. Нельзя не упомянуть еще и о том, что данное оборудование отличается более высокой мощностью за счёт гидравлического привода. Бензиновый двигатель работает исключительно на вращение гидронасоса.

Траншеекопатель ручной ТКМГ-1200 имеет приемлемую стоимость. Его довольно часто сравнивают с аналогами производства Англии, США и Германии. Однако зарубежные аналоги хоть и оснащены гидроприводом, но стоят значительно дороже. Плюсами этой установки является не только стоимость, но и наличие дополнительных опций в виде возможности установки зимних цепей. Они позволяют обеспечить противоскользящие характеристики. Установка может быть дополнена прицепом для перевозки к месту работ.

Правила выбора оборудования

При выборе техники рекомендуется ориентироваться на следующие моменты:

1. Тип грунта.
2. Габариты траншеи, которую нужно выкопать.
3. Размеры участка, где будут проводиться работы, а также размеры техники.
4. Производительность машин – лучше всего выбирать модели с наиболее высокими показателями, поскольку они помогут быстро закончить работу.

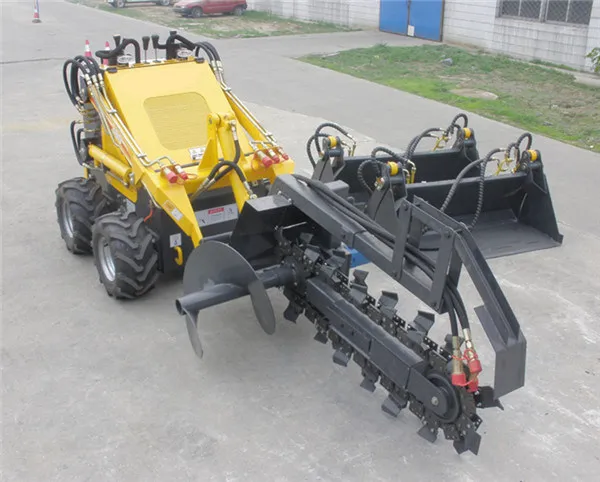

Навесной траншеекопатель

Таким образом, если необходимо проложить кабели, узкие трубопроводные магистрали разного назначения, дренажные водоотводы, которым достаточно 150 — 250 мм ширины, на первый план выступает навесной гидравлический траншеекопатель (тренчер, грунторез). Если рытье траншеи — это лишь часть предполагаемых работ, навесной траншеекопатель также является верным вариантом.

Наиболее известная марка траншеекопателей на рынке — Delta — предлагается в трех исполнениях по глубине копания — 900, 1200 и 1500 мм. Агрегатируется данное оборудование с мини-погрузчиками и экскаваторами-погрузчиками, реже с полноповоротными мини-экскаваторами 5 — 10 тонн.

Навешиваются траншеекопатели так же, как гидромолоты и гидробуры, на мини-погрузчики через монтажную раму, на стрелу экскаватора через адаптерную подвеску. Подключаются к гидроразводке базовой машины.

Рейтинг лучших производителей

Производством траншеекопателей занимаются как отечественные, так и зарубежные компании. Ниже приведены лучшие из них.

Caterpillar

Это американская компания, которая пользуется популярностью во всем мире. Она производит спецтехнику разных видов, в том числе траншеекопатели. Машины этого производителя рекомендуется использовать в строительстве, в сельском хозяйстве и т. д. Оборудование подходит для обустройства неглубоких траншей для прокладки инженерных коммуникаций.

Vermeer Manufacturing Company

Это еще одна популярная американская компания. Она представляет несколько линеек траншеекопателей разных видов.

Мнение эксперта

Курдин Сергей Сергеевич

Оборудование производителя оснащено электронным управлением с помощью микропроцессорной системы. Она синхронизирует работу тягача и рабочей части техники. Такой процесс не только упрощает управление машиной, но и позволяет быстро обнаружить неисправность в случае ее возникновения.

Case Corporation

Это французская компания, занимающаяся производством траншеекопателей. Это оборудование, выполненное из качественных материалов, которое отличается высококачественной сборкой. Однако оно имеет не слишком высокую производительность, в чем заключается основной недостаток техники.

ООО «Радицкий машиностроительный завод»

Это российский брянский производитель, который занимается изготовлением траншеекопателей роторного типа на базе гусеничных тракторов. Это крупногабаритные машины, использование которых рекомендовано для обустройства широких и глубоких рвов.

ДГУП «Дмитровский экскаваторный завод»

Производитель занимается изготовлением оборудования цепного типа. Машины отличаются высокой производительностью. Оборудование можно использовать в любое время года, поскольку оно имеет в комплекте несколько видов цепей, в том числе для промерзлого грунта.

ОАО «Михневский ремонтно-механический завод»

Производитель предлагает пользователям оборудование цепного типа для использования в любое время года. Техника завода отличается высоким качеством и производительностью. Кроме того, машины имеют продолжительный эксплуатационный период без возникновения неисправностей.

ОАО «Копейский машиностроительный завод»

Это челябинский производитель, который занимается изготовлением горно-шахтных машин цепного и барового типа. Оборудование рекомендовано к применению для промерзших почв. Техника отличается высоким качеством, простотой применения и продолжительным эксплуатационным периодом.

Модели и производители устройства

На сегодняшний день на рынке спецтехники представлено большое количество производителей, моделей и разновидностей траншеекопателей.

Среди них есть ряд особенно популярных модификаций, оснащенных узлами, необходимыми для эффективной работы. При этом они имеют существенные отличия.

Barreto 912

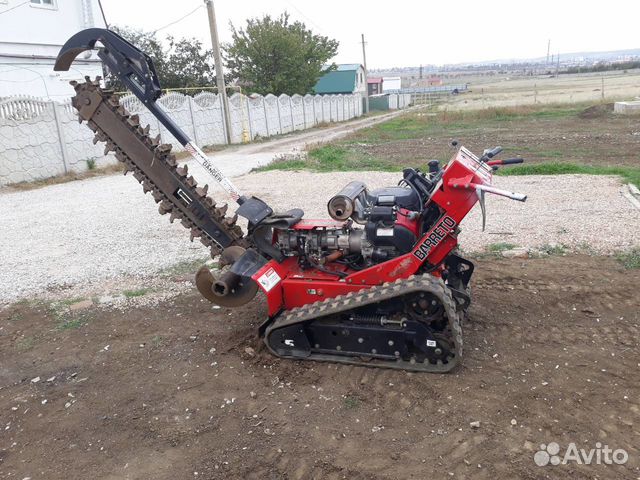

Прибор работает от мотора мощностью 9 л. с. Он способен сформировать траншею 30-сантиметровой глубины. Стрела и цепи, используемые при копании, имеют гидравлическую конструкцию.

Кроме того, модель оснащена обгонными муфтами, расположенными по бокам корпуса. Шарнирные втулки защищаются от засорения с помощью специально разработанной системы.

Из преимуществ можно выделить значительно уменьшенный по сравнению с аналогами вес и компактность, что делает возможной работу в тесных местах.

Kwik-Trench Earth Saw

Модель этой марки характеризуется способностью формировать узкие траншеи под кабель, трубы или каналы для установки бордюров.

При этом извлекаемый грунт сбрасывается вбок, что значительно упрощает работу. Глубина вырытой ямы составляет 30 см.

Vermeer RT60

Этот производитель предлагает на выбор покупателю модели, оснащенные двумя разными двигателями. Это может быть силовая установка фирмы Kohler мощностью 6 л. с. или Honda – 5,5 л. с.

Канавокопатель характеризуется компактными размерами и предназначен для вырывания ям под ирригационные системы, кабель телефонных линий и для прочих подобных работ. К преимуществам этой модели относятся:

Ground Hog T-4 Trencher

Ручной траншеекопатель этой марки оснащен режущим органом цепного типа. Основное предназначение – это ускоренное формирование траншей.

Результатом становятся канавы с ровными краями глубиной 30 см и шириной 7,5 см. Глубину погружения можно варьировать на 15, 20 и 30 см в зависимости от модели.

Внимание! Прежде чем осуществить покупку, необходимо определить фронт работы и степень загруженности для ручного траншеекопателя.

К преимуществам прибора относится наличие как стандартных, так и твердосплавных зубьев, которые используются на каменистой почве.

Кроме этого, конструкция предусматривает опоры конических катков. Корпус защищен от коррозии порошковым напылением. Производитель обеспечил свою продукцию упрощенным техобслуживанием.

Bluebird Bed Bug

Эта марка предлагает две разновидности, которые созданы под конкретные задачи. Landscape Edger подготавливает основание клумб и помогает в оформлении ландшафтного дизайна.

Другая разновидность, Cable Layer, создана специально для формирования траншей под кабели, трубы и для других подобных целей. Прибор также может засыпать грунт обратно, зарывая проложенные сети.

Друг от друга модели отличаются наличием сменных лезвий. Основание у приборов общее. Кожух на аппарате сменный. При необходимости его можно легко демонтировать и получить доступ к внутренним частям прибора.

Чтобы осуществить мелкий ремонт или техническое обслуживание траншеекопателя Bluebird Bed Bug, не нужно обладать специальными знаниями и навыками, а также использовать дополнительные инструменты.

На модели установлена силовая установка Honda GX 5,5 л. с. Такая мощность обеспечивает необходимую скорость копания траншей и высокую производительность.

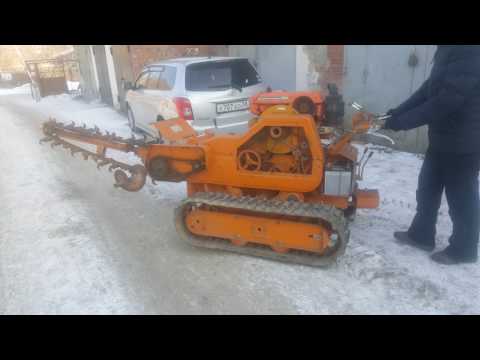

Малогабаритный ручной траншеекопатель ТКМГ-1200

Среди отечественных агрегатов особого внимания заслуживает ручной траншеекопатель ТКМГ-1200. Это гидрофицированная модель, характеризующаяся компактными размерами.

– использует в качестве силового агрегата японскую модель Robin Engines, которая работает на бензине. Преимущества такого аппарата:

• высокая надежность узлов и износостойкость корпуса;
• скорость вращения режущего органа регулируется плавно бесступенчатой системой;
• модель значительно дешевле по сравнению с иностранными аналогами той же мощности;
• прибор не требует получения разрешающих документов в соответствующих органах.

Вес прибора составляет 600 кг. Скорость перемещения в транспортном режиме – 4 км/ч. Глубина вырываемого канала – 120 см.

Ditch Witch

В линейке моделей, выпускаемых под этой маркой, имеются:

• RT12;
• RT16;
• RT20;
• RT24.

Все они характеризуются:

• гидравлической системой привода;
• элементарной эксплуатацией и обслуживанием;
• высоким качеством материалов для производства и комплектующих;
• оптимальным соотношением стоимости и качественных характеристик;
• надежной защитой узлов конструкции;
• способностью передвигаться как на колесах, так и на гусеницах.

На моделях установлен мотор Honda GX690. Передвижение осуществляется за счет одной передней скорости и одной задней.

Траншейный многоковшовый экскаватор: описание, применение, фото

Многоковшовые экскаваторы используются в процессе добычи полезных ископаемых (гравий, глина и прочее) для снятия породы. Еще они применяются для профилирования откосов железнодорожных выемок и каналов, а также перегрузки рыхлых материалов и пустой породы. Такая техника может обрабатывать грунты до 4-й категории, которые не содержат крупных камней (включений). Многоковшовый экскаватор бесперебойно работает, если диаметр включений не превышает пятой части ширины ковша.

Примечательно, что поверхность забоя при использовании такой техники получается ровной и не нуждается в ручной зачистке. В этой статье мы подробнее узнаем, что собой представляет многоковшовый экскаватор.

Виды многоковшовых машин

Техника классифицируется по таким признакам:

• По направлению движения во время работы. Это могут быть экскаваторы продольного, поперечного копания или поворотные модели.
• По виду (конструкции) рабочего оборудования. Бывают цепные экскаваторы и колесно-ковшовые.
• По способу подачи оборудования в забой. Резание породы бывает радиальным по вертикали, радиальным по горизонтали или параллельным по вертикали.

Исходя из этих признаков, можно сделать вывод, что экскаваторы бывают нескольких видов. Рассмотрим каждый из них отдельно.

Машины поперечного копания

Это многоковшовый цепной экскаватор, который может быть на гусеничном или рельсовом ходу. Работает методом параллельного или радиального резания. Цепь может быть направленной (используется в однородных грунтах для добычи ископаемых или планировки больших каналов и выемок) или свободно провисающей (применяется в грунтах с включениями). Бывают также экскаваторы, расстояние гусеничного хода которых может меняться в зависимости от условий работы. Они используются для рытья и чистки каналов осушительных и оросительных систем.

Устройство и эксплуатация цепного экскаватора

Машина самоходная, бывает на железнодорожном, гусеничном или шагающем ходу. Первый подобный экскаватор был сконструирован в 1812 г. в Кронштадте известным русским инженером А.Бетанкуром.

Модель представляла собой машину для черпания земли и работала на плавучем ходу. В 1860 г. в Европе была разработана модель сухопутного цепного экскаватора, который нашел свое применение в строительстве железных дорог в Арденнах. В это же время с 1863 по 1868 гг. велось строительство Суэцкого канала, в процессе которого широко использовались цепные экскаваторы. В нашей стране цепные экскаваторы впервые начал производить Путиловский завод, который выпустил первые машины в 1901 г.

Цепной экскаватор представляет собой самоходную машину на железнодорожном, гусеничном или шагающем ходу. За счет особого устройства со значительным количеством ковшей копание грунта представляет собой непрерывный процесс, что существенно повышает производительность машины, не требует значительных усилий и уменьшает инерционные нагрузки.

В основном, применяется для рытья траншей, каналов, добычи глины и пр. С его помощью роют траншеи для прокладки водопроводов, канализационных и газовых труб, систем связи и электропередачи. Широкий спектр работ, выполняемых подобной техникой позволяет эксплуатировать её на разных категориях грунта, в том числе и сыпучих или мерзлых. За счет универсального рабочего органа существует возможность рыть траншеи разных размеров. Цепные экскаваторы используются для выполнения дорожно-строительных работ, послойного копания, планировки грунтов и т.д.

Техника продольного копания

Это экскаватор траншейный многоковшовый. Бывает на гусеничном, колесно-гусеничном, пневмоколесном или автомобильном ходу. В свою очередь модели продольного копания подразделяются на те, что работают с кольцевой цепью, и те, рабочим органом которых является ковшовое колесо (ротор). Первые применяются для копки траншей шириной не более 1,1 м и глубиной до 3,5 м. Вторые могут рыть более глубокие ямы – 1,6-1,8 м.

Что в «сухом остатке»?

С сожалением надо сказать, что несмотря на то, какие важные и разносторонние задачи выполняют траншеекопатели, их производство в стране падает. Объем производства грунторезов относительно уровня производства, действовавшего в 1980-х гг., упал более чем в 10 раз! Закрылся ряд крупных предприятий этого направления, некоторые из прежних производителей сменили профиль. И процесс сокращения наших производителей траншейных экскаваторов, увы, продолжается. Хотя позитивные примеры все же есть.

Через пару лет ПАО «Навлинский (Брянская обл.) отметит свой полувековой юбилей. Предприятие прошло сложный путь, но сегодня обеспечивает землеройной техникой основных своих клиентов – связистов. Завод выпускает цепные экскаваторы, используя в качестве базового колесные шасси тракторов МТЗ-82.

Заводские конструкторы создали нестандартную цепь шириной 200 мм, оснастив ее специальными зубьями. С ее помощью в теплое время года прокладывание траншей под кабели связи наиболее эффективно. Такой цепью экскаватор ЭТЦ-1613 прокладывает траншеи глубиной до 1,5 м в мерзлых и немерзлых грунтах I–IV категорий глубиной в 1 м, и производительность достигает 200 м/ч. В случае необходимости конструкция машины позволяет быстро заменить узкую цепь на стандартную баровую цепь «Урал-33» шириной 400 мм. Также заказчик может приобрести машину со стрелой под цепь 200 мм с глубиной копания в 1,8 м. Заводчане также создали модификацию ЭТЦ-1613 со стрелой под баровую цепь шириной 140 мм. В этой модели предусмотрена возможность быстрой переналадки на цепь шириной 400 мм, предусмотрена и возможность установки фрезы в качестве рабочего органа.

А вот малогабаритный траншеекопатель ТКМГ-1200 эксплуатационной массой 820 кг, чуть ли не единственный специализированный отечественный траншеекопатель класса «мини». Главным приводом машины является двигатель Honda GX-690 мощностью 16 кВт, двигатель обеспечивает транспортную скорость машины до 4 км/ч, приводит в движение цепь со скоростью до 125 м/мин, при этом скорость резки грунта достигает 1,5 м/мин, в зависимости от условий работы. ТКМГ-1200 прорезает траншеи максимальной глубиной до 1,2 м, а ширину их можно задать с помощью использования двух типов цепей шириной 90 и 150 мм.

К ветеранам отечественного производства грунторезов можно отнести АО «Михневский РМЗ» (Московская обл.). На рынке барового оборудования страны предприятие контролирует, по мнению специалистов, не менее 25% его объема. Более 50 лет завод производит баровую технику, используя в качестве шасси тракторы Минского и Челябинского заводов.

Создавая линейку баровых машин БГМ-1, БГМ-2У, БГМ-2ГП на базе шасси колесных тракторов МТЗ-82.1, специалисты Михневского РМЗ стремились к универсальности. Поэтому путем несложной замены цепей эти машины способны прорезать траншеи шириной 0,14–0,41 м в грунтах I–V категории на глубину до 1,4 м. А на фронтальную сторону машины по выбору заказчика на заводе устанавливают либо ковш погрузчика, либо поворотный бульдозерный отвал.

На базе гусеничного трактора «Агромаш 90Г» (ДТ-75) РМЗ выпускает траншеекопатели мод. МЗЦ-75, ЭТЦ-75, ЭТЦ-75У. Характерной чертой этих машин является то, что они могут работать и одним, и двумя режущими органами одновременно. Такой прием выгоден, когда требуется быстро прорыть широкую траншею или вскрыть широкий участок асфальта. В зависимости от категории грунта экскаваторы МЗЦ/ ЭТЦ режут траншеи шириной от 0,14 до 0,41 м глубиной реза до 1,4 м на тяжелых грунтах и до 2 м на мягких.

«Копейский машиностроительный завод» (Челябинская обл. ) обладает более чем 20-летним опытом производства баровых экскаваторов. Выпускаемые заводом машины работают по десять и более лет без поломок, поскольку, кроме тщательно продуманной конструкции, ответственные детали машин изготавливаются методом ковки, широко используется термообработка комплектующих. Материалом деталей служат легированные стали, а корпуса редукторов используются только литые.

Завод предлагает навесные траншейные агрегаты, устанавливаемые на гусеничные тракторы Т-170 (Т-130), либо на бульдозеры Б-10. Тракторы с навесными установками АТ, АТМ предназначены для прокладки траншей шириной от 140 до 400 мм на глубину до 2 м, в зависимости от комплектации и характера грунтов, с которыми приходится работать. В исполнении АТМ-11 агрегат может даже прорезать щели глубиной 2,7 м и эффективно работать на грунтах V категории.

Такими же эксплуатационными параметрами, а именно возможностью прорезывания канав шириной от 140 до 400 мм, глубиной до 2 м, наделены навесные агрегаты ЭТЦ 2086. 31, ЭТЦ 2086.51. Эти «навески» монтируются на колесные трактора МТЗ-82, МТЗ-1221. Скорость выемки траншей – до 1 м/мин.

Среди новинок последних лет можно вспомнить и мини-погрузчики ANT ОАО «Ковровский электромеханический завод» (Владимирская обл.), выпуск которых был начат в 2011 г. Эти современные машины выдерживают все требования по безопасности и экологии не только российского законодательства, но и европейского. Для покупателей инженеры завода сконструировали цепной траншейный экскаватор с гидравлическим приводом. Этот инструмент используется для нарезки траншей шириной 160 мм и глубиной до 1 м. При массе «навески» всего 363 кг за час она извлекает до 4 м3 грунта.

Преимущества многоковшовых машин

Несмотря на то что одноковшовые экскаваторы имеют гораздо более широкое распространение, многоковшовые обладают рядом неоспоримых преимуществ, позволяющих им удерживать свои позиции на рынке. Разберем эти особенности:

• Непрерывная работа по экскавации породы. Тем временем у одноковшового аппарата период непосредственного забора грунта составляет максимум 30% от всего рабочего времени.
• Если сравнивать многоковшовую и одноковшовую модель с одинаковой производительностью, то можно заметить, что одноковшовая машина является более тяжелой и громоздкой.
• Многоковшовый экскаватор расходует на выемку 1 кубического метра породы гораздо меньше энергии, чем аппарат такой же производительности, но с одним ковшом.

• Работая в строительном карьере, многоковшовое устройство предоставляет возможность как равномерного смешивания пород добываемого материала, так и их сортировки.
• Разрабатывая грунт, многоковшовый экскаватор обрабатывает скосы. В результате выемка получает почти идеальный профиль поперечного сечения. Одноковшовая машина разрабатывает выемку уступами и в каждом из них оставляет недобор.

Недостатки техники

Однако есть параметры, по которым одноковшовой экскаватор явно выигрывает. Возможно, именно из-за них он до сих пор лидирует на рынке. Многоковшовый экскаватор имеет такие слабые стороны:

• Эта машина – настоящий гурман, который способен разработать только однородный грунт не выше 4 класса или с мелким включениями до 3 класса. Одноковшовый экскаватор без проблем может работать с любым классом и типом грунтов, в том числе со скальными породами.
• Машина с одним ковшом не привередлива к погодным условиям, чего нельзя сказать о многоковшовом варианте.

Для наглядности разберем пару примером многоковшового экскаватора.

Особенности

Траншейные экскаваторы выпускаются на базе колёсной или гусеничной техники. Последние модификации более практичны в эксплуатации. Гусеничный тягач, обеспечивает более надёжное сцепление машины с почвой. Кроме того, эти модели обладают большими показателями мощности. Некоторые модели способны выдавать до 1 500 лошадиных сил. Гусеничное полотно обеспечивает работу техники на крутых склонах и территориях со сложным рельефом местности. Рама гусеничного тягача может смещаться относительно рабочих элементов, такой подход значительно расширяет функциональность спецтехники.

Стоит отметить, что абсолютно все модели, вне зависимости от типа ходовой части могут работать с полунавесным или прицепным дополнительным оборудованием. Могут ссыпать выработку на землю или в самосвалы для последующей транспортировки. Оснащаются дополнительным подъёмно-спусковым механизмом, что существенно снижает нагрузку на основные узлы техники.

ЭМ-251

Это отечественный аппарат, который состоит из:

• Ходового и силового оборудования, а также механизмов, монтирующихся на неповоротную раму ленточного транспортера, который предназначен для отвала грунта в сторону или в кузов транспорта.
• Рабочего оборудования (цепи с ковшами), установленного на раме-стреле.

В качестве ходового оборудования выступает многоопорная гусеница. Мотор внутреннего сгорания передает вращение ведущим шестерням посредством цепной передачи. Гусеницы имеют рамы, соединенные с помощью полуосей и балансирующего устройства с основной рамой. Получается, что основная рама опирается на гусеничные в трех точках. Это позволяет достичь хорошей проходимости экскаватора.

Когда ковшовая цепь и сам экскаватор двигаются, образуется вертикальная траншея. Грунт, забранный ковшами, через бункер попадает на отвальный транспортер. Он, в свою очередь, выбрасывает его в сторону.

Экскаваторы многоковшовые траншейные цепные модели ЭМ-251 могут менять положение стрелы относительно рамы. Она откатывается по направляющим, что позволяет изменить степень ее заглубления, а следовательно, и глубину траншеи. При транспортировке агрегата стрела находится в верхнем положении. Управление машиной происходит с помощью специального пульта, который размещается в кабине оператора справа, около рычага КПП. Это позволяет водителю следить одновременно за движением аппарата и работой роющих механизмов.

Принципы работы

Погрузка рабочего органа (рамы или ротора) в грунт производится под давлением системы блоков и гидравлических цилиндров. Глубина опускания выставляется заранее или регулируется из кабины оператора. Современные инструменты оборудованы специальным механизмом, который автоматически компенсирует колебания тягача, которые возникают при езде по пересеченной местности. Благодаря этому дно траншей всегда сохраняет идеальную горизонталь или прокладывается под точно заданным углом.

Рабочая часть экскаватора всегда находится в его нижней части и движется по ходу движения базового транспортного средства. При использовании навесной рамы используется особое устройство, замедляющее ход машины до минимума. Навесные цепные инструменты могут состоять из нескольких секций, позволяющих делать канавы глубиной до 800 см. В этом состоит преимущество цепных устройств перед роторными. Даже самый большой роторный экскаватор может копать на максимальную глубину 350 см.

Выброс поднятого наверх грунта осуществляется разными способами. Конвейер подает материал в отвал или в кузов грузового автомобиля (прицепа). Барабанный метатель разбрасывает выбранную породу на значительное расстояние, покрывая местность ровным слоем материала. В некоторых случаях используется один или два шнека. Постоянно вращаясь, лопатки сдвигают выбранный грунт с транспортера, располагая его с одной или двух сторон траншеи. Отвал делается на таком расстоянии от края канавы, которое предотвращает его скатывание обратно вниз.

Некоторые модели траншейных экскаваторов комплектуются тяжелым фронтальным отвалом. Такие машины осуществляют выравнивание местности по трассе отрывки траншеи, что значительно повышает качество результата. Сразу после укладки труб или кабеля отвал используется для засыпки канавы.

ЭМ-182

Разберем еще одни экскаватор многоковшовый. Эм-281 – так иногда по ошибке называют данную модель. Она состоит из:

• Ходовой тележки с однореберными колесами. На нее устанавливается съемная рама, несущая бункер, турасный вал, ферму противовеса, кабину, верхнюю часть ковшевой рамы, и, конечно же, двигатель с трансмиссией.
• Нижней части ковшевой рамы, которая имеет два планирующих звена, несущих цепь с ковшами.
• Укосины, которая поддерживает систему каналов и блочную подвеску.
• Электрического оборудования и осветительных устройств.

Управление экскаватором осуществляется посредством трех рычагов, которые находятся в кабине оператора. Первый отвечает за включение ковшовой цепи. Второй – за ход тележки. Ну а третий – за подъем и опускание стрелы. Последняя задерживается в нужном положении благодаря тормозу, располагающемуся на червячном валу. Электродвигатель передает движение через клиновые ремни, натяжение которых, равно как и угол огибания шкива, обуславливается положением натяжного устройства. Главный вал передает вращение через цепную передачу турасному. Грунт, срезанный ковшами, передается в бункер, а затем поступает в вагонетки, транспортирующие его к месту назначения.

Благодаря подъемной лебедке многоковшовый экскаватор, фото которого приведено выше, может применяться как для верхнего, так и для нижнего параллельного черпания, во время которых оба конца ковшевой рамы синхронно поднимаются и опускаются. Таким образом, ковшовая рама двигается параллельно самой себе. Ковши при этом снимают слой одинаковой толщины на любой высоте забоя. Чтобы осуществить веерное резание, подразумевающее движение только одного конца рамы, ее опускают соответствующим образом.

Область применения траншейных экскаваторов

Назначение траншейных экскаваторов – подготовка ям, котлованов и траншей определенных размеров и формы для строительства различных объектов жилого, производственного либо дорожно-транспортного комплекса. Они используются на строительстве следующих объектов:

1. Подземных коммуникаций различного назначения путем открытого рытья траншей:
   Трубопроводов для транспортировки воды, газа, нефти и т. п.,
2. Централизованных систем отопления,
3. Канализационных систем,
4. Кабельных линий связи либо электроснабжения.
5. Ленточных фундаментов большой протяженности для установки различных зданий и сооружений,
6. Для создания ровных контуров будущих котлованов и других строительных выемок.

ИНТЕРЕСНО! Траншеекопатели, в отличие от одноковшовых экскаваторов, способны разрабатывать грунт абсолютно любого типа, даже мёрзлый и каменистый.

содержание .. 10 11 12 .. 2.3.2. Производительность многоковшовых экскаваторов Техническая производительность цепного траншейного экскаватора определяется по формуле ПТ = 3,6 q vц KH / s KP, (2. 12) где q – емкость ковша, м3; vц – скорость движения ковшовой цепи, м/с; KH – коэффициент наполнения ковша; s – шаг ковшей, м; KP – коэффициент разрыхления грунта. Техническая производительность роторного экскаватора равна: ПТ = 0.06 q N ω KH / KP, (2.13) где q – емкость ковша, м3; N – число ковшей на роторном колесе; ω – число оборотов роторного колеса в минуту; KH , KP – см. выше. Средние значения КН и КР : группа грунта: I II III IV KH: 1,05 0,95 0,87 0,8 KP: 1,15 1,2 1,27 1,32 Для достижения расчетной производительности траншейных экскаваторов необходимо регулировать скорость движения машины в процессе копания в соответствии с размерами отрываемой траншеи: vэ = ПТ / 60 В Н, (2.14) где vэ – скорость экскаватора в процессе копания траншеи, м/мин; Пт – расчетная техническая производительность машины, м3/ч; ВН – поперечные размеры траншеи, м. В соответствии с ЕНиР–2–1–88 при определении эксплуатационной производительности значения коэффициента использования машины по времени КВпринимается: для траншейных роторных экскаваторов 0,64; для цепных – 0,8; для карьерных роторных экскаваторов – 0,9. 2.3.3. Контрольные вопросы к разделу 2.3 1. Из каких узлов (систем) состоит экскаватор непрерывного действия. Какими преимуществами обладают эти экскаваторы перед одноковшовыми экскаваторами? 2. Приведите классификацию многоковшовых экскаваторов. Какова область их применения в железнодорожном строительстве? 3. Для чего предназначены траншейные экскаваторы? Какими рабочими органами их оборудуют? Какими рабочими движениями производится копание грунта экскаваторами непрерывного действия? 4. Что является главным параметром траншейных экскаваторов? Какие индексы присваиваются многоковшовым экскаваторам? 5. На базе каких машин изготавливают траншейные экскаваторы? Из каких сборочных единиц состоит экскаватор непрерывного действия? Чем отличается транспортное передвижение от рабочего передвижения этой машины? 6. Дайте характеристику силового оборудования и привода многоковшовых траншейных экскаваторов. 7. Дайте характеристику рабочего и ходового оборудования траншейных экскаваторов. 8. Как устроен и как работает цепной траншейный экскаватор? Какими рабочими движениями обеспечивается разработка грунта цепным экскаватором? 9. Как устроен и как работает роторный траншейный экскаватор? Какими рабочими движениями обеспечивается разработка грунта роторными экскаваторами? 10. Как обеспечивается разработка траншей с откосами? Как обеспечивается зачистка траншей при работе траншейных экскаваторов? 11. Для чего применяют скребковые экскаваторы? Как они устроены и как работают? 12. Для чего применяют роторные экскаваторы радиального копания? Как они устроены и как работают? 13. Для чего применяются многоковшовые экскаваторы поперечного копания? Как они устроены и как работают? 14. Как определяют производительность многоковшовых экскаваторов с различным рабочим оборудованием? 15. Как определяется величина подачи на ковш и скорость рабочего хода экскаватора, при которых достигается наибольшая производительность? 16. Какие автоматические устройства и системы применяются для управления многоковшовыми экскаваторами? Каковы их назначение и эффективность? содержание . . 10 11 12 ..

описание, характеристики, преимущества и недостатки

Современное строительство уже не обходится без землеройных машин. Одним из них является ручной траншеекопатель. За короткое время с его помощью можно выкопать траншею в грунте любой твердости. Имеются инженерные коммуникации, системы электроснабжения, кабели связи и трубопроводы.

Такое оборудование редко приобретают частные потребители, поскольку оно достаточно дорогое. Вы можете ознакомиться с ассортиментом таких товаров и понять, что даже минимальная стоимость для многих может быть непомерно высокой. Поэтому перед совершением покупки необходимо оценить, как часто вы будете пользоваться устройством, а также какие задачи вы планируете перед ним ставить.

Если оборудование эксплуатируется однократно при строительстве загородного дома и строительстве бани, целесообразнее подумать о возможности аренды. Такой подход хорош еще и тем, что вы оплачиваете не только стоимость аренды техники, но и услуги профессионала, который в короткие сроки выкопает траншею по вашим размерам.

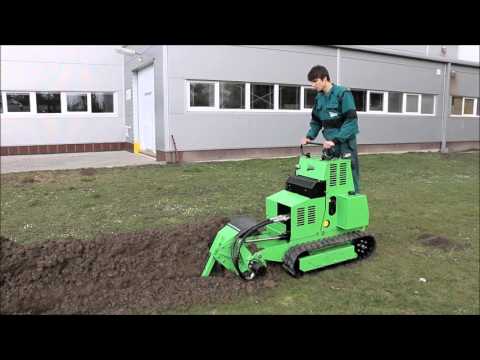

Описание

Ручной траншеекопатель представляет собой конструкцию на гусеничном или колесном шасси. Это обеспечивает отличное сцепление и устойчивость даже на неровных поверхностях. В качестве одного из важных узлов выступает режущий узел. Имеет вид цельной рамы и режущей цепи со звездочкой натяжения. Кроме того, цепь может быть оснащена реверсом. Это позволяет освободить устройство от камней.

Если вы ознакомитесь с ассортиментом ручных траншеекопателей, то сможете отметить для себя, что в продаже есть модели, позволяющие менять зубья цепи. Производители также предлагают такие модели, которые дополнены разными цепочками. В зависимости от того, какова специфика той или иной модели, она может комплектоваться:

• редуктором хода;
• системы гидравлического привода;
• режущие органы;
• плуги навесные;
• навесная прокладка кабеля;
• бульдозерный отвал;
• специальные шнеки.

Последние необходимы для выбрасывания грунта. Есть и такие варианты оборудования, которые дополняются другими устройствами. Режущий агрегат может приводиться в движение двигателем, мощность которого начинается от 9 и заканчивается 15 л. от. Оператор сможет легко управлять устройством с помощью рычагов, ручек и педалей.

Привод имеет прочную конструкцию, не требует особо сложного обслуживания. Многие модели не требуют вертикальных валов, ремней и маховиков, что обеспечивается оснащением агрегатов гидронасосами. Траншеекопатели имеют продуманную конструкцию, за счет этого оператор может сократить время на техническое обслуживание и ремонт.

Основные преимущества

Траншеекопатель, как было сказано выше,используется для рытья траншей. В последующем их используют для заливки фундамента под будущие стройки. Однако траншеи могут понадобиться для прокладки газовых и водопроводных труб, а также для других строительных задач.

Благодаря компактным размерам такая строительная техника является удобным решением для формирования углублений в труднодоступных местах. Работать с этими агрегатами можно в любых условиях, при этом траншеи получаются с ровными краями, а углубляться можно минимум на 20 см. Максимальное значение в этом случае составляет 1 м.

Ручной траншеекопатель имеет преимущество высокой производительности, что особенно актуально по сравнению с лопатой. Выкопанные канавы можно использовать для оросительных и дренажных систем, организуя автоматизированный полив на участках внушительной площади.

Аналогичные машины применяются для демонтажа асфальтобетонного покрытия при проведении строительных и ремонтных работ. Техника пригодится для озеленения территорий вокруг объектов, строительство которых завершено. Если вам нужно быстро уложить тумбу, то без этого приспособления тоже не обойтись.

Минусы траншеекопателей

Траншеекопатели имеют много преимуществ, но потребители отмечают и их недостатки. Среди первых и в первую очередь следует выделить высокую стоимость. Сказывается иногда и то, что покупатель не может себе позволить такую ​​узкопрофильную технику, ведь пользоваться ею приходится нечасто. Еще один минус – дорогая аренда оборудования. Кроме того, использовать его можно только при определенных навыках. Но если вы все-таки приобрели такое оборудование, то можете столкнуться с проблемой его хранения, ведь для этого потребуется выделение отдельного места.

Однако траншеекопатель в частном домовладении может пригодиться лишь раз-два, когда будете строить дом и хозяйственные постройки. Поэтому перед покупкой такого агрегата нужно трижды подумать, ведь иначе можно потратить деньги на невыгодное приобретение.

Описание траншеекопателя марки ТКМГ-1200

Ручной малогабаритный траншеекопатель не требует регистрации в Гостехнадзоре. При изготовлении данной модели техники используются зарубежные комплектующие, сюда необходимо отнести японский бензиновый двигатель. Исполнительный гидропривод.

Среди основных преимуществ данной модели:

• долговечность;
• эксплуатационная надежность;
• бесступенчатая регулировка скорости.

Вращение режущей цепи можно регулировать самостоятельно. Также следует отметить, что данное оборудование отличается большей мощностью за счет гидравлического привода. Бензиновый двигатель работает исключительно за счет вращения гидронасоса.

Траншеекопатель ручной ТКМГ-1200 имеет приемлемую стоимость. Его часто сравнивают с аналогами производства Англии, США и Германии. Однако зарубежные аналоги хоть и оснащены гидравлическим приводом, но стоят значительно дороже. Плюсами данной установки является не только стоимость, но и наличие дополнительных опций в виде возможности установки зимних цепей. Они позволяют обеспечить противоскользящие характеристики. Установка может быть дополнена прицепом для перевозки к месту проведения работ.

Технические характеристики модели

Если вам необходимо проложить кабель, то вы можете выбрать установку ТКМГ-1200. Его габаритные размеры равны 2850х880х1150 мм. Транспортная скорость достигает 4 км/ч. В зависимости от того, на какую глубину копать траншею, и с каким грунтом предстоит работать, скорость копания может варьироваться, но достигает 1,5 м в минуту.

Перед покупкой описываемого оборудования необходимо поинтересоваться, какая глубина будет в итоге. Траншеекопатель ТКМГ-1200 выкапывает грунт на 1200 мм. Ширина траншеи 90 мм. Это касается случая, когда используется цепочка «Арктика», при этом грунт должен соответствовать 4-й категории. Если цепной траншеекопатель использует летнюю цепь, а грунт соответствует 1-й или 2-й категории, ширина углубления будет 150 мм. Номинальная мощность 16,4 кВт или 22 л. от. Топливный бак вмещает 20 литров.

Дополнительно к присвоению модели

Данный траншеекопатель предназначен для разработки траншей в мерзлых и талых грунтах 3-й категории. Форма углубления в итоге получается прямоугольной. В грунте могут быть включения щебня, диаметр элементов достигает 50 мм. В виде исключения появляются заболоченные или рыхлые грунты, где получить траншею достаточно сложно.

Этот мини-траншеекопатель предназначен для использования в регионах с умеренным климатом. Работать можно в любое время года, при этом температура окружающей среды должна быть в пределах от -10 до +30°С. Относительная влажность воздуха не должна быть выше 80%. Важно обратить внимание и на запыленность воздуха – она должна быть не более 0,1 м ³ .

Дополнительная информация об устройстве

В состав траншеекопателя входят:

• корпус;
9монтажная панель 0017;
• складной плуг;
• стержневая цепь;
• Механизм натяжения.

На корпусе имеется направляющая балка, по ней проскальзывает шинная цепь. Вал ведущей звездочки и подшипник установлены в кронштейне привода. Монтажная панель состоит из горизонтальных балок и кронштейнов, соответствующих сцепному устройству. Монтажная пластина шестью болтами крепится к корпусу.

С края траншеи грунт снимается звездочками и шнеками, которые крепятся на приводном валу. Такая конструкция позволяет исключить осыпание грунта обратно в траншею. Если приходится работать возле заборов или стен, то шнек необходимо снять. Для этого ослабляется винт винтового крепления.

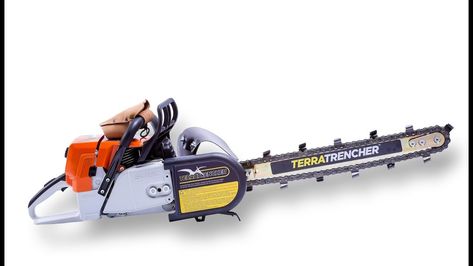

Траншеекопатель для прокладки кабеля по грунту

Прокладка кабеля может осуществляться без использования траншеекопателя в виде фрезы. Он предназначен для рытья глубоких и узких траншей. Такие работы можно проводить даже в сложном каменистом грунте. Такое оборудование отличается высокой производительностью, а некоторые модели даже имеют возможность автоматической подачи трубы. Это позволяет осуществлять дальнейшую прокладку электрических кабелей и кабелей связи.

Стоимость запчастей к технике

Описанная техника достаточно дорогая, как и некоторые запчасти к траншеекопателю. Например, цепи можно приобрести в среднем за 45 000 рублей. А вот ведомая звезда стоит 100 руб.

Покупка или аренда

Если вы связаны с деятельностью, которая предусматривает необходимость регулярного использования описываемых единиц спецтехники, целесообразнее будет приобрести ее, чем брать в аренду. Однако следует учитывать, что ручной малогабаритный траншеекопатель может обойтись вам в 150 000 рублей. минимум. Максимальная стоимость достигает 500 000 рублей.

Если вы приобретаете траншеекопатель для решения конкретной задачи, лучше взять его в аренду. Станок подбирается индивидуально, а стоимость лизинга обычно предполагает оплату труда оператора, а также стоимость дополнительных материалов.

Заключение

Перед выбором траншеекопателя необходимо обратить внимание на несколько факторов, среди которых не только цена и качество, но и возможность обучения оператора, а также простота эксплуатации.
