Дробилки данного типа отличают высокая степень дробления, большая производительность, малый расход энергии, простота конструкции и надежность.

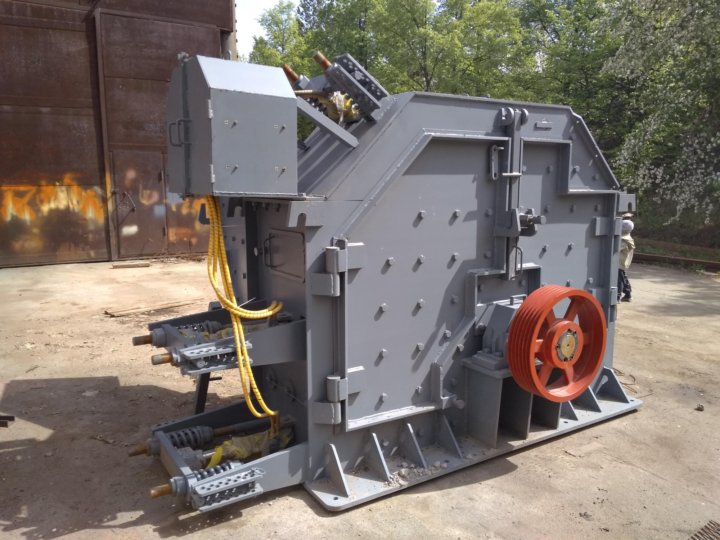

Дробилка роторная модели «СМД-5 ВЕЙДЕР» предназначена для среднего и мелкого дробления шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см

Помимо непосредственного дробления, роторная дробилка данной модели также может использоваться в качестве динамического гранулятора, что позволяет проводить обогащение каменных пород по форме и прочности за счет разрушения слабых включений без ослабления структурной прочности целевого продукта.

Большая производительность, возможность производства фракционированных материалов кубовидной формы, малая энергонагруженность и отсутствие необходимости в устройстве массивного фундамента позволяют использовать роторную дробилку «СМД-5 ВЕЙДЕР» в качестве высокоэффективного агрегата первичного или вторичного дробления твердых материалов самого разного происхождения.

Область применения дробилок различных типов

Технические характеристики роторной дробилки «СМД-5 ВЕЙДЕР» типоразмера «ДР 1500 4х2»

Устройство и порядок работы

Ударное дробление является динамическим процессом. В дробилке мелкого дробления «СМД-5 ВЕЙДЕР» осуществляется сразу три стадии кинетического дробления.

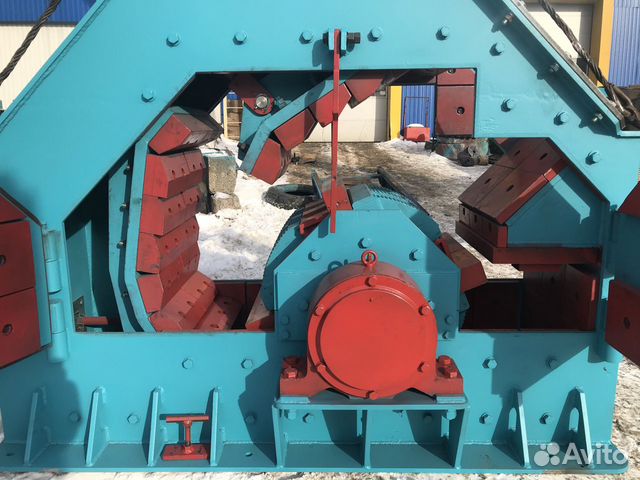

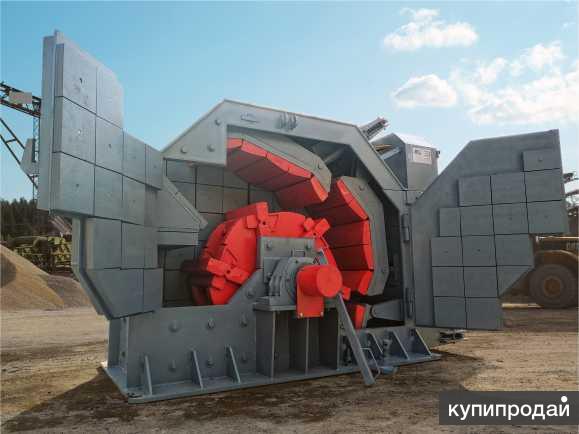

Рабочими органами дробилки «СМД-5 ВЕЙДЕР» являются: массивный ротор (1) с жестко закрепленными на нем билами (2) и отражательные плиты (3).

Фракционный состав продукта дробления, зависящий от величины зазора между окружностью вращения бил ротора и отражательными плитами, регулируется посредством многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках (4). Продукт дробления выводится из корпуса дробилки по наклонной пластине (5).

Конкурентные преимущества

Роторная дробилка мелкого дробления модели «СМД-5 ВЕЙДЕР» имеет простую, но вместе с тем очень рациональную конструкцию, каждый элемент которой продуман до мелочей и работает на повышение эффективности дробления, упрощение технического обслуживания, снижение стоимости эксплуатации оборудования.

Для достижения этих целей МП «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений.

Краткий перечень основных преимуществ новых роторных дробилок позволяет убедиться в этом:

Ударные элементы двухстороннего действия – для уменьшения себестоимости дробления

Оригинальные билы роторной дробилки «СМД-5 ВЕЙДЕР» имеют не одну, а целых две рабочих грани, что позволяет восстановить выбранные параметры дробления просто развернув ударные элементы. Такое техническое решение сделало возможным существенное увеличение сроков службы инструментов дробления за счет более полного использования металла бил. Теперь их замена может проводиться в два раза реже, нежели в других моделях оборудования аналогичного назначения.

Установка ударных элементов ротора и отбойных плит – максимально быстро – без болтов и гаек

Не секрет, что практическая производительность дробильного оборудования серьезно страдает из-за сложности и высокой трудоемкости технического обслуживания, необходимости держать на складе разнообразную номенклатуру инструментов дробления, защитной брони и т. д.

Так же не является секретом, что крепления элементов дробления требуют очень внимательного к себе отношения. Зачастую резьбовые соединения превращаются в трудно разъемные уже после переработки нескольких тонн каменных материалов. Вот почему для установки ударных элементов роторной дробилки мелкого дробления «СМД-5 ВЕЙДЕР» не используются гайки. Билы просто вставляются в направляющие и удерживаются от осевого смещения специальными фиксаторами. Благодаря чему разворот или полная замена инструментов дробления выполняется в течение 15-20 минут силами одного человека без использования грузоподъемных механизмов.

Для сокращения времени технического обслуживания или сроков ожидания поставки сменных деталей, билы ротора и билы отбойных плит имеют одинаковые размеры, а 90% элементов брони корпуса полностью взаимозаменяемы.

Широкая распашная дверь – для того чтобы осмотр и обслуживание выполнялись в самые короткие сроки

В целях сокращения времени простоев, узлы технического обслуживания роторной дробилки «СМД-5 ВЕЙДЕР» организованы таким образом, чтобы сделать ремонтные и профилактические работы максимально простыми, удобными и быстро выполнимыми.

На боковой плите корпуса дробилки выполнена широкая распашная дверца, открыв которую можно получить доступ абсолютно ко всем узлам и деталям камеры дробления для их осмотра, ревизии или замены.

Устройства поддержания заданного усилия дробления, объединенные с пружинными блоками безопасности

Во время работы дробильного агрегата в карьере существует вероятность попадания в камеру дробления посторонних включений (например, зубьев экскаватора), которые ни при каких условиях не могут быть измельчены. Защиту от поломок роторной дробилки обеспечивает система выгрузки недробимых включений, которая автоматически удаляет из камеры дробления посторонние предметы.

В роторной дробилке мелкого дробления «СМД-5 ВЕЙДЕР» система выгрузки объединена с устройством поддержания заданного усилия дробления, что позволяет сразу после удаления препятствия немедленно возвратиться к выбранным настройкам параметров дробления.

Комплексная поддержка до и после продажи

Являясь разработчиком и производителем оборудования для переработки каменных материалов, МП «ТЕХПРИБОР» способно не только предложить заказчику стандартные решения, но также разработать и изготовить оригинальное оборудование, полностью соответствующее производственно-технологическим требованиям конкретного предприятия.

Независимо от того, используется ли роторная дробилка «СМД-5 ВЕЙДЕР» как отдельная единица или же она интегрирована в состав дробильно-сортировочного комплекса, каждая модель обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем дробления и сортировки.

Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию МП «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.

Патенты и сертификаты

 Роторные дробилки серии «ВЕЙДЕР» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU.МО10.В.06278 от 23.03.2018 г.)

Роторные дробилки модели «ВЕЙДЕР» отмечены дипломом программы “100 лучших товаров России” 2014 г.

Мобильные щековые дробилки | для ударного дробления

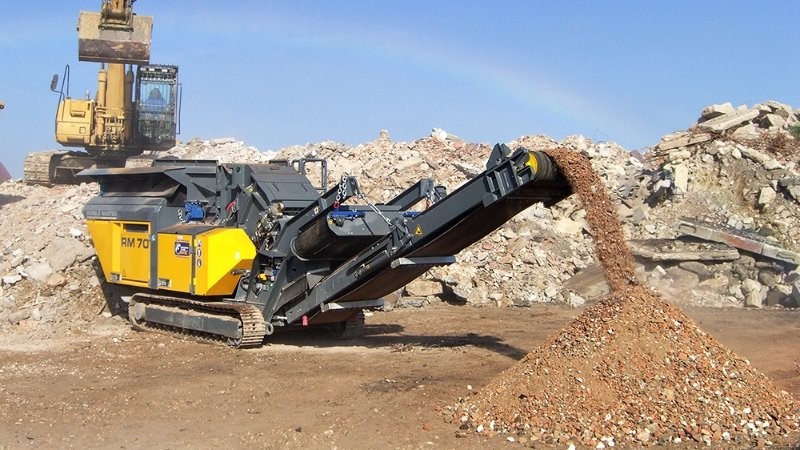

Мобильные роторные дробилки MOBIREX используются для измельчения природного камня от мягкого до средней твердости, а также для вторичной переработки. Производительность установок впечатляет – не только с точки зрения сокращения чистого объема. Сегодня основное внимание уделяется стоимости и экологичности, доступности, универсальности и, прежде всего, качеству конечного продукта. Установки MOBIREX дробят камень настолько эффективно, что форма зерна, гранулометрический состав и чистота соответствуют строгим стандартам для бетонных и асфальтовых заполнителей.

Мобильные роторные дробилки MOBIREX используются для добычи природных пород от мягких до средней твердости, а также для вторичной переработки. Производительность установок огромна, и основное внимание уделяется не только чистому сокращению объема. Стоимость и экологичность, доступность, универсальность и, прежде всего, качество конечного продукта являются важными аспектами. На установках MOBIREX камень дробится таким образом, чтобы форма зерен, гранулометрический состав и чистота соответствовали высоким требованиям стандартов для бетонных и асфальтовых заполнителей.

загрузок

Сравнивать

МР 110i EVO2

Сравнивать

МР 130i EVO2

Концепция привода	Дизель-прямой
Производительность подачи до ок.	496 т/ч США
Вход дробилки (Ш x В)	52 дюйма х 36 дюймов

Сравнивать

МР 170 ПРО

Сравнивать

МР 122i PRO

Концепция привода	Дизель-электрический
Производительность подачи до ок.	524 т/ч США
Вход дробилки (Ш x В)	50 х 39 дюймов

Сравнивать

МР 130i PRO

Новости и отчеты о вакансиях

продолжить чтение

Все детали, иллюстрации и тексты не являются обязательными и могут включать в себя специальное оборудование. Мы оставляем за собой право вносить технические изменения без предварительного уведомления. Данные о производительности зависят от реальных условий эксплуатации.

Дробильное оборудование | Рок Крушерс

Вам необходимо перерабатывать песок, гравий, минералы, горную породу или другие заполнители, но вы еще не приобрели или не взяли в аренду дробильное оборудование?

Поиск подходящей камнедробилки или дробилок для ваших уникальных операций может показаться простым делом, но создание эффективной схемы дробления на самом деле является тонко сбалансированным инженерным достижением.

Стадии дробления горных пород: Дробильные станции

Обычно в проекте используют несколько типов дробилок и настраивают их как станции в формате цепи для выполнения необходимых работ по измельчению материала. Во многих случаях устанавливаются первичные, вторичные, третичные и четвертичные станции для уменьшения породы до желаемого размера, формы и консистенции.

Конечно, не для всех проектов требуются все станции или этапы. Иногда одно только первичное дробление может обеспечить достаточное уменьшение для ваших нужд.

Например, если окончательный размер вашего продукта должен составлять от 4 до 6 дюймов, основная щековая или ударная дробилка может решить ваши задачи. Однако вам, вероятно, потребуется продукт гораздо более мелкого помола, а это означает использование до трех или даже четырех станций с различными типами дробилок.

1. Первичное дробление

Первичное дробление является первой стадией цикла дробления после извлечения на руднике (или, в случае производства вторичного асфальта, доставки на завод по переработке вторичного асфальта автомобильным транспортом), первичное дробление уменьшает размер и форму материала, которые могут обрабатывается вторичной дробилкой.

Как правило, минимальная настройка большинства первичных дробилок составляет от 4 до 6 дюймов, как указано выше. Щековые, конусные, ударные дробилки и гирационные дробилки чаще всего подходят в качестве типов оборудования для первичного дробления, хотя первичные и вторичные дробилки могут частично совпадать в зависимости от подходящих типов.

2. Вторичное дробление

При вторичном дроблении важным фактором является степень измельчения. Знание того, насколько тонким должен быть ваш конечный продукт, а также требования к питанию вашей дробильной станции третичного или окончательного измельчения, поможет вам определить, какое измельчение необходимо провести на этом этапе.

Конусные дробилки часто размещаются на станции вторичного дробления, потому что они универсальны с точки зрения подачи, установки с закрытой стороной, скорости и выброса. Однако при использовании конусных дробилок важно эксплуатировать их с постоянными настройками дросселирования, чтобы поддерживать производительность на высоком уровне.

3. Третичное/четвертичное/конечное восстановительное дробление

Целью третичной (третьей), четвертой (четвертой) или заключительной стадии дробления является измельчение и придание камню или другому материалу товарного вида. Опять же, этапы могут частично совпадать с точки зрения того, какие стили измельчения работают лучше всего.
