Роторная дробилка для угля, резины, щебня, камня, стекла

Описание

МОДЕЛЬ	ПАРАМЕТРЫ
	ПРОИЗВОДИ-ТЕЛЬНОСТЬ, Т/Ч, ДО	КРУПНОСТЬ ИСХОДНОГО ПРОДУКТА,  ММ, ДО	УСТАНОВЛЕННАЯ МОЩНОСТЬ, КВТ	ГАБАРИТНЫЕ РАЗМЕРЫ (ДХШХВ), ММ:	МАССА, КГ
ДР 400Х200 (ДР 4х2)	5	80	11	1780х780х1100	820
ДР 400Х400 (ДР4х4)	10	100	18,5	1780х980х1070	1488
ДР 400Х600* (ДР4х6)	15	130	27,5	1780х1180х1070	1990
ДР 400Х800* (ДР4х8)	20	130	32	1780х1380х1070	2350
ДР 600Х300* (ДР 6х3)	20	140	32	2335х1102х1570	3240
ДР 600Х600 (ДР 6х6)	30	150	37	2335х1402х1570	3849
ДР 600Х900* (ДР 6х9)	50	200	55	2335х1702х1570	4750
ДР 600Х1200* ДР (6х12)	60	230	60	2335х2005х1570	5142
ДР 800Х400* (ДР 8х4)	40	250	60	3122х1240х1636	5900
ДР 800Х800 (ДР 8х8)	70	250	75	3122х1637х1636	6500
ДР 800Х1200* (ДР 8х12)	100	300	100	3122х2050х1750	9600
ДР 800Х1600* (ДР 8х16)	130	300	130	3122х2400х1800	11300
ДР 1000Х1000 (ДР 10х10)	135	300	132	4455х2400х2100	12400

* – переходные модели и модификации основного ряда.

Промышленные роторные дробилки для щебня, стекла, твердых материалов представляют собой машины ударного действия, способные измельчать частицы и зерна с помощью закрепленных на роторе бил. Вмонтированные отбойные щиты высокой прочности защищают корпус машины от повреждения и обеспечивают дополнительное ударное воздействие на сырье.

Возможности роторно-молотковых дробилок с вертикальным и горизонтальным валом:

• машины могут использоваться для измельчения угля перед подачей в автоматические котлы;
• предусматривается возможность дробления отходов строительного профиля, стекла, камня, бетона перед подачей на сортировку и переработку;
• в зависимости от типа машины, она может применяться для подготовки зерна или древесины к помолу;
• подача материала может осуществляться конвейером или навалом при соблюдении предела перегрузки рабочей камеры.

При работе техники необходимо следить за тем, чтобы в камере оставалось место для свободного движения бил ротора и перемещения частиц.

Механизм приводится в действие электрическим двигателем. Техника неприхотлива в эксплуатации, но все же требует своевременного обслуживания подшипников ротора, приводных ремней и контроль износа рабочих элементов.

Особенности выбора и эксплуатации роторных дробилок

Для обеспечения бесперебойной работы машины предусматривается периодический контроль состояния бил, вала ротора и отбойных плит внутри рабочего пространства. Вакуумные модели могут работать с легким сырьем для химического производства. Купить дробилку для щебня и угля вы можете, рассчитав потребность в производительности и выбрав машину из каталога на этой странице.

Наши специалисты готовы организовать доставку техники, предоставить подробную консультацию по выбору. Дробилки от производителя поставляются с гарантиями и полным пакетом документации. Техника рассчитана на работу в условиях промышленных предприятий любого масштаба и включение в технологические цепочки участков и цехов.

Цена зависит от выбранной модели.

Видео

To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

Роторная дробилка

Каталог роторных дробилок. Марки, производители, модельные ряды

Роторные дробилки для измельчения щебня являются механическими дробильными машинами, которые имеют жестко закрепленные рабочие детали, такие как билы. Биллы или лопатки используются для дробления вещества малой крепости при помощи массивного вращения ротора с жестко закрепленными рабочими инструментами – молотками, а также за счет многократных ударов кусков по решеткам или отбойным плитам.

Отдельным видом роторных дробилок для измельчения щебня являются центробежно-ударные дробилки, у которых ротор расположен вертикально. Кроме того, для данного типа техники характерно использование центробежного разгона вещества и удара его кусков не о брони, а о самофутеровку.

Первые роторные дробилки для измельчения щебня были выпущены в Германии в 1942 году, в СССР техника начала производиться с 1956 года.

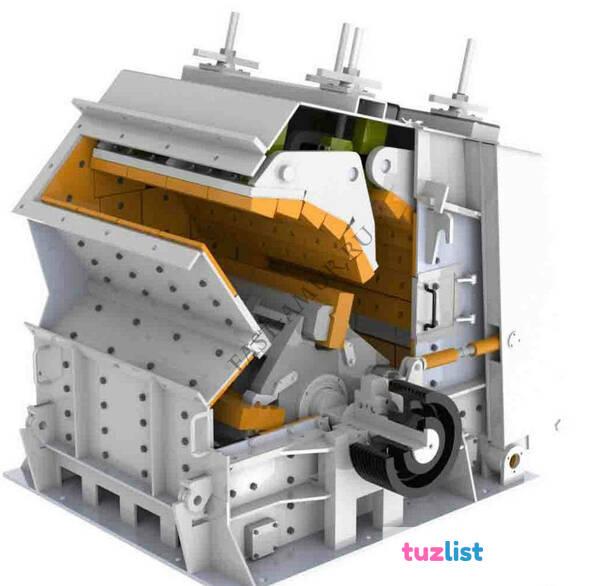

Роторные дробилки для измельчения щебня состоят из таких конструктивных элементов, как пара подшипников, массивный ротор и корпус машины. Также рабочим оборудованием машин являются рама, верхняя и нижняя отражательные плиты, механизмы для регулирования зазоров отражательных плит.

Техника обладает несколькими режимами помола. Для уменьшения или увеличения размера выдаваемых частиц необходимо отрегулировать скорость вращения ротора, а также зазор между отражательной плитой и молотом. Рабочая камера дробилки может состоять из четырех рабочих зон, в которых осуществляется разрушение загруженных пород. Пройдя последнюю зону, измельченные породы выводятся на отводящий конвейер.

Подразделяются роторные дробилки для измельчения щебня на однороторные нереверсивные дробилки с колосниковой решеткой, однороторные нереверсивные дробилки без колосниковой решетки, однороторные реверсивные дробилки, двухроторные дробилки с решеткой и двухроторные дробилки без решетки.

Применяются роторные дробилки для мелкого, среднего и крупного дробления горных минералов небольшой прочности и абразивности. Также существуют модели для высокопрочных и абразивных горных пород.

Машины, предназначенные для мелкого, среднего и крупного дробления, между собой отличаются количеством бил и отражательных плит, массой и размером ротора и корпуса.

Нижняя часть роторных дробилок для измельчения щебня монтируется к специальной раме или фундаменту. Ротор устанавливается на нижней части корпуса, куда также крепится верхняя часть корпуса.

Верхняя часть корпуса является разъемной и состоит из задней и передней половин. К ней крепятся отражательные плиты.

Задняя часть корпуса роторной дробилки для измельчения щебня соединена шарнирно с нижней частью при помощи гидравлического или винтового устройства, за счет чего возможен ее отвод и облегчен доступ к отбойным плитам и ротору. Были крепятся к ротору при помощи клина.

Используются роторные дробилки также при дроблении карбонатных горных минералов для получения щебня.

Кроме того, роторные дробилки для измельчения щебня способны работать как единое целое совместно с другим оборудованием.

Размеры ротора данной техники в диаметре могут составлять до 2000 мм. Длина ротора может достигать 1600 мм. Производительность некоторых машин равняется 370 м³, максимальный размер куска загружаемой породы может составлять 1100 мм.

Роторные дробилки для измельчения щебня обладают эксплуатационной массой до 68 тонн.

Мобильные щековые дробилки | для ударного дробления

Мобильные роторные дробилки MOBIREX используются для измельчения природного камня от мягкого до средней твердости, а также для вторичной переработки. Производительность установок впечатляет – не только с точки зрения сокращения чистого объема. Сегодня основное внимание уделяется стоимости и экологичности, доступности, универсальности и, прежде всего, качеству конечного продукта. Установки MOBIREX дробят камень настолько эффективно, что форма зерна, гранулометрический состав и чистота соответствуют строгим стандартам для бетонных и асфальтовых заполнителей.

Мобильные роторные дробилки MOBIREX используются для добычи природных пород от мягких до средней твердости, а также для вторичной переработки. Производительность установок огромна, и основное внимание уделяется не только чистому сокращению объема. Стоимость и экологичность, доступность, универсальность и, прежде всего, качество конечного продукта являются важными аспектами. На установках MOBIREX камень дробится таким образом, чтобы форма зерен, гранулометрический состав и чистота соответствовали высоким требованиям стандартов для бетонных и асфальтовых заполнителей.

загрузок

Сравнивать

МР 110i EVO2

Концепция привода	Дизель-прямой
Производительность подачи до ок.	386 т/ч США
Вход дробилки (Ш x В)	44 дюйма х 31 дюйм

Сравнивать

МР 130i EVO2

Концепция привода	Дизель-прямой
Производительность подачи до ок.	496 т/ч США
Вход дробилки (Ш x В)	52 дюйма х 36 дюймов

Новости и отчеты о вакансиях

продолжить чтение

Все детали, иллюстрации и тексты не являются обязательными и могут включать в себя специальное оборудование. Мы оставляем за собой право вносить технические изменения без предварительного уведомления. Данные о производительности зависят от реальных условий эксплуатации.

Что такое ударная дробилка и чем она может вам помочь?

Ударная дробилка или ударный молот — это один из нескольких типов дробильных машин, включая щековые дробилки, молотковые дробилки и конусные дробилки, которые изготавливаются для обработки сырья, такого как бетон или асфальт, среди многих других, для уменьшения их по размеру.

Используемый в самых разных областях, включая дробление заполнителя, дробление асфальта, дробление бетона и т. д., ударный элемент уникален по сравнению с аналогами дробилки тем, что он разрушает скалы и камни, быстро ударяя по материалу, а не используя сила давления.

Механическая конструкция ударной дробилки определяется ее ротором, основным инструментом для дробления материала. Ротор установлен среди установленных пластин, наковальни или фартуков внутри тяжелого корпуса; эти фартуки или наковальни служат для того, чтобы выдерживать воздействие обрабатываемых материалов и еще больше разрушать их.

Существует два типа ударных дробилок: ударные дробилки с горизонтальным валом (HSI) и ударные дробилки с вертикальным валом (VSI). Отличительной особенностью этих двух стилей является физическая ориентация ротора внутри ударного элемента.

Ротор ударного устройства с горизонтальным валом ориентирован горизонтально и использует ударные стержни или молотки для ударов по текучему материалу с большой силой, чтобы разбить его. Ударные дробилки с горизонтальным валом используются как в качестве первичных, так и в качестве вторичных дробилок и способны дробить широкий спектр материалов, от мягких пород до гораздо более твердых материалов.

При работе ударного элемента с горизонтальным валом ротор вращается вокруг своего вала с высокой скоростью. Когда материал поступает в камеру, ударные стержни ротора многократно ударяют по материалам, разбивая их на части и отправляя в подвесные фартуки, что приводит к дополнительному измельчению.

Ротор ударного элемента с вертикальным валом ориентирован вертикально, и вместо того, чтобы полагаться на ударный материал с большой силой, он полагается на запуск материала на высоких скоростях, который ударяется о наковальни или даже другие камни, расположенные по периметру ротора. Ударные дробилки с вертикальным валом ограничены размерами сырья, которое они могут перерабатывать, и используются только в качестве вторичных или третичных дробилок.

При работе импактора с вертикальным валом материал подается в камеру сверху вращающегося ротора. Материал входит в быстро движущиеся крылья ротора и выбрасывается наружу, чтобы разбиться о периферийные наковальни или камни.

Окончательный размер материала, перерабатываемого ударной дробилкой, частично определяется скоростью вращения ее ротора. По мере того, как ротор работает с более высокими скоростями, материал становится все более и более тонким. Кроме того, насколько близко фартуки расположены по отношению к ротору, можно дополнительно определить размер материала; чем ближе фартуки, тем тоньше выход.

Ударная дробилка пользуется популярностью, поскольку ее можно использовать для различных операций по обработке материалов в различных конфигурациях, что делает ее универсальной дробилкой. От мягкой породы до твердой породы — в качестве дробилки первичного или вторичного дробления — ударная дробилка может быть откалибрована по индивидуальному заказу, чтобы обеспечить ваш успех.

Ударные дробилки Eagle Crusher UltraMax® — самые долговечные и надежные ударные дробилки с горизонтальным валом на современном рынке. Ударные молоты UltraMax®, изначально предназначенные для легкой обработки самой прочной стальной арматуры в больших объемах, превосходят конкурентов в самых разных областях применения: заполнители, асфальт, переработка бетона и многое другое.

Ударные дробилки UltraMax®, выполняющие функции первичного и вторичного дробления в одном устройстве, предназначены для крупносерийного производства и сверхвысоких коэффициентов измельчения для получения высококачественного кубовидного продукта с минимальным содержанием мелких фракций.

Для ознакомления с полными техническими характеристиками UltraMax® Impactor посетите страницу продукта.
