Роторная дробилка — механическое дробильное устройство, применяемое для измельчения кусков, зёрен и частиц минерального сырья и аналогичных материалов, путём дробления породы ударами молотков, жестко закреплённых на быстро вращающемся роторе, а также методом разрушения кусков при ударах о плиты корпуса дробилки.

Роторные дробилки по своей конструкции схожи с молотковыми дробилками, но преимущество роторных дробилок состоит в свободном выходе сырья из помольной камеры. Вследствие чего мы можем не беспокоиться о влажности сырья. Это преимущество позволяет применять дробилки на открытом пространстве.

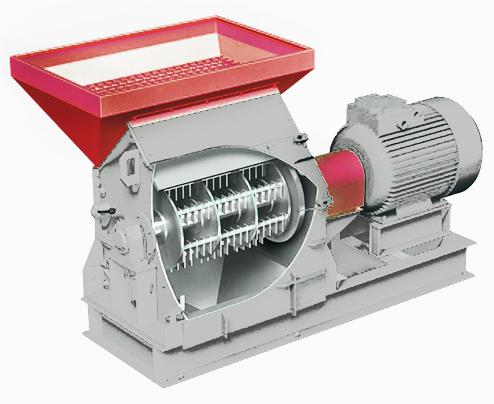

Механизм роторной дробилки

Роторная дробилка состоит из следующих основных элементов:

• ротор с жестко закрепленными ударными элементами, отсюда и название роторная дробилка;
• корпус дробилки, футерованный сменными бронеплитами;
• опорная рама дробилки;
• подшипниковые узлы;
• приводной узел, включающий в себя клиноременную передачи и электродвигатель.

Принцип действия роторной дробилки

Исходный материал, поступая в зону измельчения (помольную камеру) ударяется о вращающийся ротор. Так происходит первичное измельчение , после чего материал отбрасывается и ударяется о брони корпуса дробилки.

Данный процесс происходит неопределенное количество раз, вследствие чего материал приобретает заданную крупность. Крупность материала зависит от зазора между ударными элементами ротора и отбойниками на корпусе.

Выход материала не ограничен дополнительными колосниками, как, например, в молотковых дробилках. Преимущество данной конструкции заключается в производительности и неприхотливости (сырье не обязательно должно быть идеально сухим), а недостаток в отсутствии четкого регламента по крупности выходящей фракции.

Область применения роторной дробилки

Основная сфера использования роторных дробилок — это выпуск кубовидного щебня. Но после консультации с технологами компании «Тульские Машины» вы поймете, что роторные дробилки можно применять и в других отраслях промышленности и получать следующие результаты:

• первичное измельчение стекольного боя
• дробление отходов кирпича
• дробление суглинков

и многое другое.

Каталог роторных дробилок

Ниже представлен модельный ряд роторных дробилок, выпускаемых компанией «Тульские Машины». В случае возникновения дополнительных вопросов Вы всегда сможете позвонить нам по бесплатному всероссийскому номеру 8-800-700-46-86, а также оставить заявку на электронную почту. Мы всегда предложим не просто «купить роторную дробилку по цене завода изготовителя», но развернутую предпродажную консультацию и послепродажное сопровождение, в том числе 12 месяцев гарантии.
Цена на роторные дробилки – от 771 750р. .

Роторные дробилки серии ДР

от 4 305 000р.

ДР 50-роторная дробилка нового образца производства Тульские машины. Дробилка отличается от старых моделей введением новых конструктивных решений и более высокой производительностью.. Машина предназначена для дробления на средние и мелкие фракции известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов с входящим куском 280мм.

А так же идеально подходит для выпуска кубовидного щебня товарных фракций

Технические характеристики роторной дробилки ДР-50

от 6 825 000р.

ДР 100-роторная дробилка нового образца производства Тульские машины. Дробилка отличается от старых моделей введением новых конструктивных решений и более высокой производительностью. Машина предназначена для дробления на средние и мелкие фракции известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов с входящим куском 350мм. А так же идеально подходит для выпуска кубовидного щебня товарных фракций.

Технические характеристики роторной дробилки ДР-100

от 8 505 000р.

ДР 150-роторная дробилка нового образца производства Тульские машины. Дробилка отличается от старых моделей введением новых конструктивных решений и более высокой производительностью. Машина предназначена для дробления на средние и мелкие фракции известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов с входящим куском 350мм. А так же идеально подходит для выпуска кубовидного щебня товарных фракций.

Технические характеристики роторной дробилки ДР-150

от 11 025 000р.

ДР 250-роторная дробилка нового образца производства Тульские машины. Дробилка отличается от старых моделей введением новых конструктивных решений и более высокой производительностью. Машина предназначена для дробления на средние и мелкие фракции известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов с входящим куском 600мм. А так же идеально подходит для выпуска кубовидного щебня товарных фракций.

Технические характеристики роторной дробилки ДР-250

от 17 062 500р.

ДР 350-роторная дробилка нового образца производства Тульские машины. Дробилка отличается от старых моделей введением новых конструктивных решений и более высокой производительностью. Машина предназначена для дробления на средние и мелкие фракции известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов с входящим куском 700мм. А так же идеально подходит для выпуска кубовидного щебня товарных фракций.

Технические характеристики роторной дробилки ДР-350



Роторные дробилки серии СМД

от 771 750р.

Машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см², а размер кусков 180 мм.

Технические характеристики роторной дробилки СМД-5

от 1 029 000р.

Машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см², а размер кусков 350 мм

Технические характеристики роторной дробилки СМД-10

от 4 725 000р.

Машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см², а размер кусков 300 мм.

Технические характеристики роторной дробилки СМД-75А

от 3 150 000р.

Машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов.

Фото дробилки СМД-85А

Технические характеристики роторной дробилки СМД-85А

от 6 300 000р.

Машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов.

Технические характеристики роторной дробилки СМД-86А

* — Параметры могут изменяться в зависимости от физических свойств материала



Дробильный комплекс на основе роторной дробилки

Как правило, роторная дробилка устанавливается вслед за щековой и нужна для вторичного измельчения. Мы же рассмотрим то вариант, когда исходное сырье позволяет применить только роторную дробилку.
Для подачи в дробилку можно применить пластинчатый или ленточный питатель, мы остановимся на ленточном.

Его необходимо оснастить ограничителем крупности, для предотвращения попадания в расходный бункер закрупненного материала.
Отсыпным устройством послужит ленточный транспортер.

Тип поставщика
IT-разработкавентиляторывибраторыгидравлика, пневматикагрохотыдатчики, измерительное оборудованиедилеры, партнерыдробильное оборудованиеемкостное оборудованиеизносостойкие плитыинструментыкарандаш твердой смазкиконвейерная лентаконвейерные роликилазерное термоупрочнениелакокрасочные, антикоррозийные материалы, сожлитейное производствомагнитные устройстваметаллопрокатметизы, крепежмеханообработкамотор редукторанержавейкаоборудование для очистки воздухаперо шнекапечи, газовое оборудованиеплазма, лазер раскройподшипникипромышленное сырье, фторопластпромышленные колесапружиныредукторарекламная продукцияртисварочные материалысертификаты, патенты, оформление документовсиловая электрикаситоспецодеждатаможнятендерные площадкиторцевое уплотнениетранспортные услугифасовочные машины, пневмотранспортхардоксчастотные преобразователишкивы, муфты, звездочкиэлектродвигатели

Название компании (обязательно)

Адрес компании (обязательно)

Контактное лицо (обязательно)

E-mail (обязательно)

Контактный телефон (обязательно)

Комментарий

Роторная дробилка для угля, резины, щебня, камня, стекла

Описание

МОДЕЛЬ	ПАРАМЕТРЫ
	ПРОИЗВОДИ-ТЕЛЬНОСТЬ, Т/Ч, ДО	КРУПНОСТЬ ИСХОДНОГО ПРОДУКТА,  ММ, ДО	УСТАНОВЛЕННАЯ МОЩНОСТЬ, КВТ	ГАБАРИТНЫЕ РАЗМЕРЫ (ДХШХВ), ММ:	МАССА, КГ
ДР 400Х200 (ДР 4х2)	5	80	11	1780х780х1100	820
ДР 400Х400 (ДР4х4)	10	100	18,5	1780х980х1070	1488
ДР 400Х600* (ДР4х6)	15	130	27,5	1780х1180х1070	1990
ДР 400Х800* (ДР4х8)	20	130	32	1780х1380х1070	2350
ДР 600Х300* (ДР 6х3)	20	140	32	2335х1102х1570	3240
ДР 600Х600 (ДР 6х6)	30	150	37	2335х1402х1570	3849
ДР 600Х900* (ДР 6х9)	50	200	55	2335х1702х1570	4750
ДР 600Х1200* ДР (6х12)	60	230	60	2335х2005х1570	5142
ДР 800Х400* (ДР 8х4)	40	250	60	3122х1240х1636	5900
ДР 800Х800 (ДР 8х8)	70	250	75	3122х1637х1636	6500
ДР 800Х1200* (ДР 8х12)	100	300	100	3122х2050х1750	9600
ДР 800Х1600* (ДР 8х16)	130	300	130	3122х2400х1800	11300
ДР 1000Х1000 (ДР 10х10)	135	300	132	4455х2400х2100	12400

* – переходные модели и модификации основного ряда.

Промышленные роторные дробилки для щебня, стекла, твердых материалов представляют собой машины ударного действия, способные измельчать частицы и зерна с помощью закрепленных на роторе бил. Вмонтированные отбойные щиты высокой прочности защищают корпус машины от повреждения и обеспечивают дополнительное ударное воздействие на сырье.

Возможности роторно-молотковых дробилок с вертикальным и горизонтальным валом:

• машины могут использоваться для измельчения угля перед подачей в автоматические котлы;
• предусматривается возможность дробления отходов строительного профиля, стекла, камня, бетона перед подачей на сортировку и переработку;
• в зависимости от типа машины, она может применяться для подготовки зерна или древесины к помолу;
• подача материала может осуществляться конвейером или навалом при соблюдении предела перегрузки рабочей камеры.

При работе техники необходимо следить за тем, чтобы в камере оставалось место для свободного движения бил ротора и перемещения частиц. Механизм приводится в действие электрическим двигателем. Техника неприхотлива в эксплуатации, но все же требует своевременного обслуживания подшипников ротора, приводных ремней и контроль износа рабочих элементов.

Особенности выбора и эксплуатации роторных дробилок

Для обеспечения бесперебойной работы машины предусматривается периодический контроль состояния бил, вала ротора и отбойных плит внутри рабочего пространства. Вакуумные модели могут работать с легким сырьем для химического производства. Купить дробилку для щебня и угля вы можете, рассчитав потребность в производительности и выбрав машину из каталога на этой странице.

Наши специалисты готовы организовать доставку техники, предоставить подробную консультацию по выбору. Дробилки от производителя поставляются с гарантиями и полным пакетом документации. Техника рассчитана на работу в условиях промышленных предприятий любого масштаба и включение в технологические цепочки участков и цехов. Цена зависит от выбранной модели.

Видео

To view this video please enable JavaScript, and consider upgrading to a web browser that supports HTML5 video

Роторная дробилка

Ударная дробилка против. Молотковая дробилка: 8 ключевых отличий

Ударная дробилка и молотковая дробилка используют принцип удара для дробления материалов, и продукт имеет отличную форму зерна. Они похожи, но во многом отличаются. Итак, что лучше?

В этом блоге они будут сравниваться по материалам, цене, структуре, производительности, форме зерна, изнашиваемым деталям и т. д.

1. Разные по материалам

Роторная дробилка предназначена для дробления твердых и влажных материалов. Он очень подходит для шоссе, водного хозяйства, железной дороги, аэропорта и других отраслей промышленности.

Молотковая дробилка используется для крупных и высокопроизводительных производственных линий. Он прост и эффективен благодаря одновременному дроблению и формованию.

Типы	Роторная дробилка	Молотковая дробилка
Твердость материала	Материалы средней твердости с низкой ударной вязкостью и высокой хрупкостью	Среднетвердые и хрупкие материалы
Материал с высоким содержанием влаги	Применимый	неприменимо (содержание воды не должно превышать 10%)
Прочность материалов на сжатие	≤ 350 МПа	≤ 200 МПа
Размер подачи	≤ 800 мм	≤ 1800 мм
Общие материалы	Гранит, асфальтобетон, строительные отходы, гипс, доломит, глина, речная галька и др.	Переработка стекла, известняка, кварца, шлака, угля и т. д.

Не уверены, можно ли обрабатывать ваши материалы? Тестирование бесплатных образцов !Свяжитесь с нами.

2. Разные по цене

Цена дробилки ударного действия : 1 000 долларов США (самая низкая цена).

Он в основном используется в качестве оборудования для вторичного дробления, поэтому для дробления также необходима грубая дробилка. Он измельчает мелкие материалы, выходящие из щековой дробилки.

Молотковая дробилка цена : Есть много моделей с самой низкой ценой 976 долларов. Среди них тяжелая молотковая дробилка имеет большую зернистость и продается по цене от 5 000 до 180 000 долларов.

Молотковая дробилка может образовывать единую производственную линию для одноразового формования, что может упростить процесс дробления и сэкономить 40% стоимости.

3. Разные по структуре

Конструкция конструкции	Роторная дробилка	Молотковая дробилка
Полость дробления	2 или 3 большие полости дробления. Преимущество: дробление более достаточное.	1 небольшая полость дробления. Преимущество: хорошая герметизация, устранение утечки пыли.
Направление пластинчатого молотка/головки молотка	Пластинчатый молот перемещается снизу вверх для дробления, затем он бросает материал на верхнюю ударную пластину.	Головка молотка ударяет и дробит в направлении падения материала.
Ссылка ротора	Пластинчатый молот закреплен на роторе. Особенность: большая скорость и кинетическая энергия.	Головка молота висит в воздухе и дробит материалы по отдельности. Особенность: ограниченная скорость и кинетическая энергия.
Регулировка размера вывода	Отрегулируйте скорость вращения ротора; Отрегулируйте диаметр ротора; Отрегулируйте размер открытия распределителя; Отрегулируйте зазор камеры измельчения.	Отрегулируйте зазор экрана ситовой пластины.

4. Материальная блокировка

Ударная дробилка : Нелегко вызвать блокировку материала.

Причины:

• Он может быть оснащен нагревательным устройством для предотвращения засорения из-за прилипания.
• Внизу нет решетки. Размер изделия определяется зазором между ударной пластиной и пластинчатым молотком. Поэтому он может обрабатывать материалы с высокой влажностью.

Молотковая дробилка : Оснащена нижней ситовой пластиной, которая увеличивает вероятность забивания материала.

5. Отличается выходом

Роторная дробилка : Хотя форма зерна становится более округлой после 2-3 процессов формования, множественные удары серьезно влияют на выход (производительность).

Молотковая дробилка : Имеет более высокую производительность, до 3 раз выше, чем у ударной дробилки. Поэтому его часто используют в крупносерийных и высокопроизводительных производственных линиях.

6. Отличается формой зерна

Роторная дробилка : Коэффициент дробления выше 50. Выгрузка кубическая, с однородным размером частиц, без напряжения и трещин. А содержание тонкого порошка и пыли низкое.

Таким образом, ударная дробилка является конечной дробилкой для производства бетонного заполнителя для противоскользящего покрытия дороги с высоким качеством.

Молотковая дробилка : Коэффициент дробления большой (обычно 10-25, даже до 50). Выходной размер составляет 25 мм или меньше. Продукт содержит больше игл, хлопьев и порошков.

7. Различный износ изнашиваемых частей

Будь то ударная или молотковая дробилка, пластинчатый молот и головка молотка являются основными изнашиваемыми деталями.

Ударная дробилка: Она мало изнашивается во время дробления, так как износ проявляется только на стороне материала, а коэффициент использования металла может достигать 45%-48%.

При дроблении известняка пластинчатый молот серьезно не изнашивается. Однако при дроблении гранита высокой твердости его необходимо постоянно заменять.

Молотковая дробилка: Из-за подвешенного состояния головки молотка износ происходит сверху, спереди, сзади и сбоку. По сравнению с пластинчатым молотком головка молотка изнашивается более серьезно, а коэффициент использования металла составляет 35%.

Кроме того, ротор молотковой мельницы также может быть изношен. Нижняя ситовая пластина может сильно изнашиваться, поэтому необходимо заменить все сетки, что очень сложно.

8. Обслуживание оборудования

Как обслуживать роторную дробилку?

• На роторе установлено всего 6 пластинчатых молотков. Пластинчатый молоток легко заменить, и для замены одного комплекта требуется всего одна смена.
• Замена шлифовального стержня занимает всего несколько минут, что может сэкономить вам больше времени и средств.
• Из-за большой головки молотка и сильной вибрации во время работы его баланс необходимо откалибровать во время установки в случае какой-либо опасности.

Как обслуживать молотковую дробилку?

• Насчитывается более 100 головок молотков. Замена комплекта головок молотков требует много времени и труда. И стоимость обслуживания высока.
• Замена нижней ситовой пластины молотковой мельницы также является чрезвычайно хлопотной задачей.

Вы можете прочитать:

9 неисправностей молотковой дробилки и их решения

Заключение

Как выбрать между роторной дробилкой и молотковой дробилкой? Вы должны выбрать в соответствии с фактической производственной ситуацией.

Типы	Роторная дробилка	Молотковая дробилка
Твердые материалы	√
Высокие требования к окончательной форме зерна	√
Высокий спрос на продукцию		√

Компания Ftmmachinery занимается производством дробильного оборудования уже почти 40 лет. Свяжитесь с нами, чтобы настроить вашу лучшую дробильную установку! Свяжитесь с нами

Автор : Джордан Джордан — автор блога, хорошо разбирающийся в этой отрасли. Большинство главное, он искренне надеется помочь вам в ваших проектах.
