Гидрораспределитель с механическим управлением РМ 120

Условное обозначение распределителя и пример заказа с набором из 4-х рабочих секций

Давление настройки ППС, МПа	Состав гидрораспределителя												Масса, кг
16	ППС	Рабочие секции										К
		1	2	3	4	5	6	7	8	9	10
		РС1 РУ	РС2	РС2 РУ	РС1 РУ3								9,6



ППС – предохранительно-переливная секция;

РС1 – трехпозиционная секция с закрытыми выводами к потребителям в нейтральном положении;

РС2 – трехпозиционная секция с соединением потребителей со сливом в нейтральном положении;

РС3 – трехпозиционная секция с соединением потребителей со сливом в нейтральном положении и гидрозамками;

РС4 – четырехпозиционная секция с соединением потребителей со сливом в четвертой позиции;

РУ – рукоятка управления;

К – крышка.



Технические характеристики

Наименование параметра	Норма
Условный проход ,мм	12
Давление на входе, МПа
номинальное	20
максимальное	25
минимальное	2
Максимальное давление на выходе, МПа
постоянное	3
кратковременное	20
Поток рабочей жидкости, л/мин
номинальный	50
максимальный	63
минимальный	10
Максимальное давление разгрузки, МПа	0,7
Диапазон регулирования давления на ППС, МПа	2…25
Внутренняя герметичность/максимальные утечки, см/мин	1000
Ход золотника РС, мм	7
Усиление перемещения золотника, Н	250
Число рабочих секций, штук	До 10
Масса, кг
ППС	3,0
РС1 (с рукояткой)	2,5
РС2 (с рукояткой)	3,4
РС4 (с рукояткой)	2,7
К	0,9



Устройство, руководство по монтажу и эксплуатации

            Распределитель РМ 12 состоит из предохранительно-переливной секции (ППС), рабочих секций (РС1, РС2, РС3, РС4), крышки (К). Предохранительно-переливная секция в разрезе изображена на рис. 3. Рабочая жидкость от источника питания подводится к входному отверстию корпуса 1. Далее часть потока через концевой дроссель, образованный в отверстии корпуса за счет винта 4 и канал управления 11 проходит через рабочие секции и крышку в сливное отверстие 10. При открытом канале управления в рабочих секциях за счет перепада давления поршень 7 и шарик 6 открывают отверстие в седле 8. Жидкость перетекает из канала 9 в канал 10 при перепаде давления не более 0,5 МПа. При перекрытом канале управления шарик 6 под воздействием поршня 7 и пружины 14 закрывает проход масла на слив. Масло поступает через канал 9 к потребителю или в канал 10 при давлении настройки предохранительного клапана. Настройка предохранительного клапана производится винтом 13.

            На рис. 4, 5, 6, 7, 8 представлены сечения рабочих секций гидрораспределителя. Каждая секция имеет два резьбовых отверстия А и В для подключения потребителя. В корпусе 1 секции перемещается золотник 2.

снабженный лысками, обеспечивающими регулирование потока к потребителю. В корпусе, в зоне линии питания, размещается входной клапан 4, который препятствует нежелательному перетеканию масла от более нагруженного потребителя к менее нагруженному (при одновременной работе двух потребителей). В нейтральном положении золотника 2 напорная полость закрыта – отсечена от слива и выводов к потребителю, канал управления 7 открыт и рабочая жидкость свободно перетекает на слив 6 через переливной клапан ППС.

            При перемещении золотника 2 из нейтрального положения в рабочее один из выводов потребителя соединяется с напором через входной клапан 4, другой – со сливом 6. Для центрирования золотника 2 используется пружина 8. Управление золотниками распределителя может осуществляться при помощи тяги или рукояток 5, имеющих разные варианты исполнения. Для управления тягой свободный конец золотника 2 снабжен хвостовиком с отверстием.

            Для установки распределителя необходимо:

            – снять заглушки, слить остатки консервационной смазки, убедиться в чистоте каналов;

            – установить распределитель на подготовленное место монтажа;

            – подсоединить тяги к рабочим секциям без рукояток и подключить согласно схемы трубопроводы.

            Рабочее положение распределителя произвольное.



Рис. 1. Схема гидравлическая принципиальная

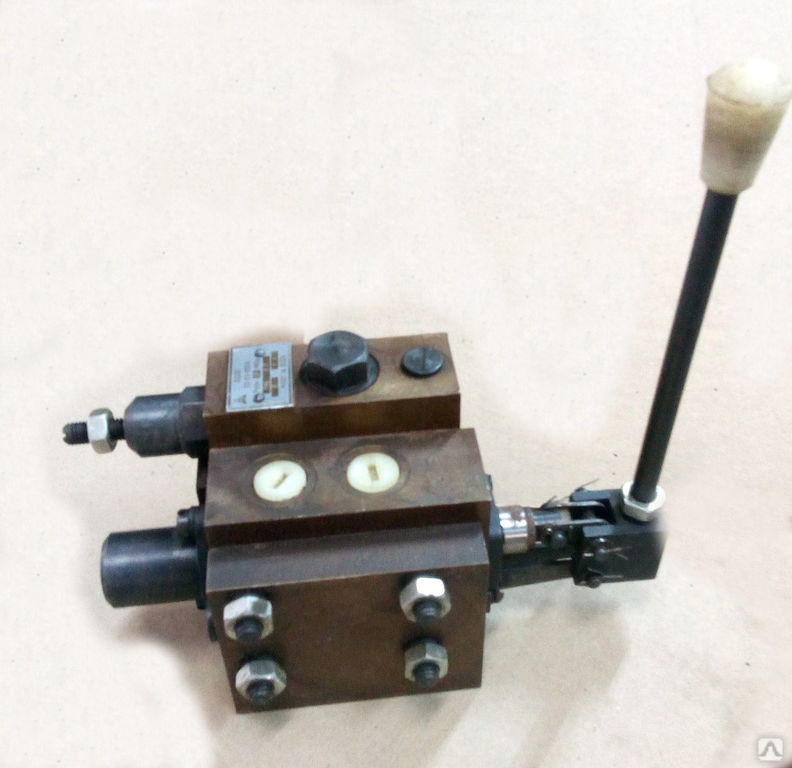

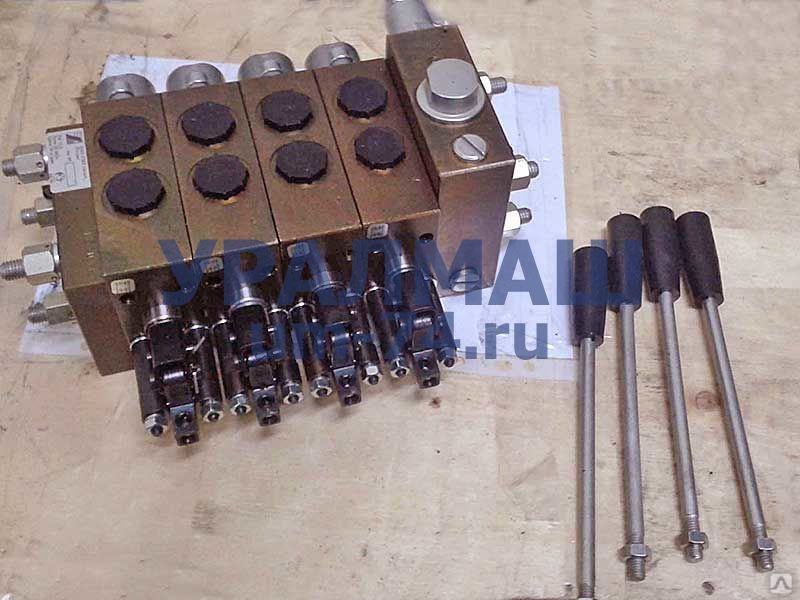

Рис. 2. Гидрораспределитель РМ 12



Рис. 3. Секция предохранительно-переливная

1 – корпус; 2 – втулка; 3 – втулка; 4 – пробка; 5 – втулка; 6 – шарик; 7 – поршень; 8 – седло; 11 – канал управления; 12 – пружина; 13 – болт; 14 – пружина; 15 – пробка; 16 – игла; 17 – седло; 18 – дроссель



Рис. 4. Секция рабочая РС 1

1 – корпус; 2 – золотник; 4 – входной клапан; 8 – пружина



Рис. 5. Секция рабочая РС 2

1 – корпус; 2 – золотник; 4 – входной клапан; 8 – пружина



Рис .6. Секция рабочая РС 3

1 – корпус; 2 – золотник; 4 – входной клапан; 8 – пружина; 9 – гидрозамок; 10 – корпус гидрозамка; 11 – винт



Рис. 7. Секция рабочая РС 4

1 – корпус; 2 – золотник; 4 – входной клапан; 5 – механизм управления; 8 – пружина



Рис. 8. Секция рабочая РС 5

1 – корпус; 2 – золотник; 4 – входной клапан; 8 – пружина; 9 – клапан; 10 -корпус

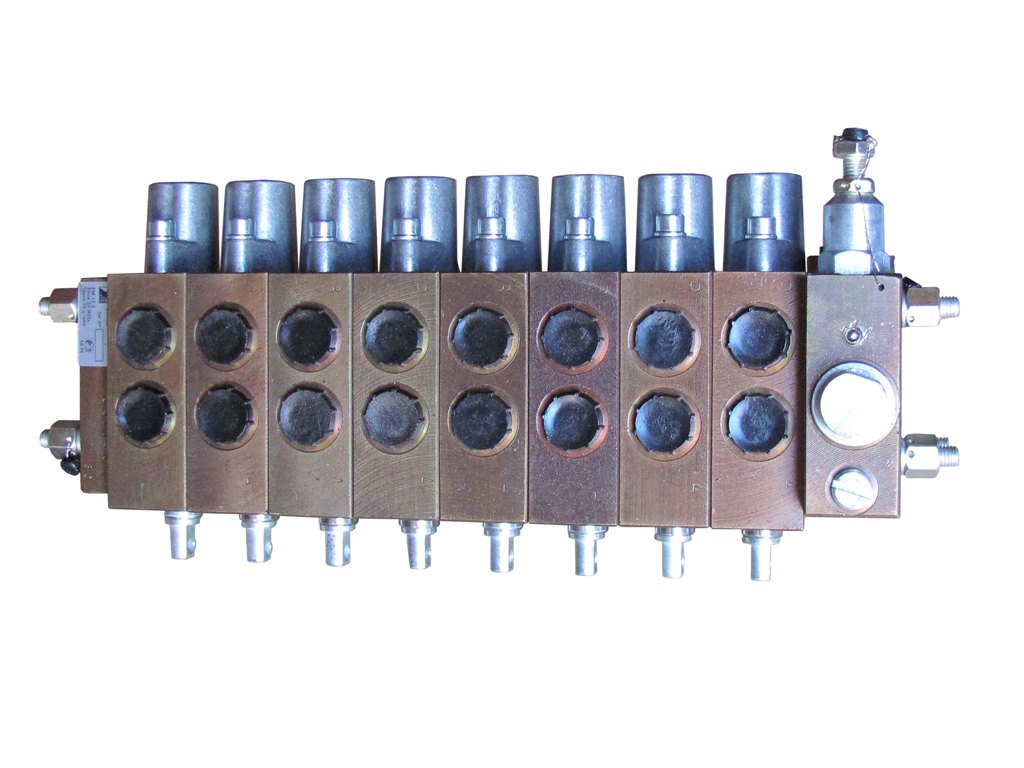

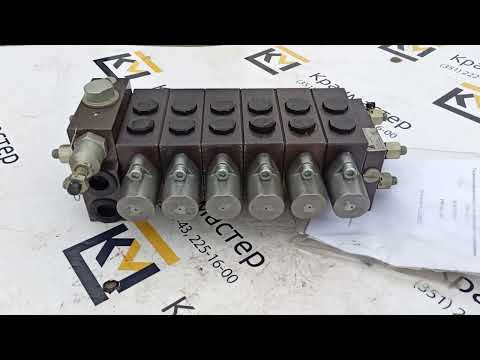

Гидрораспределитель РМ-12-80 8 секционный на мусоровозы КО-440-1, КО-440-4 (Арзамас, Мценск) производство Агат
