Содержание

Штабелер, ричтрак, гидравлическая тележка

Главная \ Штабелер, ричтрак, гидравлическая тележка

 Штабелер представляет собой мини погрузчик с горизонатльными вилами, использующийся для подъема груза на заданную высоту. В зависимости от вида выполняемых работ подбирают соответствующий штабелер. Шатбелеры условно подразделяются на несколько основных групп:

   1.  самоходные;
   2.  ручные штабелеры с электроподъемом;
   3.  гидравлические.

В случае интенсивного товародвижения на объекте используют самоходный штабелер. Штабелер данного вида легок в управлении, в данном случае ручной труд минимизирован. Также преимуществом использования самоходного штабелера заключается в возможностях оборудования: предельная высота подъема груза составляет 5,8 м. Возможности ручных штабелеров с электроподъемом более ограничены. Данные штабелеры могут осуществлять подъем груза на высоту до 3 метров.

Их грузоподъемность находится в диапазоне 500 кг – 2 тонны. Однако неоспоримым преимуществом штабелера данного вида является возможность его использования в условиях ограниченного пространства. Гидравлический штабелер является самым простым механизмом из всего ряда складского оборудования. Упарвление и работа штабелера осуществляется в ручном режиме. Применение этого штабелера возможно лишь на предприятиях, складах и магазинах с малым грузопотоком.

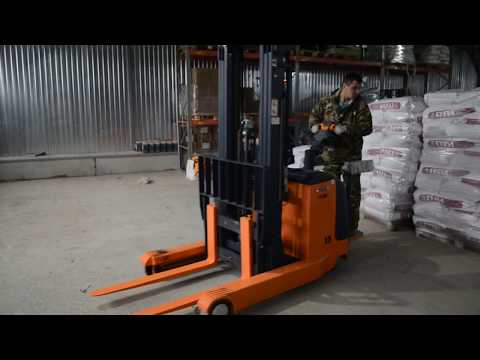

Ричтрак — штабелер с выдвигающейся мачтой, предназначенный для обслуживания высотных (от 6 м) стеллажных систем.
Ричтрак — самый сложный и высокопроизводительный вид складской техники, сочетающий в себе лучшие качества штабелера и классического вилочного погрузчика. Ричтрак имеет высокую скорость передвижения (до 14 км/ч) и подъёма (до 0,6 м/с), грузоподъемность до 2,5 т. Поскольку в России склады обычно растут вверх из-за высокой стоимости аренды земли, высота подъёма ричтраков за последние годы существенно увеличилась — до 11—12 метров.

Ричтрак оборудуется многосекционными телескопическими мачтами со свободным ходом вил. Оснастка каретки обычно обладает функциями наклона и бокового смещения вил, дополнительно может быть оснащена позиционером вил и телескопическими вилами. На ричтраках устанавливается самое современное оборудование для обработки грузов, включая преселекторы высоты, камеры на вилах, позволяющие работать на больших высотах.





Самым простым типом гидравлического штабелёра является ручная гидравлическая тележка. Ручные гидравлические тележки только приподнимают груз, и могут работать только с одноярусными стеллажами. Ручные гидравлические тележки крайне просты в освоении, эксплуатации и ремонте. Они неприхотливы, не так требовательны к качеству полового покрытия, как другие типы штабелёров, и могут использоваться даже под открытым небом. Грузоподъёмность таких тележек может достигать 3т, а высота подъёма 200 мм.







Для заказа необходимой Вам складской техники Вы можете позвонить нам по телефону 8 (3532) 69-95-43 (либо любому другому телефону указанному в контактах) или отправить заявку на электронную почту [email protected] ru c указанием Вашего номера телефона или  адреса электронной почты. Наш менеджер обязательно свяжется с Вами и ответит на все интересующие Вас вопросы.

Каталог ричтраков. Марки, производители, модельные ряды

В настоящее время на рынке складской техники представлены самые различные виды погрузочно-разгрузочного оборудования, предназначенного для складирования, транспортировки товара. Одним из наиболее интересных видов является ричтрак. Их по праву можно отнести к самому сложному виду складской техники, поскольку машина объединяет в себе функции вилочного погрузчика и штабелера.

Это весьма скоростная техника с грузоподъемностью вдвое больше, чем у штабелёра: ричтрак может поднимать грузы до 2 тонн на высоту до 12 метров. Кроме того, за счет своей компактности ричтраки способны работать на площади 2,7 метра, чем, согласитесь, не может похвастаться вилочный погрузчик.

Конструкция ричтрака достаточно проста: на трехопорной раме расположены кабина оператора и подъемное устройство. Если говорить о принципе его работы, то в самом упрощенном виде он выглядит так: машина доставляет груз к месту хранения, поднимает его на нужную высоту и перегружает его в ячейку. Устройство бокового смещения вил позволяет технике “без лишних движений” максимально точно поставить или взять паллет со стеллажа.

Существует достаточно большое количество разновидностей ричтраков. В основном они делятся на стандартные и узкопроходные, но существуют и другие варианты: четырехходовые и ричтраки с телескопическими вилами.

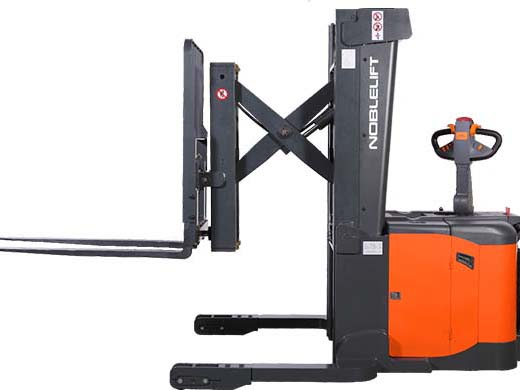

Наиболее мощным среди них – ричтрак с телескопическими вилами. Он может поднимать паллеты весом до полутора тонн на высоту до 10 метров. Кроме того, этот тип техники может перегружать груз в стеллажи с двойной глубиной. В остальном он практически ничем не отличается от стандартных моделей.

Узкопроходные рич-траки применяются для работы в тоннельных стеллажах, то есть техника работает непосредственно внутри стеллажа.

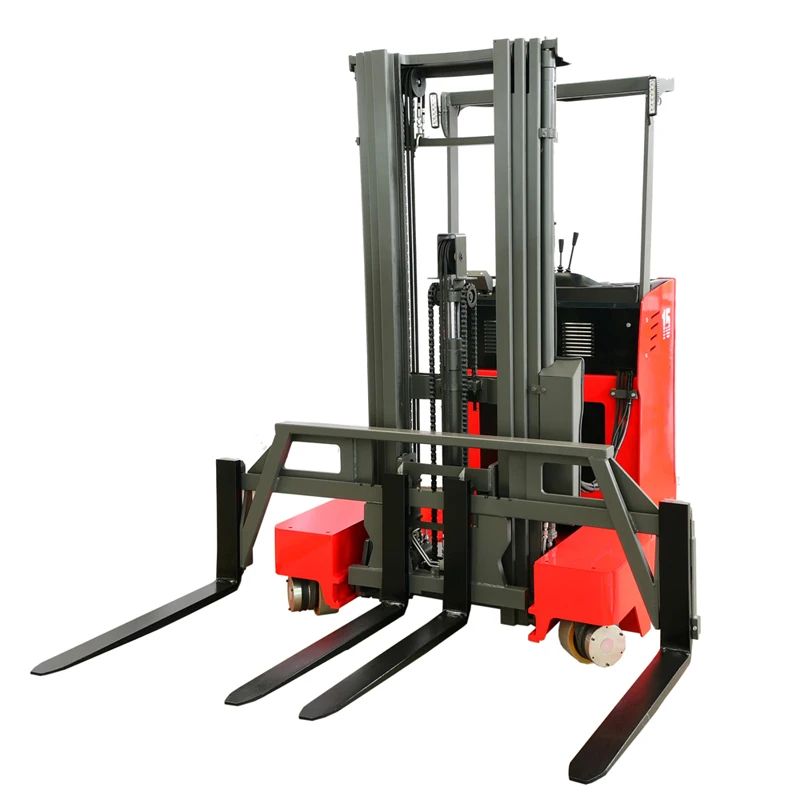

Четырехходовый ричтрак – это специальная машина, предназначенная для работы с нестандартными (длинномерными) грузами. Данный тип оборудования может передвигаться в четырех перпендикулярных направлениях, эта функциональная особенность, собственно, и послужила поводом для названия. Все три колеса у этой машины поворачиваются. Как правило, на четырехходовые ричтраки устанавливается каретка с гидравлическим раздвижением вил, что позволяет им работать не только с длинномерными, но и стандартными паллетами.

5 отличий штабелера (stacker) от ричтрака (reach truck)

Вилочный погрузчик – самый популярный тип складского оборудования. С его помощью выполняется 2/3 всех погрузочно-разгрузочных работ. В эту категорию складского оборудования входят два варианта спецтехники: штабелеры и ричтраки. Последние имеют более узкую функциональность. В чем заключается отличие между ними? Какими особенностями характеризуется спецтехника? Обо всем расскажем по порядку.

Модельный ряд штабелеров

Основное предназначение погрузчика – укладывание грузов в штабеля и поднятие их на верхние стеллажные полки. Техника характеризуется компактной конструкцией, поэтому отлично справляется со своими функциями в условиях ограниченного пространства. Даже если проходы узкие, можно использовать штабелеры. Управление работой техники осуществляется при помощи длинной ручки. Поэтому в процессе эксплуатации оборудования трудностей не возникает.

В зависимости от разницы конструкций и особенностей управления штабелеры классифицируются на несколько моделей:

  1. Механические устройства. Оснащены грузоподъемной мачтой, рамой с вилами, на которые устанавливают паллеты, шасси на поворотных колесах, гидроузлом, запускаемым вручную. Для частого использования модель не подходит, ведь механические устройства – это лучший выбор для складов с небольшим грузооборотом. Техника способна поднимать паллеты на высоту до трех метров, за счет чего нашла свое применение в различных сферах.
  2. Электрогидравлические устройства. В основе конструкции – грузоподъемная мачта, рама с вилами, устойчивые колесные опоры, гидроцилиндр, работа которого активизируется от аккумуляторной батареи или электрической сети. Впечатляют функциональные возможности модели: электрогидравлическое устройство способно поднимать груз на высоту до 6 метров.
  3. Самоходная техника с электрогидравлическим приводом. Такая модель, в отличие от механических и электрогидравлических устройств, имеет более широкий функционал. Самоходная техника может поднимать грузы на высоту до 8 метров. Она перемещается по складскому помещению со скоростью 8 км в час. На одной зарядке аккумуляторной батареи оборудование способно проработать до 10 часов. Грузоподъемность техники составляет до 3 500 кг. Данная модель отличается бесшумной работой, недорогим обслуживанием, простым управлением.

Спецтехника этого типа нашла применение в складских условиях, для которых характерно плотное размещение стеллажей.

Конструктивные особенности ричтрака

Данная модель спецтехники сочетает в себе лучшие качества штабеллера и вилочного погрузчика. Ричтрак предназначен для работы на складе с высотой хранения грузов до 12 м, в условиях ограниченного пространства – при узких проходах (ширина должна составлять не менее 1 600 мм).

Конструктивно техника состоит из следующих элементов:

  • рамы, выполненной из оцинкованной стали;
  • телескопической мачты, которая может выдвигаться;
  • вил, которые отличаются свободным или несвободным ходом;
  • колесных опор, обеспечивающих возможность перемещения конструкции по напольному покрытию;
  • кабинки оператора. В ней предусмотрена установка панели, с помощью которой осуществляется управление работой оборудования;
  • контргруза, обеспечивающего равновесие, что улучшает контроль над выполнением операции.

Чтобы расширить функциональность оборудования, возможна его дополнительная комплектация другими устройствами (например, телескопическими вилами или мачтой с наклоном).

Внимание! Применение ричтрака для выполнения работ позволяет увеличить плотность хранения товаров на одну треть или более (в зависимости от высоты помещения и типа стеллажной конструкции).

Основные различия между складской техникой

Эксперты рекомендуют осуществлять выбор вилочных погрузчиков с учетом их технических характеристик, которые определяют эксплуатационные свойства оборудования. При этом нужно понимать, чем отличаются штабелеры и ричтраки:

  1. Тип конструкции. Штабелер оснащен стационарной мачтой, ричтрак – выдвижной. В первом случае обеспечивается перемещение грузов только в направлении вверх-вниз. Rich truck относится к категории более технологичной техники, т. к. в его конструкции предусмотрена установка выдвижного грузоподъемника.
  2. Максимальная высота подъема вил. У ричтраков она достигает 12 метров, а вот штабелеры характеризуются более «скромными» показателями. Они способны поднимать вила на высоту до 8 м.
  3. Максимальная нагрузочная способность. Грузоподъемность ричтрака составляет до 2 500 кг, штабеллера – до 3 500 кг.
  4. Производительность и точность работы. Ричтрак уверенно выигрывает в этой номинации. С помощью применения данной техники обработка грузов ускоряется в два раза.
  5. Тип колесной базы. Ричтраки оснащаются опорами, имеющими диаметр около 200–250 мм, штабелеры – всего лишь 80 мм. Большие колеса позволяют технике с легкостью преодолевать любые препятствия, встречающиеся на пути.
    За счет этой особенности ричтраки без проблем перемещаются по грубым полам. При этом нужно понимать, что колесные опоры испытывают высокие нагрузки в процессе работы спецтехники. При несоблюдении правил эксплуатации и несвоевременном обслуживании они выходят из строя, парализуя выполнение складских операций. Чтобы возобновить работоспособность оборудования, необходимо быстро заменить изношенные комплектующие, предварительно ознакомившись с ассортиментом колес на сайте https://www.fregat.com.ua/katalog/.

За счет простой конструкции штабеллеры отличаются более доступной стоимостью в сравнении с ричтраками. Выбирать оборудование необходимо с учетом условий эксплуатации и типа работ, отталкиваясь от потребностей предприятия и выделенного бюджета на покупку спецтехники. Цена ричтрака быстро окупается его повышенной производительностью и широкой функциональностью.



Чем отличаются штабелеры от ричтраков

Производители складской техники всегда мониторят рынок. Собранная ими статистика указывает, что 2⁄3 погрузочно-разгрузочных работ выполняется вилочными погрузчиками. Но увы, выбор этой грузовой техники, не всегда оптимальное и рентабельное решение. Множество логистических и промышленных складов, нуждаются в технике подешевле, но при этом компактной и эффективной, какими и является такое складское оборудование как штабелер и ричтрак, о котором мы сегодня и поговорим.

Штабелер и Ричтрак — это складская техника с подъемным механизмом, использующаяся для погрузки, разгрузки, перемещения, подъема груза и компактной укладки его в несколько ярусов. Исходя из перечисленного, многие думают, что никакой разницы между ними нет, но это не так, различия имеются. Давайте разбираться более детально.

Штабелеры

Основная задача стоящая перед штабелером — это уложить груз в штабеля и поднять его на верхние стеллажные полки. Для транспортировки он слабо приспособлен, поэтому для этой цели его использование считается не очень рациональным. Благодаря удобству и компактности, поводковый штабелер погрузчик имеет хорошую проходимость между стеллажами, что является большим плюсом при работе в помещениях, с небольшим складским пространством.

Подъемный механизм штабелера в зависимости от модели, может поднять груз на высоту до 6 метров и выдержать грузоподъемность до 3-х тонн. Управление очень простое, может производиться одним человеком при помощи длинной ручки.

Данный тип гидравлического грузового подъемного устройства бывает:

  • механические ручные штабелеры — укомплектованы механизмом с невысоким подъемом до 3-х метров, подойдут для нечастого использования. Конструктивно состоят из шасси на поворотных колесах, рамы с вилами для погрузки, запускаемого вручную гидроузла.
  • электрогидравлические — это универсальная модель с электроподъемом до 6 м. На заметку – (Чем выше поднимаете груз, тем больше теряется устойчивость). Гидроцилиндр запускается от электросети или аккумуляторных батарей, которые идут в комплекте.
  • самоходные с электрогидравлическим приводом. Из двух типов, это самый производительный штабелер. Высота подъема до 6 метров, скорость передвижения 8 км/час. Длинна работы без подзарядки составляет до 10 часов. Данный штабелер обладает повышенной грузоподъемностью до 3,5 тонн и скоростью работы, работает беззвучно и не требует топлива, но передвижение по складскому помещению осуществляется ручным методом.

Ричтраки

Ричтрак собрал в себе лучшее по характеристикам от штабелера и погрузчика. С технической точки зрения, ричтрак — это штабелер с выдвижным грузоподъемником. С ним хорошо работать в узких проходах шириной от 1,6 м. Также он оснащен мощным подъемным механизм с высотой подъема до 12 м, имеет грузоподъемность до 2,5 т. и скорость движения до 12 км/час. При работе нужно учесть такое правило, чем выше проводится работа, тем меньше должна весить кладь.

Конструкция и комплектация ричтрака:

  • стальная рама с закрепленной телескопической мачтой;
  • контргруз – обеспечивающий равновесие, что улучшает контроль над грузом;
  • колеса для передвижения внутри помещения только по ровному напольному покрытию;
  • вилы, которые имеют свободный и несвободный ход;
  • кабинка оператора с панелью управления.

Ричтраки могут быть укомплектованы дополнительным оборудованием, которое повышает их эксплуатационные характеристики. Например: телескопические вилы или мачта с наклоном.

Вывод

Из выше перечисленного можно сделать такое заключение – что штабелер, что ричтрак — это неотъемлемая часть складских помещений логистических центров, оптовых баз, производственных предприятий и т.д.

Штабелер поднимает груз на небольшую высоту, но подкупает доступной ценой, простой конструкцией и простотой в ремонте.

Ричтрак более технологичный и универсальный, но ценовая категория может отпугивать. Поэтому при выборе нужно отталкиваться от своих потребностей и возможностей. В одном можете быть уверены, что оба этих погрузочно-разгрузочных агрегатов будут верными и надежными помощниками в работе Вам и вашим сотрудникам.

Аккумуляторы для ричтраков и штабелёров Atlet



Тяговые аккумуляторы для ричтраков и штабелёров Atlet

       запчасти и комплектующие > аккумуляторы > АКБ на шведскую технику

  Atlet AB — шведская компания, специализирующаяся на электрической складской технике: ричтраках, электропогрузчиках, комиссионерах, штабелёрах и перевозчиках паллет. Компания была основана Кнутом Якобсоном в 1958 году в шведском городе Гётеборге. Именно Якобсон изобрёл сопровождаемый штабелёр, а в 1961 году — штабелёр Atlet Ergo с кабиной для оператора. Компания всегда придумывала что-то новое, например, в 90х годах был представлен Atlet Tergo — ричтрак с уникальными телескопическими вилами, которые выдвигались из мачты вперёд. В 2007 году компания стала частью Nissan, а в 2012 году была переименована в компанию Atlet by UniCarriers, сменив фирменный стиль. Штабелёры и ричтраки Atlet очень популярны в России, поэтому у нас всегда есть в наличии тяговые аккумуляторные батареи на весь модельный ряд этого шведского производителя.
  *В онлайн-каталоге указаны АКБ для самых распространённых моделей складской техники, но у нас всегда есть в наличии аккумуляторы для других ричтраков, штабелёров, погрузчиков и электротележек Atlet. Просто позвоните или напишите нам, укажите габариты и вольтаж АКБ, и наш менеджер расскажет всё про наличие и цены.

АКБ для ричтраков Atlet
*cписок не является исчерпывающим, наличие других АКБ для ричтраков Атлет уточняйте у нашего менеджера

АКБ для штабелёров Atlet с кабиной
*cписок не является исчерпывающим, наличие других АКБ для штабелёров Атлет уточняйте у нашего менеджера

АКБ для штабелёров Atlet
*cписок не является исчерпывающим, наличие других АКБ для электроштабелёров Атлет уточняйте у нашего менеджера

АКБ для транспортировщиков паллет Atlet
*cписок не является исчерпывающим, наличие других АКБ для перевозчиков паллет Атлет уточняйте у нашего менеджера

АКБ для комплектовщиков заказов Atlet
  На нашем складе всегда есть в наличии тяговые аккумуляторные батареи для шведских комплектовщиков заказов Atlet. Просто свяжитесь с нами, и сообщите габариты и вольтаж нужной вам АКБ, и мы быстро соориентируем вас по наличию и цене.



  Кислотные АКБ Гелевые АКБ Литий-йонные АКБ Диагностика и ремонт АКБ
   Традиционный тип аккумуляторов, используемый многими десятилетиями.
Имеют доступную цену, быстрее
заряжаются и дольше разряжаются.
Мы изготавливаем на заказ кислотные
АКБ любого размера и сложности.
 Самые современные аккумуляторные
батареи для погрузчиков — обладают
более высокой ценой, зато не требуют ухода
и обслуживания, помещения для зарядки. Мы изготавливаем на заказ гелиевые АКБ любого размера и сложности.
 Самый новый, современный и
продвинутый тип аккумуляторных
батарей, заряжающихся на целый
рабочий день за полчаса. Главным
минусом является высокая стоимость.
 Вовремя проведённая диагностика тягового аккумулятора способна продлить ему жизнь в два раза. Достаточно своевременно выявить и заменить плохие банки, и соблюдать правила сервисного обслуживания батарей.





Почему именно мы?

поставляем складскую технику
напрямую от производителей
в регионы России и СНГ
 наши филиалы расположены
по всей России, что делает доставку
техники удобнее, быстрее и дешевле
 Различные варианты оплаты:
кредиты, рассрочка, лизинг.
 вы можете приехать к нам, и осмотреть технику на нашей выставочной площадке

Сделать заказ так просто!

8(495) 235-70-48

[email protected] ru

© FORKLiFTT.ru / Форклифтт Рус
Складская техника и европейский сервис
Аккумуляторы для погрузчиков, ричтраков, штабелёров



Дизайн —

Студия Вадима Андрианова



Ричтрак | Высотный штабелер | Погрузчик

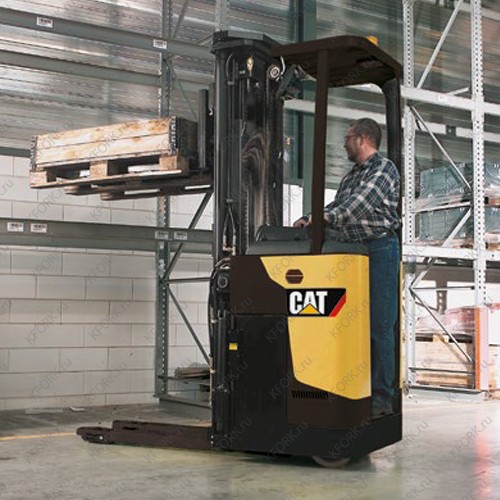

Высотный штабелер (ричтрак) – одна из самых производительных складских машин. Штабелер ричтрак можно смело назвать одной из самых надежных и производительных машин для склада. Такое оборудование используется для работы с высокими стеллажами. Оно позволяет оперативно складывать грузы на ярусы или в дальнейшем снимать их оттуда. При этом для передвижения по складу штабелеру необходимо минимум свободного пространства. С помощью такого оборудования можно обслуживать высокие стеллажи, без труда поднимая на них груз или снимая его с полки. Стандартный штабелер способен складировать товары на высоте до 4-6 метров, но есть и более высотные модели.

Преимущества использования

Погрузчик ричтрак имеет высокую скорость подъема и передвижения. Это позволяет ускорить складские процессы даже без привлечения дополнительной рабочей силы. Из полезных опций стоит выделить функцию наклона грузоподъемника. Она упрощает складирование грузов методом штабелирования.

Цена ричтрака выше, чем у стандартного вилочного погрузчика, но это полностью компенсируется высокой производительностью такого оборудования в сочетании с компактными размерами, позволяющими использование техники даже в условиях ограниченного пространства. Например, высотный штабелер может перемещать и складировать грузы в проходах шириной всего в 2,5 метра. Таким образом, электрический ричтрак экономит складское пространство, увеличивая количество мест для хранения продукции.

Дополнительные преимущества:

  • возможность подъема груза на большую высоту;
  • отличная маневренность;
  • минимальные затраты на сервисное обслуживание;
  • подвижная каретка;
  • кабина для защиты оператора.

Технические характеристики и критерии выбора

Выбирая ричтрак-штабелер погрузчик, необходимо обращать на внимание на следующие характеристики такого оборудования:

  • грузоподъемность – стандартный показатель 1300-1500 кг;
  • высота подъема грузов – в среднем около 5 метров;
  • скорость передвижения по складу – 11-15 км/ч;
  • наличие прочной выдвижной мачты телескопического типа;
  • возможность регулировки ширины вилочного захвата;
  • наличие откидной или стационарной платформы/кабины для оператора.

Относительно высокая цена электропогрузчиков ричтраков прямо пропорциональна преимуществам и длительному сроку эксплуатации такой техники. При строгом соблюдении правил эксплуатации и своевременном сервисном обслуживании высотный штабелер исправно прослужит не один десяток лет.

Выбор складской техники напрямую зависит от типа склада, на котором вы планируете её использовать. Подобрать по характеристикам и купить ричтрак в Москве вы сможете, воспользовавшись услугами интернет-магазина СКЛАДМСК. Мы предлагаем большой выбор новой и б/у складской техники по приемлемым ценам. Есть возможность аренды погрузчиков и ричтраков на длительный период. Доставка оборудования осуществляется собственным транспортом в любой регион России.

Купить штабелер ричтрак вы сможете, оформив заявку на сайте компании «СКЛАДМСК». Мы предлагаем широкий выбор спецтехники для склада. Профессиональная консультация, удобные способы оплаты и оперативная доставка заказа по РФ!

ФОРМА ЗАПРОСА НА РИЧТРАК

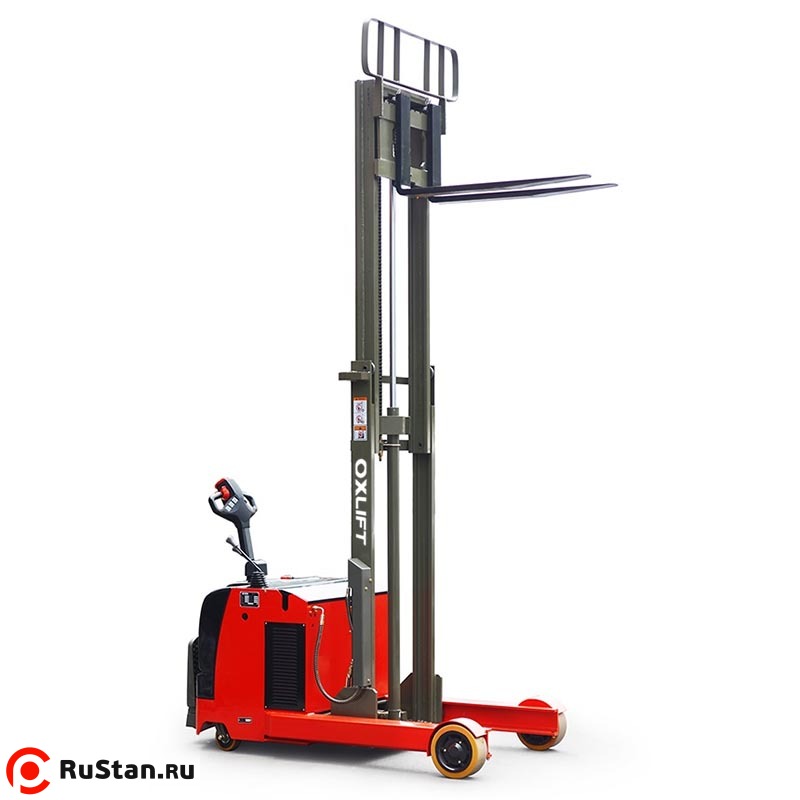

Ричтрак с площадкой для оператора TFA15-55 OXLIFT – цена, отзывы, характеристики с фото, инструкция, видео

Поводковый ричтрак с платформой для оператора отличается компактными габаритами и повышенной маневренностью. Он способен выполнять все функции полноценного ричтрака, поднимая груз весом до 1,5 т на высоту до 3 м. Отсутствие кабины компенсируется раскладной платформой для оператора и складными защитными поручнями.
Характеристика Значение
Грузоподъемность 1500
Высота подъёма 5500
Модель OXLIFT TFA15-55
Тип питания Аккум. батарея
Тип управления стоя
Номинальная грузоподъемность 1500
Центр тяжести 500
Передние колеса φ210×85
Приводные колеса φ230×75
Задние колеса φ150×50
Число колес: передние/задние (X=приводное колесо) 2 /1X+2
Тип мачты 3 секции
Угол наклона мачты: вверх/вниз 3/5
Высота с опущенной мачтой 2413
Высота с поднятой мачтой 6450
Минимальный дорожный просвет 50
Высота консолей 245
Высота подножки 170
Габаритная длина: без подножки/с подножкой 2360/2830
Габаритная ширина 900/1005
Ширина каретки 1000
Колесная база 1480
Передний свес 130
Размер вилы 1070*100*35
Радиальное перемещение 620
Ширина поперёк вил 220~614
Ширина прохода с поддоном 1000*1200 -без подножки/с подножкой 2800/3245
Ширина прохода с поддоном 800*1200 – без подножки/с подножкой 2850/3295
Радиус поворота без подножки 1800
Скорость движения: с грузом/без груза 4. 0/5.8
Скорость подъема вил: с грузом/без груза 80/130
Уклон: с грузом/без груза 6/8
Тип приводного двигателя AC
Приводной двигатель (S2 60) 1.5
Тип подъёмного двигателя DC
Подъёмный двигатель (S3 15%) 3.5
Аккумуляторная батарея 240
Эксплутационная масса 2285
Тип рулевого управления Улектроусилитель (EPS)
Модель тормоза Электромагнитный
Парковка- тип операции Механический
Стояночный тормоз – тип Электромагнитный
Название Ричтрак с площадкой для оператора TFA15-55 OXLIFT

Отзывы о OXLIFT TFA15-55:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

[PDF] Телескопические вилы Делайте больше с поддонами: гидравлические вилы для погрузчиков

Загрузить Телескопические вилы Делайте больше с поддонами: Гидравлические вилы для погрузчиков…

Делайте больше с поддонами:

Двойная штабелировка Односторонняя загрузка Гидравлические удлинители Транспортировка двойной нагрузки

Телескопические вилы Гидравлические вилы для погрузчика Экономия времени, места и денег

Инновационные продукты для логистики

KOOI-REACHFORKS® — навесное оборудование, которое можно использовать везде промышленность, чтобы сэкономить время, место и деньги.Компания MSE-FORKS первой разработала вилку для погрузчика с гидравлическим выдвижением и складыванием. С момента своего появления в 1980 году вилы KOOI-REACHFORKS® стали эталоном в области погрузочно-разгрузочных работ. С одним и двумя цилиндрами в каждой вилке и встроенной системой выравнивания, MSE-FOORKS гарантирует вам лучшую телескопическую вилку на рынке. Используя KOOI-REACHFORKS® для штабелирования двойной глубины, можно значительно увеличить объемы хранения. Грузовики и поезда также могут быть полностью загружены и выгружены с одной стороны, что сокращает время оборота и повышает безопасность.

7

7

2

3

3

1

5

1

5

10

4

8

4

8

Дополнительные преимущества Kooi-reachforks®: 1. Сменные износостойкие полосы устойчивые. 2. Усиленная пятка для меньшего прогиба. 3. Хонингованные отверстия цилиндров увеличивают срок службы уплотнений. 4. Хромированные поршневые штоки защищены внешними вилками. 5. Грязесъемное кольцо специальной конструкции защищает вилки даже в грязных условиях. 6. Защитный кожух специальной конструкции для облегчения соединения вил с держателем вил.7. Один или два цилиндра в каждой вилке позволяют вилкам работать в любых условиях. 8. Внешние вилы уникальной конструкции включают встроенную изнашиваемую пластину (400HB) для увеличения срока службы вил. 9. Полностью интегрированные масляные каналы и гидравлические детали обеспечивают защиту рабочих частей и снижают затраты на техническое обслуживание. 10. Гениальное сочетание лазерной резки и конструкции из листового металла гарантирует, что рукава не заедают при снятии с поддонов. Углы рукавов полностью закруглены по всем кромкам.

Single Range

Extension Range

В основном на ричтраках для штабелирования двойной глубины Эти одноцилиндровые телескопические вилы идеально подходят для хранения поддонов двойной глубины и поэтому в основном используются на складских тележках, ричтраках и т. д.

В основном на противовесах и ричтраках для работы с разной длиной и двойной погрузкой поддонов. Эти вилы с гидравлической регулировкой могут значительно снизить затраты, связанные с повреждением продуктов и поддонов.

Двойной диапазон

Диапазон мощности

В основном на погрузчиках с противовесом и боковых погрузчиках для односторонней загрузки Эти двухцилиндровые телескопические вилы идеально подходят для односторонней загрузки и разгрузки грузовиков, поездов и т. д. и могут работать в сложных условиях.

В основном для навесных вилочных погрузчиков с односторонней загрузкой Эти телескопические вилы специально разработаны для использования на навесных вилочных погрузчиках и оснащены внешним синхронизирующим клапаном, чтобы справиться с более высокими требованиями к мощности, необходимыми для этого типа использования.

Серия Slim

Серия Heavy Duty

В основном используются на погрузчиках с несколькими поддонами. Эти сверхузкие телескопические вилы идеально подходят для установки между кирпичами, блоками и т. д. Их ширина позволяет использовать их на погрузчиках с несколькими грузами для подъема одного груза. , два или даже четыре поддона сразу.

В основном для тяжелых вилочных погрузчиков с противовесом и боковой загрузкой для односторонней загрузки. требования к мощности, необходимые для данного типа использования

Необходимость равномерного движения (система эквалайзера) Неравномерное движение является наиболее серьезной проблемой, возникающей при использовании любых телескопических вил. Это может привести к перекручиванию поддонов, что может привести к опасным ситуациям при погрузке или разгрузке и особенно опасно при работе на высоте в системах стеллажей двойной глубины.Система самовыравнивания MSE-FORKS гарантирует 100% синхронизацию движений.

Другие преимущества • Значительно улучшена видимость за счет уменьшения количества шлангов и отсутствия внешней системы разделения потока. • Когда нагрузка не сосредоточена на KOOI-REACHFORKS®, уравнительные вилы автоматически компенсируют усилие гидравлических вил. • Простое и быстрое подсоединение к держателю вил. • Снижение затрат на установку из-за отсутствия отдельного делителя потока.

Применение Укладка в штабель двойной глубины: Использование штабелирования двойной глубины увеличивает вместимость склада до 30 % по сравнению со складскими операциями одинарной глубины. Тот факт, что KOOI-REACHFORKS® может выдвигаться вдвое дальше, чем обычные вилы с одной стороны, означает, что стеллажи с каждой стороны прохода могут быть удвоены. Двойное глубокое хранение стало очень популярным выбором в операциях с «высокой пропускной способностью» и идеально подходит для холодильных складов, сухих складов

и хранения нескольких поддонов с одними и теми же продуктами по принципу FILO (First In Last Out).KOOIREACHFORKS® — лучшая система для замены вилочного погрузчика любого типа на «двойной» погрузчик. Приложение Double-deepstacking уже привело к значительной экономии средств.

Телескопические вилы по сравнению с пантографной системой Телескопические вилы также могут иметь ряд важных преимуществ при работе с одинарной и двойной глубиной. По сравнению с ричтраками с пантографом или подвижной мачтой относительно легкие телескопические вилы обеспечивают лучшую устойчивость, обзор и большую грузоподъемность.Телескопические вилки имеют некоторые явные преимущества по сравнению с пантографами, такие как: 1. Меньший вес навесного оборудования (около 35%). 2. При использовании грузовиков с фиксированной мачтой больше нет необходимости в нижней стеллажной балке, что увеличивает вместимость склада и снижает общие затраты на стеллажи. 3. Практически такая же толщина несъемного груза, как и у стандартных вил, и оптимальная обзорность. 4. Более короткая мачта по сравнению с общей высотой погрузчика. 5. Все детали встроены в вилки и не могут быть повреждены. Меньшее количество элементов требует обслуживания, что означает снижение эксплуатационных расходов.6. Простота установки на новые или существующие погрузчики. 7. Возможна транспортировка двойных поддонов с одинаковой системой вылета.

Погрузка и разгрузка Грузовые автомобили, а также поезда могут быть полностью загружены и выгружены с одной стороны. Больше нет необходимости поворачивать автомобиль или подходить к прицепу с обеих сторон. Этот способ обработки поддонов делает операцию более безопасной, чем традиционный метод, поскольку все операции выполняются с одной стороны. Экономия времени составляет ± 30%. Уменьшение пространства, необходимого для разворота, означает, что создается дополнительное пространство, которое можно использовать, например, для хранения дополнительных товаров. Конечно, мы не можем подсчитать выгоды для водителя грузовика, но нельзя недооценивать тот факт, что прицеп нужно открывать только с одной стороны, и тот факт, что не требуется никаких дополнительных маневров.

Транспортировка двух поддонов KOOI-REACHFORKS® можно удлинить для перевозки двух поддонов за раз. Это может принести значительные выгоды, связанные с большими объемами или большими расстояниями. Также возможны комбинации с позиционером вил и разбрасывателем, что позволяет обрабатывать 4 поддона одновременно, что значительно повышает скорость загрузки и разгрузки грузовиков и поездов.

Гидравлические удлинители Эти телескопические вилы позволяют безопасно и быстро перемещать поддоны различных размеров без повреждения поддонов или товаров. Они также помогают снизить риски для безопасности и потери времени, часто связанные с использованием удлинителей ручных вил. Эти современные удлинители вил имеют специальное поперечное сечение, так что нижняя сторона внешних вил не может зацепить доски для поддонов, предотвращая их повреждение.

Закаленная сменная полоса

Телескопические вилы на позиционерах вил Телескопические вилы можно использовать с большинством позиционеров вил.Эта комбинация может сэкономить много времени при работе с различными типами поддонов. Один, два или даже четыре поддона можно перемещать специальными небольшими телескопическими вилами, установленными на двойном позиционере вил.

Телескопические вилы на автомобильных вилочных погрузчиках Многие «контейнерные» погрузчики оснащены телескопическими вилами. Неподвижная мачта в сочетании с телескопическими вилами обеспечивает устойчивую, легкую машину с относительно высокой грузоподъемностью.

Телескопические вилы на погрузчиках с боковой загрузкой и грузовиках большой грузоподъемности Телескопические вилы часто используются на погрузчиках с боковой загрузкой для штабелирования «на двойную глубину» и для облегчения маневрирования груза.Они имеют то преимущество перед традиционными пантографами, что не влияют на ширину платформы и при этом добавляют небольшой вес. Преимущество KOOI-REACHFORKS® по сравнению с другими устройствами, такими как пантограф, заключается в том, что большая остаточная грузоподъемность достигается за счет меньшего веса крепления. Машина проще в эксплуатации, имеет лучшую производительность, более экономична, а обзор водителю не загораживает.

Спецификации и опции Single Range – в основном на ричтраках для штабелирования двойной глубины Модель RG2 20 1100/0750 RG2 20 1200/0850 RG2 20 1350/1000 RG2 30 1100/0750 RG2 30 1200/0850 RG2 30 0 30 0TFG20 30 0TFG20 / 0800 TFG2 30 1150/0900 TFG2 30 1300/1050 TRG2 30 0800/0750 TRG2 30 1000/0950 TRG2 30 1200/1150 RGN2 35 1100/0750 RGN2 35 1200/0850 RGN2 35 1350/1000

Емкость на 24 “(LBS )

Секция D1/D2 x S (дюймы)

4 400

5.15 “/5.47” x 2.2 “

6,600

5.15″ /5.47 “x 2.2”

6600

5.15 “/5.47” x 2.4 “

6600

6,69″ /7.04 “x 2.6”

7700

5,15”/5,47” x 2,4”

Длина/ход Толщина потери груза (дюйм) 43,3”/29,5” 47,2”/33,4” 1,7” 53,1”/39,3” 43,3”/29,5” 47,2”/33,4” 1,7” 53,1 дюйма/39,3 дюйма 41,3 дюйма/31,5 дюйма 42,2 дюйма/35,4 дюйма 1,9 дюйма 51,8 дюйма/41,3 дюйма 31,5 дюйма/29,5 дюйма 39,4 дюйма/37,4 дюйма 1,9 дюйма 47,2 дюйма/45,3 дюйма 43,3 дюйма/29,5 дюйма 47, 2”/33,4” 1,9” 53,1”/39,3”

CoG1 (дюйм) +/14. 6 футов 16,3 дюйма 18,9 дюйма 13,8 дюйма 15,6 дюйма 18,1 дюйма 13,8 дюйма 15,4 дюйма 17,9 дюйма 10,5 дюйма 14,0 дюйма 17,6 дюйма 14,0 дюйма 16,4 дюйма 18,2 дюйма

ЦТ2 (дюйм) +/20,9 дюйма 6,8 дюйма 28,0 дюйма 20,0 дюйма 19,9 “22.6” 26.8 “16.2” 21.8 “27,5” 19.7 “21.8” 27,5 “19.7” 23.2 “26.2”

Вес ISO / FEM (LBS) + / 323 343 2A 374 395 365 3A 396 370 392 3A 425 400 469 3A 535 378 396 3A 436

Double Range – в основном на погрузчиках с противовесом и боковых погрузчиках для односторонней загрузки RG4 25 1100/0750 RG4 25 1200/0850 RG4 25 1350/1000 RG4 35 1100/0750 RG4 35 1200/0850 RG4 35 1350/1000 1RG4 10 4 / 0750 RG4 45 1200/0850 RG4 45 1350/1000 RG4 58 1100/0750 RG4 58 1200/0750 RG4 58 1200/0850 RG4 58 1350/1000 RE4 32 1100/0750 RE4 32 1200/0850 RE4 32 1350/1000

5500

6.33 “/6.65” x 2.2 “

7700

6,33″ /6.65 “x 2.2”

9 900

6.33 “/6.65” x 2.2 “

12 760

6.33″ /6.65 “x 2.4”

7 040

6,33 дюйма/6,65 дюйма x 1,85 дюйма

43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/47,5 дюйма 33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма

1,7 дюйма 1,7 дюйма 1,7 дюйма 1,9 дюйма 003 дюйма

14,3 дюйма 15,9 дюйма 18,7 дюйма 13,5 дюйма 15,2 дюйма 17,7 дюйма 13. 5 “15.2” 17,7 “12,4” 13.9 “16.3” 12.9 “14.6” 17.0 “

21,3″ 24,0 “28,3” 19.9 “22,7” 27,0 “19.9” 22,7 “27,0” 17.7 “20.2” 24,0 “19,1” 21.8 “26,0”

392 416 416 440 440 477 416 440 477 513 416 440 477 513 539 581 387 407 439 581 387 407 438

14.6 “16.3” 19.0 “13.8” 15,5 “18.1” 13.8 “15,5” 18.1 “12,5” 14.1 “16.6” 12,5 “14.1” 16.6 “

20.7 “23.5” 27.6 “19.6” 22.3 “26.4” 19.6 “22.3” 26.4 “17.9” ​​20.4 “24.3” 17.9 “20.4” 24.3 “

407 433 473 431 458 499 431 494 499 524 550 594 524 550 594

2A 3A 3A 4A 3A

Диапазон мощности – преимущественно на навесных погрузчиках для односторонней загрузки RE4 25 1100/0750 RE4 25 1200/0850 RE4 25 1350/1000 RE4 35 1100/0750 RE4 35 1200/0850 RE4 31 000 RE04/ 45 1100/0750 Re4 45 1200/0850 RE4 45 1350/1000 RE4 58 1100/0750 RE4 58 1200/0850 RE4 58 1350/1000 RE4 32 1100/0750 RE4 32 1200/0850 RE4 32 1350/1000

5 500

6 .33 “/6.65” x 2.2 “

7700

6,33″ /6.65 “x 2.2”

9 900

6. 33 “/6.65” x 2.2 “

12 760

6.33″ /6.65 “x 2.4”

7 040

6,33 дюйма/6,65 дюйма x 1,9 дюйма

43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/47,5 дюйма 33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма 43,3 дюйма/29,5 дюйма 47,2 дюйма/33,4 дюйма 53,1 дюйма/39,3 дюйма

Примечания • Минимальное рабочее давление 1450 фунтов на квадратный дюйм, максимальное 3625 фунтов на квадратный дюйм . • Указанные емкости являются номинальными.• Другие мощности и размеры по запросу. • Указанная грузоподъемность относится к телескопическим вилам, а не к погрузчику. • Все вилки имеют встроенную изнашиваемую пластину толщиной 0,23 дюйма (400 HB) под комплектными внешними втулками для увеличения срока службы. • Производитель погрузчика должен определить общую грузоподъемность вил KOOI-REACHFORKS® и погрузчика. • MSE-FORKS оставляет за собой право изменять и улучшать свою продукцию без предварительного уведомления. • Для оптимальной скорости и минимальной потери давления рекомендуемый минимальный диаметр шланга равен 0.31”. • В холодильных камерах KOOI-REACHFORKS® можно использовать при температуре до -22,0 градусов по Фаренгейту. Свяжитесь с вашим дилером.

1,7 дюйма 1,7 дюйма 1,7 дюйма 1,9 дюйма 1,7 дюйма

2A 3A 3A 4A 3A

Узкая линейка — в основном используется для многопаллетных погрузчиков Модель Грузоподъемность на секции Длина / Ход Потерянная нагрузка CoG1 CoG2 Вес ISO/FEM 24 дюйма D1/ D2 x S (дюймы) Толщина (дюймы) (дюймы) (фунты) (фунты) (дюймы) (дюймы) +/+/+/RE2 27 1150/0700 45,3 дюйма/27,6 дюйма 17,5 дюйма 24,8 дюйма 234 RE2 27 1250/ 0800 5940 3,18 дюйма/3,50 дюйма x 2,5 дюйма 49,2 дюйма/31,5 дюйма 2,3 дюйма 19.2 дюйма 27,7 дюйма 250 2A RE2 27 1400/0950 55,1 дюйма/37,4 дюйма 22,2 дюйма 34,0 дюйма 270 RE2 37 1150/0700 45,3 дюйма/27,6 дюйма 16,4 дюйма 22,6 дюйма 292 RE2 37 дюйма 1250/0800 x 8140 3,18 дюйма 49,2 дюйма/31,5 дюйма 2,3 дюйма 18,3 дюйма 25,5 дюйма 307 3A RE2 37 1400/0950 55,1 дюйма/37,4 дюйма 21,1 дюйма 29,7 дюйма 333 Расширенный диапазон — в основном на противовесах и ричтраках для переменной длины и работы с двумя поддонами REE2 17 0800/0400 31,5 дюйма /15,7 дюйма 8,5 дюйма 9,4 дюйма 198 REE2 17 1000/0200 3 740 5,03 дюйма/5,03 дюйма x 1,6 дюйма 39,4 дюйма/ 7,9 дюйма 1,6 дюйма 11,4 дюйма 12,2 дюйма 231 2A REE2 17 1200/0800 47,2 дюйма/31,8 дюйма 14,5 дюйма РЭЭ2 24 0800/0400 31. 5 дюймов/15,7 дюйма 8,7 дюйма 10,8 дюйма 229 REE2 24 1000/0200 5 280 5,16 дюйма/5,16 дюйма x 1,7 дюйма 39,4 дюйма/7,9 дюйма 1,7 дюйма 11,8 дюйма 12,8 дюйма 266 2A REE2 24 1200/0800 47,2 дюйма/15,5 дюйма ” 20,1” 297 RGE2 20 0800/0400 31,5”/15,7” 9,3” 11,6” 249 RGE2 20 1000/0200 4400 5,16”/5,16” x 2,2” 39,4”/7,9” 1,7” 12,8” 10 26 20 RGE 28,8” 2GE 0800 47,2 дюйма/31,5 дюйма 15,7 дюйма 20,5 дюйма 319 RGE2 30 0800/0400 31,5 дюйма/15,7 дюйма 8,7 дюйма 10,8 дюйма 268 RGE2 30 1000/0200 6 600 5,16 дюйма/5,16 дюйма x 2,2 дюйма 39,4 дюйма/1,07 дюйма. ” 317 3A RGE2 30 1200/0800 47,2 дюйма/31,5 дюйма 15,7 дюйма 21,5 дюйма 328

Примечания • Диапазон расширения требует минимального перекрытия 15.7 дюймов (длина хода во втянутом состоянии). • Для линейки Slim требуется минимальное перекрытие 17,7 дюйма (длина хода во втянутом состоянии) . • Для оптимальной скорости и минимальной потери давления рекомендуемый минимальный диаметр шланга составляет 0,31 дюйма. • В холодильных камерах KOOI-REACHFORKS® можно использовать при температуре до -22,0 градусов по Фаренгейту. Свяжитесь с вашим дилером. • Указанные значения емкости относятся к нормальным условиям. Для экстремальных условий обратитесь к своему дилеру. • MSE-FORKS оставляет за собой право изменять и улучшать свою продукцию без предварительного уведомления.

Расширение ассортимента Телескопические вилы можно использовать в качестве удлинителей, например, для перемещения четырехсторонних поддонов с длинной или короткой стороны.

Специальный стандарт ISO для телескопических вил Компания MSE-FORKS подтверждает, что все ее гидравлические телескопические вилы полностью соответствуют стандарту ISO 13284. Это означает, что все внутренние секции телескопических вил проходят испытания в 3 раза по сравнению с их номинальной грузоподъемностью. Кроме того, все внешние вилки также проходят испытания в 3 раза по сравнению с их номинальной грузоподъемностью. Наконец, случайный выбор вилок подвергается динамическому тесту на выносливость 1.000 000 циклов при перегрузке 25 %, что соответствует стандарту ISO 2330 (вилочные рычаги).

D

A

W

TA

D

W

T

Формула для определения размеров KOOI-REACHFORKS® T = максимальная высота поддонов (в фунтах) D = глубина поддона (дюймы) A = расстояние между поддонами (дюймы) O = стандартное перекрытие 13,7 дюйма LC1 = центр тяжести во втянутом состоянии 24 дюйма Длина во втянутом состоянии (дюймы) (L): Ход штока (дюйм) (K): Ход штока Formule расстояние до упора поддона (дюймы) (ярд): центр тяжести Formule выдвинут (дюймы) LC2: грузоподъемность Formule Телескопические вилы RG:

Вес поддона (фунты)

(TO) / 2 + OL–O LD T-(0,5 x D) W x LC2 / LC1

Пример: D = T = D+A+DW = A =

47.2” 96,5” 1760 фунтов 1,96”

LK YD LC2 Емкость

(96,5”- 13,7”) / 2 + 13,7” 55,1”- 13,7” 55,1” – 47,2” 96,5” – (0,5×47,2”) 1760 фунтов x 72,8 дюйма / 24 дюйма

= 55,1 дюйма = 41,3 дюйма = 7,8 дюйма = 72,8 дюйма = 5425 фунтов

Онлайн-инструмент для расчета см. на сайте: www. mse-tools.com

Центр нагрузки телескопических вил ( дюймов) 45,2 дюйма 49,2 дюйма 53,1 дюйма 57,0 дюйма 61,0 дюйма 64,9 дюйма 68,8 дюйма 72,8 дюйма Всегда округляйте RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 требуемая мощность RG2 20 RG2 20 RG2 20 RG 22 20 20 RG2 20 RG2 20 до следующей модели RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 в ассортименте.В приведенном выше примере RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 вам понадобится RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20 RG2 20. РГ4 25 РГ4 25 РГ4 25 РГ4-25-1400/1050. RG2 20 RG2 20 RG2 20 RG2 20 RG4 25 RG4 25 RG4 25 RG4 25 Можно также использовать RG2 20 RG2 20 RG4 25 RG4 25 RG4 25 RG4 25 RG2 30 RG2 30 Таблица 1 для определения RG2 20 RG4 25 RG3 25 RG4 25 RG4 RG2 30 RG2 30 RG4 35 Телескопическая вилка RG4 25 RG4 25 RG4 25 RG2 30 RG2 30 RG4 35 RG4 35 RG4 35 модель, которая вам нужна.RG4 25 RG4 25 RG2 30 RG2 30 RG4 35 RG4 35 RG4 35 RG4 45 RG4 25 RG4 35 RG4 45 RG4 25 RG2 30 RG2 30 RG4 35 RG4 35 RG4 45 RG4 45 RG4 45 RG2 30 RG2 30 RG4 35 RG4 35 RG4 45 RG4 45 RG4 45 RG4 45 RG2 30 RG4 35 RG4 35 RG4 45 RG4 45 RG4 45 RG4 45

Таблица 2 Индикация остаточной грузоподъемности для наиболее распространенных телескопических вил. Изготовителю погрузчика всегда необходимо подтверждать измерения.

Модель: крышка погрузчика. (фунты) Погрузчик x (дюймы) LC 24,0 дюйма LC 53,1 дюйма LC 57,0 дюйма LC 68,8 дюйма LC 72,8 дюйма

RG2 20 2640 13.7 2090 1133 1045 869 825

RG2 20 35203

RG2 20 3520 13.7 2882 1573 1463 1210 1166

RG2 20 3960 13.7 3267 1793 1650 1397 1331

RG4 25 3520 13.7 2057 1111 1012 825 792

RG4 25 RG4 25 RG4 25 RG2 30 3960 4400 4400 4400 13.7 13.7 19.6 19.6 2838 3234 3674 3630 1540 1760 2145 2189 1430 1628 2013 1991 1177 1364 1694 1683 1133 1298 1628 1617

RG2 30 RG4 35 RG4 35 RG4 45 5500 4400 5500 6600 19.6 19.6 19.6 19.6 4642 3674 4620 4796 2764 2145 2739 3333 2530 2002 2574 3135 2145 1738 2233 2673 2079 1606 2090 2552

Таблица 2 дает приблизительное представление об остаточной грузоподъемности вашего погрузчика в сочетании с нашими KOOI-REACHFORKS®.Имейте в виду, что производителю погрузчика всегда необходимо подтверждать измерения остаточной грузоподъемности.

RG4 45 7700 19.6 6666 3916 3696 3157 3014

Стандартные опции За многие годы MSE-FORKS приобрела большое количество

Дополнительная защита от износа

знания, позволяющие предложить дополнительную защиту KOOI-REACHFORKS can be

3-02 добавил в вилки. Высококачественная сталь

cific варианты заказчика. Секции

могут быть приварены по всей длине вилок

®

или встроены в носовую часть.

Упоры для поддонов • Упоры для поддонов Y1 предназначены для предотвращения выдвижения вил

Задняя опора груза

слишком далеко проходит через поддон, таким образом

Задняя опора поддерживает груз и движется вперед

повреждения товаров и поддонов, стоящих позади.

с внешней вилкой. Он крепится болтами к упорам для поддонов Y2, но

• Упоры для поддонов Y2 служат той же цели и могут также быть

, но при этом позволяют изменять расстояние между вилами.

используется для поддержки отдельной спинки багажника.

MSE-FORKS поставляет два типа спинок для груза, а именно:

• Упоры для поддонов Y3 поддерживают груз и позволяют часто

стандартную конструкцию и спинку для груза для ричтраков.

перестановка вил на каретке.

При использовании спинки для груза эффективная длина телескопических вил уменьшается на 1 дюйм. По возможности упоры поддонов должны быть сдвинуты назад на 1 дюйм, чтобы предотвратить это.

Ширина снизу 27,5” 27,5” 28,5”

Специальные крепления Специальные крепления, такие как позиционеры вил и разбрасыватели вил, являются результатом значительного опыта, который мы приобрели за последние 20 лет. Наш инженерный отдел может преобразовать все ваши 2D-чертежи в 3D-модели. Трехмерное моделирование позволяет адаптировать измерения для использования с другими спецификациями.

Система камер MSE-FORKS работает совместно с голландским производителем промышленных систем камер Orlaco Products b.v. Миниатюрная камера полностью интегрирована сбоку одной из телескопических вилок. Преимущество этой системы в том, что водитель погрузчика может видеть, как позиционируются ричфорки при любых обстоятельствах. Это особенно полезно для водителя при штабелировании двойной глубины, что делает работу более безопасной и эффективной.

Ширина Высота верхняя сторона 27,5 дюйма 47,2 дюйма 39,3 дюйма 47,2 дюйма 39,3 дюйма 47,2 дюйма

Другой продукт Удлинитель высоты мачты Этот уникальный диапазон удлинителей мачты предназначен для регулировки высоты стандартной мачты автопогрузчика.Это особенно полезно, если существующая мачта не соответствует требуемой высоте. Удлинители мачты позволяют оснастить погрузчики дополнительной телескопической стрелой. Тот же погрузчик может обрабатывать дополнительные поддоны на более высоком уровне без необходимости в большем центре нагрузки.

Системы позиционирования груза Если погрузчик с боковой загрузкой работает на пересеченной местности, одна из вил может компенсировать разницу в высоте, обеспечивая безопасную погрузку и разгрузку товаров. Повреждение или снижается, а риск соскальзывания груза с вил уменьшается. Это мощное приспособление продается под названием Single Height Shift. Также возможно в сочетании с KOOIREACHFORKS®.

Надвижные вилочные удлинители, выдвигаемые вручную С помощью специальной техники обработки листового металла был создан надвижной удлинитель, который частично открыт по нижней поверхности, но имеет характеристики закрытого рукава.

Консольные краны сборные телескопические Консольный кран снабжен погрузочным крюком.Используя технологию глубокого отверстия, переносная рука может гидравлически подниматься и опускаться с сиденья водителя. Все гидравлические детали интегрированы и не могут быть повреждены. Стреловые краны могут поставляться с карманами для вил и монтажными крюками.

ISO 9001-2008 Модель обеспечения качества при проектировании/разработке, производстве, установке и обслуживании.

ISO 13284 Удлинители вилочных рычагов и телескопические вилочные рычаги. Технические характеристики и требования к прочности. (Коэффициент безопасности всегда равен 3).

ISO 2328 Тип крюка на вилочных рычагах и держателе вил. Монтажные размеры.

ISO 4406 Силовые гидравлические жидкости. Жидкости Метод кодирования уровня загрязнения твердыми частицами.

ISO 3834-2 Требования к качеству сварки. Сварка плавлением металлических

Стандарты производства и безопасности

материалов.

Компания MSE-FORKS требует, чтобы ее KOOI-REACHFORKS были самого высокого качества ®

, и мы можем гарантировать это только в соответствии со всеми применимыми международными стандартами:

European Machinery Directives 2006/42/EC

3 Беспаллетная обработка? С 2003 года компания MSE-FORKS представила новую запатентованную систему, так называемую RollerForks®, которую можно использовать для бесподдонной обработки контейнеров.Для получения дополнительной информации посетите наш веб-сайт www.slip-sheet-attachments.com

Innovative Logistic Products

MSE-FORKS, Inc. 131 Franklin Plaza, Suite 335, Franklin, NC 28734 Тел.: (828) 349-9619 www. mse-forks-inc.com [адрес электронной почты защищен]

MSE-FORKS BV Oudebildtdijk 894 9079NG Sint Jacobiparochie Тел.: +31 (0) 518 49 29 29 www.mse-forks.com [адрес электронной почты защищен]

4 причины использования Удлинители вил для вилочного погрузчика

Выдвижные вилы — это простой способ повысить эффективность вашего склада.Преобразовав стандартные погрузчики для перевозки вдвое большего количества поддонов, вы значительно сэкономите средства. Удлинители вил также позволяют перейти на паллетные стеллажи двойной глубины, что может увеличить складские площади на 30%.

Четыре основных преимущества гидравлических удлинителей/вил:

    • Экономия места благодаря стеллажам двойной глубины
    • Экономия времени для приложений с различными размерами и формами загрузки
    • Разгружайте и загружайте несколько поддонов за комплект, экономя время на 50 %
    • Загрузка/разгрузка прицепов только с одной стороны — повышение безопасности, экономия времени и трудозатрат

Промышленный вилочный погрузчик

Промышленный вилочный погрузчик известен своей особенностью увеличенной высоты подъема.Он бывает трех различных типов: наиболее распространенные самосвалы, которые используются, когда на один отсек приходится только одна загрузка, двухъярусные грузовики с более длинными вилами и портальные грузовики, которые используются для перевозки таких материалов, как трубы, доски и т. и деревья.

Промышленный вилочный погрузчик используется на складах с высотными стеллажами для поддонов.

Есть несколько производителей, которые предлагают этот конкретный тип грузовика. У Toyota есть линейка грузовиков с вертикальной опорой, а у UN Forklift и Raymond есть модели грузовиков двойной глубины.Yale, Crown и Hyster входят в число других брендов, выпускающих промышленные вилочные погрузчики с вылетом.

Промышленный вилочный погрузчик с противовесом

Этот тип погрузчиков, также известный как вилочные погрузчики с подушкой внутреннего сгорания, идеально подходит для использования на закрытых складах и в магазинах. Его конструкция состоит из вилки и мачты. отсек оператора, расположенный над двигателем машины, и аккумулятор.

Эти вилочные погрузчики могут работать на очень высоких скоростях и в прямолинейном направлении.Они используются на устойчивых и ровных поверхностях, но эти тележки можно использовать и на открытом воздухе.

Некоторые из наиболее распространенных противовесных погрузчиков — это вилочные погрузчики с управлением от оператора и сидячие вилочные погрузчики. Бренды, предлагающие промышленные вилочные погрузчики с противовесом, включают Toyota, Yale, Crown, Hyster и Raymond.

Вилочный погрузчик повышенной проходимости

В отличие от промышленного вилочного погрузчика с противовесом, вилочный погрузчик повышенной проходимости использует пневматические шины. Этот тип вилочного погрузчика используется для наружного строительства и мест с неровными поверхностями.Вилочный погрузчик повышенной проходимости может хорошо работать в грязи, льду или снегу.

Вилочный погрузчик повышенной проходимости имеет более мощный двигатель и, следовательно, более высокую скорость. Вдобавок к этому, он также более динамичен и вынослив. По сути, он больше похож на трактор с вилами, чем на другие виды вилочных погрузчиков.

Такие бренды, как Toyota, Yale и Hyster, специализируются на электрических пневматических вилочных погрузчиках.

Промышленный вилочный погрузчик с боковой загрузкой

Промышленный вилочный погрузчик с боковой загрузкой предназначен для работы в узких проходах.Вилы этого типа грузовиков расположены сбоку грузовика. Эти вилы могут поднимать грузы, которые не могут быть доставлены вилочным погрузчиком, движущимся в прямом направлении.

Существует два типа промышленных боковых погрузчиков. Одна из них представляет собой закрытую кабину, которая используется на открытом воздухе, в то время как промышленный погрузчик с вертикальной боковой загрузкой больше подходит для использования внутри помещений. Колеса многостороннего бокового погрузчика поворачиваются на 90 градусов, что облегчает транспортировку грузов.

Raymond, Yale и Hyster — производители, предлагающие этот тип вилочного погрузчика.

Телескопический вилочный погрузчик

Телескопические погрузчики, также известные как телескопические погрузчики, часто считаются более похожими на небольшие краны, чем на вилочные погрузчики. Они оснащены телескопической стрелой, которая делает погрузчик более прочным и долговечным. Передние выносные опоры могут быть прикреплены к телескопическому погрузчику для достижения высоты, которую не может поднять обычный вилочный погрузчик.

Используется для подъема больших грузов, например, в сельском хозяйстве.Такие бренды вилочных погрузчиков, как Genie, Cat, Gehl и JCB, имеют различные модели телескопических погрузчиков.

Вилочный погрузчик большой грузоподъемности

Среди других типов вилочных погрузчиков вилочные погрузчики большой грузоподъемности имеют грузоподъемность от 19 000 до 36 000 фунтов.

Промышленные приложения, такие как бетон, металлы, лесоматериалы, продукты и бумага, используют вилочные погрузчики большой грузоподъемности. Этот тип вилочного погрузчика используется в ситуациях, когда необходима высокая маневренность.

Такие бренды вилочных погрузчиков

, как Yale, Hyster и LiftKing, предлагают несколько моделей с высокой грузоподъемностью.

Сборщики заказов

Также известные как комплектовщики заказов и комплектовщики заказов, тележки-комплектовщики представляют собой вилочные погрузчики, которыми оператор управляет с тележки, что позволяет им доставать товары с полок разной высоты. Они предназначены для выполнения заказов, требующих комплектования ящиков или отдельных частей вместо полных поддонов или грузов. Комплектовщики заказов универсальны благодаря своей конструкции, которая позволяет работать с небольшими предметами, такими как детали инструментов, и более крупными предметами, такими как мебель.

Ассортимент вилочных погрузчиков высокого, среднего и низкого уровня предлагается такими брендами, как Hyster, Raymond, Yale и Crown.

Источники:
  • https://www.hst.uk.com/news/what-are-the-different-types-of-forklifts/
  • https://books.google.com.ph/books?id=EIjbh4uImsMC&printsec=frontcover&redir_esc=y#v=onepage&q&f=false

Ричтраки Jungheinrich Вилочные погрузчики, запчасти для вилочных погрузчиков Jungheinrich

Сидячие ричтраки Jungheinrich с подвижной мачтой

С ричтраками Jungheinrich вы сможете найти правильное решение для любой высоты подъема. От варианта компактного шасси для узких проходов до грузовиков, которые перевозят длинные грузы на большую высоту подъема, вы обязательно найдете эргономичный ричтрак, который подходит для ваших конкретных задач.


Грузоподъемность от 2200 до 2600 фунтов Электрические тележки с сидячей подвижной мачтой и большим вылетом
  Базовая вместимость Максимальная вилка Напряжение Длина до Шасси Шасси Брутто
Модель (фунты) Высота (дюйм) (Вольт) Передняя вилка (в) Высота (дюйм) Вес (фунты)
ЭТВ 110 2 205 279 48 91. 4 17,4 279 5 644
ЭТВ 112 2 646 279 48 91,4 17,4 279 5 688
Электрические тележки с подвижной мачтой грузоподъемностью 3000–3500 фунтов
  Базовая вместимость Максимальная вилка Напряжение Длина до Шасси Шасси Брутто
Модель (фунты) Высота (дюйм) (Вольт) Передняя вилка (в) Высота (дюйм) Вес (фунты)
ЭТМ 214 355 355 48 95. 2 44,1 421 6 545
ЭТВ 214 421 421 48 92,4 50 421 6 600
ЭТМ 216 355 355 48 95.2 44,1 421 6 842
ЭТВ 216 421 421 48 95,2 50 421 6 899
Электрические тележки с подвижной мачтой грузоподъемностью 3900–5500 фунтов
  Базовая вместимость Максимальная вилка Напряжение Длина до Шасси Шасси Брутто
Модель (фунты) Высота (дюйм) (Вольт) Передняя вилка (в) Высота (дюйм) Вес (фунты)
ЭТВ 318 3 900 511 48 95. 2 50 511 7 765
ЭТВ 320 4 400 511 48 96,8 50,8 511 8 047
ЭТМ 325 5 500 358 48 100.3 47,2 511 8 587
ЭТВ 325 5 500 511 48 100,3 53,1 511 8 157
Многоцелевые грузовики с подвижной мачтой грузоподъемностью 3500–4400 фунтов
  Базовая вместимость Максимальная вилка Напряжение Длина до Шасси Шасси Брутто
Модель (фунты) Высота (дюйм) (Вольт) Передняя вилка (в) Высота (дюйм) Вес (фунты)
ЭТВ С16 3 500 304. 9 48 51,9 50 91 7,926
ЭТВ С20 4 400 320,7 48 53,5 50 94,5 8 741
Многоцелевые грузовики с подвижной мачтой грузоподъемностью 4400–5500 фунтов с большим вылетом
  Базовая вместимость Максимальная вилка Напряжение Длина до Шасси Шасси Брутто
Модель (фунты) Высота (дюйм) (Вольт) Передняя вилка (в) Высота (дюйм) Вес (фунты)
ЭТВ Q20 4 400 421 48 50. 5 50 166 8 950
ЭТВ Q25 5 500 421 48 50 53,9 166 9 150
3.Электрический вилочный погрузчик с выдвижной тележкой грузоподъемностью 36 000–4 500 фунтов
  Базовая вместимость Максимальная вилка Напряжение Длина до Шасси Шасси Брутто
Модель (фунты) Высота (дюйм) (Вольт) Передняя вилка (в) Высота (дюйм) Вес (фунты)
ЭТР 230 3000 302 36 74. 1 41,5 270 8 850
ЭТР 235 3 500 302 36 76,1 41,5 270 8 850
ЭТР 340 4000 366 36 76.1 41,5 450 9050
ЭТР 345 4 500 450 36 76,1 41,5 450 9050
ЭТР 335d 3 500 450 36 78.1 41,5 450 9 400

Мы предлагаем продажу, аренду, лизинг и полную линейку продуктов Jungheinrich, предназначенных для удовлетворения ваших потребностей в логистике, грузоподъемностью от 2000 до 14 400 фунтов.
Мы также предлагаем запасные части и услуги Jungheinrich. Пожалуйста, свяжитесь с нами по телефону 305-592-5379 для получения дополнительной информации.

Все, что вам нужно знать об удлинителях вилочного погрузчика

Разместил: admin на 15 марта 2021

Хотите повысить универсальность и грузоподъемность ваших грузовиков? Попробуйте добавить удлинители вилочного погрузчика в свой набор инструментов.

Удлинители вилочного погрузчика

: вот что вам нужно знать

Также называемые удлинителями вилочного погрузчика или длинными подъемниками на вилочном погрузчике, удлинители вилочного погрузчика представляют собой специальные приспособления, которые устанавливаются прямо над вилами подъемника.

Длинные подъемники на вилочном погрузчике крепятся к обычным вилам для увеличения грузоподъемности и устойчивости. Удлинители для вилочных погрузчиков облегчают грузовым автомобилям работу с большими и нестандартными грузами. Они также обеспечивают устойчивость и снижают риск повреждения груза.

Различные размеры и грузоподъемность удлинителей вилочных погрузчиков доступны для различных применений. Например, удлинители вил для вилочного погрузчика повышенной проходимости отличаются от удлинителей складских подъемников для помещений. Для каждого типа работы существуют свои требования безопасности к удлинителям вил, но OSHA предъявляет минимальные требования безопасности к удлинителям вил.

При правильном использовании удлинители вилочного погрузчика — отличный способ повысить производительность. Однако при неправильном использовании они могут поставить под угрозу безопасность.

Удлинители вилочного погрузчика изготовлены из сверхпрочной стали и имеют предохранительную пятку. Тем не менее, они приходят с некоторыми проблемами безопасности. Удлинители вилочного погрузчика могут сделать груз неустойчивым. Слишком большая нагрузка на удлинители вилочного погрузчика может привести к его опрокидыванию. Удлинители вилки могут даже ухудшить обзор водителя.

Еще одним распространенным приспособлением является удлинитель стрелы вилочного погрузчика. Этот тип удлинителя устанавливается на вилки и может быть телескопическим. Это означает, что стрелу можно удлинить, чтобы увеличить ее длину, и использовать для работы с длинными грузами.

Что считается удлинителем вилочного погрузчика?

Удлинитель для вилочного погрузчика — это аксессуар для вилочного погрузчика, предназначенный для увеличения вылета и грузоподъемности подъемника. Используемые удлинители различаются в зависимости от типа подъемника. Кроме того, удлинители вилочных погрузчиков маркируются в соответствии с производителем, грузоподъемностью и другими отличительными характеристиками.

Сертификационный курс

по вилочным погрузчикам дает представление об удлинителях вил и других принадлежностях для погрузчиков. В ходе обучения операторы вилочных погрузчиков узнают, как безопасно использовать и обслуживать различные аксессуары для погрузчиков.Он также подтверждает, что операторы вилочных погрузчиков могут соответствовать требованиям OSHA.

Как используются удлинители вилочного погрузчика?

Удлинители вилочного погрузчика

предлагают экономичные решения для увеличения вылета подъемника. Они лучше всего подходят для случайных больших нагрузок , для которых требуется длинная вилка. Удлинители вил рассчитаны на легкие нагрузки. Если нагрузка превышает максимальный центр нагрузки, более длинные вилочные погрузчики безопаснее, чем удлинители вил.

Использование удлинителей вилочного погрузчика может сэкономить время и место для хранения.Это также может снизить затраты на рабочую силу и повысить производительность. Удлинители вил экономят место, позволяя устанавливать паллетные стеллажи двойной глубины с каждой стороны прохода. Это может увеличить вместимость склада до 30 % по сравнению со стеллажами одинарной глубины.

Удлинители вилочного погрузчика

помогают операторам экономить время. Это связано с тем, что эти расширения позволяют операторам:

  • Перемещение грузов разных размеров и форм с помощью одной тележки
  • Загружайте и выгружайте больше поддонов за один комплект, чем когда-либо прежде
  • Загружать и разгружать прицепы только с одной стороны

Независимо от размера груз никогда не должен превышать максимально допустимый вес груза.Длинные вилы на вилочном погрузчике не предназначены для повседневного использования. Они быстро изнашиваются при чрезмерном использовании.

Удлинители для вилочных погрузчиков и удлинители для вилочных погрузчиков легко крепятся к подъемнику. Они надеваются на обычные вилы грузовика и фиксируются под вилочной подвеской. Многие удлинители вилок имеют приваренную петлю на конце. Это удерживает его на месте и упрощает установку или удаление расширений.

При правильном использовании длинные вилы на вилочном погрузчике не выдвигают центр нагрузки за пределы номинальных значений вилочного погрузчика. В результате они не увеличивают вероятность опрокидывания погрузчика.

Законны ли удлинители вилочного погрузчика?

Удлинители стрелы вилочного погрузчика разрешены законом, но к ним прилагаются правила для предотвращения несчастных случаев. Они не должны превышать длину вил в 1,5 раза и должны выдерживать равномерно распределенную нагрузку, в три раза превышающую их номинальную грузоподъемность. Кроме того, номинальный центр нагрузки должен составлять 50 % от длины опорной нагрузки удлинителя вилки.

Удлинители вилочного погрузчика должны быть четко проштампованы и маркированы следующим образом:

  • Индивидуальная грузоподъемность
  • Опорная вилка, размер
  • Знак производителя
  • Серийный номер
  • Год изготовления
  • Требуемое поперечное сечение и минимальная длина лезвия для основной вилки

Если удлинители вил для вилочного погрузчика не установлены на заводе, погрузчик должен иметь идентификационную маркировку:

  • Любые приспособления
  • Приблизительный вес погрузчика
  • Приблизительный общий вес навесного оборудования и тележки на максимальной высоте с центрированным в поперечном направлении грузом

Любые изменения, влияющие на грузоподъемность или безопасность вилочного погрузчика, должны быть одобрены в письменной форме компанией, производящей вилочный погрузчик. Это помогает гарантировать, что рабочие не превысят пределы нагрузки на вилочный погрузчик для любого типа удлинителей вилочного погрузчика. Использование удлинителей вилок без письменного разрешения нарушает стандарты OSHA.

Какова максимальная длина удлинителей вилочного погрузчика?

Максимальная длина удлинителя вилочного погрузчика в 1,5 раза больше длины вил. Кроме того, важно помнить, что удлинители вилочных погрузчиков предназначены для легких грузов. Если нагрузка превышает максимально допустимый центр тяжести, следует использовать более длинные вилы вместо удлинителей вилочного погрузчика.

Как установить удлинители вилочного погрузчика

Удлинители вил

подходят для передней части вилочного погрузчика и должны быть установлены правильно. В противном случае удлинители могут упасть или повредиться во время использования.

Как правило, удлинители вилки можно разместить поверх вилки и зафиксировать у основания лезвий. Для закрепления удлинителей на месте используются различные механизмы, в том числе петли и штифты.

Также очень важно следовать инструкциям по установке, прилагаемым к удлинителям вилочного погрузчика.Кроме того, операторы вилочных погрузчиков должны убедиться, что удлинители надежно закреплены, прежде чем использовать свой подъемник или его удлинители.

Советы по безопасности при использовании удлинителей вилочного погрузчика на вилочном погрузчике

Удлинители вилки могут быть опасны. Самая большая опасность, связанная с удлинителями вил: снижение грузоподъемности из-за веса навесного оборудования. Другие опасности включают опрокидывание вилочного погрузчика и падение груза. Удлинители вил также могут увеличить центр нагрузки, перемещая груз дальше от точки опоры.Это повышает риск опрокидывания грузовика.

Чтобы предотвратить несчастные случаи при использовании удлинителя вилочного погрузчика, операторы вилочного погрузчика должны:

  • Проверьте грузоподъемность погрузчика и избегайте его перегрузки. Вы всегда должны обращаться к диаграмме нагрузки, в которой указаны максимальные пределы подъема в различных центрах нагрузки.
  • Используйте удлинители вилочного погрузчика, соответствующие ширине вил. Внутренняя ширина удлинителя вилки не должна превышать ширину вилки более чем на полдюйма.
  • Избегайте захвата груза кончиком удлинителя. Центр нагрузки должен находиться над вилкой и не должен превышать 50% длины удлинителя вилки.
  • Знайте механические ограничения удлинителей вилочного погрузчика.
  • Рассматривайте незагруженный вилочный погрузчик с удлинителями вил как частично загруженный.
  • Обучите рабочих ограничениям длительных подъемов на вилочном погрузчике.
  • Переобучите рабочих, если к вилочному погрузчику добавляется новое навесное оборудование.
  • Осматривайте удлинители вилочного погрузчика каждые шесть месяцев и ищите проблемы с несущими компонентами и трещины в несущих сварных швах.

Вышеупомянутые советы могут помочь работникам безопасно использовать удлинители вилочного погрузчика. Кроме того, зачисление рабочих в углубленную программу обучения сертификации вилочных погрузчиков может усилить ценность этих советов. Программа также может гарантировать, что рабочие хорошо оснащены, чтобы избежать несчастных случаев с вилочным погрузчиком.

Расширения вилочного погрузчика Часто задаваемые вопросы

Удлинители для вилочных погрузчиков могут понравиться многим. Чтобы получить максимальную отдачу от ваших расширителей, вы должны узнать о них как можно больше.Теперь давайте рассмотрим некоторые из наиболее распространенных вопросов, касающихся вилочных погрузчиков и удлинителей вилочных погрузчиков.

В: Как установить удлинители для вилочного погрузчика?

A: Чтобы установить удлинители вилочного погрузчика, вам необходимо поднять вилы вилочного погрузчика примерно на 1 дюйм. с земли. Затем поднимите носовую часть удлинителя вилочного погрузчика под углом 45°. Поместите противоположный конец удлинителя на кончик вилки. Наденьте удлинитель на вилку, пока он не достигнет пятки вилки.Снимите стопорный штифт, убедитесь, что удлинитель полностью вернулся к пятке вилки, и переустановите штифт. Установите оба удлинителя, затем совместите вилки подъемника с открытым концом удлинителей. Ведите подъемник вперед, пока удлинители не достигнут пятки вил. Поднимите удлинители на несколько футов и потяните их наружу, чтобы убедиться, что они правильно установлены.

Ознакомьтесь с инструкциями производителя по установке удлинителей вилочного погрузчика. Они содержат пошаговое руководство по установке удлинителей вилочного погрузчика.

В: Сколько может весить 5000 фунтов? автопогрузчик?

A: Вилочный погрузчик грузоподъемностью 5000 фунтов. обычно может поднять такой вес с 48-дюймовым. вилки. Если вилы подъемника удлинить до 60 дюймов, его грузоподъемность может упасть до 4000 фунтов.

В: Можно ли сваривать вилы погрузчика?

A: Вилы вилочного погрузчика могут быть приварены. Тем не менее, любой сварочный или другой ремонт или техническое обслуживание вилочного погрузчика должен выполняться опытным техническим специалистом.

В: Какова длина вил погрузчика?

A: Длина вилки зависит от размера подъемника. Обычные длины вилочных погрузчиков включают 48, 72 и 96 дюймов.

Обучение технике безопасности на вилочном погрузчике

отвечает на эти и многие другие вопросы. Это позволяет работникам узнать все тонкости безопасного использования удлинителей вилочного погрузчика и соблюдать правила OSHA.

Почему вам нужно обучение технике безопасности на вилочном погрузчике

Знаете ли вы правила OSHA для вилочных погрузчиков? Если нет, ознакомьтесь с нашим блогом о правилах OSHA для вилочных погрузчиков.Он охватывает некоторые из наиболее распространенных правил безопасности OSHA. Знание того, что ожидает OSHA, может помочь предотвратить несчастные случаи и обеспечить безопасность ваших работников.

Некоторые из пересмотренных правил OSHA для вилочных погрузчиков включают:

  • Основные принципы
  • Обозначения
  • Значение блоков питания и аккумуляторов
  • Надлежащие методы освещения
  • Погрузка и разгрузка

CertifyMe. net предлагает обширные онлайн-курсы обучения, которые дают советы по безопасной работе каждый день.Эти советы включают в себя:

  • Как проверять вилочные погрузчики
  • Как средства индивидуальной защиты (СИЗ) влияют на безопасность вилочного погрузчика
  • Проверка уровня жидкости и аккумулятора
  • Почему рабочие должны использовать взвешенное и устойчивое торможение

Чтобы узнать больше или записаться на наши курсы, свяжитесь с нами через Интернет или позвоните нам сегодня по телефону 1-888-699-4800.

Глоссарий терминологии и определений вилочных погрузчиков

Если вы новичок в отрасли вилочных погрузчиков, терминология вилочных погрузчиков может иногда показаться запутанной.Если вы опытный ветеран, все равно важно ознакомиться с терминологией и определениями вилочных погрузчиков в учебных целях. Чтобы помочь, мы предоставили этот глоссарий общих терминов вилочных погрузчиков.

Емкость аккумулятора

Этот термин является мерой заряда аккумуляторов погрузчика. Он представляет собой максимальное количество энергии (обычно измеряемое в ампер-часах), которое может быть извлечено из батареи во время работы.

Аккумуляторный отсек

Аккумуляторный отсек — это часть погрузчика, в которой находится аккумулятор или аккумуляторы.Отсек может сильно различаться по размеру и обычно измеряется путем умножения длины отсека на ширину и высоту (Д x Ш x В). Знание конкретных размеров может быть важно при выборе вилочного погрузчика, который подходит для ваших нужд, пространства и конкретного применения.

Идентификация модели аккумулятора

Каждый электрический вилочный погрузчик работает от аккумулятора, поэтому важно знать, какой тип аккумулятора требуется для вашего конкретного вилочного погрузчика. К счастью, аккумуляторы и типы аккумуляторов можно легко идентифицировать с помощью идентификационного кода модели аккумулятора, который выражается в виде типа аккумулятора, количества элементов, ампер-часа элемента. , количество пластин, расположение ячеек, особенности, порядковые буквы (при необходимости) и коды красок.

Емкость

При выборе погрузчика для покупки или аренды очень важно знать его грузоподъемность. Грузоподъемность — это оценка, определяющая количество веса, которое можно поднять на определенную высоту груза в определенном центре нагрузки.

Каретка

Перевозка — один из наиболее часто используемых терминов, поскольку он относится к вилочным погрузчикам. Это относится к опорной конструкции погрузчика перед мачтой, где установлены вилы.

Амортизирующие шины
Шины

Cushion — это шины для вилочных погрузчиков, предназначенные для использования внутри помещений с плоскими и ровными поверхностями.

Классификация вилочных погрузчиков

Вилочные погрузчики классифицируются Управлением по безопасности и гигиене труда (OSHA) в соответствии с различными факторами. Классификация вилочных погрузчиков для классов с I по класс VII приведена ниже:

  • Класс I – тележки с электродвигателем
  • Класс II – узкопроходные электрические тележки
  • Класс III – электрические ручные тележки, ручные тележки, тележки с водителем
  • Класс IV – грузовые автомобили с двигателем внутреннего сгорания с цельнолитыми/амортизирующими шинами
  • Класс V – грузовые автомобили внутреннего сгорания с пневматическими шинами
  • Класс VI – электрические тягачи и тягачи с двигателем внутреннего сгорания
  • Класс VII — вилочные погрузчики, предназначенные для эксплуатации вне помещений в тяжелых условиях
Свободный подъем

Этот термин относится к величине вертикального перемещения, на которое способен вилочный погрузчик, прежде чем будут задействованы дополнительные каналы мачты. По сути, это относится к способности погрузчика поднимать вилы, не поднимая мачты.

Крюковая вилка

Некоторые вилки подпадают под классификацию «вилки с крючками». Это вилы, которые фиксируются в каретке и цепляются за стержни.

Это просто введение в терминологию вилочных погрузчиков. Вилочные погрузчики могут быть настроены в зависимости от вашего применения, но мы надеемся, что этот глоссарий поможет вам лучше понять основы. Нужна помощь в выборе лучшего вилочного погрузчика для вашего приложения? Обратитесь за помощью к местному дилеру вилочных погрузчиков.

Подъемный цилиндр

Подъемные цилиндры отвечают за гидравлическое управление подъемом и опусканием мачты.

Спинка багажника

Спинка багажника — очень важная часть любого вилочного погрузчика. Он крепится к тележке вилочного погрузчика и отвечает за фиксацию груза, когда груз наклоняется назад или вверх. Спинка погрузчика также помогает защитить мачту и шланги цилиндра.

Мачта

Мачта — это вертикальная конструкция вилочного погрузчика, обеспечивающая опору для роликов тележки и позволяющая вилочному погрузчику поднимать и опускать вилы и груз, который он перевозит.

Макс. высота полного подъема (MLH)

Этот термин относится к расстоянию от пола до самого верха поверхности вил, когда телескопическая мачта полностью выдвинута.

Общая уменьшенная высота (OAL)

Вы можете часто слышать этот термин в сочетании со словом «мачта». Общая высота в опущенном состоянии — это высота в верхней части мачты, когда мачта полностью опущена. Измерения производятся от пола до вершины мачты.

Защитный кожух

Защитный кожух — это каркас, устанавливаемый на грузовой автомобиль и обеспечивающий защиту оператора вилочного погрузчика в случае падения предметов.

Пневматические шины

Пневматические шины для вилочных погрузчиков предназначены для использования вне помещений и на неровных поверхностях. Они могут быть заполнены резиновой смесью (то есть «твердые пневматики») или заполнены воздухом. Наполненные воздухом пневматические шины обычно являются стандартом для грузовиков с двигателем внутреннего сгорания, однако иногда в зависимости от области применения используются цельные пневматические шины. Если на вашей машине много мусора и вы часто прокалываете шины, цельнолитые пневматические шины могут обеспечить вам более длительный срок службы шин.

Паспортная табличка

Паспортная табличка вилочного погрузчика имеет разные названия, в том числе:

  • Вместительная пластина
  • Фирменная табличка
  • Табличка с данными емкости
  • Весовая плита
  • Фирменная табличка

Независимо от названия, эта табличка предоставляет информацию водителю вилочного погрузчика, чтобы он знал максимальную нагрузку, которую вилочный погрузчик может перевозить по закону, чтобы груз не стал опасным для операторов и других лиц.
