Ленты резинотросовые

Ленты резинотросовые, предназначенные для транспортирования: угля, руды, солей, глины, цемента, железной руды и других полимерных ископаемых, породы. Используются на ленточных конвейерах с плоскими и желобчатыми роликоопорами, установленных в подземных выработках и на поверхности шахт, на обогатительных фабриках, угольных складах, электрических и тепловых станциях, работающих на угле и так далее.

Конструкция резинотросовой ленты

Резинотросовая лента состоит из каркаса, рабочей и нерабочей резиновых обкладок с бортами.
Каркас представляет собой завулканизированные в резину металлические тросы (латунированные или оцинкованные), половина которых  имеет правую скрутку, а другая половина левую, расположенных вдоль ленты и воспринимающие растягивающую нагрузку на ленту.

  Резиновые слои над и под тросами защищают их от коррозии и разрушения. Для усиления лент в поперечном направлении применяется брекерная ткань или металлокордное полотно.

Резинотросовые ленты имеют высокую прочность, низкое удлинение при рабочих нагрузках, большую гибкость в продольном и поперечном направлениях, что позволяет транспортировать грузы на большие расстояния, сократить размеры натяжного устройства конвейерной установки.

Резинотросовые ленты применяются в тех случаях, когда:

1. Трасса конвейера проходит по местности со сложным рельефом;

2. Требуется большая  производительность конвейера;

3. Необходимы конвейеры большой протяженностью и значительными углами наклона трасы;

4. Требуется запас прочности при транспортировке крупнокускового насыпного груза.

По расположению тросов в сердечнике ленты соответствуют нормам ТУ 38605166-91 или DIN 22131и DIN 22129.

Виды резинотросовых лент, условия применения



Вид ленты	Категория условий эксплуатации	Тип ленты	Обозначения ленты по виду	Класс резины наружных обкладок	Температура окружающего воздуха, °С	Вид транспортируемого материала
РТЛ 800 РТЛ 1000 РТЛ 1250 РТЛ 1500 РТЛ 1600 РТЛ 1800 РТЛ 2000	Тяжелые	Общего назначения	РТЛ	А, Б, И	от -45 до +60	Бурый и каменный уголь размером до 500 мм, формовочная земля, мягкие вскрышные породы, глина, песок, гравий, цемент и другие малоабразивные материалы с размером кусков до 500 мм Железная руда, антрацит кусками размером до 500 мм, горные породы средней крепости, кокс, шихта, известняк, агломерат, окатыши и другие абразивные материалы с размером кусков до 350 мм
		Морозостойкие	РТЛМ	М	от -60 до +60
		Трудновоспломеняющеися	РТЛТБ	ТБ	от -25 до +60
		Трудновоспломеняющеися Морозостойкие	РТЛТБМ	ТБМ	от -45 до +60
		Трудногорючие	РТЛШТТ	ТТ	от -25 до +60
РТЛ 2500 РТЛ 3150 РТЛ 3500 РТЛ 4000 РТЛ 4500 РТЛ 5000 РТЛ 5400 РТЛ 6300	Очень тяжелые	Общего назначения	РТЛ	А, Б, И	от -45 до +60	Бурый и каменный уголь кусками размером до 700 мм, руды черных и цветных металлов, крепкие горные породы (крепость выше 10 по шкале Протодьяконова), железные руды с включением кварцита и другие высокоабразивные материалы
		Морозостойкие	РТЛМ	М	от -60 до +60
		Трудновоспломеняющеися	РТЛТБ	ТБ	от -25 до +60
		Трудновоспломеняющеися Морозостойкие	РТЛТБМ	ТБМ	от -45 до +60
		Трудногорючие	РТЛШТТ	ТТ	от -25 до +60



Физико-механические показатели резины наружных обкладок резинотросовых лент



Наименование показателя	Класс резины
	А	Б	И	М	ТБ	ТБМ	ТГ	Т1	Т2
Условная прочность при растяжении, МПа, не менее	25,0	20,0	18,0	18,0	15,0	15,0	15,0	15,0	12,0
Относительное удлинение при разрыве, %, не менее	450	400	400	350	300	300	300	50	450
Твердость, единицы по Шору А	50-65	55-70	55-70	50-65	60-75	60-75	60-75	55-65	60-70
Потери объема при истирании, мм3, не более	120	150	90	150	200	150	200	160	160
Коэффициент морозостойкости при растяжении, не менее	–	–	–	–50º	–	–50º	–



Основные технические параметры резинотросовых лент



Наименование показателя	Тип ленты
	РТЛ 1000	РТЛ 1500	РТЛ 1500-01	РТЛ 2000	РТЛ 2500	РТЛ 3150	РТЛ 4000	РТЛ 5000
Расчетная прочность ленты, Н/мм	1000	1500	1500	2000	2500	3150	4000	5000
Диаметр троса, мм	4,20	4,20	6,00	7,5	7,5	8,25	10,60	10,60
Агрегатная прочность троса конструкции 7´19, Н, не менее	15680	15680	25578	41160	41160	50960	96000	96000
Шаг тросов в ленте, мм	14,0	9,0	15,0	12,0	14,0	14,0	20,0	17,0
Расчетная толщина наружных резиновых рабочей / нерабочей обкладок, мм	7/7	8/8	8/8	7/7; 8/6	7/7; 10/10	7/7; 10/10	10/10	10/10
Общая толщина ленты, мм:	18,2	20,2	22,0	21,5	21,5; 27,5	22,25; 28,25	30,6	30,6
Ширина ленты, мм	Количество тросов
1000	66	106	64	52	70	–	–	–
1200	82	128	78	64	84	84	58	68
1400	96	150	90	74	96	96	68	80
1600	–	172	104	86	112	112	78	92
1800	–	194	118	96	126	126	88	104
2000	–	216	132	108	140	140	98	116
2500	–	–	164	136	176	176	122	144



Вес резинотросовых лент

Вид ленты	Прочность ленты  (Н/мм)	Вес ленты без обкладок (Кг/м2)
РТЛ 630	630	6,8
РТЛ 800	800	7
РТЛ 1000	1000	8
РТЛ 1250	1250	9,5
РТЛ 1600	1600	13
РТЛ 2000	2000	14,6
РТЛ 2500	2500	18,9
РТЛ 3150	3150	21,6
РТЛ 3500	3500	24,6
РТЛ 4000	4000	26,5
РТЛ 4500	4500	29,2
РТЛ 5000	5000	32,8
РТЛ 5400	5400	35,2
РТЛ 6300	6300	43



Вес 1 мм толщины обкладки равен примерно 1,1 кг/м2, для трудногорючих лент -примерно 1,5 кг/м2



Минимальный допустимый диаметр барабана

Для обеспечения длительной эксплуатации ленты рекомендуется применять барабаны следующих минимальных диаметров:



Тип ленты	Использование силы растяжения ленты в %
	Приводной барабан			Оборотный барабан			Отклоняющий барабан
	100	60	30	100	60	30	100	60	30
РТЛ 500	500	400	400	400	400	400	400	400	400
РТЛ 630	500	400	400	400	400	400	400	400	400
РТЛ 800	500	400	400	400	400	400	400	400	400
РТЛ 1000	630	500	400	500	500	400	400	400	400
РТЛ 1250	630	500	400	500	500	400	400	400	400
РТЛ 1600	800	630	500	630	500	400	400	400	400
РТЛ 2000	800	630	500	630	500	400	500	500	500
РТЛ 2500	1000	800	630	800	630	500	500	500	500
РТЛ 3150	1250	1000	800	1000	800	630	630	500	500
РТЛ 3500	1250	1000	800	1000	800	630	630	500	500
РТЛ 4000	1250	1000	800	1000	800	630	630	630	630
РТЛ 4500	1400	1250	1000	1250	1000	800	630	630	630
РТЛ 5000	1600	1400	1250	1400	1250	1000	630	630	630
РТЛ 5400	1600	1400	1250	1400	1250	1000	630	630	630



Диаметр рулона

Диаметр рулона можно расчитать по формуле:

где F – толщина ленты, L – длина рулона, M – диаметр металлического валка.

Ленты морозостойкие,  трудновоспламеняющиеся и трудногорючие изготавливаются в антистатическом исполнении. Данные ленты имеют все необходимые сертификаты  по России, что позволяет их эксплуатировать на опасных производственных объектах. Резинотросовые ленты для шахтных условий эксплуатации соответствуют требованиям пожаробезопасности, определенным для опасных производственных объектов, по антистатическим свойствам, распространению пламени, кислородному индексу.

Стыковка резинотросовых лент осуществляется методом горячей вулканизации. Материалы для стыковки поставляются.

Группа компаний “Балтрезинотехника”
телефон/факс: +7 (383) 334-66-04
e-mail: [email protected]

Резинотросовая конвейерная лента (Каркас ST) – QD Belt

Резинотросовая конвейерная лента (Каркас ST) – QD Belt – Каталог ТД Русторг

Резинотросовые конвейерные ленты имеют внутренний несущий каркас из стальных тросов (ST) в резиновой прокладке, которая покрыта рабочим и нерабочим обкладочным слоем. Обкладки соединяются с каркасом при помощи специальной внутренней прокладочной резины, которая обеспечивает высокую прочность связи между ними. В зависимости от условий применения, обкладки изготавливаются из различных типов резины. Резинотросовые конвейерные ленты производятся с прочностью в диапазоне 630 – 6300 N/мм и шириной 800 – 2400 мм. При необходимости в рабочую обкладку добавляются стальной, либо тканевый защитный слой – БРЕКЕР. Это значительно увеличивает уровень сопротивляемости конвейерной ленты к ударному воздействию и сквозным пробоям.

ПРИМЕНЕНИЕ РЕЗИНОТРОСОВЫХ КОНВЕЙЕРНЫХ ЛЕНТ:

QDbelt (каркас – ST): Широко применяются в угольной, горнодобывающей, портовой, металлургической, энергетической, химической и других отраслях, где требуется скоростная транспортировка большого количества материала на дальние расстояния.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА КОНВЕЙЕРНЫХ ЛЕНТ QDbelt с каркасом ST:

• Высокая прочность на разрыв – обеспечивает скоростную транспортировку большого количества материала на дальние расстояния;
• Низкий уровень удлинения (0,3%) – позволяет применять их на конвейерах с малым запасом хода системы натяжения;
• Высокая гибкость тросов – это позволяет использовать их на конвейерах с барабанами малого диаметра;
• Высокая гибкость в поперечном направлении – обеспечивает высокий уровень принятия формы лотка, даже на конвейерах малой ширины;
• Высокая адгезия между резиной и стальными тросами – оцинкованные стальные тросы и натуральный каучук обладают хорошей адгезией, поэтому лента устойчива к ударам и сквозным пробоям. Резинотросовые конвейерные ленты QDbelt имеют длительный срок службы

ИСПОЛНЕНИЯ:

• общего применения (DIN X, Y)
• трудновоспламеняющаяся (DIN K)
• трудносгораемая (DIN S)
• морозостойкая (DIN X, R)
• износостойкая (DIN X, W)
• теплостойкая (HR 100, 150, 200)
• маслостойкая (DIN G)
• химостойкая (DIN C)

Предлагаемые стандарты:

GB/T9770, DIN22131, EN ISO 15236, SANS1366 и AS1333

Проходящая в Пекине 27 – 29 мая 2021 года Китайская международная горная выставка (CIME) является самой профессиональной горнорудной выставкой в Китае и одной из самых солидных и влиятельных горнорудных выставок в мире.

Читать дальше

На протяжении 15 лет ООО ТД «Русторг» не снижает темпов развития в области дистрибьюции шин и конвейерных лент на территории РФ. В 2021 году ТД «Русторг» запустил поставки КГШ с «К. О.Д.А.»

Читать дальше

Приглашаем посетить павильон Торгового Дома «Русторг»! Шины КГШ, системы контроля состояния шин K.O.D.A, сопутствующие товары, шины для погрузчиков, обязательно ознакомьтесь с новым направлением – шины для сельскохозяйственных работ!

Читать дальше

показывать наилучшие характеристики тормозного пути

обеспечивать отличные сцепляющие свойства с дорожным полотном

иметь отличную маневренность и балансировку

иметь высокую проходимость при передвижении по сложным рельефам и заснеженными дорогами

обладать гораздо более высокой прочностью и размерами по сравнению с обыкновенными шинами

выдерживать многотонный вес и большую грузоподъёмность специальных машин

Наши клиенты

ГФК

КТК

Кузбассразрезуголь

АО “АКОМ Междуречье”

Норникель

Полиметалл

Ачинский глиноземный комбинат

УралАсбест

наши сертификаты

Система доставки

Торговый Дом «Русторг» использует современные методы логистики, чтобы оперативно доставлять любое количество актуальных моделей шин по всей России! Нашим клиентам не стоит беспокоиться о сохранности шин – Торговый Дом «Русторг» обеспечит безопасную доставку продукта от завода до вашего места назначения.

Наши склады

Каждая шина на нашем складе промаркирована специалистами Торгового Дома «Русторг» и хранится в установленных заводом изготовителя условиях, ожидая отправки клиенту. Просторные склады вмещают огромные объёмы шин и ободьев для наших клиентов, места хватит всем!

Ценовая политика

Задача Торгового Дома «Русторг» – поставлять качественные шины и ободья по демократичным ценам. Работая напрямую с заводами-изготовителями, мы можем предложить лучшую цену на шины и ободья, конвейерную ленту и сопутствующие товары.

Ваш запрос получен.
Наш менеджер свяжется с вами в ближайшее время.
Режим работы: будние дни с 10:00 до 19:00

Оставьте ваши контактные данные и наш менеджер свяжется с вами в ближайшее время для обсуждения условий предзаказа.

Ремни Steelcord™️ — Dunlop Conveyor Belting

Ремни Steelcord™️

САМАЯ прочная конвейерная лента

ВЫДАЮЩАЯСЯ ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ

Подробнее

Сложная среда?

Выберите Dunlop Steelcord

Данлоп Стилкорд Доступны от 500 мм до 1600 мм

• Исключительная износостойкость
• Первый класс ХАРАКТЕРИСТИКИ УПРАВЛЕНИЯ
• Выдающийся ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ

Поперечный разрез Steelcord

Загрузить спецификацию

ИСПЫТАН НА ПРЕДЕЛАХ

Всемирная компания Fenner Dunlop Group имеет более чем 40-летний опыт производства высококачественных лент со стальным кордом. Здесь, в Нидерландах, мы объединяем этот опыт с новейшей, самой технологичной линией по производству металлокорда в мире. Эта комбинация используется для производства ремней, которые обеспечивают выдающуюся надежность и долговечность и превосходят почти все мыслимые международные стандарты.
НАЛИЧИЕ
Все ленты Dunlop из стального корда изготавливаются по индивидуальному заказу и могут поставляться с широким диапазоном износостойкости, порезов, разрывов и разрывов, а также маслостойкими и огнестойкими. Доступные шириной от 500 до 1600 мм, все ремни Dunlop из стального корда имеют формованные кромки.

Идеально подходит для следующих отраслей:

• Химия и удобрения
• Горнодобывающая промышленность
• Производство электроэнергии
• Карьер
• Сталь
• Перевалка

Запросить коммерческое предложение

Загрузить спецификацию

• Производится исключительно в Нидерландах
• Исключительная износостойкость – срок службы увеличивается на 50 % (или более)
• 100% стойкость к озону и ультрафиолетовому излучению
• Низкое удлинение
• Отличные характеристики управляемости — меньше обслуживания
• Широкий ассортимент крышек высочайшего качества, отвечающих самым жестким требованиям
• Предел прочности при растяжении от 500 Н/мм до 5400 Н/мм
• Предлагается шириной от 500 мм до 1600 мм
• Безопасен в обращении — соответствует требованиям REACH
• Индивидуальные спецификации доступны по запросу
• Двухлетняя гарантия на дефекты изготовления и/или материалов.

Использование брекерных слоев для повышения сопротивления разрыву

Брекерные слои встраиваются в резиновые покрытия в процессе производства по всей ширине и длине ремня, эффективно создавая защитный слой. Брекерные слои предназначены для значительного повышения сопротивления продольному разрыву. Для получения более подробной информации перейдите в наш Бюллетень технической информации.

Dunlop Staramid был специально разработан в качестве более легкой альтернативы ленте из стального корда. Он предназначен для использования на очень длинных конвейерах с межосевым расстоянием до нескольких тысяч метров. Выдающиеся характеристики ленты Staramid включают в себя низкое удлинение и малый вес, а также высокую динамическую эффективность сращивания. Ремни Staramid обладают исключительной долговечностью и в некоторых случаях.

Узнайте больше о Dunlop Staramid

Запрос котировок

Канат конвейерной ленты | Провод конвейера

Применение
Эти канаты для конвейерных лент используются для усиления резиновых лент конвейерных систем изнутри.

Характеристики
· Изготовлено из высокопрочной стальной проволоки
· Можем изготовить сверхдлинные металлокорды по требованию заказчика
· Мы используем герметичную упаковку для поддержания хорошего качества нашей продукции.
· Открытая структура позволяет резине проникать в швы между проволоками, обеспечивая лучшее сцепление и продлевая срок службы конвейерной ленты.

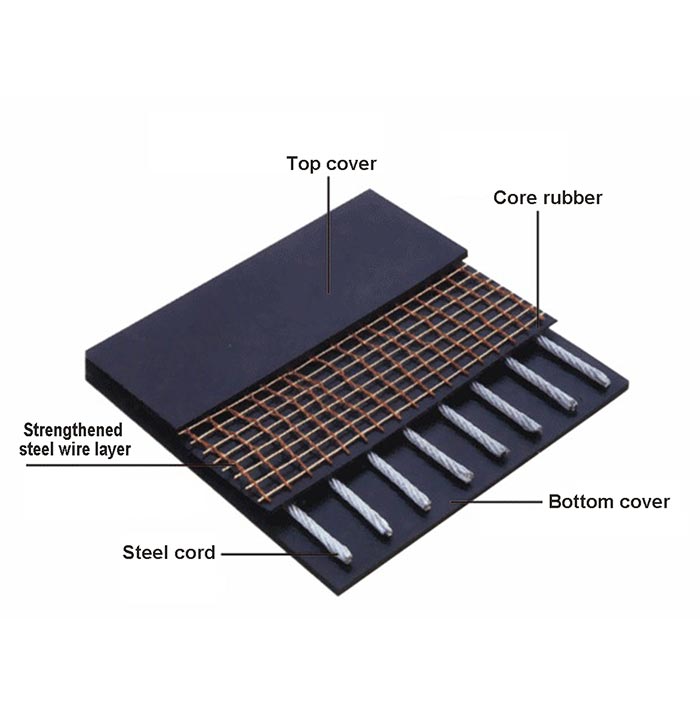

1. Покрытие из резины
2. Резиновый сердечник
3. Трос
4. Армированный слой
5. Армированный слой
6. Нижняя обшивка резиновая

Структура продукта

• К7×7
• К7×19
• К7×19Вт
• 1×19+7×7

Конструкции и диаметры

К7×7
Номинальный диаметр (мм)	Мин. Прочность на разрыв (Н)	Линейная плотность (г/м)
2,00	4160	15,2
2. 10	4570	16,7
2,20	4990	18,3
2,30	5510	20,1
2,40	5960	21,8
2,50	6430	23,4
2,60	7270	26,5
2,70	7780	28,3
2,80	8440	30,7
2,90	9000	32,9
3,00	9700	34,7
3.10	10250	36,9
3,20	10800	39,2
3,30	11400	43,0
3,40	12300	45,5
3,50	12800	47,8
3,60	13500	51,0
3,70	14250	53,5
3,80	15000	58,1
3,90	15800	61,0
4,00	16500	64,0
4. 10	17400	66,6
4,20	18200	69,8
4,30	19000	73,6
4,40	19800	76,5
4,50	20700	79,8
4,60	21600	82,7
4,70	22500	86,2
4,80	23200	90,5
4,90	24100	93,7
5,00	25000	97,3
5.10	25700	102
5,20	26700	105
5,30	27500	109
5,40	28400	115
5,50	29700	119
5,60	30300	124
5,70	30800	128
5,80	31800	132
5,90	32500	138
6,0	33000	143

К7×19
Номинальный диаметр (мм)	Мин. Прочность на разрыв (Н)	Линейная плотность (г/м)
4,00	15500	62
4,20	16800	68
4,40	18400	74
4,60	19700	79
4,80	21200	86
5,00	23900	97
5,20	25300	103
5,40	27000	110
5,60	29000	119
5,80	31600	130
6,00	33300	137
6,20	35700	147
6,40	37400	155
6,60	39500	164
6,80	42700	177
7,00	44900	187
7,20	47100	196
7,40	50600	211
7,60	53000	221
7,80	55100	231
8,00	57200	240
8,20	60100	253
8,40	62400	263
8,60	66100	280
8,80	68300	289
9,00	71200	303
9. 20	73900	316
9,40	77000	331
9,60	79700	343
9,80	82200	355
10.00	86300	372
10.20	88900	385
10.40	92500	401
10,60	95100	414
10,80	97700	425
11.00	101600	444
11.20	104300	457
11.40	108900	479
11,60	112500	496
11,80	115600	512
12. 00	118500	526
12.20	121100	540
12.40	125100	559
12,60	129500	581
12,70	130900	589
12,80	132700	589
13.00	136600	617
13.20	140200	635
13.40	143100	649
13,60	148800	678
13,80	152300	696
14.00	155400	712

К7×19Ш
Номинальный диаметр (мм)	Мин. Разрывная нагрузка (Н)	Линейная плотность (г/м)
6,0	34200	147
6,2	36500	157
6,4	38900	167
6,6	41400	178
6,8	43900	189
7,0	46500	200
7,2	49200	212
7,4	52000	223
7,6	54800	236
7,8	57800	248
8,0	60800	261
8,2	63800	274
8,4	67000	288
8,6	70200	302
8,8	73500	316
9,0	76900	330
9,2	80400	345
9,4	83900	361
9,6	87500	376
9,8
392
10,0	95000	408
10,2	98800	424
10,4	103000	441
10,6	107000	458
10,8	111000	476
11,0	115000	494
11,2	119000	512
11,4	123000	530
11,6	128000	549
11,8	132000	568
12,0	137000	588
12,2	141000	607
12,4	146000	627
12,6	151000	648
12,8	156000	668
13,0	160000	690
13,2	165000	711
13,4	171000	733
13,6	176000	755
13,8	181000	777
14,0	186000	800
14,5	200000	858
15,0	214000	918

1×19+7×7
Номинальный диаметр (мм)	Мин. Разрывная нагрузка (Н)	Линейная плотность
		(г/м)
6,00	34100	141
6,20	36200	150
6,40	38600	161
6,60	41250	172
6,80	43600	182
7,00	46250	194
7.20	48950	206
7,40	51400	217
7,60	54200	229
7,80	57100	242
8,00	60100	255
8. Добавить комментарий Отменить ответ
