Регулируемая пневмоподвеска – Пневматическая подвеска (пневмоподвеска) — DRIVE2

Содержание

Пневмоподвеска ? — Volkswagen Passat Variant, 1.8 л., 1992 года на DRIVE2

Что такое пневмоподвеска?

В общем случае под пневмоподвеской понимается замена штатных упругих элементов подвески (пружин, рессор или торсионов) на армированные резиновые пневмобаллоны, в которых роль упругого тела выполняет сжатый воздух, нагнетаемый из пневмосистемы.

Зачем это нужно?
Пневмоподвеска имеет по крайней мере пять важных преимуществ перед штатной:

Адаптивность
Пневмоподвеска дает широкий диапазон настройки жесткости, клиренса и допустимой нагрузки на ось. Замена стандартных пружин на заниженные и/или более жесткие не всегда позволяет с первого раза получить требуемые клиренс и жесткость с учетом нагрузки, и в результате фактическое занижение автомобиля может сильно отличаться от величин, указанных производителем подвески. Пневмобалоны, в отличие от пружин, дают куда более широкий диапазон оптимальных настроек и не так критичны к подбору их характеристик.

Управляемость
Большинство пневмобаллонов имеют прогрессивную характеристику – чем больше они сжимаются, тем их жесткость становится выше. Таким образом прогрессивность характеристики пневмоэлементов и возможность быстрой настройки давления в них прямо из салона автомобиля дает широчайший диапазон рабочих характеристик пневмоподвески. При повышенных требованиях к управляемости пневматические упругие элементы могут устанавливаться совместно со спортивными амортизаторами, а так же с более жесткими стабилизаторами поперечной устойчивости.

Четырехконтурные системы позволяют значительно снизить крены автомобиля в поворотах.

Настраиваимость
Каждый водитель имеет собственное виденье того, как его автомобиль должен ехать и управляться. С пневматической подвеской эти пожелания зачастую могут быть легко реализованы без замены компонентов подвески. Изменяя давление в системе, вы можете добиться того, что один и тот же автомобиль будет мягким и комфортным, жестким и собранным или где-то посередине.

Индивидуальность
Пожалуй самое эффектное свойство пневмоподвески это возможность быстрого изменения клиренса в очень широких пределах. Вы можете прямо из салона максимально занизить свой автомобиль как настоящий американский лоурайдер, вернуть в комфортное среднее положение или максимально поднять . Многие считают что только для американских лоурайдеров и существует пневмоподвеска, но на самом деле лоурайдеры представляют лишь маленькую долю рынка пневмоподвесок. Куда более типичное применение – это установка пневмоподвески для получения возможности быстрого изменения клиренса автомобиля, без какого либо ущерба управляемости, надежности и универсальности. Независимо от того, как низко изначально "стоит” автомобиль, пневмоподвеска позволяет легко и быстро увеличить клиренс для переезда лежачего полицейского, парковки на бордюре, заезда на дачу, проезда сугроба зимой или бездорожья летом. А затем вы так же быстро можете вернуться в среднее комфортное положение или эффектно опустить машину максимально низко.

Практичность
Пневмоподвеска позволяет более полно использовать грузоподъемность автомобиля и даже допускает легкий перегруз без ущерба комфорту и безопасности водителя и окружающих. Это свойство особенно актуально для пикапов и легких коммерческих грузовиков и фургонов. Пневмоподвеска так же помогает решить проблему излишней жесткости подвески на джипах и кемперах, облегчить буксировку тяжелых прицепов и авто-дач .

Как видно, все эти преимущества позволяют широко использовать мневмоподвеску на различных автомобилях для решения самых разнообразных задач – улучшить комфорт и безопасность, скорректировать управляемость, расширить возможности передвижения зимой и по плохим дорогам, улучшить внешний вид. Кроме того наличие пневмосистемы на борту автомобиля дает возможность использовать сжатый воздух для различных целей – от подкачки шин и установки пневматического клаксона до пневматического привода крышки багажника или ламбо-дверей.

Виды пневмобаллонов
Различают три основных вида пневматических упругих элементов: rolling-sleeve, tapered-sleeve, double-convoluted

Double-convoluted пневмобаллон в общем случае обладает большей грузоподъемностью, коротким ходом и наиболее прогрессивной характеристикой и поэтому оптимален для установки на передней (более загруженной) оси автомобилей.

Тapered-sleeve и rolling-sleeve пневмобаллоны меньше в диаметре, имеют больший ход и более линейную характеристику и оптимальны для установки на задней оси т.к. имеют больший ход и меньшую грузоподъемность. Однако в каждом конкретном случае тип и размер мпневмобаллонов выбирается индивидуально.

Компрессоры

Разумеется пневмобаллоны можно было бы "надувать” от внешнего источника на заправке или шиномонтаже, а то и вовсе шинным насосом, но очевидно, что реализовать все их возможности без бортовой пневмосистемы невозможно. Добавляя нагрузку на ось – будь это бензин, пассажиры или багаж, мы сжимаем воздух в пневмобаллонах и автомобиль "приседает”. Чтобы иметь возможность компенсировать это "приседание” или быстро изменить клиренс по своему желанию необходимо закачивать или стравливать воздух из пневмобаллонов. Для этих целей и устанавливается бортовая пневмосистема.

Бортовая пневмосистема состоит по крайней мере из одного компрессора, резервуара для хранения сжатого воздуха (ресивера) и своего рода системы управления и распределения воздуха.

Производительность компрессора, давление в системе, обьм ресиверов, размер клапанов, диаметры воздушных магистралей и прочие параметры конкретной системы подбираются индивидуально в зависимости от веса автомобиля, требований к быстродействию и возможностям подвески.

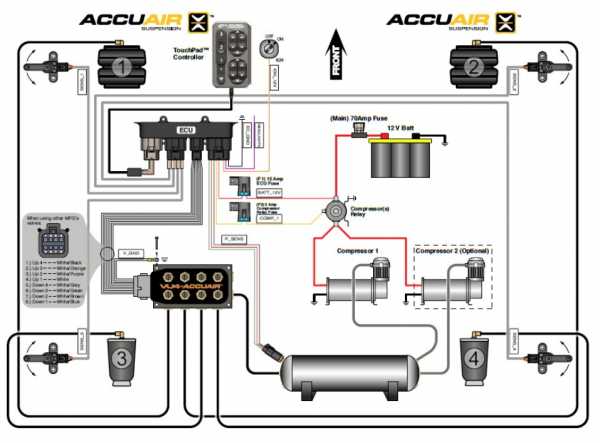

Состав базовой системы — четрые пневмобаллона, компрессор, ресивер, воздушные магистрали, четыре электромагнитных клапана, двухстрелочные манометры и кнопки управления.

Двух — и четрыхконтурные системы
Когда пневмоподвески стали впервые устанавливаться на автомобили, двухконтурные системы управления были наиболее распространенными. В этих системах оба пневмобаллона на каждой оси соединены одной магистралью, это наиболее простая система, требующая установки только одного распределительного клапана на ось. Однако у такой системы есть серьезный недостаток – во время движения в повороте внешний, более загруженный пневомобаллон стремиться перекачать воздух во внутренний, менее загруженный, что способствует увеличению кренов в повороте. На легких автомобилях проблему удавалось решить установкой более жестких стабилизаторов поперечной устойчивости, но в настоящее время наиболее совершенной является четырехконтурная система, которая управляет каждой воздушной камерой отдельно. В такой системе от каждого пневмобаллона идет своя магистраль со своим управляющим клапаном, что позволяет решить все проблемы с перераспределением воздуха а так же наиболее точно управлять клиренсом автомобиля даже при несимметричной загрузке.

Система контроля
Системы контроля служат для управления закачкой или стравливанием воздуха из пневмобаллонов.

Существуют бюджетные ручные двух- и четырехконтурные клапаны, устанавливаемые совместно с аналоговыми манометрами. Более совершенные и более удобные системы используют электромагнитные клапаны, управляемые переключателями или контроллерами. В самых совершенных системах давлением в системе и клиренсом самостоятельно управляет электронный контроллер, который получает информацию от датчиков положения кузова и/или датчиков давления в пневмобаллонах.

www.drive2.ru

Пневмоподвеска для чайников ч.1 — Лада 2101, 1.3 л., 1978 года на DRIVE2

Добрый день дамы и господа, мальчики и девочки. Сегодня чуть поговорим о некоторых вопросах связанных с пневмоподвеской, скажем так пневмоподвеска для чайников, для чайников которые хоть как то себе это представляют. На сегодняшний день в интернете уже море информации о том, как поставить и что для этого нужно, но все же постоянно поступают вопросы что да как, вообще для установки пневмы на машину нужно два условия, первое это прямые руки, ну и второе это деньги, при этом если руки не особо прямые тогда можно обойтись только вторым условием. Ну к примеру мы собрали определенную сумму денег на пневму, и руки у нас в принципе прямые, и как нам кажется сами можем её собрать. Расскажу вкратце, что да так не вдаваясь в подробности. Начинаем с того сколько контуров нам нужно и какие клапана используем и как вообще это все дело работает. Начнем с того как это дело работает и какие компоненты

используется.

В принципе все просто, воздушный компрессор накачивает воздух в ресивер, с ресивера воздух по пневмолиниям подается к впускным клапанам, после его открытия воздух попадает в подушки, машина поднимается. Для того что бы опустить машину нам нужно стравить воздух с подушек, для этого открываем выпускные клапана. Все очень даже легко.

1. Компрессор. Воздушные компрессоры – это специальные устройства, которые используются для подачи и сжатия газов под давлением. Это то устройство которое будет обеспечивать подачу воздуха во всю систему

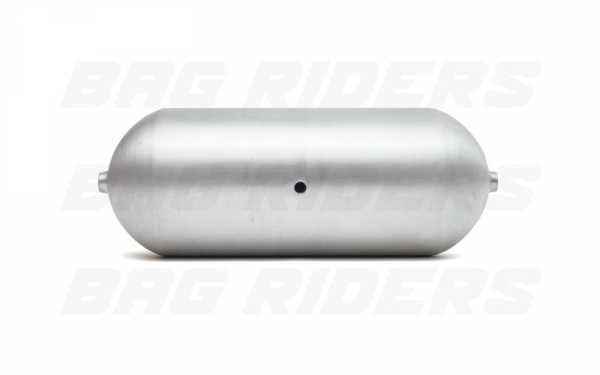

2. Воздушный ресивер – представляет собой емкость для сжатого воздуха.

3.Клапан — запорно-регулирующая трубопроводная арматура, механическое устройство для пропускания, перекрытия или регулирования потока жидкости, пара или газа в трубопроводах.

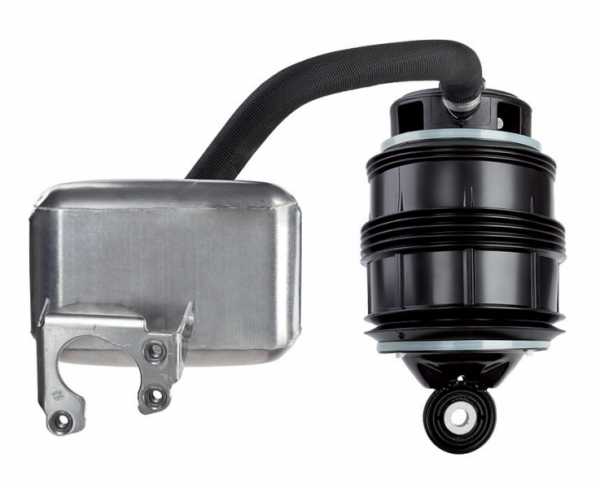

4. Пневмоподушка (пневмобаллон, пневморессора) — это основной упругий элемент пневматической подвески. Роль упругого тела выполняет сжатый воздух

Теперь о всем по чуть чуть.

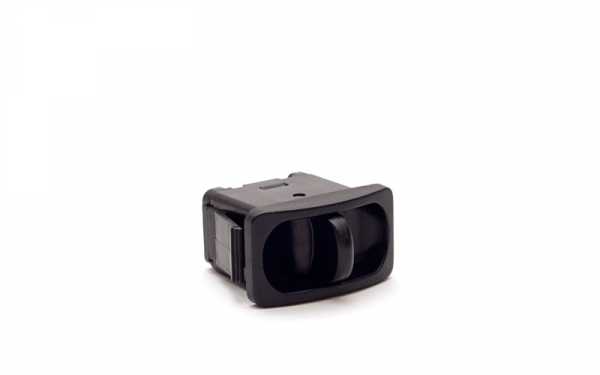

Основные виды клапанов используемых в пневмо системах машин это механические и электрические.
Механический клапан работает по принципу обычного водопроводного крана, закрыт или открыт, т.е. он заменяет один электроклапан.

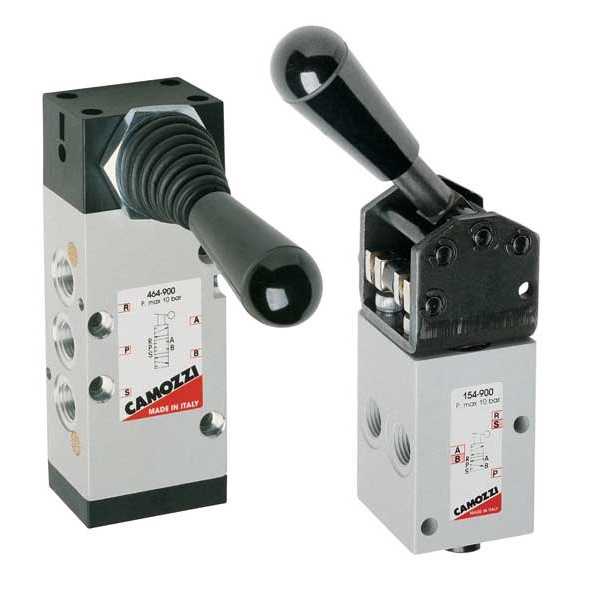

Бывают мех клапан по принципу пневмо распределителя, используются в основном в промышленности, ну и конечно в пневмосистемах автомобиля, он совмещают в себе два мех клапана (т.е. управляет одним контуром, совмещает в себе два клапана) одна из самых доступных фирм выпускающих такие пневмораспределители Camozzi (промышленные) и Air lift (для автомобильных пневмосистем)

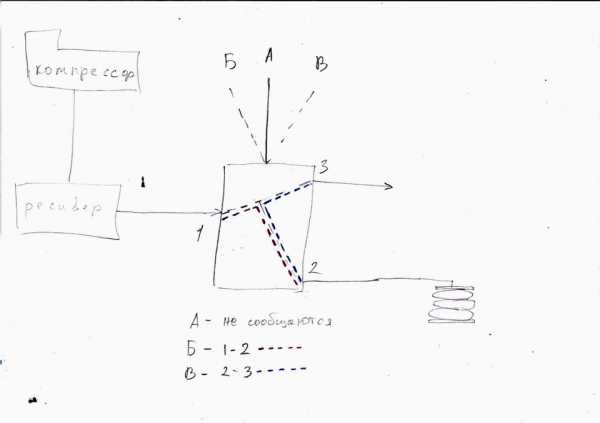

Зарисовка. (рассматриваем именно тип пневмо распределителя подходящего для установки в пневмосистему автомобиля).

Пневмо распределитель представляет собой блок с переключателем — распределителем (с фиксацией положение или без) и тремя выходами.
1 — выход для подачи воздуха от системы питания (компрессора, ресивера)
2 — выход на подушку
3 – свободный выход, для сброса воздуха с подушки в атмосферу
При положении переключателя в положении «А» выходы 1,2 и 3 не сообщаются т.е. выходы закрыты.
При перемещении переключателя в положение «Б» происходит сообщение выходов 1 и 2 т.е. воздух от источника поступает в подушку, происходит наполнения подушки воздухом (подъем).

При перемещении переключателя в положение «В» происходит сообщение выходов 2 и 3 т.е. воздух с подушки стравливается в атмосферу (опускание).
Как видите все просто, для подъёма машины мы передвигаем распределитель из положения «А» в положение «Б», как мы создали в подушки нужное давление, снова переводим распределитель в положение «А». Соответственно для опускания машины мы переводим распределитель в положение «В», воздух стравливается из подушки, машина опускается, и снова распределитель в положение «А».
Т.е. для постройки 4х контурной системы нам понадобится 4 пневмораспределителя.
Электроклапана.
Напоминаю, что электроклапан без подачи напряжения на катушку закрыт (такой клапан называется нормально закрытый клапан) именно такие и используются в пневмоподвески.
Бывает и нормально открытый клапан, такой клапан на оборот, закрывается при подаче на него напряжения, ну они нас не интересуют.

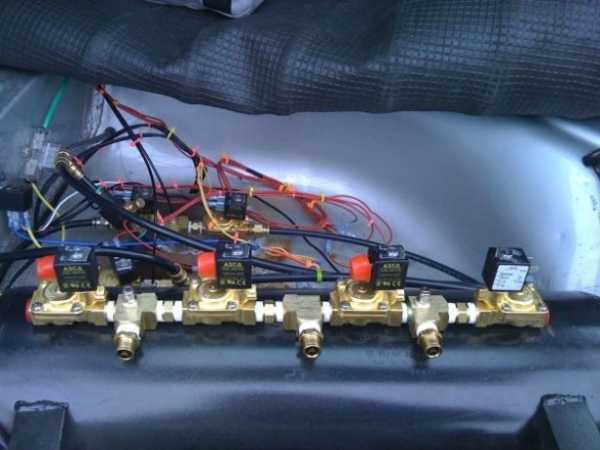

Блок клапанов — клапана оледененные в блок (2шт, 4шт, и т.д.)

Если денег особо нет то самый простой вариант это клапана от ГБО (газоболонное оборудование)

Фирм изготовителей море, по своему опыту советую выбирать Итальянские клапана, чем Турецкие.
Из минусов таких клапанов это зависание, основная причина это попадание влаги-конденсата в запорный механизм и появление там коррозии вследствие чего происходит подклинивание клапана. Решение проблемы это установка влагаотделителя и своевременная профилактика со смазкой движущихся механизмов. Ну и еще один недостаток таких клапанов это их проходное сечение, оно маленькое, следовательно, высокой скорости подъёма от таких клапанов ожидать не стоит.
Теперь поговорим о скорости работы пневмоподвески, тут все очень просто, существует четыре основных условия для постройки быстрой пневмы.
1. Клапана с большим проходным сечением
2. Клапана должны быть максимально близко расположены к подушкам
3. Пневмолинии с большим проходным сечением
4. Максимальное допустимое давление в ресивере
Не забываем, что объем ресивера влияет у нас на количество подъёмов, чем больше ресивер, тем больше раз машина сможет “отжаться” от земли за определенное количество времени. При этом чем больше ресивер тем производительней нужен компрессор для его заполнения.
Ресивер конечно лучше покупать из металлов не подверженных сильной коррозии –алюминий, нержавейка. Как бы мы не старались но влага все равно будет образовываться на его внутренних стенках.

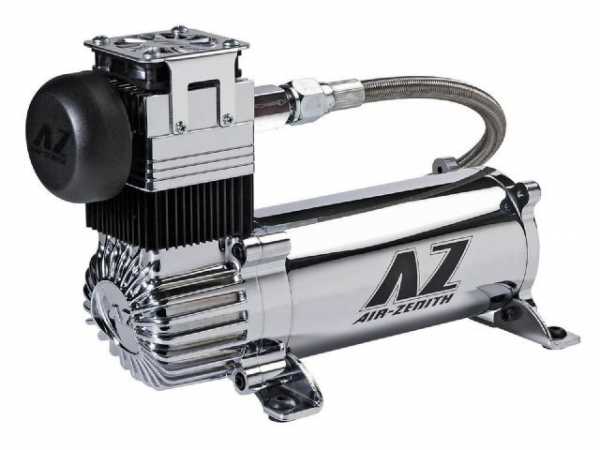

Чуть о компрессорах. Производительность компрессора измеряется в л/ч, некоторые производители хитрят и указывают производительность без противодавлении, т.е. скажем так сколько вообще компрессор перекачивает через себя воздуха за час. Хотя некоторые указывают усреднённые данные производительности и с противодавлением. Маленький пример с цифрами с неба.
Компрессор №1 по данным производителя прокачивает 100 л\ч, и все больше инфы нет. Компрессор №2 прокачивает 90 л/ч при противодавлении от 0 до 5 атмосфер, 85 л/ч от 5 до 8 атмосфер, 80 л/ч от 8 до 11 атмосфер, 70 л/ч от 11 до 14 атмосфер.
Вроде компрессор №1 быстрее накачает ресивер, но на самом деле все совсем не т

www.drive2.ru

принцип работы, устройство, плюсы и минусы, отзывы владельцев. Комплект пневмоподвески для автомобиля

Последние модели автомобилей среднего класса практически все без исключения оснащаются пневматической подвеской. Во всяком случае, такая возможность предлагается опционально у крупных производителей. Также и машины, конструкция которых изначально не ориентировалась на интеграцию подобных систем, нередко обеспечиваются пневматикой. У нее есть немало преимуществ, поэтому опытные автолюбители при наличии возможности такого рестайлинга не советуют от него отказываться. С большей долей вероятности уже в ближайшие годы доминирующим механизмом ходовой несущей части будет именно пневмоподвеска. Принцип работы этого механизма довольно сложен, что обуславливается сопряжением разноплановых систем. Достаточно сказать, что взаимодействовать приходится традиционным компрессорным установкам с типовой автомобильной механикой. Этим отчасти обуславливаются и недостатки подобных механизмов. Впрочем, его стоит рассмотреть подробнее.

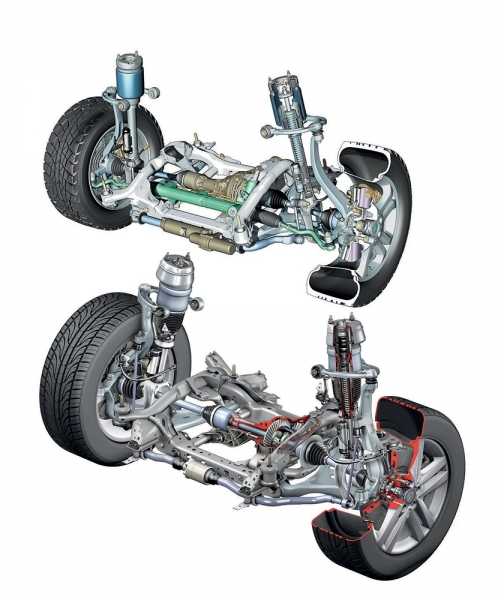

Устройство подвески

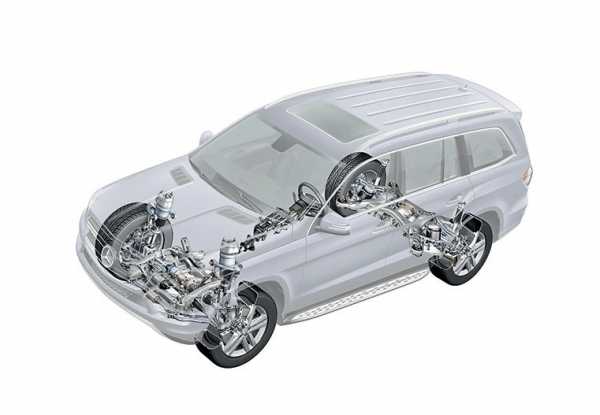

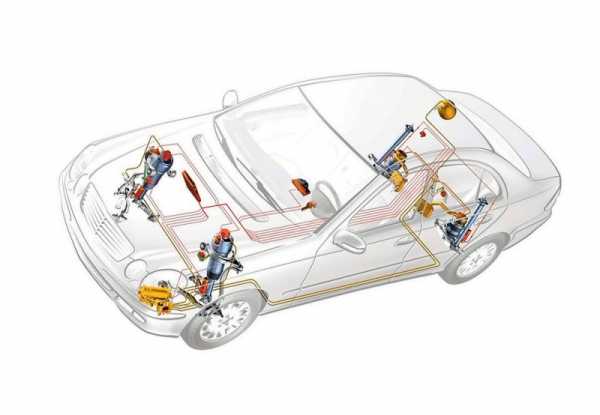

Система формируется целой группой компонентов, которые в итоге обеспечивают подвесочный функционал. Механическую основу составляют исполнительные механизмы подвески, благодаря которым возможна регулировка и поддержка клиренса. Одним из ключевых элементов является компрессор, подающий воздушную смесь в ресивер – так называемый пневмобаллон. К слову, наиболее современными ресиверами рукавного типа оснащается пневмоподвеска «Мерседес», у которой, впрочем, есть существенный недостаток. Поверхность баллона несмотря на присутствие защитных оболочек может накапливать песок, трение которого в долгосрочной перспективе изнашивает металлические стены, приводя к необходимости замены. С другой стороны, этот момент наступает лишь через несколько лет, поэтому обновление может выполняться комплексно с другими устаревшими механизмами. Из ресивера же воздушная среда отправляется к исполнительной группе механизмов, которые и оказывают необходимое физическое воздействие на конструкцию ходовой части.

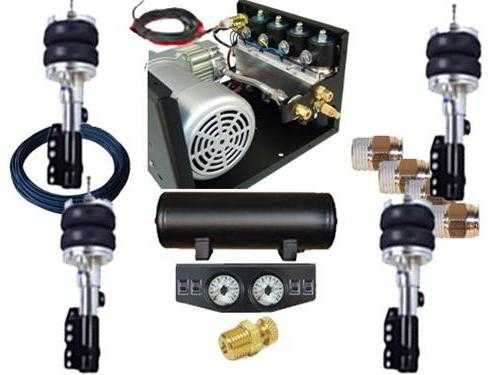

Комплект пневмоподвески

Полная комплектация пневматической подвески включает еще больше компонентов, чем базовая конструкция. Все дополнительные компоненты можно разделить на две части – функциональную арматуру и средства измерения. Что касается первой категории, то ее представляют механические клапаны с фитингами, трубки, защитные средства для самого компрессора и влагоуловитель. Надо понимать, что влага для таких подвесок является наиболее опасной средой воздействия. К приборам измерения относятся манометры. Данный аппарат необходим для регулировки показателей давления – он может быть механическим или электронным. Современный комплект пневмоподвески чаще включает цифровые манометры, работа которых тесно связана с датчиками давления. Присутствие детектора указывает на возможность автоматической подстройки параметров компрессора под определенные условия работы.

Принцип работы

Как и большинство пневматических систем, автомобильная подвеска такого типа работает за счет подачи воздушной массы, то есть сжатого воздуха. Источником рабочей среды выступает компрессорная установка – она интегрируется в систему подвески. А приемником и непосредственным механическим регулятором клиренса является так называемая рессорная подушка. На каждом колесе имеется своя часть от общей инфраструктуры рессор, которую и обслуживает пневмоподвеска. Принцип работы получается следующий: компрессор подает воздух на ресивер, затем на систему распределения, а она, в свою очередь, наполняет или освобождает рессорные подушки. Что касается системы распределения, то ее формируют каналы подачи воздуха, а также система датчиков и контролирующих узлов, которые физически отвечают за манипуляции подвеской.

Виды пневмоподвесок

Классификация пневмоподвесок определяется возможностью оснащения колес рессорными подушками. Так, простейшая одноконтурная система может интегрироваться лишь в одну ось машины. Пользователь может установить ее на заднюю или переднюю ось на выбор. Классические пневмоподвески устанавливались на заднюю ось грузовиков, что позволяло регулировать ее жесткость с корректировкой на загруженность кузова. Несколько иначе может функционировать двухконтурная пневмоподвеска. Принцип работы данного механизма дает возможность интеграции рессорных узлов на одну или две оси. Если же механизм устанавливается на одну ось, то водитель получает возможность независимой регулировки колес, но только на выбранной оси. Соответственно, двухконтурная система позволяет обеспечивать независимость регулировки одновременно для двух осей. Больше всего возможностей управления дает четырехконтурная система. Поэтому для ее контроля используется автоматика, с помощью датчиков отслеживающая позиции и рабочие параметры на каждой рессорной точке.

Установка пневмоподвески

Установочный процесс состоит из следующих этапов:

  • Запиливается лонжерон подходящего размера, после чего в него вваривается труба. Не стоит забывать на этом этапе о промазке и зачистке металлических поверхностей.
  • Устанавливаются стойки. Можно выполнить данную операцию в сервисе, а можно самостоятельно – но в любом случае процедура будет долгой и весьма нудной.
  • Производится непосредственная установка пневмоподвески со всеми основными компонентами – ресивером, влагоуловителем, компрессором и комплектом клапанов. Фиксация элементов производится механически путем закручивания или сваркой – в зависимости от того, какие возможности для этого предоставляет конкретная конструкция.
  • Монтируется инфраструктура в виде электропроводки (соединяется с АКБ), циркулирующих узлов, блока управления и т. д.
  • Все установленные компоненты сопрягаются между собой комплектной фурнитурой. При необходимости стоит воспользоваться переходниками и фитингами.

Управление подвеской

Регулировка может производиться как в автоматическом, так и в ручном режиме. Чаще всего предусматривается блок с автоматическим управлением. Он размещается недалеко от самого компрессора и служит для подачи команд клапанам через электропроводку. Вывод панели управления есть и в салоне – через него сам пользователь может давать команды. Как минимум у оператора должна быть возможность настройки клиренса по конкретным значениям высоты. Значение 1 мм является базовой величиной, которую по умолчанию имеет почти любая пневмоподвеска. Принцип работы, взаимосвязанный с функцией компрессора и трансляцией сжатого воздуха через несколько каналов, конечно, не позволяет с высокой долей точности устанавливать уровень положения кузова. Но благодаря высокоточным индикаторам водители современных систем, тем не менее, могут рассчитывать на получения более или менее достоверных данных о клиренсе, а также на его автоматическую коррекцию.

Преимущества механизма

В основном преимущества пневматических подвесок сводятся к комфорту при движении. Ни водитель, ни пассажиры не ощущают резких толчков при езде по неровному покрытию, к примеру, если сравнивать с традиционными типами рессор. Также отмечается гибкость в установке, управлении и эксплуатации в целом. Точечная подстройка механизмов позволяет рациональнее использовать ресурс элементов и узлов, на которых базируется пневмоподвеска. Плюсы и минусы в этом отношении могут сходиться и расходиться, поскольку раздельное управление компонентов также обуславливает и сложность настройки системы. И еще один существенный плюс заключается непосредственно в возможности подъема клиренса, что недоступно для альтернативных вариантов подвесок.

Недостатки пневмоподвески

Опять же, сложность механизмов подвески выходит на первый план. Дело не только в проблематичности установки таких систем, но и в дальнейшей сложности ремонта. Даже если удастся найти хорошего специалиста, отдельные компоненты могут выйти из строя так, что потребуется пересмотр всей инфраструктуры. Правда, если используется одноконтурная задняя пневмоподвеска, то серьезных проблем в этом отношении можно будет избежать. Такие комплекты отличаются простотой, минимальным количеством фурнитуры и вспомогательных компонентов.

Есть и целая группа недостатков, связанных с чувствительностью компрессора. Уже говорилось, что система не терпит залива жидкостью, но также она боится морозов. К этому же стоит добавить и требования к дорожному покрытию, которые предъявляет пневмоподвеска. Плюсы и минусы в этой части тоже переплетаются, если проводить сравнение с другими механическими типами подвесок. Пневматика хороша тем, что ее исполнительные узлы характеризуются прочностью и износостойкостью. Однако функциональная рабочая часть с компрессором и электротехническими элементами без надлежащей защиты может быть повреждена.

Отзывы о пневмоподвеске

В процессе эксплуатации пользователи пневмоподвески отмечают стабильность движения, ровность и удобство при управлении механизмами. Особенно это касается автоматических систем. С другой стороны, все перечисленные свойства актуальны только в случаях, если применяется штатная заводская пневмоподвеска. Отзывы владельцев о пакетах, которые внедрялись кустарными способами, содержат немало критики. Она выражается и в необходимости постоянной замены отдельных деталей, и в нарушениях в бортовой электроцепи, а также в механической слабости конструкции как таковой.

Заключение

Не всегда себя оправдывает и выбор заводского пневматического пакета в качестве опции. Надо учитывать, что изначально такие системы разрабатывались для грузовых машин, в которых они и проявляют свои лучшие качества. Благодаря качественно установленной пневмоподвеске микроавтобус может обеспечивать высокий подъем кузова, его автоматическое выравнивание в условиях неравномерной нагрузки и т.д. Эти и другие преимущества могут пригодиться и водителю легковой машины, но надо не забывать про высокие финансовые затраты. Кроме немалого ценника пневматики как опции, от водителя потребуются и регулярные вложения в техническое обслуживание механизма.

fb.ru

Регулируемые и активные подвески

Содержание

1 Пневматические подвески …….................................................................. 3

1.1 Общее устройство пневмоподвески ..................................................... 7

1.1.1 Пневматические упругие элементы ............................................... 7

1.1.2 Модуль подачи воздуха ................................................................... 17

1.1.3 Бортовая пневмосистема ................................................................. 20

1.1.4 Электронная система управления ……………………………….. 23

1.2 Принцип работы пневматической подвески ....................................... 28

1.3 Особенности работы пневморессор в экстремальных условиях

эксплуатации .......................................................................................... 34

1.4 Варианты установки пневмоэлементов в подвесках автомобилей .... 37

2 Гидропневматические подвески ………………………………………... 40

2.1 Пневмогидравлические упругие элементы ...………………........….. 40

2.2 Конструкция гидропневматической подвески ……………………… 46

2.3 Гидропневматическая система поддержания уровня кузова

легкового автомобиля Nivomat ………………………………………. 58

2.3.1 Конструкция и принцип работы агрегата Nivomat ……...……… 59

2.3.2 Рабочие функции агрегата Nivomat ……………………………… 63

3 Адаптивные (активные) подвески ……………………………………… 66

3.1 Устройство адаптивных подвесок …………………………………… 66

3.1.1 Подвеска Agility Control легковых автомобилей Mercedes-Benz . 69

3.1.2 Подвеска PASM автомобилей Porsche …………………………… 71

3.1.3 Пневмоподвески с амортизаторами, имеющими пневматическое

и электронное регулирование демпфирующих свойств ………... 74

3.1.3.1 Пневмоподвеска с амортизаторами, имеющими

пневматическое регулирование демпфирующих свойств ….. 74

3.1.3.2 Пневмоподвеска с амортизаторами, имеющими

электронное регулирование демпфирующих свойств …........ 78

3.1.4 Магнитореологические регулируемые амортизаторы …..……… 83

3.1.5 Адаптивная пневматическая подвеска автомобиля Audi Q7 …… 87

3.1.5.1 Элементы адаптивной пневмоподвески автомобиля ….…….. 87

3.1.5.2 Система регулирования дорожного просвета и

демпфирующих свойств амортизаторов автомобиля ………. 91

3.1.6 Адаптивные подвески в конструкциях современных

автомобилей ……………………………………………………….. 94

3.1.6.1 Гидравлическая система Active Body Control …….…………. 96

3.1.6.2 Адаптивная пневматическая подвеска Airmatic Dual Control 100

Литература ………………………………………………………..………….105

1 Пневматические подвески

Пневматическая подвеска (пневмоподвеска) – вид подвески, обеспечивающий возможность поддержания и изменения высоты уровня пола, грузовой платформы (или рамы) и прицепного устройства относительно поверхности дороги либо дорожного просвета независимо от загрузки автомобиля за счет применения пневматических упругих элементов.

Основными преимуществами пневматических подвесок являются:

1. Адаптивность.

Пневмоподвеска обеспечивает широкий диапазон изменения её жесткости и возможность автоматического поддержания заданного уровня кузова (рамы) автомобиля относительно поверхности дороги или дорожного просвета при изменении нагрузки.

В связи с тем, что давление воздуха в пневматических упругих элементах (далее – пневмоэлементы) регулируется в зависимости от нагрузки, жёсткость пневмоподвески изменяется пропорционально величине подрессоренной массы. В результате частота собственных колебаний кузова и, вследствие этого, комфортабельность автомобиля остаются практически неизменными вне зависимости от его загрузки.

В отличие от рессор и пружин, пневмоэлементы имеют большую энергоемкость в основном рабочем диапазоне и при больших прогибах, и, следовательно, обеспечивают снижение амплитуды колебаний кузова и уменьшение количества энергии, поглощаемой амортизаторами.

2. Настраиваемость.

Пневмоэлементы имеют прогрессивную характеристику – чем больше они сжимаются, тем их жесткость становится выше, что в значительной степени обеспечивает возможность требуемого настраивания пневмоподвески.

Пневмоподвеска легко и быстро настраивается:

- для движения по дорогам различного состояния. При движении по неровным (разбитым) дорогам снижение давления воздуха в пневматических упругих элементах способствует повышению комфортабельности движения (плавности хода) и средней скорости движения. При движении по автомагистралям повышение жёсткости подвески обеспечивает хорошую устойчивость при движении на поворотах и, кроме того, улучшает контакт колес с поверхностью дороги, что существенно повышает безопасность движения;

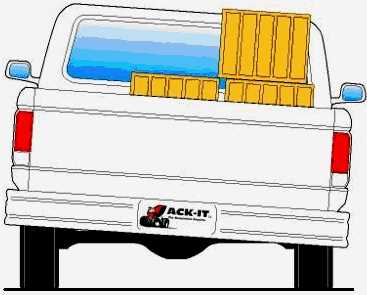

- для обеспечения горизонтального положения автомобиля (автобуса) при любой степени его загрузки путем изменения давления воздуха в пнвмоэлементах (рисунки 1.1 и 1.2). Повышенная жесткость задней подвески и горизонтальное положение полностью гружёного автомобиля обеспечивают лучшую управляемость (за счёт уменьшения кренов и раскачивания) и безопасность движения. Не требуется изменения настраивания фар для правильного освещения и исключения ослепления водителей встречных транспортных средств;

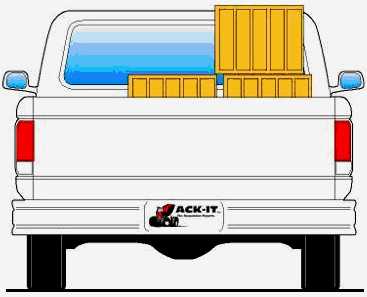

Рисунок 1.1 – Настраивание пневмоподвески при неравномерной нагрузке по осям автомобиля

Рисунок 1.2 – Настраивание пневмоподвески при неравномерной нагрузке по сторонам автомобиля

- для буксирования прицепов. Пневмоподвеска позволяет точно настроить положение буксирного прибора автомобиля при буксировании прицепа и, тем самым, снизить негативное влияние прицепа на устойчивость, управляемость и тормозные свойства автопоезда (рисунок 1.3).

3. Индивидуальность и простота управления.

Наиболее эффективное свойство пневмоподвески – это возможность быстрого изменения высоты уровня пола автобуса, кузова легкового автомобиля или расположения рамы грузового автомобиля в допустимых технической характеристикой пределах. Регулированием с рабочего места водителя можно максимально снизить высоту расположения кузова (рамы), установить его в среднее (номинальное) положение или максимально поднять, например, для движения по неровным (разбитым) дорогам, преодоления участков бездорожья, то есть для изменения профильной (геометрической) проходимости автомобиля.

Рисунок 1.3 – Настраивание пневмоподвески при буксировании прицепа

Раму грузового автомобиля можно быстро приподнимать или опускать, чтобы экономить время при смене полуприцепов или использовании сменных кузовов, а также, чтобы совмещать погрузочную высоту автомобиля с высотой погрузочной площадки.

4. Практичность.

Статический и полный ход сжатия пневмоэлементов постоянен вне зависимости от нагрузки. Поэтому установка пневмоподвески способствует уменьшению габаритов колёсных ниш, обусловленных величиной свободного перемещения колёс, что благоприятно сказывается на общем использовании объёма кузова автомобиля. Кроме того, не изменяются углы установки колес и коэффициент аэродинамического сопротивления автомобиля.

Пневмоподвеска позволяет более полно использовать грузоподъемность автомобиля (автопоезда), обеспечивая комфортабельность и безопасность движения. Её наличие способствует экономии расхода топлива, снижению изнашивания шин, затрат на техническое обслуживание и ремонт, а также значительному снижению негативных последствий эксплуатации автомобиля с нагрузкой, превышающей предельно допускаемую.

Наличие пневмоподвески способствует снижению усталостных нагрузок её элементов. Пневмоэлементы имеют высокую долговечность (не менее 1 млн. км [3]), недостижимую для металлических (стальных) упругих элементов.

При одинаковых размерах упругого элемента пневмоподвеска позволяет иметь высокую степень унификации для автомобилей разной грузоподъемности со значительной разницей в величине подрессоренных масс.

Пневмоподвески современных легковых автомобилей, кроссоверов и классических внедорожных автомобилей имеют сложное электронное управление, которое обеспечивает не только постоянство уровня кузова или дорожного просвета, но и автоматическое изменение жёсткости отдельных пневмоэлементов. Это обеспечивает противодействие кренам автомобиля при движении на поворотах, опусканию его задней части при разгоне и её подъёму («клевкам») – при торможении, что в целом повышает комфортабельность и безопасность движения.

Кроме того, автомобили с пневмоподвеской меньше (на 15…60 %) разрушают дорожное покрытие.

В настоящее время пневмоподвески нашли широкое применение:

- на автобусах, для которых задаются высокие требования к плавности хода и обеспечивается возможность поддержания и регулирования высоты уровня пола салона для обеспечения удобства посадки и высадки пассажиров;

- на легковых (в том числе, внедорожных) автомобилях, для которых задаются высокие требования к плавности хода, безопасности движения и величине дорожного просвета;

- на грузовых автомобилях и полуприцепах, у которых в процессе эксплуатации значительно изменяется масса подрессоренных частей и обеспечивается возможность регулирования высоты грузовой платформы (или рамы) для удобства погрузки и разгрузки грузов, а также прицепного устройства.

studfiles.net

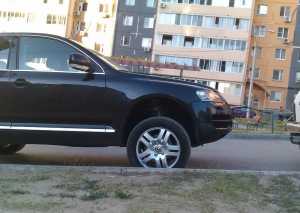

Пневмоподвеска Туарег – адаптация, ремонт, замена

Для того чтобы езда на внедорожниках Volkswagen стала еще комфортнее и безопаснее известный производитель предложил пневмоподвеску Туарег, представляющую собой модифицированный вариант, которую перед этим опробовали на Phaeton. Внесенные усовершенствования можно заметить, если внимательно рассмотреть элементы конструкции.

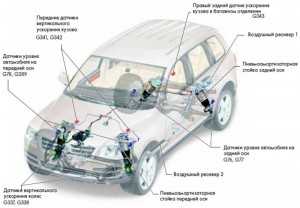

1 Конструктивные характеристики пневмоподвески

Произведенная адаптация явно пошла на пользу, несмотря на то, что датчиков вертикального ускорения стало меньше. На каждое колесо приходятся упругие элементы, включающие в себя корпус с направляющей, поршень и манжеты из особо прочного материала (обычно применяют многослойный эластомер). Два ресивера объемом 4,8 и 5,2 литра необходимы для того, чтобы не возникали проблемы с регулированием дорожного просвета. Изменяя клиренс с 160 до 300 мм, удается развивать большую скорость. В регулируемых амортизаторах производитель увеличил объем баллонов, к тому же компрессор получил более удобную систему осушения.

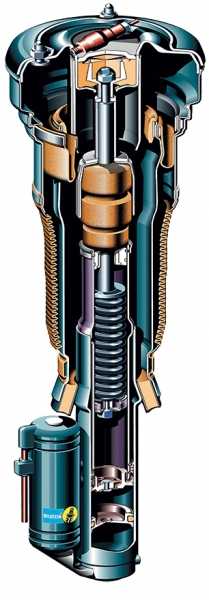

Пневмосистема имеет стойки и модуль для подачи воздуха, при этом сам объем трубок стал больше и составил около 6 мм. Как показывает практика, управление системой пневмодовески не требует от владельца проводить частый ремонт, так как есть возможность быстрой регулировки давления. Специальные датчики следят за ускорением, уровнем кузова, температурой и другими параметрами, передавая все данные в блок управления. Далее преобразованные электросигналы уходят к исполнительным устройствам: система электромагнитных клапанов, реле компрессора и другие элементы. Именно поэтому поставленный блок должен быть всегда исправен.

Для клапанов регулирования жесткости было решено найти новое место с учетом внешнего расположения. Возможно, это связано с тем, что поставленный цифровой контролер сам автоматически следит за тем, на каком расстоянии находится кузов от полотна дороги.

2 Режимы регулирования жесткости в Туарег

У пневмоподвески существует три режима регулирования жесткости:

  1. Хорошая трасса позволит применить уровень "Спорт". Машина сможет развить большую скорость и использовать всю свою мощность;
  2. "Комфорт" позволяет почувствовать мягкий, плавный ход и езда на внедорожнике становится более приятной;
  3. "Авто" представляет собой средний уровень. Здесь каждый автовладелец сможет настроить жесткость при помощи специального регулятора.

Замена уровней не вызывает особых проблем, но малейшие неисправности следует устранять. Здесь не помешает проводить периодическую диагностику и своевременный ремонт.

3 Как работает регулировка дорожного просвета?

Чтобы управлять пневмоподвеской было легче, производители создали четыре уровня расположения шасси. Здесь надо учитывать высоту нахождения шасси над полотном с учетом нагрузок. Этому способствуют датчики высоты, которые постоянно передают электросигнал, информирующий о величине между осями и кузовом. Пневмоподвеска помогает быстро добиться номинальных величин, так как давление воздуха легко поменять при помощи ресивера и компрессора, на работе которого адаптация сказывается положительно.

Следует учесть, что при переходе на большой дорожный просвет в ресивере может не быть должного количества воздуха и потребуется некоторое время, пока он не поступит от компрессора (ломать систему клапанов, которые регулируют жесткость подвески, будет не самым лучшим решением). Всего на Volkswagen Touareg предусмотрено четыре уровня расположения шасси:

  1. Lade считается самым малым дорожным просветом, его высота примерно 160 мм. При этом опускание кузова на этот уровень станет возможным, если ресивер будет иметь достаточный запас воздуха для перехода на следующий — StraKen;
  2. StraKen отлично подходит для поездок по стандартной трассе. Блок управления следит за работой систем и клапанов при этом все время происходит автоматическая регулировка, которая во многом зависит от скорости движения и нагрузки автомобиля. Просвет составляет 220 мм, но при снижении скорости со 180 километров в час может происходить опускание до 185 мм;
  3. Уровень Offroad тоже регулируется автоматически. Здесь просвет вырастает до 245 мм, но при этом есть ограничения по скорости движения: предел составляет до 70 километров в час;
  4. X'tra имеет самый большой просвет, достигающий 300 мм. Он считается постоянным, но и здесь существует определенный порог по скорости движения, составляющий 20 километров в час. Другая скорость не позволит сделать переход (высветится надпись о том, что это невозможно).

Отдельно отметим клавишу Lock на приборной консоли. Она многофункциональна, при нажатии можно ограничить скорость до 70 километров в час. Также эта кнопка используется при активации режима подъема автомобиля, когда потребуется замена колеса. Для включения функции понадобится нажать на Lock и удерживать порядка пяти секунд. Лишь теперь можно выключить зажигание, так как режим подъема будет активирован. В этот момент сразу вспоминаем про стояночный тормоз, так как он должен быть полностью затянут.

Блок управления, который имеет пневмоподвеска, помогает ограничить скорость, когда установлен уровень Offroad. Но при этом автомобиль не должен ехать со скоростью свыше 70 км/ч., поскольку кнопка Lock в этом случае не сработает. Чаще всего эту функцию применяют, когда предстоит проехать по плохой и разбитой дороге, а значит, возможен серьезный ремонт. Для нормальной трассы такой способ ограничения скорости необязателен.

Управление пневмоподвеской обычно не вызывает большой проблемы. Система клапанов, впрочем, как и другие, работает достаточно стабильно и надежно. Но иногда случаются небольшие перекосы, и здесь требуется проделать одну несложную операцию.

4 Операция по адаптации пневмоподвески

Опытные механики говорят, что перекосы могут появляться из-за сбоя датчиков. Незначительная ошибка не может сильно сказаться на Туареге, но лучше сразу ее устранить.

Правильная адаптация занимает минимум времени, но только при соблюдении следующих условий:

  1. Сначала потребуется включить зажигание, но сам двигатель при этом будет заглушен;
  2. С пневмоподвеской, а точнее, ее блоком управления можно соединиться, используя такой адаптер как VAG-COM. Это устройство позволяет не только продиагностировать исполнительные механизмы (например, дроссельную заслонку), но и помочь исправить возникшие проблемы;
  3. После входа в блок вводятся цифры 31564. Следует помнить, что вход в режим адаптации приведет к необходимости проведения всей операции до конца, иначе произойдет сбой параметров и придется проводить кардинальный ремонт и восстановление;
  4. Нажимаем на канал 01 и графу "Читать". Цифры 497 означают расстояние от центра колеса до арки. Режим заработал и теперь одновременно происходит стравливание, подкачка воздуха на переднюю и заднюю ось;
  5. Далее необходимо узнать реальное расстояние левого переднего колеса (можно использовать рулетку). Данные, полученные после замера, лучше ввести с клавиатуры. Остается нажать на "Тест" и "Сохранить";
  6. Ту же операцию придется проделать с остальными колесами. Канал 02 будет означать правое переднее колесо, 03 — левое заднее, а 04 — правое заднее;
  7. Канал 05 нужен для сохранения полученных данных. Нажимаем на значение 1, и теперь все изменения будут учитываться при выравнивании. Это важно, поскольку даже один миллиметр приводит к дисбалансу.

Не забываем и про такие значения как высота подвески от центра ступицы до края крыла. В режиме "Стандарт" она составляет 497 мм для передней и 502 мм для задней оси. При Offroad передняя ось должна иметь высоту 522 мм, а задняя — 527 мм.

Чтобы убедиться в правильности зафиксированных замеров следует провести режим "Адаптация" два или три раза. Вся работа через блок управления обычно умещается в 20–30 минут. Хотя без должного опыта процесс может затянуться. К тому же важно все время быть внимательным и не сбить параметры. Поэтому для первого раза эту процедуру лучше проводить с участием профессионала.

Такие оздоровительные работы с пневмоподвеской пойдут только на пользу.

5 Причины поломки и возможный ремонт

Надо заметить, что пневмоподвеска производится из достаточно прочных и надежных материалов. Здесь не так часто требуется замена или серьезный ремонт. Правда, есть некоторые признаки, которые говорят об определенных неполадках.

Причиной характерной неисправности, особенно более старых машин, является коррозия штуцера пневмобаллона. Раньше он изготавливался из алюминия, и это сказалось на сроке эксплуатации. Но нередко коррозия может возникнуть из-за применяемого у нас в стране антигололедного реагента. За время стоянки автомобиль "проседает", поэтому здесь лучше всего заменить и поставить штуцер нового поколения. В противном случае понадобится замена пневмобаллона, так как обломавшийся кусок может просто там и застрять.

Если сжатый воздух перестает поступать в подвеску, но датчики и система клапанов работают исправно, то начались неполадки с компрессором. Возможно просто упала мощность, но без проведенной диагностики точно узнать причину будет невозможно. Скорее всего, понадобится замена пневмокомпрессора или ремонт внутренней начинки.

Подвеска представляет собой не пружинную, а многорычажную систему, где применяется множество пневмосистем. И не только клапанов, которые входят в блок управления, поэтому только на специальном оборудовании можно выявить истинную причину неполадок.

Для того, чтобы ремонт можно было делать как можно реже, желательно постоянно держать в чистоте пневматическую подвеску. Регулярная мойка, особенно в зимний период, поможет не допустить преждевременной коррозии и поломки штуцера. Особое внимание надо уделять герметизирующим кожухам: их надо не только мыть, но и следить за целостностью.

Это поможет увеличить срок эксплуатации и отнимет время разве что только на проведение профилактических или диагностических работ.

tuningkod.ru

Комфорт из воздуха: все нюансы пневмоподвески

Пневмоподвеску широко используют производители внедорожников, лимузинов, а также любители автотюнинга. Расскажем об особенностях пневматических пружин и о том, как продлить жизнь дорогостоящей конструкции

Сама идея применения пневмобаллонов в качестве поддержания какого-либо груза уже была не нова: первые патенты на упругие пневматические элементы появились еще в начале 20 столетия. Сперва такой тип подвески применяли на междугородных автобусах 1940-х, а уже к середине 1950-х — как аналог привычных пружин и рессор на легковых автомобилях.

Передняя адаптивная пневпоподвеска Mercedes GL с пневмопружинами закрытого типа. Подвеска ML-класса (W164) схожа по конструкции, но здесь пневмобаллоны ничем не защищены

Но не все то пневмо, что поднимает: регулировка и сохранение клиренса в определенном положении были впервые успешно осуществлены на подвеске другого типа — гидропневматике легендарного Citroen DS19. В отличие от пневматики, в «Ситроене» за положение кузова отвечала крайне сложная система гидравлики, от которой зависели почти все системы автомобиля: тормоза, привод сцепления, гидроусилитель руля… А пневмосферы, заполненные азотом, выполняли лишь роль пружин. Из-за сложности и дороговизны изготовления никто из производителей не решался на столь необычную подвеску (хотя французы до сих пор используют эту схему, например, в моделях С5). В итоге традиционные пневмоэлементы получили более широкое распространение. В чем же их достоинства?

Mercedes-Benz E-класса (W211) с пневмоподвеской Airmatic: задние пневмопружины с дополнительными ресиверами; передние адаптивные пневмостойки; компрессор; блок управления; центральный резервуар; датчики положения кузова и система передачи данных CAN

Удобство при перевозке груза — пожалуй, первое, для чего эта система была создана. Поэтому сначала пневморессоры внедряли только в заднюю подвеску: так автомобиль мог поддерживать горизонтальное положение, сохраняя при этом достойные ходовые качества. Но в передней оси пневморессоры также не стали лишними: ведь понижение высоты кузова на больших скоростях снижает центр тяжести, улучшая тем самым устойчивость и управляемость автомобиля. Помимо седанов бизнес-класса, пневмоподвеска как нельзя лучше подошла внедорожникам: увеличение клиренса позволило в значительной степени улучшить проходимость. Добавим сюда «адаптивные» амортизаторы с регулируемой жесткостью отбоя и сжатия и получим идеальную подвеску!

Все виды регулируемых пневморессор можно разделить на два типа: элементы модульного типа (пневмопружина в комбинации с амортизатором — рис. 2) и более простые пневмоэлементы (рис. 3), предназначенные для раздельных конструкций (на рисунках показаны примеры пневматических элементов, которые Bilstein выпускает для Mercedes-Benz E-класса Е211). Модульный вариант используют как в случае с обычным амортизатором, так и с адаптивным. В данном случае элемент в сборе включает в себя пневмобаллон, который работает вместе с электронноуправляемым амортизатором. Для этого сбоку от корпуса установлен дополнительный модуль с перепускными клапанами, которые могут либо ускорять, либо притормаживать скорость жидкости.

Вся прелесть таких систем в том, что они не требуют разработки специального типа подвески, а позволяют использовать уже имеющуюся конструкцию. Это не могло не сказаться на разного рода тюнинге: так, например, на обычный «Форд Фокус» можно установить адаптивные амортизаторы, жесткость которых можно менять прямо из салона. С пневмоподвеской также появился простор для творчества: если в США огромную популярность получили известные многим «лоурайдеры», то в России установка пневмоподвески уже перестала быть редкостью, например, при подготовке внедорожника к оффроуду.

Устройство адаптивного амортизатора ADS

Но есть и слабые стороны, которые всплывают только в ходе эксплуатации. Пневморессоры, в зависимости от модели автомобиля, бывают как открытого, так и закрытого типа. Конструктивно мало отличаясь друг от друга, элементы с открытой резино-кордовой оболочкой (РКО) служат, как правило, меньше, особенно в наших условиях: песок и грязь, попадающие на резиновый рукав, способствуют весьма быстрому износу. Это может сократить ресурс пневмостоек (обычно он равен 100 тыс. км) в два-три раза. Парадокс, но пневмоэлементы, к примеру, на S- (W220) или Е-классе (Е211) закрывают специальные кожухи, в то время как пневмобаллоны внедорожника М-класса (W164), который более приспособлен к езде по плохим (и, соответственно, грязным) дорогам, их лишен. Но выход для владельцев таких автомобилей все же есть: при каждом посещении мойки необходимо поднимать автомобиль в максимально высокое положение и тщательно смывать грязь с пневмобаллонов. В случае с закрытыми пневморессорами вполне достаточно их визуального осмотра на предмет целостности при каждом ТО.

Если же автомобиль все же «присел» на одно из колес, то с поездкой в сервис тянуть нельзя: постоянная работа компрессора может погубить дорогостоящую деталь. Причиной могут быть как ослабшие крепления штуцеров, так и перетирание рукава пневмоэлемента. Не менее важно провести грамотный ремонт. Обращаться при этом лучше в специализированные сервисы. Казалось бы, чем сложна установка пневмобаллона? Вроде бы те же операции по замене, что и с обычной пружиной или стойкой. Но на деле есть множество нюансов: например, если при установке перекосить на пару миллиметров пневмоэлемент, это может привести к выходу его из строя, причем в кратчайшие сроки.

5koleso.ru

Redline Engineering Тюнинг-ателье | Пневмоподвеска

VB-Airsuspension

VB-Airsuspension B.V. (Голландия) предлагает решения автоматических пневматических подвесок для автомобилей семейства Volkswagen.

Установка всех систем осуществляется только в штатные места крепления. Все системы имеют сертификаты ГОСТ, письма об отсутствии возражений (Certificate of No Objection) Volkswagen AG.

Другие производители пневмоподвески:

FireStone (Drive-Rite).

Компания Firestone совершенствует свои технологии, расширяет число операций и увеличивает количество рабочего персонала в Северной и Южной Америке, Европе и Азии. Цель этих капиталовложений – реагирование на рост производства пневматических рессор по всему миру и выполнение наших обязательств перед заказчиками посредством предложения им самого широкого в мире ассортимента пневматических рессор.
На сегодняшний момент в ассортименте компании пневматические системы для легкового и грузового автотранспорта, автобусов, полуприцепов, а также для различного промышленного оборудования.
Продукция FireStone сертифицирована по международным сертификатам ISO 14001, ISO 9001, TS 16949.

Air Lift. Уже на протяжении более пятидесяти лет компания Air Lift занимается производством узлов подвески. Первоначальный продукт компании представлял собой резиновую пневматическая стойку, вставленная в фабричную цилиндрическую пружину автомобиля, был разработан и запатентован в 1950 году.
Универсальность пневматических стоек Air Lift была доказана еще на заре автогонок.
Продукция Air Lifts использовалась большинством гоночных команд в течение приблизительно двадцати лет, что потребовало постоянного перехода к более сложным системам. Автомобили, спонсором которых была компания Air Lifts, составили жесткую конкуренцию в национальной гоночной серии NASCAR. Компания Air Lifts обладает богатым опытом в сфере изготовления деталей, предназначенных для уменьшения удельного веса системы подвески.

В настоящее время в результате проведения программы развития, компания Air Lift осуществляет внедрение пневматических систем подвески при производстве внедорожников и домов на колесах. Компания Air Lift часто была удостоена премий SEMA (ассоциация производителей специализированного оборудования) за развитие пневматической подвески, чем любая другая компания.Техническое превосходство пневматической подвески, производимой нами с гордостью, признано нашей индустрией и нашими клиентами. Продукция Air Lift продается во всем мире. Продукция проектируется с расчетом на то, что может быть установлена на почти любой тип подвески, не зависимо пружинной или листовой. Она может устанавливаться как на легковые автомобили, так и на грузовые, кэмпинги, гоночные автомобили, хот-роды, военные транспортные средства и специальные транспортные средства всех типов.
Сочетание опыта и технологии производства позволяет Air Lift выпускать наиболее универсальную и долговечную продукцию на рынке, что позволит клиентам Air Lift наслаждаться чувством управления машиной на работе или отдыхе. Купив продукцию Air Lift, вы сможете быть уверены в том, что она подойдет и будет работать долго.

Комфорт и безопасность в пути, надежная поддержка грузов.

Почему воздух?
- Большая безопасность.
- Больший комфорт.

С грузом или налегке – разница лишь в настройке пневмоподвески!
Если буксировка прицепа или перевозка груза связаны для вас с тряской, раскачиванием и прочими атрибутами экстремальной езды…если вы не уверены в своей безопасности, когда едете в груженом автомобиле…если вам и вашим пассажирам некомфортно во время поездки…возможно, в ваш автомобиль пора добавить пневмоэлементы!
Заводские подвески представляют собой компромисс между комфортом и грузоподъемностью. Те из них, которые обеспечивают плавный ход, не способны поддерживать по-настоящему тяжелый груз, а мощные пружины делают езду довольно жесткой, особенно в автомобиле без груза.
Регулируемые пневморессоры решают эти проблемы и обеспечивают безопасность и комфорт при любой нагрузке и любых дорожных условиях. Просто увеличьте давление воздуха, чтобы подвеска стала более «мускулистой» при перевозке тяжелого груза или прицепа, и убавьте давление, чтобы сделать подвеску более мягкой и комфортной, когда едете налегке.

Воздух эффективнее стали!
И вот почему:

Конечно, вы можете добавить вспомогательные рессоры (усиленные пружины), которые помогут вам справиться с управлением вашим трейлером или перевозкой тяжелого груза. Беда в том, что если вы используете дополнительную листовую рессору из стали, ее коэффициент жесткости останется неизменным, едете ли вы с грузом или без него! Использование «бесконтактной» или резервной стальной рессоры звучит лучше…но она задействуется лишь тогда, когда кузов автомобиля проседает так сильно, что касается ее. Есть ли в этом смысл? На неровной дороге автомобиль будет сильно встряхивать из-за жесткости подвески, а такую езду трудно назвать комфортной. Кому она может понравиться? Уж точно не вашим пассажирам, да и вам, конечно, тоже хотелось бы большего комфорта, когда вы едете без груза.
Выход есть – регулируемая пневмоподвеска!

Большие грузовые фуры используют пневматические подушки для перевозки грузов.

Высококлассные внедорожники используют амортизаторы с пневматической камерой как дорогостоящую опцию!

Вы можете получить все достоинства пневмоподвески - за вполне доступную цену!

Устраните эти типичные проблемы:

Продольный крен кузова
Правильное распределение веса груза на все колеса улучшает рулевое управление и торможение, снижает износ шин. Это особенно важно при буксировке: регулировка пневморессор позволяет адаптировать их к весу дышла вашего прицепа.
до           после

Раскачивание и крен кузова
Пневмоподвеска повышает коэффициент жесткости рессор и значительно улучшает стабильность кузова. Меньшее раскачивание означает более безопасную и комфортную езду.

до           после

Проседание кузова
Пневморессоры Air Lift восстанавливает нормальную высоту клиренса при перевозке тяжелых грузов или буксировке прицепов, сокращая износ подвески и исключая задевание днищем при езде по бездорожью.

до                    после

Раскачивание прицепа
Air Lift позволяет точно отрегулировать высоту клиренса автомобиля, чтобы она соответствовала высоте прицепа – и больше никакого раскачивания!

до         после

Фокусировка передних фар
Только автомобиль, сохраняющий ровное и стабильное положение кузова, обеспечивает правильную фокусировку передних фар, принципиально важную для безопасной ночной езды.

до            после
Тряска
Пневматическая подвеска Air Lift с прогрессивным коэффициентом жесткости амортизирует тряску при езде по неровной дороге, поддерживая сцепление колес с дорожным покрытием для лучшей управляемости. Но учтите! Подвеска не станет мягче! Обычно пневмоэлементы ставяться параллельно с уже установленными пружинами/рессорами. Поэтому жесткость подвески можно будет только увеличить (это не касается дорогих комплектов на микроавтобусы, где полностью меняются упругие элементы штатной подвески. В этом случае есть возможность регулировки мягкости подвески.).

до              после

Пневмоподвески – главная специализация Air Lift. Вы не найдете лучше!

- Эксклюзив отAir Lift! Гарантированная устойчивость к коррозии и высокая прочность армированных композитных опорных фланцев из нейлона Zytel®!
- Эксклюзив от Air Lift! Сверхпрочный стальной буртик Shur-grip для длительной беспроблемной эксплуатации.
- Пневмоподушки, выполненные из превосходной натуральной армированной резины или прочного литого полиуретана (см. индивидуальное описание комплектов).
- Новейшие, легко соединяемые сборные полимерные фитинги для пневмосистемы.
- Все необходимое в комплекте: пневмоподушки, кронштейны, крепежи, воздуховод, центрирующий инструмент (при необходимости), иллюстрированное руководство.

redline-tuning.ru
