Регулировка форсунок дизельного двигателя Фольксваген
Фирма Volkswagen в 1998 одной из первых применила насос-форсунки в качестве топливной аппаратуры для легковых авто. Разница между системами насос-форсунки и Common Rail заключается в отсутствии распределительного ТНВД и трубок контура высокого давления, так как каждая форсунка снабжена собственным миниатюрным насосом высокого давления, который обеспечивает подачу топлива в камеру сгорания.
Изначально насос-форсунки были полностью механическими, но развитие и внедрение электронного управления топливных систем позволило кардинально изменить принцип подачи топлива. Принцип работы электронной насос-форсунки.
Доставку топлива обеспечивает электрический насос низкого давления, которое через клапан поступает в механический насос высокого давления. Сжатие производится с помощью плунжера во время вращения распределительного вала с эксцентричным кулачком. Процессом впрыска топлива руководит ЭБУ, которое определяет момент начала поступления и его количество.
- предварительный впрыск, который на начальном этапе обеспечивает воспламенение топливной смеси;
- основной впрыск, который обеспечивает движение поршня;
- дополнительный впрыск, необходим для очистки сажевого фильтра.

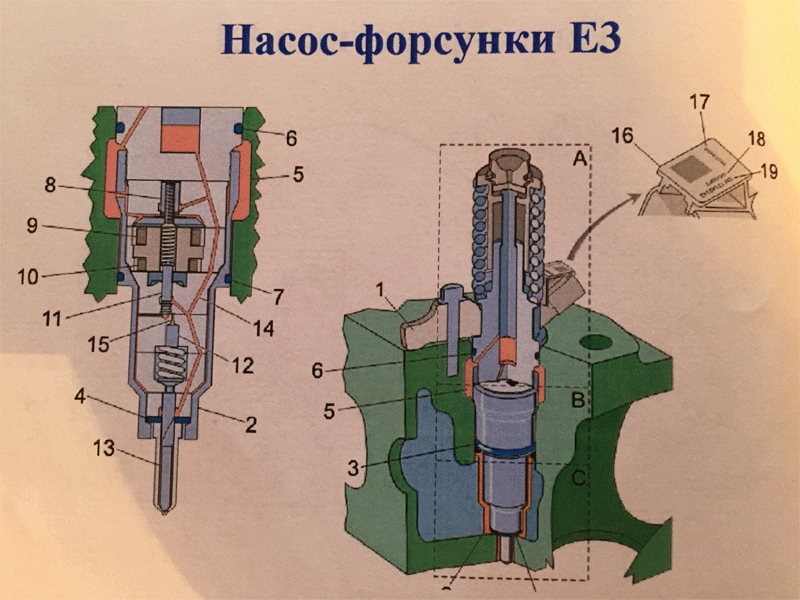

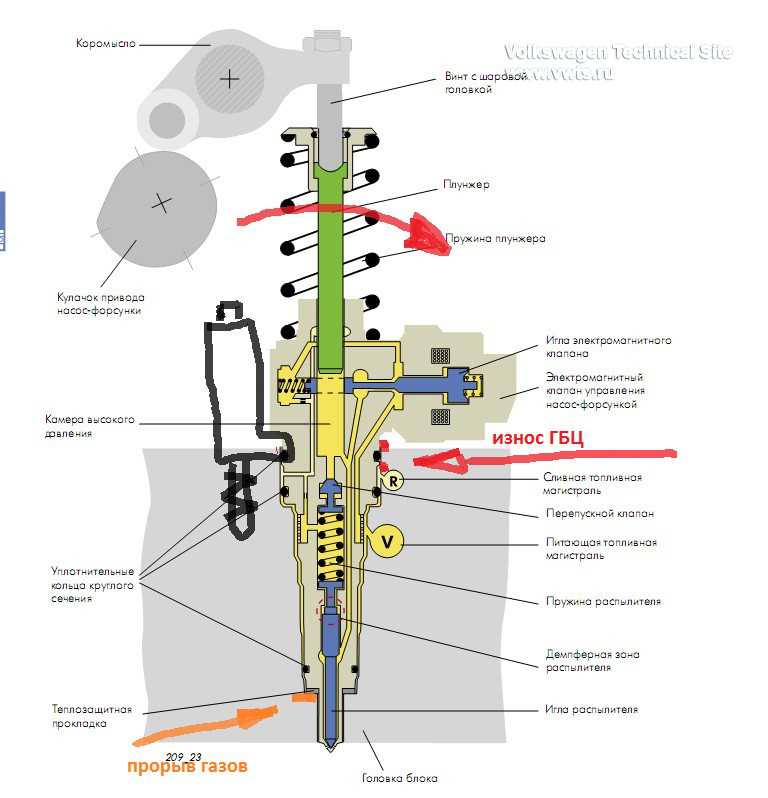

Впрыск топлива контролирует клапан управления, расположенный внутри форсунки, основным элементом которого является игла. Насос-форсунки расположены под клапанной крышкой на головке блока. Такое расположение конструктивно обосновано установкой кулачка, преобразовывающего крутящийся момент распределительного вала в поступательное движение плунжера поршня насоса высокого давления.
Диагностика насос-форсунок на автомобиле
Причиной снижения мощности дизельного двигателя может быть вызвано некорректной работой насос-форсунок. Для определения причины следует, обратит в автосервис специализирующийся по ремонту дизельной аппаратуры легковых автомобилей.
Сканер, подключенный к диагностическому разъему ЭБУ, выдаст параметры работы всей топливной системы и возникшие ошибки при ее работе. В случае если все элементы работают нормально, а параметры форсунок несколько отличаются от заводских данных, то вполне возможно, что сбой происходит из-за нарушения регулировки форсунок. Параметры регулировки нарушаются в процессе работы двигателя из-за естественной выработки эксцентрика распределительного вала и приводного кулачка, что требует регулярных регулировочных работ.
Регулировка форсунок дизельного двигателя Фольксваген

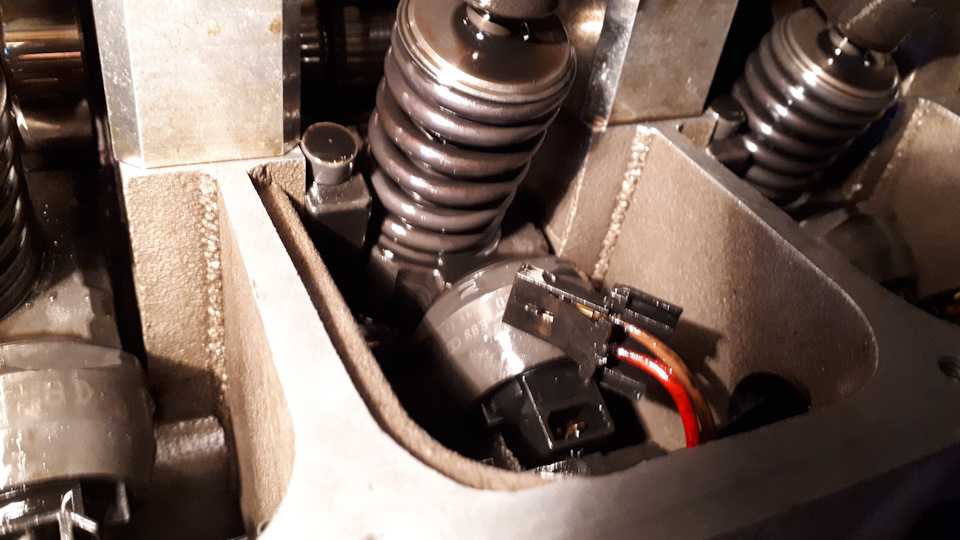

Для проведения регулировочных работ следует снять клапанную крышку двигателя. Провернуть шкив коленчатого вала до момента, когда кулачок максимально опустит плунжер насоса, а высшая точка эксцентрика распределительного вала, будет находиться под пяткой кулачка. При этом совершенно безразлично, с какой форсунки начинать регулировку, главное чтобы она находилась в сжатом состоянии. Гаечным ключом отпускается стопорная гайка, установочный винт вкручивается до отчетливого упора, а затем отворачивается на 180 градусов, что составляет половину оборота.
Внимание! При установке клапанной крышки необходимо установить новую уплотнительную прокладку во избежание течи моторного масла.
После установки клапанной крышки проводится повторная проверка сканером. В основном после регулировки форсунок параметры улучшаются, появляется тяга, работа двигателя становится устойчивой. Но в случае если после регулировочных работ, показатели какой, ни будь, форсунки не изменились, то причину неисправности следует искать в самой форсунке.
Наиболее распространенными неисправностями насос-форсунок могут быть:
- в 63 процентах проблемы клапанного узла;
- в 30 процентах нарушение работы распылителя;
- в 5 процентах неисправности электромагнитной части;
- в 2 процентах механические повреждения плунжера, пружины или корпуса форсунки.

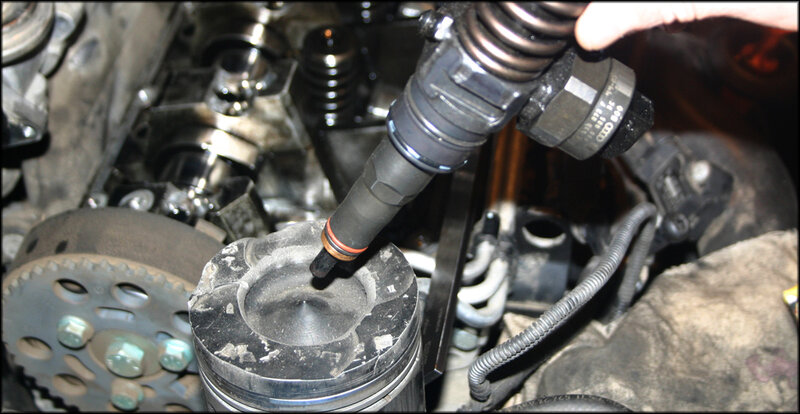

Для дальнейшей диагностики потребуется демонтаж форсунки с двигателя. Для снятия форсунки используется съемное устройство Т10055, которое обеспечит безопасное извлечение из головки двигателя. Диагностика на специализированном стенде позволит точно установить причину неисправности. В половине случаев удается восстановить работоспособность путем замены дефектных деталей, в остальных случаях ввиду высокой изношенности форсунки, она признается не пригодной к ремонту и подлежит замене.
Осторожно! При проверке форсунки на стенде не следует близко подносить руки к распылителю, давление, создаваемое насосом высокого давления, составляет 2500 баррелей, что в состоянии рассечь кожу даже через одежду и нанести достаточно серьезную травму.
Все диагностические и ремонтные работы следует производить на автосервисе, где имеется специализированное оборудование и механики с достаточным опытом подобных работ. Попытки самостоятельного ремонта нередко приводят к более серьезным неисправностям.
Регулировка форсунок дизельного двигателя фольксваген
Главная » Фольксваген » Регулировка форсунок дизельного двигателя фольксваген
Регулировка преднатяга насос форсунки — бортжурнал Volkswagen Transporter 1.9 tdi “БУСЯКА” 2006 года на DRIVE2

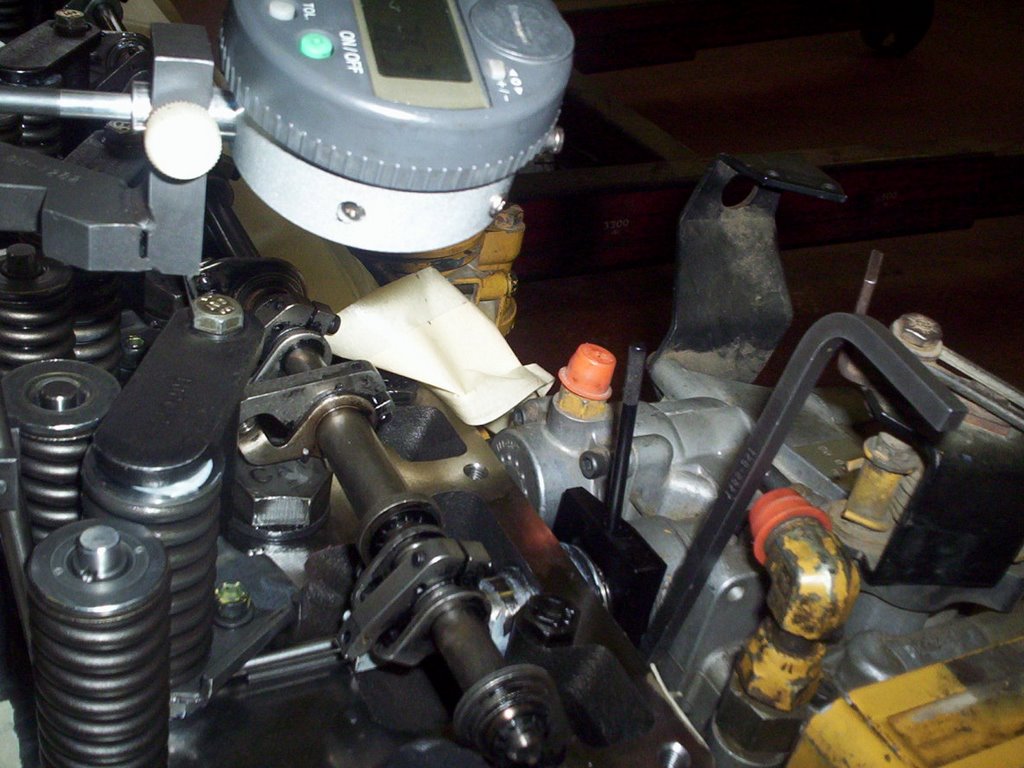

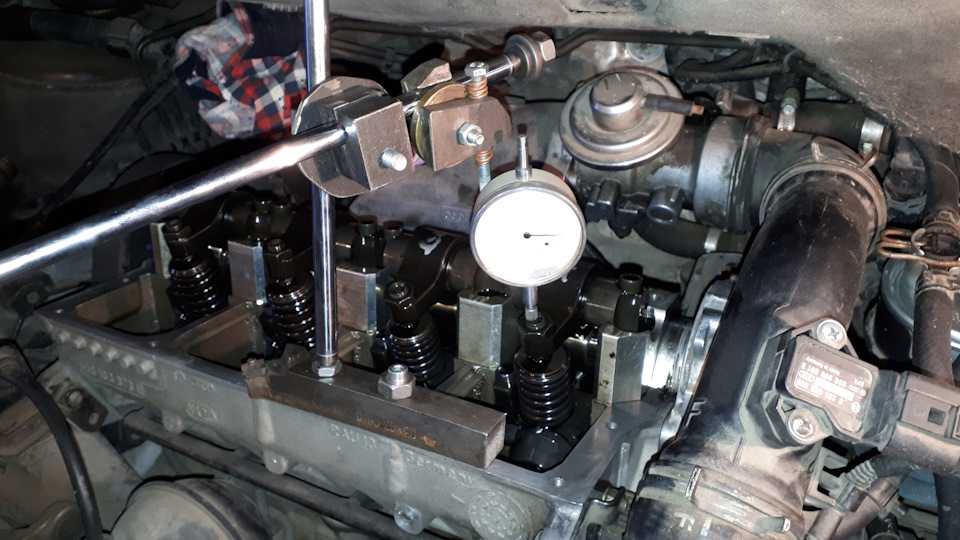

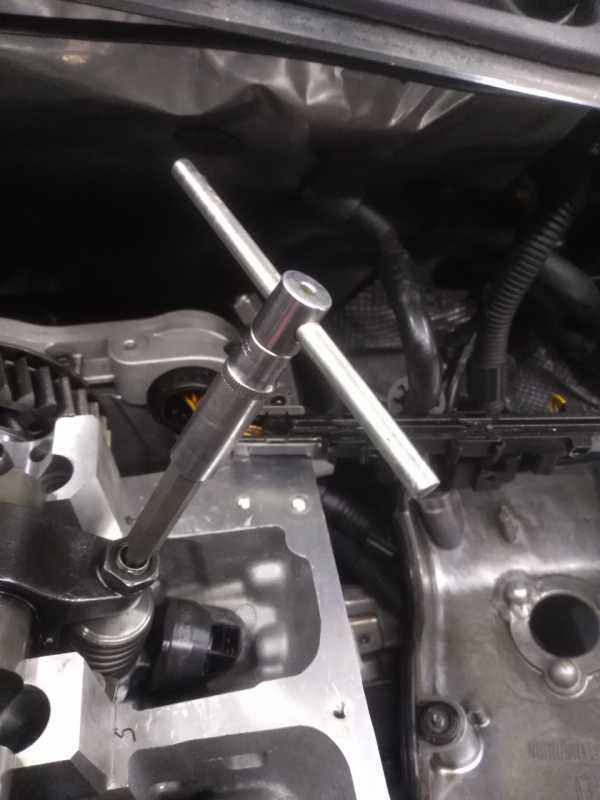

Для проведения этой работы вам нужно иметь несколько специальных инструментов, без которых нельзя обойтись: универсальный держатель индикатора часового типа VW 387, вкладыши 3410 и Т10054, съемное устройство Т10055, динамометрический ключ (5-50 Нм), например, V.A.G. 1331, и штангенциркуль с диапазоном измерения минимум 400 мм.
1 — болт (20 Нм плюс четверть оборота/90°), 2 — ось маятникового рычага с маятниковым рычагом, 3 — контргайка, 4 — установочный винт, 5 — шаровой палец, 6 — модуль насос-форсунка, 7/8 и 9 — кольца круглого сечения, 10 — теплозащитная прокладка, 11 — стопорное кольцо, 12 — головка блока цилиндров, 13 — зажимная колодка, 14 — болт (12 Нм плюс три четверти оборота (270°
Сохранить в Альбом1 — болт (20 Нм плюс четверть оборота/90°), 2 — ось маятникового рычага с маятниковым рычагом, 3 — контргайка, 4 — установочный винт, 5 — шаровой палец, 6 — модуль насос-форсунка, 7/8 и 9 — кольца круглого сечения, 10 — теплозащитная прокладка, 11 — стопорное кольцо, 12 — головка блока цилиндров, 13 — зажимная колодка, 14 — болт (12 Нм плюс три четверти оборота (270°1 — болт (20 Нм плюс четверть оборота/90°), 2 — ось маятникового рычага с маятниковым рычагом, 3 — контргайка, 4 — установочный винт, 5 — шаровой палец, 6 — модуль насос-форсунка, 7/8 и 9 — кольца круглого сечения, 10 — теплозащитная прокладка, 11 — стопорное кольцо, 12 — головка блока цилиндров, 13 — зажимная колодка, 14 — болт (12 Нм плюс три четверти оборота (270°Демонтаж: демонтируйте верхнюю крышку зубчатого ремня и крышку головки блока цилиндров (глава о двигателях).

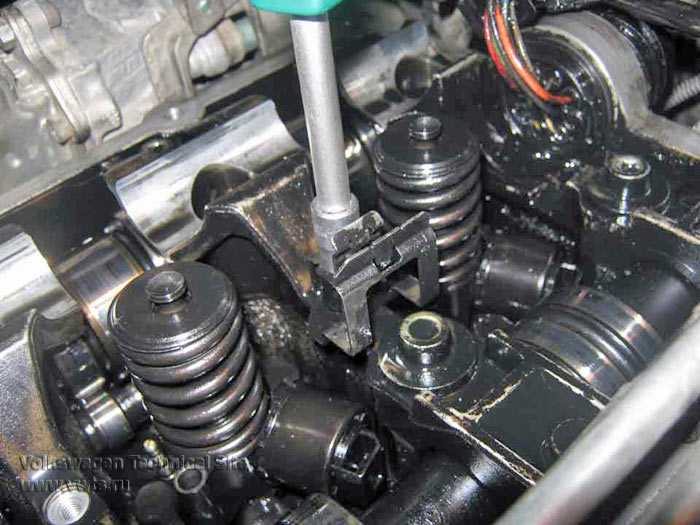

Поверните коленвал так, чтобы пара кулачков каждого демонтируемого и монтируемого модуля насоса-форсунки была равномерно повернута вверх.Ослабьте контргайки установочных винтов 4 и вывинтите винты. Ослабьте крепежные болты 1 оси маятникового рычага 2 снаружи внутрь сменной насадкой 3410 и снимите ось маятникового рычага. Ослабьте крепежный болт D зажимной колодки C сменной насадкой Т10054 и выньте зажимную колодку.Отверткой отожмите разъем на модуле насос-форсунка. Избегайте деформации! Легким нажатием пальца поддерживайте противоположную сторону разъема. Учитывайте расположение цилиндров модулей насос-форсунка!Установите съемное устройство Т10055 на место зажимной колодки в боковой шлиц PDE. Осторожными постукивающими движениями вытяните насос-форсунку вверх из ее седла в головке блока цилиндров.При монтаже учтите также, что при новых модулях насос-форсунка должны быть также заменены относящиеся к ним установочные винты в маятниковом рычаге. При каждой работе, которая требует регулировки PDE, должны заменяться установочные винты в маятниковом рычаге и шаровые пальцы в PDE! Новые PDE поставляются с кольцами круглого сечения и с теплозащитной прокладкой.
Если вы устанавливаете старый PDE, то должны заменяться кольца круглого сечения и теплозащитная прокладка.Проверьте правильность расположения трех уплотнительных колец, теплозащитной прокладки и стопорного кольца. Уплотнительные кольца не должны быть перекрученными!Смажьте маслом уплотнительные кольца и с большой осторожностью вставьте PDE в гнездо в головке блока цилиндров. Равномерно нажимая, задвиньте PDE до упора в гнездо в головке блока цилиндров. Вставьте зажимную колодку в боковой шлиц PDE. PDE должен обязательно находиться под прямым углом по отношению к зажимной колодке. Поэтому завинчивайте крепежный болт в зажимную колодку до тех пор, пока PDE еще будет легко проворачиваться. Затем установите насос-форсунку под прямым углом по отношению к подшипниковым стойкам распредвала.Проверьте штангенциркулем (измерительный диапазон 400 мм) размер от внешнего края головки блока цилиндров до круглой поверхности PDE (размер а).Трехцилиндровый двигатель: при толерантности +/–0,8 мм этот размер для 1-го цилиндра должен быть равен точно 245,0 мм, для 2-го цилиндра 157,0 мм и для 3-го цилиндра 65,6 мм.

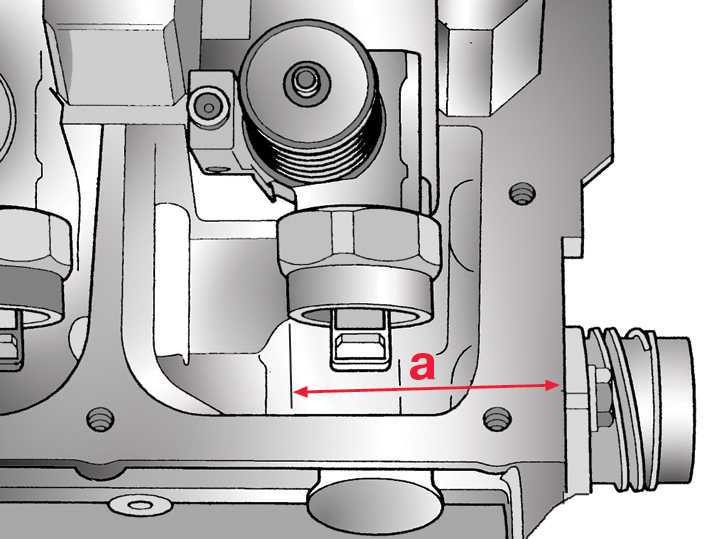

Четырехцилиндровый двигатель: при толерантности +/–0,8 мм этот размер для 1-го цилиндра должен быть равен точно 333,0 мм, для 2-го цилиндра 245,0 мм, для 3-го цилиндра 153,6 мм и для 4-го цилиндра 65,6 мм.Если нужно, выправьте PDE в соответствии с этими размерами. Затем затяните крепежные болты: 12 Нм и, если нужно, доверните поэтапно на –270° (3/4 оборота).Установите ось маятникового рычага и затяните вначале вручную равномерно (новые) внутренние болты и затем два внешних болта. Момент затяжки: 20 Нм и равномерно доверните на 90° (ј оборота).Установите индикатор часового типа (с кронштейном VW 387) на установочном винте PDE. Поверните коленвал в направлении вращения двигателя так, чтобы ролик маятникового рычага оказался на вершине приводного кулачка. Сторона ролика (стрелка А) находится в высшей точке, индикатор часового типа (стрелка В) в самой низкой точке.Снимите индикатор часового типа и вворачивайте установочный винт в маятниковый рычаг, пока не ощутите отчетливое сопротивление. В этом случае модуль насос-форсунка установлен до упора.

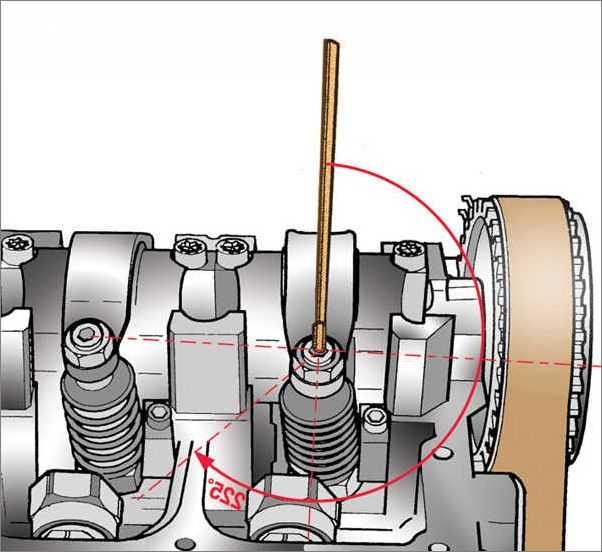

Поверните установочный винт от упора назад на 225°.Удерживая винт в этом положении, затяните контргайку на 30 Нм.
Подсоедините разъем модуля насос-форсунка и смонтируйте крышку головки блока цилиндров и крышку зубчатого ремня.
Как то так, —без лишних слов, просто и сердито
www.drive2.ru
Регулировка форсунок дизельного двигателя Фольксваген
Фирма Volkswagen в 1998 одной из первых применила насос-форсунки в качестве топливной аппаратуры для легковых авто. Разница между системами насос-форсунки и Common Rail заключается в отсутствии распределительного ТНВД и трубок контура высокого давления, так как каждая форсунка снабжена собственным миниатюрным насосом высокого давления, который обеспечивает подачу топлива в камеру сгорания.
Изначально насос-форсунки были полностью механическими, но развитие и внедрение электронного управления топливных систем позволило кардинально изменить принцип подачи топлива. Принцип работы электронной насос-форсунки.
Доставку топлива обеспечивает электрический насос низкого давления, которое через клапан поступает в механический насос высокого давления. Сжатие производится с помощью плунжера во время вращения распределительного вала с эксцентричным кулачком. Процессом впрыска топлива руководит ЭБУ, которое определяет момент начала поступления и его количество. При этом подача топлива в камеру сгорания производится несколькими порциями в один такт, разделенных на 3 фазы:
- предварительный впрыск, который на начальном этапе обеспечивает воспламенение топливной смеси;
- основной впрыск, который обеспечивает движение поршня;
- дополнительный впрыск, необходим для очистки сажевого фильтра.
Впрыск топлива контролирует клапан управления, расположенный внутри форсунки, основным элементом которого является игла. Насос-форсунки расположены под клапанной крышкой на головке блока. Такое расположение конструктивно обосновано установкой кулачка, преобразовывающего крутящийся момент распределительного вала в поступательное движение плунжера поршня насоса высокого давления.
Диагностика насос-форсунок на автомобиле
Причиной снижения мощности дизельного двигателя может быть вызвано некорректной работой насос-форсунок. Для определения причины следует, обратит в автосервис специализирующийся по ремонту дизельной аппаратуры легковых автомобилей. Сканер, подключенный к диагностическому разъему ЭБУ, выдаст параметры работы всей топливной системы и возникшие ошибки при ее работе. В случае если все элементы работают нормально, а параметры форсунок несколько отличаются от заводских данных, то вполне возможно, что сбой происходит из-за нарушения регулировки форсунок. Параметры регулировки нарушаются в процессе работы двигателя из-за естественной выработки эксцентрика распределительного вала и приводного кулачка, что требует регулярных регулировочных работ.
Для проведения регулировочных работ следует снять клапанную крышку двигателя. Провернуть шкив коленчатого вала до момента, когда кулачок максимально опустит плунжер насоса, а высшая точка эксцентрика распределительного вала, будет находиться под пяткой кулачка.
При этом совершенно безразлично, с какой форсунки начинать регулировку, главное чтобы она находилась в сжатом состоянии. Гаечным ключом отпускается стопорная гайка, установочный винт вкручивается до отчетливого упора, а затем отворачивается на 180 градусов, что составляет половину оборота. Удерживая установочный винт, производится фиксация стопорной гайки с моментом затяжки 30 Нм. Подобная операция производится последовательно с остальными форсунками. На этом фактически и заканчивается регулировка насос-форсунок.
Внимание! При установке клапанной крышки необходимо установить новую уплотнительную прокладку во избежание течи моторного масла.
После установки клапанной крышки проводится повторная проверка сканером. В основном после регулировки форсунок параметры улучшаются, появляется тяга, работа двигателя становится устойчивой. Но в случае если после регулировочных работ, показатели какой, ни будь, форсунки не изменились, то причину неисправности следует искать в самой форсунке.
Наиболее распространенными неисправностями насос-форсунок могут быть:
- в 63 процентах проблемы клапанного узла;
- в 30 процентах нарушение работы распылителя;
- в 5 процентах неисправности электромагнитной части;
- в 2 процентах механические повреждения плунжера, пружины или корпуса форсунки.
Для дальнейшей диагностики потребуется демонтаж форсунки с двигателя. Для снятия форсунки используется съемное устройство Т10055, которое обеспечит безопасное извлечение из головки двигателя. Диагностика на специализированном стенде позволит точно установить причину неисправности. В половине случаев удается восстановить работоспособность путем замены дефектных деталей, в остальных случаях ввиду высокой изношенности форсунки, она признается не пригодной к ремонту и подлежит замене.
Осторожно! При проверке форсунки на стенде не следует близко подносить руки к распылителю, давление, создаваемое насосом высокого давления, составляет 2500 баррелей, что в состоянии рассечь кожу даже через одежду и нанести достаточно серьезную травму.
Все диагностические и ремонтные работы следует производить на автосервисе, где имеется специализированное оборудование и механики с достаточным опытом подобных работ. Попытки самостоятельного ремонта нередко приводят к более серьезным неисправностям.
forsunka-piter.ru
Audi A4 Avant 2.0 TDi BLB › Бортжурнал › Регулировка угла впрыска, регулировка насос-форсунок, большой расход топлива, громко работает двигатель
Ещё во время покупки авто было замечено, что двигатель работает очень громкоСпустя время поездил и понял, что громкая работа двигателя это не самая страшаня проблема, срашным оказался расход топлива…по городу литров 15по трассе литров 7-8расход на холостом ходу 0,8 л/час это как в бензинкеподключил шнурок и увидел, что 1и4 цилинр переливают топливо, хотя машина ехала отлично и обороты не плавали.Поюзав просторы интернета наткнулся на несколько статейв них шла речь о регулировке насос-форсунок и угла впрыска (через регулировку выпусконого распредвала)Регулировал насос-форсунки по вот этому видео… там правда двигатель 1.
9, но процесс регулировки одинаков
Фольцваген 1.9 тди насос форсунка регулировка
Далее подключил ваг-ком .11.11 и проверил что изменилось и завёл двигатель, первым делом услышал, что двигатель стал работать заметно тише этак процентов на 50 тише… Но расход топлива уменьшился незначительно… Было решено крутить распредвалНа звёздочке выпускного распредвала, (это тот который находится слева и это тот же под которым находятся форсунки) отпускаю 3 винта головкой на 13(но не откручиваю, чуть приотпустил) далее головкой на 18 кручу ось распредвала против часовой стрелки, сдвинул я грубо говоря на 5мм это 1 зуб ремня ГРМ.Вот какие параметры получились после всех этих манипуляцийРасход на холостом ходу 0,4 л/часРасход по трассе в спокойном режиме 4,6 л/100кмКому может будет интересно правый впусконой распредвал регулирует синхранизацию с коленвалому меня эта синхронизация без отклонений — 0 градусовна фото в 13 группе впрыск топлива каждой форсунки почти в идеалев 15 группе расход топлива на хх и смещение угла синхронизации коленвала
всем удачи на дорогах
Цена вопроса: 0 ₽ Пробег: 277000 км
www.
drive2.ru
Регулировка преднатяга насос форсунки AVF.AWX — бортжурнал Volkswagen Passat смотрите еще мой блог 1999 года на DRIVE2
Для проведения этой работы вам нужно иметь несколько специальных инструментов, без которых нельзя обойтись: универсальный держатель индикатора часового типа VW 387, вкладыши 3410 и Т10054, съемное устройство Т10055, динамометрический ключ (5-50 Нм), например, V.A.G. 1331, и штангенциркуль с диапазоном измерения минимум 400 мм.
1 — болт (20 Нм плюс четверть оборота/90°), 2 — ось маятникового рычага с маятниковым рычагом, 3 — контргайка, 4 — установочный винт, 5 — шаровой палец, 6 — модуль насос-форсунка, 7/8 и 9 — кольца круглого сечения, 10 — теплозащитная прокладка, 11 — стопорное кольцо, 12 — головка блока цилиндров, 13 — зажимная колодка, 14 — болт (12 Нм плюс три четверти оборота (270°
Демонтаж: демонтируйте верхнюю крышку зубчатого ремня и крышку головки блока цилиндров (глава о двигателях). Поверните коленвал так, чтобы пара кулачков каждого демонтируемого и монтируемого модуля насоса-форсунки была равномерно повернута вверх.
Ослабьте контргайки установочных винтов 4 и вывинтите винты. Ослабьте крепежные болты 1 оси маятникового рычага 2 снаружи внутрь сменной насадкой 3410 и снимите ось маятникового рычага. Ослабьте крепежный болт D зажимной колодки C сменной насадкой Т10054 и выньте зажимную колодку.Отверткой отожмите разъем на модуле насос-форсунка. Избегайте деформации! Легким нажатием пальца поддерживайте противоположную сторону разъема. Учитывайте расположение цилиндров модулей насос-форсунка!Установите съемное устройство Т10055 на место зажимной колодки в боковой шлиц PDE. Осторожными постукивающими движениями вытяните насос-форсунку вверх из ее седла в головке блока цилиндров.При монтаже учтите также, что при новых модулях насос-форсунка должны быть также заменены относящиеся к ним установочные винты в маятниковом рычаге. При каждой работе, которая требует регулировки PDE, должны заменяться установочные винты в маятниковом рычаге и шаровые пальцы в PDE! Новые PDE поставляются с кольцами круглого сечения и с теплозащитной прокладкой.
Если вы устанавливаете старый PDE, то должны заменяться кольца круглого сечения и теплозащитная прокладка.Проверьте правильность расположения трех уплотнительных колец, теплозащитной прокладки и стопорного кольца. Уплотнительные кольца не должны быть перекрученными!Смажьте маслом уплотнительные кольца и с большой осторожностью вставьте PDE в гнездо в головке блока цилиндров. Равномерно нажимая, задвиньте PDE до упора в гнездо в головке блока цилиндров. Вставьте зажимную колодку в боковой шлиц PDE. PDE должен обязательно находиться под прямым углом по отношению к зажимной колодке. Поэтому завинчивайте крепежный болт в зажимную колодку до тех пор, пока PDE еще будет легко проворачиваться. Затем установите насос-форсунку под прямым углом по отношению к подшипниковым стойкам распредвала.Проверьте штангенциркулем (измерительный диапазон 400 мм) размер от внешнего края головки блока цилиндров до круглой поверхности PDE (размер а).Трехцилиндровый двигатель: при толерантности +/–0,8 мм этот размер для 1-го цилиндра должен быть равен точно 245,0 мм, для 2-го цилиндра 157,0 мм и для 3-го цилиндра 65,6 мм.
Четырехцилиндровый двигатель: при толерантности +/–0,8 мм этот размер для 1-го цилиндра должен быть равен точно 333,0 мм, для 2-го цилиндра 245,0 мм, для 3-го цилиндра 153,6 мм и для 4-го цилиндра 65,6 мм.Если нужно, выправьте PDE в соответствии с этими размерами. Затем затяните крепежные болты: 12 Нм и, если нужно, доверните поэтапно на –270° (3/4 оборота).Установите ось маятникового рычага и затяните вначале вручную равномерно (новые) внутренние болты и затем два внешних болта. Момент затяжки: 20 Нм и равномерно доверните на 90° (ј оборота).Установите индикатор часового типа (с кронштейном VW 387) на установочном винте PDE. Поверните коленвал в направлении вращения двигателя так, чтобы ролик маятникового рычага оказался на вершине приводного кулачка. Сторона ролика (стрелка А) находится в высшей точке, индикатор часового типа (стрелка В) в самой низкой точке.Снимите индикатор часового типа и вворачивайте установочный винт в маятниковый рычаг, пока не ощутите отчетливое сопротивление. В этом случае модуль насос-форсунка установлен до упора.

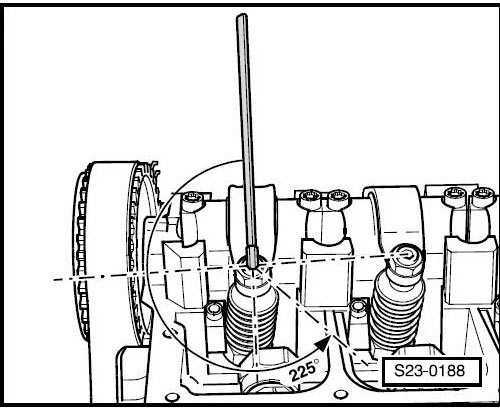

Поверните установочный винт от упора назад на 225°.Удерживая винт в этом положении, затяните контргайку на 30 Нм.Подсоедините разъем модуля насос-форсунка и смонтируйте крышку головки блока цилиндров и крышку зубчатого ремня.
Как то так, —без лишних слов, просто и сердито
www.drive2.ru
Технические советы: Регулировка момента впрыска дизельного топлива
Что такое момент впрыска дизельного топлива?
Время впрыска, как и другое время, относящееся к двигателям внутреннего сгорания, представляет собой процесс тщательного контроля того, когда должно произойти указанное сгорание.
Дизельный двигатель внутреннего сгорания представляет собой очень сложный и точный образец современной техники. Имея возможность контролировать точный момент подачи топлива в камеру сгорания, производители могут точно контролировать мощность и выбросы двигателя.
Подобно синхронизации свечей зажигания в бензиновом двигателе, синхронизация впрыска позволяет вам вносить коррективы, чтобы получить оптимальное количество топлива в идеальное время, чтобы сделать самый большой «взрыв», если хотите.
Независимо от того, являетесь ли вы владельцем-оператором или владеете собственной мастерской, крайне важно знать, что такое время впрыска и как его отрегулировать. Тем не менее, автопроизводители разработали двигатель для работы с определенными параметрами, поэтому регулировка фаз газораспределения ТНВД может принести больше вреда, чем пользы, если она будет выполнена неправильно.
Зачем нужно настраивать время впрыска?
Существует несколько причин, по которым кому-то может понадобиться отрегулировать время впрыска.
Чаще всего тайминги нужно корректировать, чтобы решить проблему с чрезмерным дымом или турбо задержкой. Почему эти проблемы возникли в первую очередь, это совсем другая история, но регулировка синхронизации ТНВД, скорее всего, решит проблему.
Можно ли регулировать момент впрыска на любом дизельном двигателе?
Конечно! Каким бы старым или новым ни был ваш дизельный двигатель, всегда будет под рукой ТНВД. Парни старой школы гордились тем, что могли регулировать синхронизацию вручную с помощью пары обычных ручных инструментов, которые были у всех под рукой.
К сожалению, в настоящее время мало что можно сделать с транспортным средством, не имея хотя бы базовых навыков работы с компьютером. Технологии развиваются быстрыми темпами, и когда-то простой дизельный двигатель был оснащен рядом компьютеров, которые контролируют все, от момента впрыска до температуры в кабине. Момент впрыска по-прежнему можно отрегулировать на современном грузовике, но теперь это делается с помощью ECM.
Опережение и замедление фаз газораспределения двигателя
Существует два основных способа регулировки фаз газораспределения ТНВД. Это можно сделать, опережая или замедляя фактическую точку входа топлива в камеру сгорания.
Опережение
Опережение времени означает, что вы меняете, когда будет происходить процесс сгорания в зависимости от положения поршня.
При увеличении момента впрыска процесс сгорания происходит раньше, чем изначально предполагал производитель. Это должно увеличить мощность. Но, как и во всем, есть и недостатки в смещении времени.
Добавленный дым будет основным визуальным сигналом того, что кто-то передвинул время на дизельном двигателе. Чего вы, возможно, не знаете, так это того, что выбросы также могут значительно увеличиться за счет увеличения времени впрыска.
Защитники окружающей среды и производители двигателей должны найти тонкий баланс. Автопроизводители и энтузиасты хотят получить как можно больше энергии от своих дизельных рабочих лошадок, в то время как, с другой стороны, необходимо соблюдать строгие правила загрязнения окружающей среды.
Это тема, по которой обе стороны регулярно сталкиваются друг с другом.
Замедление синхронизации двигателя
Замедление синхронизации, с другой стороны, делает прямо противоположное ускорению. Другими словами, топливо будет доставлено после того, как это было задумано производителем.
Редко можно услышать о людях, замедляющих расчет времени, в основном потому, что это один из лучших способов снизить выходную мощность. Однако, если все сделано правильно, это может помочь повысить эффективность использования топлива. Поскольку это не обычная процедура, мы не будем вдаваться в подробности об замедлении времени впрыска.
Как можно отрегулировать синхронизацию дизельного двигателя?
Регулировка момента впрыска на дизельном двигателе может иметь огромное значение как с точки зрения производительности, так и с точки зрения расхода топлива, если все сделано правильно. В зависимости от марки и модели вашего двигателя синхронизацию можно отрегулировать одним из нескольких способов.
Перепрограммирование ECM
Переназначение ECM для выжимания большей мощности из двигателя производится с тех пор, как сам ECM. Для тех, кто знает, что делает (помните? мы уже говорили о том, как удобно работать с компьютером), это означает несколько щелчков мышью и пуф! У тебя больше власти. Конечно, это будет работать только в том случае, если ваш двигатель оснащен электронным ТНВД. и не механический.
Ручная регулировка ТНВД
Не так давно большинство дизельных двигателей работали механически, и ТНВД не был исключением. Простая отвертка и правильный набор торцевых головок позволят вам вручную отрегулировать ТНВД.
Если бы вы хотели сделать это, так сказать, «по книге», то для точного измерения и регулировки времени потребовался бы специальный зондирующий измеритель, но большинство делало это на слух. Вот хорошее пошаговое руководство для тех, кто хочет попытать счастья!
Модернизация распределительного вала
Распределительный вал играет важную роль в работе и работе двигателя.
Кулачки распределительного вала — это результат бесчисленных часов и долларов, потраченных инженерами на то, чтобы добиться оптимальной производительности без чрезмерного воздействия на окружающую среду.
К счастью для нас, некоторые компании все еще производят распределительные валы с более агрессивными кулачками, что дает пользователю большую мощность. Замена распредвала обычно производится только из-за износа или в погоне за большей мощностью. Программная настройка может зайти так далеко, а иногда действительно требуется аппаратное обеспечение, чтобы получить дополнительных пони.
Замена толкателей и прокладок
Подобно новому распределительному валу, замена толкателей и прокладок может быть еще одним способом регулировки синхронизации. Прелесть этого в том, что новые толкатели кулачка и прокладки обычно стоят в разы меньше, чем новый или неоригинальный распредвал!
Преимущества и недостатки системы улучшения газораспределения
В этом мире нет ничего бесплатного.
Есть плюсы и минусы опережения синхронизации дизельного ТНВД. Давайте посмотрим на некоторые из наиболее распространенных преимуществ и недостатков этого.
Преимущества
Опережение фаз газораспределения ТНВД не является чем-то новым. В большинстве случаев это делается для того, чтобы получить от двигателя больше мощности. Многие тюнеры дизельных двигателей увеличивают время, чтобы легко увеличить мощность. Кроме того, увеличивается расход топлива, поскольку двигателю приходится меньше работать, чтобы выдерживать такой же вес.
Недостатки
Если бы это зависело от энтузиастов, ТНВД и двигатель были бы настроены с точностью до дюйма и выдавали бы максимальную мощность. Но мы должны думать о завтрашнем дне. Именно здесь вступают в действие правила выбросов, которые возвращают всех к реальности. Есть некоторые последствия увеличения времени впрыска, которые большинство не принимает во внимание. Выбросы выхлопных газов реальны, и, хотя промышленность иногда может слишком остро реагировать, это следует принимать во внимание.
Регулировка фаз газораспределения топливного насоса означает помощь двигателю в его максимальной производительности. У производителей есть заранее установленные сроки, которые часто напрямую зависят от норм выбросов. К счастью, дизельный двигатель становится настолько продвинутым, что мы все можем извлечь выгоду из увеличенной мощности, а также более высокого расхода топлива на галлон!
Персонал отдела автомобильных и тяжелых запчастей обладает техническими знаниями и опытом, чтобы помочь вам с внутренними потребностями вашего двигателя. Если у вас есть какие-либо нерешенные вопросы о времени работы топливного насоса или дизельных двигателях в целом, позвоните нашим сертифицированным техническим специалистам ASE по номеру 9.0090 844-304-7688 или просто запросить расценки онлайн !
Связанные статьи:Дизельные топливные топливные форсунки объяснены
Комплекты по ремонту дизельного двигателя и убедившиеся инжекторы
Diesel Инектор.

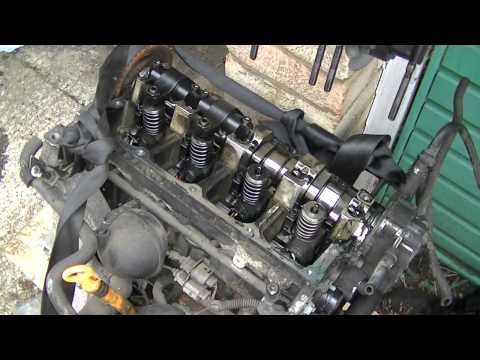

Видео:
Мало времени? Получите вашу цитату онлайн!
Мы поняли: когда вам нужны запчасти для дизельных двигателей, время имеет решающее значение. Вот почему мы разработали систему онлайн-котировок HHP.
Просто заполните форму, указав свое имя, информацию о двигателе и необходимые детали, и наши сертифицированные ASE технические специалисты свяжутся с вами и составят смету. Это настолько близко к волшебству, насколько это возможно для дизельного двигателя!
Регулировка момента впрыска дизельного двигателя
Основы выбора времени впрыска
Мы часто получаем всевозможные звонки с просьбой о техническом совете, от владельцев-операторов, пытающихся устранить проблему с их грузовиком, до механиков ремонтной мастерской, которые ищут для второго мнения.
Со всеми этими звонками мы замечаем, когда всплывает несколько вопросов, а это означает, что это должен быть довольно распространенный вопрос. Один из вопросов, который нам задавали несколько раз: что такое время впрыска и как его настроить? Если вы обнаружили, что задаете тот же вопрос, в этой статье есть основы, которые, мы надеемся, должны дать вам информацию, которую вы ищете.
Загрузить мою электронную книгу!!
Вам нужны запасные части для вашего дизельного двигателя? Наши сертифицированные технические специалисты ASE всегда готовы помочь вам получить необходимые детали!
Что такое синхронизация впрыска
Момент впрыска — это момент впрыска топлива в цилиндр, который изменяется при сгорании.
Время впрыска топлива может быть изменено для впрыска в разные моменты времени. Производитель двигателя рекомендует определенное время, то есть время, на которое они устанавливают его при первом изготовлении двигателя. Это время обычно сбалансировано, чтобы получить как можно больше мощности, но при этом оставаться в установленных законом пределах выбросов.
Регулировка времени впрыска также часто упоминается как время разлива .
Зачем регулировать время впрыска?
Обычно синхронизация впрыска регулируется для увеличения мощности двигателя. Время может быть увеличено для создания большей мощности. Иногда синхронизация корректируется в обратном направлении, чтобы решить проблему с курением или задержкой.
Можно ли регулировать момент впрыска на всех дизельных двигателях?
Молодой или старый, время можно отрегулировать на любом двигателе. Единственная разница заключается в том, как будет корректироваться время, которое будет рассмотрено далее в этой статье.
Регулировка момента впрыска дизельного двигателя
Опережение
Опережение момента впрыска двигателя означает, что вы увеличиваете время сгорания. Другими словами, вы настраиваете синхронизацию таким образом, чтобы зажигание происходило раньше, чем изначально было установлено производителем.
Говоря о времени любого рода, но особенно о продвижении вперед, вы часто слышите или видите термин BTDC или Перед верхней мертвой точкой . Верхняя мертвая точка или ВМТ для конкретного поршня — это когда этот поршень находится в самой верхней части цилиндра или дальше всего от коленчатого вала. Напротив, нижняя мертвая точка или НМТ — это когда поршень находится в самой нижней точке цилиндра, ближе всего к коленчатому валу. Таким образом, ВМТ будет точкой перед тем, как поршень окажется в самой верхней точке двигателя. Опережение опережения зажигания — это число градусов до ВМТ, на которое происходит зажигание.
Обычно местоположение измеряется в градусах.
Например, 10 градусов до ВМТ — это когда коленчатый вал находится на 10 градусов раньше, чем поршень достигает высшей точки цикла. Если вы не можете определить градусы, просто взглянув на коленчатый вал, вот удобный калькулятор.
Замедление
Замедление синхронизации двигателя, по существу, противоположно ускорению. Это когда вы настраиваете синхронизацию так, чтобы зажигание происходило после первоначального указанного производителем времени. Люди задерживают момент зажигания своих двигателей по разным причинам, хотя это встречается реже. Некоторыми из этих причин являются экономия топлива и производительность.
В оставшейся части этой статьи основное внимание будет уделено регулировке фаз газораспределения двигателя, так как это наиболее распространенная регулировка фаз газораспределения.
Как отрегулировать момент впрыска
Существует несколько способов регулировки момента впрыска в зависимости от типа вашего двигателя и его возраста.
Наиболее распространенными способами регулировки момента впрыска являются программирование ECM, регулировка топливного насоса высокого давления, замена распределительного вала и замена толкателей или прокладок кулачка.
Программирование ECM
Для более новых двигателей с передовыми компьютерными системами отрегулировать угол опережения зажигания так же просто, как запрограммировать ECM. И под простым я подразумеваю простой для людей, которые знают, как их программировать. Никаких механических работ не требуется, за исключением доступа к ECM. Оттуда механик может подключить инструмент Flash, чтобы перепрограммировать компьютер.
Нужен новый ЕСМ? Ознакомьтесь с некоторыми ECM, которые предлагает компания Highway and Heavy Parts.
Для более старых механических двигателей все еще есть несколько деталей, которыми можно каким-то образом управлять, чтобы изменить синхронизацию.
Топливный насос высокого давления

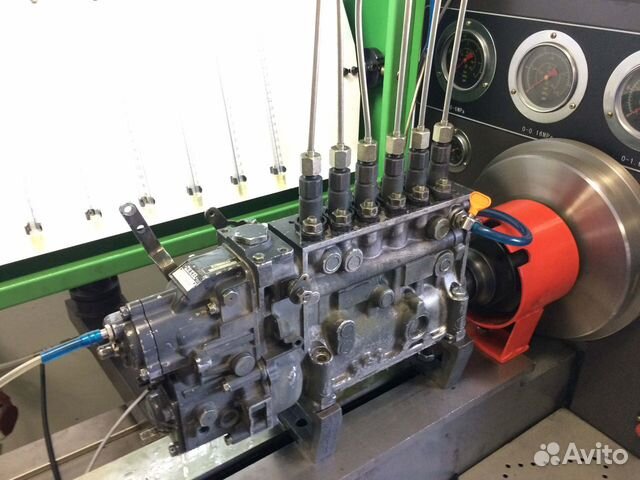

Одним из самых простых способов механической регулировки фаз газораспределения является регулировка топливного насоса высокого давления.
Это так же просто, как вращать насос в двигателе. Для вращения насоса требуется всего лишь отвертка и торцевой ключ, которые у большинства людей есть дома в ящиках для инструментов. Однако для точного измерения хронометража вам понадобится специальный щуп или хронометр. Важно помнить, что небольшое движение помпы приведет к большому изменению синхронизации, поэтому не делайте резких регулировок. В качестве руководства о том, как сделать это самостоятельно, на сайте DoItYourself.com есть неплохие пошаговые инструкции , в которых рассматриваются основы.
Распределительный вал
Другой способ отрегулировать синхронизацию – заменить распределительный вал. Заменив распределительный вал на кулачки другой формы и размера, вы сможете отрегулировать момент срабатывания клапанов и форсунок. Чтобы сделать это, вам, вероятно, придется работать с гуру распределительных валов, который может сделать всю математику, чтобы получить кулачок, который будет делать то, что вы хотите.
Кулачки чаще всего заменяются по причинам синхронизации при использовании в автомобилях с высокими характеристиками.
Толкатели и прокладки кулачков
Более дешевым вариантом замены при срабатывании клапанов и форсунок является замена толкателей или прокладок распределительного вала. Они могут делать то же самое или очень похоже на то, что делает замена распределительного вала. Например, замена прокладок кулачкового толкателя на более толстые или более тонкие повлияет на то, когда толкатели и кулачки вступают в контакт, и, таким образом, когда активируется остальная часть клапанного механизма.
Преимущества и недостатки опережения сроков
Преимущества
Люди опережают время, поэтому должны быть веские причины, чтобы возиться с ним, верно? Да. Увеличение времени обычно увеличивает мощность, которую производит ваш двигатель. Это также обычно повысит эффективность использования топлива. Первоначальные производители двигателей устанавливают время, чтобы сбалансировать мощность и выбросы, чтобы двигатели, которые они производят, получали как можно больше мощности, не выходя за рамки установленных норм выбросов.
Это означает, что они изначально не настроены на максимальную мощность, на которую способен двигатель. И если ваш двигатель устарел или с ним были проведены некоторые работы, он может просто работать не так, как раньше. Любая мелочь может повлиять на ваше время, поэтому может потребоваться немного аванса, чтобы увеличить мощность.
Недостатки
Однако то, что вы можете увеличить мощность, не означает, что вы хотите или должны это делать. Для некоторых это часто становится тяжелым уроком, но не всегда целью является увеличение мощности. Увеличение времени может привести к большему количеству дыма. Это может вызвать гораздо большую вибрацию в двигателе, делая его более шумным. Это также увеличит выбросы NOx, поэтому производители обычно сначала немного замедляют работу двигателей. И если вы не заботитесь об этих вещах, это на самом деле повлияет на работу двигателя другими способами; опережение времени часто будет уменьшаться и задерживать усиление.
Большая часть регулировки времени заключается в том, чтобы делать то, что правильно для вашего двигателя, и если вы делаете это, то делаете это правильно.
Персонал отдела автомобильных и тяжелых запчастей обладает техническими знаниями и опытом, чтобы помочь вам с внутренними потребностями вашего двигателя. Если у вас есть какие-либо нерешенные вопросы о времени работы топливного насоса или дизельных двигателях в целом, позвоните нашим сертифицированным техническим специалистам ASE по номеру 9.0089 844-304-7688. Или, вы можете запросить цитату онлайн.
Первоначально опубликовано 15 сентября 2017 г .; Отредактировано 11 ноября 2020 г.
