Диагностика карбюратора

Цель задания. Для проведения качественной диагностики карбюратора необходимо изучить детали карбюратора, оказы­вающие влияние на работу двигателя, их взаимодейст­вие и изменение их структурных параметров в про­цессе эксплуатации. Изучить регулировку карбюрато­ров.

Необходимое оборудование и инструмент. Автомоби­ли ЗИЛ-130 и ГАЗ-53А с работающими двигателями; карбюраторы К-88, К-84, К-126, К-124; ключи гаечные, отвертки, шаблоны для проверки установки игольчато­го клапана; переходник со стеклянной трубкой для про­верки уровня топлива; противни для деталей карбюра­торов; плакаты, справочные материалы.

В процессе эксплуатации автомобиля происходит из­нос деталей карбюратора и его привода, изменяется регулировка некоторых сопряжений, нарушается герме­тичность соединений.

Наиболее характерные неисправности карбюраторов следующие: выработка игольчатого клапана поплавко­вой камеры и связанное с этим переполнение поплавко­вой камеры топливом; неисправности поплавка; увели­чение калиброванных отверстий жиклеров и засорение отверстий; нарушение регулировки холостого хода и механизма управления карбюратором; изменение упру­гости пластин диффузора; подсос воздуха через неплот­ности соединений; разработка рабочей поверхности регулировочной иглы главного жиклера.

Первым делом надо прове­рить уровень топлива в поплавковых камерах карбю­раторов К-88 (К-84) и К-126 (К-124) на автомобиле, поставленном на горизонтальную площадку, при рабо­те двигателя на режиме минимальной частоты враще­ния холостого хода в течение 5 мин. Уровень топлива в карбюраторе К-126 (К-124) проверяют через смотро­вое окно.

Уровень топлива в карбюраторе К-88 (К-84) можно проверить двумя способами.

Способы диагностики карбюратора:

Первый способ проверки уровня топлива в карбюраторе К-88 (К-84). При работе двигателя на ре­жиме малой частоты вращения холостого хода следует отвернуть пробку контроля уровня топлива и через от­крывшееся контрольное отверстие наблюдать за уров­нем топлива (глаз должен находиться на уровне конт­рольного отверстия). При правильной регулировке уро­вень топлива будет виден, и топливо не должно вытекать из отверстия.

Рис. 1. Проверка уровня топлива в поплавковой камере карбюратора: 1 – переходник, 2 – стеклянная трубка с делениями.

Второй способ проверки уровня топлива в карбюраторе К-88 (К-84).

Необходимо отвернуть пробку, закрывающую канал клапана экономайзера с механи­ческим приводом, и на ее место ввернуть переходник, заканчивающийся стеклянной трубкой с нанесенными на ней рисками, указывающими пределы колебания уровня топлива (рис. 1).

2. Отрегулировать карбюраторы на минимально устойчивую частоту вращения холостого хода.

Минимальная частота у всех карбюраторов регули­руется с помощью упорного винта, ограничивающего закрытие дроссельной заслонки (заслонок) и винтами, изменяющими состав горючей смеси.

Минимальная частота регулируется только при про­гретом двигателе и совершенно исправной системе за­жигания. В двухкамерных карбюраторах состав смеси регулируется в каждой камере самостоятельно. При завертывании винтов «качества» смесь обедняется, а при их отвертывании — обогащается.

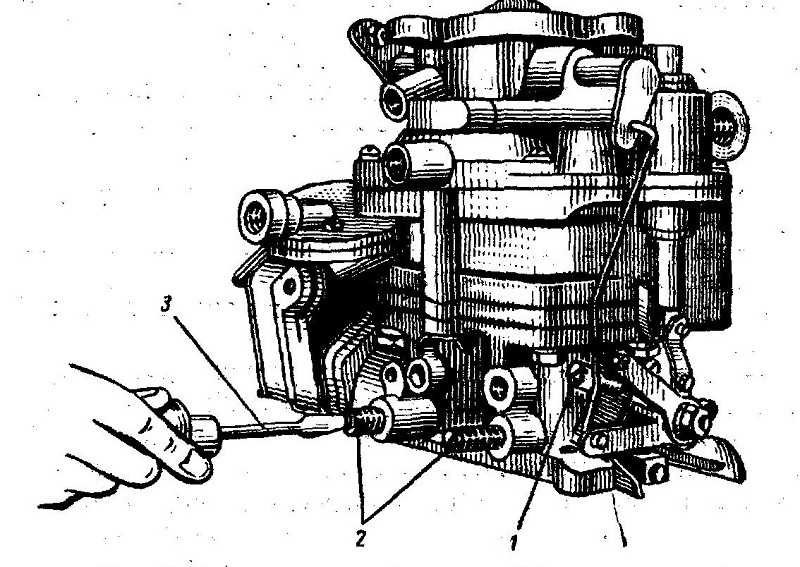

Рис. 2.Регулировка системы холостого хода карбюра­тора:

1 – винты качественной регулировки холостого хода, 2 – упор­ный винт

Вначале необходимо завернуть винты «качества» 1 (рис. 2) не туго до отказа, а затем отвернуть каждый винт на 2,5—3,0 оборота. После этого пустить двига­тель и установить с помощью упорного винта 2поло­жение дроссельной заслонки, при котором двигатель ра­ботает вполне устойчиво. Затем, завертывая или отвер­тывая один из винтов «качества» 1, находят положе­ние, при котором двигатель будет работать с наиболь­шим числом оборотов при неизменном угле открытия дроссельных заслонок. Потом повторяют такие же опе­рации со вторым винтом «качества».

После регулировки состава смеси необходимо по­пытаться уменьшить частоту вращения холостого хода, отвертывая понемногу упорный винт 2дроссельных за­слонок. Затем повторить регулировку винтами 1, как указано выше.

На холостом ходу коленчатый вал двигателя дол­жен вращаться с частотой 450—500 об/мин. Для про­верки качества регулировки надо нажать на привод дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то число оборотов на­до увеличить за счет завертывания упорного винта дроссельной заслонки.

Рис. 3. Проверка правильности установки игольчатого клапана пода­чи топлива: 1 – корпус, 2 – клапан, 3 – шаблон, 4 – прокладка.

3. Разобрать отдельно подготовленные карбюраторы, изучить взаимодействие поплавка и запорного клапана, способ регулировки уровня топлива в поплавковой ка­мере, регулировку угла открытия дроссельных засло­нок при закрытой воздушной заслонке

(К-126) и проверить правильность установки узла игольчатого кла­пана подачи топлива (К-88).

Ход поплавка должен быть таким, чтобы обеспечить ход иглы клапана подачи топлива не менее 2 мм. Ход поплавка регулируется подгибанием специального языч­ка, расположенного на рычажке поплавка. Уровень топлива повышается при негерметичном поплавке или не­исправном клапане, который надо притереть, а попла­вок — запаять, удалив из него бензин.

Для регулировки угла открытия дроссельных засло­нок при закрытой воздушной заслонке на рычаге при­вода ускорительного насоса имеется передвижная план­ка, прикрепленная к нему винтом, в которую упирается выступ рычага привода воздушной заслонки. Угол от­крытия дроссельной заслонки должен быть 12°. Чтобы его отрегулировать, необходимо закрыть воздушную за­слонку, а затем, передвигая планку, приоткрыть дрос­сельные заслонки таким образом, чтобы расстояние между кромкой дроссельной заслонки и стенкой смеси­тельной камеры было 1,2 мм, что соответствует углу открытия дроссельной заслонки 12°. После этого надо закрепить планку винтом.

Установку узла игольчатого клапана подачи топли­ва на верхний корпус карбюратора осуществляют с помощью специального шаблона (рис. 3). Расстояние от верхней точки сферы игольчатого клапана до пло­скости верхнего корпуса карбюратора, которое должно быть 13,5—13,8 мм, регулируется прокладками.

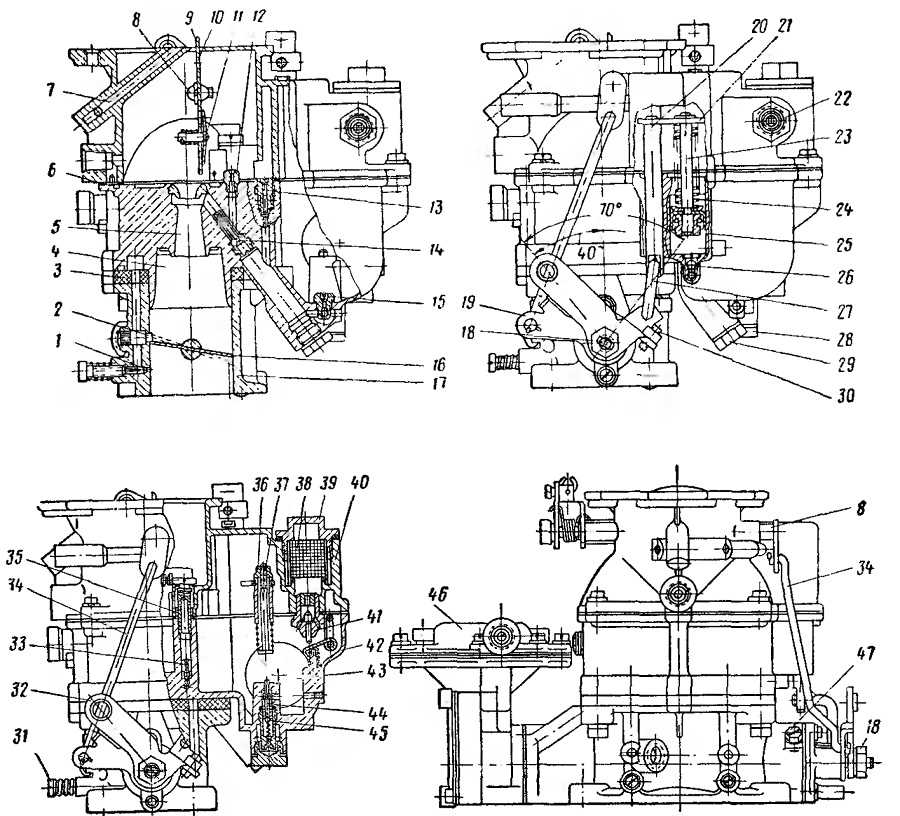

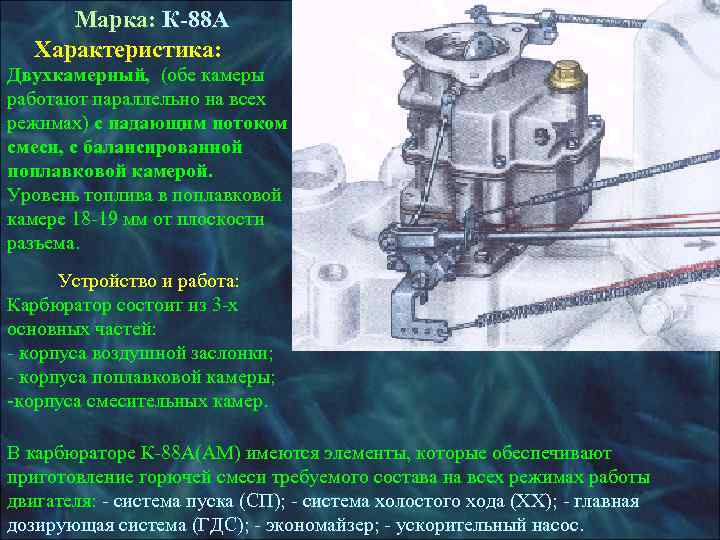

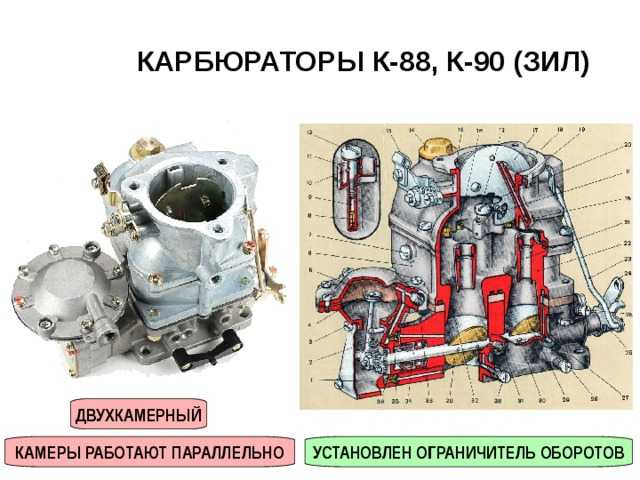

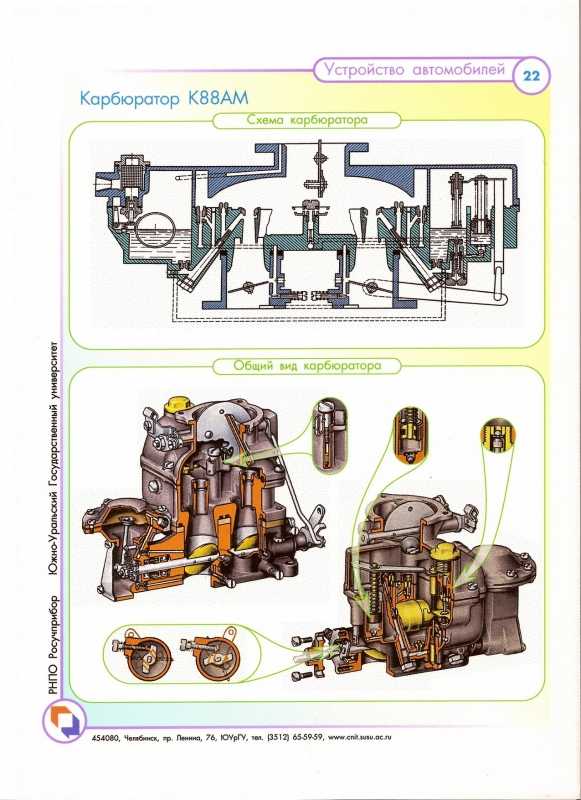

Принцип работы карбюратора К-88

Режим Холостого хода

Карбюратор имеет две самостоятельные системы холостого хода, одинаковые для каждой камеры

При малом числе оборотов на холостом ходу двигателя, разрежение из его впускного трубопровода передается через отверстия круглого 43 и прямоугольного 42 сечения и канал 44 (рисунок 2).

Под действием разрежения топливо из поплавковой камеры карбюратора, пройдя жиклер 47, направляется к жиклеру 6 холостого хода.

Для получения необходимого состава смеси к топливу подмешивается воздух, поступающий в жиклер 6 через полость 7.

Образующаяся при этом эмульсия поступает через круглое отверстие 43 и прямоугольное отверстие 42 в смесительную камеру.

При выходе из отверстий эмульсия смешивается с основным потоком воздуха, проходящим камеру через щель, образованную кромкой дроссельной заслонки 45 и стенкой корпуса 46 смесительных камер.

Холостой ход регулируют упорным винтом 2, ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав горючей смеси.

Холостой ход можно регулировать только при полностью прогретом двигателе и при совершенно исправной системе зажигания.

Особое внимание должно быть обращено на исправность свечей и правильность зазора между их электродами.

Следует учитывать, что карбюратор двухкамерный, и состав смеси в каждой камере регулируют независимо от состава смеси другой камеры соответствующим винтом 41; кроме того, надо помнить, что при завертывании винтов 41 смесь обедняется, а при их отвертывании обогащается.

Начиная регулировку, надо завернуть винты 41 до отказа, однако не слишком туго, а затем отвернуть каждый на три оборота.

После этого нужно пустить двигатель и установить упорным винтом такое наименьшее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво.

Затем надо обеднять смесь с помощью одного из винтов 41, завертывая этот винт при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за излишнего обеднения смеси в цилиндрах.

Затем следует обогатить смесь, вывернув винт 41 на ½ оборота.

После окончания регулировки состава смеси в одной камере надо произвести такие же операции со вторым винтом 41.

Отрегулировав состав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов 41, как указано выше.

Обычно после двух-трех попыток удается найти правильное положение для всех трех регулировочных винтов.

Не следует устанавливать слишком малое число оборотов холостого хода, для проверки регулировки холостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее.

Если двигатель перестанет работать, то число оборотов холостого хода надо увеличить.

Правильно отрегулированный карбюратор должен обеспечивать устойчивую работу исправного двигателя на холостом ходу при 400—500 об/мин.

Режим частичных нагрузок

С увеличением открытия дроссельных заслонок количество воздуха, проходящего через главный воздушный канал, увеличивается, в результате чего разрежение в малом диффузоре 10 оказывается достаточным для вступления в работу главной дозирующей системы карбюратора.

При этом топливо из поплавковой камеры поступает через жиклеры 8 и 47 к кольцевой щели 11 малого диффузора.

При движении топлива к нему подмешивается небольшое количество воздуха, проходящего через воздушный жиклер 9.

Вследствие этого образуется эмульсия и в то же время снижается разрежение около жиклеров 8 и 47; этим достигается необходимая компенсация смеси.

При малых и средних нагрузках двигателя клапан экономайзера с механическим приводом закрыт, и карбюратор подает смесь экономичного состава.

Режим полных нагрузок

Клапан 33 экономайзера с механическим приводом закрыт с помощью пружины 34, которая прижимает шариковый клапан 31 к седлу 30.

Клапан открывается, когда дроссельная заслонка находится в положении, близком к ее полному открытию, вследствие кинематической связи заслонки с рычагом 37, тягой 32, штоком 21 и планкой 20.

При этом планка 20, закрепленная на штоке 21, через толкатель 17 входит в соприкосновение с промежуточным толкателем 28 и перемещает его вниз.

Промежуточный толкатель нажимает на клапан 31, и он отходит от седла. Топливо проходит через отверстие 27 и поступает в главный топливный канал 35.

Дозировка топлива осуществляется жиклером клапана экономайзера, а затем поступает к жиклеру полной мощности, проходное сечение которого рассчитано на приготовление смеси, обеспечивающей получение полной мощности двигателя.

Режим ускорения

Обогащение смеси, необходимое при резком открытии дроссельной заслонки, происходит с помощью ускорительного насоса, привод которого объединен с механическим приводом клапана экономайзера.

Когда заслонка прикрыта, поршень ускорительного насоса, состоящий из втулки 26 штока, пружины 25 и манжеты 24, находится в верхнем положении, и полость под ним заполнена топливом, поступившим из поплавковой камеры через шариковый впускной клапан 29.

При резком открытии дроссельных заслонок рычаг 37 поворачивается и опускает привод поршня вместе с планкой 20.

В планке имеется отверстие, в которое свободно входит шток 19 поршня насоса.

Планка, опускаясь, сжимает пружину 18, заставляющую поршень насоса двигаться внизу впускной шариковый клапан 29 при этом прижимается к седлу в корпусе поплавковой камеры, и топливо по каналу поступает к отверстиям в полом винте 14, открывая по пути игольчатый клапан 40.

Затем топливо выходит в виде тонких струй из форсунки 12, ударяется о стенки диффузоров, разбивается на мельчайшие частицы и, смешиваясь с воздухом, направляется во впускной газопровод двигателя.

В результате упругой связи поршня ускорительного насоса с дроссельной заслонкой с помощью пружины 18 получается затяжной впрыск топлива и, кроме того, исключается действие насоса, тормозящее открытие заслонки.

Привод ускорительного насоса выполнен так, что насос работает в первой половине открытия дроссельной заслонки.

Игольчатый клапан 40 и воздушная полость 13 в корпусе форсунки 12 предотвращают поступление топлива через систему ускорительного насоса во время работы двигателя при большом числе оборотов с неизменным положением дроссельных заслонок.

Пуск холодного двигателя

Пуск осуществляется с помощью воздушной заслонки 15 и ускорительного насоса.

Управление воздушной заслонкой производится из кабины водителя.

Для улучшения пусковых качеств двигателя в конструкции карбюратора предусмотрена связь с воздушной и дроссельными заслонками, вследствие чего при полном закрытии воздушной заслонки дроссельные заслонки открываются на небольшую величину.

Уход за карбюратором и его регулировка

В сроки, указанные в статье – “Техническое обслуживание автомобиля”, надо удалять отстой из карбюратора и прочищать его.

Промывать карбюратор необходимо в чистом бензине или ацетоне с последующей продувкой сжатым воздухом.

В карбюраторе может быть установлен клапан подачи топлива и клапан экономайзера с эластичным запорным элементом (из специальной резины), поэтому промывку ацетоном или растворителями на его основе нужно проводить только после вывертывания этих узлов из корпусных деталей карбюратора.

Стук по клапану и обжатие седла клапаном не допускаются.

При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14.

При этом нужно учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.

Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий.

Запрещается продувать сжатым воздухом собранный карбюратор через топливоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.

При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.

Пневмоцентробежный ограничитель максимального числа оборотов

Ограничение максимального числа оборотов коленчатого вала двигателя производится пневмоцентробежным ограничителем, состоящим из двух механизмов: центробежного датчика, вращающегося от распределительного вала двигателя, и диафрагменного исполнительного механизма, который воздействует на дроссельные заслонки карбюратора.

Датчик состоит из трех основных частей: корпуса 25, крышки 19 и ротора 22. Крышка с корпусом соединены винтами; для уплотнения, между ними установлена прокладка.

В крышке находится уплотняющий сальник 18.

В корпусе датчика запрессована металлокерамическая пористая втулка 24, для смазки которой предусмотрен фитиль 23, пропитанный маслом.

В роторе датчика установлены клапан 27, седло 28 клапана, регулировочный винт 20 и пружина 14. для доступа к регулировочному винту в корпусе датчика предусмотрено отверстие, закрываемое пробкой 21.

Смазку датчика нужно производить в соответствии с картой смазки.

При работе двигателя из смесительной камеры через жиклеры 2 и 4 в полость «Б» передается разрежение, под действием которого из воздушной горловины карбюратора через отверстие 10 начинает поступать воздух.

Воздух проходит из воздушной горловины в полость «Б» через отверстие 10, трубку 13, соединяющую воздушную горловину карбюратора с боковым отверстием корпуса датчика, отверстие в седле 28 клапана, канал 26 в оси ротора, трубку 12, соединяющую центральное отверстие корпуса датчика с крышкой диафрагменного механизма.

Создаваемое при этом разрежение в полости «Б» над диафрагмой имеет небольшую величину, и валик дроссельных заслонок свободно поворачивается в сторону их открытия под действием пружины 5.

В случае превышения определенного числа оборотов, на которое отрегулирован центробежный датчик, клапан 27 под действием центробежной силы преодолевает натяжение пружины 14 и частично перекрывает отверстие в седле 28 клапана, изменяя тем самым поток воздуха из воздушной горловины в полость «Б» над диафрагмой.
