Регулировки гидроусилителя рулевого управления

Рубрика – Рулевое управление

В гидроусилителе регулируются: зацепление “червяк” – сектор”, зацепление “сектор – рейка”, затяжка гайки червяка, осевой ход поворотного вала, предохранительный клапан, а также управление краном блокировки дифференциала.

Для регулировки зацепления “червяк – сектор” ослабьте болт 5 (рис. *), заведите в паз фланца втулки ключ, поверните втулку 6 по часовой стрелке (по ходу трактора) до упора при среднем положении сошки 18, затем поверните против часовой стрелки на 10-12 мм. по наружному диаметру фланца. Затяните болт 5, заведите дизель и убедитесь в отсутствии заеданий при повороте рулевого колеса в обе стороны до упора.

При необходимости увеличьте зазор в зацеплении, поворачивая втулку против часовой стрелки до исключения заеданий.

Для регулировки зацепления “сектор – рейка” уменьшите толщину набора регулировочных прокладок 24 (рис. *) под фланцем упора 23 до получения зазора 0,1-0,3 мм. между упором и рейкой. При проверке зазора поджимайте рейку к сектору.

Сферической гайкой червяка 30 обеспечивается затяжка упорных подшипников 28 (рис. *). Правильная затяжка упорных подшипников является важнейшим условием нормальной работы гидроусилителя. Чрезмерное поджатие гайки может вызвать перекос золотника и неравномерное усилие поворота. Перед затяжкой гайки закрепите распределитель двумя болтами, предварительно подложив под головки болтов шайбы на толщину фланца крышки (рис. ниже). Затяните гайку червяка моментом 2 кгс*м (20 Н*м), отверните ее на 1/12 – 1/10 оборота до совмещения отверстия в червяке с прорезью под шплинт гайки и зашплинтуйте гайку. Выверните два болта крепления распределителя к корпусу, установите крышку и надежно закрепите распределитель.

Установка распределителя и затяжка сферической гайки червяка

1. сферическая гайка
2. шайба
3. ползун
4. монтажные шайбы
5. болты

Для регулировки осевого хода поворотного вала 21 (рис. *) ослабьте контргайку 12, заверните регулировочный болт 10 до упора в торец вала, затем отверните на 1/8 – 1/10 оборота и законтрите контргайкой.

Для регулировки предохранительного клапана в нагнетательную магистраль или в клапанную крышку вместо пробки 1 подсоедините манометр со шкалой не менее 100 кгс/см² (10 МПа). Поверните рулевое колесо до упора, дайте дизелю максимальные обороты и поворачивайте регулировочный винт 3 предохранительного клапана до тех пор, пока манометр не покажет давление 88 кгс/см² (8,8 МПа). После регулировки клапана законтрите колпачок проволокой. Регулировку производите при температуре масла 50 +- 5 °C.

Свободный ход рулевого колеса проверяйте при работающем дизеле на стоянке трактора. Свободный ход должен быть в этом случае не более 20°. При повышенном свободном ходе проверьте люфт в соединениях рулевого привода, подтяните гайки крепления сошки, сектора и поворотных рычагов, отрегулируйте шарнирные соединения рулевых тяг, проверьте затяжку гайки червяка, зацеплений “червяк – сектор”, “сектор – рейка” и осевой ход поворотного вала гидроусилителя.

* смотрите рисунок “Гидроусилитель рулевого управления”.

Интересно почитать:

Усторойство и работа ГУР МТЗ

Для комфортного и эффективного вождения рулевой механизм трактора МТЗ 80(82) оснащён гидроусилителем рулевого управления — ГУР. Узел выполняет функцию передачи вращения от рулевого колеса на рулевую сошку с одновременным облегчением усилия при повороте и смягчении обратной вибрации  при движении по дорогам с неровной поверхностью. Усиление достигается давлением жидкости, действующей на рабочие органы механизма.

ГУР МТЗ 80

Узел устанавливался на более ранних моделях МТЗ-80(82) не уступает по своим функциональным и эксплуатационным качествам устанавливаемой позже системы гидрообъёмного усилителя руля — ГОРУ.

Устройство и принцип работы

Чугунный корпус ГУРа МТЗ 80 (82) размещён на переднем брусе рамы между передней фронтальной стенкой капота и радиатором охлаждения дизеля машины. Узел представляет собой механизм с червячным редуктором, оснащённый автономной гидросистемой с золотником управления потоками рабочей жидкости, шестерёнчатым гидронасосом левого вращения НШ-10-Л-У ГОСТ 8753-71, силовым цилиндром двухстороннего действия и предохранительным клапаном. Гидронасос системы приводится от шестерни газораспределения двигателя.

Устройство ГУР

В корпусе усилителя установлен червяк, связанный витками с сектором и свей торцевой частью с золотником распределителя узла. На концах золотника стоят упорные подшипники, в которые под давлением пружин упираются плунжеры. Одновременно наружными сторонами плунжеры упираются в корпусные детали распределителя. Плунжеры и пружины через подшипники удерживают золотник в нейтральном положении. При вращении рулевого колеса червяк витками начинает передвигать сектор, поворачивая вал сошки. Возникающее сопротивление колёс передаётся через механизм на червяк, образуя усилие, передвигающее его в осевом направлении вперёд или назад в зависимости от направления поворота. Своим смещением червяк взаимодействует с золотником распределителя узла передвигая его относительно оси. Таким образом, золотник управляет потоками масла под давлением. При движении прямо золотник распределителя подпружиненный пружинами стоит в нейтральном положении, давление подаваемое насосом, сбрасывается в корпус усилителя, являющийся гидробаком системы.

Схема работы распределителя при повороте вправо и влево

Вращением рулевого колеса червяк перемещает золотник, открывающий своими поясками магистрали полостей силового цилиндра. При этом в зависимости от стороны поворота одна полость связана с магистралью, подающей масло под давлением, другая со сливом. Золотник падает давление в полость цилиндра только во время непосредственного вращения рулевого колеса. С остановкой руля червяк перестаёт действовать на золотник распределителя, который под усилием пружин занимает нейтральное положение, сбрасывая масло в сливную полость.

схема ГУР МТЗ

Поршень цилиндра 25 взаимодействует через шток с рейкой 14, связанный с сектором 12. При подаче золотником давления в одну из полостей шток передаёт усилие рейке передвигающий сектор, облегчая вращение вала 28,  связанного с сошкой 13. Рабочее давление в гидросистеме равно 2-4 мПа. Поворачивая  руль до максимального угла поворота — давление достигает своего максимального значения  8 мПа и ограничивается предохранительным клапаном 7.

Ощущение «Чувства дороги» водителя сопротивления повороту при управлении обеспечивается давлением от нагнетательного канала в полостях с пружинами, действующих на плунжера. При управлении без усилия червяк не взаимодействует с золотником и гидросистема не участвует в усилении.

Дополнительно узел оборудован датчиком автоблокировки дифференциала размещённый в упоре рейки. В состав устройства входит золотник 21, поворотный кран 18 с маховиком, толкателя и щупа 20. Нерегулируемый редукционный клапан поддерживает в гидросистеме  блокировки давление 0,7- 0,9 мПа. Устройство обеспечивает блокировку дифференциала при движении прямо и автоматически выключает её при повороте колёс больше 8 ̊.

Регулировки

Настройку узла осуществляют в исправном состоянии. Её правильность является важным фактором в эффективной работе усилителя и сохранения эксплуатационного ресурса. Наладка делится на настройку зазоров зацеплений механических пар и хода золотника.



Зацепление червяк-сектор

Регулировку производят при исправном состоянии рулевых тяг и сочленений привода руля, свободный ход рулевого колеса не должен превышать 30 ̊ с работающим двигателем.

Порядок наладки:

• Поддомкрачивается передний мост трактора или отсоединяется сошка от рулевых тяг.
• Отпускают болт регулировочной эксцентриковой втулки.
• Поворачивают по часовой стрелке втулку до упора  червяка в максимальном зацеплении с сектором.
• При работающем двигателе, поворачивая рулевое колесо определяют положение зацепления без ощущения заклинивания, увеличивая зазор поворотом втулки против часовой стрелки.
• Затягивают болт крепления втулки, снимают мост с домкрата или подсоединяют сошку к рулевым тягам.

Подтяжка сферической гайки червяка

Затяжка гайки нивелирует зазор между золотником и обоймами подшипников, образовавшийся в результате выработки или ослабления. Появления зазора отражается на увеличении свободного хода руля и появлению эффекта болтания рулевых колёс. При появлении люфта — золотник может произвольно подключать полости цилиндра к магистралям с давлением масла.

Затяжка сферической гайки червяка

• Откручиваются болты крепления распределителя к корпусу усилителя.
• Снимают крышку и крепят  распределитель на два размещённых по диагонали болта 5. Толщину фланца крышки компенсируют  подложкой шайб 4 или гаек большого диаметра под головки болтов.
• Затем расшплинтовуют регулировочную гайку 1, и затягивают её до упора золотника в обоймы подшипников. Затяжку осуществляют с усилием 20 Нм.
• Отворачивая сферическую гайку до первого совпадения отверстия на валу червяка — гайку  зашплинтовуют.
• Демонтируют установочные болты с шайбами и устанавливают крышку с прокладкой, затягивая четырьмя болтами в штатном  режиме.

Правильная затяжка даёт плотное прилегание золотника к обоймам подшипников и обеспечивает возвращение золотника в нейтральное положение под действием пружин при прекращении вращении рулевого колеса. Излишняя затяжка увеличивает усилие на руле и приводит к быстрому износу упорных подшипников распределителя.

Регулировка зацепления сектор — рейка

Зазор в зацеплении сектор–рейка штока поршня цилиндра регулируется количеством прокладок между корпусом усилителя и упором рейки. Достаточный зазор 0,25-0,3 мм обеспечивает работу пары без заклинивания.

Установка регулировочных прокладок

Зазор рейки и упора

Равномерность хода золотника

Ход золотника регулируют прокладками между корпусом усилителя и распределителем, распределителем и крышкой сферической гайки. При недостаточном усилении поворота влево устанавливают дополнительную прокладку в 0,5-1 мм между корпусом колонки и распределителем, если недостаточно усиление вправо – устанавливают прокладку под крышкой сферической гайки. Таким образом, выравнивают амплитуду хода золотника влево — вправо.

Давление в системе

Настройка давления предохранительного клапана 7 осуществляется изменением сжатия пружины. Заворачивая винт клапана — увеличивается сжатие пружины и соответственно максимальное рабочее давление гидросистемы усилителя.

Неисправности и ремонт

Первым критерием, влияющим на эффективность работы узла — есть герметичности всех уплотнений гидросистемы, сохраняющих рабочее давление жидкости, обеспечивающее усилие на рабочие органы. Устранение течи масла и потери давления достигается заменой всех резиновых сальников, уплотнительных колец и прокладок входящих в полный ремкомплект ГУРа.

Исправность сочленений механического привода, регулировки зацеплений червячного редуктора и рейки поршня с сектором обеспечивают работу механизма без заклинивания.

Причиной тугого руля,  при хорошей герметичности системы и достаточном уровне масла, может быть, плохая компрессия силового поршня цилиндра усилителя или недостаточный ход золотника распределителя, не позволяющий открывать нагнетательную магистраль к полостям цилиндра.

Заменой компрессионных колец на поршне и уплотнительного кольца на штоке устраняют перетекание масла из нагнетаемой полости в слив, повышая эффективность работы цилиндра и соответственно созданное полезное усилие.

При правильной регулировке в исправном состоянии для полного открытия каналов золотником рабочий ход в одну сторону должен составлять 1,2 мм. При нарушении хода распределитель не выполняет своей функции, что приводит к неполному открытию нагнетательного канала для подачи давления в полость цилиндра и достаточного гидравлического усиления не создаётся. Часто причиной являются недопустимые люфты в соединениях сборочных единиц усилителя, которые в своей сумме негативно влияют на обеспечение  нужных параметров перемещения золотника. Поэтому нужно сказать, что успешность работы распределителя зависит от технического состояния соединений деталей и соответствия зазоров в зацеплениях.

Технически обоснованно и правильно при недопустимых люфтах или невозможности регулировки в результате износа контактных рабочих поверхностей зубьев, витков червяка, втулок, подшипников следует заменить вышедшие из строя детали.

Многие трактористы применяют в практике приём, который временно нивелирует зазоры при износе деталей ГУРа влияющих на работу распределителя. Нормального рабочего хода золотника добиваются двумя способами:

Описанный приём имеет место в практике, однако, не решает проблемы общего технического состояния узла. Увеличенные в результате износа или неправильной регулировки зазоры  в сочленениях всё ровно приведут к полному отказу выполнения узлом своей функции. Поэтому прежде чем прибегать к данному методу постарайтесь определить причину недостаточного хода золотника и устраните её путём замены изношенных деталей с последующей регулировкой, согласно эксплуатационных рекомендаций производителя.

Регулировка ГУР МТЗ-80: Выполняем правильно

Конструктивные особенности устройства ГУРа. Основные этапы грамотной настройки усилителя.

Система гидравлического управления рулём в тракторах МТЗ позволяет в значительной степени снизить усилия, необходимые для управления транспортным средством, сделав этот процесс более комфортным и удобным. О том, что из себя представляет этот комплекс, его конструктивных особенностях и основных способах регулировки, мы сегодня и побеседуем.

Гидроусилитель рулевого управления – назначение и конструктивные особенности

Итак, ГУР являет собой промежуточный элемент, осуществляющий связь гидравлического и механического характера между направляющими колёсами и рулевым управлением трактора, в функции которого входит увеличение маневренности транспортного средства в процессе движения и снижение усилий, прилагаемых для вращения рулевого колеса. Поворотный угол управляемых колёс в этом агрегате состоит в прямой пропорциональности с углом, имеющим отношение к повороту самого рулевого колеса.

Система ГУР включает в себя такие компоненты:

• Бак для рабочей жидкости, используемой в системе;
• Насос, работающий под высоким давлением и обеспечивающий подачу масла в дозатор;
• Насос-дозатор с золотниками, подающими масло в сторону силового цилиндра;
• Силовой цилиндр с поршнем, обеспечивающим разворот рулевого вала пропорционально поворотному углу руля.

Стоит заметить, что и сам гидроусилитель, и рулевой управляющий механизм, расположены в едином корпусе, который находится непосредственно перед радиатором трактора и закрыт сверху его облицовочным кожухом.

Установка распределителя и затяжка сферической гайки червяка:

1 – сферическая гайка; 2 – шайба; 3 – ползун; 4 – монтажные шайбы; 5 – болты.

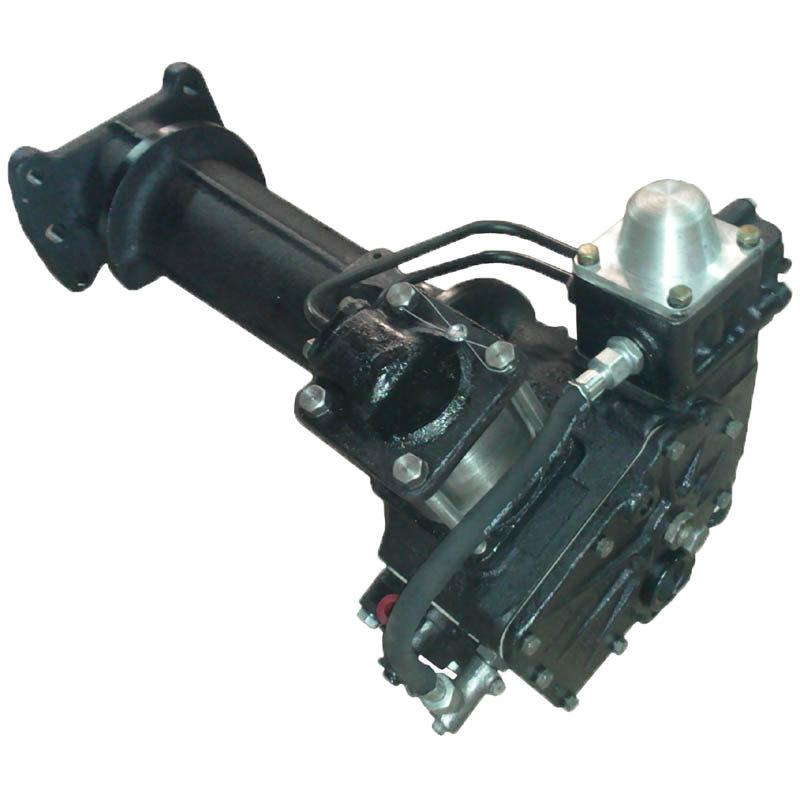

Гидроусилитель рулевого управления:

1 – пробка; 2 – клапанная крышка; 3 – регулировочный винт клапана; 4 – червяк; 5 – болт крепления регулировочной втулки; 6 – регулировочная втулка; 7 – сектор; 8 – гайка; 9 – рейка; 10 регулировочный болт; 11 – верхняя крышка; 12 – гайка; 13 – сливной фильтр; 14 – редукционный клапан; 15 – кран управления; 16 – золотник датчика блокировки дифференциала; 17 – маховичок крана управления; 18 – сошка; 19 – гайка сошки; 20 – сливная пробка; 21 – поворотный вал; 22 – корпус; 23-упор рейки; 24 – регулировочное прокладки; 25 – шток, 26 – поршень; 27 – передняя крышка цилиндра; 28 – упорный подшипник; 29 – шайба; 30 – сферическая гайка; 31 – золотник.

Настройка ГУР – выполняем регулировку агрегата

Регулировки могут быть проведены по таким направлениям:

• Зацепление «червяк» – сектор» – проводится посредством поворота втулки по часовой стрелке до упора (при средней позиции сошки), с последующим её поворотом в обратном направлении (примерно на 10-12 мм) и закручиванием фиксирующего болта;
• Зацепление «сектор – рейка» – регулировка достигается за счёт снижения регулирующих прокладок до формирования зазора от рейки до упора в 0,1-0,3 мм;
• Затяжка гайки на червяке – регулируется после предварительного закрепления распределителя фиксирующими болтами. Сама же гайка закручивается с моментом в 2 кгс/м и последующим отворотом примерно на 1/12 — 1/10 оборота, вплоть до схождения отверстий на шплинте и червяке, после чего шплинтуется;
• Ход осевого типа на поворотном валу – устанавливается с помощью слегка ослабленной контргайки и закручивания регулировочного болта в торец вала до его упора, с последующим отворотом на 1/8 – 1/10 оборота и фиксацией контргайкой;
• Предохранительный клапан – настраивается с помощью манометра, подсоединенного в клапанную крышку или же магистраль нагнетательного типа, с поворотом регулировочного болта на самом клапане вплоть до получения давления в 88 кгс/см2;
• Управление блокирующим краном на дифференциале выполняется в такой очерёдности: кран переводится в состояние «выключено» и фиксируется; трос закрепляется, после чего извлекается наружу муфтой и фиксируется особыми винтами; кран снимается с фиксации; рукоятка переводится в позицию II, а сам кран возвращается в позицию «включено».

Заключение

Гидроусилитель рулевого управления – достаточно сложный агрегат, требующий к себе постоянного внимания и контроля. Своевременное проведение диагностики позволяет не только продлить срок его полезной эксплуатации, но и избавляет водителя от неприятных ситуаций на дороге.

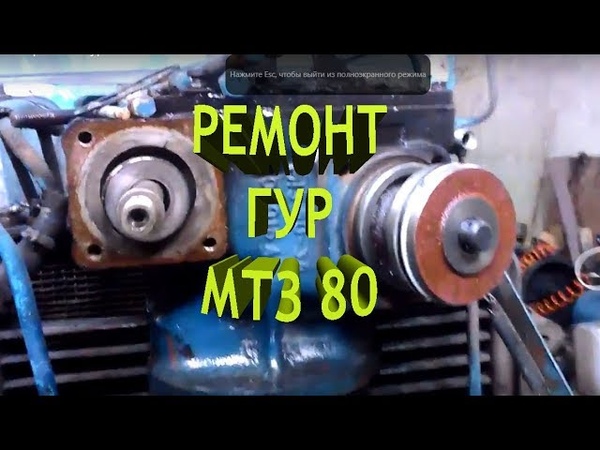

Ремонт рулевого МТЗ – МТЗ Петров

Ключевым элементом конструкции популярной серии тракторной техники МТЗ представляется рулевое управление. Для того чтобы поддерживать его в оптимальном состоянии, может потребоваться регулировка рулевой колонки МТЗ 80, а также другие манипуляции, направленные на устранение различных неисправностей.

Прежде чем более подробно изучить устройство рулевой колонки МТЗ 80, а также возможные неисправности этого важного узла, целесообразно более подробно ознакомиться с его назначением и особенностями. ГУР тракторной техники МТЗ предназначен для уменьшения усилий водителя, необходимых для совершения маневров при управлении транспортным средством.

Если изучить конструкцию трактора, можно сделать вывод о том, что данный узел представляется промежуточным между рулевым колесом и колесами трактора. Все комплектующие рулевого управления, а также гидравлические элементы установлены под радиатором.

Гидроусилитель руля МТЗ-80

Перечень узлов

Планируя выяснить, как выполнить ремонт рулевой колонки МТЗ 80 своими руками, следует изучить конструкцию этого компонента. ГУР оснащен отдельной гидравлической системой, которая не зависит от аналогичных элементов, являющихся частью внутреннего устройства трактора.

Основными элементами рулевой гидросистемы представляются распределитель, насосные устройства дозатора и цилиндра, а также датчик автоматической блокировки заднего моста транспортного средства. Рассматривая конструкцию гидроусилителя более подробно, необходимо упомянуть следующие важные элементы:

• корпус, где расположена масляная емкость, служит для монтажа большинства деталей и элементов ГУР;
• насос, за счет которого удается перемещать масло в гидравлической системе;
• сектор, контактирующий с рулевым управлением, размещен на поворотном вале;
• поворотный вал, оснащенный 3 опорными элементами;
• рейка, передающая сектору движение поршня;
• золотник, смонтированный на одном из концов червячного механизма рулевой колонки;
• фильтр, используемый для очистки масла, циркулирующего в гидравлической системе;
• предохранительный клапан, основным назначением которого представляется защита узла от возникновения чрезмерного давления.

Желая узнать, как устранить неисправности рулевой колонки, необходимо обратить внимание и на другой важный элемент конструкции — автоматическую блокировочную систему. Она предназначена для блокировки дифференциала заднего моста, включает в себя несколько составных элементов.

Возможные неисправности

Продукция Минского тракторного завода отличается высоким качеством, превосходными техническими характеристиками и длительным сроком службы, однако со временем может потребовать ремонта и регулировки.

Владельцам тракторов МТЗ приходится сталкиваться с несколькими характерными поломками ГУР, к числу которых следует отнести:

• тугое рулевое управление;
• трактор не поворачивает в нужном направлении;
• наблюдаются задержки при работе узла.

Для устранения подобных неисправностей настоятельно рекомендуется осуществлять разборку узла и проводить дефектовку отдельных элементов, после чего заменять поврежденные детали на новые. После проведения работ потребуется установить узел на место, после чего выполнить его регулировку.

Схема рулевой колонки

Настройка и ремонт

При необходимости усовершенствовать ГУР МТЗ 80 либо устранить незначительные поломки достаточно выполнить детальную регулировку данного механизма. Для этого целесообразно придерживаться следующей инструкции:

1. Ослабить основной болт, размещенный в месте зацепления «червяк-сектор».
2. Используя ключ, повернуть втулку по часовой стрелке до упора, после чего повернуть в обратном направлении на 1-1,2 см.
3. Затянуть основной болт, завести двигатель и убедиться в корректном вращении рулевого колеса.
4. При обнаружении заедания потребуется увеличить зазор в зацеплении, повернув втулку против часовой стрелки.
5. Отрегулировать место соединения «сектор-рейка», уменьшив толщину регулировочных прокладок до упора. Определить крайнее положение можно по зазору между рейкой и упором, который достигнет 0,1-0,3 мм.
6. Затянуть упорные подшипники с помощью сферической гайки, избегая чрезмерного поджатия.

Помимо действий по регулировке узла, может потребоваться выполнить техническое обслуживание, что поможет поддерживать ГУР в оптимальном состоянии. Чаще всего требуется промывать масляный фильтр, что можно сделать, подняв облицовку, демонтировав маслопровод и крышку.

Некоторые поломки, например, затрудненный поворот, может свидетельствовать о недостаточном объеме жидкости в гидравлической системе, неправильной регулировке либо износе уплотнительных колец цилиндра.

Мероприятия по ремонту гидравлических механизмов рулевого управления трактора представляются довольно сложными, требуют наличия специального оборудования для контроля рабочих показателей. В некоторых случаях может быть проще установить гидроусилитель руля МТЗ 80 в сборе, что позволит избежать проблем с поиском сломанных элементов. Для этого потребуется:

1. Убедиться в герметичности маслопроводной системы.
2. Установить собранный механизм на специальные втулки, расположенные на переднем брусе полурамы.
3. Смонтировать рулевой вал в колонку, а также установить прочие элементы.

Приобретение собранного гидроусилителя представляется заметно более затратным решением, нежели последовательная регулировка и дефектовка его деталей, однако она позволяет быстро решить возникшие проблемы.

Общие понятия и устройство.

Рулевое управление трактора МТЗ необходимо для создания и поддержки прямолинейного движения, а также для осуществления поворотов трактором передними управляемыми колесами.



Устройство.



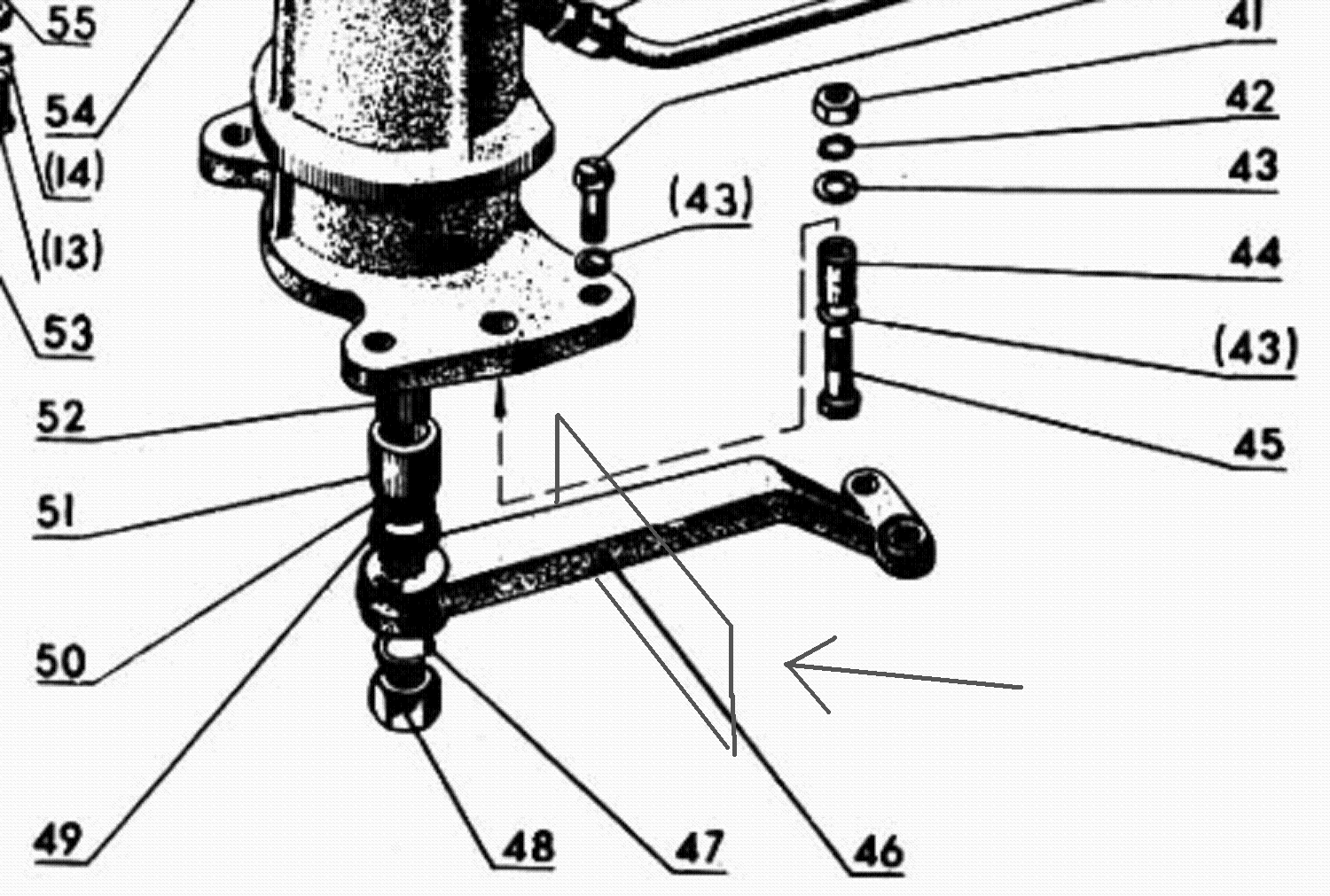

Рулевое управление состоит из рулевого механизма, трапеции управления и рулевого привода. Все трактора МТЗ 82 оснащаются гидроусилителем руля. Рулевая трапеция отвечает за поворот правого и левого передних колес на разные углы, при которых задние и передние колеса поворачиваются относительно общего центра поворота, размещенного на продолжении оси задних колес. В следствии чего, качение колес осуществляется по концентрическим окружностям без бокового скольжения. Рулевая трапеция состоит из двух поперечных рулевых тяг, соединенных между собой сошкой; балки переднего моста и двух поворотных рычагов.





1 — наконечник рулевой тяги; 2 — контргайка; 3 — труба рулевой тяги; 4 — сошка; 5 — палец; 6 — поворотный рычаг.



Во время движения трактора по прямой траектории сошка находится в среднем положении. Ход поршня гидроусилителя руля ограничивает крайние положения сошки при поворотах. Максимальный угол поворота внутреннего колеса равен 40º, при этом наружное колесо поворачивается на угол 30 градусов. Устройство рулевой тяги состоит из соединительной трубы и пары наконечников, один из которых с правой резьбой, а второй — с левой.





Схема рулевого управления трактора МТЗ 82: 1 — рулевое колесо; 2 — маховичок; 3 — рулевой вал; 4 — винт; 5 — промежуточный вал; 6 — труба рулевой колонки; 7 — серьга; 8 и 12 — карданные шарниры; 9 — стойка; 10 — средний вал; 11 — промежуточная опора; 13 — передний вал; 14 — шлицевая втулка; 15 — винт; 16 — правая стенка стойки; 17 — фиксатор; 18 — пружина; 19 — рукоятка; 20 — штифт; 21 и 24 — гайка; 22 — втулка; 23 — амортизатор; 25 — контргайка.





Устройство и принцип действия гидроусилителя руля МТЗ-80 (ГУР)



На тракторах серии МТЗ применяется ГУР 70-3400020 раздельно – агрегатного типа с цилиндром двухстороннего действия и однозолотниковым распределителем следящего типа. Гидроусилитель представляет собой промежуточный механизм, при помощи которого осуществляется гидравлическая и механическая связь между рулем и направляющими колесами. Механизм рулевого управления (червяк и сектор) и гидроагрегаты системы (силовой цилиндр, распределитель, бак) находятся в одном узле, установленном перед радиатором тракторного двигателя. Снаружи ГУР закрывает облицовка радиатора.



Поворот рулевого колеса до упора или поворот колес трактора в глубокой колее могут привести к повышению давления рабочей жидкости в гидромеханизме усилителя. В подобной ситуации сработает предохранительный клапан и жидкость уйдет на слив в бак.



При появлении неисправностей гидроусилителя руля МТЗ-80 возникает “тяжелое” рулевое управление. Это может быть вызвано: а) появлением пены в системе из-за недостаточного объема рабочей жидкости в корпусе ГУР или попадания воздуха в систему. В первом случае необходимо произвести проверку уровня жидкости в баке и долить до нормы при необходимости. Во втором проверяется на герметичность всасывающая магистраль, находятся и устраняются места подсоса воздуха; б) нарушением регулировки предохранительного клапана, вызванным падением давления в системе. В этом случае необходимо произвести регулировку клапана на давление в диапазоне 7,5-8,5 MIIа; в) большими утечками в насосе. При их обнаружении насос подлежит замене; г) заеданием зацепления червячно-секторной пары. Регулировка зацепления производится поворотом эксцентричной втулки, после регулировки фиксируемой двумя болтами.

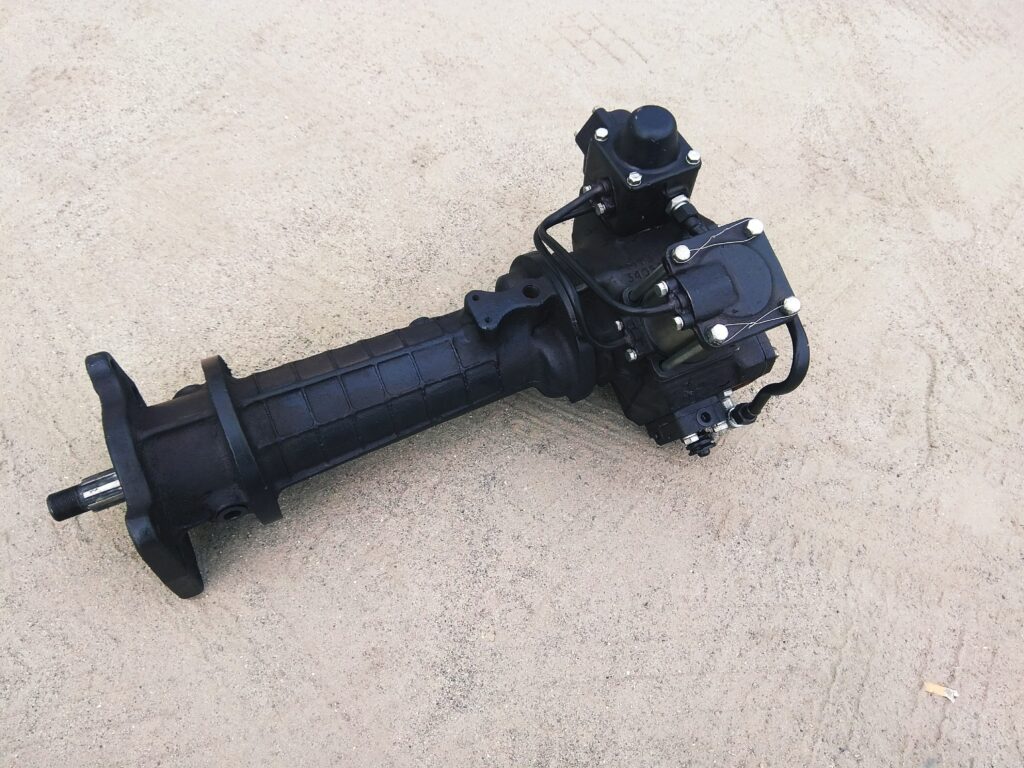

Устройство МТЗ гур: 1 – поворотный вал; 2 – корпус; 3 – верхняя втулка; 4 – сектор; 5 – червяк; 6 – колпачок предохранительного клапана; 7 – пробка; 8 – верхняя крышка; 9 – гайка; 10 – регулировочный болт; 11 – подводящий трубопровод; 12 – сливной фильтр; 13 – корпус клапана; 14 – трубопровод клапана; 15 – поворотный кран датчика блокировки дифференциала; 16 – регулировочные прокладки; 17 – золотник датчика блокировки дифференциала; 18 – упор рейки; 19 – рейка; 20 – всасывающий трубопровод; 21 – нижняя втулка; 22 – сошка; 23 – гайка сошки; 24 – манжета; 25 – сливная пробка; 26 – спускной патрубок.





Наконечник рулевой тяги.



Наконечники вкручены в резьбовые отверстия трубы и зафиксированы контргайками. Во внутренней полости наконечника имеется сферический шарнир, состоящий из шарового пальца и пары вкладышей (капронового и резинового). В заводских условиях шарнир заполняется специальной смазкой, не требующая пополнения во время эксплуатации. Резиновый чехол и резиновая регулировочная пробка, поджимающая вкладыши шарнира, защищают шарнир от попадании грязи, влаги и пыли. Конусные концы шаровых пальцев с резьбой вставляют в отверстия сошки и поворотных рычагов, затягивают прорезными гайками и шплинтуются.



Привод рулевого механизма и рулевая колонка.



Привод рулевого механизма используется для передачи вращения от руля трактора к рулевому механизму и ГУР. Усилие передается при помощи валов, соединенных между собой карданными шарнирами.



Регулировка рулевой колонки осуществляется по высоте, а также имеется возможность ее наклона вперед по ходу трактора. Положение руля по высоте регулируется для комфортного управления, а наклон рулевой колонки — для свободного выхода и входа из кабины.



Труба рулевой колонки соединена с серьгой, которая в свою очередь шарнирно соединена со стойкой при помощи двух винтов, оси которых совмещены с осью крестовины шарнира. Это дает возможность рулевой колонке прокручиваться относительно стойки, присоединенной болтами к передней стенке кабины. Фиксация рулевого привода в кабине, смонтированной на остове трактора на амортизаторах, снижает передачу вибраций на руль.



Фиксатор, заходящий в паз правой стенки стойки и прижимаемый пружиной, удерживает в нижнем рабочем положении рулевую колонку. Для того, чтобы повернуть рулевую колонку необходимо выдвинуть на себя рукоятку и фиксатор выйдет из паза. После чего колонка с легкостью повернется вверх, при этом фиксатор будет скользить по поверхности стенки стойки. В верхнем, не рабочем положении рулевая колонка не фиксируется, а удерживается за счет силы трения фиксатора о поверхность стенки стойки.



Рулевое колесо или попросту руль трактора МТЗ 82 установлен на шлицах полого вала, внутри которого находится винт, соединенный с пластмассовым маховиком. Винт вкручивается в гайку, в которую вмонтирован штифт. Штифт входит в продольный паз промежуточного вала и блокирует вращение гайки. На валу и гайке предусмотрены раскосы, прилегающие друг к другу. При вкручивании винта происходит обоюдное расклинивание по скосам вала и гайки и их прижатие к противоположным внутренним стенкам промежуточного вала. Это в полной мере исключает самовольное осевое перемещение руля вместе с валом.



Усилие, приложенное к рулю, передается гайкой и валом посредством штифта на промежуточный вал и затем через валы и шарниры на шлицевую втулку, которая монтируется на шлицы червяка гидроусилителя руля и фиксируется стяжным болтом.



Регулировка рулевой колонки трактора.



Положение рулевой колонки регулируется по высоте в диапазоне 120 мм. Тракторист может установить руль в комфортное для себя положение отвернув на 3-5 оборотов против часовой стрелки маховик; далее, переместить по высоте в требуемое положение руль вместе с валом и закрутить обратно до упора маховичок.



Промежуточный вал вращается в трубе рулевой колонки при помощи капроновых втулок, установленные в резиновые амортизаторы, для снижения уровня вибрации рулевого колеса. Осевое перемещение промежуточного вала ограничивают гайка и контргайка. Во время эксплуатации трактора следует иногда проверять состояние компонентов рулевого привода, затяжку резьбовых соединений и каждые 960 часов смазывать шарниры.



Техническое обслуживание и ремонт рулевого управления.



Техническое обслуживание состоит в контроле уровня масла в корпусе и отсутствии его течи по соединениям гидроусилителя, проверке различных резьбовых соединений, крепления сошки, рулевых тяг; в периодичном смазывании карданных шарниров, замене масла, промывке масляного фильтра.



Следите за тем, чтобы при промывке масляного фильтра, проверке уровня масла и его заливки в систему гидроусилителя не попадала грязь.



Промывка масляного фильтра осуществляется каждые 960 часов работы в данной последовательности:


1. отсоедините маслопровод от редукционного клапана и крышки;


2. снимите верхнюю крышку, предварительно вывернув все болты;


3. отсоедините оставшиеся два маслопровода от редукционного клапана и, держа рукой фильтр, выверните клапан, чтобы освободить фильтр;


4. промойте фильтр в солярке или бензине, полностью удаляя грязь с его внутренней полости. Вместе с этим, подтяните гайку крепления сектора на валу и осмотрите зубчатое зацепление рейка-сектор.



В том случае, если зазор между зубьями рейки и сектора превысит 0,3 мм, то необходимо отрегулировать зацепление. Для этого открутите четыре болта крепления упора рейки корпуса АБД и, попарно вынимая прокладки, уменьшите зазор в зацеплении до 0,1-0,3 миллиметра. При помощи щупа замерьте зазор между зубьями.



 Установка фильтра происходит в обратной последовательности. После монтажа крышки необходимо, заранее открутив контргайку, закрутить до упора болт, который регулирует осевое перемещение поворотного вала. Далее выверните болт на 1/10-1/8 оборота и законтрите гайкой.



Регулировка зацепления червяк-сектор и подтяжка гайки червяка.



Свободный ход руля при повороте передних колес стоящего на твердой поверхности трактора с работающим двигателем не должен превышать 30º. Если свободный ход превышает данное значение, то следует осмотреть и при необходимости подтянуть до упора гайки поворотных рычагов и сошников, а также отрегулировать шарнирные соединения рулевых тяг. Если эти действия не решили проблему, тогда следует отрегулировать зазор в зацеплении червяк-сектор и затяжку гайки червяка.



Для регулировки зацепления сектор-червяк выполните следующие действия:


1. используя домкрат поднимите передний мост или отсоедините рулевые тяги от сошки;


2. ослабьте болт крепления регулировочной эксцентричной втулки и поверните ее по часовой стрелке до упора червяка в зубья сектора. Далее на заведенном дизеле по вращайте рулевое колесо. Если присутствует ощутимое заедание в зацеплении червяк-сектор, то поверните втулку против часовой стрелки пока не исчезнет заедание при повороте руля.


3. затяните болт крепления регулировочной втулки и соедините рулевые тяги с сошкой.

Опытный тракторист или механик по внешним признакам работы гидросистемы ГУРа может определить неисправность гидроусилителя, а при наличии в хозяйстве комплекта прибора КИ-5473-ГОСНИТИ – точно выяснить техническое состояние агрегатов системы гидроусилителя и одновременно его отрегулировать.

Если регулировкой механизмов не удалось восстановить работоспособность гидроусилителя в целом или нормальное состояние его сопряжений, то его частично разбирают для замены неисправных или изношенных деталей, не снимая гидроусилитель с трактора.

Большой люфт рулевого колеса при работающем двигателе указывает на изношенность крестовин вала привода, увеличенный зазор или изношенность шарниров рулевых тяг, увеличенный зазор в зацеплениях сектор–рейка, червяк–сектор,изношенность подшипников направляющих колес.

Большой свободный люфт (более 15°) рулевого колеса при остановленном двигателе указывает на износ крестовин вала привода или появление зазора в зацеплении червяк–сектор.

В этом случае сначала проверяют техническое состояние крестовин вала привода и при значительном люфте в цапфах заменяют их новыми, а затем приспособлением КИ-402 проверяют люфт в зацеплении червяк–сектор. Приспособление крепят хомутом на ободе рулевого колеса, указатель – неподвижно на рулевой колонке. Поворачивая рулевое колесо в обе стороны до устранения зазора, определяют свободный ход (люфт).

При отсутствии приспособления зазор в зацеплении червяк–сектор можно отрегулировать и проконтролировать простейшим лимбом (рис. 1), который можно изготовить в мастерских.

Циферблат лимба градуируют по обычному транспортиру. Лимб 1 крепят под болт 3, фиксирующий от поворота эксцентриковую втулку 4 червяка, на шлицевой конец червяка 5 закрепляется стрелка-указатель 2. Слегка поворачивая шлицевой конец в обе стороны гаечным ключом, по лимбу отмечают угол свободного поворота червяка (до касания зубьев сектора). Он должен быть не более 6°.

Рис. 1. Регулировка зазора в зацеплении червяк–сектор поворотом регулировочной втулки:
1 – лимб; 2 – стрелка-указатель; 3 – стопорный болт; 4 – регулировочная эксцентриковая втулка червяка; 5 – червяк

Регулируют люфт поворотом эксцентриковой втулки 4: по часовой стрелке люфт (зазор в зацеплении червяк–сектор) уменьшается. Если люфт червяка не изменяется, значит предельно изношены червяк и зубья сектора. В этом случае червяк и сектор заменяют новыми.

Иногда люфт червяка удается уменьшить регулировкой, но при этом возрастает усилие свободного поворота рулевого колеса, что говорит о нарушении геометрических форм зубьев сектора и червяка и о необходимости их замены.

Усилие свободного поворота рулевого колеса проверяют также приспособлением КИ-402. Усилие характеризует трение в рулевом механизме. При проверке отсоединяют поперечные рулевые тяги от рулевой сошки, пускают двигатель и устанавливают максимальную частоту вращения коленчатого вала. Ставят рулевое колесо в среднее положение и медленно потягивают за рукоятку динамометра приспособления. По положению фиксаторного кольца приспособления определяют усилие свободного поворота рулевого колеса. При исправном состоянии механизмов гидроусилителя руля усилие на ободе рулевого колеса должно быть не более 20…30 Н (2…3 кгс).

Для замены червяка и сектора болтами 3 (рис. 2) спрессовывают крышку 5 корпуса 4 гидроусилителя, предварительно отсоединив трубопроводы 1 от распределителя 2. Отворачивают гайку крепления сошки, вынимают поворотный вал 1 (рис. 3) в сборе с сектором 2 из корпуса, а затем, сняв крышку 5, извлекают из эксцентриковой втулки, крепящейся болтом 4, червяк 7 в сборе с распределителем 6.

Рис. 2. Снятие крышки гидроусилителя:
1 – трубопровод; 2 – распределитель; 3 – болты-съемники; 4 – корпус; 5 – крышка

Рис. 3. Снятие поворотного вала и червяка
1 – поворотный вал; 2 – сектор; 3 – гайка; 4 – болт; 5 – крышка; 6 – распределитель; 7 – червяк

Сектор с поворотного вала снимают двухлапчатым съемником (рис. 4), предварительно отвернув гайку 3 (рис. 3). При установке нового сектора совмещают метку 1 (рис. 5), нанесенную на торце шлица поворотного вала, с меткой 2 на шлицевой канавке сектора.

Рис. 4 Снятие сектора съемнимком

Рис. 5. Совмещение меток при сборе сектора с валом
1 – метки; 2 – поворотный вал; 3 – сектор

Для замены червяка (рис. 6) расшплинтовывают и отворачивают сферическую гайку 4, снимают шайбу 3 и извлекают червяк 5 из корпуса распределителя.

Рис. 6. Разборка распределителя и снятие червяка
1 – корпус; 2 – подшипник; 3 – шайба; 4 – сферическая гайка; 5 – червяк

Если шариковые подшипники 2 червяка не имеют большого износа, то их снимают съемником (рис. 7).

Рис. 7. Снятие подшипников червяка съемником

При установке нового червяка сферическую гайку затягивают (рис. 8) моментом не более 20 Н·м (2 кгс·м), а затем отпускают до совпадения ближайшей прорези на гайке с отверстием в резьбовой части червяка и шплинтуют. Червячный вал в сборе с распределителем устанавливают в эксцентриковую втулку и затягивают крышку болтами.

Рис. 8. Затяжка сферической гайки динамометрическим ключом

При установке поворотного вала в корпус гидроусилителя совмещают метки на среднем зубе сектора и впадине рейки (рис. 9).

Рис. 9. Совмещение меток рейки и сектора при установке поворотного вала
1 – метки; 2 – рейка; 3 – сектор

Устанавливают корпус датчика блокировки дифференциала (упор) и, подложив, под его фланец регулировочные прокладки (рис. 10), проверяют величину зазора между ним и рейкой (рис. 11). Зазор должен находиться в пределах 0,1…0,3 мм.

Рис. 10. Установка регулировочных прокладок под фланец датчика блокировки дифференциала

Рис. 11. Замер зазора между упором и рейкой

Затем устанавливают сливной фильтр, крышку корпуса и регулируют вертикальное перемещение поворотного вала (рис. 12).

Рис. 12. Регулировка вертикального перемещения поворотного вала

Для этого, отпустив контргайку 2, заворачивают регулировочный болт до касания с валом, а затем отворачивают его на 30…45° и фиксируют в этом положении контргайкой.

Правила замены или регулировки шарниров рулевых тяг, подшипников направляющих колес были описаны ранее.

Большой люфт руля при работающем двигателе означает, что имеет место износ соединений вала рулевого механизма, возможны увеличенные зазоры в зацеплении зубчатой передачи гидроусилителя руля, шаровых пальцев и рулевых тяг. Возможно ослабли подшипники червяка на валу.

Для исправления создавшейся ситуации на первом этапе проверяют техническое состояние деталей рулевого механизма и рулевых тяг. Нужно устранить зазоры, поменять необходимые детали и отрегулировать механизм.

Чтобы выяснить, какова величина зазоров в зубчатых и червячных зацеплениях механизма рулевого управления, а также определить усилие на ободе руля применяют обычно устройство НИИАТ-402 (см. на рис. 2.3.1).

Рис. 2.3.1. Как определить свободный ход руля трактора МТЗ-80, МТЗ-82:
1 — прибор НИИАТ-402; 2 рулевое колесо; 3 — рулевая колонка

Динамометр устройства размещают на руле, а указатель — на рулевой колонке. Поворачивая руль в обе стороны до пропадания зазоров в шарнирах рулевых тяг и в зацеплении рулевого механизма, вычисляют свободный ход руля. Типовой свободный ход рулевого колеса лежит в пределах 25—30°, а приемлемый (допустимый) — 35°.

Чтобы определить, какое усилие развивается на ободе руля, откидывают рулевые тяги от сошки, включают двигатель и при максимальной частоте вращения коленвала тянут на себя одну из ручек динамометра устройства. По размещению на противоположной рукоятке фиксаторного кольца узнают усилие свободного поворота руля. Усилие на руле должно находиться в пределах 30—50 Ньютон.

Если люфт руля выше допустимого значения, начинают регулировать механизмы гидроусилителя. Зазоры в зубчатом сцеплении червяк-сектор (см. рис. 2.3.2) исправляют смещением регулировочной втулки 4, но вначале нужно отвернуть стопорный болт 3. При незначительном изменении свободного хода вала гидроусилителя руля, снимают крышку корпуса (рис. 2.3.3), а далее пластинчатым щупом проверяют зазор между датчиком блокировки дифференциала (упором) и рейкой (рис. 2.3.4). Он обычно должен находится в пределах 0,1—0,3 мм. Зазор доводят до ума с помощью прокладок фланца датчика блокировки дифференциала (рис. 2.3.5). Финишируют эту процедуру регулировкой зацепления червяк-сектор. В чем коварство? Нужно чтобы вращения червяка было свободным, без заеданий.

Рис. 2.3.2. Как отрегулировать зазор в зацеплении червяк—сектор поворотом регулировочной втулки МТЗ: 1 — лимб; 2 — стрелка-указатель; 3 — стопорный болт; 4 — регулировочная втулка червяка; 5 — червяк	Рис. 2.3.3. Как снять крышку корпуса ГУР МТЗ-80, МТЗ-82: 1 — корпус ГУРа; 2 — крышка корпуса ГУРа
Рис. 2.3.4. Как проверить зазор между упором и рейкой трактора МТЗ-80, МТЗ-82: 1 — рейка; 2 — щуп; 3 — упор	Рис. 2.3.5. Как отрегулировать зазор в зацеплении червяк—сектор установкой прокладок МТЗ-80, МТЗ-82: 1 — корпус ГУРа; 2 — датчик блокировки дифференциала; 3 — регулировочные прокладки

Тяжелый поворот трактора говорит нам о нехватке рабочей жидкости в баке, снижении ее подачи, либо ошибке в регулировки предохранительного клапана. Еще одна причина — износ или разваливание уплотнительных колец силового цилиндра.

Процедура тестирования техсостояния гидросистемы управления поворотом МТЗ основывается в вычислении давления подачи, которое развивается насосом. Определяем моменты утечек масла в распределителе и силовом цилиндре унд регулировку предохранительного клапана. Вроде все верно. Требуемые процедуры осуществляют, как правило, без снятия с трактора агрегатов гидросистемы управления поворотом, довольствуясь в наличии такого замечательного прибора как КИ-5473 (направление дроссель-расходомер).

Режимы работы гидросистемы управления поворотом сверяют прибором при номинальной частоте вращения коленвала движка, противодавлении 5,0 МПа по известному манометру прибора и температуре охлаждающей жидкости 50—60° С. Далее не забывают о том, что нужно показания шкалы расходов прибора помножить на коэффициент 0,7 L.

Как проверить подачу рабочей жидкости к гидроусилителю руля? По рисунку 2.3.6 от коробки предохранительного клапана отделяют нагнетательный трубопровод 2 и к нему подключают входной рукав КИ-5473. Сливной рукав помещают в горловину 3 ниже уровня жидкости. Заводят двигатель, доводят давление 5,0 МПа по манометру при номинальной частоте вращения коленвала и по шкале прибора отслеживают подачу рабочей жидкости. При низком уровне подачи, насос необходимо заменить.

При величине подачи не ниже допустимого значения, диагностируют состояние распределителя по количеству утечки масла (рис. 2.3.7).

Рис. 2.3.6. Как проверить насос высокого давления ГУРа трактора МТЗ-80, МТЗ-82: а — подключение прибора; б — схема проверки; 1 — прибор КИ-5473; 2 — нагнетательный трубопровод насоса; 3 — заливная горловина ГУРа
	Рис. 2.3.7. Как определить утечку масла в распределителе ГУРа трактора МТЗ-80, МТЗ-82: а — подключение прибора; б — схема проверки; 1 — прибор КИ-5473; 2 — входной рукав прибора; 3 — заливная горловина ГУРа; 4 — распределитель ГУРа

Основные показатели работы распределителя ГУРа при проверке прибором КИ-5473

Подача масла при Р = 5,0 МПа, л/мин:
номинальная	2,0
допустимая	1,2
Давление срабатывания предохранительного клапана, МПа:
номинальное	7,5
допустимое	7,0-8,5

Чтобы подключить входной рукав прибора, сначала нужно выкрутить технологическую пробку (она расположена сверху коробки предохранительного клапана). Сливной рукав соединяют с баком гидросистемы. Заводят двигатель и при номинальной частоте вращения коленвала крутят руль вправо или влево до упора. Вращаем рукоятку прибора и выставляем давление по манометру 5,0 МПа, по шкале расходов отмечаем показания. При разнице в показаниях прибора при отслеживании подачи рабочей жидкости к распределителю и проверке утечек превышает 5 л/мин, распределитель необходимо ремонтировать.

Давление, при котором происходит срабатывание предохранительного клапана гидросистемы управления поворотом определяют манометром, который вкручивают на место технологической пробки (рис. 2.3.8).

Рис. 2.3.8. Как проверить и отрегулировать давление срабатывания предохранительного клапана трактора :
1 — манометр; 2 — регулировочный винт с контргайкой

Для контроля заводят двигатель трактора и при (номинальной частоте вращения коленвала рукояткой прибора полностью закрывают слив масла Колеса при этом повернуты до отказа. Далее по манометру смотрят фактическое давление, при котором включается предохранительный клапан.

Клапан нужно отрегулировать в случае пониженного либо повышенного давления срабатывания. Для этого выкручивают колпачок, отпускают контргайку регулировочного винта и, держа руль в конечном положении поворота до упора, выкручивают или вкручивают регулировочный винт до получения необходимого давления.

Если вы обнаружили, что появились резкие толчки при повороте трактора, то скорее всего ослабла затяжка гайки золотника гидронавесного распределителя, или же увеличились зазоры рулевых тяг.

Если затяжка гайки золотника ослабевает, появляются колебания передних направляющих колес. Отчетливо ощущается при передвижении на повышенных скоростях. Следует иметь в виду, что вначале нужно отрегулировать зазоры в шарнирах рулевых тяг, и только затем динамометрическим ключом затянуть корончатую гайку золотника распределителя усилием не более 20 Н*м. Дальше ее отпускают до совмещения отверстий под шплинт.

Каковы основные неисправности гидроусилителя руля трактора МТЗ-80, МТЗ-82? Начнем с износа шлицев вала червяка и зубьев сектора. Далее износ зубчатой рейки, износ и нарушение герметичности предохранительного клапана. Износ и несоответствие гидравлической плотности точных деталей (золотников, плунжеров, гильз).

Возможно, что при проверке состояния агрегатов гидросистемы управления поворотом трактора обнаружатся такие неисправности, которые не поддадутся устранению обычными регулировочными операциями. В таком случае, гидроусилитель руля снимают полностью и разбирают для дальнейшей технической экспертизы и замены деталей.

Как все это сделать, как грамотно провести основные операции по разборке-сборке и регулировке гидроусилителя руля МТЗ продемонстрированы ниже на рисунках 2.3.9—2.3.30.

До демонтажа гидроусилителя руля отлейте рабочую жидкость и открутите гайку поворотного вала 4. А уже в процессе сборки гидроусилителя внимательно смотрите на усилия затяжки гаек, четкость и однозначность совмещения меток поворотного вала, сектора и рейки, и обратите внимание на регулировку вертикального перемещения поворотного вала.

Сборка-разборка и прочие регулировочные операции, которые осуществляют при ремонте гидроусилителя руля, не совсем просты и требуют использования контрольно-испытательного стенда по завершению сборки для настройки всех парметров.

Отремонтированный гидроусилитель руля доводят до ума на контрольно-испытательном оборудовании КИ-4896М. При отладочных работах смотрят свободный ход руля при зафиксированном вертикальном вале ГУРа. Диапазон должен находится в пределах 4—6°. Оценивают работу гидроусилителя под нагрузкой при давлении на входе 5—6 МПа. Механическое напряжение на ободе руля не должно превышать 50 Ньютон.

Рис. 2.3.10. Из чего состоит гидроусилитель руля (ГУР) трактора МТЗ-80, МТЗ-82:
а — общий вид; б — взаимное расположение деталей
1 — корпус усилителя; 2 — рейка; 3 — силовой цилиндр; 4 — поршень; 5 — предохранительный клапан; 6 — золотник; 7 — поворотный вал; 8 — верхняя крышка корпуса гидроусилителя; 9 — регулировочный болт поворотного вала; 10 — сектор; 11 — червяк рулевого механизма; 12 — датчик блокировки дифференциала; 13 — сливной патрубок; 14 — рулевая сошка

Рис. 2.3.9. Спрессовка рулевой сошки трактора МТЗ-80, МТЗ-82: 1 — наставка; 2 — рулевая сошка; 3 — сливной патрубок; 4 — гайка поворотного вала	Рис. 2.3.11. Расположение деталей датчика блокировки дифференциала трактора МТЗ-80, МТЗ-82: 1, 10 — болты; 2 — крышка; 3 — пружина; 4 — золотник; 5 — толкатель; 6 — кольцо; 7, 9 — корпуса; 8 — клапан; 11— кран
Рис. 2.3.12. Снятие трубки подвода масла от распределителя трактора МТЗ-80, МТЗ-82: 1 — трубка подвода масла; 2 — корпус ГУРа; 3 — сетчатый фильтр; 4 — редукционный клапан	Рис. 2.3.13. Снятие поворотного вала трактора МТЗ-80, МТЗ-82: 1 — корпус ГУРа; 2 — поворотный вал с сектором
Рис. 2.3.14. Отворачивание гайки крепления сектора к поворотному валу трактора МТЗ-80, МТЗ-82	Вис. 2.3.15. Спрессовка сектора с поворотного вала трактора МТЗ-80, МТЗ-82
Рис. 2.3.16. Как снять датчик блокировки дифференциала трактора МТЗ-80, МТЗ-82	Рис. 2.3.17. Как снять крышку датчика блокировки дифференциала трактора МТЗ-80, МТЗ-82
Рис. 2.3.18. Снятие стопорного кольца и рейки трактора МТЗ-80, МТЗ-82	Рис. 2.3.19. Снятие гидроцилиндра ГУРа трактора МТЗ-80, МТЗ-82
Рис. 2.3.20. Отворачивание гайки крепления и снятие поршня	Рис. 2.3.21. Как снять распределитель трактора МТЗ-80, МТЗ-82
Рис. 2.3.22. Снятие предохранительного клапана и червяка в сборе трактора МТЗ-80, МТЗ-82	Рис. 2.3.23. Снятие стопорного кольца крепления подшипника червяка трактора МТЗ-80, МТЗ-82
Рис. 2.3.24. Спрессовка подшипников червяка трактора МТЗ-80, МТЗ-82	Рис. 2.3.25. Выпрессовка втулки поворотного вала трактора МТЗ-80, МТЗ-82: 1 — втулка; 2 — цапфа; 3 — винт съемника
Рис. 2.3.26. Затяжка корончатой гайки червяка	Рис. 2.3.27. Совмещение меток на торце шлица поворотного вала и секторе: 1 — метки; 2 — поворотный вал; 3 — сектор
Рис. 2.3.28. Совмещение меток на среднем зубе сектора и рейке: 1 — метки; 2 — рейка; 3 — сектор	Рис. 2.3.29. Затяжка гайки поршня

Рис. 2.3.30. Регулировка вертикального перемещения поворотного вала:
1 — регулировочный болт;
2 — контргайка

Еще никто не прокомментировал новость.

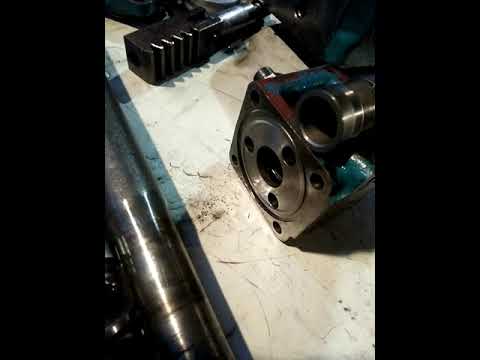

Ремонтируем ГУР МТЗ 82

Об устройстве гидроусилителя МТЗ 82 ООО «» писал здесь. Сегодня же мы расскажем вам о том, как сделать быстро ремонт ГУР МТЗ 82 или 80.

Опишем типичный случай неисправности гидроусилителя МТЗ 82.

Со временем передние колеса трактора начинают «бить» из стороны в сторону. Возникают проблемы с бортовыми.

Большинство специалистов рекомендуют сделать ремонт ГУР МТЗ, заменив рулевые тяги, все подшипники, сошку. Также необходимо проверить:

• Затяжение сектора, сошки, зазор в секторе и червяке, рейке;
• Пластины из-под датчика блокировки. Элементы советуем убрать. Так рейка прижмется, гайка ГУР МТЗ подтягивается, колебание колес устраняется.
• Карданы. Детали не должны быть разбиты.

Для устранения неисправностей рекомендуем убрать зазоры, сделать регулировку ГУР МТЗ.

Для быстрого определения даже небольших зазоров советуем приобрести незаменимый НИИАТ-402 – практичный прибор современного типа крепиться на колесо, его указатель – на колонку.

Далее изучаем свободных ход, аккуратно вращая его в различные стороны. В дальнейшем выполняем регулировку ГУР МТЗ или же убираем зазор даже небольшого размера в зацеплении червяка.

На этом рисунке указана последовательность работ.

Поворачиваем втулку (4), а также лимб, (1), червяк (5), болт стопорного типа (3), стрелку (2).

Зазор между рейкой и упором проверяется так, как указано на данном рисунке.

Регулировка ГУР МТЗ необходима и в зацеплении установочной прокладки и червяка. Также обязательно обратите внимание на поворот трактора.

Если возникают затруднения – скорее всего, в баке недостаточно жидкости. Более того, в системах гидроусилителя МТЗ 82 могут возникнуть:

• Повышенный зазор в предохранительном клапане;
• Разрушение поверхности уплотнительных колец. Поэтому обязательно проверяйте периодически состояние гидроусилителя рулевого управления МТЗ.
• При появлении небольших толчков советуем проверить затяжение гайки золотника.
• Также отрегулируйте зазоры в тягах.
• При ремонте ГУР МТЗ не забывайте проверять зубья секторов, охранительный клапан, гильзы, плунжеры.

При демонтаже гидроусилителя рулевого управления МТЗ обязательно удалите жидкость, далее отверните гайку поворотного вала. Особенно важен момент затяжки, совмещение меток всех валов, рейки и сектора.

Ремонт ГУР МТЗ заканчивается сборкой. Также механизм испытывают на специальном стенде модификации КИ-4896М.

Ход колеса в современном гидроусилителе руля МТЗ 82 не должен превышать четырех, шести градусов.

Усилие на ободе колес – не более 50 Н.

Ремонт гидроусилителя руля МТЗ 82 несложен. Достаточно знать последовательность выполнения работ по замене составных комплектующих агрегата.

Не забывайте, что в нашем каталоге вы найдете все необходимое для быстрого ремонта ГУР на трактор.

При возникновении вопросов вы всегда сможете проконсультироваться с менеджером компании ООО «» по контактным телефонам.

Регулировка рулевой колонки МТЗ-80

Ключевым элементом конструкции популярной серии тракторной техники МТЗ представляется рулевое управление. Для того чтобы поддерживать его в оптимальном состоянии, может потребоваться регулировка рулевой колонки МТЗ 80, а также другие манипуляции, направленные на устранение различных неисправностей.

Назначение ГУРа

Прежде чем более подробно изучить устройство рулевой колонки МТЗ 80, а также возможные неисправности этого важного узла, целесообразно более подробно ознакомиться с его назначением и особенностями. ГУР тракторной техники МТЗ предназначен для уменьшения усилий водителя, необходимых для совершения маневров при управлении транспортным средством.

Если изучить конструкцию трактора, можно сделать вывод о том, что данный узел представляется промежуточным между рулевым колесом и колесами трактора. Все комплектующие рулевого управления, а также гидравлические элементы установлены под радиатором.

Гидроусилитель руля МТЗ-80

Перечень узлов

Планируя выяснить, как выполнить ремонт рулевой колонки МТЗ 80 своими руками, следует изучить конструкцию этого компонента. ГУР оснащен отдельной гидравлической системой, которая не зависит от аналогичных элементов, являющихся частью внутреннего устройства трактора.

Основными элементами рулевой гидросистемы представляются распределитель, насосные устройства дозатора и цилиндра, а также датчик автоматической блокировки заднего моста транспортного средства. Рассматривая конструкцию гидроусилителя более подробно, необходимо упомянуть следующие важные элементы:

• корпус, где расположена масляная емкость, служит для монтажа большинства деталей и элементов ГУР;
• насос, за счет которого удается перемещать масло в гидравлической системе;
• сектор, контактирующий с рулевым управлением, размещен на поворотном вале;
• поворотный вал, оснащенный 3 опорными элементами;
• рейка, передающая сектору движение поршня;
• золотник, смонтированный на одном из концов червячного механизма рулевой колонки;
• фильтр, используемый для очистки масла, циркулирующего в гидравлической системе;
• предохранительный клапан, основным назначением которого представляется защита узла от возникновения чрезмерного давления.

Желая узнать, как устранить неисправности рулевой колонки, необходимо обратить внимание и на другой важный элемент конструкции — автоматическую блокировочную систему. Она предназначена для блокировки дифференциала заднего моста, включает в себя несколько составных элементов.

Возможные неисправности

Продукция Минского тракторного завода отличается высоким качеством, превосходными техническими характеристиками и длительным сроком службы, однако со временем может потребовать ремонта и регулировки. Владельцам тракторов МТЗ приходится сталкиваться с несколькими характерными поломками ГУР, к числу которых следует отнести:

• тугое рулевое управление;
• трактор не поворачивает в нужном направлении;
• наблюдаются задержки при работе узла.

Для устранения подобных неисправностей настоятельно рекомендуется осуществлять разборку узла и проводить дефектовку отдельных элементов, после чего заменять поврежденные детали на новые. После проведения работ потребуется установить узел на место, после чего выполнить его регулировку.

Схема рулевой колонки

Настройка и ремонт

При необходимости усовершенствовать ГУР МТЗ 80 либо устранить незначительные поломки достаточно выполнить детальную регулировку данного механизма. Для этого целесообразно придерживаться следующей инструкции:

1. Ослабить основной болт, размещенный в месте зацепления «червяк-сектор».
2. Используя ключ, повернуть втулку по часовой стрелке до упора, после чего повернуть в обратном направлении на 1-1,2 см.
3. Затянуть основной болт, завести двигатель и убедиться в корректном вращении рулевого колеса.
4. При обнаружении заедания потребуется увеличить зазор в зацеплении, повернув втулку против часовой стрелки.
5. Отрегулировать место соединения «сектор-рейка», уменьшив толщину регулировочных прокладок до упора. Определить крайнее положение можно по зазору между рейкой и упором, который достигнет 0,1-0,3 мм.
6. Затянуть упорные подшипники с помощью сферической гайки, избегая чрезмерного поджатия.

Помимо действий по регулировке узла, может потребоваться выполнить техническое обслуживание, что поможет поддерживать ГУР в оптимальном состоянии. Чаще всего требуется промывать масляный фильтр, что можно сделать, подняв облицовку, демонтировав маслопровод и крышку.

Некоторые поломки, например, затрудненный поворот, может свидетельствовать о недостаточном объеме жидкости в гидравлической системе, неправильной регулировке либо износе уплотнительных колец цилиндра.

Мероприятия по ремонту гидравлических механизмов рулевого управления трактора представляются довольно сложными, требуют наличия специального оборудования для контроля рабочих показателей. В некоторых случаях может быть проще установить гидроусилитель руля МТЗ 80 в сборе, что позволит избежать проблем с поиском сломанных элементов. Для этого потребуется:

1. Убедиться в герметичности маслопроводной системы.
2. Установить собранный механизм на специальные втулки, расположенные на переднем брусе полурамы.
3. Смонтировать рулевой вал в колонку, а также установить прочие элементы.

Приобретение собранного гидроусилителя представляется заметно более затратным решением, нежели последовательная регулировка и дефектовка его деталей, однако она позволяет быстро решить возникшие проблемы.

Заключение

Ремонт гидроусилителя трактора МТЗ представляется довольной сложной задачей, которая должна выполняться при наличии необходимого измерительного оборудования и определенных знаний. При этом можно самостоятельно выполнить регулировку механизмов ГУР, а также установку нового элемента вместо поврежденного.

Гидробак для установки насос дозатора трактора МТЗ-80/82 рулевое управление; рычаг рулевой, переоборудование под насос, рулевая тяга, гидробак, гидроцилиндр рулевой, вал управления, насос дозатор, кардан рулевой.

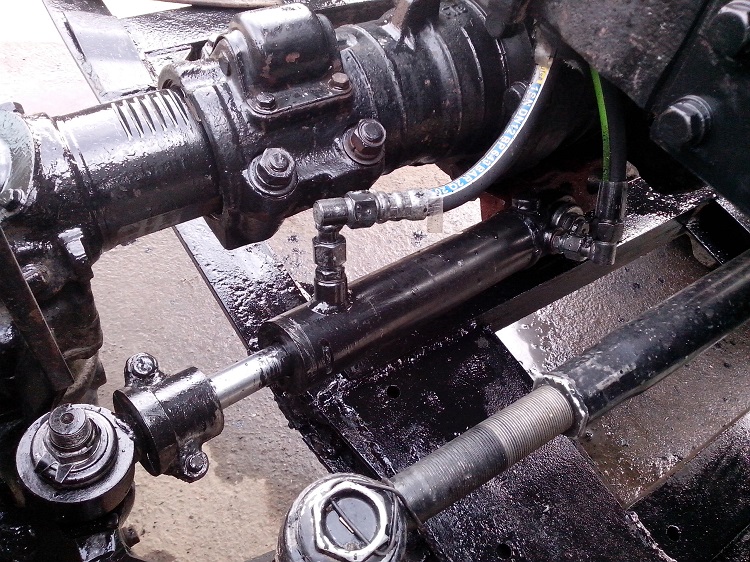

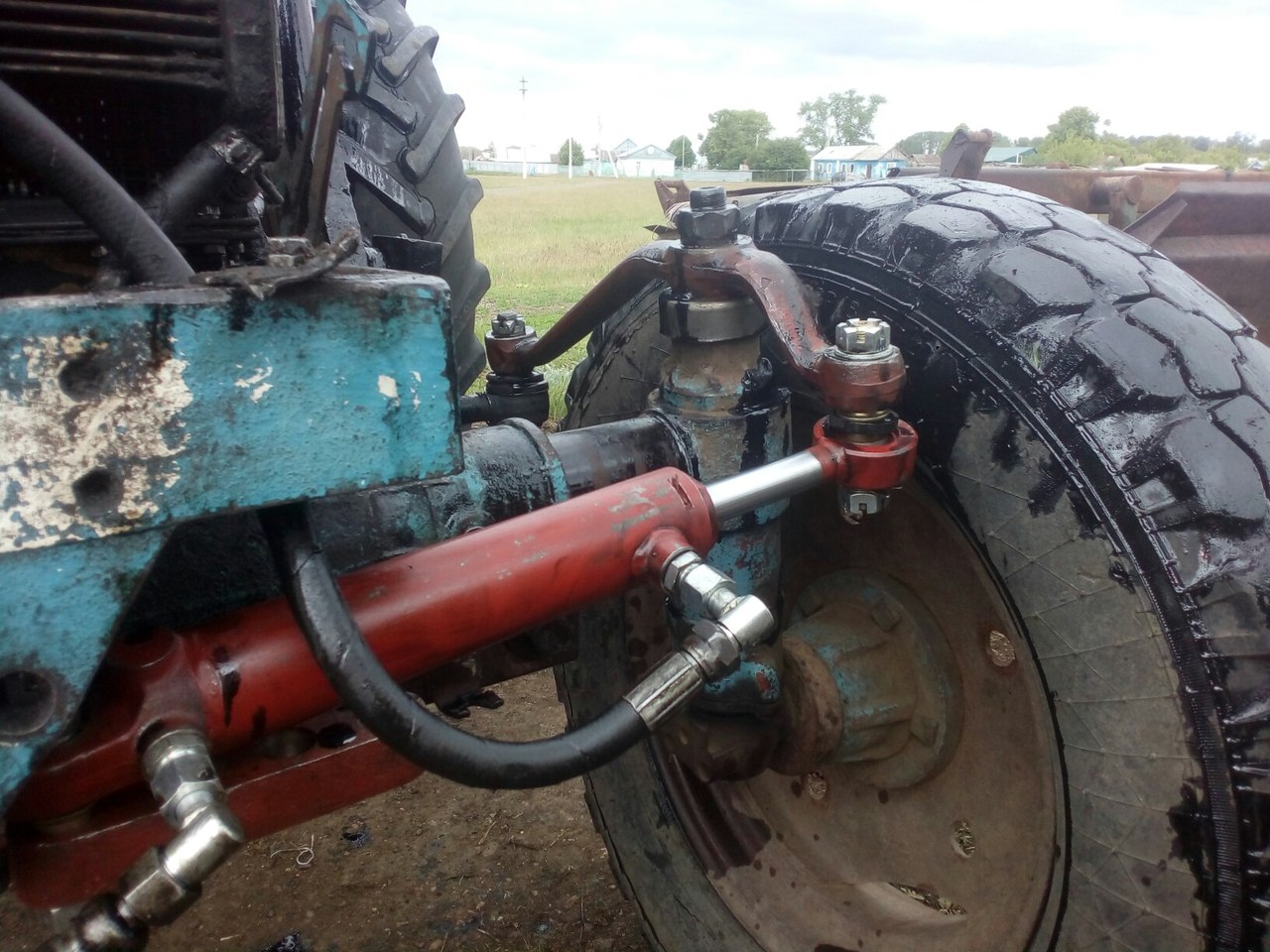

Установка насоса-дозатора вместо гидроусилителя

Одно из преимуществ гидрообъемного управления – возможность установки соединяемого с рулевой колонкой и силовым цилиндром гибкими трубопроводами насоса-дозатора в различных частях машины.

Чаще всего насосно-дозаторное устройство устанавливают на корпус гидроусилителя или на крышку клапанов головки цилиндров, используя для фиксации насоса их элементы крепления.

Упрощенная последовательность переоборудования оснащенного ГУР трактора на гидрообъемное управление (вариант с использованием гидроусилителя в качестве емкости для рабочей жидкости гидроруля):

Восстановление гидроусилительного рулевого управления

При необходимости восстановления гидроусилителя:

Рулевое управление трактора МТЗ-80, 82 служит для изменения и сохранения выбранного направления движения.

Основным способом изменения направления движения является поворот в горизонтальной плоскости передних направляющих колес относительно задних.

Рулевое управление должно обеспечивать правильную кинематику поворота и безопасность движения, небольшие усилия на рулевом колесе, а также предотвращать передачу толчком от неровности поверхности на рулевое колесо.

Рулевой механизм увеличивает усилие водителя, прикладываемой к рулевому колесу, и повышает точность управления.

Благодаря этому сохраняется возможность управлением трактором при неработающем гидроусилителе, например, при внезапной остановке двигателя, что повышает безопасность движения.

Гидравлический усилитель (ГУР) облегчает управление и повышает безопасность его движения.

Гидроусилитель МТЗ-80, 82, используя энергию двигателя для поворота и удерживания колес, улучшает маневренные возможности трактора и обеспечивает управление им в сложных условиях, например, при внезапном повреждении шин.

При движении по неровной и труднопроходимой местности гидроусилитель снижает ударные нагрузки в рулевом управлении, уменьшая вероятность его повреждения и повышает безопасность управления.

Рулевое управление МТЗ-82, 80 состоит из рулевого механизма и привода. Посредством рулевого механизма усилие приложенное к рулевому колесу передается рулевому приводу.

Рулевой привод осуществляет передачу усилий от рулевого механизма к управляемым колесам.

Рулевое управление механическое с гидравлическим усилителем. Рулевой механизм и гидроусилитель с датчиком автоматической блокировки дифференциала составляют общий узел и расположены в передней части трактора.

Поэтому для передачи усилия от рулевого колеса к рулевому механизму и гидроусилителю предназначен привод рулевого механизма.

Техническое обслуживание привода рулевого механизма трактора МТЗ-80, 82

Обслуживание привода рулевого механизма МТЗ-82, 80

Рулевой привод передает усилия водителя и гидроусилителя к управляемым колесам, обеспечивая поворот их на взаимно отличающиеся углы.

Техническое обслуживание привода рулевого механизма заключается в периодической проверке затяжки резьбовых соединений.

Для обеспечения минимального уровня вибрации на рулевом колесе производите регулировку рулевой колонки следующим образом:

– снимите крышку 5; ослабьте зажим 4 и снимите рулевое колесо 6;

– ослабьте контргайку 3;

– завинтите гайку 2 до соприкосновения со втулкой 1 так, чтобы были выбраны зазоры в соединениях;

– отвинтите гайку 2 на 1,5 оборота и законтрите контргайкой 3.

– установите рулевое колесо 6, отрегулировав его положение по высоте.

Промывка сливного масляного фильтра ГУР трактора МТЗ-80, 82

Промывка сливного масляного фильтра ГУР МТЗ-80, 82

Для промывки масляного фильтра выполните следующее:

– поднимите облицовку;

– отсоедините маслопроводы 7, 13 и 15, отвинтите болты 5 крепления крышки 6 к корпусу, при помощи двух демонтажных болтов снимите крышку;

– вывинтите редукционный клапан 11 и снимите сливной фильтр 9;

– промойте фильтр в моющем растворе;

– подтяните гайку 8 поворотного вала;

– установите фильтр и проделайте операции в последовательности, обратной разборке;

– одновременно отрегулируйте осевой люфт рулевого вала, для чего: ослабьте контргайку 1 и завинтите регулировочный болт 2 до упора в торец вала, затем отвинтите на 1/8-1/10 оборота и законтрите контргайкой 1.

Заливка, проверка уровня и замена масла

Проверку уровня, доливку масла производите согласно рекомендациям карты смазки. Категорически запрещается работа трактора, если уровень масла ниже нижней риски на масломере 4.

При замене масла промойте заливной фильтр.

После замены масла запустите дизель и несколько раз поверните от упора до упора рулевое колесо, снова проверьте уровень масла и при необходимости долейте до верхней метки масломера.

Неисправности рулевого управления МТЗ-80,82

Установка гидроусилителей рулевого управления (ГУР) в гидросистеме трактора МТЗ-82, 80 вызвана необходимостью снижения усилия на поворот, уменьшения утомляемости тракториста, повышения безопасности движения и качества производимых работ.

В гидросистему рулевого управления входят масляный бак, насос высокого давления, распределитель с золотниковыми устройствами, силовой цилиндр, арматура и трубопроводы. На тракторах устанавливают гидроусилители руля (ГУР) моноблочной конструкций.

При моноблочной конструкции гидросистемы рулевого управления насос подает рабочую жидкость к золотниковому распределителю гидроусилителя руля, в котором смонтирован силовой цилиндр поворота двустороннего действия.

Усилие от поршня силового цилиндра через рейку и сектор передается на вертикальный вал и сошку, которая через поперечную тягу связана с поворотными колесами передней оси.

Основным регулирующим органом гидросистемы поворота является распределитель рулевого механизма.

Неисправности гидросистемы рулевого управления МТЗ-82, 80

Качество выполняемой работы тракторным агрегатом, безопасность движения во многом зависят от технического состояния агрегатов гидравлической системы рулевого управления.

При прогретом масле в гидросистеме вращение рулевого колеса должно быть плавным, без рывков и без приложения значительного усилия.

Большой свободный ход рулевого колеса при работающем дизеле указывает на износ соединений вала рулевого механизма, увеличенный зазор в зацеплении зубчатой передачи ГУР.

Сначала проверяют техническое состояние соединительных деталей рулевого механизма, рулевых тяг и устраняют зазоры, заменяют детали или регулируют.

Для определения зазоров в зубчатых или червячных зацеплениях рулевого механизма, а также усилия на ободе рулевого колеса используют приспособление. Его устанавливают на рулевом колесе, а указатель — на рулевой колонке.

Вращая рулевое колесо в обе стороны для устранения зазоров в шарнирах рулевых тяг, зацеплении рулевого механизма, определяют свободный ход рулевого колеса.

Номинальный свободный ход должен быть в пределах 25…30, допустимый—35 . С помощью прибора одновременно можно определить усилие на ободе рулевого колеса.

Для этого отсоединяют рулевые тяги от сошки, пускают дизель и при максимальной частоте вращения коленчатого вала тянут рукоятку динамометра прибора.

По положению фиксаторного кольца на противоположной рукоятке определяют усилие свободного поворота рулевого механизма.

Усилие на ободе колеса должно быть в пределах 30…50 Н. Если свободный ход превышает допустимые значения, проводят регулировки механизмов.

Регулировка свободного хода вала гидроусилителя руля МТЗ-80, 82

1 — лимб-транспортир; 2— болт; 3— эксцентриковая втулка; 4— монтировочная лопатка

Зазоры в зубчатом зацеплении (червяк — сектор) устраняют поворотом регулировочной втулки 3, предварительно отвернув стопорный болт 2.

Если свободный ход вала гидроусилителя руля уменьшился незначительно, снимают крышку корпуса и пластинчатым щупом проверяют зазор между упором и рейкой.

Его регулируют прокладками фланца датчика блокировки дифференциала. Затем снова регулируют зацепление червяк — сектор, добиваясь минимального свободного хода и свободного, без заедания, вращения червяка.

Разборочно-сборочные и регулировочные операции, выполняемые при ремонте ГУР МТЗ-82, 80 сложные и требуют применения контрольно-испытательного оборудования после окончательной сборки.

У гидроусилителей для замены червяка и сектора снимают верхнюю крышку корпуса гидроусилителя и вынимают вертикальный вал в сборе с сектором.

Затем, сняв крышку корпуса распределителя, извлекают из эксцентриковой втулки червяк в сборе с корпусом распределителя.

Для замены червяка расшплинтовывают и отворачивают корончатую гайку и извлекают червячный вал из корпуса распределителя.

Если шариковые подшипники червяка имеют значительный радиальный зазор, их заменяют. При замене сектора его спрессовывают с вала двухлапчатым съемником. Новый сектор устанавливают, совмещая метку, нанесенную на торце шлица вертикального вала, с меткой на шлицевой впадине сектора.

При установке вертикального вала в корпус гидроусилителя руля совмещают метки на среднем зубе сектора и впадине рейки.

У гидроусилителя руля уплотнения поршня и штока силового цилиндра заменить несложно.

Для этого отворачивают гайки шпилек крепления и снимают переднюю крышку, а затем гильзу силового цилиндра. Если требуется заменить уплотнения штока, снимают поршень и заднюю крышку силового цилиндра.

При сборке силового цилиндра сначала в гильзу устанавливают поршень. Затем гильзу вместе в поршнем надевают на шток и выточку задней крышки. Гайку поршня затягивают моментом 120 Нм.

Заключительными операциями сборки гидроусилителя рулевого управления являются регулировки осевого перемещения вертикального вала и зазора между червяком и сектором.

Зазор между червяком и сектором регулируют эксцентриковой втулкой 3. Для измерения свободного хода вала червяка можно использовать простое приспособление — транспортир 1 с нанесенным на нем циферблатом.

Ослабляют предварительно болт 2 фиксации эксцентриковой втулки и гаечным ключом слегка поворачивают вал червяка в обе стороны. По циферблату отмечают угол свободного хода вала червяка. Он должен быть не более 6°.

Свободный ход (зазор в зацеплении червяк — сектор) регулируют эксцентриковой втулкой, поворачивая ее через прорезь монтировочной лопаткой или отверткой.

Иногда свободный ход уменьшается, однако возрастает усилие поворота рулевого колеса. Это свидетельствует о нарушении геометрических форм зубьев сектора и червяка (вследствие их износа). В этом случае сектор и червяк подлежат замене.

Рулевая колонка МТЗ 80 самостоятельный ремонт

Разборка и ремонт рулевого управления тракторов МТЗ-80, МТЗ-82

Большой свободный ход рулевого колеса при работающем двигателе указывает на износ соединений рулевого вала, увеличенные зазоры в зубчатом зацеплении гидроусилителя руля, шаровых пальцев и рулевых тяг, ослабление червячных подшипников на валу.

Для устранения неисправностей проверьте техническое состояние деталей рулевого механизма и рулевых тяг, устраните зазоры, замените детали, отрегулируйте механизм.

Для определения зазоров в зубчатой ​​и червячной передачах рулевого механизма, а также усилия на ободе шипа рулевого управления используют прибор НИИАТ-402 (рис. 2.3.1).

Рис. 2.3.1. Определение люфта рулевого колеса трактора:
1 – прибор НИИАТ-402; 2 руля; 3 – рулевая колонка

Инструментальный динамометр установлен на рулевом колесе, а стрелка – на рулевой колонке. Поворачивая рулевое колесо в обе стороны до устранения зазоров в шарнирах рулевых тяг и в зацеплении рулевого механизма, определяется свободный ход рулевого колеса.Номинальный свободный ход руля соответствует 25-30 °, допустимый – 35 °.

Для определения усилия на ободе рулевого колеса тяги отсоединяют от сошек, запускают дизельный двигатель и при максимальной частоте вращения коленчатого вала дергают за одну из рукояток динамометра устройства. Положение стопорного кольца на противоположной ручке определяет силу свободного вращения рулевого колеса. Усилие на ободе колеса должно быть в пределах 30-50 Н.

Если свободный ход рулевого колеса превышает допустимое значение, отрегулируйте механизмы гидроусилителя рулевого управления. Зазоры в секторе червячной передачи (рис. 2.3.2) устраняются поворотом регулировочной втулки 4, предварительно открутив стопорный болт 3. Если в результате люфт вала гидроусилителя рулевого управления немного уменьшился, снимите Крышка корпуса (рис. 2.3.3) и пластина щупа проверяют зазор между датчиком блокировки дифференциала (упор) и рейкой (рис. 2.3.4), который должен быть в пределах 0,1-0,3 мм. Зазор регулируется прокладками фланца датчика блокировки дифференциала (рис. 2.3.5). Затем снова регулируют зацепление червячного сектора, добиваясь свободного вращения червяка без заклинивания.

	Рис. 2.3.2. Регулировка зазора в зацеплении червячного сектора поворотом регулировочной втулки: 1 – отгиб; 2 – стрелка указателя; 3 – стопорный болт; 4 – втулка регулировочная червяка; 5 – червь
	Рис. 2.3.3. Снятие крышки корпуса ГУР: 1 – корпус ГУР; 2 – крышка корпуса гидроусилителя
	Рис. 2.3.4. Проверка зазора между упором и направляющей: 1 – направляющая; 2 – зонд; 3 – упор
	Рис. 2.3.5. Регулировка зазора в зацеплении червячного сектора установкой прокладок: 1 – корпус ГУР; 2 – датчик блокировки дифференциала; 3 – прокладка установочная

Затруднение вращения трактора свидетельствует о нехватке рабочей жидкости в баке, уменьшении ее подачи, нарушении регулировки предохранительного клапана, износе или разрушении уплотнительных колец силового цилиндра.

Проверка технического состояния гидроусилителя рулевого управления заключается в определении расхода, развиваемого давления насоса, утечек масла в распределителе и силовом цилиндре, а также в регулировке предохранительного клапана. Все необходимые измерения проводятся без снятия с трактора агрегатов гидроусилителя рулевого управления с помощью прибора КИ-5473 (дроссель-расходомер).

Параметры гидроусилителя рулевого управления измеряются прибором при номинальной частоте вращения коленчатого вала дизельного двигателя 5.0 МПа по манометру устройства, а температура рабочей жидкости составляет 50-60 ° С. Затем показания расхода устройства умножаются на поправочный коэффициент 0,7 л

При проверке подачи рабочей жидкости в гидроусилитель руля (рис. 2.3.6) напорный патрубок 2 отсоединяется от коробки предохранительных клапанов и к нему подсоединяется подводящий шланг устройства 1. Сливная втулка опускается в горловину 3 ниже уровня жидкости. Заводят дизель, выставляют давление на 5.0 МПа по манометру при номинальной частоте вращения коленчатого вала, а по шкале прибора отметить расход рабочей жидкости. Если расход ниже допустимого значения, насос заменяют.

Если расход не ниже допустимого, по величине течи масла определить техническое состояние распределителя (рис. 2.3.7).

	Рис. 2.3.6. Проверка технического состояния насоса высокого давления гидроусилителя руля: а – прибор подключения; б – схема поверки; 1 – прибор КИ-5473; 2 – напорный патрубок насоса; 3 – горловина заливная ГУР
	Рис.2.3.7. Определение течи масла в распределителе ГУР: а – прибор подключения; б – схема поверки; 1 – прибор КИ-5473; 2 – входная втулка устройства; 3 – заливная горловина ГУР; 4 – Распределитель ГУР

Основные показатели работы распределителя ГУР при проверке прибором КИ-5473

Подача масла при Р = 5,0 МПа, л / мин:
номинал
разрешено
Давление срабатывания предохранительного клапана, МПа:
номинал
разрешено

Для подсоединения впускной втулки устройства сначала выверните технологическую заглушку (заглушка находится сверху коробки предохранительного клапана). Сливной шланг подсоединяется к гидробаку. Они запускают дизельный двигатель и на номинальной частоте вращения коленчатого вала полностью поворачивают рулевое колесо вправо или влево. Установив поворотом ручки прибора давление на манометре 5,0 МПа, показания записывают на шкалу расхода. Если разница в показаниях прибора при проверке подачи рабочей жидкости к распределителю и проверке на герметичность превышает 5 л / мин, распределитель подлежит ремонту.

Рабочее давление предохранительного клапана гидроусилителя рулевого управления проверяется манометром, который ввинчивается на место технологической пробки (рис. 2.3.8).

Рис. 2.3.8. Проверка и регулировка рабочего давления предохранительного клапана:
1 – манометр; 2 – регулировочный винт с контргайкой

Для проверки запустить дизельный двигатель трактора и при (номинальной частоте вращения коленчатого вала рукояткой устройства полностью перекрыть слив масла (в полностью повернутом положении колес).По показаниям манометра определяется фактическое давление, при котором срабатывает предохранительный клапан.

Если установленное давление ниже или выше допустимого значения, клапан регулируется. В этом случае открутите колпачок, отпустите стопорную гайку регулировочного винта и, удерживая рулевое колесо в крайнем поворотном положении до конца, закрутите или открутите регулировочный винт до достижения номинального давления.

Резкие удары при повороте трактора говорят об ослаблении затяжки гайки золотника гидрораспределителя, увеличении зазоров рулевых тяг.

Ослабление затяжки гайки золотника вызывает вибрацию (вибрацию) передних рулевых колес, что особенно характерно при движении на высоких скоростях. В этом случае сначала отрегулируйте зазоры в шарнирах рулевых тяг, а затем затяните накидную гайку золотникового клапана динамометрическим ключом с крутящим моментом не более 20 Н * м и отпустите до появления отверстий под шплинт. штифт совпадают.

К основным дефектам гидроусилителя руля относятся: износ шлицов червячного вала и зубьев сектора, зубчатой ​​рейки, износ и негерметичность предохранительного клапана, износ и повреждение гидравлической плотности прецизионных деталей (золотников, плунжеры, рукава).

Если в процессе проверки технического состояния узлов гидросистемы управления вращением трактора обнаруживаются неисправности, которые не могут быть устранены путем проведения штатных операций по регулировке, гидроусилитель руля снимается с трактора и разбирается на техническое обслуживание. осмотр и замена запчастей.

Последовательность основных операций и правильная техника разборки, сборки и регулировки гидроусилителя руля показаны на рис.2.3.9-2.3.30.

Перед снятием гидроусилителя слить рабочую жидкость и открутить гайку поворотного вала 4. При сборке гидроусилителя руля особое внимание уделяется моментам затяжки гаек, правильному совмещению меток поворотного вала, сектор и рейка, регулировка вертикального перемещения поворотного вала.

Операции по разборке, сборке и регулировке, выполняемые при ремонте гидроусилителя руля, достаточно сложны и после сборки требуют использования контрольно-испытательного оборудования.

Собранный гидроусилитель руля проходит испытания на стенде КИ-4896М. В ходе испытаний проверяется свободный ход рулевого колеса при неподвижном вертикальном валу гидроусилителя руля, который должен быть в пределах 4-6 °, а также работа гидроусилителя под нагрузкой при давлении на входе 5- 6 МПа. Усилие на ободе рулевого колеса не должно превышать 50 Н.

Рис. 2.3.10. ГУР (ГУР):
а – общий вид; б – взаимное расположение деталей
1 – корпус усилителя; 2 – рельс; 3 – силовой цилиндр; 4 – поршень; 5 – предохранительный клапан; 6 – шпуля; 7 – поворотный вал; 8 – верхняя крышка корпуса гидроусилителя руля; 9 – регулировочный болт поворотного вала; 10 – сектор; 11 – червяк рулевого механизма; 12 – датчик блокировки дифференциала; 13 – сливной патрубок; 14 – сошка рулевая

	Рис. 2.3.9. Нажим рулевой сошки: 1 – приставка; 2 – рулевая сошка; 3 – патрубок сливной; 4 – гайка поворотного вала
	Рис. 2.3.11. Взаимное расположение деталей датчика блокировки дифференциала: 1, 10 – болты; 2 – крышка; 3 – пружина; 4 – золотник; 5 – толкатель; 6 – кольцо; 7, 9 – корпус; 8 – клапан; 11- кран
	Рис.2.3.12. Снятие маслопровода с распределителя: 1 – маслопровод; 2 – корпус ГУРа; 3 – сетчатый фильтр; 4 – клапан редукционный
	Рис. 2.3.13. Снятие поворотного вала: 1 – корпус ГУР; 2 – вал поворотный с сектором
	Рис. 2.3.14. Откручиваем гайку крепления сектора к поворотному валу .
	Vis.2.3.15. Прессование сектора с поворотным валом
	Рис. 2.3.16. Снятие датчика блокировки дифференциала
	Рис. 2.3.17. Снятие крышки датчика блокировки дифференциала
	Рис. 2.3.18. Снятие стопорного кольца и рельс
	Рис. 2.3.19. Снятие гидроцилиндра ГУР

Усилитель рулевого управления предназначен для уменьшения усилия тракториста на рулевом колесе и улучшения маневренности трактора.Это промежуточный механизм, с помощью которого осуществляется как механическая, так и гидравлическая связь между рулевым колесом и управляемыми колесами трактора. В этом механизме угол поворота управляемых колес пропорционален углу поворота рулевого колеса.

Рулевой механизм (двухходовой червячно-винтовой сектор) и гидроагрегаты (распределитель, силовой цилиндр, датчик блокировки дифференциала и гидроаккумулятор рулевого управления) смонтированы в одном блоке, который устанавливается перед радиатором двигателя трактора.Снаружи гидроусилитель руля прикрыт облицовкой радиатора.

Рис. ГУР трактора МТЗ-80 (МТЗ-82): 1 – червяк; 2 – сектор; 3 – рукав верхний; 4 – корпус; 5 – поворотный вал; в – сливная труба; 7 – сливная пробка; 8 – манжета; 9 – гайка сошки; 10 – сошки; 11 – нижний рукав; 12 – всасывающий патрубок; 13 – рельс; 14 – упор планки; 15 – золотник датчика блокировки дифференциала; 16 – регулировочная прокладка; 17 – датчик блокировки дифференциала поворотного клапана; 18 – вентиль трубопроводный; 19 – гидроблок; 20 – сливной фильтр; 21 – впускной патрубок; 22 – регулировочный болт; 23 – гайка; 21 – верхняя крышка; 25 – пробка; 26 – колпачок предохранительного клапана.

ГУР трактора МТЗ-80 (МТЗ-82) имеет отдельную гидросистему, состоящую из следующих узлов:

• бак для рабочей жидкости, роль которого играет внутренняя полость корпуса гидроусилителя
• шестеренчатый насос НШ-10ЕУ левого вращения установлен на двигателе с левой стороны спереди и приводится в действие шестернями распределителя двигателя, распределителем, корпус 17 которого прикручен к силовому корпусу, а золотник 21 установлен на хвостовике. червя 22
• силовой цилиндр, шток 4 которого через рейку 31, сектор 26, вал 25 и сошку 24 передает движение на рулевую трапецию
• клапан предохранительный шаровой
• датчик блокировки дифференциала, корпус которого прикручен к корпусу гидроусилителя рулевого управления и действует как упор для рейки 31, и редукционный клапан 11, поддерживающий давление 0. 8 МПа на входе в блокировку дифференциала

Червяк 1 и винтовой сектор 2 рулевого механизма, распределитель, гидроцилиндр, датчик блокировки дифференциала и сливной фильтр 20 гидросистемы гидроусилителя руля расположены в верхней части корпуса 4, смонтированного перед радиатором. Сверху корпус усилителя закрыт крышкой 24, в центре которой ввинчивается регулировочный винт 22, ограничивающий осевое перемещение поворотного вала 5.Кроме того, в крышке 24 имеется заливное отверстие с заливным фильтром и масляным щупом. Размер ячеек сливного фильтра намного меньше, чем у наполнителя.

Гидрораспределитель рулевого колеса представляет собой золотниково-золотниковый клапан с одним золотником и предохранительным шаровым клапаном прямого действия, установленный на оси рулевого червяка 1.

Рис. Схема гидроусилителя трактора МТ3-80 (МТЗ-82): а – нейтральное положение; б – повернуть направо; в – повернуть налево; 1 – корпус гидроусилителя руля; 2 – задняя крышка цилиндра; 3 – поршень; 4 – приклад; 5 – крышка цилиндра передняя; 6 – запорная арматура трубопровода; 7 – упорный подшипник; 8, 9-10 – трубопроводы; 11 – редукционный клапан; 12 – крышка корпуса; 13 – шаровая гайка; 14 – шайба; 15 и 16 – золотниковая пружина; 17 – корпус распределителя; 18 – ползунки; 19 – клапанная коробка; 20 – направляющая предохранительного клапана; 21 – золотник клапана; 22 – червь; 23 – регулировочная втулка; 24 – сошки; 25 – поворотный вал; 26 – сектор; 27 – золотник датчика блокировки; 28 – сенсорный трубопровод; 29 – регулировочная прокладка; 30 – упор планки; 31 – рельс; 32 – палец; 33 – трубопровод от насоса к распределителю; 34 – шайбы (кольца) подшипников.

Золотник 21 имеет внутреннее сквозное отверстие диаметром больше диаметра хвостовика червяка 22 на величину возможной регулировки зацепления червяка и сектора. На хвостовике червяка с обоих концов золотника установлены упорные шариковые подшипники 7, зажатые между парой шайб. Золотник закреплен на хвостовике червяка с помощью сферической гайки 13. Эта гайка регулирует зазор между кольцами подшипника и торцами корпуса распределителя.В эти же кольца (шайбы) упираются ползунки 18, удерживающие золотник в нейтральном положении.

Золотник 21 помещен в цилиндрическое отверстие корпуса распределителя 17, к которому крышка 12 и клапанная коробка 19 уплотняются болтами, уплотненными резиновыми кольцами. В корпусе 17 имеется еще три отверстия, расположенных параллельно каналу (отверстию) золотника, в каждом из которых размещены два ползуна 18, отпускаемых пружиной 16. Золотник распределителя 21 возвращен и удерживается в нейтральном положении. с помощью этих ползунков с пружинами.Кроме того, ползунки создают определенное сопротивление движению червяка 22, который упирается в концы ползунов 18 через специальные шайбы, расположенные с обеих сторон катушки. Это сопротивление необходимо, чтобы избежать резкого поворота рулевого колеса (для «ощущения рулевого управления»). Корпус 17 распределителя на концах уплотнен круглыми резиновыми кольцами. Клапанная коробка 19, контактирующая с корпусом распределителя в местах прохождения маслопроводных отверстий, также уплотнена круглыми резиновыми кольцами.Регулируемым гидравлическим усилителем предохранительный клапан расположен в клапанной коробке 19. Он состоит из шара с диаметром 5,5 мм, направляющей 20 и седла клапана, пружины, регулировочный винт с резьбой, Ml4X1.5 контргайкой, в защитный колпачок и две алюминиевые прокладки. Седло клапана вдавливается в клапанную коробку.

Цилиндр гидросистемы руля двустороннего действия состоит из отрезка стальной цилиндрической трубы длиной 96 мм, внутренним диаметром 90 и толщиной стенки 6 мм, двух крышек 5 и 2. , поршень 3 и шток 4.Корпус гидроцилиндра и крышки стянуты и прикреплены к корпусу гидроусилителя рулевого управления четырьмя болтами. Поршень 3 установлен на выступ внутреннего конца штока 4 и закреплен гайкой, в которую запрессовано пластиковое кольцо для предотвращения отвинчивания. Крышки 5 и. 2 поршень 3 и шток 4 уплотнены резиновыми уплотнительными кольцами, а поршневое кольцо защищено двумя дополнительными шайбами ​​от его вдавливания в зазор. Ход поршня 50 мм.

Рабочая жидкость подается в штоковые и бесштоковые полости цилиндра и отводится от них через штуцеры, расположенные в передней 5 и задней 2 крышках цилиндров.На конце поршневого штока 4 рейка 31 шарнирно закреплена штифтом 32. Зубья рейки входят в зацепление с сектором 26 поворотного вала 25, а на противоположной стороне зацепления рейка находится на упор 30, в котором размещается золотник 27 датчика блокировки дифференциала. Упор уплотнен резиновым кольцом и прикручен к корпусу гидроусилителя. Между упорным фланцем 30 и корпусом установлены прокладки 29, которые контролируют правильное зацепление рельса и сектора.

Регулировка зацепления сектора с червяком 22 осуществляется поворотом эксцентриковой (регулировочной) втулки 23, которая после регулировки фиксируется двумя болтами.

НШ-10EU насос гидроусилителя рулевого управление отличается от обычных НШ-10 насосов в том, что отверстие выполнено в крышке насоса к утечкам переадресации из полости давления насоса в корпус рулевого привода с усилителем (гидравлический бак).

Корпус 4 представляет собой чугунную полую колонну сложной конфигурации высотой 685 мм. Нижняя часть корпуса заканчивается фланцем, в котором четыре отверстия диаметром 17 мм для крепления стойки к раме трактора и два отверстия диаметром 22 мм для штифтов крепления.В верхней чашеобразной части стойки расположены узлы рулевого механизма и гидравлического механизма усилителя.

На боковых поверхностях в верхней части корпуса расположены соответствующие стыковочные плоскости с отверстиями для крепления распределителя и силового цилиндра. В нижней части корпуса 4 расположены два отверстия, одно из которых используется для подсоединения всасывающего патрубка 12, идущего от насоса, а второе – для подсоединения сливного патрубка 6. В качестве рабочей жидкости используется дизельное топливо:

• летом – М10В или М10Г;
• зимой – М8В или М8Г.

При работающем двигателе насос всасывает рабочую жидкость из бака (корпуса усилителя) и подает ее в корпус распределителя через клапанную коробку. Дальнейший путь рабочего тела зависит от положения золотника 21 в корпусе распределителя. Катушка может быть установлена ​​в трех положениях: нейтральном и двух рабочих. Нейтральное положение золотника 21 обеспечивается тремя пружинами 16 при прямолинейном движении трактора или при остановке.

В нейтральном положении золотника 21 рабочая жидкость, поступающая от насоса через клапанную коробку 19 в корпус распределителя, проходит через прорези, образованные краями среднего золотникового ремня и корпуса, к выпускным патрубкам по трубопроводам в оба полости цилиндров. При этом рабочая жидкость через щели, образованные крайними золотниковыми ремнями и корпусом, через сопло и трубопроводы поступает в корпус гидроусилителя (в бак).Следовательно, при нейтральном положении золотника 21 поршень 3 в силовом цилиндре может свободно перемещаться, не создавая помех небольшим колебаниям колес, рулевой тяги и сошки. Толчки и неровности дорожных неровностей, влияющие на систему рулевого управления из-за свободного движения поршня, гасятся окружающей жидкостью и не передаются на рулевое колесо. Слив рабочей жидкости в бак осуществляется через сливной фильтр, установленный на конце трубопровода внутри корпуса гидроусилителя.

При повороте рулевого колеса червяк 22 вращается, в результате чего на последнем возникает осевая составляющая силы. Если эта составляющая превышает усилие пружин 16, золотник 21 смещается по оси и устанавливается в одно из рабочих положений, обеспечивая подачу рабочей жидкости в штоковую или бесштоковую полость силового цилиндра. Таким образом, срабатывает рулевой гидромеханизм, который создает на вращающемся валу 25 усилие, в несколько раз большее, чем сила, прикладываемая трактористом через червяк к тому же валу.

При повороте рулевого колеса вправо червяк за счет осевой силы, возникающей в зацеплении с сектором, перемещается вместе с золотником 21 перед зазором между шайбой подшипника (кольцом) и корпусом распределителя.

Когда катушка аксиально смещен вперед на 0,6 мм, нижний ползуны смещается вверх по нижней опорной шайбой, а наружные концы верхних ползунков в это время упираются крышки катушки и, следовательно, дополнительное сжатие пружин 16.При этом золотник 21 занимает положение, показанное на фигуре 37b, и обеспечивает доступ рабочей жидкости, подаваемой насосом, через напорный патрубок 33, отверстия распределителя и патрубок 8 к штоковой полости силового цилиндра, и выход рабочего тела h из бессточной полости по трубопроводам 9 и 10 Res сливного фильтра в корпус (емкость) гидроусилителя. Поршень силового цилиндра будет двигаться вперед, унося с собой рейку, и вращать вал 25, в результате чего рулевые колеса трактора поворачиваются вправо.Таким образом, когда золотниковый клапан 21 перемещается вперед, поршень 3 также перемещается вперед, но в то же время поршень стремится вернуть золотниковый клапан в нейтральное положение через рейку 31 и сектор 26. Следовательно, как только поворот завершен (тракторист перестает крутить руль), золотник под действием давления жидкости на поршень и пружины 16 будет переведен в нейтральное положение, а перекачиваемая рабочая жидкость будет закачиваться в бак под низким давлением.

При повороте рулевого колеса влево золотник 21 сдвигается назад (примерно на 0.6 мм). Передние ползуны 18 также перемещаются назад передней шайбой подшипника, а внешние концы задних ползунов упираются в корпус и, таким образом, дополнительное сжатие пружин 16, расположенных между передним и задним ползунами, вызывает дополнительную нагрузку на рулевое управление. колеса, создавая «ощущение дороги» для водителя, поскольку чем круче поворот, тем сильнее сжимаются пружины 16 и тем труднее повернуть колесо. При таком положении золотника открывается доступ рабочей жидкости, обеспечиваемой насосом через трубопровод 33, отверстия распределителя и канал 9 в бесштоковую полость силового цилиндра, и рабочая жидкость выходит из штокового конца цилиндра по трубопроводам. 8 и 10 на слив в гидробак усилителя.

Поршень 3 силового цилиндра смещается назад, захватывая рейку 31, и вращает вал 25, в результате чего рулевые колеса трактора поворачиваются влево. После поворота золотник 21 под действием давления жидкости на поршень и пружины 16 устанавливается в нейтральное положение, а рабочая жидкость, поступающая от насоса, под низким давлением перетекает в корпус (бак) гидроусилителя.

Жидкость, выходящая из дренажа в гидросистеме усилителя, постоянно заполняет трубопровод 6, идущий к золотнику блокировки дифференциала трактора, под давлением 0.8 МПа создается редукционным клапаном 11, установленным на сливной линии. Ход золотника составляет 1,25 мм с каждой стороны и ограничен направлением опорных шайб вперед к крышке 12 и обратно к корпусу.

Когда рулевое колесо поворачивается до упора или, когда колеса трактора расположены в глубокой колее, рабочее давление жидкости в норме избыток может увеличиться в напорной линии усилителя hydromechanism. В этом случае срабатывает (открывается) предохранительный клапан и рабочая жидкость стекает в корпус (бак).

Установка гидроусилителя руля в гидросистеме трактора МТЗ-80, МТЗ-82 вызвана необходимостью снижения поворотного усилия, снижения утомляемости тракториста, повышения безопасности движения и качества выполняемых работ.

Гидравлическая система рулевого управления МТЗ-80, МТЗ-82 включает в себя маслобак, насос высокого давления, распределитель с золотниковыми устройствами, силовой цилиндр, арматуру и трубопроводы. На тракторах МТЗ-80, 82 устанавливают гидроусилитель руля (ГУР) моноблочной конструкции.

При моноблочной конструкции гидроусилителя рулевого управления МТЗ-80, МТЗ-82 насос подает рабочую жидкость к золотниковому клапану гидроусилителя рулевого управления, в котором установлен гидроцилиндр поворота двустороннего действия. Усилие от поршня силового цилиндра через рейку и сектор передается на вертикальный вал и сошку, которая через поперечный рычаг соединена с поворотными колесами передней оси. Основным регулирующим органом гидросистемы рулевого управления является распределитель рулевого механизма МТЗ-80, МТЗ-82.

Неисправности гидросистемы рулевого управления МТЗ-80, МТЗ-82

Качество работы, выполняемой тягачом, безопасность движения во многом зависят от технического состояния агрегатов трактора. гидравлическая система рулевого управления. Когда масло в гидросистеме нагрето, вращение рулевого колеса должно быть плавным, без рывков и приложения значительного усилия.

Большой свободный ход рулевого колеса при работающем двигателе свидетельствует об износе соединений рулевого вала, увеличенном зазоре в передаче гидроусилителя рулевого управления МТЗ-80, МТЗ-82.

Сначала проверьте техническое состояние соединительных деталей рулевого механизма, рулевых тяг и устраните зазоры, замените детали или отрегулируйте. Для определения зазоров в шестернях или червячных передачах рулевого механизма, а также сил на ободе рулевого колеса используется прибор. Он установлен на рулевом колесе, а стрелка – на рулевой колонке.

Вращением рулевого колеса в обоих направлениях для устранения зазоров в шарнирах рулевых тяг, включением рулевого механизма определяют свободное движение рулевого колеса.Номинальный свободный ход должен быть в пределах 25 … 30, допустимый -35. С помощью прибора можно одновременно определить усилие на ободе рулевого колеса. Для этого отсоедините рулевые тяги от сошек, запустите дизель и на максимальной частоте вращения коленчатого вала потяните за ручку динамометра прибора.

Положения стопорного кольца на противоположной ручке определяет силу свободного вращения рулевого механизма. Усилие на ободе колеса должно быть в пределах 30 … 50 Н. Если свободный ход превышает допустимые значения, отрегулируйте механизмы.

Рис. 1. Регулировка вала свободного хода гидроусилителя (ГУР) трактора МТЗ-80, 82

1 – транспортир конечностей; 2- болт; 3- эксцентриковая втулка; 4- установочная лопатка

Зазоры в зубчатом зацеплении (червяк – сектор) тракторов МТЗ-80, МТЗ-82 (рис. 1) устраняются поворотом регулировочной втулки 3, предварительно отвернув стопорный болт 2. Если свободный Незначительно уменьшился люфт вала гидроусилителя руля, снимите крышку корпуса и проверьте пластиной щупа зазор между упором и рейкой.

Регулируется прокладками фланца блокировки сальника дифференциала. Затем снова регулируют зацепление червяка – сектора, добиваясь минимального люфта и свободного вращения червяка без заклинивания.

Монтажно-наладочные и наладочные работы, выполняемые при ремонте гидроусилителя рулевого управления (ГУР) тракторов МТЗ-80, МТЗ-82, являются сложными и требуют применения контрольно-испытательного оборудования после окончательной сборки.

У гидроусилителя МТЗ-80, МТЗ-82 для замены червяка и сектора снимается верхняя крышка корпуса гидроусилителя и снимается вертикальный вал в сборе с сектором.Затем, сняв крышку корпуса распределителя, с эксцентриковой втулки снимается червячный узел с корпусом распределителя.

Для замены червяка откручивают и откручивают корончатую гайку и снимают вал червяка с корпуса распределителя. Если червячные шарикоподшипники имеют значительный радиальный зазор, их следует заменить. При замене сектора его отжимают с вала двухлопастным съемником.

Новый сектор создается путем совмещения отметки, нанесенной на торце паза вертикального вала, с отметкой на шлицевой полости сектора.При установке вертикального вала в корпус ГУР отметки на среднем зубе сектора и впадине рейки совмещаются.

ГУР (ГУР) поршневые сальники МТЗ-80, 82 и шток гидроцилиндра легко заменяются. Для этого откручиваем гайки шпилек крепления и снимаем переднюю крышку, а затем гильзу цилиндра. Если необходимо заменить уплотнения штока, снимите поршень и заднюю крышку цилиндра.

При сборке силового цилиндра сначала в гильзу устанавливается поршень.Затем гильза вместе в поршне надевается на шток и подрезку задней крышки. Гайка поршня затягивается до 120 Нм.

Завершающими операциями сборки гидроусилителя руля МТЗ-80, МТЗ-82 являются регулировка осевого перемещения вертикального вала и зазора между червяком
и сектором. .

Зазор между червяком и сектором регулируется эксцентриковой втулкой 3 (см. Рис. 1). Для измерения свободного движения вала червяка можно использовать простой прибор – транспортир 1 с нанесенной на него шкалой.

Сначала ослабьте фиксирующий болт 2 эксцентриковой втулки и слегка поверните червячный вал в обоих направлениях с помощью гаечного ключа. Циферблат указывает угол свободного движения червячного вала. Оно должно быть не более 6 °.

Люфт (зазор в зацеплении червяка – сектор) регулируется эксцентриковой втулкой, проворачивая ее через прорезь монтажным лезвием или отверткой. Иногда свободный ход уменьшается, но усилие на рулевом колесе увеличивается.

Это свидетельствует о нарушении геометрической формы зубьев сектора и червяка (из-за износа).В этом случае необходимо заменить сектор и червяк.

________________________________________________________________________

ТОП-12 покупателей комплектов для переоборудования в 🇴🇲 Омане

Показать все Торговля Производство

Комплект для переоборудования товаров оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают комплект для переоборудования оптом

1. Octal Saoc Fzc

   1. Подшипник 4, запчасти для станка для переработки бумаги (73)
   2. Лонжероны для валкового оборудования для переработки бумаги (28)
   3. Лонжероны для оборудования для преобразования бумаги (8)
   4. Машины для переработки бумаги с направляющими стержнями
   5. Резиновые ролики для бумагоделательной машины ry запчасти
   6. Запасные части для бумагоделательной машины квадратный держатель
   7. Подшипник 4 для конвертирования бумаги [key2] ry запчасти

2. Sohar Paper Cores Llc

   Оборудование для переработки бумаги – sodaltech etr2000 машина для перерезки и обрезки бумажных гильз

3. Geo Solutions Engineering

   1. Двойной вертлюг, продувочный узел, дефлектор, циклон, конусный пробоотборник, преобразователь, сборный шланг для выпуска воздуха, гаечные ключи (4)
   2. Гидравлический адаптер для преобразования шпинделя или 1 комплект 59. 0 долл.

4. Gulf Petrochemical Services & trading Llc

   Стрела (для комплекта для переоборудования трубоукладчика экскаватора)

5. Распределительное устройство Al Hassan Manufacturin Co

   Машина для преобразования, передачи или регенерации голоса, изображения, включая аппаратное управление – ptd7xv5673 bb i / o-uni

6. Jyoti Sohar Switchgear Llc

   Машина для преобразования, передачи или регенерации голоса, изображения, включая устройство управления -ptd7xv5673 bb i / o-uni

7. Dynamic Oilfield Technologies Llc

   Детали для оборудования для бурения нефтяных и газовых скважин: комплект для переоборудования мостовой заглушки с механическим набором 7 размера 3bb

8. Best Oil & Gas Solution Llc

   Полиуретановый диск с опорным кронштейном и комплектом для переоборудования регулировки d-колеса, подходящим для указанной выше оправки из 18 труб

9. Global Engineering Equipment Llc

   Компостирующая машина для пищевых продуктов (для переработки органических отходов) sr.№ f-25 / год 2015-16 400 В / 50 Гц / 3 фазы

10. Tawoos Power & Telecommunications

    Машина для приема, преобразования и регенерации

11. Технологии совершенства

    (предмет награды) (аппарат для приема, преобразования и регенерации голоса) polaris tj1420-1

12. Al Hud Hud Trading Services

    (машина для приема, преобразования и регенерации голоса) polaris tj1420-10 site 10-muxes required hrdware & software

Алексей Хохлов
Импорт в Азию, ЕС, Африку

Финансы, контракт, импорт
электронная почта: [электронная почта защищена]

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортеры комплектов для переоборудования

BCM CM 905 BCM Z Z Z Z

#	Компания (размер)	Продукт	Страна
1	Awot Logistics (USA) Corp. (8)	МАШИНЫ ДЛЯ ПРЕОБРАЗОВАНИЯ ПРИЕМА И TR ИНТЕГРИРОВАННАЯ ТЕЛЕФОНИЯ CM + AP BCM Z AMS HBL ELCKHAN SCAC КОД ELCK NAME AC FOXCONN МАШИНЫ ДЛЯ ПРЕОБРАЗОВАНИЯ ПРИЕМА И TR ИНТЕГРИРОВАННАЯ ТЕЛЕФОНИЯ	East Wind Footwear Co., Ltd. (6)	Converse Sports FootwearТекстильная обувь Convers	Индия
3	Mishi International SA (6)	EQUIPOS Y ACCESORIOS PARA LA CONVERSION Y EMISION DE IMAGEN ES Y ВИДЕО TE LECOMUNICACIONE S	panama
4	Geis Industrie Service GmbH (6)	НАБОРЫ ДЛЯ ПЕРЕОБОРУДОВАНИЯ HS	Германия
5	Carterpillar Of Canada Corporation (6)	CONVERSION 3

1. Маскат
2. As Sīb
3. alālah
4. Aş uwayḩirah as Sāḩil
5. ‘Ibrī

Автор: Ирина Куликовская вк, 01.Апрель 2021 г.
Образование: MSU
Не говорите людям, как что-то делать, говорите им, что делать, и позвольте им удивить вас своими результатами

Рулевое управление МТЗ-80 МТЗ-82. ГУР МТЗ-80

Тип предложения: продажаОпубликовано: 21.02.2016

Усилитель рулевого управления снижает усилие, затрачиваемое водителем на управление автомобилем, разгружает рулевое колесо от неровностей, возникающих при движении по неровной дороге, повышает мобильность и безопасность движения, поскольку заданное направление движения автомобиля сохраняется даже в случае повреждения. к передней шине.Усилитель рулевого управления тшитолиан рулевой МТЗ (Гур МТЗ-80 70-3400020) предназначен для установки в систему рулевого управления трактора «МТЗ», снижает усилие, затрачиваемое водителем на управление трактором, освобождает рулевое колесо от неровностей, возникающих при движении. на неровных дорогах повышает мобильность и безопасность движения.

Что такое cookie?

Файл cookie – это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве, когда вы посещаете веб-сайт. В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже.Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт. Файлы cookie также могут помочь оптимизировать работу веб-сайта.Они упрощают просмотр нашего веб-сайта.

Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie.Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.

Как отключить файлы cookie?

Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.

Up

ГУР (ГУР) МТЗ-80/82. Ремонт ГУР МТЗ

Тип предложения: продамОпубликовано: 09.10.2015

ГУР (ГУР) МТЗ-80/82 (70-3400015).

Применение: Устанавливается на тракторы МТЗ-80, МТЗ-82 и модификации.

НАЗНАЧЕНИЕ РУЛЕВОГО УПРАВЛЕНИЯ МТЗ-80/82

Рулевое управление предназначено для уменьшения усилия, прилагаемого трактором для управления трактором, передает вращение в одном направлении от рулевого колеса на передние колеса, что разгружает рулевое колесо от неровностей, возникающих при движении по неровной дороге, повышает мобильность и безопасность движения , так как заданное направление движения трактора сохраняется даже в случае повреждения переднего колеса.
На тракторах МТЗ-80, МТЗ-82 и модификациях установлен гидроусилитель руля 70-3400015.

Что такое cookie?

Файл cookie – это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве, когда вы посещаете веб-сайт. В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт. Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.

Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics.Для этого используются как постоянные, так и временные файлы cookie. Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.

Как отключить файлы cookie?

Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.

Up

Какое масло в гур уаз патриот.

Техническое обслуживание Гур УАЗ Хантер, замена рабочей жидкости и фильтра ГУРа. Прочие проблемы с рулевым управлением

Внедорожник УАЗ Патриот – это автомобиль, который не боится грязи, бездорожья, пересеченной местности и даже водоемов. Но для удобства управления автомобилем в конструкции есть рулевое колесо с его механизмом. Покрутить руль на машине, которая имеет вес почти две тонны, довольно проблематично, поэтому для улучшения управляемости и облегчения поворота балки придумали такое изделие как гидроусилитель руля или гур.Но сегодня речь пойдет не о самом гидросистеме, а о таком важном элементе, как масло. Мы разберемся, из чего состоит ГУР внедорожник УАЗ Патриот, для чего необходимо заменить масло, а также как этот процесс выполняется.

Основное назначение гура – облегчить вращение колес с помощью гидравлического устройства. Что это значит? Это значит, что повернуть колеса на внедорожнике УАЗ Патриот, когда у него не работает двигатель, достаточно сложно, и если бы не было гидроусилителя руля, то маневры на бездорожье, а тем более на бездорожье, были бы просто невозможны. .Благодаря гуру возможность вращения руля и колес соответственно одним пальцем любой руки, что упрощает управление автомобилем и маневрирование на дороге.

Гидравлическое устройство построено на основе насоса, который приводится в действие с момента вращения коленчатого вала мотора внедорожника. Момент вращения обеспечивает ременная передача, в результате чего масло перетекает в систему рулевого управления. Именно масло является активным веществом, облегчающим вращение руля.Жидкость циркулирует от насоса к системе управления за счет специального шланга, о котором немного подробнее.

Ремонт ГУР внедорожника УАЗ Патриот включает следующие пункты:

• замена шланга;
• замена масла;
• замена помпы.

Это основные неисправности, которые могут нарушить работу гидроусилителя рулевого управления.

Масляный шланг

В конструкции ГУР внедорожник УАЗ Патриот имеет шланг, соединяющий насос с рулевым управлением через масло. Каждый водитель, намотавший на спидометре внедорожника УАЗ Патриот пару тысяч км, знает все свои проблемы и болезни. Вот про такую ​​болезнь, как гур шланг побольше.

Итак, ежедневные поездки и маневры на дорогах заставляют искать лучшее. Особенно ощутима реакция рулевого управления при движении на высокой скорости. Кажется, что колеса не успевают за рулем. Такая проблема решается, но для этого необходимо заменить шланг системы ГУР. Это связано с тем, что данный шланг изготовлен из некачественных материалов и при больших нагрузках он просто вздувается от создаваемого в нем давления, а не

Best Replacement Option

, меняя задачу.Это очень негативное явление, так как надувание шланга может привести к его импульсу, что чревато аварийным исходом. Исправить ситуацию можно, заменив шланг на другой. Для этого можно взять шланг гура с маркировкой 3163-00-3408150-01. Сообщения пользователей такого шланга только положительные. После замены следует прокачать жидкость и почувствовать изменения в управлении внедорожником. Шланг Гора 3163-00-3408150-01 изображен на фото.

Фильтр

В конструкции гидроусилителя руля есть еще один сменный элемент – фильтр.Его цель – очистить масло, с помощью которого создается гидравлический прирост. Фильтр Следим за заменой вместе с жидкостью, но перед покупкой нового устройства убедитесь в этом.

С качественными фильтрами внедорожник с завода укомплектован качественными фильтрами, поэтому при первой замене не спешите выкидывать это устройство и искать на нем маркировку или название. Часто фильтр имеет номер, в некоторых случаях и название организации, которая его изготовила. Если при покупке нового фильтра вы не обнаружите ни номер, ни название устройства, то такой фильтр лучше не брать.Оптимальный вариант Для автомобиля УАЗ Патриот это фильтр, который называется: Ливны 4310-3407359-10. Этот фильтр изображен на фото ниже.

Насос

Ну конечно же помпа, которая играет последнюю роль. Насос – это основной блок, который создает гидравлическое усилие, тем самым облегчая водителю задачу по управлению водителем. Внедорожник UAZ Patriot 3163 имеет помпу, которая, в свою очередь, имеет каталожный номер: 3163-3407010. Именно насос с таким номером необходимо устанавливать на внедорожник.

Если гур помпа вышла из строя и ее ремонт невозможен, то есть нарушена целостность корпуса устройства, то требуется его замена. Если мы заменяем насос ГОР на внедорожник УАЗ Патриот 3163, то рекомендуется установить блок ДельХПИ, который также имеет соответствующий номер: 3163-3407010.

Масло и его замена

Масло в системе ГУР – важный элемент, который фактически создает давление, облегчая вращение руля. Периодически подлежит замене на любой машине.В справочнике автомобиля написано, что менять его нужно каждые 100000 км пробега. Для замены масла в гидросистеме можно использовать вариант трансмиссии, так как он лучше всего подходит для насоса. Для этого потребуется более одного литра масла, поэтому лучше сразу получить 2 литра. Замена масла на внедорожнике УАЗ Патриот состоит из следующих действий:

1. Для начала необходимо провести передние колеса и снять переднее крыло при его наличии.
2. Далее ослабляем хомут крепления масляного бака.
3. Наклоняя бак, масло попадает в емкость. Можно использовать шприц.
4. От бачка отсоединяется сливной шланг (реверс), который спускается в бачок для слива выработки, теперь штурвал от упора до упора несколько раз (2-3). Пока не нужно запустить двигатель.
5. Теперь бак пуст, его рекомендуется снять и промыть. Также в нем есть фильтр, который подлежит замене, поэтому его нужно заменить на новый.
6. Следующий шаг: Залейте новый материал в бак, снова поверните рулевое колесо до упора, пока двигатель не остановится. Постоянно следите за уровнем масла в баке.
7. Сначала темное старое масло потечет из сливного шланга в емкости. Когда принесет (после слива, 500-700 откачиваний), собираем всю систему обратно.
8. После сборки необходимо запустить мотор и покрутить руль. После этого снова доливаем жидкость до уровня.

На этом замена закончена, но есть нюансы.

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач Коробки передач

Диагностика и регулировка рулевого механизма УАЗ-Хантер 315195, УАЗ-31519

Рисунок 1. Рулевой механизм с гидроцилиндром ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

1. Гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40. Кольца уплотнительные; 3. Стекло; 4, 11. Упорные подшипники; 7. Поршневой рельс; 8. Винт; 9. Картер; 10, 18. Контакты; 12. Подключение шлангового шланга; 13. Подсоединение сливного шланга; 14.рукав; 15. Манжета; 16. Крутящий момент; 19. шаровой кран; 20. Мячи; 22. Канал в Картере; 25. Чашка; 26. Рабочая гайка; 27. Защитная нижняя крышка; 28. Стопорные кольца; 29. Шайбы регулировочные; 30. Опорный вал; 31. Ролики; 32. Башенный стержень; 33. Защитная верхняя крышка; 34. Ротор; 35. Защитный колпак; 36. Корпус дистрибьюторов; 38. Канал в корпусе дозатора; 39. Болты крепления кулачкового кожуха к Carter

.

– Снять рулевой механизм.

– Закрепите рулевой механизм в тисках так, чтобы отверстия для слива и слива (отверстия под фитинги) находились в основании.

– Слейте масло из механизма, вращая ротор 34 (Рисунок 1) или рулон катушки вручную.

– Надавите рукой на ротор или вал катушки вдоль оси и встряхните башню 25 (см. Рис. 1).

– При осевом смещении ротора или вала змеевика необходимо
отрегулировать усилие упорных подшипников 4 и 11.

– Для регулировки упорных подшипников с помощью бороды и молотка расправьте шарик чашки 3, который уплотняется в пазу стенки картера.

– Уберите зазор, повернув стекло или гайку по часовой стрелке.

– Проверьте крутящий момент ротора или вала катушки в упорных подшипниках, он должен составлять 2 нм (0,2 кг / см).

– Если в среднем положении вала Чека УАЗ-315195, УАЗ-31519 при раскачивании на бачке чувствуется зазор, отрегулируйте передачу поворотом гайки 26 и снимите сушку.

– Снимите верхнюю и нижнюю защитные крышки 27 и 33.

– Снимите стопорные кольца 28 и прокладку 29.Ослабьте стопорные гайки и ослабьте стопорные болты 26 на два или три оборота.

– Выровнять прокладки 29.

– Вращая опорные опоры 30 с обратным выстрелом против часовой стрелки (если смотреть со шлица вала ниппеля), удалите зазор в зацеплении.

– Регулировка положения вала в УАЗ-Хантер 315195, положение вала УАЗ-31519, соответствующее среднему положению зубчатого сектора.

– Проверить крутящий момент, он должен быть в пределах 35-45 нм (3.5-4,5 кг / см) при прохождении через среднее положение.

– Установить регулировочные шайбы 29 и фиксирующие кольца 28, согнуть одну из антенн в обоих регулировочных шайб в пазу опорной башни вала.

– Оберните стопорные болты и контргайки 25 с крутящим моментом 8-10 нм (0,8-1,0 кг / см).

– Установите элементы в обратном порядке.

– Удалить воздух из системы рулевого управления с усилителем.

При выходе из строя гидроусилителя УАЗ-ХАНТЕР 315195, УАЗ-31519, в результате поломки насоса, разрушения шланга или ремня привода насоса или буксировки

Замена жидкостного гидроусилителя руля УАЗ Хантер

Здесь мы расскажем, как не убить свой Гур И как выбрать масло в Гур Для своего автомобиля.

Подбор масла в гур

Шины и диски. Сравнение цен (Россия): Шины и диски. Сравнение цен (Украина):.
Из-за остановки двигателя можно непродолжительное время пользоваться рулевым механизмом.

При отсутствии масла в гидросистеме УАЗ-Хантер 315195, УАЗ-31519 необходимо снять приводной ремень помпы, иначе насос может заклинить, а ремень порваться.

При снятии ремня привода помпы на автомобилях с двигателями ЗМЗ следует внимательно следить за температурой хладагента, так как двигатель может перегреться.

Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременной работе рулевого механизма.

Рис.2. Рулевой усилитель рулевого управления с УАЗ-Хантер 345195, УАЗ-31519 с двигателями УМП

1. Натяжной винт; 2-х болтовые крепления; 3. Пульты насоса гидроусилителя руля; 4. Привод гидравлического насоса рулевого управления; 5. Шкив коленчатого вала

Натяжение ремня насоса газового насоса УАЗ-315195, УАЗ-31519 (см. Рис. 2) осуществляется перемещением насоса по кронштейну к двигателю.

Для этого ослабьте болты крепления насоса к кронштейну, переместите насос с помощью натяжного винта до тех пор, пока натяжение ремня не станет нормальным, и затяните болты крепления насоса.

Замените ремень, если он поврежден или чрезмерно растянут.

Проверка уровня и замена масла гидравлического масла ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

При проверке уровня масла в маслобаке передние колеса необходимо устанавливать непосредственно.

Залейте масло в заливную горловину масляного бака или не более чем на 5 мм над ней.

Масло необходимо предварительно профильтровать через фильтр с тонкостью фильтрации не более 40 мкм.

Продам рулевую систему УАЗ-ХАНТЕР 315195, УАЗ-31519 в следующем порядке:

– Отсоединить башню от отбойника или подвесить передние колеса.

– Снимите крышку масляного бака, залейте масло до того, как оно появится над сеткой фильтра (не более 5 мм).

– Не запуская двигатель, поверните рулевое колесо или первичный вал механизма от упора до упора, пока из масла в баке не выйдут пузырьки воздуха.Добавьте масло в бак.

– Запустите двигатель, долив масло в бак.

– В случае чрезмерного вспенивания масла в баке, что указывает на попадание воздуха в систему, двигатель заглушается и дает маслу отстояться не менее 20 минут (до того, как пузырьки воздуха покинут масло).

– Осмотрите места разъемных соединений на узлах гидросистемы УАЗ-ХАНТЕР 315195, УАЗ-31519 и при необходимости устраните утечки.

– Дать двигателю поработать 15-20 секунд и накачать рулевую систему рулевым усилием для удаления остаточного воздуха из рулевого механизма, поворачивая руль от замка до упора, не задерживаясь в крайних положениях, три раза в каждом направлении.

– При необходимости опустить масло в бак.

– Закройте резервуар крышкой и вручную закрутите крышку крышки.

– Присоедините шток, затяните и защелкните шаровые пальцы.

3. Расходные материалы и предохранительные клапаны ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

1-золотниковый клапан проточного клапана; 2. Пружинный предохранительный клапан; 3. Направляющие пружины предохранительного клапана; 4-х шаровой предохранительный клапан; 5-пружинная пружина; 6-местный предохранительный клапан; 7-фильтр; 8. Кольцо; 9-контактный штекер; 10-уплотнительная прокладка; 11-прокладка регулировочная

Обслуживание проточной и предохранительной арматуры ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

Если запасные и предохранительные клапаны загрязнены, промойте их.Для этого выполните следующие действия:

– Выкрутите заглушку 9 (рис. 3), расположенную над выходом газового насоса УАЗ-Хантер 315195, УАЗ-31519.

– Снимите пружину 5 и заполните проточный клапан и вставьте пробку на место, чтобы предотвратить утечку масла.

– Отвинтите седло предохранительного клапана, снимите шар 4, направляющую 3 и пружину 2. Снимите кольцо 8 и фильтр 7 с седла предохранительного клапана.

– Промойте предметы и продуйте сжатым воздухом.

– Собирать в обратном порядке.Соблюдайте осторожность при сборке.

– При разборке и сборке, чтобы не нарушить настройку предохранительного клапана, не меняйте количество регулировочных колодок 11.

Жидкости, используемые в гидросистеме, можно разделить на несколько критериев:

• Цвет;
• Структура;
• Сорт.

Классификация цветов

Ориентироваться только на градацию цвета при выборе масла неправильно, хотя такая практика широко распространена среди автовладельцев.Также часто указывается, какой цвет жидкости можно смешивать, а какой не стоит.

Противопоказано смешивание жидкостей по составу, а не по цвету, и поскольку теперь любой цвет может быть представлен как минеральной водой, так и синтетикой, к этой информации следует относиться очень осторожно.

Красное трансмиссионное масло ATF, как правило, синтетическое, эталонным считается бренд Dexron от General Motors, но есть продукция других производителей, таких как Revenol, Motul, Shell, ZiC и др.

Жёлтый, выпускаемый концерном Daimler и на его лицензионное масло, используется в гидравлических датчиках Mercedes-Benz. Бывает синтетическое и минеральное.

Зеленое масло. В большинстве своем многофункциональные и универсальные жидкости по составу могут быть как синтетическими, так и минеральными. Используется в гидравлических датчиках, подвеске и других системах, работающих с жидкостями. Невозможно смешивать с другими цветами, если производитель не обеспечивает полную совместимость, например, COMMA PSF MVCHF совместим с некоторыми видами DEXRON.

Состав жидкости

По составу жидкости ГУР делится на минеральный, полусинтетический и синтетический. Химический состав определяет базовый набор функций масла:

• Вязкие характеристики;
• Смазочные свойства;
• Защита деталей от коррозии;
• Препятствие к пенообразованию;
• Температурные и гидравлические свойства.

Синтетическую и минеральную воду нельзя смешивать между собой, так как виды добавок в них имеют кардинальные различия.

Синтетика

Это высокотехнологичные жидкости, при производстве которых используются самые передовые разработки и присадки. Масляные фракции для синтетики очищаются гидрокрекингом. Полиэфиры, многоатомные спирты и наборы присадок придают им выдающиеся характеристики: широкий диапазон рабочих температур, устойчивую масляную пленку, длительный срок службы.

Основная причина, по которой нельзя заливать гидравлическую жидкость на синтетической основе в ГУР, предназначенную для минеральной, – ее агрессивное воздействие на резиновые изделия, которых много в гидравлическом флюоретиде.Там, где используется синтетика, каучук имеет совершенно другой состав и изготавливается на силиконовой основе.

Полусинтетическое

Смесь синтетических I. минеральных масел Таким образом, последние получают значительные улучшения в характеристиках: пониженное пенообразование, текучесть, теплоотвод.

К полусинтетике относятся такие известные жидкости Как: ZiC ATF Dex 3, Comma PSF MVCHF, Motul Dexron III и другие.

Минеральное дерево

Масла на минеральной основе содержат масляные фракции (85-98%), остальное приходится на присадки, улучшающие рабочие характеристики гидравлической жидкости.

Используется в гидравлических центрах, содержащих уплотнения и детали на основе обычной резины, поскольку минеральный компонент нейтрален и не вреден для резиновых изделий, в отличие от синтетики.

Минеральные жидкости для ГУРа самые недорогие, но и срок службы небольшой. Mobil ATF 320 Premium Mobil ATF 320 PREMIUM считается маслом Dexron согласно маркировке включительно.

Масла разные

Дексрон. – Жидкости ATF отдельного класса от General Motors, выпускаются с 1968 года.Dexron – это торговая марка, производимая как самой GM, так и другими лицензионными фирмами.

ATF. (Automatic Transmission Fluid) – Масла для автоматических трансмиссий, часто используются японскими автопроизводителями и ГУР.

PSF. (Power Steering Fluid) – буквально переводится как жидкость для гидравлического рулевого управления.

Мульти HF. – Специальные универсальные жидкости для ГУРа, имеющие допуски большинства автопроизводителей. Например, жидкость SHF производства немецкой компании Pentosin (Пентосин) получила допуски от BMW, Ford, Chrysler, GM, Porsche, Saab и Volvo, Dodge, Chrysler.

Можно ли смешивать масла

Смешивание допустимо, но необходимо руководствоваться рекомендациями производителя. Чаще всего на упаковке указано, с какими марками и классами масел можно смешивать ту или иную жидкость для ГУРа.

Не смешивайте синтетику и минеральную воду, а также разные цвета, если нет прямого указания. Если деваться некуда, а нужно залить то, что есть под рукой, при первой возможности замените эту смесь на рекомендованную.

Можно ли заливать моторное масло в гур

Мотор – однозначно нет, трансмиссия – с оговорками. Давайте разберемся, почему.

Чтобы понять, можно ли слить другое масло, например моторное или трансмиссионное, нужно знать, какие функции оно выполняет.

Жидкость в ГУР должна справляться со следующими задачами:

• Смазка всех узлов гидроагента;
• Защита от коррозии и износа деталей;
• Передача давления;
• Препятствие к пенообразованию;
• Система охлаждения.

Указанные характеристики достигаются за счет добавления различных присадок, наличие и сочетание которых и придает маслу для ГУРа необходимые качества.

Как вы понимаете, задачи моторного масла Еще кое-что, поэтому заливать его в ГУР крайне рекомендуется.

О трансмиссионном масле Все не так однозначно, японцы часто используют одну и ту же жидкость ATF для АКПП и гидросистемы. Европейцы настаивают на использовании специальных масел PSF (Power Steering Fluid).

Какую жидкость залить в гур

Исходя из этого, ответ на вопрос «Какое масло заливать в ГУР» очевиден – производитель рекомендован производителем. Часто информация указывается на расширительном бачке или крышке. Если технической документации нет, позвоните в авторизованный центр и уточните.

В любом случае эксперименты с рулевым управлением не допускаются. Не только ваша безопасность, но и безопасность окружающих зависит от исправности гидроусилителя руля.

Вольво Вольво.”1, ФЕБИ-06161 Автомобиль Автомобиль Модель

модель автомобиля	Рекомендуемая жидкость
Audi 80, 100 (Audi 80, 100)	VAG G 004 000 м2
Audi A6 C5 (Ауди A6 C5)	Mannol 004000, Pentosin CHF 11S
Audi A4 (Ауди А4)	VAG G 004 000м2
Audi A6 C6 (Ауди A6 C6)	VAG G 004 000м2
BMW E34 (БМВ E34)	CHF 11. s.
BMW E39 (БМВ E39)	ATF Dextron 3.
BMW E46 (БМВ E46)	DEXRON III, MOBIL 320, LIQUI MOLY ATF 110
BMW E60 (БМВ E60)	Pentosin CHF 11S.
BMW X5 E53 (БМВ X5 E53)	ATF BMW 81 22 9 400 272, Castrol Dex III, Pentosin CHF 11S
ВАЗ 2110.
ВАЗ 2112.	Гидравлическая жидкость Pentosin (CHF, 11S-TL, VW52137)
Volvo C40 (Вольво S40)	30741424.
Volvo xs90 (Вольво xs90)	30741424.
Газ (Валдай, Соболь, 31105, 3110, 66)
ГАЗель бизнес	Mobil ATF 320, Castrol-3, Liqui Moly ATF, Dextron III, Castrol Transmax Dex III Multivehicle, Zic ATF III, Zic Dexron 3 ATF, ELF Matic 3
ГАЗель Некс	Shell Spirax S4 ATF HDX, DEXRON III
Джил МК (Джили МК)
ДЖИЛИ ЭМГРАНД (Geely Emgrand)	ATF Dexron III, Shell Spirax S4 ATF X, Shell Spirax S4 ATF HDX
Додж Стратус (Dodge Stratus)	ATF + 4, Mitsubishi Diaqueen PSF, Mobil ATF 320
Daewoo Gentra (Дэу Джентра)	DEXRON- IID.
Дэу Матиз (Daewoo Matiz)	DEXRON II, DEXRON III
Дэу Нексия (Daewoo Nexia)	DEXRON II, DEXRON III, TOP TEC ATF 1200
ЗАЗ ШАНС	Liquimoly Top Tec ATF 1100, ATF Dexron III
ЗИЛ 130.	T22, T30, DEXRON II
Зил Бык	AU (MG-22A), Dexron III
КАМАЗ 4308.	ТУ 38.1011282-89, DEXRON III, DEXRON II, GOLOL-PC
Киа Каренс (Kia Carens)	Hyundai Ультра ПСФ-3
Киа Рио 3 (Киа Рио. 3)	ПСФ-3, ПСФ-4
Киа Соренто (Kia Sorento)	HYUNDAI ULTRA PSF-III, PSF-4
Киа Спектра (Kia Spectra)	HYUNDAI ULTRA PSF-III, PSF-4
Киа Спортейдж (Kia Sportage)	HYUNDAI ULTRA PSF-III, PSF-4
Киа Серато (Kia Cerato)	HYUNDAI ULTRA PSF-III, PSF-4
Chrysler Pt Cruiser (Крайслер Пт Крузер)	MOPAR ATF 4+ (5013457AA)
Крайслер Себринг (Chrysler SEBRING)	MOPAR ATF + 4
Лада Ларгус	Mobil ATF 52475.
Лада Приора (Lada Priora)	Pentosin Hydraulik Fluid CHF 11S-TL VW52137, Mannol CHF
Land Rover Flealender 2 (Ленд Ровер Фрилендер. 2)	LR003401 ПАС ЖИДКОСТЬ
Лифан Смайл (Lifan Smily)	DEXRON III.
Лифан Солано (Lifan Solano)	DEXRON II, DEXRON III
Лифан Х60 (Лифан Х60)	DEXRON III.
МАЗ	Марка П (Масло МГ-22-Б)
Mazda 3 (Мазда 3)	Mazda M-3 ATF, DEXRON III
Mazda 6 (Мазда 6 GG)	Mazda ATF M-V, Dexron III
Mazda CX7 (Мазда CX7)	Motul Dexron III, Mobil ATF320, IDEMITSU PSF
Человек 9 (мужчина)	ЧЕЛОВЕК 339Z1
Мерседес W124 (Мерседес W124)	Dexron III, FEBI 08972
Мерседес W164 (Мерседес W164)	A000 989 88 03
Мерседес W210 (Мерседес W210)	A0009898803, ФЕБИ 08972, FUCHS TITAN PSF
Мерседес W211 (Мерседес W211)	A001 989 24 03
Mercedes Actros (Мерседес Актрос)	Pentosin CHF 11S.
Mercedes Atego (Мерседес Атего)	DEXRON III, TOP TEC ATF 1100, MV 236,3
Mercedes ML (Мерседес ML)	A00098988031, Dexron IID, MB 236.3, Motul Multi ATF
Mercedes Sprinter (Мерседес Спринтер)	DEXRON III.
Mitsubishi Outlander (Митсубиси Аутлендер)	Dia Queen PSF, Mobil ATF 320
Mitsubishi Galant (Митсубиси Галант)	Mitsubishi Dia Queen PSF, Mobil ATF 320, Motul Dexron III
Mitsubishi Lancer 9, 10 (Митсубиси Лансер)	Dia Queen PSF, Mobil ATF 320, Dexron III
Mitsubishi Montero Sport (Мицубиси Монтеро Спорт)	DEXRON III.
Mitsubishi Pajero (Мицубиси Паджеро)	Dia Queen PSF, Mobil ATF 320
Mitsubishi Pajero 4 (Митсубиси Паджеро 4)	Dia Queen PSF, Mobil ATF 320
Mitsubishi Pajero Sport (Мицубиси Паджеро Спорт)	Dia Queen PSF, Mobil ATF 320
МТЗ 82.	лето M10G2, M10V2, зима M8G2, M8B2
Nissan Avenir (Ниссан Авенир)	DEXRON II, DEXRON III, DEX III, CASTROL TRANSMAX DEX III MULTIVEHICLE
Ниссан Ад (Nissan AD)	Nissan Ke909-99931 “PSF
Nissan Almera (Ниссан Альмера)	DEXRON III.
Nissan Murano (Ниссан Мурано)	Ке909-99931 ПСФ.
Nissan Exime (Ниссан Примера)	ATF320 DEXTRON III
Nissan Tian J31 (Nissan Teana. J31)	Nissan PSF KLF50-00001, DEXRON III, DEXRON VI
Nissan Cefiro (Ниссан Сефиро)	DEXRON II, DEXRON III
Nissan Patforder (Ниссан Патфайндер)	Ке909-99931 ПСФ.
Опель Антара (Opel Antara)	GM Dexron VI
Opel Astra H (опель Астра.H) Egur	Опель ПСФ 19 40 715, SWAG 99
Опель Астра J (Опель Астра J)	DEXRON VI, General Motors 414
Opel Vectra A (Опель Вектра А)	DEXRON VI
Опель Вектра Б (Opel Vectra B)	GM 1940771, DEXRON II, DEXRON III
Опель Мокка (Opel Mokka)	ATF DEXRON VI »OPEL 19 40 184
Peugeot 206 (Пежо 206)	Total Fluide AT42, Total Fluide LDS
Peugeot 306 (Пежо 306)	Total Fluide Da, Total Fluide LDS
Peugeot 307 (Пежо 307)	Total Fluide DA
Peugeot 308 (Пежо 308)	Total Fluide DA
Peugeot 406 (Пежо 406)	Total Fluide AT42, GM Dexron-III
Peugeot 408 (Пежо 408)	Total Fluide AT42, Pentosin CHF11S, Total Fluide DA
PEGEO PARTNER (партнер Peugeot)	Total Fluide AT42, Total Fluide DA
Равон Джентра (Ravon Gentra)	DEXRON 2D.
Рено Дастер (Рено Дастер)	Elf Elfmatic G3, ELF RENAULTMATIC D3, Mobil ATF 32
Renault Laguna (Рено Лагуна)	ELF RENAULT MATIC D2, Mobil ATF 220, Total Fluide DA
Рено Логан	ELF RENAULTMATIC D3, ELF MATIC G3
Renault Sandero (Рено Сандеро)	ELF RENAULTMATIC D3.
Renault Simbol (Рено Симбол)	ELF RENAULT MATIC D2
Citroen Berlingo (Ситроен Берлинго)	Total Fluide ATX, Total Fluide LDS
Citroen C4 (Ситроен C4)	Total Fluide Da, Total Fluide LDS, Total Fluide AT42
SCANIA (Скания)	ATF Dexron II.
Svangong Aktion New (SsangYong New. Actyon)	ATF DEXRON II, ОБЩАЯ ЖИДКОСТЬ DA, ОБОЛОЧКА LHM-S
Ssangyong Kyron	Total Fluide Da, Shell LHM-S
Subaru Impreza	DEXRON III.
Subaru Forester (Субару Форестер)	ATF Dextron IIE, III, PSF жидкость Subaru K0515-Ya000
Suzuki Grand Vitara (Сузуки Гранд. Витара)	Mobil ATF 320, Pentosin CHF 11S, Suzuki ATF 3317
Suzuki Liana (Сузуки Лиана)	Dexron II, Dexron III, МУЛЬТФАЙЛ Castrol ATF DEX II, RYMCO, Liqui Moly.Топ-Tec ATF 1100
ТАТА (грузовик)	DEXRON II, DEXRON III
Тойота Авенсис (Toyota Avensis)	08886-01206
Тойота Карина (Toyota Carina)	DEXRON II, DEXRON III
Тойота Королла (Toyota Hiace)	DEXRON II, DEXRON III
Toyota Land Cruiser Prado 120 (Тойота Ленд Крузер. 120)	08886-01115, PSF NEW-W, DEXRON III
Toyota Land Crue Prado 150 (Тойота Ленд.Крейсер 150)	08886-80506
Toyota Land Cruiser Prado 200 (Тойота Ленд Крузер 200)	PSF NEW-W
Тойота Хайс (Toyota Hiace)	Toyota ATF Dextron III
Toyota Chaser (Тойота Чейзер)	DEXRON III.
УАЗ Буанка	DEXRON II, DEXRON III
УАЗ Патриот, Хантер	Mobil ATF 220.
Fiat Albea (Фиат Альбеа)	DEXRON III, ENEOS ATF-III, TUTELA GI / E
Fiat Doblo	SPIRAX S4 ATF HDX, SPIRAX S4 ATF X
Fiat Ducato (Фиат Дукато)	Tutela Gi / A ATF DEXRON 2 D Lev SAE10W
Volkswagen Vento (Фольксваген Венто)	VW G002000, Dexron III
Volkswagen Golf 3 (Фольксваген Гольф.3)	G002000, ФЕБИ 6162
Volkswagen Golf 4 (Фольксваген Гольф 4)	G002000, ФЕБИ 6162
Volkswagen Passat B3 (Фольксваген Пассат. B3)	G002000, VAG G004000m2, FEBI 6162
Volkswagen Passat B5 (Фольксваген Пассат B5)	VAG G004000M2.
Volkswagen Transport T4, T5 (Volkswagen Transporter)	VAG G 004000 M2 Жидкость для гидроусилителя руля G004, FEBI 06161
Volkswagen Tuareg (Фольксваген Туарег)	VAG G 004 000
Ford Mondeo 3 (форд Мондео.3)	Ford ESP-M2C-166-H
Ford Mondeo 4 (Форд Мондео 4)	WSA-M2C195-A
Ford Transit (Форд Транзит)	WSA-M2C195-A
Ford Fiesta (Форд Фиеста)	MERCON V.
Форд Фокус 1 (Ford Focus 1)	Ford WSA-M2C195-A, Mercon LV Автомат, Ford C-ML5, Ravenol PSF, Castrol Transmax Dex III, Dexron III
Ford Focus 2 (Форд Фокус 2)	WSS-M2C204-A2, WSA-M2C195-A
Ford Focus 3 (Форд Фокус 3)	Ford WSA-M2C195-A, жидкость Ravenol Hydraulik PSF
Ford Fusion (Форд Фьюжн)	Ford DP-PS, Mobil ATF 320, ATF Dexron III, Top Tec ATF 1100
Hyundai Accent (Хендай Акцент)	Жидкость для гидроусилителя руля Ravenol PSF, Dexron III
Hyundai Getz (Хендай Гетц)	АКПП SHC
Hyundai Matrix (Хендай Матрикс)	ПСФ-4.
Хендай Сантафе (Hyundai Santafe)	Hyundai ПСФ-3, ПСФ-4
Хендай Солярис (Hyundai Solaris)	PSF-3, DEXRON III, DEXRON VI
Hyundai Sonata (Хендай Соната)	ПСФ-3.
Hyundai Tucson / Тусон (Hyundai Tucson)	ПСФ-4.
Honda Accord 7 (Хонда Аккорд 7)	ПСФ-С.
Honda Odyssey (Хонда Одиссей)	Honda PSF, PSF-S
Honda HR-V)	Honda PSF-S
Чери Амулет (Chery Amulet)	BP Autran DX III
Cheri Bonus (Чери Бонус)	DEXRON III, DP-PS, Mobil ATF 220
Chery Veri (Чери Вери)	DEXRON II, DEXRON III, TOTACHI ATF MULTI-VEHICLE
Chery Indis (Чери Инди)	DEXRON II, DEXRON III
Чери Тигго (Chery Tiggo)	DEXRON III, TOP TEC ATF 1200, ATF III HC
Шевроле Авео (Шевроле Авео)	Dextron III, ENEOS ATF III
Chevrolet Captiva (Шевроле Каптива)	Жидкость для гидроусилителя рулевого управления для холодных климатических условий, Transmax Dex III Multivehicle, ATF Dex II MULTIVEHICLE
Chevrolet Cobalt (Шевроле Кобальт)	DEXRON VI
Шевроле Круз (Chevtolet Cruze)	Pentosin CHF202, CHF11S, CHF7.1, DEXRON 6 GM
Шевроле Лачетти (Chevrolet Lacetti)	DEXRON III, DEXRON VI
Шевроле Нива (Chevtolet Niva)	Pentosin Гидравлическая жидкость CHF11S VW52137
Шевроле Эпика (Chevrolet Epica)	GM Dexron 6 № 1940184, Dexron III, Dexron VI
Skoda Octavia Tour (Шкода Октавия Тур)	VAG 00 4000 M2, ФЕБИ 06162
Skoda Fabia (Шкода Фабия)	Жидкость для гидроусилителя руля G004
Данные в таблице собраны из общедоступных источников.

Сколько масла в гур

Как правило для замены в легковой машине достаточно 1 литра жидкости. Для грузовиков эта величина может достигать 4 литров. Объем может немного измениться в большую или меньшую сторону, но для этих цифр оно того стоит.

Как проверить уровень

Для контроля уровня жидкости в ГУРе предусмотрен расширительный бачок. Обычно применяются теги со значениями MIN и MAX. В зависимости от марки авто надписи могут отличаться, но суть не меняется – уровень масла должен быть между этими значениями.

Как прикрепить

Процесс доливки прост – нужно открутить крышку расширительного бачка гидравлической пробки и долить столько жидкости, чтобы она находилась между отметками MIN и MAX.

Основная проблема при сдаче масла в ГУРе это его выбор. Хорошо, если замена еще не производилась, а в системе присутствует жидкость с завода производителя. В этом случае достаточно обратиться к технической документации, взять рекомендованное масло и долить до нужного количества.

Если вы не знаете, что залито в системе, рекомендуем сразу произвести замену, ведь в любом случае на приусадебном участке придется покупать канистру с жидкостью.

УАЗ 31512 – это машина Evolution из старой доброй 469-й «козочки», которая была выпущена огромными тысячами как для Советской Армии, так и в массы. Главное преимущество этой машины заключается в ее максимально возможной проходимости. Этот автомобиль без преувеличения возьмет абсолютно везде, даже там, где никогда не пахло дорогами.

Второе его достоинство – неприхотливость и беспрецедентная надежность, заправлять его можно, конечно, только в экстремальных условиях, почти все, что может сгореть, а ездить он почти всегда может даже при отключенном с некоторыми механизмами .

Есть информация, что военный УАЗ 469 с пробитым двигателем мог довести своего водителя до места назначения, если бы педаль утонула в полу и вытащила недра, то есть если вовремя не срезать.

УАЗ 31512 несколько отличается от своего предшественника. Салон здесь уже изменили, в сторону повышения комфорта пассажиров. Также двигатель был установлен другой, более мощный и с инжекторным принципом работы. Автомобиль стал намного экономичнее и комфортнее в движении. Подвеска также претерпела существенные изменения: даже на серьезном угбахе пассажиры не летят головой в потолок. Ну и конечно же был установлен гидроусилитель руля, теперь можно пальцами крутить, больше не нужно прикладывать всю силу мускулов рук.Вот такая стихия автомобиля УАЗ 31512, мы сегодня поговорим.

Механизм устройства

Потребляемая мощность рулевого управления – это устройство, непосредственно участвующее в управлении автомобилем и предназначенное для повышения комфорта вращения рулевого колеса.

Кроме гидроусилителя есть еще:

• Пневматический.
• Электрически.
• Механический.

Все они предназначены для упрощения процесса управления водителем, но работают по-разному и могут по-разному влиять на автомобиль.Итак, пневмоусилитель основан на принципе давления воздуха. Самая конструктивная сложная и ненадежная, поэтому редко где выдается именно этот вариант. В его системе у него есть баллон, в который впрыскивается воздух, компрессор, который нагнетает этот же воздух и создает давление и вес трубок и шланга, по которым воздух поступает в механизм. Малейшая проблема в работе хотя бы одного элемента, и накрывается вся система. Те, кто ездил по долгу привода на автомобилях Craz, которые были выпущены в советское время, они не знают, что там этот усилитель там вообще, почти никогда не работает и поворот руля руля составлял всю силу мускулов.

На нашем УАЗ 31512 установлен гидроусилитель руля – это самый простой и надежный вариант из всех, что можно предложить. Все его узлы, включая механизм усиления, грабли, насос для создания давления и другие, умещаются в одном месте и не разбросаны по машине.

Один расширительный бачок расположен отдельно, чтобы облегчить процесс замены жидкости во всей системе. Усилитель руля в принципе, так как работают гидравлические тормоза, с той лишь разницей, что здесь всегда есть помпа-усилитель, создающий напор жидкости давления на рейку, что помогает повернуть руль в нужную сторону. .

Замена масла и неисправность

Так как наш УАЗ обычно очень много передвигается по бездорожью, часто из него начинает течь масло. И гидроусилитель руля здесь уже не исключение: преодоление сложных препятствий обычно плохо сказывается на нем, хотя на этой машине обычно надежно. Если начало течь масло, нужно осмотреть все узлы и заменить прокладки. Мы расскажем, как проверить, куда течет масло в процессе замены масла на этой машине.

Для начала нужно охладить двигатель автомобиля, поэтому масло в нем остынет и не будет риска сгореть, пока мы его в нем заберем.Пока машина остывает, займемся какой-нибудь ёмкостью для слива старой жидкости.

Идеально подходит для того, что может попасть под машину, потому что нам понадобится, чтобы сила тяжести помогла нам слить масло в гладкий шланг. Теперь необходимо разобраться, в каком состоянии расширительный бачок, если на нем есть трещины и сколы, значит причина найдена. Если нет, сливаем масло из бака: аккуратно снимаем шланг в его нижней части и надеваем другой, который вторым концом уже опущен в емкость.

Теперь нужно завести двигатель и крутить руль в разные стороны, чтобы насос перекачал жидкость и вся она в конечном итоге стекло нам в емкость. Теперь нужно посмотреть все форсунки, у которых есть гидроусилитель руля, проверить их целостность и осмотреть сам узел механизма. Скорее всего, на форсунках или на узле механизма вы сразу заметите потеки масла или трещины некоторых прокладок. Если в форсунке обнаружена лопнувшая прокладка или трещина, то их нужно заменить перед заливкой новой.Следующим шагом будет заливка нового масла в бак. Все заменено, сток устранен, форсунка заменена на новую и гидросистему, в целом имеет вид как с завода. Теперь заливаем новое масло в расширительный бачок нашего УАЗика. Переливаем на две трети и ставим рядом канистру с остатками.

Теперь заводим двигатель и возвращаемся из стороны в сторону стронне руля. Важно, чтобы крышка бака оставалась открытой, чтобы жидкость, выдавливаемая жидкостью, имела возможность куда-то выйти.

Попутно следит за жидкостью из бачка полностью, иначе насос начинает закачивать воздух, а мы, наоборот, стараемся от него избавиться, поэтому вы сразу же заливаете масло. Руль нашего УАЗика нужно крутить до тех пор, пока в баке мало что не уйдет. Когда этот радостный момент был замечен, то перестали вращать штурвал и швартовочный мотор. Налейте масло в бак до нужной отметки и закройте крышку горловины горловины. Теперь рулевое колесо должно вращаться мягче, и автомобиль будет поворачиваться более плавно.

Скважина №

МТЗ 82 передний мост: фото, устройство, запчасти

Универсальный надежный трактор МТЗ-82 давно и широко применяется для механизации ручного труда. Машина незаменима при лесозаготовках, дорожном строительстве, строительных работах, для перевозки различных грузов и, наконец, в сельском хозяйстве. Он оборудован двумя мостами – передним и задним.

Передний мост МТЗ-82: устройство, детали

Передний мост – один из важнейших узлов легковых автомобилей.Он соединяет механизмы, отвечающие за передачу крутящего момента от ведущего вала на передние ведущие колеса, и отвечает за повороты и устойчивость всего транспортного средства, посредством чего моторные силы от колес передаются на весь каркас.

В настоящее время производители предлагают потребителю тракторы МТЗ-82 как с портальным, так и с балочным ПВМ. На фото передний мост МТЗ-82 показан в общем виде. На этом тракторе из практических соображений он не скрыт декоративными панелями.

МТЗ-82 передний портального типа Конструкция обеспечивает высокий (650 мм) клиренс, что позволяет работать на рядах с высокоразвитыми культурами. Он выполняет важные функции по получению крутящего момента от карданного привода и подачи его на переднюю ось трактора, обеспечивает вращение и стабилизацию колес, что положительно сказывается на маневренности и управляемости машины. Кроме того, он снижает нагрузку на узлы трансмиссии, имеет простой механизм изменения размера гусеницы, что дает возможность выполнять работы на разной ширине между рядами.Эта конструкция давно применяется на тракторах МТЗ-80/82.

Базовые узлы

На переднем мосту МТЗ-82 различают следующие узлы:

• балка;
• базовая передача;
• механизм дифференциала;
• бортовой (колесные редукторы).

Балка моста установлена ​​в передней части полурамы. Корпус переднего моста МТЗ-82 навесной.

Это дает свободный ход узла на задней части машины.В крышках трубчатого корпуса слева и справа расположены полуоси стороны, заключенные в кожухи. В центре ПВМ детали центральной трансмиссии и дифференциала размещены внутри своих корпусов.

Center Transfer Unit

Основными деталями этого узла являются ведущая и ведомая шестерни. Он выполняет функции приема и подачи крутящего момента на дифференциал. Ведущая шестерня занимает положение поперек моста, крепится через фланец на карданном валу.Ведомая шестерня ГП соединена с ней под прямым углом и жестко прикреплена к валу дифференциала, вместе с которым он вращается.

Для обеспечения плавного захвата и снижения шума при работе агрегата шестерни выполнены со спиральными зубьями. Крепежная гайка на конце кардана также используется для регулировки всего узла.

Дифференциал

Стоит у переднего моста МТЗ-82 самоблокирующийся, помещенный в кузов из аналогичных половин. Они содержат две пары сателлитов, расположенных на осях, две полуосевые шестерни, а также прижимные манжеты и блоки фрикционных дисков.Этот агрегат объединяет две полуоси ПВМ с собственным механизмом, предотвращая несинхронное буксование колес и увеличивая тяговое усилие агрегата.

Важно обратить внимание! Такой же маркировочный номер нанесен на корпус конструкции. При сборке узла необходимо совместить эти номера на совместимых деталях.

Для поддержания необходимого давления в полостях редуктора в корпусе переднего моста МТЗ-82 установлен сапун.

Airborne

Это редуктор, который увеличивает крутящий момент и передает его колесам, а также придает им необходимое направление.

Основными деталями механизма бортового редуктора моста МТЗ-82 спереди считаются парные комбинации шестерен, расположенные вверху и внизу агрегата. Верхняя пара образована полуосевой шестерней и шестерней с коротким валом, расположенной в поворотной трубе.

Внизу – ведущая (принимающая вращательное движение от хвостовика вышеуказанного вала) и ведомая шестерня (закрепленная через фланец на ступице колеса).Обе пары шестерен оснащены собственными лубрикаторами, в которых необходимо постоянно поддерживать объем смазки, рекомендованный производителем.

Оси переднего моста МТЗ-82 заключены в корпуса, соединенные методом скольжения с крышками трубчатого сердечника ПВМ. Этот метод выравнивания используется для увеличения или уменьшения размера гусеницы путем простого перемещения корпусов осей.

Вертикальный вал переднего моста МТЗ-82 можно отнести к числу оригинальных инженерных решений.

Его устройство и установка на борту позволяют не только передавать вращательное движение на приводную шестерню, но и осуществлять синхронную работу шарниров. Деталь выполнена в виде стального вала, на одном конце которого находится коническая шестерня, а на другом – нарезанные шлицы.

Прорези он сопрягается с ведущей шестерней, а верхняя часть входит в зацепление с полуосной шестерней. В системе переднего моста МТЗ-82 короткий вал требует периодической проверки состояния шестерен и шлицев вала, при появлении деформаций заменить его.

Привод: раздаточная коробка

Привод переднего моста МТЗ-82 идет от коробки передач через распределительную и карданную передачи. Корпус редуктора коробки передач можно увидеть справа от коробки передач, к которой он прикреплен. Основные детали установлены на валу редуктора. К концу этого вала через фланец подсоединен карданный вал.

Вращательное движение от трансмиссии происходит через систему шестерен обгонной муфты. Управление всем механизмом осуществляется через зубчатую муфту, которая может перемещаться по валу, занимая определенное положение.Ее движения осуществляются за счет тяги, вытянутой в кабину.

Карданная передача

Привод переднего моста МТЗ-82 имеет два одинаковых вала и средний подшипник. Каждый вал выполнен в виде стальной трубы с шарнирами на концах в виде приваренных к ней вилок. Специальными фланцами этих деталей крепятся к раздатке, средней опоре и главной передаче. Опора, расположенная между карданом, передает вращательное движение от промежуточного кардана к переднему. Механизм размещен в чугунном корпусе, установленном на днище коробки сцепления.В корпусе опоры имеется узел со втулкой и валом, к которому с разных сторон крепятся карданные трубы с помощью крепежа, и специальная муфта с муфтами. Регулировка мощности крутящего момента, исходящего от сцепления, производится путем затягивания пружин, сжимающих фрикционы. Это делается с помощью гайки, расположенной на хвостовике опорного вала.

Балочный мост

При необходимости усиления переднего моста трактора Вы можете либо установить балочный мост на автомобиль, либо приобрести специальную модель МТЗ-82.1, который оснащен усиленным ПВМ и широкими передними шинами. Балочный мост имеет высокую прочность. Он способен нести значительные (до 1000 кг и выше) нагрузки, чем он выгодно отличается от своего портального аналога.

Его недостатки – ограниченная колея и не такой большой клиренс делает нецелесообразным его использование при проведении многих сельскохозяйственных работ, поэтому машины с усиленным мостом целесообразнее использовать в государственном секторе, на тяжелых участках в лесном хозяйстве. и строительство.

Мост передний МТЗ-82: запчасти

Более двух третей деталей линейки тракторов МТЗ унифицированы. Поэтому практически все запчасти на МТЗ-82 доступны рядовому потребителю. Их можно приобрести как в магазинах запчастей, так и на вторичном рынке. Это касается и переднего моста МТЗ-82, запчасти к которому продаются как в виде отдельных деталей, так и в виде конкретных узлов, включая весь мост, собранный на заводе. Например, мосты выпускаются как под гидроусилитель руля, так и под HSC.

Сегодня передние мосты с колесной опорой на 8-ми болтах с гидроусилителем используются на самых разнообразных моделях семейства МТЗ-82. Такая конструкция более современная, надежная и практичная. Мосты, адаптированные для управления гидрообъемом (HSC), являются одними из самых последних инноваций.

В настоящее время такие узлы устанавливаются на машины как непосредственно производителями, так и владельцами тракторов. Кроме того, производитель приступил к выпуску комплектов запчастей, с помощью которых можно переделать ранее изготовленные ПВМ под ГУР на новые комплектующие для HSC.Все узлы ПВМ МТЗ82 можно приобрести в качестве запасных частей.

Необходимо знать, что некоторые детали отдельно покупать не рекомендуется. Важно приобретать их в комплекте.

Значит, при поломке одной передачи главной передачи придется менять пару полностью. Замена одной приводит к неминуемой поломке обеих шестерен.

Сегодня есть возможность переустановить свои силы ПВМ для МТЗ-82 на автомобиль модели МТЗ-80. Для этого достаточно купить соответствующий комплект узлов: ПВМ МТЗ-82, карданный привод в сборе, раздаточный ящик вместе с шестерней и валом КПП.

Масло оригинальное для gur Mercedes w215

Жидкости, используемые в гидроусилителе руля, можно разделить по нескольким критериям:

• Цвет;
• Композиция;
• Разнообразие.

Классификация цветов

Неверно руководствоваться только градацией цвета при выборе масла, хотя такая практика широко распространена среди автовладельцев. Также часто указывается, какой цвет жидкости можно смешивать, а какой – нет.

Противопоказано смешивание жидкостей по составу, а не по цвету, и поскольку теперь и минеральная вода, и синтетика могут быть представлены в любом цвете, к этой информации следует относиться очень осторожно.

Редукторное масло Red ATF обычно синтетическое, эталоном считается марка Dexron от General Motors, но есть продукты других производителей, таких как Revenol, Motul, Shell, Zic и т. Д.

Желтое масло, произведенное и лицензированное Daimler. используется в системах рулевого управления с гидроусилителем Mercedes-Benz. Он может быть синтетическим и минеральным.

Зеленое масло. Большинство из них являются многофункциональными и универсальными жидкостями, по составу могут быть как синтетическими, так и минеральными.Они используются в гидроусилителях, подвесках и других системах, работающих на жидкостях. Его нельзя смешивать с другими цветами, если производитель не заявил о полной совместимости, например Comma PSF MVCHF совместим с некоторыми видами Dexron.

Жидкая композиция

По составу жидкость для гидроусилителя руля делится на минеральную, полусинтетическую и синтетическую. Химический состав определяет базовый набор функций масла:

• Вязкостные характеристики;
• Смазочные свойства;
• Защита деталей от коррозии;
• Противовспенивающий;
• Тепловые и гидравлические свойства.

Синтетику и минеральную воду нельзя смешивать между собой, так как виды добавок в них имеют кардинальные различия.

Синтетика

Это высокотехнологичные жидкости, при производстве которых используются самые современные разработки и присадки. Нефтяные фракции для синтетики подвергаются гидрокрекингу. Полиэфиры, многоатомные спирты и присадки придают им выдающиеся характеристики: широкий диапазон рабочих температур, стабильную масляную пленку и длительный срок службы.

Основная причина, по которой невозможно заливать гидравлическую жидкость на синтетической основе в гидроусилитель руля, предназначенный для рулевого управления с минеральным усилителем, – это ее агрессивное воздействие на резиновые изделия, которых много в гидроусилителе рулевого управления. Там, где используется синтетика, каучук имеет совершенно другой состав и изготавливается на силиконовой основе.

Полусинтетика

Смесь синтетических и минеральных масел, благодаря которой последние получают значительные улучшения характеристик: пониженное пенообразование, текучесть, отвод тепла.

К полусинтетическим жидкостям относятся такие широко известные жидкости, как: Zic ATF Dex 3, Comma PSF MVCHF, Motul Dexron III и другие.

Минеральная вода

Минеральные масла содержат нефтяные фракции (85-98%), остальное – это присадки, улучшающие рабочие характеристики гидравлической жидкости.

Применяются в гидроусилителях, содержащих уплотнения и детали на основе обычной резины, поскольку минеральный компонент нейтрален и не вреден для резиновых изделий, в отличие от синтетики.

Минеральные жидкости для гидроусилителя руля – самые недорогие, но они также имеют небольшой срок службы. Mobil ATF 320 Premium считается хорошей минеральной водой; Масла Dexron до IID включительно также были минеральными.

Масла разные

Dexron – отдельный класс жидкостей ATF от General Motors, выпускаемых с 1968 года. Dexron – торговая марка, производимая самой GM и другими по лицензии.

ATF (Automatic Transmission Fluid) – масла для автоматических трансмиссий, часто используемые японскими автопроизводителями и гидроусилителями руля.

PSF (Power Steering Fluid) – дословно переводится как жидкость для гидроусилителя руля.

Multi HF – специальные универсальные жидкости для гидроусилителя руля, одобренные большинством производителей автомобилей. Например, жидкость CHF, производимая немецкой компанией Pentosin (пентозин), получила одобрения от BMW, Ford, Chrysler, GM, Porsche, Saab и Volvo, Dodge, Chrysler.

Могу ли я смешивать масла

Смешивание допустимо, но следует соблюдать рекомендации производителя.Чаще всего на упаковке указано, с какими марками и классами масел можно смешивать ту или иную жидкость для ГУР.

Не смешивайте синтетику и минеральную воду, а также воду разных цветов, если это прямо не указано. Если деваться некуда, и приходится выливать то, что есть под рукой, как можно скорее замените эту смесь на рекомендованную.

Можно ли заливать моторное масло в ГУР

Мотор – точно нет, трансмиссия – с оговорками.Ниже мы подробно разберем почему.

Чтобы понять, можно ли заливать в гидроусилитель руля другие масла, например двигатель или трансмиссию, нужно знать, какие функции он выполняет.

Жидкость в гидроусилителе руля должна справляться со следующими задачами:

• Смазка всех узлов гидроусилителя;
• Защита от коррозии и износа деталей;
• Передача давления;
• Противовспенивающий;
• Система охлаждения.

Указанные характеристики достигаются за счет добавления различных присадок, наличие и сочетание которых придает маслу гидроусилителя руля необходимые качества.

Как вы понимаете, задачи моторного масла несколько иные, поэтому заливать его в ГУР крайне не рекомендуется.

С трансмиссионным маслом все не так просто, японцы часто используют одну и ту же ATF для автоматических трансмиссий и гидроусилителя руля.Европейцы настаивают на использовании специальных масел PSF (Power Steering Fluid).

Какую жидкость заливать в ГУР

Исходя из этого, ответ на вопрос «какое масло заливать в ГУР» очевиден – оно рекомендовано производителем вашего автомобиля. Часто информация указывается на расширительном бачке или пробке. Если нет технической документации, позвоните в авторизованный центр и проверьте.

В любом случае эксперименты с рулевым управлением запрещены.Исправность гидроусилителя руля зависит не только от вашей безопасности, но и от окружающих.

Вольво Автомобиль Автомобиль Автомобиль Автомобиль1, ФЕБИ-06161 Автомобиль Автомобиль Масло Автомобиль Модель

модель автомобиля	Рекомендуемая жидкость
Ауди 80, 100 (Ауди 80, 100)	VAG G 004,000 м2
Audi A6 C5 (Ауди А6 С5)	Mannol 004000, Pentosin CHF 11S
Audi A4 (Ауди А4)	VAG G 004 000M2
Ауди А6 С6 (Ауди А6 С6)	VAG G 004 000M2
bmw e34 (БМВ e34)	CHF 11.S
BMW E39 (БМВ E39)	ATF Декстрон 3
BMW E46 (БМВ E46)	Dexron III, Mobil 320, LIQUI MOLY ATF 110
BMW E60 (БМВ E60)	Пентосин chf 11s
bmw x5 e53 (БМВ x5 e53)	АТF BMW 81 22 9 400 272, Castrol Dex III, Pentosin CHF 11S
ВАЗ 2110
ВАЗ 2112	Гидравлическая жидкость Pentosin (CHF, 11S-tl, VW52137)
Volvo c40 (Вольво s40)	30741424
Volvo xc90 (вольво xc90)	VOLVO 30741424
Газ (валдай, соболь, 31105, 3110, 66)
ГАЗель бизнес	Mobil ATF 320, Castrol-3, Liqui moly ATF, DEXTRON III, CASTROL Transmax Dex III Multivehicle, ZIC ATF III, ZIC dexron 3 ATF, ELF matic 3
ГАЗель рядом	Shell Spirax S4 ATF HDX, Dexron III
Джили МК	Модель
Geely Emgrand	ATF DEXRON III, Shell Spirax S4 ATF X, Shell Spirax S4 ATF HDX
Додж Стратус	ATF + 4, Mitsubishi DiaQueen PSF, Mobil ATF 320
Дэу Гентра	Dexron- IID
Дэу матиз	Dexron II, Dexron III
Дэу Нексия	Dexron II, Dexron III, Top Tec ATF 1200
Zaz шанс	LiquiMoly Top Tec ATF 1100, ATF Dexron III
Зил 130	T22, T30, Dexron II
Зил-бычок	AU (MG-22A), Dexron III
Камаз 4308	ТУ 38.1011282-89, Dexron III, Dexron II, GIPOL-RS
Киа Каренс	Hyundai Ультра ПСФ-3
Киа Рио 3 (Киа Рио 3)	ПСФ-3, ПСФ-4
Киа Соренто	Hyundai Ультра ПСФ-III, ПСФ-4
Киа Спектра	Hyundai Ультра ПСФ-III, ПСФ-4
Киа Спортейдж	Hyundai Ультра ПСФ-III, ПСФ-4
Киа Серато	Hyundai Ультра ПСФ-III, ПСФ-4
Крайслер ПТ Крузер	Mopar ATF 4+ (5013457AA)
Крайслер Себринг	Mopar ATF + 4
Лада Ларгус	Mobil ATF 52475
Лада Приора	Pentosin Hydraulik Fluid CHF 11S-TL VW52137, Mannol CHF
Ленд Ровер Фрилендер 2 (Land Rover Freelander 2)	LR003401 pas жидкость
Лифан Смайл	Dexron III
Лифан Солано	Dexron II, Dexron III
Лифан Х60 (Лифан Х60)	Dexron III
Маз	МАРКА П (Масло МГ-22-В)
Mazda 3 (мазда 3)	Mazda M-3 ATF, Dexron III
Mazda 6 (мазда 6 GG)	Mazda ATF M-V, Dexron III
Mazda cx7 (Мазда cx7)	Motul Dexron III, Mobil ATF320, Idemitsu PSF
Мужчина 9 (Мужчина)	ЧЕЛОВЕК 339Z1
Мерседес w124 (Мерседес w124)	Dexron III, февраль 08972
Мерседес w164 (Мерседес w164)	A000 989 88 03
Мерседес w210 (Мерседес w210)	A0009898803, Febi 08972, Fuchs Titan PSF
Мерседес w211 (Мерседес w211)	A001 989 24 03
Мерседес Актрос	Пентозин 11 шв. Франков
Мерседес Атего	Dexron III, Top Tec ATF 1100, MV 236.3
Mercedes ML (Мерседес мл)	A00098988031, Dexron IID, MB 236.3, Motul Multi ATF
Мерседес спринтер	Dexron III
Mitsubishi Outlander	Dia Queen PSF, Mobil ATF 320
Митсубиси Галант	Mitsubishi Dia Queen PSF, Mobil ATF 320, Motul DEXRON III
Mitsubishi Lancer 9, 10 (Митсубиси Лансер)	Dia Queen PSF, Mobil ATF 320, Dexron III
Mitsubishi Montero Sport	Dexron III
Mitsubishi Pajero (Мицубиси Паджеро)	Dia Queen PSF, Mobil ATF 320
Митсубиси Паджеро 4	Dia Queen PSF, Mobil ATF 320
Mitsubishi Pajero Sport	Dia Queen PSF, Mobil ATF 320
МТЗ 82	летом M10G2, M10V2, зимой M8G2, M8V2
Nissan Avenir	Dexron II, Dexron III, Dex III, Castrol Transmax Dex III Multivehicle
Nissan объявление	NISSAN KE909-99931 “PSF
Ниссан Альмера	Dexron III
Ниссан Мурано	KE909-99931 PSF
Пример Nissan (Nissan Primera)	ATF320 Dextron III
Nissan Tiana J31 (Ниссан Теана J31)	Nissan PSF KLF50-00001, Dexron III, Dexron VI
Nissan Cefiro	Dexron II, Dexron III
Nissan Pathfinder	KE909-99931 PSF
Опель Антара	GM Dexron VI
Opel astra H (опель астра H) EGUR	ОПЕЛЬ ПСФ 19 40 715, SWAG 99
Опель астра J (опель астра J)	Dexron VI, General Motors 414
Opel vectra a (опель вектра а)	Dexron VI
Опель Вектра Б	GM 1940771, Dexron II, Dexron III
Опель мокка	ATF DEXRON VI »Opel 19 40 184
Peugeot 206 (Пежо 206)	Total Fluide AT42, Total Fluide LDS
Peugeot 306 (Пежо 306)	Total Fluide DA, Total Fluide LDS
Peugeot 307 (Пежо 307)	Total Fluide DA
Peugeot 308 (Пежо 308)	Total Fluide DA
Peugeot 406 (Пежо 406)	Total Fluide AT42, GM DEXRON-III
Peugeot 408 (Пежо 408)	Общий флюид AT42, пЕНТОЗИН CHF11S, общий флюид DA
Партнер Peugeot	Total Fluide AT42, Total Fluide DA
Равон Джентра	Dexron 2D
Рено Дастер	ELF ELFMATIC G3, ELF RENAULTMATIC D3, Mobil ATF 32
Рено лагуна (renault laguna)	ELF RENAULT MATIC D2, Mobil ATF 220, Total FLUIDE DA
Renault logan (рено логан)	Elf Renaultmatic D3, Elf Matic G3
Рено Сандеро	ELF RENAULTMATIC D3
Renault simbol (Рено Симбол)	ELF RENAULT MATIC D2
Ситроен Берлинго	ОБЩАЯ ЖИДКОСТЬ ATX, ОБЩАЯ ЖИДКОСТЬ LDS
Citroen C4 (Ситроен C4)	Total Fluide DA, TOTAL FLUIDE LDS, Total Fluide AT42
Scania	ATF Dexron II
SsangYong Новый Actyon	ATF Dexron II, Total Fluide DA, Shell LHM-S
SsangYong Kyron	Total Fluide DA, Shell LHM-S
Subaru Impreza	Dexron III
Subaru Forester	ATF DEXTRON IIE, III, PSF жидкость Subaru K0515-YA000
Сузуки Гранд Витара	Mobil ATF 320, Pentosin CHF 11S, Suzuki ATF 3317
Сузуки Лиана	Dexron II, Dexron III, универсальный автомобиль CASTROL ATF DEX II, RYMCO, Liqui Moly Top Tec ATF 1100
Tata (грузовик)	Dexron II, Dexron III
Тойота Авенсис	08886-01206
Тойота карина	Dexron II, Dexron III
Тойота Королла (Toyota hiace)	Dexron II, Dexron III
Тойота Ленд Крузер Прадо 120 (Toyota Land Cruiser 120)	08886-01115, PSF NEW-W, Dexron III
Тойота Ленд Крузер 150	08886-80506
Тойота Ленд Крузер 200	PSF NEW-W
Тойота Хайс	Toyota ATF DEXTRON III
Тойота Чейзер	Dexron III
Уазовый каравай	Dexron II, Dexron III
УАЗ патриот, охотник	Mobil ATF 220
Fiat Albea	DEXRON III, ENEOS ATF-III, Tutela Gi / E
Fiat Doblo	Spirax S4 ATF HDX, Spirax S4 ATF X
Fiat Ducato	TUTELA GI / A ATF DEXRON 2 D LEV SAE10W
Фольксваген Венто	VW G002000, Dexron III
Volkswagen Golf 3 (Фольксваген Гольф 3)	G002000, Февраль 6162
Фольксваген Гольф 4	G002000, Февраль 6162
Volkswagen Passat B3 (Фольксваген Пассат B3)	G002000, VAG G004000M2, Febi 6162
Volkswagen passat B5 (Фольксваген пассат B5)	VAG G004000M2
Volkswagen transporter T4, T5 (Фольксваген Транспортер)	VAG G 004000 M2 Жидкость для гидроусилителя руля G004, Febi 06161
Volkswagen Tuareg (Фольксваген Туарег)	VAG G 004 000
Ford mondeo 3 (форд мондео 3)	FORD ESP-M2C-166-H
Ford mondeo 4 (форд мондео 4)	WSA-M2C195-A
Форд Транзит	WSA-M2C195-A
Форд Фиеста	Mercon v
Ford focus 1 (форд фокус 1)	Ford WSA-M2C195-A, Mercon LV Автомат, FORD C-ML5, Ravenol PSF, Castrol Transmax Dex III, Dexron III
Форд Фокус 2	WSS-M2C204-A2, WSA-M2C195-A
Форд Фокус 3	Ford WSA-M2C195-A, жидкость Ravenol Hydraulik PSF
Форд Фьюжн	Ford DP-PS, Mobil ATF 320, ATF Dexron III, Top Tec ATF 1100
Хендай Акцент	RAVENOL PSF Жидкость для гидроусилителя руля, DEXRON III
Хендай Гетц	АКПП SHC
Hyundai Матрица	ПСФ-4
Hyundai SantaFe	Hyundai ПСФ-3, ПСФ-4
Хендай Солярис	PSF-3, Dexron III, Dexron VI
Hyundai Соната	ПСФ-3
Hyundai Tucson / Туссан (Hyundai Tucson)	ПСФ-4
Honda Accord 7 (Хонда Аккорд 7)	PSF-S
Хонда Одиссей	Honda PSF, PSF-S
Honda HRV (Хонда HR-V)	Honda psf-s
Chery амулет	BP Autran DX III
Chery Bonus	Dexron III, DP-PS, Mobil ATF 220
Chery очень	Dexron II, Dexron III, Totachi ATF Multi-Vehicle
Чери Индис	Dexron II, Dexron III
Чери Тигго	Dexron III, Top Tec ATF 1200, ATF III HC
Шевроле Авео	DEXTRON III, Eneos ATF III
Шевроле Каптива	Жидкость для гидроусилителя рулевого управления для холодных климатических условий, для транспортных средств Transmax Dex III, для транспортных средств ATF Dex II
Шевроле Кобальт	DEXRON VI
Chevtolet Cruze	Pentosin CHF202, CHF11S, CHF7.1, Dexron 6 GM
Шевроле Лачетти	DEXRON III, DEXRON VI
Шевроле Нива	Pentosin Гидравлическая жидкость CHF11S VW52137
Шевроле Эпика	GM Dexron 6 № 1940184, Dexron III, Dexron VI
Skoda octavia tour (Шкода октавия тур)	VAG 00 4000 M2, февраль 06162
Шкода Фабия	Жидкость для гидроусилителя руля G004
Данные в таблице собраны из общедоступных источников

Сколько масла в ГУР

Как правило, в легковом автомобиле для замены достаточно 1 литра жидкости.Для грузовиков это значение может составлять до 4 литров. Громкость может немного меняться в большую или меньшую сторону, но стоит ориентироваться на эти цифры.

Как проверить уровень

Для контроля уровня жидкости в гидроусилителе руля предусмотрен расширительный бачок. Обычно он помечен значениями MIN и MAX. В зависимости от марки автомобиля надписи могут меняться, но суть не меняется – уровень масла должен быть между этими значениями.

Как пополнить

Сам процесс заправки прост – нужно открутить крышку расширительного бачка ГУР и долить достаточно жидкости, чтобы она оказалась между отметками MIN и MAX.

Основная проблема при доливке масла в ГУР – его выбор. Хорошо, если замена еще не производилась, а в системе присутствует жидкость с завода производителя. В этом случае достаточно проверить техническую документацию, взять рекомендованное масло и долить до необходимого количества.

Если вы не знаете, что находится в системе, рекомендуем немедленно заменить ее, потому что в любом случае вам придется покупать канистру с жидкостью для доливки.

Для повышения маневренности автомобиля и упрощения процесса управления был разработан такой агрегат, как гидроусилитель руля. Система гидроусилителя руля состоит из следующих компонентов – насоса, распределителя, гидроцилиндра, соединительных шлангов, бачка и рабочей жидкости (гур масла).

Работа гидроусилителя основана на принципах гидравлики, где одним из основных компонентов является рабочая жидкость – масло гидроусилителя руля. Без этой жидкости система рулевого управления может функционировать, но органы управления скоро выйдут из строя, а сам процесс рулевого управления потребует серьезных усилий.

Во время работы гидроусилителя насос подвергается постоянной нагрузке, которая обеспечивает системе необходимое давление. Масло необходимо для смазки контактных пар. Работа насоса без масла и всухую достаточно быстро выведет из строя всю систему.

Стоимость Стоимость замены масла ГУР на Мерседес от 1750 рублей

Для обеспечения условий правильной работы гидроусилителя требуется профилактическое обслуживание – проверка уровня масла во время ТО Мерседес и его плановая замена масла вместе с фильтром каждые 2 года.

Замена масла гур на Мерседес производится методом замены и прокачки. Для начала нужно откачать старое масло, слить оставшееся масло из бака и прокачать систему новым маслом, вытесняя старое по возвратной магистрали. После этих работ производится принудительное вращение рулевого колеса для вытеснения воздуха из контура рулевого управления, а также контрольная проверка уровня жидкости гидроусилителя рулевого управления.

Масло со временем начинает темнеть.Почему это происходит?

В процессе износа трущихся пар (сопрягаемых деталей) происходит загрязнение масла, ускоряется процесс окисления и старения рабочего тела от нагрева и перегрева. Утрата собственности влияет на качество управления.

В зависимости от модели гидроусилителя рулевого управления Mercedes резервуар с фильтрующим элементом может заменяться отдельно или быть единым целым с насосом. Согласно регламенту обслуживания Мерседес, жидкость рекомендуется заменять с фильтром (бачком).

Признаки неисправности гидроусилителя руля

Если вовремя не заменить старое масло, то последствия будут следующими:

• Насос гидроусилителя рулевого управления будет подвержен ускоренному износу;
• снизится КПД гура, что скажется на качестве (удобстве) рулевого управления;
• наблюдается поклевание руля при ударе;
• масло может начать вспениваться, что приведет к перегреву всех компонентов рулевой системы и проветриванию системы;
• может быть гул при повороте руля (гудит гур).

у меня ATF 220.

Масла и жидкости для гидроусилителя руля

Классификация, взаимозаменяемость, совместимость.

В народе масла для гидроусилителя руля различают по цвету. Однако настоящие различия заключаются не в цвете, а в составе масел, их вязкости, типе основы и присадок. Масла одного цвета могут быть совершенно разными и даже нельзя смешивать. Сказать, что если налить красное масло, то можно добавить еще одно красное масло, совершенно неправильно.Поэтому используйте таблицу в конце страницы.

Три цвета масла следующие:

1) Красный. Семейство Dexron (красные минеральные и синтетические масла нельзя смешивать!). Дексроны бывают нескольких типов, но все они относятся к классу ATF, т.е. к классу масел для автоматических коробок передач (а иногда и гидроусилителя руля)

2) Жёлтый. Семейство желтых масел с гидроусилителем руля чаще всего используется в автомобилях Mercedes.

3) Зеленый. Зеленые масла для ГУР (зеленые минеральные и синтетические масла нельзя смешивать!) Любят концерн VAG, а также Peugeot, Citroen и некоторые другие.Не подходит для автоматических трансмиссий.

Минеральное или синтетическое?

Давние споры о том, что лучше – синтетика или минеральная вода для ГУР не подходят.

Дело в том, что резиновых деталей в гидроусилителе руля очень много, как больше нигде. Синтетические масла хуже влияют на ресурс резиновых деталей на основе натуральных каучуков (практически всех видов каучуков) из-за их химической агрессивности. Чтобы залить синтетические масла в систему гидроусилителя руля, ее резиновые детали должны быть рассчитаны на синтетические масла и иметь особый состав.

Внимание: редких автомобилей используют синтетические масла для гидроусилителя руля! Но в автоматических трансмиссиях часто используются синтетические масла. Заливайте в систему гидроусилителя только минеральную воду, если синтетическое масло специально не указано в инструкции!

Чтобы не повредить гидроусилитель руля, нужно соблюдать правила: 1) Минеральные масла желтого и красного цвета можно смешивать; 2) Зеленые масла нельзя смешивать с желтыми или красными маслами. 3) Не смешивайте минеральные и синтетические масла.

В чем разница между маслами для автоматических трансмиссий и маслами для гидроусилителя руля и почему их можно использовать в гидроусилителях рулевого управления?

В таблице ниже показаны функции гидравлических жидкостей (масел) для гидроусилителя рулевого управления (PSF) и автоматических трансмиссий (ATF):

Масла для гидроусилителя руля (PSF): Масла для автоматических трансмиссий (ATF):

Функции гидравлической жидкости

1 ) жидкость действует как рабочая жидкость, передающая давление от насоса к поршню
2) смазывающая функция
3) антикоррозионная функция
4) теплопередача для охлаждения системы

1) те же функции, что и жидкости для гидроусилителя руля
2) функция увеличения трения в покое сцепления (зависит от материала сцепления)
3) функция уменьшения износа сцепления

1) присадки, уменьшающие трение (металл-металл, металл-резина, металл- фторопласт)
2) стабилизаторы вязкости
3) антикоррозионные присадки
4) стабилизаторы кислотности
5) тонирующие добавки
6) пеногасители
7) присадки, защищающие резиновые детали (зависит от типа ру bber соединения)

1) те же присадки, что и масла для гидроусилителя руля
2) присадки против пробуксовки и износа муфт АКПП, соответствующие конкретному материалу муфты.Для разных материалов сцепления требуются разные присадки. Отсюда и появились разные типы жидкостей для автоматических трансмиссий (ATF Dexron-II, ATF Dexron-III, ATF-Type T-IV и другие)

Семейство Dexron изначально разрабатывалось для использования в качестве гидравлических масел в автоматических трансмиссиях (автоматических трансмиссиях). Поэтому иногда эти масла называют трансмиссионными маслами, что вводит путаницу, поскольку под трансмиссионными маслами подразумевались густые масла марок GL-5, GL-4, TAD-17, TAP-15 для коробок передач и задних мостов с гипоидными передачами.Гидравлические масла намного более текучие, чем трансмиссионные масла. Лучше называть их СПС-ками. ATF расшифровывается как Automatic Transmission Fluid (буквально – Жидкость для автоматических трансмиссий, то есть автоматических трансмиссий)

.

Как видно из таблицы выше, масла для гидроусилителя руля и масла для автоматических трансмиссий отличаются только наличием в последних дополнительных присадок, предназначенных для муфт АКПП. Но в системе ГУР нет муфт. Поэтому от присутствия этих добавок никому не жарко и не холодно.Это давало возможность спокойно заливать масла для АКПП в систему ГУР. Японцы, например, давно в ГУР заливают те же масла, что и в АКПП.

По сути, если в ГУР залить подходящее качественное, но не оригинальное масло, это никоим образом не повлияет на его ресурс и работоспособность. Например, одни и те же насосы ZF работают на разных автомобилях с разными маслами, одобренными производителем, и работают одинаково хорошо.Так что желтые масла (Mercedes) и зеленые масла (VAG) одинаково хороши для ГУР. Единственное отличие – «цвет чернил».

Вместе с тем практика показала, что их нельзя смешивать. В некоторых случаях при смешивании зеленого и желтого масел ГУР появляется пена. Поэтому перед тем, как использовать жидкость другого цвета, нужно просто промыть систему!

При смешивании минеральных масел Dexron и желтых масел с гидроусилителем не возникает побочных эффектов. Их добавки не конфликтуют друг с другом, а просто приобретают свою концентрацию в новой смеси и продолжают выполнять свою роль.

Чтобы уточнить возможность смешивания различных жидкостей для гидроусилителя руля, см. Таблицу ниже. Однако данные в нем относятся только к использованию масел в гидроусилителе руля, а не в автоматических трансмиссиях!

Первая группа. В эту группу входит «условно-непонятных» масел. Если между ними стоит знак равенства: то это одно и то же масло только разных производителей – их можно смешивать любым способом. И производители не собираются смешивать масла из соседних линий.Однако на практике ничего страшного не происходит, если смешать два масла из соседних рядов. Это ни в коем случае не ухудшит работу гидроусилителя и не снизит ресурс.

1. Свидетельство о допуске 236.3 «Масла редукторные (ATF)»
1.1. В составе масла: оригинальные А0009898803 (желто-зеленые в канистрах 0,5 и 1 л).

Запрещается заливать в систему масла для автоматических трансмиссий или жидкости для гидроусилителя руля, используемые на автомобилях других марок.

1.2. Список продуктов, включенных в лист допусков 236.3:

• Fuchs Titan PSF – Fuchs Petrolub AG, Mannheim / Deutschland
• Gulf ATF MX – Gulf Oil International, Лондон / АНГЛИЯ
• Liqui Moly LENKGETRIEBE-? L 3100 – Liqui Moly GmbH, Ульм / Германия
• MB 236.3 Lenkgetriebe? L A0009898803 – Daimler AG, Штутгарт / Германия

1,3. Хочу отметить, что, несмотря на использование аналогичных двигателей и насосов гидроусилителя руля, масло, используемое в системах гидроусилителя руля внедорожников, отличается от масел, заливаемых в системы легковых автомобилей: так, например, A0009898803 заливается в тип 163, а А00198 уже заливается в тип 220 с таким же мотором М113.
1,4. Заправочные емкости систем гидроусилителя руля.

• 124, 129, 170, 202, 208 -1 л.
• 210 (кроме типа 210 с кодом 480) * – 1,2 л.
• 164, X164, 251 (без кода 919) ** – 1,2 л.
• 140 – 1,4 г.
• 163 – 1,2 л.

* на типах 210 с регулировкой дорожного просвета на задней оси (код 480 или 214 на карте данных), общий резервуар и насос используются в системе гидроусилителя рулевого управления и системе регулировки дорожного просвета.Допускается использование только оригинального масла с каталожным номером A001 98

из листа допуска 344.0.

** на типах 164, 164.8 и 251 с электрогидравлическим насосом рулевого управления EHPS (автомобили имеют код 919 в карточке данных) используется «зеленая краска» – масло A00198 из листа допуска 345.0 (см. Раздел 3 в этом документе) : в WIS есть служебная информация SI46.25 -P-0004A.

2. Лист допусков 344.0
2.1 Приведен перечень масел для автомобилей, оборудованных комбинированным насосом для гидроусилителя руля / системами регулировки дорожного просвета (так называемая центральная гидросистема, то есть и резервуар, и насос общие) : кроме оригинального A00198

, только одно масло – Fuchs Titan ZH 5364 B “от Fuchs Petrolub AG;

2.2 Транспортные средства с централизованной гидравлической системой имеют код 480 в карточке данных;

2.3 Заправочные объемы систем регулировки дорожного просвета на типах 203 и 210:

Модельный ряд – Объем системы, л .:
203 с системой регулировки дорожного просвета (код 480) – 3,5 литра.
210 с регулировкой дорожного просвета и / или адаптивной подвеской ADS (код 480 или 214) – 2л.

3. Толерантный паспорт 345.0 «Жидкости гидравлические»
3.1 Содержит масла: – оригинальное A00198 (конкретно зеленое) и его аналог Pentosin CHF 11 S Hydraulic Fluid.Используется в системах гидроусилителя руля типов 168, 171, 199, 203, 204, 209, 211, 215, 216, 219, 220, 221, 230, 240, 414.
3.2 Баки для гидроусилителей руля

Модельный ряд – Объем системы , л .:

• 168, 414 – 0,8 л.
• 171, 209 – 1 л.
• 203 (кроме типа 203 с кодом 480 – см. Лист допуска 344.0) * – 1 л.
• 211, 219 – 1,1 л.
• 215, 220 с кодом 487A (система ABC), 230 – 1,25 л.
• 220 без кода 487А – 1 л.
• 164, 164,8, 251 (с кодом 919) ** – 1,5 л.
• 221, 216 без системы ABC
• 216, 221 с системой ABC
• 204, 207, 212

* на типах 203 с кодом 480 в карточке данных («централизованная гидравлическая система»), система гидроусилителя руля и система регулировки дорожного просвета имеют общий резервуар и насос. Допускается использование только оригинального масла с каталожным номером A00198

из листа допуска 344.
