Технические характеристики гусеничного крана РДК-25 (250) и его модификаций РДК 250-02, 250-03: силовая установка, устройство, электроообрудование

Одной из самых удачных моделей гусеничных кранов, разработанной в кооперации со специалистами ГДР, был советский кран РДК-25 (после модернизации – РДК-250). Этот кран выпускался на протяжении долгого времени, пережил несколько модернизаций, имеет несколько вариантов исполнения, и до сих пор он трудится на стройках.

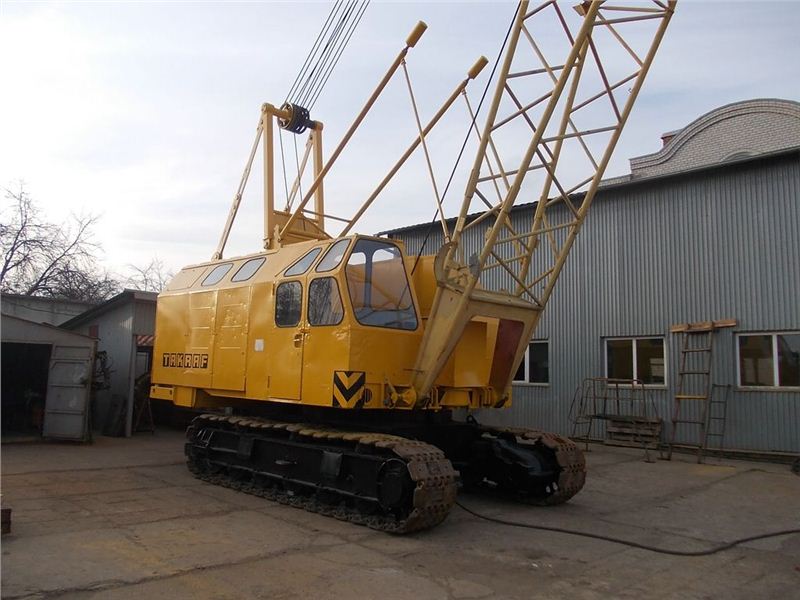

Кран на гусеничном ходу РДК-25 (РДК-250)

Стреловой полноповоротный гусеничный кран РДК-250 стал одним из самых популярных кранов. Он применяется для погрузо-разгрузочных, строительно-монтажных работ. Дополнительное оборудование позволяет осуществлять бурильные работы, забивать сваи.

Выпускался в двух вариантах, стреловом и башенно-стреловом. В первом варианте вылет регулируется наклоном стрелы, во втором варианте стрела неподвижна, а для изменения вылета используется управляемый гусек.

Применение грейфера допускается только в стреловом варианте.

Особенности эксплуатации

Кран РДК-25 предназначен для использования при самых разных температурах в диапазоне от -40?C до +40?C. Для работы при низких значениях температур предназначена «полярная» модификация РДК-250-4.

Максимальная скорость ветра при работе должна быть менее 15 м/сек. В случае, если скорость ветра превышает значение в 20 м/сек, рабочее оборудование, в соответствии с существующей инструкцией, должно быть опущено. Согласно карте районирования территории по ветровым нагрузкам, отраженной в ГОСТ 1451-77, эксплуатация крана РДК-250 допускается в районах до 3-го пояса ветровых нагрузок.

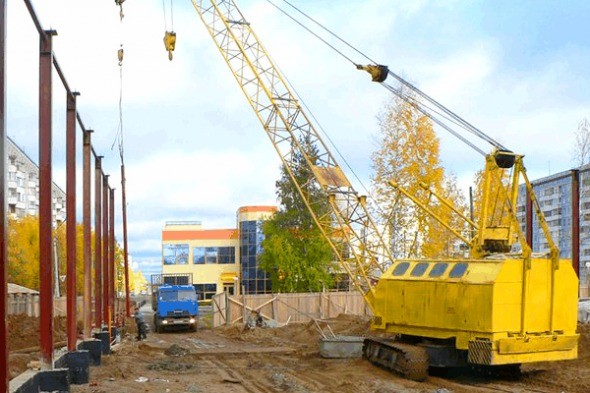

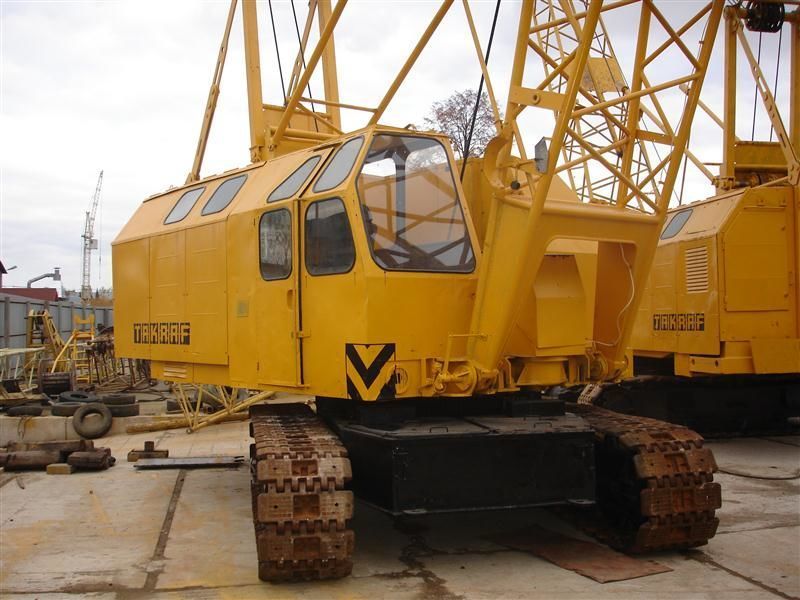

Фото гусеничного крана РДК-25 (250)

Учитывая низкую скорость передвижения крана, достаточную только для перемещения в пределах рабочей площадки, а также невозможность движения по общим дорогам по причине высокого износа гусеничной ленты и разрушения дорожного покрытия, транспортировка крана осуществляется следующими способами:

• Автотранспортом. Для перевозки шасси с поворотной платформой необходимо использовать прицеп грузоподъемностью 40 т, стреловое оборудование допускается перевозить при помощи бортовых транспортных средств.
• Ж/Д транспортом. Частично разобранный кран перевозится на двух платформах грузоподъемностью по 60 т.
• Водным транспортом.

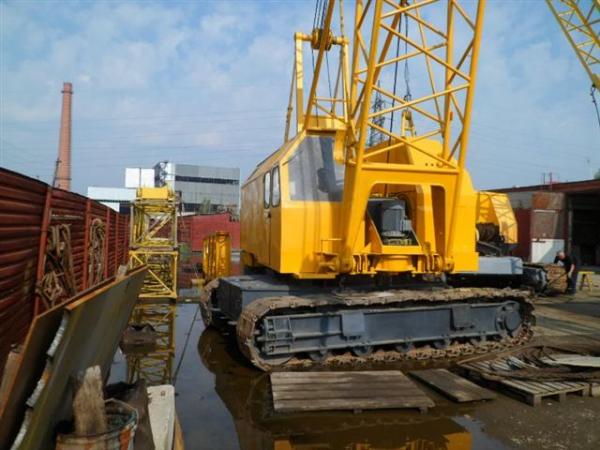

Устройство

Кран базируется на гусеничном шасси, ширина используемых гусениц составляет 625 мм. Установленная кабина имеет вибро- и звукозащиту. Для комфорта работы установлен отопитель.

Рабочее оборудование может быть двух видов:

• Стреловое. Стандартная стрела имеет длину 12.5 метра. Наращивание ее осуществляется при помощи дополнительных решетчатых вставок длиной 5 или 10 м. Соединение секций стрелы осуществляется при помощи безрезьбовых пальцев, что повышает скорость монтажа. Опционально может быть установлен жесткий гусек длиной 5 м.
• Башенно-стреловое. Решетчатая мачта закреплена неподвижно при помощи тросов-оттяжек. К мачте крепится управляемый (маневровый) гусек длиной 10, 15 или 20 м, при перемещении которого изменяется вылет.

Для обеспечения грузоподъемности в 25 т главный подъем использует 3-х блочную крюковую обойму. Во вспомогательном подъеме используется один блок.

Устройство и габаритные размеры гусеничного крана РДК 25

Кран имеет дизель-электрический привод. Для автономной работы может использоваться установленный дизельный двигатель, подключенный к электрическому генератору. Для запуска основного двигателя смонтирован небольшой бензиновый мотор. Все механизмы крана оснащены индивидуальными электроприводами.

В качестве альтернативы возможно подключение крана к электросети напряжением 380 В, 50 Гц. Потребляемый ток – 125 А.

Технические характеристики

Кран РДК-250 имеет стандартную стрелу длиной 12.5 метра. Для обеспечения безопасности работ устанавливается специализированная система, предотвращающая перегруз и риск опрокидывания крана, а также контролирующая опасное приближение к опорам ЛЭП.

Основные технические характеристики гусеничного крана РДК-25 (рдк-250) рассмотрим в таблице:

Характеристики	Показатели
Длина основной стрелы, м	12,5
Длина стрелы максимальная, м	35,2
Длина жесткого гуська, м	5
Вылет минимальный, м	1,75
Вылет максимальный (с основной стрелой), м	13,6
Длина мачты (башенно-стреловое исполнение), м	12,5 — 27,5
Длина управляемого гуська, м	10; 15; 20
Грузоподъемность на минимальном вылете, т	25
Грузоподъемность на максимальном вылете, т	3,6
Грузоподъемность вспомогательного подъема, т	5
Грузовой момент максимальный, т*м	100
Высота подъема при минимальном вылете (главный крюк), м	12,4
Высота подъема при максимальном вылете (главный крюк), м	7
Высота подъема при минимальном вылете (вспомогательный крюк), м	15,7
Высота подъема при максимальном вылете (вспомогательный крюк), м	6
Вес с основной стрелой, т	45,2
Среднее давление на грунт, МПа	0,085
Мощность электродвигателей, кВт	75
Габаритные размеры (без стрелы), мм	3225х6300х4300

Силовая установка

По мере модернизации на кран устанавливали разные модели дизельных двигателей водяного охлаждения, основные характеристики этих моторов приведены в таблице.

Двигатель	А01-МЕ	Д-108	Д-440
Модификации крана	РДК 250, РДК — 250-1	РДК 250-1, РДК 250-2	РДК 250-3, РДК 250-4
Кол-во цилиндров	6	4	4
Рабочий объем, л	11,5	—	—
Мощность, л.с.	130	108	98
Способ смессеобразования	непосредственный впрыск
Номинальная частато вращения, об/мин	1500	1140	1750
Макс. крутящий момент, Н.м	683	750	533
Удельный расход топлива, г/л.с. *ч	167	175	168

Скорость рабочего движения

Вращение полноповоротной платформы крана с грузом возможно с максимальной скоростью 0. 27 об/мин.

Максимальная скорость вращения без груза – 1.13 об/мин при условии использования стрелы длиной не более 27.5 м.

Скоростные характеристики по подъему и спуску крюка отражены в таблицах:

• В стреловом исполнении:

	Главный подъем	Вспомогательный подъем
Подъем при установленных стрелах 12.5; 15.3; 17.5; 20.3; 22.5; 25.3, м/мин	0,37; 7,37	15,7
Подъем при установленных стрелах 27.5; 30.3; 32.5; 35.3, м/мин	0,74; 14,74	15,7
Опускание при установленных стрелах 12.5; 15.3; 17.5; 20.3; 22.5; 25.3, м/мин	0,4; 2,6; 7,8	4,5; 16
Опускание при установленных стрелах 27.5; 30.3; 32.5; 35.3, м/мин	0,8; 5,2; 15,6	4,5; 16

• В башенно-стреловом исполнении:

	Главный подъем
Подъем с управляемым гуськом 10 м, м//мин	0,37; 7,37
Подъем с управляемым гуськом 15, 20 м, м/мин	0,74; 14,74
Опускание с управляемым гуськом 10 м, м/мин	0,4; 2,6; 7,8
Опускание с управляемым гуськом 15, 20 м, м/мин	0,8; 5,2; 15,6

Максимальная рабочая скорость передвижения крана – 16. 6 м/мин, транспортная – 19.5 м/мин.

Электрооборудование

Для питания механизмов крана установлен 3-х фазный генератор мощностью 75 кВт, 380 В. Два электродвигателя приводят в действия гусеницы шасси.

Характеристики электродвигателей указаны в таблице.

	Главный подъем		Вспомогат. подъем	Передвижение	Изменение вылета	Поворот
Маркировка	SMH 225 M8	KMR 112 Mx8	SMH 160 M4	SMH 200 M8	KMR 132 M6	KMR 160 M16-4
Ток номинальный, А	70	7,9	32	50	16,5	9,8/16
Скорость вращения, об/мин	750	750	1500	750	1000	375/1500
Вес, кг	440	54	150	100	40	40/13

Электросхема крана РДК 25

Модификации

Кран РДК-25 начал производиться в 1967 году. Впоследствии были проведены несколько модернизаций этого ставшего очень востребованным крана:

• В 1972 году на смену РДК-25 пришла модификация РДК 250-1. Первый кран новой модификации имел заводской № 1390. Краны с номерами с 3742 по 6009 были оснащены новым двигателем Д-108.
• В 1980 году начался выпуск РДК 250-2, в котором появилась новая кабина оператора. Прежняя выступала за габариты крана, что не укладывалось в допустимые размеры (в первую очередь по высоте), принятые при железнодорожных перевозках в СССР. Прежнюю кабину приходилось демонтировать, с новой такая необходимость отпала. Заводские номера этой модификации – с 6010 по 12049.
• Модификация РДК 250-3 имела новый двигатель, а также устройство защиты от приближения к линиям ЛЭП, начало производства – 1988 год. Заводские номера этой модификации – с 12050 по 13448.
• Модификация РДК 250-4 была предназначена для функционирования при экстремально низких температурах, до -60?C, и выпускалась с 1990 года. Было установлено дополнительное утепление кабины, а также предпусковой обогреватель двигателя. Всего выпущено 6 таких кранов.

Продуманность конструкции, удобное управление, функциональность, надежность и высокие характеристики этого крана остаются востребованными и поныне.

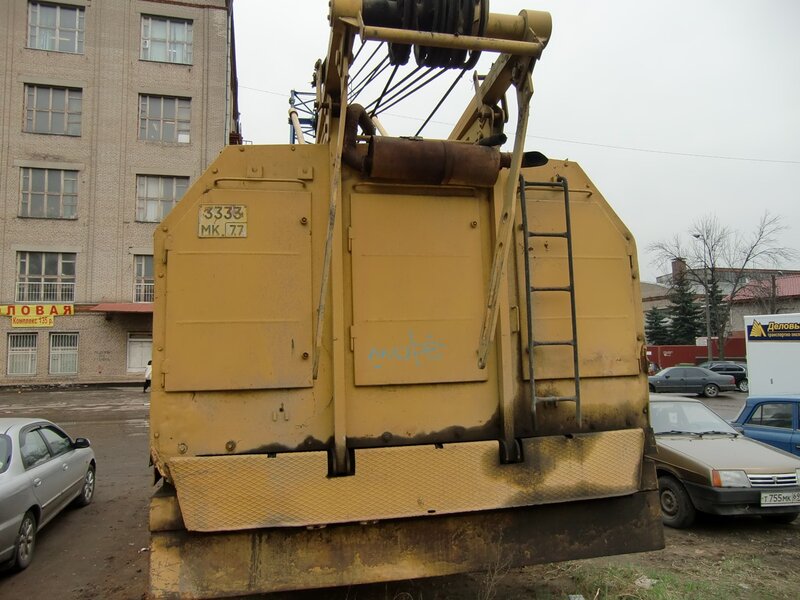

Кран РДК-25 (РДК-250) грузоподъемностью 25 т

Категория:

   Краны стреловые самоходные

Публикация:

   Кран РДК-25 (РДК-250) грузоподъемностью 25 т

Читать далее:

   Кран МКГ-40 грузоподъемностью 40 т

Кран РДК-25 (РДК-250) грузоподъемностью 25 т

Кран РДК-25 (РДК-250), рис. 4.357, имеет дизель-электрический привод. Основная стрела длиной 12,5 м состоит из двух секций, вставками удлиняется до 15,3; 17,5; 20,3; 22,5; 25,3; 27,5; 30,3; 32,5 и 35,3 м. Стрела может оснащаться гуськом длиной 5 м для вспомогательного подъема. Предусмотрено БСО: башня длиной 12,5—27,5 м и клюв длиной 10, 15 и 20 м. Всего 41 исполнение рабочего оборудования. Масса крана — 43—50 т. Дорожный просвет—450 мм. Среднее давление на грунт — 0,08—0,1 МПа (0,8—1 кг/см2).

Исполнения РДК-25-1 (РДК-250-1) и РДК-25-2 (РДК-250-2) отличаются массой противовеса при одинаковых грузовых характеристиках.
