Shantui SD23: технические характеристики бульдозера, фото

Shantui SD23 пользуется большим спросом у российских потребителей. К преимуществам строительной специальной техники относится адаптированность к выполнению земляных работ при строительстве промышленных и гражданских объектов, строительстве и ремонте дорожного полотна. Кроме того, бульдозер позиционируется как надежная, производительная, мощная и экономичная машина с современным внешним видом.

Гусеничный бульдозер Shantui SD23

Навигация

• Особенности и преимущества
• Технические характеристики и габариты
• Двигатель
• Устройство
• Ходовая часть
• Гидравлическая система
• Кабина оператора
• Удобство эксплуатации и обслуживания
• Рабочее оборудование
• Модификации
• Стоимость нового и б/у
• Аналоги
• Руководство по эксплуатации

Вернуться к навигации

Особенности и преимущества

Разработчики бульдозера Shantui SD23 предусмотрели возможность использования его во многих областях деятельности, что обеспечивает такое качество, как универсальность. Он легко справляется с землеройными работами, рыхлением грунтов, расчисткой территорий, а также транспортировкой грузов. Наиболее часто техника используется при производстве дорожных и строительных работ, т.к. в этих отраслях обладает наибольшей эффективностью.

Опционально могут устанавливаться навесные рабочие органы, способствующие повышению производительности при работе в следующих условиях:

• в высокогорье, где присутствует разреженный воздух;
• в местах захоронения различных отходов;
• в лесном хозяйстве;
• на болотистых территориях или в условиях пониженной проходимости;
• в пустынях;
• при пониженных температурах (Крайний Север и т.п.).

Бульдозер Шантуй СД 23

Бульдозер представляет собой комплексный продукт компаний Shantui (Китай) и Komatsu (Япония). Производитель имеет право на использование совместных разработок при производстве последующих моделей и модификаций техники. Сам бульдозер Шантуй СД 23 является аналогом модели японского производства D85A-21. К отличительным чертам китайского продукта относятся:

• система для повышения устойчивости машины при работе на склоне, которая предотвращает опрокидывание;
• увеличенная площадь опирания гусеничной ленты на основание, что также благоприятно сказывается на устойчивости;
• для поддержания гусеничной ленты устанавливаются семь опорных и два поддерживающих катка;
• оси качания расположены в передней части шасси. Это позволяет сократить воздействия на бортовые редукторы и увеличить длительность их безотказной службы;
• демпферные опоры снижают количество вибрации в кабине и шумность;
• электронная система управления, отслеживающая состояние машины при работе. При небольших отклонениях рабочих характеристик от нормы позволяет быстро устранить причину и не прерывать рабочий процесс. Во время устранения неполадки управление производится посредством дублирующих каналов;
• тормоза устанавливаются многодисковые, в масляной ванне. Это позволяет отказаться от проведения технического обслуживания и настройки системы.

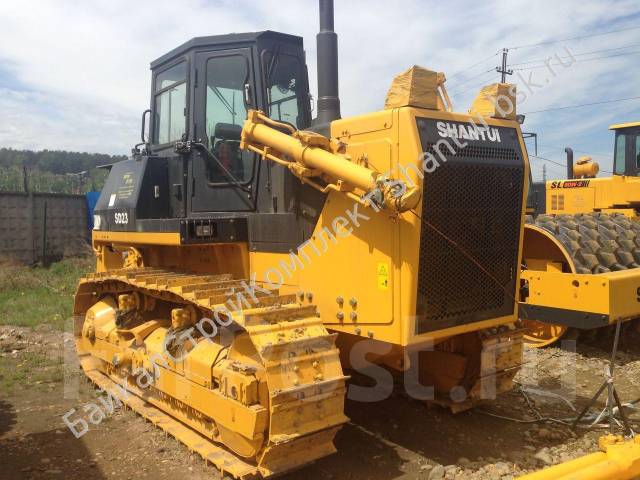

Shantui SD23. Фото

Кроме того, к преимуществам строительной спецтехники относятся экономичность, высокие технические характеристики, комфортабельность, современные технологии производства. Благодаря этим качествам и низкой стоимости бульдозера, он пользуется высоким спросом.

Вернуться к навигации

2013 год

Мнение специалиста сервисной службы о бульдозерах SHANTUI

https://shantui.in/

фото с сайта https://www.beijingxlhj.com/

Произведенные в Китае бульдозеры марки SHANTUI позиционируются как аналоги бульдозеров японского производства KOMATSU.

Бульдозеры SD-16

Ходовая часть бульдозеров SD-16 действительно абсолютно идентична японским бульдозерам D-65. Двигатель C6121 — аналог двигателя CATERPILLER С3306. Стоит отметить, что двигатель не только внешне аналогичен американскому, но и по надежности не уступает ему. Собранный в Китае, из китайских же комплектующих, этот двигатель проявляет высокую надежность в самых сложных условиях эксплуатации.

Машины с этими двигателями работают в условиях крайнего севера, подвергаются воздействию очень низких температур и тем не менее, при правильном уходе и правильном применении смазочных материалов и охлаждающих жидкостей работают надежно, без перебоев и поломок.

Гидромеханическая коробка передач, применяемая на данных бульдозерах, значительно упрощает процесс движения и управления машиной. Необходимо выбрать только максимальные обороты двигателя, а далее с помощью педали деселератора и рычагов руления можно довольно легко двигаться на бульдозере в любом направлении, выполняя при этом необходимые рабочие функции: планировка грунта, толкание грунта, рыхление почвы, очистка дорог.

Рабочее место оператора выполнено удобно, позволяет находиться в кабине довольно продолжительное время. Рычаги управления движением находятся с левой стороны, размещены максимально удобно для постоянного воздействия на них. С противоположной стороны, под правой рукой расположены рычаги управления отвалом и рыхлителем. Приводятся в движение плавно, без больших усилий. Гидромеханическая коробка передач с механическим управлением в совокупности с механическим управлением тормозов и фрикционов позволяет очень четко и с высокой точностью выполнять все операции. Создается впечатление, что управляешь не многотонной махиной, а игрушечным бульдозером, который преодолевает все препятствия легко и непринужденно, выполняя при этом свои рабочие функции.

Часто возникают сомнения о прочности металла, из которого сделаны рабочие органы и ходовая часть. Наша практика и работа непосредственно с заводом говорит о том, что ресурс ходовой части (катки, гусеницы, ведущие и ведомые колеса) бульдозеров приближен к ресурсу японских аналогов. К тому же, на заводе постоянно ведется работа над усовершенствованием качества металла, о чем говорит живой интерес менеджеров завода к работе их бульдозеров здесь.

В техническом обслуживании китайские бульдозеры удобны. Не требуется большого количества специальных приспособлений для проведения ТО, хотя некоторые особенности имеются. Большинство фильтрующих элементов находятся в удобном для замены месте. Сливные и заправочные горловины систем бульдозера расположены достаточно удобно для пользования. При обслуживании не требуется большой набор инструмента. Весь инструмент, необходимый для проведения ТО, имеется в ЗИПе, который поставляется с машиной с завода.

Максимально упрощен выбор эксплуатационных материалов. Так, во всех системах бульдозера используется один и тот же тип масла — моторное. Это исключает возможность неправильного применения смазки в той или иной системе бульдозера.

Происходят и случаи выхода из строя техники китайского производства. Но, как показывает практика, большинство проблем возникает вследствие недостатка или отсутствия информации по обслуживанию техники иностранного производства, что ведет за собой неправильную эксплуатацию и износа основных механизмов (не вовремя меняются эксплуатационные жидкости, фильтрующие элементы, не проводится должным образом ежедневное обслуживание и т. д.). Техника из поднебесной без сомнений надежна, но, тем не менее, она требует особого внимания и специфических знаний в обслуживании.

Бульдозер Shantui SD23

Бульдозер SHANTUI SD23 произведён с использованием импортных технологий для эксплуатации в сложных климатических условиях. Двигатель СUMMINS NT855-C280 выбран для установки на бульдозер ввиду его высокой мощности, надежности и низкого расхода топлива. Бульдозер SHANTUI SD23 комплектован объёмной лопатой отвала и мощным трехстоечным рыхлителем, что ведет к высокой эффективности работы. У бульдозера SHANTUI SD23 семь универсальных поддерживающих роллеров и увеличенная общая длина сцепления гусеницы с грунтом, что придает полную отдачу работе двигателя и увеличивает стабильность машины.

Техническое обслуживание бульдозера SHANTUI SD23 упрощено благодаря одностороннему дизайну обслуживания, при установке электронной системы мониторинга расположение поломки может быть легко определено. Централизованный тип контроля давления позволяет упростить обнаружение поломки. На бульдозере SHANTUI SD23 установлены двойные шестереночные насосы. Один из насосов может быть остановлен непосредственно при работе лопатой отвала, чтобы понизить потребление мощности двигателя. Давление системы повышается до 19.1 МПа для понижения относительного объема цилиндров. Бульдозер SHANTUI SD23 — идеальный вариант техники для строительных и дорожных работ.

Бульдозер Shantui SD 22

Бульдозер SHANTUI SD22 произведён с использованием импортных технологий для эксплуатации в особо сложных условиях. Двигатель СUMMINS NT855-C280 выбран для установки на бульдозер SHANTUI SD22 ввиду его высокой мощности, надежности и низкого расхода топлива. Машина укомплектована объемной лопатой отвала и мощным трехстоечным рыхлителем, что ведет к высокой эффективности работы. У бульдозера SHANTUI SD22 семь универсальных поддерживающих роллеров и увеличенная общая длина сцепления гусеницы с грунтом, что придает полную отдачу работе двигателя и увеличивает стабильность машины. В разработке бульдозера SD22 использовались новейшие импортные технологии, позволяющие говорить о выпуске бульдозера нового поколения. Использование комплектующих изготовленных ведущими иностранными производителями дает высокую эффективность и надежность. Бульдозер SHANTUI SD22 — идеальный вариант техники для строительных и дорожных работ.

Обзор спецтехники составлен нп основе оценки механиков службы сервисного обслуживания техники по итогам с 2006 года

https://nedradv.ru/

Технические характеристики и габариты

К основным техническим характеристикам Shantui SD23 относятся:

• вес – 24,6 т;
• предельное заглубление – 0,54 м;
• предельная глубина рытья – 0,7 м;
• ширина гусеничной ленты – 0,56 м;
• удельное давление на основание – 78 кПа;
• давление на грунт – 0,078 МПа.

При этом габариты машины составляют 5,87 м х 3,73 м х 3,38 м.

Габаритные размеры приведены для бульдозера с прямым перекашиваемым отвалом, в скобках — для поворотного отвала.

Длина	4200 мм
Ширина	2680 мм
Высота	3390 мм
Длина с отвалом и рыхлителем	7180 мм
Ширина с отвалом и рыхлителем	4390 мм
Дорожный просвет	405 мм
Колея гусеничного хода	2000 мм
Минимальный радиус поворота	3300 мм

Вернуться к навигации

Бульдозер Shantui / Шантуй SD23 — Технические характеристики

Технические характеристики Бульдозера Shantui SD23, описание двигателя, ходовой части, мощности, расход топлива, производительность вы узнаете, изучив документацию на данную машину.

Бульдозер Шантуй SD23 (Shantui SD23 ) относится к надежной строительной и дорожной технике из Китая, с отличным соотношением цена — качество, как и другая техника, реализуемая компанией СДМ. Страна-производитель данной техники Китай. Среди популярных и часто запрашиваемых характеристик Бульдозера покупатель может узнать габариты, высоту, длину и ширину, расход топлива, особенности двигателя, информацию по рабочей зоне. Если вы не нашли какие либо технические характеристики Бульдозера Shantui SD23 или хотите уточнить подробности по характеристикам и получить инструкции, напишите или позвоните нашим специалистам.

Двигатель

Высокие технические характеристики бульдозера Shantui SD23 обусловлены установкой современного мощного мотора производства Cummins. Отсек двигателя имеет увеличенное внутреннее пространство, что дало возможность расположить в нем не только главные устройства, но и контроллеры. Это обеспечивает простоту ухода и сокращает время простоя при проведении сервисных работ.

Рабочий объем	14 л
Номинальная мощность	162 (220) кВт (л.с.)
Максимальный крутящий момент	1030 Нм
Частота вращения	1850 об/мин
Диаметр цилиндра	139,7 мм

На бульдозер могут устанавливаться два типа двигателей. Это усовершенствованные агрегаты NT855-C280 S10 и NT855-C280 BCIII. При этом силовая установка весит не более 1,18 т, а мощностные показатели выше стандартной модели. Данные агрегаты работают в четырехтактном режиме, оснащены шестью цилиндрами и потребляют дизельное топливо. Для понижения температуры двигателя предусмотрена система жидкостного охлаждения, качественную работу установки гарантирует система прямой подачи горючей смеси. Это обуславливает высокий КПД и экономичность потребления дизеля.

В среднем бульдозер расходует 217 г топлива на каждый киловатт мощности за час работы, что составляет порядка 35 – 40 л/ч. Вместительность бака для горючего составляет 600 л.

Вернуться к навигации

Ходовая часть

Бульдозер характеризуется высокой устойчивостью к переворачиванию. Гусеничная лента устанавливается на семи опорных катках и двух поддерживающих с каждой стороны. Ведущие катки изготавливаются с помощью литья. Благодаря гусеничному ходу удельное давление на основание не превышает 78 кПа. Также этому способствует увеличение площади башмаков и установка их в количестве 78 штук.

КПП позволяет переключать передачи и передвигаться в скоростном режиме от 3,8 до 11,8 км/ч на передних скоростях и от 4,9 до 14,3 км/ч на задних.

Гусеничный бульдозер Shantui SD 23 оборудуется трансмиссией, в состав которой входят:

• бортовая передача с системой смазки посредством распыления и двухступенчатым редуктором цилиндрического типа;
• ведущий привод с системой смазки посредством распыления, спирально-зубчатая передача и 1-ступенчатый редуктор;
• 1-ступенчатый трехэлементный 1-фазный гидравлический трансформатор;
• многодисковая непрерывно замкнутая поворотная муфта в масле с гидроприводом;
• планетарная передача, присоединенная посредством гидравлики, с системой принудительной смазки и многодисковым сцеплением.

Ходовая часть представляет собой собственную разработку компании-производителя спецтехники. Она прошла все необходимые проверки на прочность и выносливость. Она выполнена в виде отдельных модулей, соединенных в единую конструкцию. Это позволяет сократить длительность работ по замене траков и техобслуживанию машины. Опционально устанавливаются гусеничные ленты различного типа и ширины, что гарантирует проходимость в любых условиях.

Высокие технические характеристики Шантуй 23 и ходовые качества, возможность двигаться задним ходом с высокой скоростью, уширенные гусеничные ленты обеспечивают эффективность при производстве работ в любых условиях, где другая техника не может применяться.

Вернуться к навигации
