ООО «АКРОСТРОЙ» осуществляет работы по устройству свай с обсадной трубой и бетонированием методом ВПТ.

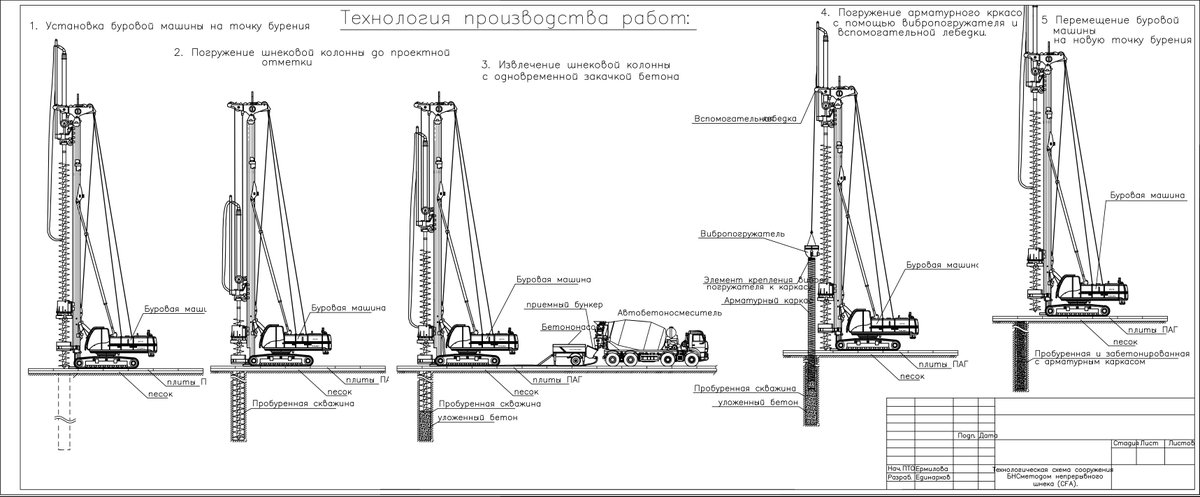

Технология производства работ заключается в бурении скважин инвентарной обсадной трубой, имеющей режущую кромку, с опережением. После чего происходит извлечение грунта из обсадной трубы телескопической келли-штангой с необходимым буровым оборудованием (забурником, ковшебуром). Далее происходит последовательное наращивание обсадных труб, по заданному алгоритму: погружение обсадной трубы – выбуривание (извлечение) грунта из полости обсадной трубы – наращивание секций обсадной трубы до достижения проектной отметки.

По достижении буровым инструментом проектной отметки, происходит зачистка основания сваи и установка каркаса, после чего, при помощи бетонолитных труб производится бетонирование.

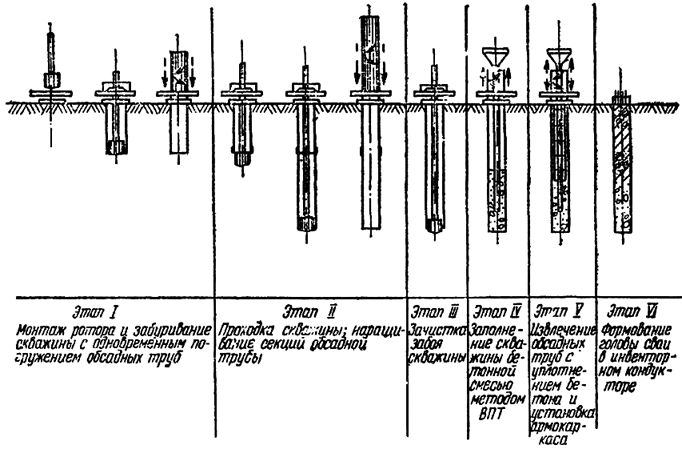

Технология бурения буронабивных свай методом ВПТ

1. Бурение инвентарной трубы с помощью вращателя и трубовкручивающего стола

2. Формирование скважины под защитой обсадной трубы опережающей проходкой.

3. Монтаж каркаса из арматуры. Заполнение бетоном под давлением. Извлечение обсадной трубы.

!

Указанная технология является наиболее распространенной при строительстве самых различных зданий и сооружений, включая мосты, эстакады и небоскребы, там, где несущая способность сваи доходит до 2000 т и более. Метод устройства буронабивных свай с применением обсадной трубы является более трудоемким и дорогостоящим, по сравнению с методом CFA, но имеющим ряд неоспоримых преимуществ, таких как: осуществление бурения в твердых породах грунта, возможная большая глубина бурения, диаметр сваи более 1000мм, фиксированный расход бетона и вариативность конструкции сваи, что подразумевает под собой уширение пяты сваи, при необходимости.

Как и технология CFA, изготовление свай «под обсадной трубой» происходит без ударно-вибрационного воздействия на существующую застройку, в возможной непосредственной близости от существующих фундаментов и действующих коммуникаций. Обсадная труба позволяет производить работы по устройству бурокасательных и буросекущих свай, при использовании обсадного стола, применение которого гарантирует плановое положение сваи и технологическую возможность погружения/извлечения обсадки. Для фиксации расположения свай в плане, также предусматривают устройство форшахты – это, в большинстве случаев, монолитная железобетонная конструкция, заглубленная ниже отметки существующего рельефа с необходимым заданным ограниченным диаметром под буровой инструмент.

Работаем по городу и области!

Буронабивные сваи методом ВПТ по Москве и Московской области. Нас отличают высокое качество и оптимальные сроки работы!

Бесплатная консультация об условиях работы по телефону +7 495 778-10-30

Или оставьте свой номер – перезвоним в течение 15–20 минут

Наши объекты

г.

Москва, 24-й км, МКАД

Разработка котлована объем – 6400м3, вывоз и утилизация грунта. Забуривание свай, устройство шпунтового ограждения.

Смотреть работу

г. Москва, Золоторожский пр.

Комплекс работ по креплению котлована. Устройство ограждения методом вдавливания с предварительным лидерным бурением (труба 325мм). Устройство конструкций распределительного пояса и распорной системы Устройство забирки, демонтажные работы, разработка котлована с погрузкой и вывозом грунта

Смотреть работу

г. Красногорск, с. Ангелово

Комплекс работ по креплению котлована. Устройство шпунтового ограждения методом вибропогружения (труба 530мм) .Устройство ограждения с обсадной трубой (труба 820мм) и заполнение трубы бетоном, анкерное крепление котлована по технологии ‘Атлант’. Монтаж распределительной балки и распорной системы,…

Смотреть работу

г.

Москва, ул.9 мая

Комплекс работ по креплению котлована. Устройство шпунта методом вдавливания с предварительным лидерным бурением (труба 426мм). Устройство конструкций распределительного пояса и распорной системы. Устройство забирки, разработка котлована с погрузкой и вывозом грунта, устройство песчаного…

Смотреть работу

Стоимость работ по устройству буронабивных свай

Стоимость устройства буронабивных свай зависит от геологии участка, его сложности и соответствующей технологии, по которой будут вестись работы.
На стоимость строительства влияют такие факторы как:

• Технология забивки свай.
• Диаметр и глубина бурения свай.
• Количество свай.
• Армирующие элементы и используемая марка бетона.
• Геологический разрез площадки производства работ.

Вообще, монтаж буронабивных свай не самая дешёвая технология, так как в процессе работ используется большое количество материалов и в случае неправильного расчета можно серьёзно просчитаться и цена работ сильно измениться в сторону удорожания, поэтому в работе очень желательно чтобы оценку проводили высококвалифицированные специалисты.

В некоторых случаях, данная технология является единственной возможной из-за предъявленных условий работ и геологии участка строительства.

Мы можем лишь приблизительно указать цены:

* Приведена примерная стоимость услуг по устройству буронабивных свай.

Более точную информацию вы можете получить, если отправите запрос в онлайн форме или позвонить по телефону (495) 778-10-30

Вопросы и ответы

• При мерзлом грунте перед тем, как производить разработку грунта, грунт надо разрыхлить (нарезать). Это можно сделать клыком-рыхлителем на экскаваторе; так же клык-рыхлитель ставится на бульдозер. Как только вы разрыхлите грунт, можно будет производить земляные работы ковшом.

• Производить разработку котлована правильнее экскаватором с большим ковшом (объемом около 1. 5 метра куб.), так как коэффициент разрыхления будет меньше чем у маленького ковша, что снизит Вам затраты и сэкономит время.

• При небольших объемах вывоза грунта, мы считаем объем по фактическому объему кузова самосвала, а при больших по геодезии (объема в твердом теле), делаем съемку до начала работ и по факту окончания работ на проектную отметку.

• Нашей компанией снос производится механизированным способом, при использовании экскаватора-разрушителя, а если здание небольшое, то экскаватором Hitachi.

• Да, требуется.

• При небольших объемах вывоза грунта, мы считаем объем по фактическому объему кузова самосвала, а при больших по геодезии (объема в твердом теле), делаем съемку до начала работ и по факту окончания работ на проектную отметку.

• Договорные отношения осуществляются только путем заключения договора. В случае аренды спецтехники – договором аренды или договором подряда. Все финансовые перечисления осуществляются безналичным расчетом на расчетный счет компании.

• Минимальное время работы при аренде экскаватора или самосвала – 8 часов, т. е. рабочая смена. Случаи продления работы оговариваются отдельно.

• На специализированные полигоны, предназначенные для приема грунта.

• Вся техника для производства земляных работ и сноса зданий принадлежит нашей компании. Очень редко, в случае больших объемов работ, мы привлекаем чужую технику.

• Цены можно посмотреть здесь.

Компания Акрострой предлагает услуги по бурению и монтажу буронабивных свай для фундаментов в Москве и Московской области.

Наша компания предлагает все виды работ и способы установки буронабивных свай в зависимости от поставленных задач и геологических характеристик грунтов на участке.

Буронабивные сваи применяются в случаях:

• строительство на сложных грунтах: на болотистых и торфяных почвах, а также на грунтах с каменистыми включениями;
• точечной застройки с ограниченными возможностями участка в рамках городской инфраструктуры;
• на грунтах с промёрзшей влагонасыщенной почвой;
• на участках застройки с крутыми склонами
• и в некоторых других случаях, которые рассматриваются уже скорее в качестве альтернативных вариантов возведения фундаментов или в комбинации с другими технологиями возведения домов.

По видам, буронабивные сваи различаются на следующие типы:

1. Свая-стойка
2. Висячая свая

Свая-стойка опирается на прочный грунт и таким образом является более предпочтительным вариантом возведения свайных фундаментов, нежели висячие сваи.

По классификации и конструкции буронабивные сваи различаются на:

• цилиндрические армированные сваи;
• армированные сваи с уширением опорной подошвы.

В зависимости от поставленных задач и геологии участка применяются те или иные сваи.

В ходе расчета ППР и строительных смет на возведение фундаментов с буронабивными сваями, нащи специалисты принимают во внимание такие параметры как:

– расчетное сопротивление грунта;
– геология участка

и исходя из полученных данных составляется точное значение несущей способности свай, которое учитывает такие параметры, как:

• диаметр сваи;
• марку бетона;
• вид армирования;
• глубину бурения;
• механическую прочность грунта.

Также, различают строительство фундамента на буронабивных сваях с ростверком и без него.


Технологии устройства буронабивных свай

Монтаж буронабивных свай происходит в несколько этапов:

• Бурение скважины под сваи.
• Монтаж обсадной трубы (в сыпучих и сырых грунтах).
• Установку арматурных каркасов.
• Бетонирование скважины.
• Отсыпку песчано-щебеночной подушки под ростверк, компенсирующей подъем грунта в результате морозного пучения.
• Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Существуют несколько основных технологий монтажа буронабивных свай, а именно:



Технология CFA или НПШ

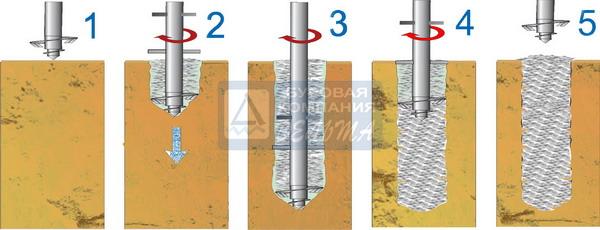

Технология CFA или НПШ (непрерывный полый шнек) формирует колонну из буровых полых шнеков с заглушкой на торце. Грунт поднимается на поверхность земли по спиральной навивке (ребордам). Заглушка и уплотнитель на нижнем торце колонны защищают внутреннюю полость от проникновения грунта. Скважина заполняется бетоном после выдавливания заглушки давлением бетонного раствора. Наполнение скважины бетонным раствором поднимает буровую колонну вверх. После заливки бетона в скважину погружают каркас, для облегчения погружения используют вибропогружатель. Плотность заполнения скважины бетоном контролируется датчиками в автоматическом режиме. Глубина свай по технологии CFA достигает 30 м.

Технология Double Rotary

В данной технологии для бурения скважины вращается не только шнек, но и обсадная труба. При бурении грунт достают на поверхность. Глубина бурения – до 25 м.



Технология CSP

 Технология CSP использует двойной вращатель и непрерывный полый шнек. Таким образом, CSP объединяет две технологии – Double Rotary и CFA. Глубина бурения – до 22 м.



Технология Фундекс

 Использует расходуемые наконечники, бурение без выемки грунта и заливку бетоном с постепенным поднятием обсадной трубы. Оригинальная техника Фундекс бурит сваи глубиной до 45 м.



Сваи с обсадной трубой и келли-штангой

Обсадную трубу одновременно вращают и вдавливают в грунт. По мере погружения трубу наращивают следующими секциями. Грунт вынимают шнеком на телескопической штанге через каждые 1,5 – 2 м. После бурения и очистки внутренней полости обсадной трубы в скважину опускают каркас и заливают сваю бетоном. Глубина сваи может достигать – до 80 м.



Вибрационный способ

 Вибрационная технология использует колебания обсадной трубы, чтобы снизить коэффициент трения. Вибропогружатель крепится к верхнему торцу трубы. На нижнем торце трубы крепится наконечник. После бурения он остаётся в скважине, а труба поднимается вверх. Глубина вибросвай – до 25 м.

В независимости от технологии устройства буронабивных свай, наша компания сделает свою работу качественно и в срок.

Отзывы наших клиентов

Смотреть работу

Обустройство шпунтовых ограждений котлованов – это очень ответственные работы, которые кто угодно выполнить не может. Мы долго искали компанию, у которой будем заказывать эти услуги, для этого советовались с деловыми партнерами, и, конечно, искали информацию в интернете. Наиболее надежной показалась ваша компания, о ней немало хороших отзывов, и нас вполне устроили условия. Уже в ходе сотрудничества мы отметили высокий профессионализм и ответственность специалистов, их внимательность, а еще качественные результаты. Теперь часто сюда обращаемся, и все отлично)

Смотреть работу

Компанию Акрострой мы считаем надежной и ответственной, потому что сотрудничаем с ней уже много лет, и все хорошо. Не раз заказывали здесь снос зданий, вывоз строительного мусора, другие услуги… Специалисты всегда приезжают, как было обещано, стараются выполнить работы и аккуратно, и достаточно быстро. Так что никаких претензий у нас нет. Мы еще долго планируем сюда обращаться, все-таки предприятие проверено временем. Кстати, хочу заметить, что цены выгодные – ради интереса посмотрел их в других фирмах, и понял, что мы немало экономим.

Смотреть работу

Наша фирма уже много лет занимается строительством под ключ. Некоторые работы приходится поручать другим компаниям, так как сами мы не располагаем необходимым оборудованием и умениями. Раньше по этому вопросу обращались в одну компанию, в которой были уверены на все 100%. Увы, со временем она все чаще начала нас подводить. Дело в том, что заказы выполнялись с задержкой иногда в неделю-две. Нам в не очень вежливой форме ответили, будто заказов много, и не могут точно укладываться в сроки, и что всех их клиентов такой расклад устраивает… Короче, мы принесли свои извинения заказчику, сделали нехилую скидку, и нашли другого подрядчика (компанию «Акрострой»). В общем, с тех пор постоянно сотрудничаем, и никаких проблем нет. Большое спасибо за все!

Смотреть работу

Иногда нам нужна спецтехника (экскаваторы, самосвалы, бульдозеры), мы уже привыкли ее арендовать. Специализируемся не только на земляных работах, у нас они скорее второстепенные. Пока что мы и не планируем закупать машины, это будет позже, когда немного расширимся, будет больше заказов… В общем, пока заказываем аренду. Честно говоря, немало времени потратилось на поиск компании, с которой будем сотрудничать постоянно. Последней фирмой стала «Акрострой». При первом же опыте сотрудничества мы остались абсолютно довольны, спецтехника в отличном состоянии, цены нормальные, доставка быстрая. Ну, и после аренды к нам не придирались, все хорошо.

Наша спецтехника

• Марка: Илососная машина КО-507А-2
• Модель: КАМАЗ-65115
• Вместимость цистерны: 7 м³
• Базовое шасси : КАМАЗ-65115-773082-19, КамАЗ-65115-773082-42
• Мощность двигателя, л. с.: 280
• Тип топлива: дизель

от 11 000 ₽

Рабочая смена (8 часов)

• Модель: ESF 8M
• Класс экскаватора: 30-40т
• Общий вес: 1960 кг
• Максимальная частота: 2700 rрм
• Применяемость, тн: 30~40
• Центробежная сила, kN: 464

• Марка: MOVAX
• Модель: SP70F
• Максимальная частота: 3000 об/мин
• Максимальная центробежная сила: 700 kN
• Вес вибропогружателя: 2,8т

от 55 000 ₽

Рабочая смена (8 часов)

• Марка: Doosan
• Модель: Solar S225NLC-V
• Объем ковша: 0,9-1 м³
• Глубина копания: 5770мм
• Вес: 20,4 т
• Модель двигателя: DL06

Аренда за час от 1 600 ₽

• Марка: Комбинированный каток ДУ-99
• Рабочий вес: 10,5 т

Аренда за час от 14 000 ₽

• Марка: КАМАЗ
• Модель: 6520
• Эксплуатационная масса: 12 950 кг.
• Грузоподъемность: 15 т.
• Объем кузова: 12 м3

от 8 500 ₽

Рабочая смена (8 часов)

• Марка: Hyundai
• Модель: 170W-7
• Объем ковша: 0,85 м³
• Глубина копания: 4240мм
• Вес: 20,5 т
• усилие рытья на ковше/рукояти: 108,6/85,2 кН;

от 10 000 ₽

Рабочая смена (8 часов)

• Марка: Volvo
• Модель: FM
• Эксплуатационная масса: 13 000 кг.
• Грузоподъемность: 25 т.
• Объем кузова: 16 м3

от 12 500 ₽

Рабочая смена (8 часов)

Телефон

Email

Согласен на обработку персональных данных в соответствии с политикой конфиденциальности сайта.

3 группы диаметром до 600 мм, длина свай до 12 м — м3

ФГИС ЦС

Вход/Регистрация

Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр

Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 3 группы диаметром до 600 мм, длина свай до 12 м — м3

Состав работ:

1.	Перемещение буровой установки к месту бурения очередной скважины.
2.	Установка и снятие направляющего кондуктора.
3.	Бурение ствола.
4.	Предупреждение искривления скважины.
5.	Удаление выбуренного грунта.
6.	Установка арматурного каркаса.
7.	Монтаж и демонтаж бетонолитных труб и бункера.
8.	Бетонирование ствола и головы сваи.

Ресурсы:

Код	Наименование	К-во	Ед.
1-100-37	Затраты труда рабочих (Средний разряд – 3,7)	2.32	чел.-ч
2	Затраты труда машинистов	1. 37	чел.-ч
91.01.05-104	Экскаваторы одноковшовые дизельные на пневмоколесном ходу, емкость ковша 0,4 м3	0.04	маш.-ч
91.02.04-036	Установки буровые для бурения скважин под сваи шнекового бурения, глубиной до 30 м, диаметром до 600 мм	0.63	маш.-ч
91.05.06-012	Краны на гусеничном ходу, грузоподъемность до 16 т	0.49	маш.-ч
91.07.04-001	Вибраторы глубинные	0.56	маш.-ч
91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т	0.21	маш.-ч
02.1.01.01-0003	Глина бентонитовая	0.063	т
03.2.01.01-0001	Портландцемент общестроительного назначения бездобавочный М400 Д0 (ЦЕМ I 32,5Н)	0.14	т
07.2.07.02-0001	Кондуктор инвентарный металлический	0. 0015	шт
08.3.03.06-0002	Проволока горячекатаная в мотках, диаметр 6,3-6,5 мм	0.00024	т
11.2.13.04-0011	Щиты из досок, толщина 25 мм	0.28	м2
23.3.01.04-0035	Трубы бесшовные обсадные из стали группы Д и Б с короткой треугольной резьбой, наружный диаметр 219 мм, толщина стенки 8,9 мм	0.025	м
25.1.01.05-0032	Шпалы пропитанные для железных дорог широкой колеи, обрезные и необрезные, лиственничные, тип II	0.21	шт
01.4.03.06	Расход бурового инструмента	П	компл
04.1.02.05	Смеси бетонные тяжелого бетона	П	м3
08.4.02.03	Каркасы арматурные	П	т

Добавьте в избранное

Вы можете сравнивать 2 или 3 расценки из одной базы. Перейдите на страницу нужной расценки и нажмите кнопку “Добавить” – будет сформирована кнопка на страницу с результатом.

Все Расценки Таблицы

Таблица 05-01-029. Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом

Номер расценки	Наименование и характеристика работ и конструкций	чел./ч	маш./ч
ФЕР05-01-029-01	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 1 группы диаметром до 600 мм, длина свай до 12 м — м3	1.66	1.02
ФЕР05-01-029-02	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 1 группы диаметром до 600 мм, длина свай до 24 м — м3	2.13	1.55
ФЕР05-01-029-03	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 2 группы диаметром до 600 мм, длина свай до 12 м — м3	1. 96	1.17
ФЕР05-01-029-04	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 2 группы диаметром до 600 мм, длина свай до 24 м — м3	2.49	1.72
ФЕР05-01-029-05	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 3 группы диаметром до 600 мм, длина свай до 12 м — м3	2.32	1.37
ФЕР05-01-029-06	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 3 группы диаметром до 600 мм, длина свай до 24 м — м3	2.81	1.9
ФЕР05-01-029-07	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 1 группы диаметром до 600/1600 мм, длина свай до 12 м — м3	1.6	1.21
ФЕР05-01-029-08	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 1 группы диаметром до 600/1600 мм, длина свай до 24 м — м3	2. 05	1.55
ФЕР05-01-029-09	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 2 группы диаметром до 600/1600 мм, длина свай до 12 м — м3	1.84	1.42
ФЕР05-01-029-10	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 2 группы диаметром до 600/1600 мм, длина свай до 24 м — м3	2.37	1.76
ФЕР05-01-029-11	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 3 группы диаметром до 600/1600 мм, длина свай до 12 м — м3	2.08	1.68
ФЕР05-01-029-12	Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом в грунтах: 3 группы диаметром до 600/1600 мм, длина свай до 24 м — м3	2.69	1.99

91. 14.02-001	Автомобили бортовые, грузоподъемность до 5 т
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т
91.05.01-017	Краны башенные, грузоподъемность 8 т
91.01.01-035	Бульдозеры, мощность 79 кВт (108 л.с.)
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м

01.7.04.01-0001	Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5
20.3.03.07-0093	Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой
01.7.03.01-0001	Вода
04.3.01.12-0111	Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6
14.5.01.10-0001	Пена для изоляции № 4 (для изоляции 63-110 мм)

Тестируем ФСНБ-2022

API расценок ФГИС ЦС

ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20. 12.2021 № 961/пр, 962/пр) действует с 01.02.2022

Нашли ошибку? Напишите в Техподдержку

Буронабивное оборудование

ANASAYFA /



Буронабивное оборудование в некоторых ситуациях считается лучшим вариантом, чем забивные сваи. Принцип работы основан на бурении скважины, в которую закачивается бетонная смесь, которая вместе с арматурным каркасом создает надежное железобетонное изделие. Бурение создает меньше негативных моментов, чем забивка, и исключает разрушение построек, находящихся в зоне проведения работ. Также применяется в сложных геологических условиях:

• На землях со значительным орошением,

• При наличии глубоко залегающих пород,

• Вблизи водоемов,

• На пересеченной местности,

• Когда грунт на строительной площадке слишком мягкий

Буронабивные сваи применяются там, где нельзя использовать забивные сваи по грунтовым или другим условиям (на крепких глинистых грунтах, грунтах, содержащих камни, вблизи существующих зданий и сооружений, где забивные сваи недопустимы из-за высокого уровня шума). Производство таких свай происходит следующим образом:

• Бурение скважины

• Ношение удлиненного каблука

• Опускание защитных труб

• Установка армирующей сетки

• Бетонирование колодца

• Снятие защитных трубок

Как использовать буронабивное оборудование?

Буронабивное оборудование возможна установка сухим способом с применением растворов для защиты стенок скважины от обрушения или усиления их обсадными трубами. Во всех случаях используется буровая установка, которая создает в земле вертикальную яму с помощью буронабивного свайного фундамента. Длина таких свай может быть 49 метров, диаметр от 0,88 до 3 метров. Стек может иметь основание с расширением, обеспечивающим повышенную устойчивость.

Буровые установки создают отверстие в земле с помощью вращающейся колонны шнеков или ковшового шнека. Оборудование для установки буронабивных свай различается по цене, исходя из мощности дизельного двигателя, типа и размера шнекового агрегата и величины крутящего момента. Он может работать в любых климатических условиях, то есть может работать при температуре наружного воздуха от -40°C до +40°C. Скорость ветра не учитывается.

Буронабивное оборудование монтируется на специальной раме рядом или позади основной машины и приводится в действие электростанцией. Буровые и лебедочные установки на базе гусеничных тракторов могут комплектоваться навесным бульдозерным оборудованием с гидравлическим управлением для проведения предпланировочных работ на участках бурения и обратной засыпки. Основным рабочим органом станков являются лопастные и шнековые буры, снабженные резцами, режущими кромками которых являются твердосплавные пластины.

Бурение скважины происходит при сообщении буру как вращательных, так и поступательных (вдоль оси) движений, а также дополнительной силы давления. Скорость вращения сверла может быть фиксированной и переменной. Бур периодически поднимают на поверхность для удаления разрушенного грунта из скважины; почва отбрасывается от скважины вращающимися лопастями. Устойчивость машин во время работы обеспечивается выносными опорами с гидравлическим приводом.

Для чего используется буронабивное оборудование?

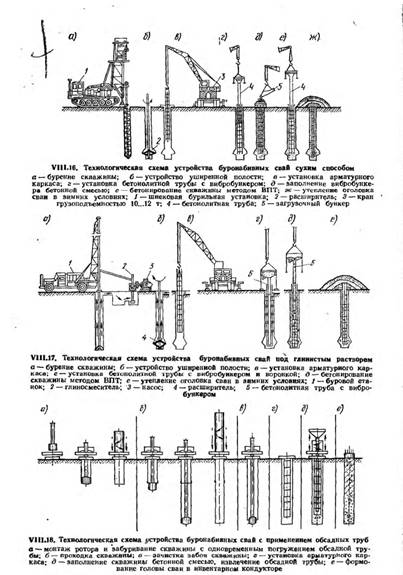

Технологический цикл изготовления буронабивных свай включает бурение скважины под будущую сваю, изготовление и возведение свайного каркаса, бетонирование ствола скважины. Защита стенок скважины от возможного обрушения при бурении скважин в неустойчивых грунтах часто осуществляется с помощью обсадных труб, которые невозможно спасти или извлечь инвентарь, а также избыточным давлением бурового раствора или воды. Наиболее трудоемкой и длительной технологической операцией является бурение скважин, которое осуществляется с помощью специальных (буровых) машин или навесного оборудования, смонтированных на базе гидравлических и одноковшовых экскаваторов.

Типы буронабивного оборудования

Для бурения скважин диаметром 0,36-1,0 м без применения обсадных труб под свайные фундаменты и фундаменты зданий и сооружений навесное буровое оборудование применяют на серийных гидравлических экскаваторах 4-го и 5-й размерной группы, которые являются основным буровым инструментом. Одним из них являются сменные шнековые буры.

Дополнительные сопутствующие материалы:

• Вибромолоты

• Оборудование для свайных работ в строительстве

• Вибропогружатели свай

• Сваебойные машины

• Буронабивное оборудование

• Ударные установки и самоходные ударные башни

• Вибромолоты, вибромолоты и шпунтовые молоты

• Сваебойные молоты в строительстве

• Сваебойные молоты и копры

Электропривод буронабивного оборудования – мотор-редуктор с двухступенчатой ​​планетарной передачей. Учитывая бурение скважин в жидкой среде, электропривод заключен в герметичный колпак. К выходному валу мотор-редуктора прикреплен ковшовый бур. Стабилизация электропривода в грунте и ориентация бура на ось скважины достигаются с помощью воронки с выступами для соединения с переходником и обсадной трубы, снабженной двумя шпонками, входящими в пазы.



лидерное и пробное устройство скважин по СНиП, буровая установка и бур для фундамента

1. Особенности
2. Инструменты
3. Шаги процесса
4. Методы
5. Совет

Свайные фундаменты под дома и другие сооружения во многих случаях являются оптимальным решением. Но для того, чтобы такая конструкция прослужила достаточно долго и не вышла из строя, требуется тщательно бурить котлованы. Эта работа имеет множество тонкостей и нюансов, о которых будет подробно рассказано в этой статье.

Особенности

Бурение свай позволяет:

• построить что-то в более короткие сроки;
• снизить стоимость работ;
• гарантируют реальную устойчивость и прочность здания.

Бурение колодцев под сваи действительно необходимо когда требуется построить дом в местах с повышенным риском землетрясений или на местности с малоплотным грунтом. Такое бурение можно делать в любое время года, тип климата значения не имеет. Эти преимущества позволили строительному бурению стать одним из ведущих методов подготовки земляных работ.

Буровиков нанимают в тех случаях, когда требуется укрепить фундамент без ущерба для характеристик ранее сданных зданий. Бурение также может удерживать склоны в неподвижном состоянии.

Инструменты

Методы бурения свай могут быть самыми разнообразными. В большинстве случаев для этой цели используют машины с колесным, шнековым или гусеничным приводом.

Для устройства скважины под сваю используют:

• станки буровые универсальные для скважин;
• установки для бурения свай;
• Комплексы буровые и крановые.

Различия между ними вообще и между отдельными моделями в частности определяются, в первую очередь, уровнем производительности, спецификой органов управления и размерами создаваемых скважин. По стоимости работ и доступности для непрофессионалов аналогов ручной дрели найти сложно.

Низкая производительность оправдывается тем, что не требуется дорогостоящее оборудование и подготовленные специалисты. Но в тех ситуациях, когда важна скорость или почва очень сложная, стоит использовать ямобур. Крепление таких устройств осуществляется на колесных и гусеничных платформах. Если условия непростые, приходится задействовать даже узкоспециализированную технику.

Дрель облегчает работу в одиночку. Усиленная конструкция популярной версии ТИСЭ позволяет увеличить пятку в самой нижней точке. В результате основание уходит ниже зоны промерзания, а при той же несущей способности расход раствора снижается в 3-4 раза по сравнению с альтернативными технологиями. Кроме того, для идентичного по свойствам фундамента потребуется установить меньше свай, чем обычно, и их диаметр будет уменьшен.

Этапы процесса

Чтобы просверлить отверстие своими руками или с помощью специалистов на необходимую глубину, необходимо строго соблюдать технологию.

Типовой алгоритм работы следующий:

• установка бурового оборудования и его фиксация;
• проходка на расчетную глубину и диаметр;
• работы по консервации с применением глиняного раствора или вставки обсадной трубы;
• насыщение образовавшейся полости бетонным раствором.

Специалисты обращают особое внимание на то, что как подготовленная яма, так и залитый в нее бетон имеют небольшой срок годности. По общепринятому стандарту от подъема бура до заливки последней капли бетона должно пройти максимум 8 часов.

Свои требования предъявляют и к подготовительным работам, которые выглядят следующим образом:

• Собирается плодородный грунт (до 150 мм по всей площади).
• Свайное поле планируется на выбранной отметке.
• Установлен забор от посторонних.
• Сайт форматируется, а потом еще раз проверяется ровность поверхности.

• Подушки для самой работы и проезда автомобилей засыпаны.
• Готовятся трассы буровых систем с использованием железобетонных плит.
• Организуются дренажные каналы.
• Светильники подключаются (только при необходимости бурения круглосуточно или при сокращенном световом дне).
• Выполняется расстановка буровых систем и необходимых материалов и изделий.

Способы

Вращательное бурение скважин заключается в том, что первоначально в них проходят лидерную часть, равную длине секции обсадной колонны. Этот способ очень хорошо показал себя в самых разных геологических условиях, при неодинаковой водонасыщенности грунтов.

Использование типового шнекового бура (удлиненный стержень с наконечником повышенной прочности и винтовыми лопастями) позволяет максимально быстро поднимать измельченный грунт. Скорость бурения может достигать 120 см в минуту. Буровой комплекс периодически выдвигает и поднимает рабочую часть, освобождая ее от налипшего грунта.

Качественное соблюдение технологических принципов позволит за рабочий цикл, от одного подъема бура до другого, формировать скважины длиной до 10 м. Другой вариант проходки предполагает покрытие стенок скважины инвентарной трубой, образованной отдельными стальными секциями. Каждый кусок может быть до 6 м в длину. Внизу находится режущая часть с твердосплавным наконечником. При движении бура вниз одновременно вдавливается свая, она блокирует просачивание воды из грунта и предотвращает обрушение стенок.

Достигнув нулевого уровня, определенного проектом фундамента и СНиП на конкретную местность, шнековый бур поднимают вверх. Вода, просачивающаяся из почвы в подготовленную полость, удаляется. Но туда погружается арматурный каркас. Завершающим этапом является насыщение пустого пространства бетоном.

Другим типом бурения является использование колонкового шнека , который подает раствор через полость в самом стержне. Такой подход обеспечивает формирование 400 погонных метров. м каналов за стандартные 8 часов. При этом каналы могут быть большого диаметра (от 50 см) и достигать 30 м в глубину каждый. Это связано с планомерным увеличением длины шнека до достижения ею заданной отметки. Насыщение полости раствором совмещают по времени с подъемом мачты, это помогает сделать массив для забивных свай. Помните, что бетон вводится под давлением и поэтому тверже обычного.

Если предусмотрено введение армирующего каркаса, то в мелкие скважины его просто запрессовывают механическим способом, а в крупные вводят с помощью вибропогружной машины. Типичный шнек хорошо работает в сухой или почти сухой почве. Нет необходимости в подготовке и укреплении внутренних полостей колодцев.

Подход с инвентарной трубкой также имеет свои достоинства. Только он может формировать каналы диаметром 1500 мм в очень влажной почве и зыбучих песках. Мокрое бурение помогает укрепить скважину через глину или песок средней плотности.

Именно мокрая техника считается наименее шумной, а также она не разрушает слои грунта в целом. В некоторых местах канал может быть расширен до 350 см, что гарантирует высочайшую устойчивость основания.

Лидер буровой предназначен для решения такой задачи, как вертикальная установка опор в плотном грунте. Его используют в зимние месяцы, когда плотность почвы наибольшая. Также важно, чтобы громкость и уровень вибрации были относительно небольшими.

Отсутствие “лидеров” – обязательная подготовка к бурению. Также стоит учитывать, что колодец будет меньше железобетонной конструкции на 30-50 мм, уменьшение глубины составит примерно 1 м.

Лидерное бурение рекомендуется, если:

• Обнаружен слой песка повышенной плотности.
• Верхний слой почвы твердый.
• Участок расположен на вечной мерзлоте.
• Строительная площадка обильно засыпана каменистым грунтом.
• Сваи должны быть забиты на большую глубину.
• Территория заполнена дисперсным грунтом очень низкой плотности.

Пробное бурение под забивку свай позволяет еще раз взвесить все тонкости и нюансы. В некоторых случаях ошибка может стоить очень дорого, и выявляется она уже после завершения всех строительных работ в целом. Свойства грунта в пространстве сильно различаются, и если на 10 – 15 м он совершенно твердый, это не значит, что в том или ином месте не будет неожиданных явлений. Ими же оказываются пустоты, водоносные горизонты, рыхлые частицы и уход действительно прочного слоя на необычно большую глубину. Довольно часто возникает такая проблема, как колебания линий заморозки.

Рекомендация

Использование ручного бура недопустимо, если глубина заглубления сваи должна превышать 7 м. Упрощая работу с помощью бензина или специального оборудования, следует стремиться сократить общее время операции до минимума. Даже небольшой дождь или начало таяния снега могут обрушить только что приготовленный ценой больших усилий колодец.

Извлечь грунт и реанимировать участок не получится; можно только пересверлить отверстие. Самый быстрый вариант (хотя и не всегда приемлемый) — винтовые сваи, одновременно выполняющие роль бура и опоры.

Рекомендуется тщательно подбирать конфигурацию винта и углы наклона лопастей, это позволит наиболее эффективно проникнуть в конкретную породу.

Винтовые сваи можно забивать даже вручную, хотя для этого есть специальные приспособления. Нет необходимости выравнивать площадку, общее время работы сокращается на 1/5 по сравнению с установкой бетонных стоек. Бурение сплошными шнеками обеспечивает проход глубиной до 50 м, диаметр канала может быть от 10 до 80 см.

При необходимости установки буронабивных свай с удлиненной пятой востребованы шнековые буры с разжимными ножами. Из положения, параллельного стержню, они выдвигаются при пуске навесного блока, а в момент кручения врезают цилиндр в почву.

Режущие концы обсадных труб адаптированы к ситуации на строительной площадке. Проходят гравий, глину и песок обычными наконечниками, сварка не требуется. Прочная глина требует нанесения твердого металла на режущие фрагменты. Только грейферное бурение может быть рекомендовано там, где скальные слои чередуются с каменистым и твердым песком.

Для поддержания в чистоте забоя скважины, пробуренной во влажных пылеватых песках, используйте буровые задвижки и ковшовые буры. Более подробную информацию по конкретному объекту могут дать только специалисты.

Процесс бурения и бетонирования буронабивной сваи буровой установкой BAUER BG24H показан на видео ниже.

Комментарий успешно отправлен.
