Правила расчёта объёмов работ

Для начала вспомним, что правила исчисления объёмов работ прописаны в Технических частях сборников нормативной базы, во втором разделе Исчисление объёмов работ.

Рассмотрим для примера окраску внутренних стен. Мы уверены, что для получения необходимой площади окраски стены надо взять общую площадь стены (произведение длины и высоты) и затем, скорее всего, вычесть из этого значения площадь оконных и дверных проёмов.

При всей кажущейся простоте этого примера не стоит торопиться с выводами. В процессе проверки сметной документации объёмы работ проверяются в первую очередь. Ошибки здесь особенно чреваты неприятностями. Поэтому для исключения ошибок в расчёте объёмов позиций для какого-то вида работ не поленитесь лишний раз изучить Техническую часть сборника расценок.

Как мы знаем, если на экране в программе открыт сборник нормативной базы, то для просмотра его Технической части необходимо нажать кнопку Техническая часть на панели инструментов на вкладке Документ.

А если мы работаем с локальной сметой, то достаточно выделить курсором нужную позицию и нажать ту же самую кнопку Техническая часть на вкладке Документ. В результате программа открывает Техническую часть сборника по расценке в позиции сметы.

Итак, у нас на экране Техническая часть сборника ФЕР15 Отделочные работы. Слева оглавление сборника. Выбираем раздел II. Исчисление объёмов работ. Здесь прописаны основные моменты, которые необходимо учитывать при расчёте объёмов позиций для этого вида работ. Для того чтобы удобнее было читать текст на экране, можно изменить масштаб просмотра текста прокруткой колеса мыши с нажатой клавишей Ctrl.

Дойдя в тексте до нужного места мы видим, что площадь по окраске стен масляными составами действительно определяется за вычетом проёмов и с добавлением площади окраски оконных и дверных откосов. Зато при окраске водными составами площадь определяется без вычета площадей проёмов и без учёта площади оконных и дверных откосов.

Выделив на экране интересующий текст, можно щёлкнуть правой кнопкой мыши и выбрать в появившемся контекстном меню команду, чтобы скопировать выделенный текст в буфер обмена Windows. В дальнейшем его можно вставить в смету как позицию-комментарий, подтверждая свой расчёт. Также можно добавить выделенный текст в закладки. И наконец, можно распечатать Техническую часть сборника – всю целиком или только текущую страницу.

Второй момент – в нормативных базах программы «ГРАНД-Смета» информация из раздела Исчисление объёмов работ в Технической части сборника, которая относится к конкретным расценкам, разнесена попозиционно и доступна для отдельных расценок в окне с дополнительной информацией.

Вернёмся к найденной расценке в сборнике. Открываем окно Дополнительная информация (клавиша F3 на клавиатуре). Видим здесь состав затрат, состав работ, коэффициенты из технической части. А в разделе Примечания показывается тот самый фрагмент из второго раздела Технической части, который касается расчёта объёма работ по этой позиции.

Теперь на тот случай, когда нам потребуется применить в смете эту расценку, мы знаем, что площадь окрашиваемой поверхности следует рассчитывать без вычета площадей проёмов и без учёта площади оконных и дверных откосов.

Не забывайте обращаться к этой информации, чтобы избежать досадных ошибок при расчёте объёмов работ в локальной смете.

13. Порядок подсчета объемов работ

Для правильного выполнения подсчёта объёмов работ по рабочим чертежам, инженеру сметчику необходимо ознакомиться с проектом во всем объеме предстоящих подсчетов. Все проектные материалы следует разобрать и разместить на рабочем месте в порядке, обеспечивающем удобство и быстроту их нахождения и использования. Подсчет следует вести в определенной последовательности, отдельно по работам и конструкциям подземной части здания (нулевого цикла) и надземной, а при большем количестве платежных этапов – в соответствии с тем, какие части здания, конструкции и работы включены в тот или иной платежный этап. Подсчеты объемов работ по разделам рекомендуется вести в следующей последовательности: проемы в наружных стенах, проемы во внутренних стенах и перегородках, стены, фундаменты, земляные работы, перегородки, полы, перекрытия, крыша, лестницы, балконы, козырьки и крыльца, внутренняя отделка, наружная отделка, прочие(разные) работы. При подсчетах надлежит использовать готовые проектные решения. В первую очередь это относится к спецификациям на железобетонные, металлические, деревянные, санитарно-технические, электротехнические и другие изделия. Данные о расходе изделий в штуках, кубических метрах, квадратных метрах и тоннах записываются непосредственно в сметы из проектных спецификаций, которые должны быть приложены к ведомости подсчета объемов работ в качестве ее раздела.

Сам подсчет объемов работ – наиболее трудоемкая и ответственная часть сметной работы, от которой зависит качество сметной документации. Кроме того, на основании выполненного подсчёта объёма работ производится расчёт количества применяемых строительных материалов. Если будет завышен сметный объём работ, то соответственно необоснованно будет завышено количество применяемых строительных материалов.

Подсчеты объемов работ следует вести в определенной последовательности, т.е. виды работ в смете располагаются в порядке их выполнения.

Например: Подземная часть (работы ниже отметки 0.00). Земляные работы, фундамент, подземная часть. Надземная часть (работы выше отметки 0.00). Каркас (сборный ж.б., металл), стены, перегородки, лестницы, лифтовые, балконы, окна, двери, отделка, кровля.

Объемы работ следует подсчитывать по отдельным помещениям, этажам, секциям, участкам, осям, а не по зданию в целом.

При подсчетах используются готовые проектные данные – спецификации на железобетон, металлические изделия, деревянные, санитарно-технические, электротехнические и другие изделия.

Сметная стоимость многих видов работ, конструкций и элементов оборудования складываются из двух самостоятельных позиций:

1.

Сметная стоимость монтажа.

2. Стоимость изделия, материалов, оборудования.

Подсчет объемов работ по устройству монолитного бетона и железобетонных конструкций заключается в определении объема укладываемого бетона и массы устанавливаемой арматуры и закладных деталей.

Специфика подсчета объемов работ по монтажу сборных железобетонных конструкций заключается в том, что единичные расценки учитывают комплекс работ по монтажу конструкций без стоимости конструкций.

Объем работ по кладке стен подсчитывают раздельно по наружным и внутренним стенам и перегородкам, по используемым для возведения стен материалам, по толщине стен и перегородок.

Объем работ по устройству лестничных маршей во всех случаях подсчитывают отдельно от площадок.

Определение объемов отдельных видов строительных работ, предусмотренных проектами, производится с целью исчисления сметной стоимости по единичным расценкам.

Ведомость подсчета объемов работ является исходным документом для определения сметной стоимости строительства.

Объемы работ подсчитываются для смет к рабочему проекту и рабочей документации в единицах измерения сметных норм. Точный подсчет объемов работ дает возможность определить сметную стоимость строительства. При составлении ведомостей объемов работ приходится пользоваться не только нормативными документами, но и техническими справочниками, указаниями и другими документами, вышедшими в разное время. Настоящее Пособие ставит своей целью дать основные сведения, которые обычно требуются при подсчетах объемов работ.

Методология и порядок подсчета объемов работ должны соответствовать положениям, изложенным в нормативных источниках, по которым составляется сметная документация. Такой нормативный источник — Строительные нормы и правила.

Единицы измерения в подсчетах объемов отдельных конструкций и видов должны соответствовать единицам измерения, принятым в сборниках элементных сметных норм (м3, м2, т, шт. и т. п.). Следует отметить, что термин “сметный объем” отличается от термина “объем”, принятого в математике. К смет ным объемам работ относятся объемы, измеряемые в м³, м², м, т и т. д. Словом, под сметными объемами подразумеваются любые количества, определяемые по чертежам и используемые при определении сметной стоимости.

Подсчеты объемов работ рекомендуется производить по проверенным схемам, позволяющим наглядно представить ход  расчетов, последовательность их производства и облегчающим их проверку.

Эта форма может быть видоизменена с учетом особенностей объекта строительства и проектных материалов (иногда подсчеты объемов работ несложных объектов делают непосредственно в смете). Наименование работ или конструкций необходимо указывать полно и ясно с тем, чтобы правильно применять еди ничные расценки при составлении сметных документов. Поэтому подсчеты по каждому отдельно учитываемому виду работ или конструктивному элементу должны оформляться в виде самостоя тельных параграфов, для чего в графе 2 указывается шифр; единичной расценки.

Каждый параграф подсчета объемов работ должен содержать краткое описание учитываемого вида работ или конструктивного элемента, ссылки на номера чертежей, на которых изображен данный конструктивный элемент, и формулы подсчета его объема, площади или массы. При необходимости в графе 6 делаются ссылки на оси, этажи, секции, типовые детали, ГОСТ, технические условия, пояснительные записки с указанием их номеров. Подсчет объемов работ следует вести в определенной последовательности. Например, начинать подсчеты рекомендуется с фундаментов, затем определяют объемы земляных работ и т. д.;

КАК РАСЧИТАТЬ ОБЪЕМ РАСЧЕПНЫХ РАБОТ НА ПЛОЩАДКЕ?

Сурьяканта | 20 ноября 2015 г. | Строительство зданий, строительство, дорожное строительство | 5 комментариев

Измерения объема представляют собой не что иное, как применение основных измерений расстояния и высоты для определения местоположений и высот точек, в которых должен быть определен объем. Обычно нецелесообразно тратить время на сбор данных везде, где есть небольшой перепад высот. Поэтому надо понимать, что объемные расчеты не дают точных ответов. Как правило, должны быть сделаны приближения и определены средние значения. Полевой инженер проанализирует данные и примет решения, которые приведут к наилучшей оценке объема.

1. Площадь

Ключом к расчету объема является определение площади. Большинство формул расчета объема содержат в себе формулу площади, которая просто умножается на высоту для определения объема. Например, площадь круга равна пи, умноженному на квадрат радиуса. Объем цилиндра равен произведению площади круга на высоту цилиндра. Если можно определить площадь, то обычно легко определить объем.

2. Счетные квадраты

Аппроксимация возможна путем построения фигуры в масштабе на бумаге для поперечного сечения и подсчета квадратов. Каждый квадрат представляет собой x квадратных футов. Неполные квадраты по краям поперечного сечения визуально объединяются и усредняются.

3. Планиметр

Электромеханический цифровой планиметр – это быстрый метод определения площади фигур неправильной формы. Неправильная форма рисуется в масштабе, и планиметр используется для отслеживания контура формы. Ввод масштабного коэффициента в планиметр приводит к цифровым показаниям площади.

4. Геометрическая формула

Хотя форма на первый взгляд может показаться неправильной, часто можно разбить ее на более мелкие правильные формы, такие как квадраты, прямоугольники, треугольники, трапеции и т. д., что позволит использовать стандартные геометрические формулы для определения площади. Этот метод может быть громоздким из-за всех форм, которые, возможно, потребуется вычислить.

5. Координаты поперечного сечения

Если доступны полевые данные поперечного сечения, использование этих данных является рекомендуемым методом расчета объема. После понимания этот процесс становится быстрым и наиболее точным способом определения площади. Данные поперечного сечения, собранные в рамках проекта, представляют информацию о высоте и местоположении точек на земле. Эти точки можно использовать в качестве координат для определения площади.

При строительстве дорог форма земли должна быть изменена, чтобы убрать подъемы и спуски холмов и долин для запланированного проезжей части. Часто горы грязи должны быть перемещены, чтобы создать пологий уклон проезжей части. Оплата за удаление и размещение грязи, как правило, производится на основе удельной себестоимости. То есть подрядчику будут платить за кубический ярд грунта, а за кубический ярд породы — отдельную цену.

Как видно, точное определение перемещенного объема имеет решающее значение для владельца и подрядчика. Каждый хочет точный объем, чтобы оплата за работу была правильной.

Для дорожных проектов поперечные сечения высот земли измеряются в начале проекта, во время проекта и в конце проекта. Сравнение окончательных сечений и исходных сечений используется для определения перемещенного объема. Площади поперечных сечений легче всего определить, используя высоты точек и их расположение от центральной линии (координаты).

Рис-1 Измерение объема

Метод средней конечной площади использует конечные площади соседних станций вдоль маршрута и усредняет их. См. рис-1 . Затем это среднее значение умножается на расстояние между двумя конечными областями, чтобы получить объем между ними. В формуле процесс выглядит следующим образом:

Объем = [л/27]*[(Площадь 1 + Площадь 2)/2]

, где L представляет собой расстояние между используемыми конечными площадями поперечного сечения. в формуле, а 27 представляет количество кубических футов в 1 кубическом ярде. Разделив кубические футы на 27, вы получите кубические ярды.

Рис-2 Метод карьера

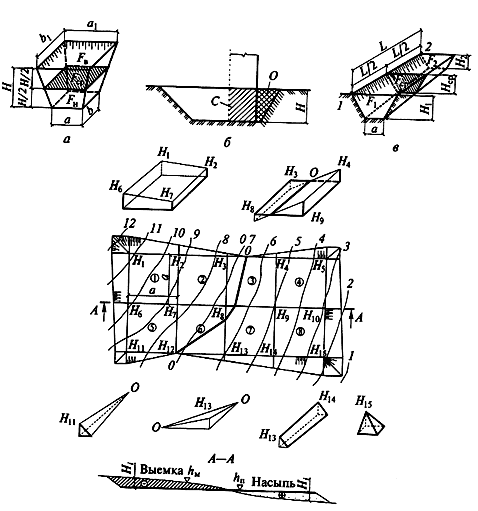

Метод, известный как выравнивание карьера , может эффективно использоваться для определения объема строительных проектов.

Сетка устанавливается полевым инженером, и отметки в точках сетки определяются как до начала раскопок, так и после завершения работ.

Метод карьера использует сетку и среднюю глубину выемки для определения объема. Перед началом земляных работ полевой инженер создает сетку по всей площади, где будут проводиться земляные работы. Данные о высоте собираются в каждой точке сетки и записываются для дальнейшего использования. В любой момент во время раскопок полевой инженер может восстановить сетку и определить новые отметки для каждой полевой точки. Используя приведенную ниже формулу средней высоты, можно определить объем почвы, удаленной из каждой области сетки. См. рис-2 . Чем меньше интервал сетки, тем точнее объем.

Об авторе

Сурьяканта

Инженер-геотехник-материаловед. Вы можете связать меня в Google +. Чтобы узнать обо мне больше, просто посетите страницу AboutMe

.

Copyright © 2023 CivilBlog.Org.

Тема от MyThemeShop.

Объем бетона для плиты, балки, фундамента, колонны, подпорной стены

В этой статье вы узнаете

Как рассчитать объем бетона для плит, балок, колонн, фундаментов и несущих элементов здания .

Если вы хотите пропустить основы и узнать, как рассчитать конкретный компонент, вы можете нажать на ссылки ниже

Содержание

• Определение объема и основы Плиты
• Расчет объема бетона для колонн
• Расчет объема бетона для балок
• Расчет объема бетона для фундамента
• Расчет объема бетона для подпорных стен
• Автоматический онлайн-калькулятор для определения объема бетона

Процедура расчета количества цемента, песка, заполнителя и воды уже обсуждалась. Если вы не знаете о процедуре, читайте здесь.

Для расчета количества цемента, песка, заполнителя и воды, необходимого для любого объема бетона. Сначала мы должны рассчитать объем бетона, а затем рассчитать количество отдельных ингредиентов.

Начнем с основ.

Определение объема:-

Объем — это занимаемое пространство. Например, возьмите стакан и наполните его водой, вода, которая занимает пространство в стакане, называется объемом воды в стакане.

То же для бетона, возьмите ящик длиной (1 м), шириной (1 м) и глубиной (1 м) и заполните его бетоном.

Объем бетона для нижней коробки = длина x ширина x глубина = 1 м x 1 м x 1 м = 1 м ³

Для заполнения 1 м ³  коробки требуется 25 кН бетона. [1KN = 100 кг].

Плотность бетона = 25 кН/м ³

Объем вычисляется как трехмерный, что означает, что три измерения умножаются.

Основное определение объема = произведение трех измерений = Д x Ш x Г

Формула изменяется в зависимости от формы, но методика расчета объема любой формы, т. е. трех измерений, остается неизменной. следует умножить. Возьмем пример цилиндра, который не имеет длины и ширины. Чтобы вычислить объем цилиндра, вычисляют площадь круга, а затем умножают ее на высоту цилиндра. (см. ниже указанную круглую колонку для примера цилиндра)

Во избежание путаницы рассмотрите приведенную ниже формулу для расчета объема бетона.

Формулы для расчета объема бетона

Объем бетона = площадь поверхности x глубина

Расчет объема бетона для плит:

Плита имеет форму прямоугольника. объем бетона, необходимый для плиты, найдите площадь поверхности плиты, а затем умножьте ее на глубину/толщину плиты, как показано на рис.

Из приведенного выше рисунка длина = 6 м, ширина = 5 м и толщина/глубина плиты = 0,15 м

Объем бетона = площадь прямоугольника x глубина Объем бетона = длина x ширина x глубина = 6x5x0,15= 4,5 м ³
Следовательно, 4,5 м ³ бетона требуется для возведения верхней плиты.

Помните, что все значения должны быть рассчитаны на м.

Расчет объема бетона для колонны:

Колонна может быть любой формы, прямоугольной, круглой, шестиугольной и т. д.

Объем бетона = площадь поверхности x глубина



Прямоугольная колонна:

Из приведенного выше рисунка длина = 0,6 м, ширина = 0,4 м, высота колонны = 3 м

Расчет площади верхней поверхности и умножение ее на глубину или высоту колонны .

Объем бетона = 0,6×0,4×3= 0,72 м ³

Круговая колонна:

Если смотреть снизу на рис, радиус окружности = 0,25 м.

Объем бетона для круглой колонны = площадь поверхности круга x высота колонны.

Volume of Circular column = πr ² x 3 = 3.14 x 0.25 ² x3 = 0.58m ³



Calculation of volume of concrete for beams:-

Балки обычно имеют прямоугольную форму. Чтобы рассчитать объем бетона, необходимый для балок, рассчитайте площадь верхней или нижней поверхности балки и умножьте ее на толщину балки.

Объем бетона для прямоугольной балки = Площадь поверхности x Глубина = длина x ширина x глубина = 4×0,5×0,4=0,8 м ³

Расчет объема бетона, необходимого для фундаментов:- в понимании я рассматриваю равнину.

Для расчетов я делю фундамент на две части.

Часть 1: Прямоугольная форма со следующими размерами: длина = 1,0 м, ширина = 0,8 м и глубина = 0,4

Объем второй части = 1,0 м x 0,8 × 0,4 = 0,32 м ³

Часть 2:-

Объем бетона = 1,2x1x0,1 = 0,12 м ³
Общий объем бетона, необходимый для основания = 0,32+0,12 3 904035 904350133

Расчет объема бетона, необходимого для подпорной стены:

Часть расчета подпорной стены аналогична расчету объема плиты,

Из приведенного выше рисунка объем бетона для подпорной стены = площадь поверхности x глубина

= 10×3,5×0,1 = 3,5 м ³

Автоматический калькулятор для расчета отдельных компонентов бетона (цемент, песок, заполнитель и вода):-

Как пользоваться калькулятором:-

• В первое поле формы ниже введите необходимое количество бетона в м ³
• Для получения индивидуальных количеств ингредиентов укажите соотношение цемента, песка и заполнителя.
