Проектирование фундаментов кранов – непростая задача, так как сопряжена с рисками безопасности, которые необходимо нейтрализовать на протяжении всего срока его службы. При этом дизайнер должен вооружиться техническими ноу-хау, чтобы создать безопасный и надежный дизайн. Технические ноу-хау включают в себя, по крайней мере, базовый принцип того, каким будет подход к проектированию. Прежде чем мы продолжим, давайте ознакомимся с частями крана, которые упоминаются в этой статье, по рисунку ниже.

Рисунок 1.0: Основные части крана (упомянутые в этой статье).

Как правило, опоры мачты крана могут быть установлены или отлиты на фундаменте, а в некоторых случаях они прикреплены к поверхности фундамента в дополнение к бетонным блокам, известным как балласт, которые используются для противодействия весу крана и его силам. Реакции крана различаются и различаются в зависимости от модели и способа крепления крана к фундаменту. Поскольку реакции кранов различаются в зависимости от модели, в этой статье будет обсуждаться только общий подход к проектированию основания крана.

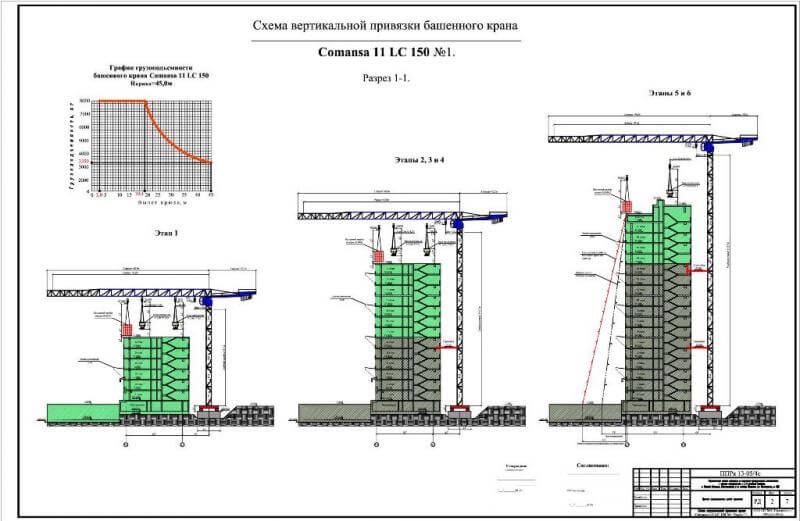

Чтобы приступить к проектированию фундаментов крана, проектировщик должен собрать все необходимые данные, необходимые для проектирования. Следует указать название модели крана, который будет использоваться в строительстве, и его технические данные. Каждая модель крана и его данные отличаются друг от друга, поэтому лучше всего проверить модель используемого крана на старте. Технические данные крана дадут вам информацию, необходимую для проектирования, такую ​​как высота башенного крана (H), длина стрелы, размеры опор, расстояние и, что более важно, нагрузки или реакции на фундамент.

Реакции, которые следует учитывать при проектировании основания крана, указаны в технических данных, как показано в Таблице 2. 1. В анализе используются максимальные значения в рабочем состоянии или когда кран работает и не работает, или когда кран находится в состоянии покоя. Реакции крана на фундамент включают крутящий момент или крутящий момент (Mt), расчетный момент в направлениях X и Y (Mx и My), горизонтальные силы (Hx и Hy) и вертикальные (V) реакции. Обратите внимание, что реакции основания крана различаются, когда опоры крана заделаны в фундамент или при использовании балластного груза.

Таблица 2.1: Реакции крана (выдержка из данных крана)

В расчетах следует учитывать реакции основания крана, указанные в таблице 2.1. На рис. 3.1 показаны типовые схемы реакции кранов, действующих на фундаменты. Эти реакции должны применяться во всех возможных местах или вариантах нагрузки, когда кран находится в состоянии покоя и во время операций. В расчетах следует применять загружения в ортогональной и диагональной ориентации, как показано на рисунке 3. 2. Места реакций должны вращаться во всех возможных положениях, хотя очевидно, что критическим является положение стрелы под углом 45 градусов. Чтобы отличить критический случай, варианты нагрузки должны быть проверены путем включения его в комбинации нагрузок.

Рисунок 3.1 Схематическая реакция крана на фундамент

Рисунок 3.2 Положения стрелы крана Варианты реакций в рабочем и нерабочем состоянии

Для отражения максимальных и наихудших сил, вызываемых краном , он должен быть включен в сочетания нагрузок, указанные в нормах. Варианты нагрузки крана должны сочетаться со следующими базовыми сочетаниями нагрузок. В комбинациях с реакциями крана используются только гравитационные нагрузки. Предполагается, что боковые нагрузки (ветровые и сейсмические) не будут возникать одновременно во время работы крана.

• • • • УЛС 01 1,4 ДЛ +1,4 ДЛ
      • ULS 02 1,2 DL + 1,2 SDL +1,6LL
      • ULS 03 0,9 DL + 0,9 SDL
      • ULS 04 0,9 DL + 0,9 SDL + 1,6 H

4. 2 Предельное состояние службы

• • • • SLS01 1,0 ДЛ +1,0 ДЛ
      • SLS 02 1,0 DL + 1,0 SDL +1,0LL
      • SLS 03 1,0 DL + 1,0 SDL+1,0 H

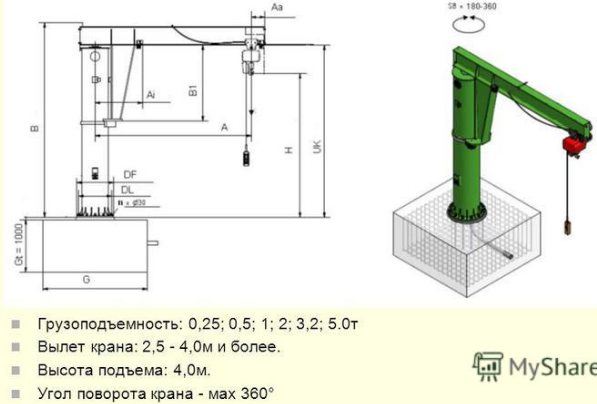

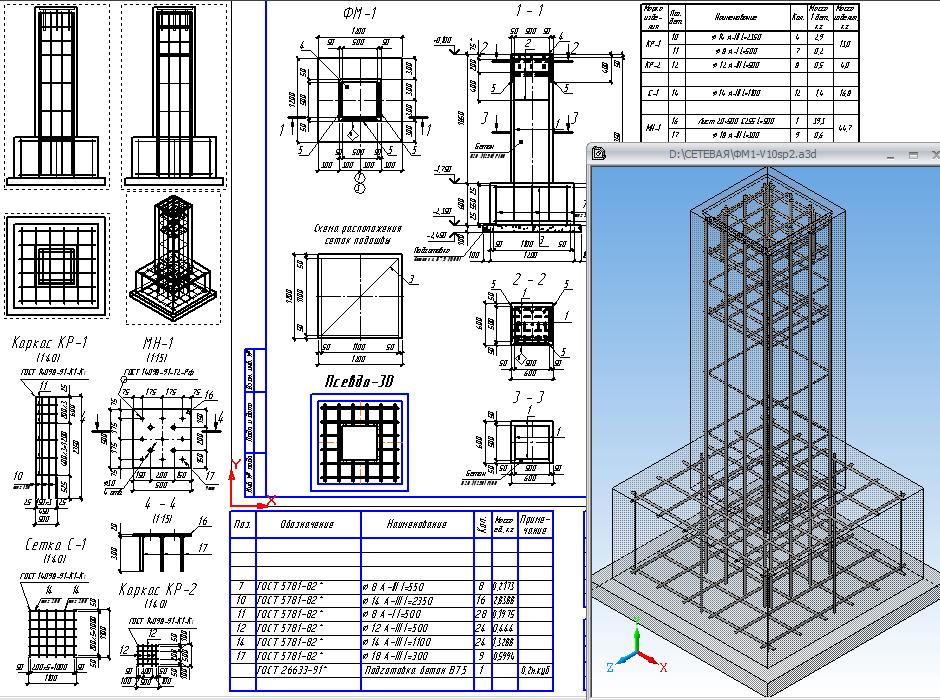

Фундамент крана должен быть спроектирован как отдельно стоящий кран. Это делается для того, чтобы все реакции и моменты принимал на себя сам фундамент. Дизайнер может использовать любой из доступных типов фундамента. Но наиболее распространенным фундаментом для использования является изолированный фундамент. Свайный фундамент также применим в зависимости от характеристик грунта. В ряде случаев опоры кранов отливают вместе с ростверками или плотом на сваях. Независимо от того, какой тип фундамента использовать, его следует проектировать и проверять в соответствии со следующими проверками проекта.

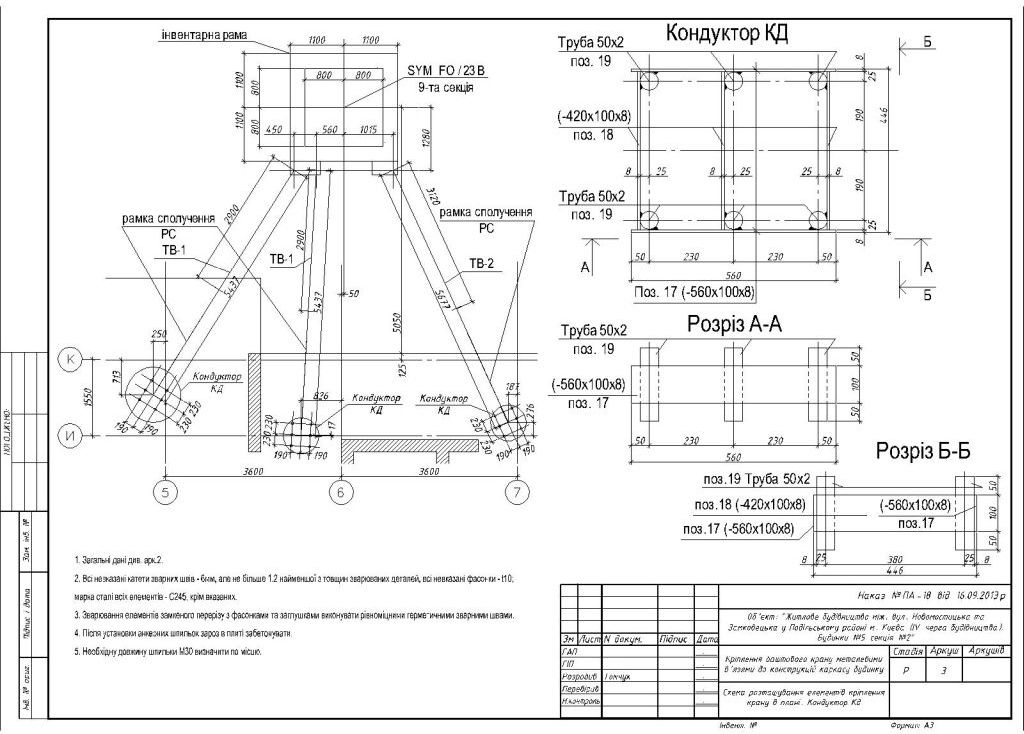

Если опоры крана встроены в фундамент, мачта крана крепится четырьмя опорами. Поэтому будет развиваться сила растяжения, и он будет подвергаться растягивающим нагрузкам. В связи с этим указанная величина силы натяжения должна выдерживаться за счет конструкции выдвижения бетона. Чтобы предотвратить отказы от растяжения и сдвига, он должен быть спроектирован в соответствии с нормами, изложенными в главе 27 ACI 318M-14 или в Приложении D ACI 318M-08. В случае недостаточного вытягивания бетона должны быть предусмотрены дополнительные связи.

Сила сжатия от анкера, возникающая из-за вертикальной нагрузки, также должна быть проверена и рассчитана в соответствии с пробивкой, как указано в нормах. Толщина фундамента должна быть достаточной, чтобы выдерживать ударную нагрузку.

Когда фундамент подвергается гидростатическому давлению, требуется проверка ширины трещины. Несмотря на то, что работы по обезвоживанию проводятся, проектировщик должен учитывать наихудший сценарий, когда работы по обезвоживанию больше не требуются. Ширина трещины в фундаментной плите крана может быть оценена с использованием рабочих моментов в соответствии с процедурой, указанной в ACI 224R. Ширину трещин в направлениях X и Y армирования рассматривают для верхней и нижней поверхностей фундамента. Допустимая ширина трещины для верхней и нижней части фундамента составляет 0,3 мм, как указано в разделе 1.3.

Практическое руководство по расчету фундамента башенного крана, встроенного в плот на сваях, доступно в разделе электронных книг для справки. Хватай свое! Обратитесь к изображению ниже!
