Аксиально-поршневой насос устройство и принцип работы

Устройство и общий принцип

В поршневом насосе жидкость вытесняется поршнем. В цикле работы такого насоса можно выделить два этапа:

• нагнетание, когда жидкость вытесняется из насоса;
• всасывание, когда жидкость поступает в рабочую камеру.



На этапе нагнетания подача насоса будет максимальной. А на этапе всасывания подача будет отсутствовать.

То есть, при работе поршневого насоса будут наблюдаться высокие пульсации подач. Это не желательное явление, так как плавную работу исполнительных органов  гидропривода, при высоких пульсациях, обеспечить не удастся. Проще говоря, гидроцилиндры будут двигаться рывками, что вызовет вибрацию всей установки станка, пресса или грузоподъемной машины.

Для того чтобы снизить пульсации, можно установить на одном приводном валу несколько качающих узлов с поршнями.

Если ось вращения вала перпендикулярна осям рабочих органов, или составляет с ними угол более 45°, то такой насос называют

радиально-поршневым.

Радиально-поршневой насос

Если ось вращения вала параллельна осям рабочих органов, или составляет с ними угол менее 45°, то такой насос называют аксиально-поршневым.

Аксиально-поршневой насос

То есть, аксиально-поршневой насос – это ротор на поршневой насос, у которого ось вращения приводного вала параллельна осям рабочих органов или составляет с ними угол менее 45°.

Аксиально-поршневой насос

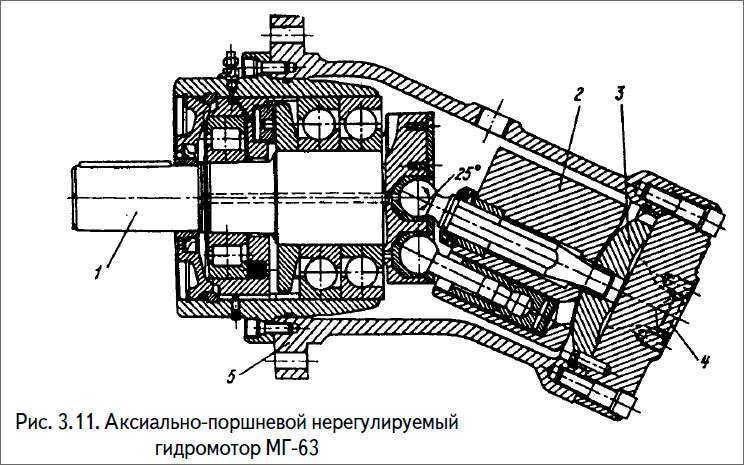

Конструкция с наклонным блоком или диском

Для того, чтобы обеспечить линейное перемещение поршней, при вращении вала, необходимо наклонить блок цилиндров относительно оси вращения. Либо наклонить диск, на который опираются поршни.

В первом случае, насосы будут называться аксиально-поршневыми с наклонным блоком, во втором – с наклонным диском.



Принцип работы насосов

Вытеснителями в аксиально-поршневых машинах могут быть поршни или плунжеры.

Насосы с плунжерами иногда называют аксиально-плунжерными. Однако часто эту особенность названия и не отражают, и называют насос аксиально-поршневым, не зависимо от того, что является вытеснителем – поршень или плунжер.

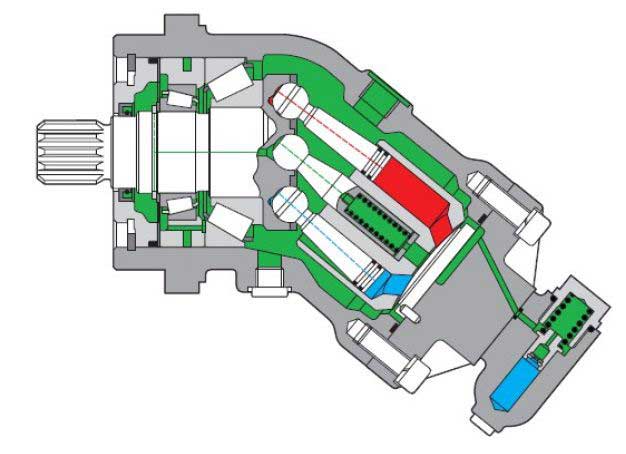

В аксиально-поршневых насосах с наклонным блоком, оси рабочих органов находятся под углом к оси приводного вала. Этот угол определяет величину хода поршней. Его величина меньше 45 °. В большинстве конструкций угол наклона составляет 20°-30°.

При вращении вала, ротор или блок цилиндра также приводится во вращение через шарнирно установленные на приводном валу поршней.

Ротор прижимается к сферической поверхности распределительного диска, на которой выполнены два серповидных паза.

При вращении приводного вала, каждый из поршней перемещается в отверстиях ротора. Величина перемещения зависит от угла наклона блока.

Когда поршень перемещается, увеличивая объем рабочей камеры, жидкость через серповидный паз всасывается и заполняет камеру.

Когда поршень движется в противоположное направление, объем рабочей камеры уменьшается. Жидкость через другой серповидный паз вытесняется. Отверстия в роторе, в которых перемещаются поршни, распределены равномерно. В тот момент, пока одни поршни вытесняют жидкость, другие – движутся в обратном направлении. Это обеспечивает непрерывную подачу рабочей жидкости насоса со значительно сниженными пульсациями.

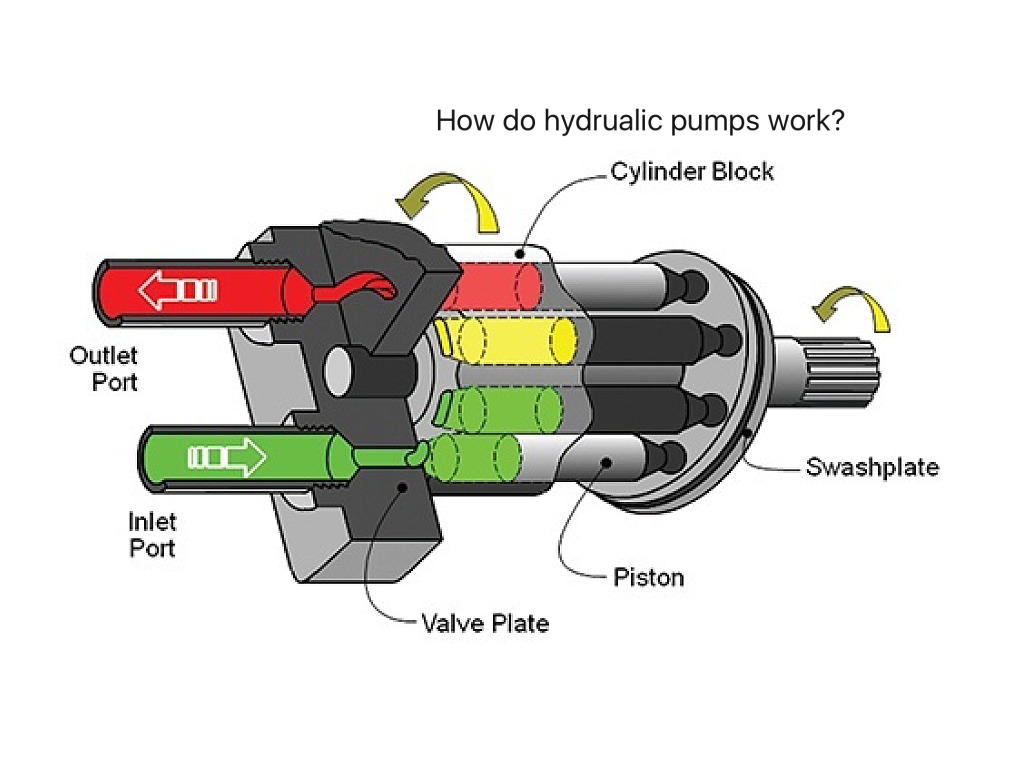

В аксиально-поршневых насосах с наклонным диском, оси рабочих органов параллельны оси приводного вала. Перемещение поршней или плунжеров внутри ротора обеспечивается наклонным диском, на которую через толкатели опираются плунжеры.

Ротор зафиксирован на валу с помощью шпонки, поэтому, при вращении приводного вала, вращается и ротор, а вместе с ним и плунжеры.

Плунжеры, при вращении приводного вала, перемещаются в отверстиях ротора.

При увеличении рабочей камеры жидкость заполняет её. Когда плунжер движется в противоположном направлении, жидкость вытесняется в напорную магистраль.

 Регулируемые аксиальные насосы

Ход поршней зависит от угла наклона блока или диска.

Получается, если изменить этот угол, то можно изменить объём рабочей камеры насоса. А значит, регулировать его подачу.

Насосы, конструкция которых предусматривает изменение объёма рабочей камеры, называют регулируемыми.

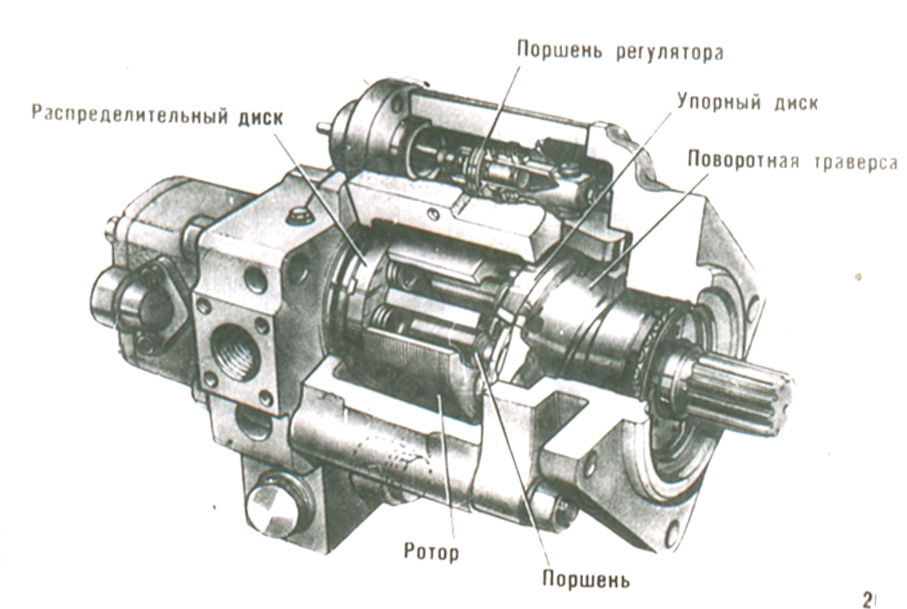

Существуют регулируемые насосы с наклонным блоком и с наклонным диском.

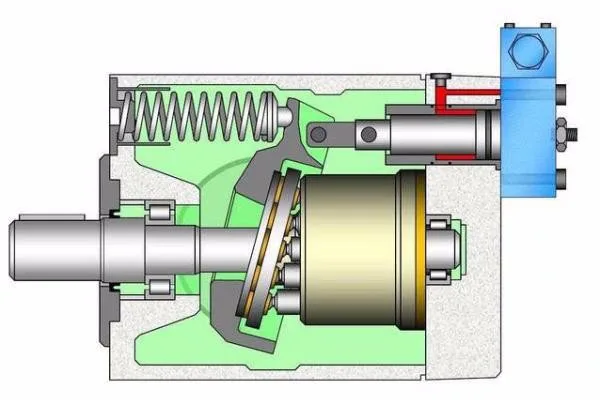

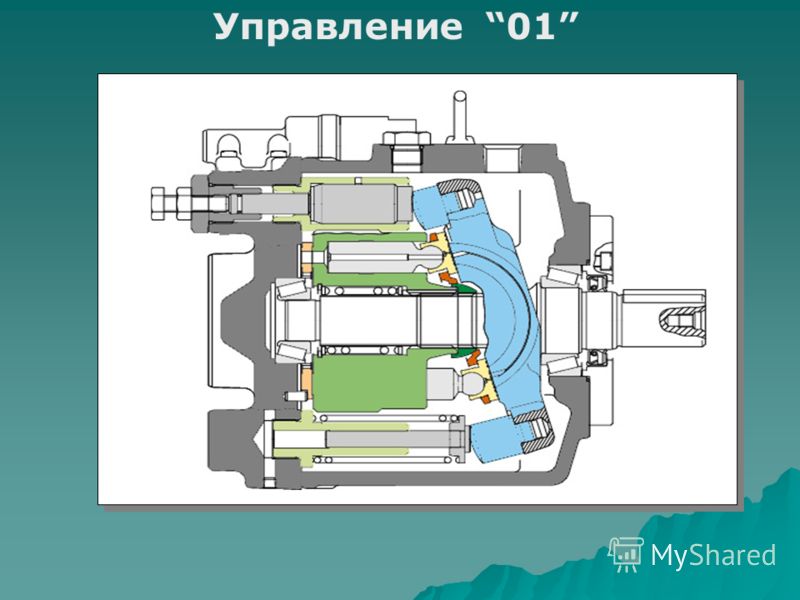

В данной конструкции на наклонный диск с одной стороны воздействует пружина, а с другой – управляющий плунжер.

При увеличении давления под плунжером, угол наклона диска будет уменьшаться, подача насоса будет снижаться.

В данном регулируемом аксиально-поршневом насосе с наклонным блоком установлена винтовая передача, которая позволяет изменять угол наклона блока, а значит изменять рабочий объём и подачу насоса.



Аксиально поршневой насос принцип работы

Аксиально поршневой насос — это устройство способное преобразовывать механическую энергию кругового вращения вала в энергию движения жидкости, поршни в таком устройстве расположены параллельно оси вращения. Аксиально поршневые насосы можно также использовать в качестве гидромотора, если с обратной стороны подавать жидкость, то мы получим вращение вала. Такая особенность этих устройств обеспечила им максимальное распространение.

• Где применяют?
• Устройство и принцип действия
• Виды  аксиально поршневых насосов
• Какими они бывают?

Где применяют?

Он может работать как гидродвигатель, и выдерживает большое давление. Агрегаты аксиально поршневого типа используются, в экскаваторах бульдозерах и катках различных производителей. Почти все сложные гидравлические механизмы не обходится без применения насоса аксиально поршневого типа.

Устройство и принцип действия

Схема аксиально поршневого насоса

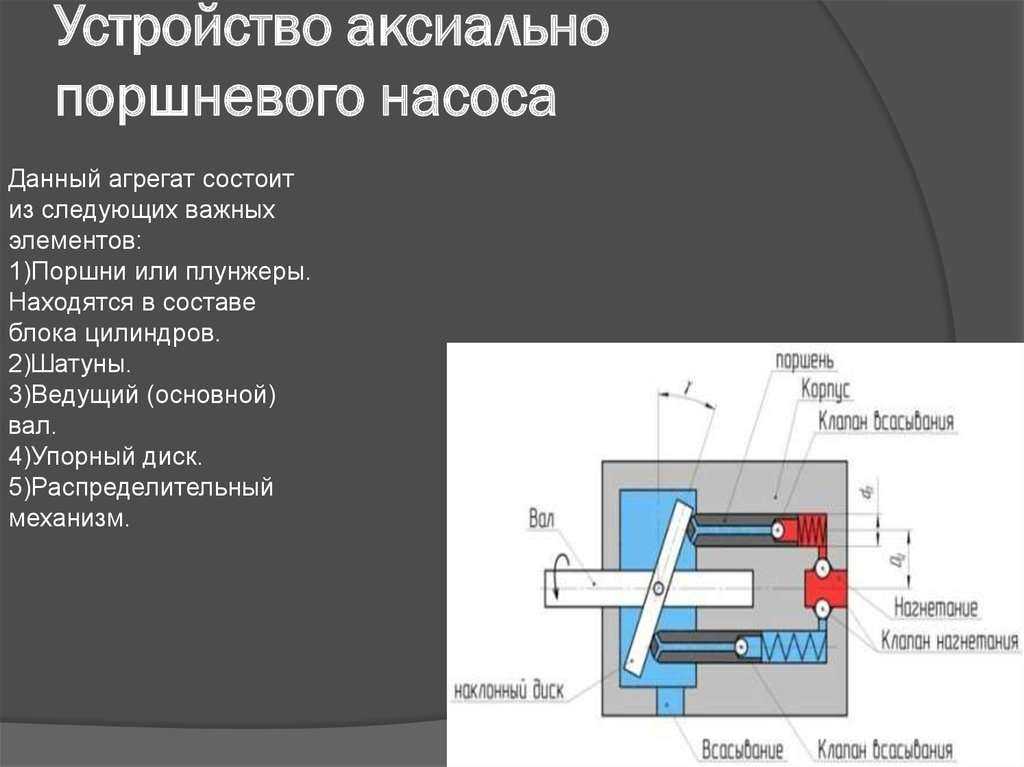

Гидравлический аксиально поршневой насос можно разбить на следующие составные части:

1. Вал за счет поворота которого происходит цикл выполнения работы агрегата;
2. Диск, с закрепленными поршнями, диск еще называю наклонным;
3. Поршни располагаются в цилиндрическом блоке, при выдвижении всасывается жидкость, при в движении, нагнетается;
4. Часть насоса распределяющая, всасывающую часть от нагнетающей называется распределитель;
5. В цилиндрическом блоке находятся поршни он крутится вместе с основным валом;

При эксплуатации от внешнего привода создается вращение вала, в совокупности с валом создается и вращение блока цилиндров.

Поршни производят вращательные и возвратно-поступательные аксиальные движения. В момент выдвижения поршни находятся в всасывающей части распределительного блока, происходит забор жидкости в цилиндр. В момент в движения поршень находится на нагнетающей части того же распределительного устройства. За одно вращение вала, каждый поршень совершает полный цикл забора и выталкивания жидкости.

Связь сектора, отвечающего за всасывание с сектором нагнетания, происходит в распределяющем устройстве. Функционирование происходит следующим образом, цилиндрический блок сильно прижимается к распределяющему устройству. Между секторами распределительного устройства находятся уплотняющие перемычки. Дабы устранить возможность гидроудара уплотняющие перемычки имеют дроссельные канавки, равномерно стабилизирующие давление в камере. Расположение цилиндров аксиально относительно оси ротора.

Виды  аксиально поршневых насосов

Существует два вида аксиально поршневых насосов. Различаются они видом передачи движения поршням:

Виды аксиальных насосв

1. Насос с наклонным диском устроен следующим образом. Ось блока цилиндров совпадает с осью вала. Чтобы обеспечить возвратно поступательные движения поршням штоки крепятся на специальном наклоном диске.
2. Устройство насоса с наклонным блоком. Здесь чтобы обеспечить возвратно поступательные движения поршням инженеры придумали следующую задумку, и вместо диска наклонили сам блок цилиндров под углом альфа. Особенностью такого устройства является возможность регулирования меняя угол наклона блоков цилиндров. На рисунке он обозначен как альфа. Если оси цилиндра и основного вала совпадут мы получим механизм с 0 работой так как поршни не будут вовсе ходить. Регулировка таких насосов возможна на 25 градусов.



Какими они бывают?

Все аксиально-поршневые устройства, которые используются на сегодняшний день, изготавливаются в соответствии с четырьмя основными схемами, в зависимости от чего меняется и характеристика насоса.

– Первый вариант. Приводной вал и наклонный диск объединяются силовым кардном в виде универсального шарнира с двумя степенями свободы. В данном случае диск с поршнями объединяется при помощи специализированных шатунов.

Крутящий момент передается от двигателя к блоку цилиндров при помощи кардана и наклонного диска. Первоначально блок прижимается непосредственно к распределительному устройству при помощи пружины, после чего в процессе работы насоса для этого уже используется рабочая жидкость. Крутящий момент, который передается блоку цилиндров, полностью преодолевает те силы трения, которые образуются между торцевой частью блока и непосредственно самим распределительным устройством.

– Второй вариант. В данном случае принцип работы аксиально-поршневого насоса предусматривает использование двойного несилового кардана, и отличаются такие устройства тем, что в данном случае угол между осями ведущего и промежуточного валов является равным осям ведомого и промежуточного валов. В конечном итоге обеспечивается максимально возможная синхронизация вращения ведущего и ведомого валов, в то время как кардан полностью разгружается. Это обеспечивается благодаря тому, что при помощи диска крутящий момент передается от приводного мотора, при этом данный диск производится вместе с валом.

– Третий вариант. В данном случае устройство аксиально-поршневого насоса представляет собой использование наклонного диска, а сами агрегаты называются насосами с точечным касанием. Для такого оборудования является характерным значительное упрощение конструкции, так как полностью отсутствуют шатуны и карданные валы, однако для того, чтобы добиться запуска данной машины в режиме гидронасоса, нужно принудительно выдвинуть поршни из цилиндров, вследствие чего прижать их к наклонному диску.

Для этого применяются специальные пружины, которые находятся непосредственно в самих цилиндрах. В связи с простотой конструкции, соответственно, в данном случае реже требуется ремонт насосов. В частности по такой технологии изготавливаются популярные на сегодняшний день гидромашины Г15-2, отличающиеся небольшой мощностью.

– Четвертый вариант. Работа аксиально-поршневого насоса бескарданного типа предусматривает объединение ведущего вала и блока цилиндров при помощи шайбы и шатунов. Если говорить о преимуществах таких устройств по сравнению с теми, в которых используется карданная связь, стоит выделить предельную простоту изготовления, а также надежность в эксплуатации при минимальных размерах блока цилиндров. Такой конструкцией оснащаются аксиально-поршневые гидравлические машины серий 300 и 200. В данном случае подача непосредственно зависит от величины хода поршня, которая определяется углом наклона блока цилиндров или же диска. В преимущественном большинстве случаев этот угол составляет около 25 градусов. Если же в агрегате предусматривается возможность изменения угла наклона в процессе работы, то их называют так: насосы аксиально-поршневые регулируемые. Конечно, более оптимально использовать именно регулируемые устройства, но их стоимость может быть существенно больше стандартного оборудования.
