Транспортировка и хранение природного сжиженного и сжатого газа

03 Апреля 2020 г.

Газ – как много в этом слове, и как много физических состояний он может иметь.

В этой статье мы подробно остановимся на сжиженном и сжатом газе, способах его получения, хранения и транспортировки.

Сжиженный природный vs сжатый природный газ

Газ является природным естественным ресурсом, который добывается из недр Земли, обрабатывается специальным образом и доставляется до потребителя.

Вне зависимости от способа обработки, газ необходимо где-то и как-то хранить, а затем транспортировать до места эксплуатации. Не всегда, а практически никогда, газовое месторождение располагается рядом с потребителем, когда можно было бы всего лишь построить магистральный трубопровод и пустить газ по трубе. Приходится искать пути и способы безопасной и экономически выгодной доставки газа.

И вот тут появляется два термина: сжиженный газ и сжатый газ. Оба типа газа представляют собой жидкую фазу, полученную различными технологиями:

• сжиженный газ искусственно доводится до жидкого состояния путем его охлаждения до приблизительно -160ºС (температуры сжижения)
• сжатый газ сжижается путем увеличения давления его хранения и транспортировки

Сжиженный газ (природный)

Сжиженный природный газ СПГ относится к криогенным жидкостям, то есть к жидкостям, температура хранения которых ниже -100ºС. Плотность СПГ в 2 раза меньше плотности воды. СПГ- это прозрачная жидкость, не имеющая запаха.

Получение сжиженного природного газа СПГ происходит в специальных установках, где газ последовательно проходит несколько стадий охлаждения до температуры -158…-163°С и сжатия в 5-12 раз. Из-за сложности процесса сжижение газа считается высокоэнергозатратным производством, на которое расходуется до 10-25% конечного продукта.

Природный газ сжижается исключительно только для удобства его транспортировки, так как занимает значительно (почти в 600 раз) меньше объема, чем в газовом состоянии. Для потребления СПГ преобразуется обратно в газовое состояние, для чего используется специальное оборудование – регазификационные установки, в которых происходит испарение газа без участия воздуха.

Хранение осуществляется при температуре кипения в изотермических резервуарах и емкостях наземного и подземного размещения. Нужная температура поддерживается благодаря испарению газа. Да-да, именно испарению, когда давление насыщенных паров близко к атмосферному.

Наземные емкости могут иметь цилиндрическую и шарообразную форму. Подземные и обвалованные емкости изготавливаются цилиндрическими. Их особенностью является наличие двух стенок, между которыми находится криогенные жидкости, которые поддерживают необходимую минусовую температуру. Из-за свойств хранимого газа резервуары изготавливаются из специальных металлов, имеющих низкий коэффициент теплового расширения и высокой степенью сопротивляемости к охрупчиванию при низких температурах хранения. Дополнительно резервуары тепло- и гидроизолируются.

Транспортировка СПГ до регазификационных заводов происходит в специальных изотермических сосудах и криоцистернах наземным или водным транспортом. До непосредственного потребителя газ поставляется по трубопроводам.

Физические свойства сжиженного природного газа позволяют получать из него широкие фракции легких углеводородов (этан, пропан, бутан, пентан и др.), которые, в свою очередь, потом выступают в качестве нефтехимического сырья и газомоторного топлива.

Сжатый (компримированный) газ

Особенностью сжатого природного газа КПГ является то, что он может использоваться в том же состоянии, что и транспортируется и хранится. Объясним почему.

Компримированный газ получается за счет увеличения его давления до 20 МПа, позволяющим уменьшить его в объеме до 200 раз. Сжатие газа осуществляется на специальных компрессорных установках или непосредственно на станциях АГНКС (если речь идет о газомоторном сжатом топливе). Кроме использования в качестве топлива, КПГ заливается в межпластовое пространство для поддержания давления, а также является промежуточным этапом при производстве сжиженного природного газа. При необходимости сжатый газ может также транспортироваться до потребителя посредством магистральных трубопроводов.

На заводах и установках по компримированию природного газа он (газ) осушается и под высоким давлением, то есть сжатый, подается для хранения в резервуары цилиндрической или шаровой формы.

Получение, транспортировка и хранение сжатого природного газа является менее энергозатратным, так как технологический процесс сжатия проще, нежели процесс сжижения при критических температурах. К тому же, емкости для хранения КПГ не такие технические сложные изделия по сравнению с криогенными резервуарами, хотя тоже имеют свою специфику. А получение паровой фазы достигается путем “выпуска” газа из емкости, в то время как, для эксплуатации сжиженного газа необходимы регазификационные установки.



Почему пропан бутан лучше природного газа

01 марта, 11:41

Природный или сжиженный газ: сравнительный анализ

Сжиженный углеводородный газ лидирует в рейтинге наиболее популярных энергоносителей, используемых в Европе. Если сравнить с другими странами, в Украине сегодня крайне редко можно встретить частные дома и объекты промышленного значения, на территории которых установлена массивная цистерна, выполняющая функции хранилища сжиженного углеводородного топлива. Между тем, специалисты подтверждают тот факт, что в настоящее время гораздо выгоднее отапливать внутренние помещения различных строений пропан-бутановой смесью, нежели природным газом, электричеством или жидким/твердым топливом.

Результат точных расчетов указывает, что «метановый» киловатт обходится почти на 10% дороже сжиженной пропан-бутановой альтернативы. Не следует забывать и о существенной экономии, которую на практике ощутили владельцы автомобилей, использующие для своих транспортных средств в качестве топлива СУГ, а не бензин или дизель. Аналогичные достижения вполне реальны и в коммунально-бытовом секторе, при оснащении жилых/нежилых домов системой автономного отопления и подачи горячей воды.

Преимущества СУГ

Чтобы определить, почему пропан-бутан лучше природного газа, стоит проанализировать преимущества сжиженной смеси:

• высокая теплоотдача, что существенно снижает расход топлива;
• газоснабжение объектов, расположенных на значительном удалении от централизованной системы газоснабжения;
• возможность организовать нужный объем резервного энергоносителя при авариях на центральном газопроводе;
• экологичность, так как в результате сгорания отсутствует копоть, запахи, вредные выбросы в атмосферу;
• низкие эксплуатационные расходы.

Единственным недостатком является необходимость высоких капиталовложений на стадии монтажа и подключения газгольдера к объекту потребления сжиженного газового топлива. Однако в последние годы наблюдается тенденция снижения цен, что расширяет финансовые возможности отечественных потребителей, позволяя им навсегда или временно избавиться от зависимости от предприятий-монополистов.

Условия для организации системы автономного газоснабжения

Несмотря на то, что Украина относится к категории стран с разветвленной газопроводной системой, транспортирующей природный газ, из-за регулярного роста тарифов и отсутствия прозрачной формулы расчета стоимости коммунальных услуг все больше потребителей отдают свое предпочтение альтернативным источникам энергии. Сегодня можно встретить установки для подачи СУГ в аграрной сфере промышленности (зерносушилки), на отдельных участках сталелитейных заводов, предприятиях по производству асфальта.

На первом этапе создания системы автономного газоснабжения необходимо разработать проект, а затем осуществить ряд действий, позволяющих реализовать его на практике. Чтобы обеспечить дом отоплением и горячим водоснабжением, придется купить специальное оборудование и вместительный резервуар для хранения сжиженной углеводородной смеси. Процесс монтажа магистрали предусматривает соединение в единую цепь емкостей для хранения СУГ (газгольдер), регулятора давления газа (испаритель), соединительных труб, элементов управления и бытовых приборов (газовая плита, колонка, котел). При этом допускается использовать котел или колонку, ранее подключенные к магистральной газопроводной сети.

Критерии выбора газгольдера

Производители газгольдеров предлагают несколько моделей цистерн, различающихся между собой: особенностями конструкции (одностенные, двухстенные), вместительностью, положением в пространстве (вертикальные, горизонтальные), способом монтажа (наземные, подземные), формой (цилиндрические, сферические).

Прежде, чем отдать свое предпочтение конкретному изделию, следует учесть наличие ровного участка с большой площадью на придомовой территории, необходимый объем суточного потребления газа, наличие дополнительных средств на утепление наземных моделей или проведение земляных работ по подготовке котлована для подземных емкостей. Расстояние от газгольдера до жилого дома должно быть не менее 10 метров, а до других построек – 2 метра. УКРАВТОНОМГАЗ предлагает большой ассортимент новых и б/у газгольдеров в широком диапазоне моделей, производителей и цен.

Обеспечиваем газовую энергонезависимость “под ключ”

Основная задача заказчика проекта по строительству автономной системы отопления заключается в выборе надежной компании, специалисты которой предоставят полный комплекс услуг: разработают проектную документацию, доставят газовое оборудование, выполнят строительно-монтажные работы, согласуют объект строительства с разными бюрократическими инстанциями, проведут техническое обслуживание, обеспечат бесперебойную доставку сжиженного газа до потребителя, предоставят дорогостоящие газгольдеры в аренду.

ПОЧЕМУ ВСЕ БОЛЬШЕ ПРЕДПРИЯТИЙ ПЕРЕХОДИТ НА ПРОПАН-БУТАН? СМОТРИТЕ ВИДЕО ООО “УКРАВТОНОМГАЗ”!

Сотрудничество с УКРАВТОНОМГАЗ позволяет в сжатые сроки и по выгодной цене оборудовать автономную газовую магистраль рядом с жилым домом или производственным объектом.

Что такое газ пропан? | PERC

О газе пропан

Пропан, иногда называемый сжиженным нефтяным газом или сжиженным нефтяным газом, представляет собой газ, обычно сжимаемый и хранящийся в жидком состоянии. Он нетоксичен, бесцветен и практически не имеет запаха; добавляется идентифицирующий запах, чтобы его можно было обнаружить. Пропан обычно используется для обогрева помещений и воды, для приготовления пищи и в качестве топлива для двигателей, таких как вилочные погрузчики, сельскохозяйственные ирригационные двигатели, автопарки и автобусы; однако его применение быстро растет благодаря развитию новых технологий. При использовании в качестве автомобильного топлива пропан известен как пропановый автомобильный газ.

Откуда берется пропан?

Пропан в основном является побочным продуктом переработки природного газа в домашних условиях, хотя некоторое количество пропана производится при переработке сырой нефти. Запасы пропана в США становятся все более обильными, в значительной степени из-за увеличения поставок природного газа.

• По мере увеличения добычи сланцевого газа производство пропана при переработке сырой нефти резко сократилось. В 2011 году 69 процентов от общего объема поставок пропана в США приходилось на сжиженный природный газ, произведенный в США и Канаде.
• Ожидается значительный рост поставок пропана из сланцевого месторождения Марцеллус на северо-востоке США. По оценкам промышленных наблюдателей, одни только сланцевые месторождения Марцеллус могут поставлять более двух миллиардов галлонов пропана в год.
• Из-за резкого увеличения источников пропана в США, США производят более чем достаточно пропана для удовлетворения текущего спроса и стали нетто-экспортером пропана в 2011 году.

Clean

Пропан — одобренное чистое топливо, указанное в Законе о чистом воздухе 1990 года. Замена пропаном других видов топлива, таких как бензин и мазут, является экономичным и жизнеспособным шагом к более чистому воздуху. Использование пропана уменьшает парниковый эффект углекислого газа и загрязнителей воздуха, таких как окись углерода и окись азота.

Узнать больше

Надежный

Для миллионов американцев каждый день пропан продолжает обеспечивать самое важное для клиентов, выбирающих энергию: надежность. Даже во время экстремальных погодных условий и стихийных бедствий пропан надежно обогревает и питает дома, предприятия и фермы, независимые от электросети.

Узнать больше

Изобилие

Америка производит более чем достаточно пропана, чтобы удовлетворить спрос. Фактически, США являются ведущим производителем пропана. Пропан является распространенным «мостовым топливом», что делает его экологически чистой альтернативой бензину и дизельному топливу, которая может решать энергетические проблемы, пока разрабатываются долгосрочные возобновляемые технологии.

Узнать больше

Доступный по цене

Несмотря на резкое снижение цен на нефть, ожидается, что внутреннее производство пропана будет продолжать быстро расти, сохраняя понижательное давление на средние цены на пропан по сравнению с ценами на нефть.

Узнать больше

Американский

Производство пропана сохраняет качественные рабочие места в нашей стране. По состоянию на 2018 год более 97 000 рабочих в США заняты в торговле, оптовой торговле и продажах пропана. Если вы ищете работу, которая приведет вас к успеху и окажет влияние на клиентов, узнайте больше о присоединении к отрасли.

Узнать больше

Пропан 101 – Эврика Кислород

от администратора | Баллоны со сжатым газом

Что такое пропан?

Пропан – это газ, получаемый из природного газа или переработки сырой нефти.

Также называемый сжиженным нефтяным газом (СНГ), он обычно используется в повседневных условиях в качестве топлива для транспортных средств, машин, бытовой техники, обогревателей, генераторов и так далее.

Трехуглеродный алкан (C3H8) обычно прессуют и хранят в виде жидкости. При нормальной температуре и давлении это газ, но сжатый в жидкую форму для удобства транспортировки.

Как получают пропан?

Пропан или сжиженный нефтяной газ в основном получают в результате переработки природного газа. Впервые он был обнаружен в 1857 году французским химиком Марселлином Бертло. Однако только в начале 1990-х он был представлен на рынке. В 1912 году был выдан патент на производство сжиженного нефтяного газа посредством сжатия.

В прошлом пропан также извлекали при переработке сырой нефти. Однако с увеличением добычи сланцевого газа эта отрасль пришла в упадок. К 2011 году большая часть пропана, поставляемого в США, была получена из природного газа из США и Канады.

Этот рост в значительной степени связан с добычей сланцевого газа. Сланец Marcellus, который в изобилии встречается на северо-востоке Америки, может ежегодно обеспечивать более 2 миллионов баррелей пропана. В результате такого большого предложения к 2011 году пропановая промышленность США могла не только удовлетворять потребности американцев дома, но и экспортировать его за границу. Несмотря на резкое снижение цен на нефть, ожидается, что внутреннее производство пропана будет продолжать быстро расти. Это означает большую доступность по сравнению с ценами на другие масла.

Как используется пропан?

Пропан нетоксичен, бесцветен и практически не имеет запаха. Поскольку он по своей природе не имеет запаха, во время обработки добавляется легкий запах, чтобы его можно было обнаружить. Его топливо широко используется в быту для нагрева воды, а также для обогрева помещений. Вы также поймете, что если вы используете газовый баллон для своей плиты, это, скорее всего, сжиженный газ.

Помимо бытового использования, этот газ в основном используется в производственной промышленности для заправки больших машин, включая вилочные погрузчики, сельскохозяйственные ирригационные двигатели и т.д. Он также используется в транспортных средствах, особенно в транспортных средствах общего пользования, общественных автобусах и полицейских машинах, такси и так далее. Используемый в этом состоянии, он называется Autogas. По сравнению с бензином и дизельным топливом пропан обеспечивает чистое и равномерное горение. Он устраняет парниковый эффект двуокиси углерода и не выделяет загрязнителей воздуха, таких как окись углерода, окись азота или двуокись углерода, как другие виды топлива. В качестве замены этим широко используемым источникам топлива пропан оказался более доступным и экологически безопасным. И по мере развития технологий, позволяющих включать больше возобновляемых источников энергии, это может помочь поддерживать растущий спрос. Это делает пропан приемлемым топливом для многих. В 1990, пропан был одобрен Агентством по охране окружающей среды США (EPA) как чистое топливо и включен в Закон о чистом воздухе.

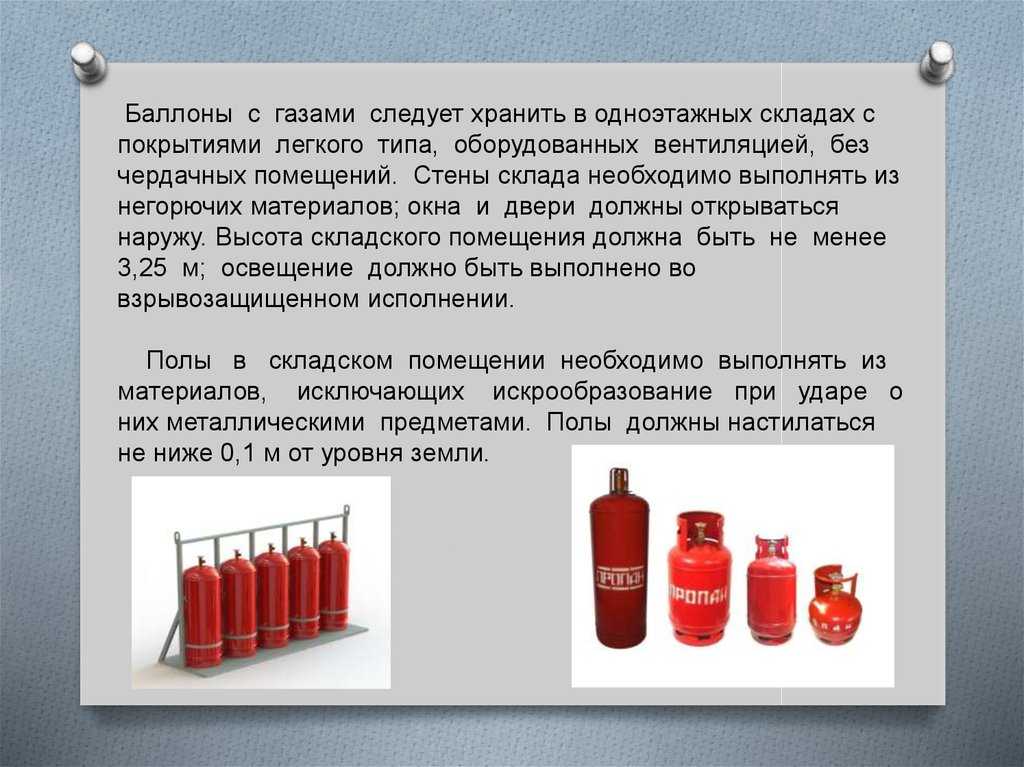

Хранение пропана

Пропан обычно сжимают и хранят в баллонах. Лучше всего хранить эти баллоны в прохладном месте на открытом воздухе, а не в закрытом помещении, даже в рабочем или складском помещении. Поэтому никогда не храните их в сарае для инструментов, гараже или, что еще хуже, в подвале.

Летом, когда температура может стать очень высокой, следите за тем, чтобы баллон с пропаном не подвергался прямому воздействию солнечных лучей. Ваш баллон с пропаном может выдерживать только температуру ниже 120 градусов по Фаренгейту или 48 градусов по Цельсию.

Они также легко воспламеняются, как и многие другие газы, поэтому их следует хранить вдали от открытого огня. Это означает, что вы не должны зажигать сигары или использовать какие-либо искрообразующие инструменты рядом с цилиндром.
