Прокладка труб под землей проколом: технология работ и технические правила

Содержание

Прокол под дорогой своими руками | Как сделать горизонтальный прокол грунта вручную

Владельцы земельных участков и собственных домов знают, как сложна бывает прокладка коммуникаций, если по пути нужно преодолеть какую-то преграду: ручей, асфальтированную дорожку, строение, проезжую часть и т.д. Можно поручить эту работу специалистам, но горизонтальное бурение стоит дорого. Сейчас мы разберемся, как сэкономить и сделать горизонтальный прокол грунта под дорогой своими руками. Это не так уж сложно, и в результате вы сэкономите от 30% до 50% затрат, если сравнивать с наймом специалистов для бурения.


В данной статье мы не будем давать рекомендации по инструментам или расходным материалам — разберем пока саму технологию бестраншейной прокладки коммуникаций. В общей сложности она представляет собой выполнение горизонтального отверстия в грунте (путем его уплотнения), чтобы затем протянуть в это отверстие трубопровод.

Технология прокола под дорогой своими руками:

  • Наметьте траекторию прокладки коммуникаций под преградой. С двух сторон от преграды выройте рабочие приямки нужной глубины (чуть больше глубины самого прокола под коммуникации). Ширина стартового приямка должна быть такой, чтобы в него поместился работник с прутом арматуры до 2 метров.
  • Из стартового приямка начинайте вбивать по предполагаемой линии прокола стержень арматуры — он выступит в роли направляющей, а заодно поможет узнать, нет ли каких-то подземных преград (камней и т.д.). Вбивайте пруток до тех пор, пока его конец не покажется со стороны финишного приямка. Если же длины прутка недостаточно — наварите следующий стержень. Имейте в виду, лучше использовать стержни не длиннее 2 метров, иначе они будут деформироваться под ударами еще до захода в грунт.
  • Проложив арматуру в качестве направляющей, на нее следуют надеть трубу и начать вбивание. Чтобы труба легче прорезала грунт, на ведущий конец установите зубчатую насадку, а на другой конец (по которому производятся удары) — насадку-стакан. По мере того, как труба будет продвигаться в грунте, внутри начнет скапливаться и уплотняться земля — ее легко вымыть с помощью водяного насоса.

Важно: этот способ хорошо подходит только для относительно небольших проколов, не длиннее 3-4 метров.


Что же делать, если нужен прокол под дорогой на 10 метров своими руками? Можно воспользоваться для забивания арматуры и трубы гидроцилиндром или другим инструментом (например, дрелью). Но удержать при этом работающий инструмент в руках в одиночку очень сложно, да и сама процедура окажется трудоемкой. Бурение для бестраншейной прокладки коммуникаций длиной от 10 метров и более должно производиться специальной техникой по методу ГНБ.


Существуют мини-установки горизонтального бурения для таких случаев. Но здесь есть один нюанс: самовольно выполнять бурение нельзя, даже если работы будут проводиться по вашему участку. А ведь этим вопросом, как вручную сделать прокол под дорогой, обычно интересуются владельцы строящихся домов, которые нужно подключить к магистральному водопроводу или другой сети. Так вот, в этом случае требуется согласование.

Этап 1: согласование проекта строительства

План прокладки коммуникаций, в том числе и тех, что будут проходить под землей, должен быть обозначен в проекте строительства. Сам же проект нужно согласовать в соответствующих органах еще до начала работ.

Зачем нужно согласование:

  • Под землей могут проходить коммуникации, о которых вы не знаете, и есть риск их нарушить.
  • За самовольное бурение, особенно если оно выйдет за пределы вашей собственности, положен внушительный штраф.
  • Самовольное подключение к магистральным сетям строго запрещено (вы в любом случае не сможете сделать это без согласования проекта).

Этап 2: выбор метода прокладки

Выше мы описали, как делают горизонтальный прокол грунта под дорогой своими руками, но этот способ имеет немало ограничений. Он подходит только для песчаной и глинистой почвы без каменистых включений, а длина и диаметр трубопровода должны быть небольшими.

Прокладывать трубопроводы большего размера можно с помощью домкрата, пневмопробойника, грунтопрокалывателя, методом гидропрокола или вибропрокола, мини-установкой ГНБ и т.д. Каждый из этих способов требует своих условий, начиная от определенного типа почвы и заканчивая бюджетом строительства. Например, горизонтальное бурение ГНБ и прокладка пневмопробойником невозможны в почве с повышенным водонасыщением.

Ключевые факторы выбора:

  • Длина подземной трассы для коммуникаций;
  • Диаметр трубопровода;
  • Тип почвы и наличие скальных включений;
  • Наличие подземных вод и водонасыщенность грунта;
  • Характеристики участка и наличие подземных коммуникаций.

Как видите, перед тем, как сделать прокол под дорогой своими руками, важно всесторонне изучить сам участок и особенности грунта.

Исследование грунта

Для изучения свойств почвы на участке, где планируется прокол, можно обратиться в любую организацию, которая проводит геодезические работы. Компании, специализирующиеся на методах ГНБ, также обычно имеют в своем штате таких специалистов.

Результаты исследований сообщат о следующем:

  • Тип и состав почвы;
  • Наличие твердых включений;
  • Наличие подземных пустот;
  • Направление, скорость и глубина прохождения подземных вод;
  • Возможные опасности на застраиваемом участке.

Независимо от того, делаете вы прокол под дорогой своими руками или с помощью инструмента, такие сведения помогут не потратить время и деньги впустую, внезапно наткнувшись на скальную породу или старые коммуникации. Кроме того, они важны для обеспечения безопасности во время работ и позволят избежать обвала уже готового тоннеля.


Полезные советы:

  • Используйте качественные трубы для коммуникаций и помните, что разные материалы отличаются по температурному режиму, стойкости к коррозии, прочности и т.д. Выбирая трубы, учитывайте все эти факторы и тип коммуникации.
  • Убедитесь, что дрель, установка ГНБ или другой инструмент, который вы хотите применить для прокола или горизонтального бурения, имеют достаточную мощность. Особенно это важно, если речь идет о твердых почвах.
  • При использовании метода ГНБ обращайте внимание на качество бентонита. В его составе должно быть не более 1% песка, максимальное время растворения в воде — до 20 минут. Оптимальный расход: из 1000 кг бентонита должно получаться от 30 куб.м. бурового раствора и выше.
  • Используйте воду, чтобы размягчить слишком плотный грунт и облегчить выполнение прокола или бурения. Кроме того, после высыхания вода сделает тоннель для коммуникаций более прочным.

Техника безопасности: стоит ли делать прокол самостоятельно?

Сразу отметим, в каких случаях не стоит делать прокол под дорогой своими руками: если длина необходимой трассы больше 10 метров, а также когда на территории уже есть подземные коммуникации или труднопроходимые участки.


На песчаных, глинистых и других мягких грунтах можно рискнуть и сделать все самостоятельно, если вы достаточно хорошо изучили участок. Но в любом случае вы должны подготовиться, изучить техническую часть вопроса и быть уверенными в своих силах.

Когда можно сделать прокол вручную:

  • У вас есть инженерное или строительное образование либо большой практический опыт в этих сферах, чтобы правильно оценить риски.
  • Вы согласовали проект строительства или реконструкции дома с планом будущих коммуникаций, вам одобрили проведение работ.
  • Вы уверенны в своей физической силе (особенно если речь идет о механическом проколе) или имеете несколько помощников.
  • У вас есть все необходимые инструменты: домкрат, дрель, пневмопробойник или мини-установка ГНБ, сварочный аппарат и т.д. (выбор инструментов зависит от метода прокладки коммуникаций).
  • Вы готовы приложить усилия, потратить время на изучение технологий и все сделать самостоятельно, чтобы сэкономить на затратах.
  • Вы исследовали грунт и уверены, что он подходит для выбранного метода прокола. На нужном участке нет подземных коммуникаций.
  • Длина подземной трассы, которая будет выполняться методом прокола, не превышает 10 метров.

Если же у вас есть сомнения или вы не хотите тщательно изучать методы бурения, заниматься исследованием грунта и другими подготовительными работами, которые могут занять несколько недель, лучше обратиться к специалистам. Квалифицированные работники справятся с задачей в течение 2-3 дней без ущерба для благоустроенной территории. При этом компании дают пожизненную гарантию на свои работы, а значит, не нужно будет опасаться просаживания или обвала грунта.


Оставьте заявку на расчёт сметы. Бесплатно!

Бестраншейная прокладка трубопроводов - Монтаж отопления, водопровода и канализации

Наиболее распространенным является открытый способ прокладки труб в земле, когда роется траншея нужной глубины, в ней монтируется трубопровод, после чего траншея закапывается. Такой метод имеет свои недостатки:

  • нарушается плодородный слой почвы;
  • уничтожаются зеленые насаждения;
  • если траншея проходит через дорогу, то разрушается асфальтовое покрытие, которое потом необходимо будет восстановить, а если дорогу нельзя перекрыть, то прокладка трубопровода открытым способом на таком участке вообще становится невозможной.

Что бы проложить трубопровод под железной дорогой, рекой, жилой постройкой, автотрассой и т. п. используют бестраншейные методы прокладки трубопроводов. Бестраншейные технологии бурения позволяют выполнять подземные работы без вскрытия грунта, что исключает необходимость восстановления асфальтовых покрытий дорог, нарушения функционирования существующих коммуникаций, перекрытие дорог, уничтожение деревьев и элементов благоустройства и т.д.

Так же к преимуществам бестраншейных технологий можно отнести:

  • сокращение материальных затрат;
  • уменьшение времени работы;
  • сокращение рабочего персонала, необходимого для проведения работ;
  • сведение к минимуму вреда окружающей  среде;
  • возможность прокладки коммуникаций в зимний период;
  • отсутствие траншей и механизмов повышают безопасность работ.

Если необходимо сделать небольшой участок бестраншейной прокладки трубопровода, такой как, например прокол под дорогой. То можно обойтись и из специальных машин и оборудования. Потребуется лишь изготовить цилиндр нужного диаметра с закрепленной к нему наращиваемой штангой. И с помощью него вручную выбирать землю из под дороги, предварительно выкопав траншеи с обеих сторон. Когда же прокол измеряется в десятках метрах и больше, то потребуется использование специальных механизмов.

Существует несколько способов бестраншейной прокладки трубопроводов:

    1. Санация – замена туб, может быть осуществлена двумя методами:

Релайнинг – метод, при котором новая труба из полимерного материала затягивается в существующий трубопровод. Прежде чем протягивать новую трубу, необходимо изучить состояние внутренней поверхности старой на наличие нахождения в ней посторонних предметов, а так же других непреодолимых препятствий. Диметр пластиковой трубы в этом случае будет немного меньше, но за счет гладкой поверхности внутренних стенок, пропускная способность трубопровода не уменьшится.

Реновация – технология, при которой старая труба разрушается и одновременно на ее место протягивается новая. Применяется в тех случаях, когда пропускной способности старой трубы недостаточно.

  1. Прокалывание – применяется для прокладки трубопроводов диаметром до 150 мм. Предварительно роется два котлована нужной глубины. В одном из них располагается гидравлический домкрат, который толкает стальную трубу с закрепленным в передней части конусом. Труба постоянно наращивается новыми секциями, пока не выйдет из приемного котлована. Грунт при прокалывании раздвигается конусом в стороны и уплотняется. После того как прокол закончен, конус удаляется, а стальная труба служит как кожух для полимерного трубопровода. Вместо гидродомкрата может быть использована виброударная установка. Длинна прокола относительно небольшая, так как с ее увеличением возрастает нагрузка, требуемая для прокалывания грунта. Но такой способ может подойти, например, для прокола под дорогой или небольшим зданием. Что бы проложить большую протяженность трубы таким способом, необходимо будет двигаться небольшими участками, каждый раз раскапывая котлован для домкрата.

  1. Продавливание – используется для прокладки стальных труб диаметром до 2000 мм. Этот метод похож на прокол, за исключением того, что труба вдавливается в грунт открытым концом, после чего вдавленная внутрь трубы земля удаляется вручную или механическим способом.

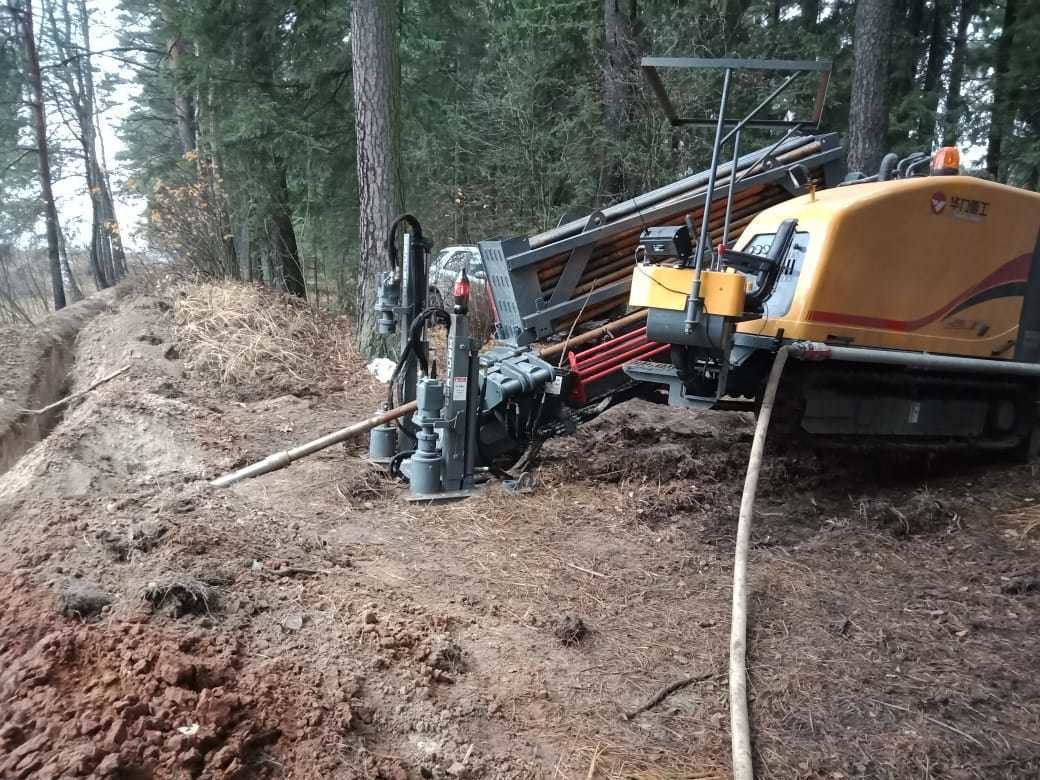

  • Горизонтально-направленное бурение (ГНБ) – метод бестраншейного прокладывания подземных коммуникаций с помощью специальных буровых установок. Преимуществом данного метода является то, что длина прокладки может достигать нескольких километров, а диаметр трубы до 1400 мм, а так же возможность обхода различных препятствий с помощью изменения траектории движения бура.



Прокладка коммуникаций методом горизонтально-направленного бурения состоит из трех этапов:

1. Прокладка пилотной скважины.

Это наиболее важный этап работы, от которого во многом будет зависеть конечный результат. Бурение пилотной скважины выполняется буровой головкой, изготовленной из сменных твердосплавных пластин. Буровая головка соединена с гибкой штангой, которая позволяет ей двигаться по заданной траектории и обходить всевозможные препятствия на своем пути. Так же в головке имеется отверстие, через которое подается буровой раствор для ее охлаждения, а так же разжижения измельченной породы, для последующего вывода ее на поверхность. Контроль за траекторией бурения осуществляется с помощью навигационного блока, расположенного в полости буровой головки. Он передает на пульт управления местоположение, уклон и азимут буровой головки, что позволяет точно проложить скважину, обходя всевозможные препятствия на ее пути. При точном расчете и высокой квалификации обслуживающего персонала, буровая головка выходит в заданном проектом месте.

2. Расширение скважины.

После того как пилотная скважина готова, головку отсоединяют от штанги и на ее место устанавливают специальный расширитель. Расширитель вытягивается от точки выхода к буровой машине, тем самым расширяя скважину до нужного диаметра. При больших диаметра трубопровода, расширение скважины может производиться в несколько этапов, что бы снизить нагрузку на оборудование. Так же следует учитывать, что диаметра скважины должен быть на 30% больше диаметра трубы.



3. Протягивание трубопровода.

Плеть трубопровода крепится к штанге через расширитель и специальный шарнир (серьгу), после чего машина ГНБ затягивает ее в скважину. В процессе затягивания так же используется буровой раствор, что бы уменьшить трение и защитить трубу от механических повреждений.





Прокладка труб методом прокола цена Москва и Московская область

Прокладка труб входит в перечень работ по организации инженерной сети. Как правило, их укладывают для создания нескольких коммуникаций:

  • Трубопровода.
  • Газопровода.
  • Электросети. Кабели помещают в металлические или пластиковые трубы, чтобы снизить интенсивность износа инженерных структур, продлить сроки их эксплуатации, защитить от негативных влияний извне.

Укладывать трубы можно классическим траншейным методом. Он имеет несколько явных минусов:

  • Негативные косметические результаты. Изуродованный земельный участок, это своего рода «побочный эффект».
  • Высокая стоимость. Сравнительно большая, чем у прочих способов.
  • Длительность. Для работы привлекают технику, но некоторые участки приходится рыть вручную. Это не добавляет скорости.
  • Сложность.

Есть и альтернатива. Это так называемая прокладка труб методом прокола. Или же прокол методом ГНБ: технология, основанная на создании канала под землей, строго под коммуникации.

В любом случае, чтобы добиться результата, нужно обратиться к специалистам. Компания Мегавольт занимается электрификацией, газо- и теплоснабжением под ключ. Мы готовы помочь вам. Получить консультацию можно по телефону +7 (405) 120-79-74.

Цены на ГНБ бурение

 Стоимость сварки полиэтиленовых труб

Цены на электромуфтовую сварку ПНД труб

Стоимость продавливания стальных футляров

Стоимость бурошнекового бурения

Прокладка труб проколом: мпреимущества метода

Трубопровод методом прокола прокладывают через специально подготовленный канал. В начальной точке находится буровая установка и несколько человек персонала. В конечной — еще несколько технических специалистов. Под контролем оборудования, создается прокол. Бур продвигается по разработанной траектории. Канал укрепляют и закладывают трубы, кабели.

Технология прокола позволяет прокладывать коммуникации под дорогами, лесистыми местностями, водоемами, условиях города и плотной застройки. Преимуществ у способа несколько:

  • Высокая скорость работ.
  • Относительная дешевизна. Требуется только буровая установка и несколько человек обслуживающего персонала.
  • Аккуратность и полная безопасность. Нет риска повредить коммуникации и окружающие инженерные сети.
  • Хорошие эстетические свойства. Участок остается таким, каким и был. Все работы охватывают подземную часть.

Последнее слово остается за техническими специалистами.

Стоимость прокладки труб методом прокола

Стоимость прокола под дорогой, в труднопроходимой местности и прочих условиях определяется в индивидуальном порядке. Нужно оценить сложность работ, рельеф и ландшафт, протяженность будущих коммуникаций, объемы деятельности. Только после этого можно огласить стоимость.

Почему стоит обратиться именно к нам

Мы предлагаем комплексные работы по созданию коммуникаций и инженерных сетей в Москве и Московской области. Среди преимуществ ООО «Мегавольт».

  • Доступные цены.
  • Высокая эффективность и безопасность работ. Долговечность коммуникаций.
  • Честность, прозрачность деятельности.
  • Комплексная помощь в решении бюрократических технических вопросов. Широкий спектр услуг.

Получить больше информации вы можете по телефону +7 (495) 120-79-74.

Прокладка труб методом прокола в Иркутске по цене -15 % за метр

Суть метода:

В частном и магистральном водоснабжении используют прокол для водопровода, т.к. этот метод удобнее и выгоднее, но эффективности не уступает остальным способам. Суть прокола в продавливании канала на заданной по проекту глубине.

В некоторых случаях удобнее использовать гидропрокол, когда канал вымывается под большим напором воды.

В сравнении с остальными методами прокол характеризуется достоинствами:

  • Скорость работы (в 3-4 раза быстрее).
  • Минимальные энергозатраты (не требуется нанимать большую бригаду рабочих).
  • Нет привязки к сезону (прокол в Иркутске можно выполнять в жару, мороз, дождь).
  • Экологичность (не нужно портить почву, выкорчевывать деревья).
  • Минимизация рисков повреждения коммуникаций, расположенных в непосредственной близости от места отверстия.
  • Закрытая бестраншейная прокладка теплотрасс.
  • Низкая цена.

Виды:

Существует также несколько разновидностей бурения под трубопровод методом прокола:

  1. Горизонтально направленное бурение (ГНБ). В сравнении с траншейным исполнением стоимость по Иркутску ниже на 30-40%. Но рассматриваются риски. Если неправильно выполнить геологическую разведку, впоследствии произойдет осыпание траншеи, что испортит весь верхний слой. В качестве примера отлично подойдет обвалившийся асфальт в местах прокладки коммуникации. Что еще раз доказывает важность обращения к специалистам для качественного обустройства подземных коммуникаций. Иногда бурение горизонтально-направленного типа является единственным возможным вариантом, и альтернативные возможности не рассматриваются.
  2. Бурошнековое бурение. В отличие от горизонтального бурения не может использоваться в скалистой местности. Также нельзя применять способ, если бурение требуется на большой глубине – в отношении этого параметра у ББ есть сильные ограничения. А когда нужна подземная прокладка коммуникаций на небольшой глубине вариант является оптимальным.

Почти во всех вариантах прокол для водопровода является оптимальным способом бестраншейного бурения. Он намного дешевле, а также является универсальным. Его можно задействовать фактически в любой местности в Иркутске, независимо от климатических условий.

Прокол под землей для водопровода, цены в Иркутске указаны в прайсе:

Прайс:

Диаметр труб

d 63

п. м.

1800,00 руб

d 110

п.м.

2000,00 руб

d 160

п.м.

3500,00 руб

d 225

п.м.

4500,00 руб

d 315

п.м.

5300,00 руб

d 400

п.м.

10000,00 руб



От чего зависит стоимость:

Формирование цены на прокол происходит по объективным факторам. Учитывается несколько моментов.

Протяженность бурения:

В первую очередь рассматривают количество погонных метров, поскольку стоимость высчитывается за каждый из них.

Также учитывается диаметр трубы. Если он увеличен, тогда требуется не просто бурение, но и использование специального подземного расширителя. Это увеличивает энергозатраты, что сказывается на цене.

Характеристики магистрали

В процессе формирования цены рассматривается не только диаметр магистрали, но и материал ее изготовления. От него напрямую зависит спектр технических операций на территории объекта (например, сварка при работе с металлическими изделиями).

Число труб для монтажа водопровода тоже рассматривается, т.к. сказывается на объеме технических операций.

Сложность бурения

Учитываются все особенности местности, где предстоит выполнять работу. В частности:

  1. Наличие коммуникаций. При составлении проекта вносятся коммуникации, которые уже имеются на рабочей площадке. Действовать нужно так, чтобы они не были задеты в процессе бурения.
  2. Тип грунта. Сложнее всего работать с песчаной почвой, т.к. тут наблюдаются характерные трудности с выполнением самого прокола грунта и последующим сохранением устойчивости скважины.
  3. Геологические условия. Присутствие в месте установки скальных пород или каменистой почвы требует использования сложной спецтехники и особых технологий бурения.
  4. Сопутствующие условия. Действовать намного проще, если есть свободная площадка для выполнения всех необходимых процедур. Когда нет возможности установить технику для ее свободной эксплуатации, стоимость увеличивается.
  5. Место бурения. К примеру, чтобы проложить канализацию или водопроводную сеть под оживленной и действующей магистралью Иркутска, потребуется много сопутствующих работ, как получение разрешений, объявление о началах работ, соответствующей опасности и усиление мер предосторожности.
  6. Конфигурации самого трубопровода. В целом, метод ГНБ подходит для простых и сложных конфигураций. Но прямой трубопровод обойдется дешевле изогнутого, П- или L-образного.

Удаленность объекта от Иркутска

Но удаленность влияют исходные затраты на доставку оборудования, спецтехники, материалов и рабочего инструмента.

Бестраншейная прокладка водопровода удобна тем, что ее можно выполнять фактически в любом месте. Даже если рабочий участок располагается далеко от цивилизации, туда все равно можно доставить материалы, спецтехнику и рабочих. А подземная прокладка не будет нарушать природный ландшафт, портить окружающую среду. Поэтому в некоторых местах Иркутска этот вариант является не только рекомендуемым, но и единственным допустимым.

Дополнительные услуги

Иногда для прокладки инженерных коммуникаций на участке требуется выполнение ряда дополнительных мероприятий. Они могут выполняться своими силами, равно как заказываться у специалистов.

К дополнительному сервису относятся услуги:

  • Составление проекта. Процедура сложная, и без соответствующих знаний выполнить ее не удастся;
  • Снабжение водой. Если имеется канализация и подвод воды дополнительно не требуется, это снижает стоимость;
  • Откачка бурового раствора. В процессе работы на площадке образуется буровой раствор, появляется мусор в виде обломков скалистых пород или камней. От них необходимо избавляться. Заказчик может справиться своими силами или воспользоваться профессиональной помощью, что намного удобнее.

В совокупности на данный момент прокладка труб методом прокола в Иркутске представляет собой эффективный и экономически выгодный вариант. Это обуславливается минимальным количеством техники, что требуется для выполнения работы. А также в процессе участвует совсем немного специалистов. Полноценная рабочая бригада для работы не требуется.

Прайс на услуги фиксирован, но точную стоимость затрат не рассчитать без предварительного составления проекта. Для получения более подробной информации позвоните в нашу компанию, чтобы уточнить отдельные вопросы или заказать услуги.

В качестве альтернативы прокола рассматривают подземные коммуникации, которые устанавливаются посредством рытья траншеи. В этом случае существуют риски повредить другие инженерные коммуникации, поскольку эксплуатация буровой установки характеризуется предельной аккуратностью и точностью в отличие от ковша специального оборудования.

Кроме того, прокладка труб бестраншейным способом обойдется на 30-40% дешевле. Здесь бурение направляется сразу в то место, где впоследствии располагаются трубы. Не выполняются дополнительные бесполезные работы, и, как следствие, они не оплачиваются.

Если вам необходимо уточнить цену прокола водопровода под землей  в Иркутске, звоните нашему инженеру, Андрею Королеву, в офис по телефону +7 3952 95-00-89

Бестраншейная прокладка труб и подземных коммуникаций | Cтроительство трубопроводов

Главная / Бестраншейная прокладка труб и строительство трубопроводов

Добро пожаловать в мир без траншей - мир гнб  и проколов!

Предлагаем свои услуги в прокладке подземных коммуникаций бестраншейным методом.


Специализированная техника и опытные специалисты позволяют нам прокладывать подземные инженерные коммуникации методом гнб (горизонтальное направленное бурение) и методом контролируемого прокола грунта (мини установка прокола).

Прокладка подземных труб различного назначения без траншей - управляемое горизонтальное направленное бурение под дорогой, под домом, под рекой, под лесом, под благоустройством наш основной вид работ.

                        !!! Зима-  гнб и прокол  !!!

                        Мини прокол от 20 000р!!!

                               гнб от 40 000р!!!



Предлагаем Вашему вниманию следующие виды работ по бестраншейной прокладке наружных инженерных коммуникаций:

Прокладка трубопроводов под землей методом:

Строительство наружных подземных коммуникаций способом направленного бурения и мини  прокола грунта позволяет проводить работы:

  • В условиях города (большое количество действующих инженерных сетей и дорог), плотная застройка.
  • Под автомагистралями, железными дорогами, дамбами, реками и другими естественными и искусственными преградами.  подробнее
  • В дачных и коттеджных поселках, сохраняя ландшафт и охраняя покой соседей. подробнее
  • В стесненных условиях , например между забором и дорогой, соседними домами, работа в подвале и погребе и т.д..
  • Круглогодично (зима - лето).подробнее

На нашем счету следующие города, где была осуществлена бестраншейная прокладка труб методом ГНБ и прокола: Долгопрудный, Барково, Реутов, Железнодорожный, Домодедово, Талдом, Подольск, Тула, Ярославль, Королев, Ликино Дулево, Климовск, Щелково, Серпухов, Ивантеевка, Пушкино, Красноармейск, Люберцы, Краснозаводск, Павловский Посад,  Дмитров, Химки, Балашиха, Запрудня, Дубна, Видное, Зеленоград, Кубинка, Кашира, Нарофоминск, Руза, Хотьково, Загорянка, Воскресенск, Сергиев Посад, Монино, Икша, Ногинск, Старая Купавна, Поварово, Софрино, Яхрома, Ступино, Александров, Тутаев, Чехов, Электросталь, Фряново, Фрязино, Орехово Зуево, Москва (выполнено более 200 подземных переходов), Черноголовка. А также  поселения, поселки, такие как: Левково, Подосинки, Ватутинки, Мураново, Лесной, Барвиха, Лесные Поляны, Пестово, Кишкино, Новоивановское, Марфино, Толстопальцево, Медвежьи озера, Алабино, Никифорово, Раздоры, Развилка, Рассказовка, Соколово, Тишково, Московский, Комягино, Ельдигино. Николина гора, Барково, Горки, Бахчиванжи, Заветы Ильича, Клязьма, Лепешки, Путилово, Мураново, Пестово, Тарасовка, пос. Биокомбинат, Ямкино, Правда, Буньково, Кудиново, Зевалово,    и многие  другие.

 Очень актуальна прокладка наружных инженерных сетей под землей  методом прокола и гнб частным хозяйствам. Практически в каждое из них необходимо провести или поменять подземный водопровод, вывести напорную или самотечную канализацию, ввести электро кабель, или футляр под газопровод. Вокруг соседи, рядом дорога, озеро или река, лес или овраг, то есть стесненные условия для прокладки инженерных коммуникаций траншейным способом.  Прокладка коммуникаций  методом горизонтально направленного бурения (гнб) или прокол грунта установкой мини прокола остаются единственным способом строительства Ваших подземных сетей.

Позволят избежать серьезных затрат!

 Сохранить дорогу, постройки, окружающий ландшафт! Сохраняя нервы себе и соседям!

В случае наложения жестких требований недопущения нанесения ущерба ландшафту и окружающей среде бестраншейные технологии являются единственным способом проведения работ по устройству инженерных коммуникаций (трубопроводов).

Сейчас стоимость без траншейной прокладки методом гнб и прокола сравнялась, и даже зачастую стала дешевле работы землекопа с лопатой. Особенно это заметно при прокладке водопровода и тех коммуникаций, которые залегают на глубинах 1,5м и ниже. Цена направленного бурения при достаточных объемах работ может составлять 1000р за погонный метр проложенной трубы. При этом, после работы максимум что требуется, так это минимальное благоустройство в месте, где стояла техника гнб и в точке присоединения проложенного трубопровода.

 Продаем запчасти, узлы, агрегаты с разбора установки гнб Навигатор Вермеер D 18*22. 2005г.в.

Гибкая ценовая политика и индивидуальный подход к каждому Клиенту,







+7 963 634-42-59  Сергей
+7 963 616-02-81  Александр
  E-Mail: [email protected]





Работам с юридическими лицами

Работаем с физическими лицами









Бестраншейная прокладка водопровода: подготовка и варианты работ

На чтение 7 мин.

При прокладке труб для водопровода, часто возникают проблемы, связанные с преодолением искусственных препятствий. К ним относятся автомобильные и железные дороги, теплотрассы, канализации, коммуникации, жилые постройки, заглубленные заборы, колодцы и т.д. Чтобы обойти эти препятствия, не проводя полномасштабных раскопок (например, с перекрытием дорог), можно воспользоваться бестраншейной прокладкой водопровода.

Бестраншейная прокладка водопровода

Методы бестраншейной прокладки труб

Этот способ получил широкое распространение в Европе. Связано это со множеством преимуществ:

  1. Экономичность. В отличие от классического проведения земельных работ, бестраншейная прокладка дешевле в несколько раз.
  2. Скорость выполнения работ. По этом показателю классический способ проигрывает вдвое.
  3. Глубина. Трубопровод можно проложить на глубине до 25 метров.
  4. Использование этого способа не требует перекрытия дорог, не мешает жильцам свободно перемещаться по дворовой зоне, не разрушает микроклимат в почве.

Любой из способов также зависит от типа грунта, диаметра укладываемой трубы и того, до куда ее нужно уложить. Есть несколько основных вариантов выполнения подобных работ:

  1. Прокол грунта. Когда трубы необходимо проложить на глинистой или суглинистой почве, выбирают этот способ. С его помощью можно укладывать трубопровод диаметром до 15 см.
  2. Санация. Этот метод можно разделить на реновацию и релайнинг. Релайнинг, это способ установки новой пластиковой трубы в старую металлическую. Следовательно, полипропиленовая должна быть меньше диаметром, чем старая. Он используется в случаях незначительных повреждений трубопровода. Если же его определенный участок полностью вышел из строя, используется метод реновации. Он подразумевает полную замену узла или секции. Когда других решений, кроме замены части трубопровода, нет, выполняется реновация.
  3. Продавливание почвы. Такой метод используют на песчаных и рыхлых грунтах. С его помощью можно проложить трубы большого диаметра.
  4. Горизонтально-направленное бурение. Универсальный метод. Используется на любых типах почвы. Выполняется с помощью буровых машин.

Специальное оборудование

Бестраншейная прокладка водопровода, подразумевает под собой использование специального оборудования и машин. Без него, пробурить отверстие, например под автомобильной дорогой невозможно (кроме наружного перекапывания).

Благодаря использованию специального оборудования, работы могут проводиться в любое время года с любыми типами грунта.

Варианты использования и виды оборудования:

  1. Насосно-домкратный агрегат – позволяет сделать скважину, минуя все препятствия. В комплекте должны быть гидравлическая станция, расширитель, штанги и режущие головки.
  2. Гидравлическая станция – устройство обеспечивающее силовое воздействие с помощью гидроцилиндра. Средняя мощность – 36 т.
  3. При гидропроколах, используют специальные устройства, которые бьют мощной направленной струей воды. Применяется на песчаных грунтах. С применением такого оборудования можно укладывать трубы диаметром до 50 см. Длина трубопровода ограничивается 30 м.
  4. Виброоборудование работает по принципу продавливания. Установки применяемые в данном способе, имеют ударно-вибрационно-вдавливающий принцип действия. В этом случае диаметр труб такой же, как и при гидропроколах. Но длина скважины увеличивается вдвое (60м).
  5. Также используется дополнительное оборудование. Это могут быть машины с манипуляторами, сварка, генераторы, растворно-смесительные узлы.

Подготовительные работы перед прокладкой трубопровода

Чтобы правильно и беспрепятственно проложить трубу, необходимо подготовить место проведения работ:

  1. Нужно составить маршрут прохождения коммуникаций. В этом случае учитываются типы грунтов, возможные препятствия на пути, длина и глубина скважины. Опытные строители рекомендуют при составлении проекта, стараться допускать как можно меньше изгибов (они считаются проблемными участками).
  2. Требуется рассчитать уклон, под которым будет уходить в землю скважина. Это зависит от возможных препятствий на его пути. Когда глубина, длина и уклон известны, выбирается способ проведения работ. В зависимости от него, подбирается соответствующее оборудование.
  3. Когда проект и план действий составлены, начинается подготовка самого места. Происходит разметка рабочих зон. Отмечаются приемный и стартовый котлованы. После разметки, рабочие должны их выкопать на определенную глубину (в зависимости от глубины трубопровода). Если грунт сыпучий, стенки котлованов нужно укрепить досками или щитами. Это мера безопасности от возможных обрушений. В них устанавливаются лестницы, для беспрепятственного доступа на заданную глубину. Для дополнительной безопасности, рабочая территория должна быть огорожена.
  4. После все проведенных мер, на строительную площадку завозится оборудование для бурения. Установки помещаются в котлованы, устанавливаются все необходимые детали и механизмы. После этого, проводится проверка оборудования и основных деталей на их работоспособность. К станции подключается гидравлический насос.

По окончании подготовки, производятся основные этапы работы.

Варианты выполнения бестраншейной прокладки

Для того чтобы проложить систему водоснабжения, можно воспользоваться четырьмя способами:

  1. Замена поврежденных участков или установка новой трубы внутри старой.
  2. Продавливание грунта для установки трубы.
  3. Горизонтально-направленное бурение. С его помощью можно бурить самые длинные каналы, тип грунта не имеет значения.
  4. Прокол грунта.

Санация

Применяя санацию, нет необходимости бурить новую скважину. Можно поместить новую пластиковую трубу внутри изношенной старой, или заменить определенный участок трубопровода полностью.

Этапы работ:

  1. С краев рабочего участка, роются два углубления размерами около 2х3 м.
  2. В стартовом котловане устанавливаются рабочие штанги, расширительные ножи и другие детали.
  3. В финишном котловане закрепляются гидравлические домкраты.
  4. Процесс протягивания. Он длится до тех пор, пока расширительный нож не дойдет до котлована с домкратами.
  5. Старые трубы очищаются и расширяются, освобождая место для установки новых.

Продавливание

При этом способе, в землю вдавливается труба открытым концом. После проведения всех работ, она очищается вручную или с использованием специальных устройств.

Проведение работ:

  1. Копается углубление.
  2. В углубление устанавливаются гидравлически домкраты.
  3. Первая часть трубы закрепляется на установке. Домкраты начинают продавливать ее в землю. Постепенно добавляются остальные звенья трубопровода.
  4. Земля извлекается с помощью ударных аппаратов.

Горизонтально направленное бурение

Горизонтальное бурение является универсальным способом при работе с любыми типами грунта. У этого способа самое большое количество преимуществ перед другими, но он является самым энергозатратным.

Работы можно разделить на 3 этапа:

  1. Буровая машина начинает пробивать грунт с помощью гибкой штанги и буровой головки, сделанной из твердых сплавов.
  2. После прохождения головки до финишной точки, вместо нее устанавливается расширитель, с помощью которого диаметр канала доводится до нужного диаметра трубы.
  3. Установка трубы. Она зацепляется за штангу и протягивается вслед за расширительным наконечником.

Прокол грунта

Метод прокола чаще всего применяется на суглинистых или глинистых типах почвы. Он подходит как для установки систем водоснабжения, так и для канализации. У этого способа есть ограничение по длине канала до 60 м.

Выполняется прокол так:

  1. До начала будущего трубопровода разрывается котлован. На его дне устанавливаются гидравлические домкраты.
  2. На поверхности закрепляется насос, подающий вниз воду.
  3. В углубление подается передаточный шомпол. Он может не совпадать с диаметром трубы.
  4. Сам прокол выполняется с помощью шомпола. После того как он вошел на определенную глубину, в него вставляют металлический стержень, с помощью которого продолжают продвижение в почве.

Теплоизоляция системы канализации

Перед укладкой канализационной трубы, необходимо принять меры по ее теплоизоляции естественным путем (в грунте), или используя утеплители. Определяется глубина промерзания почвы в данном регионе, трубы устанавливаются на 30-50 см ниже этого уровня, что предотвращает замерзание жидкостей в трубах до состояния льда. Если точно определить глубину промерзания не представляется возможным, трубы дополнительно утепляются.

В качестве утеплителей используют различные материалы, которыми “укутывают” трубы, или можно приобрести уже утепленные трубы. В местах с большими отрицательными температурами, магистраль оснащается разогревающим кабелем. Он укладывается по всей длине канала.

Нельзя использовать утеплитель не обработанный гидроизоляций. Материал теряет свои свойства, при попадании в него влаги.

Не обязательно рыть глубокие траншеи, чтобы уложить трубопровод. Можно воспользоваться специальной техникой, сократив количество земельных работ, и удешевив весь процесс.

Горизонтальное направленное бурение - ГНБ в СПБ, прокладка труб, прокол под дорогой, гнб бурение

Различные по протяженности и применению трубопроводы, проложенные по технологиям ГНБ в СПб, не редкость. Городское и пригородное строительство северной столицы использует метод горизонтального направленного бурения (ГНБ) для прохождения коммуникаций через автомобильные трассы, железнодорожные пути, сложные природные рельефы. Технологии неразрушающего обхода фундаментов зданий или существующих инженерных сетей, применяются коммунальными хозяйствами (при реставрации водопроводов, канализации), строителями жилых районов и пригородных поселков.

ГНБ в СПб не имеет альтернатив при строительстве коммуникаций, пересекающих междугородные автомобильные магистрали, железные дороги, подводящие пути крупных промышленных предприятий.

К основным видам наших услуг относится прокладка коммуникаций методом ГНБ: трубопровода, кабеля связи, телефонных линий. Для протяжки под землей плетей и футляров для кабелей, используются различные технологические варианты. Выбор метода закрытой прокладки (микротоннелирования, продавливания, прокол под дорогой, бурошнекового бурения) производится только после обследования магистрали.

Горизонтальное направленное бурение проколом, со значительным заглублением коммуникации, требует ряда последовательных операций:

обследования трассы > экспертизы грунтов > создания индивидуального проекта > расчета сметы > подготовки площадки > доставки бур. машин > пробуривания пилотной скважины > расширение тоннеля > протяжки трубы > благоустройства рабочей территории.

Для коротких участков возможна прокладка труб методом ГНБ прокола без применения сложных механизмов. Техника прокола, использующая два котлована (стартовый и финишный), удобна для пересечения поднятых над рельефом железнодорожных насыпей, автомагистралей. Придорожные территории позволяют организовать рабочие площадки без дополнительных земляных работ.

Горизонтальное бурение позволяет прокладывать трубопроводы, различные сети с произвольным количеством параллельных плетей, диаметром труб до 85 см. Работы ведутся на грунтах любого типа (супесях, глинах, песках, суглинках). Непроходимые участки скальных выходов или подземных вод выявляются на этапе изыскания и обходятся при проектировании трассы.

Процесс Горизонтального направленного бурения (видео)



Выгоды от сотрудничества с опытной фирмой

Главным направлением нашей компании стала прокладка ГНБ в СПБ. Значительный опыт и портфель выполненных сложных проектов позволяют нам гарантировать качество проектирования, устройство ГНБ в любых рельефах, городских условиях или на плотно застроенных производственных территориях.

Для сложных объектов наша ГНБ компания в СПб обеспечена всем необходимым:

  • опытными проектировщиками;
  • парком бурильных машин;
  • квалифицированными операторами установок
  • знанием современных методик.

Кроме горизонтального бурения, фирмой освоены дополнительные услуги: телевизионная диагностика трубопроводов,   гидродинамическая промывка канализации.

Поддерживая завоеванную репутацию, предприятие «ИКП» не допускает рекламаций. Заказав ГНБ бурение у нас, вы сумеете решить коммуникационные проблемы в короткие сроки, с гарантированным качеством.

Прокладка трубопровода бестраншейным способом

Традиционно подземные коммуникации прокладывают траншейным способом. Необходимо выкапывать верхний плодородный слой почвы и зеленые насаждения. Если работы переходят дорогу, необходимо также разрушить асфальтовое покрытие, тем самым остановив весь транспортный поток, пока работы не будут полностью завершены. В результате стоимость строительных работ увеличивается, а срок выполнения увеличивается на

.

Преимущества бестраншейного метода

Бестраншейная прокладка коммуникаций позволяет не только избежать разрушения верхнего плодородного слоя почвы, но и снизить расход материальных ресурсов и количество персонала, необходимого для выполнения работ.Природа не пострадала.

Зимой рытье траншей очень сложно из-за промерзания грунта, а бестраншейный метод позволяет легко укладывать трубы. Возможна прокладка труб ниже уровня промерзания земли.

Работа, проводимая на небольшой площади, не требует использования специального оборудования. Труба удерживается под дорогой специальным цилиндром. Цилиндрический наконечник прикреплен к стержню, длину которого можно увеличивать. Земля удаляется вручную. На сайтах с большим объемом работ используется особая техника.

Различные способы укладки без траншеи

Бестраншейная технология весьма универсальна. Коммуникации любого типа, диаметра и толщины стенки можно разводить закрытым способом.

Специалисты выделяют несколько способов укладки труб

  • Санитарная обработка.
  • Поддомкрачивание или проталкивание труб.
  • Набивка труб.
  • Горизонтально-направленное бурение

Как ремонтируют трубопроводы

Санация коммуникаций может осуществляться двумя способами.

  1. Скольжение
  2. Разрыв трубы.

Во время скольжения старая труба остается целой. Предварительно очистив отверстие для трубы от мусора, рабочие помещают новую трубу меньшего диаметра внутрь существующих коммуникаций. Похоже на «слоеный пирог». Новое сообщение защищено старой трубой. Даже при высоком уровне износа дополнительный слой металла, бетона или керамики не помешает для защиты от повреждений и разрушения.

Разрыв труб включает в себя полное разрушение старых коммуникаций и укладку новых труб на уже существующую скважину.Мусор не извлекается, а плотно утрамбовывается в почву и используется в качестве защитного укрытия.

Поддомкрачивание или проталкивание труб

Подземная прокладка труб может производиться трубно-домкратным способом. Для прокола глинистых грунтов используется специальное оборудование. Работа ведется с помощью специального гидравлического домкрата, скорость движения труб увеличивается за счет особой вибрации.

Толкание труб - вариант метода для рыхлых и пластичных грунтов.Для прокола используется направленный поток воды. Специальная водяная скважина промывается водой.

Набивка труб

Для трамбовки можно использовать любые трубы, но обычно для прокладки больших стальных труб. На поперечном сечении монтируются специальные гидравлические домкраты. Вы можете форсировать трубу на ограниченное количество метров. Обычно общая длина трамбовки труб не превышает 100 метров.

HDD метод

Наиболее эффективным бестраншейным методом является горизонтально-направленное бурение.Для бурения необходимо использовать оборудование ГНБ. Вы можете заказать надежные установки горизонтально-направленного бурения в компании FORWARD.

HDD процесс разделен на 3 части:

  1. Предварительное растачивание
  2. Обратный поток
  3. Укладка труб

Станок ГНБ со специальным направленным сверлом, позволяющим производить пилотное растачивание. Навигационный зонд помещается внутри бурового долота.

Перед началом следующего шага необходимо заменить сверло на специальную развертку.Диаметр расточки большой, обратный поток можно проводить несколько раз, последовательно увеличивая размер развертки.

Для удобства и облегчения процесса укладки труб диаметр просверливаемого отверстия должен быть больше диаметра прокладываемой трубы. Буровой раствор используется для уменьшения трения в горизонтальном канале.

HDD - реальный способ сэкономить

Для качественного бурения необходимо использование высококлассного оборудования ГНБ. Вы можете заказать надежные установки горизонтально-направленного бурения в компании FORWARD.Все машины с ГНБ делятся на 2 типа:

  • Самоходные ГНБ на гусеничном ходу.
  • Установки ГНБ несамоходные. Этот тип машин перемещается краном.

Стальные гусеницы вызывают повреждение дорожного покрытия. В городских условиях удобно использовать гусеницу из резины или с резиновыми вставками (башмаками).

Если установка ГНБ приобретена для работы в холодное время года, то необходимо выбрать соответствующее оборудование с системой подогрева двигателя и гидравлического масла.Тогда проблемы запуска даже в самые сильные морозы можно нивелировать.

У меня пробита подземная труба. Могу ли я отремонтировать его, не раскапывая свою собственность?

Протекающая или корродированная подземная труба - верный признак серьезной проблемы с водопроводной системой жилого дома. Независимо от типа водопровода, его необходимо отремонтировать, чтобы избежать серьезных последствий для здоровья и окружающей среды. К счастью, у опытных сантехников есть хитрые приемы, позволяющие отремонтировать трубу, не перекопав весь двор.Узнайте больше ниже, а затем запланирует услуги по прокладке трубопроводов с одним из опытных сантехников Wind River Environmental.

Бестраншейный ремонт труб

Бестраншейный ремонт трубопровода - это один из популярных способов ремонта сломанной подземной трубы профессиональными сантехниками. Этот метод включает в себя определение точки доступа к трубе, вставку полимерного или акрилового материала для заплаты и маневрирование им в месте, где находится трещина или повреждение. Сантехники могут сначала пропустить через трубу видеокабель, чтобы точно определить местонахождение проблемы.Этот процесс быстрый и доступный и требует только ремонта потрескавшихся участков.

Замена футеровки подземных труб

Еще одна технология, которую сантехники могут использовать для ремонта сломанной подземной трубы, - это перебазировка. Если существующая труба имеет достаточно широкий диаметр, сантехники могут вставить в трубу новый вкладыш. Этот метод подходит для труб с трещинами, поломками или смещением. Футеровка труб застывает на месте и может использоваться для ремонта труб из глины, чугуна, ПВХ, ПНД или бетона.Этот процесс герметизирует соединения и небольшие зазоры, в которые могут проникнуть корни деревьев. Это также создает гладкую поверхность, по которой может течь вода.

Горизонтальное растачивание

Горизонтальное бурение - это еще один способ, с помощью которого опытные сантехники могут отремонтировать или заменить сломанную подземную трубу, не раскапывая вашу собственность. Сломанная труба обнаруживается, а сломанные участки удаляются посредством горизонтального бурения. Затем направляющие штанги под руководством специальных камер доставляют новую секцию трубы на место.Клейкие смолы смешиваются на месте и пропитываются новой трубой для герметизации стыков. Требуется только одна точка доступа и при таком способе ремонта не делается траншеи.

Каждый метод бестраншейного ремонта труб обеспечивает минимальные неудобства для вашего имущества и быстрое завершение проекта. Для получения дополнительной информации о ремонте водопроводных труб в аварийных подземных условиях перейдите в Pipelining Services или вы можете связаться с Wind River Environmental или запросить нашу специализированную службу .

Гравий под твердой дренажной трубой?

Гравий под твердой дренажной трубой? - Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange - это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 13к раз

Я устанавливаю дренажную систему на своем участке, включая 12-дюймовые водосливные бассейны в низинах с одной стороны дома и под водосточными трубами.Вероятно, вы собираетесь использовать легкую прочную дренажную трубу, например, http://m.homedepot.com/p/4-in-x-10-ft-Triplewall-Pipe-Solid-4550010/100135310

Я часто вижу, как люди кладут гравий под трубу и дальше. Это полезно только для перфорированной трубы или есть причина сделать это и для сплошной трубы? Например, для заглубленного ПВХ не требуется подстилка из гравия? Должны ли сливные ящики быть на гравийной подушке?

Создан 09 окт.

Хашамим

11311 золотых знаков11 серебряных знаков33 бронзовых знака

1

Что дает гравий: Гравий позволяет построить дренажный уклон трубы и обеспечивает дополнительную дренажную среду на случай утечки.В коммерческих проектах мы указываем, что дренаж начинается с перфорированной трубы, а затем укладывается в основной дренаж, который не имеет перфорации, и мы требуем, чтобы гравий был пронизан повсюду в качестве вторичного дренажного пути.

Зачем нужен дополнительный дренаж в гравий: Если соединение труб имеет дефект или если земля смещается, на трубе может образоваться трещина. Если засыпать трубу непосредственно почвой, вода будет собираться на трубе и почве, и ей некуда будет деваться. Такой сбор воды сделает почву насыщенной, вызовет дополнительные проблемы и проникновение воды.Гравий позволит воде стекать из трубы по пути наименьшего сопротивления в направлении трубы к водостоку.
