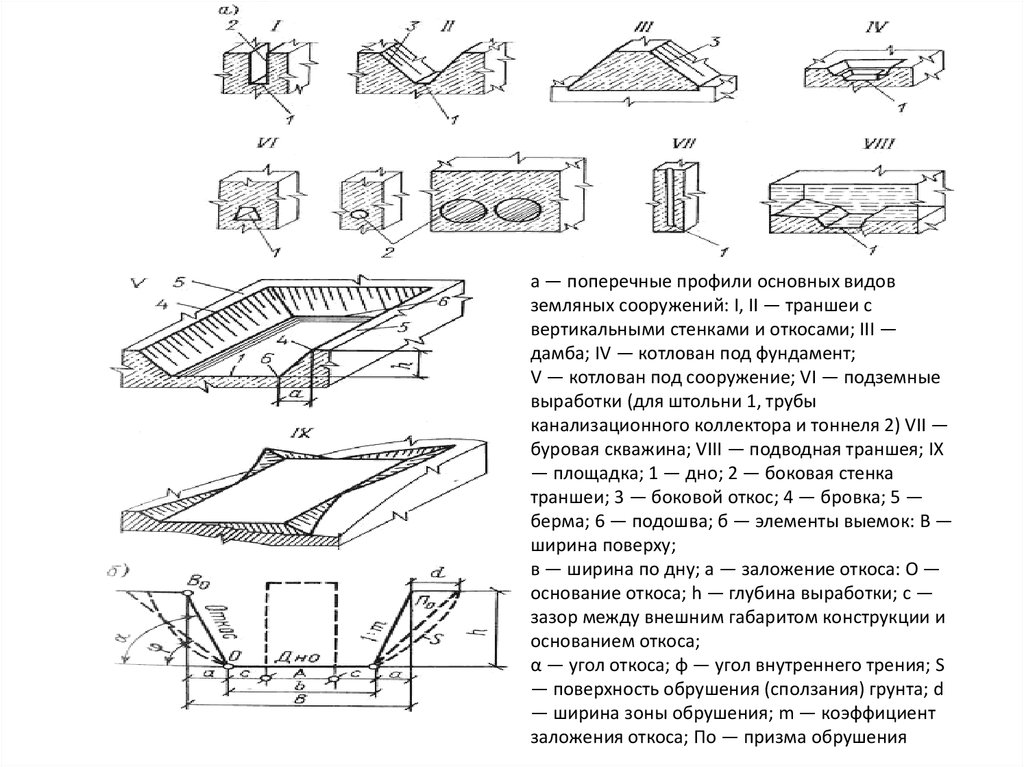

Производство земляных работ снип: СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»

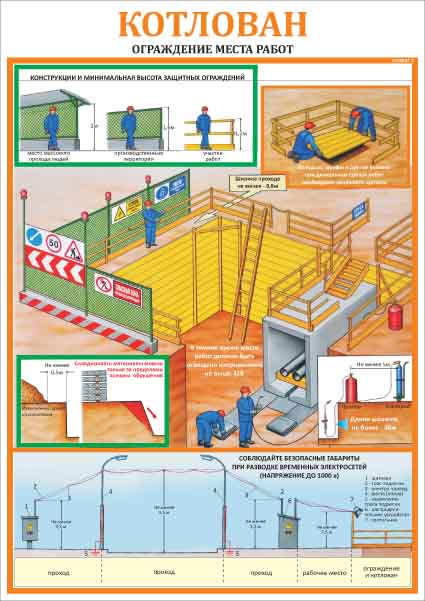

СНиП 3.02.01-87. Земляные работы в прочих особых условиях
1. Производство земляных работ на болотах с несущей способностью грунтов менее 0,3 МПа в забоях, на временных дорогах и по поверхности отвалов по указаниям проекта должно осуществляться после выполнения ряда мероприятий, обеспечивающих работу и проезд строительной техники и транспорта (подсыпка дренирующего слоя грунта, применение геотекстильных материалов и др.). При отсутствии в проекте соответствующих указаний толщина подсыпки из дренирующих грунтов должна приниматься не менее 0,5 м и уточняться в процессе производства работ.
2. Режим возведения насыпи на слабом основании должен устанавливаться проектом.
3. При использовании слабых грунтов (по СНиП 2.05.02-85) в качестве оснований дорог и площадок дерновый слой удалять не следует.
4. При возведении насыпей на слабых грунтах, а также при наличии уклонов дна болота на характерных участках по согласованию с заказчиком и проектной организацией следует устанавливать поверхностные и глубинные марки для проведения наблюдений за деформациями насыпи, а также уточнения фактических объемов работ.
5. Производство земляных работ в сухой период года в засушливых районах на засоленных грунтах – в таких случаях в проекте организации строительства должно быть предусмотрено дублирование трасс временных дорог.
6. Верхний слой засоленного грунта толщиной не менее 5 см должен быть удален с поверхности основания насыпи, резервов и карьеров.
7. При производстве земляных работ в районах подвижных песков в проекте организации строительства должны быть предусмотрены мероприятия по защите насыпей и выемок от заносов и выдувания на период строительства (порядок разработки резервов, опережающее устройство защитных слоев и др.).
Защитные от выдувания слои из глинистого грунта поверх песка следует укладывать полосами с перекрытием на 0,5—1,5 м, в связи с чем в проекте необходимо предусматривать дополнительный объем грунта в размере 10—15 % общего объема защитного слоя.
8. При возведении насыпей в районах подвижных песков потери грунта на выдувание следует принимать в проекте с учетом эффективности предусмотренных мероприятий против выдувания по данным аналогов или специальных исследований, но не более 30 %.
9. При устройстве насыпей и обратных засыпок в засушливых районах допускается использовать для увлажнения грунта минерализованную воду при условии, что суммарное количество растворимых солей в грунте после уплотнения не будет превышать допустимых пределов, установленных проектом.
10. В проекте организации строительства на оползнеопасных склонах должны быть установлены: границы оползнеопасной зоны, режим разработки грунта, интенсивность разработки или отсыпки во времени, увязка последовательности устройства выемок (насыпей) и их частей с инженерными мероприятиями, обеспечивающими общую устойчивость склона, средства и режим контроля положения и наступления опасного состояния склона.
11. Запрещается производство земляных работ на склонах и прилегающих участках при наличии трещин, заколов до выполнения соответствующих противооползневых мероприятий.
В случае возникновения потенциально опасной ситуации все виды землных работ следует прекратить.
Возобновление работ допускается после полной ликвидации причин опасной ситуации с оформлением соответствующего разрешительного акта.
Наша группа в Telegram
Быстрая связь с редакцией в WhatsApp!
Теги: Законодательство
Заметили ошибку? Выделите участок текста и нажмите Ctrl+Enter, чтобы оповестить редакцию сайта.
СП 45.13330.2012 ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ (СНиП 3.02.01-87)
Компоненты, модули, шаблоны и другие Расширения
|
Область применения Настоящий свод правил распространяется на производство и приемку: земляных работ, устройство оснований и фундаментов при строительстве новых, реконструкции и расширении зданий и сооружений. |
||
|
Содержание 1 Область применения 6.2.3 Подготовка территории под застройку гидронамывом 7 Насыпи и обратные засыпки 8 Земляные работы в особых грунтовых условиях 9 Взрывные работы в грунтах 10 Экологические требования к производству земляных работ 11 Фундаменты мелкого заложения 12 Свайные фундаменты, шпунтовые ограждения, анкеры, нагели 12.1 Погружаемые сваи, сваи-оболочки, шпунт 12.2 Набивные, буронабивные и буровые сваи 12.3 Буроинъекционные сваи 12.4 Сваи, устраиваемые непрерывным полым шнеком (НПШ) 12.5 Сваи в многолетнемерзлых грунтах 12.6 Ростверки и безростверковые свайные фундаменты 12.7 Прием и контроль качества изготовления свайных фундаментов 12.8 Грунтовые инъекционные анкеры 12.9 Нагели 13 Опускные колодцы и кессоны 14 Сооружения, возводимые способом «стена в грунте» 14.1- Общие требования 14.2 Устройство «стены в грунте» из буровых свай  3 Устройство траншейной «стены в грунте»14.4 Устройство противофильтрационной завесы 15 Гидроизоляционные работы 16 Закрепление грунтов 16.1 Общие положения 16.2 Химическое закрепление грунтов 16.3 Цементация грунтов 16.4 Цементация грунтов инъекцией в режиме гидроразрывов 16.5 Цементация грунтов по струйной технологии 16.6 Цементация грунтов по буросмесительной технологии 16.7 Термическое закрепление грунтов 17 Уплотнение грунтов, устройство грунтовых подушек и предпостроечное уплотнение слабых водонасыщенных грунтов 17.1 Уплотнение грунтов, устройство грунтовых подушек 17.2 Предпостроечное уплотнение слабых водонасыщенных грунтов 18 Армирование грунтов 18.1 Общие положения 18.2 Армирование грунта геотекстилем 19 Искусственное замораживание грунтов Приложение А (справочное) Виды контроля качества, термины и определения Приложение Б (рекомендуемое) Примерный перечень скрытых работ при производстве земляных работ, оснований и фундаментов Приложение В (рекомендуемое) Определение крутизны откосов временных выемок в однородных немерзлых грунтах Приложение Г (обязательное) Опытное уплотнение грунтов естественного залегания и грунтовых подушек Приложение Д (обязательное) Выбор типа молота для забивки свай и шпунта Приложение Е (обязательное) Выбор типа вибропогружателя для погружения свайных элементов Приложение Ж (справочное) Основные машины и оборудование для уплотнения грунтов Приложение И (справочное) Технические требования при производстве работ по защите котлована от подземных вод Приложение К (обязательное) Указания:по особенностям производства гидромеханизированных работ по устройству земляных сооружений, штабелей и.  Приложение Л (обязательное) Указания по особенностям производства работ по предпостроечному уплотнению толщ слабых водонасыщенных грунтов Приложение М (справочное) Технические требования при устройстве насыпей и обратных засыпок Приложение Н (справочное) Технические требования при уплотнении грунтов Приложение П (обязательное) Технические требования при закреплении грунтов |
||
|
СКАЧАТЬ |
||
2.1 Разработка грунта способом гидромеханизации
- Назад
- Вперёд
Расчет земляных работ с помощью электронной таблицы | Метод сетки
Существует множество способов оценки земляных работ, три из которых обсуждаются в отдельной статье здесь.
Два обсуждаемых метода могут быть реализованы без использования программного обеспечения: метод сетки и метод поперечного сечения. В этой статье показано, как рассчитать выемку и засыпку земляных валов с помощью метода сетки (есть отдельный блог, в котором объясняется, как использовать метод поперечного сечения). Используя только ручку, бумагу и бесплатную электронную таблицу, мы покажем вам, как записывать и вводить данные, обновлять электронную таблицу для расчета объемов выемки и заполнения земляных работ.
Для начала вам необходимо загрузить эту таблицу:
Загрузить таблицу
Обзор метода сеткиМетод сетки позволяет вам оценить объемы выемки и засыпки проекта земляных работ путем рационализации участка в виде сетки. клеток. Выемку и насыпь для каждой ячейки можно рассчитать отдельно, а затем каждую ячейку насыпи можно сложить вместе и каждую вырезанную ячейку, чтобы получить общую выемку и насыпь.
Объем каждой ячейки сетки оценивается по формуле:
V i = A i * (P – E)
Объем (V) ячейки сетки ( i) равно площади (A) клетки, умноженной на по разнице между средним существующим уровнем грунта (E) и средним предлагаемым уровнем грунта (P).
E = Средняя существующая высота в четырех углах ячейки.
P = Средняя предполагаемая высота в четырех углах ячейки.
(P – E) = Разница между существующей и предлагаемой
Умножить на площадь (A) ячейки сетки (i)
Затем все ячейки, имеющие отрицательную разницу (разрез), складываются вместе чтобы найти общий объем сокращения, и все продажи с положительной разницей (наполнение) складываются вместе, чтобы найти общий объем наполнения.
Чтобы найти нетто-объем , общий объем вычитается из общего объема заполнения, чтобы найти разницу для всего участка.
V i = A i * (P – E)
Объем (V) ячейки сетки ( i ) равно площади (A) ячейке, умноженной на разницу между существующим уровнем земли (E) и предполагаемым уровнем земли (P).
Что делает электронная таблица
Поскольку приведенную выше формулу необходимо повторить 10, если не 100 раз, чтобы получить оценку, рекомендуется использовать электронную таблицу для расчетов.
Электронная таблица:
- Вычисляет разницу между E и P для каждой вершины. Это написано серым цветом в каждой определенной ячейке.
- Затенение ячейки. Когда разница представляет собой положительное число, она становится синей для заполнения, а когда она отрицательная, становится красной для обрезки.
- Вычисляет среднее значение Cut/Fill для каждых 4 вершин. Это отображается во второй сетке, которую можно просмотреть, прокручивая лист вправо. ПРЕДУПРЕЖДЕНИЕ: Не редактируйте эту вторую сетку, она может удалить формулы, необходимые для создания расчетов.
- Вычисляет общий объем выемки, насыпи и полезный объем. Они показаны в таблице результатов.
Таким образом, таблица выполнит основную часть расчетов, но сначала нам нужно установить сетку на нашем плане участка и снять существующие (E) и предлагаемые (P) отметки.
ВАМ ПОТРЕБУЕТСЯ
• Печатная копия плана участка
• Очень тонкая ручка или механический карандаш
• (дополнительно) Калька/ацетатная бумага
• Метод сетки Кублы Электронная таблица
1. Распечатайте план участка: Распечатайте копию плана участка, убедитесь, что в нем определены существующие и предлагаемые уровни. Они известны как «планы аттестации»
2. Выберите единицы измерения и масштаб ваших квадратов сетки: Мой план представлен в метрических единицах, поэтому для сетки я использовал сантиметры (см). На плане должно быть написано, какого он масштаба. Вам нужно решить, насколько большой должна быть каждая ячейка сетки, а затем рассчитать, используя шкалу, размеры квадратов сетки в пространстве листа.
Например, если план 1:200, и вы хотите, чтобы квадраты сетки были 0,5 м в реальном мире, тогда ваши квадраты сетки должны быть 2,5 см в пространстве листа, так как 2,5 см x 200 = 500 см (0,5 м).
Когда вы решаете размер квадратов вашей сетки, важно учитывать компромисс между плотными сетками, которые являются более точными, но потенциально требуют очень много времени для заполнения, и более крупными сетками, которые менее точны и быстрее. Более подробно эта тема обсуждается в статье: Насколько точен сеточный метод для расчета объемов выемки и насыпи земляных работ?
3. Нарисуйте сетку: После того, как вы установили размер каждой ячейки, вам нужно нарисовать сетку по всему сайту. Для этого может быть удобным инструментом роликовая линейка, но и стандартная линейка тоже подойдет.
Вместо того, чтобы рисовать сетку прямо по плану участка, лучше сделать это на полупрозрачном листе, таком как ацетат. Таким образом, вы можете ошибиться и вам не придется печатать еще один план сайта.
Другой вариант — распечатать сетку, загрузив шаблон в автономном режиме.
4. Пометьте линии сетки: Вам также необходимо пометить линии оси X (не ячейки) от A до Z и линии оси Y от 1 ..2…3, чтобы ячейки соответствовали ячейкам в электронной таблице. мы используем для расчетов.
ПОЛЕЗНЫЙ СОВЕТ: Incompetech — отличный сайт для создания сеток любых размеров, которые можно скачать в формате PDF и распечатать.
При печати убедитесь, что ваша калька надежно выровнена, чтобы она не соскальзывала под углом и не печатала наклонные линии сетки (это случилось со мной при первой попытке).
5. Запишите высоты. После того, как вы установили сетку и наложили ее на план своего участка, вам нужно снять существующие (E) и предлагаемые (P) уровни и написать их рядом с каждой вершиной для каждого квадрата сетки. Пример, показывающий один из способов сделать это, есть на фото. Здесь важно использовать свою тонкую ручку или карандаш, чтобы убедиться, что вы можете вписаться в два уровня, и чтобы они оставались разборчивыми.
В этом примере отметки обозначены на плане горизонталями. Вы обнаружите, что планы обычно имеют контуры или точки, но иногда и другие элементы высоты, такие как строительные площадки или склоны. В результате часто бывает так, что нет точной отметки на линиях пересечения ячеек сетки. Поэтому вы должны экстраполировать как можно лучше. Например, если точка находится между двумя контурными линиями, вы можете просто взять среднюю точку между ними. Это не всегда легко, но в конце концов это оценка, иногда вам нужно использовать свои знания о посещениях мест и фотографиях, чтобы угадать высоты, которые не всегда четко обозначены в точках пересечения сетки.
Введите данные в электронную таблицу1. Откройте электронную таблицу и выберите вкладку «Пример метода сетки», чтобы увидеть пример.
Вы заметите, что этот лист защищен и не может быть изменен. Тем не менее, мы рекомендуем вам просмотреть этот лист, чтобы понять, как должна выглядеть готовая сетка, и обращаться к ней при вводе данных.
2. Откройте вторую вкладку под названием «Метод сетки». Здесь вы можете редактировать и вводить свои данные. (Пожалуйста, обратитесь к вкладке лицензии для изменения и повторного распространения условий.)
3. Введите единицы измерения и размеры квадратов сетки. Добавьте единицу измерения (например, метры, футы, ярды) и размеры ячеек сетки в мировом пространстве, например. 1 м x 1 м
Без этого вычисления не будут произведены.
4. Для каждой вершины сетки добавьте свои данные.
Одна ячейка электронной таблицы представляет одну вершину сетки. Для каждой вершины на сетке должны быть записаны существующие и предполагаемые высоты, и каждая ячейка может принимать два значения в существующем формате 9.высота 0012 / предлагаемая высота . Вершина — это точка пересечения линий сетки. Таким образом, вершина B2 в вашей ячейке сетки B2 в сетке электронной таблицы.
Ниже приведена диаграмма, показывающая, куда необходимо вводить данные.
5. Прочитайте свои результаты и сделайте свои оценки. После того, как все данные будут введены, у вас будут рассчитаны объемы выемки и насыпи в каждой ячейке сетки, а также чистый объем общих объемов для всей сетки. Теперь вы можете использовать эти данные для оценки стоимости вашего проекта.
Преимущества использования программного обеспеченияНесмотря на то, что электронная таблица с сеткой действительно ускоряет процесс расчета, вероятность человеческой ошибки во время такого упражнения высока, и процесс все еще требует очень много времени для получения точных результатов. Существует множество специализированных программных продуктов, которые могут рассчитать выемку и насыпь, и их полезно использовать либо для ускорения оценки, либо для двойной проверки результатов.
Программное обеспечение Kubla Cubed, которое мы разрабатываем, рассчитывает объемы выемки и насыпи с использованием TIN (нерегулярных треугольных сетей), которые обеспечивают более высокую степень точности, чем методы сетки или поперечного сечения, и за меньшее время.
Нажмите ниже, чтобы узнать больше и загрузить бесплатную версию Kubla Cubed (Lite), которую можно использовать для расчета выемки/насыпи, когда предлагаемый участок состоит из плоских участков.
Скачать Kubla Cubed (Lite)
