Поворотные соединения высокого давления

Поворотные соединения высокого давления — прямой вертлюг — устанавливаются для исключения усилия скручивания РВД между гидрошлангом и неподвижным узлом машины. Конструкция прямого вертлюга содержит износостойкие уплотнения, допускающие круговое вращения полукорпусов вращающегося соединения. Типовое применение вертлюга высокого давления — подключение гидросистемы к колонне манипулятора.

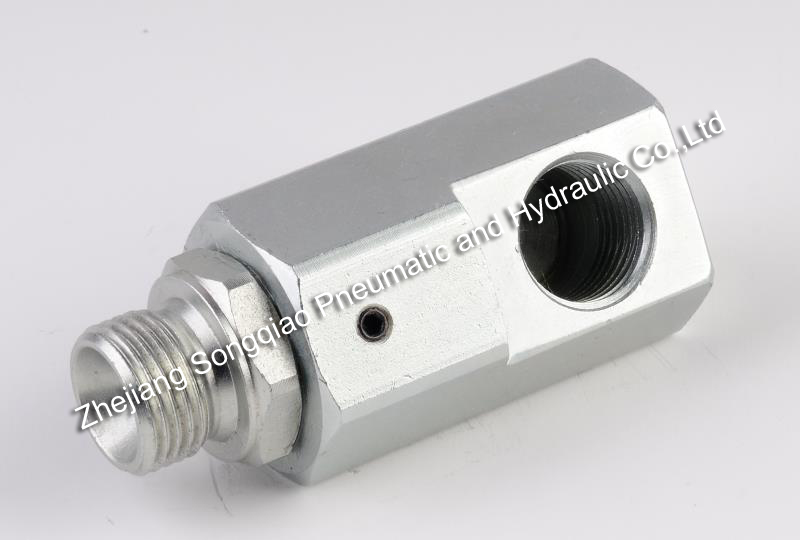

В случае особых условий монтажа гидросистемы возможно использовать угловой вертлюг.

Поворотные соединения высокого давления представленные на этой странице не подходят для скоростного и/или продолжительного вращения.
Поворотное соединение производится из углеродистой стали, имеет антикоррозийное покрытие. Вертлюг этой конструкции предполагает в качестве рабочей среды гидравлические жидкости.

В таблице показаны допустимые давления и скорость вращения для различных размеров вертлюга.

Код	Наименование для заказа	Поток макс л/мин	Р макс при вращении	Р макс Bar	Скорость вращения макс об/мин
G1050	вертлюг GGL 1/4″	25	200	400	212
G1060	вертлюг GGL 3/8″	35	200	400	173
G1070	вертлюг GGL 1/2″	60	150	300	160
G1080	вертлюг GGL 3/4″	100	150	300	120
G1090	вертлюг GGL 1″	180	100	300	100
G1091	вертлюг GGL 1. 1/4″	200	100	300	86
G1092	вертлюг GGL 1.1/2″	250	80	300	73

Код	Наименование для заказа	Резьба	L мм	L1 мм	L2 мм	S1 мм	S2 мм	D мм	Вес кг
G1050	вертлюг GGL 1/4″	BSP1/4″	42	61	11	19	30	33	0,206
G1060	вертлюг GGL 3/8″	BSP3/8″	44	66	14	24	34	37	0,264
G1070	вертлюг GGL 1/2″	BSP1/2″	47	71	15	27	36	40	0,338
G1080	вертлюг GGL 3/4″	BSP3/4″	50	80	19	34	45	49	0,546
G1090	вертлюг GGL 1″	BSP1″	57	90	21	41	50	54,5	0,910
G1091	вертлюг GGL 1. 1/4″	BSP1.1/4″	63	101	24	50	55	59,5	1,100
G1092	вертлюг GGL 1.1/2″	BSP1.1/2″	70	110	25	55	65	69,5	1,610

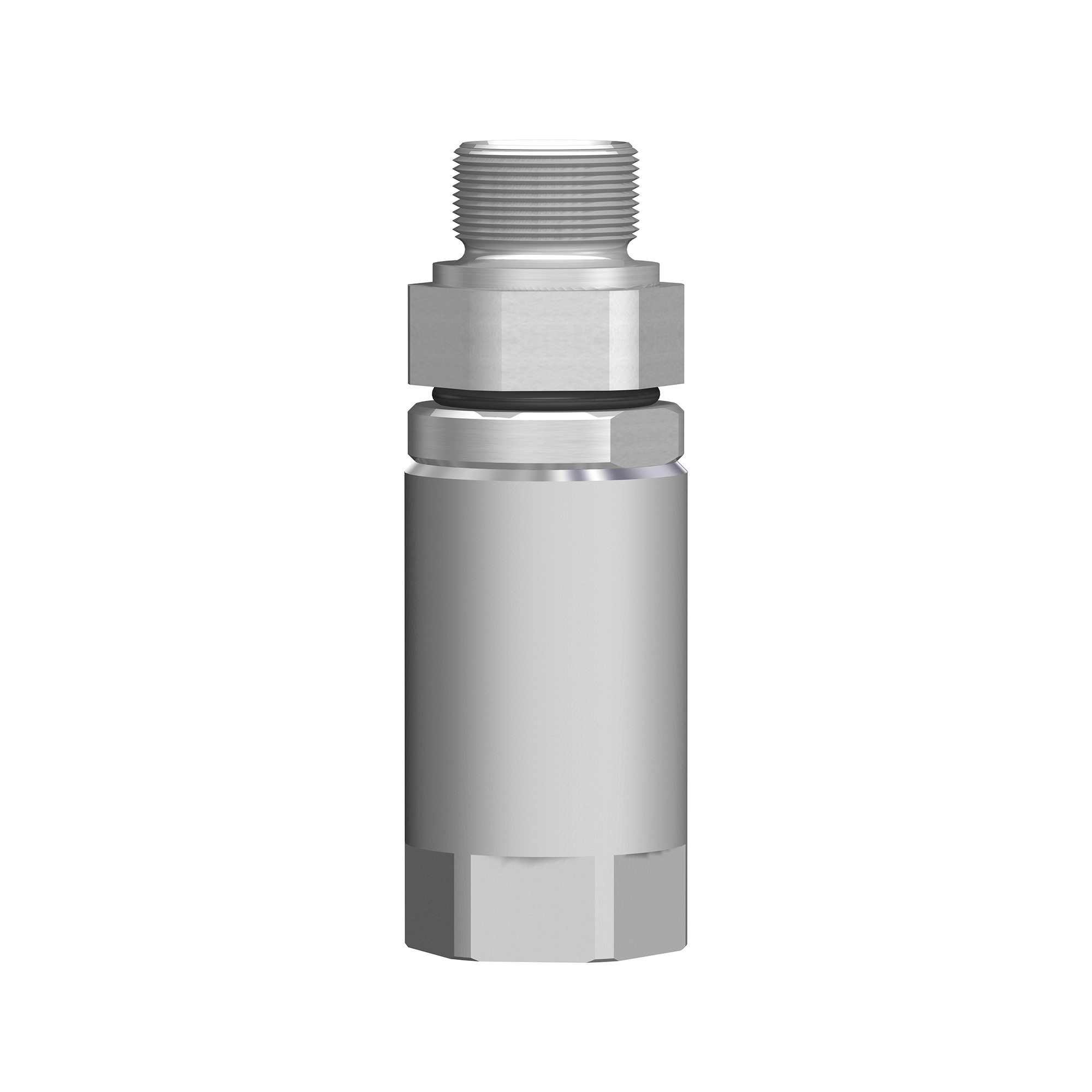

Поворотное и вращающееся соединение GGL

Поворотные соединения прямой вертлюг – монтируются в целях недопущения усилий скручиваний рукавов высокого давления между неподвижным узлом машины и гидрошлангом.

Данные прямые вертилюги не подходят для скоростного и/или долгого вращения.

Производится данное поворотное соединение высокого давления из углеродистой стали с противокоррозийным покрытием.

Прямое поворотное соединение включает в себя устойчивые к износу уплотнения, которые позволяют круговое движение полу-корпусов вращающегося соединения.

Типовое применение прямого вертлюга высокого давления – присоединение к колонне манипулятора гидросистемы. Если же монтаж гидросистемы связан с особыми условиями, рекомендуется использовать угловой вертлюг.

Данный прямой вертилюг используется в гидравлических жидкостях как рабочих средах.

Уважаемые покупатели! Информацию об ассортименте, ценах и наличии уточняйте у нашего менеджера

Допустимые параметры для различных размеров поворотных соединений:

Код	Наименование	Поток макс л/мин	Р макс при вращении	Р макс Bar	Скорость вращения макс об/мин
G1050	вертлюг GGL 1/4″	25	200	400	212
G1060	вертлюг GGL 3/8″	35	200	400	173
G1070	вертлюг GGL 1/2″	60	150	300	160
G1080	вертлюг GGL 3/4″	100	150	300	120
G1090	вертлюг GGL 1″	180	100	300	100
G1091	вертлюг GGL 1. 1/4″	200	100	300	86
G1092	вертлюг GGL 1.1/2″	250	80	300	73

 Чертежи прямого вертилюга с проходом от 1/4″ до 3/4″.

Чертежи прямого вертилюга с проходом от 1″ до 1.1/2″.



Поворотные соединения (вертлюги) изготавливаются для использования с гидрошлангами и трубопроводами с фитингами BSP



Код	Наименование для заказа	Резьба	L мм	L1 мм	L2 мм	S1 мм	S2 мм	D мм	Вес кг
G1050	вертлюг GGL 1/4″	BSP1/4″	42	61	11	19	30	33	0,206
G1060	вертлюг GGL 3/8″	BSP3/8″	44	66	14	24	34	37	0,264
G1070	вертлюг GGL 1/2″	BSP1/2″	47	71	15	27	36	40	0,338
G1080	вертлюг GGL 3/4″	BSP3/4″	50	80	19	34	45	49	0,546
G1090	вертлюг GGL 1″	BSP1″	57	90	21	41	50	54,5	0,910
G1091	вертлюг GGL 1. 1/4″	BSP1.1/4″	63	101	24	50	55	59,5	1,100
G1092	вертлюг GGL 1.1/2″	BSP1.1/2″	70	110	25	55	65	69,5	1,610

Наши контакты

Email: [email protected]; [email protected];

Телефоны:
+7 903 660-38-38

Адрес: 121357 г. Москва, ул. Верейская, 29c2

Как добраться

На автомобиле:
Поворот с Рябиновой улицы на Верейскую, первый въезд в ворота, прямо до забора и налево

Общественным транспортом:
Остановка «Верейская улица», далее по направлению движения автобуса до первых ворот, пешком прямо до забора, поворот налево

Есть вопросы?

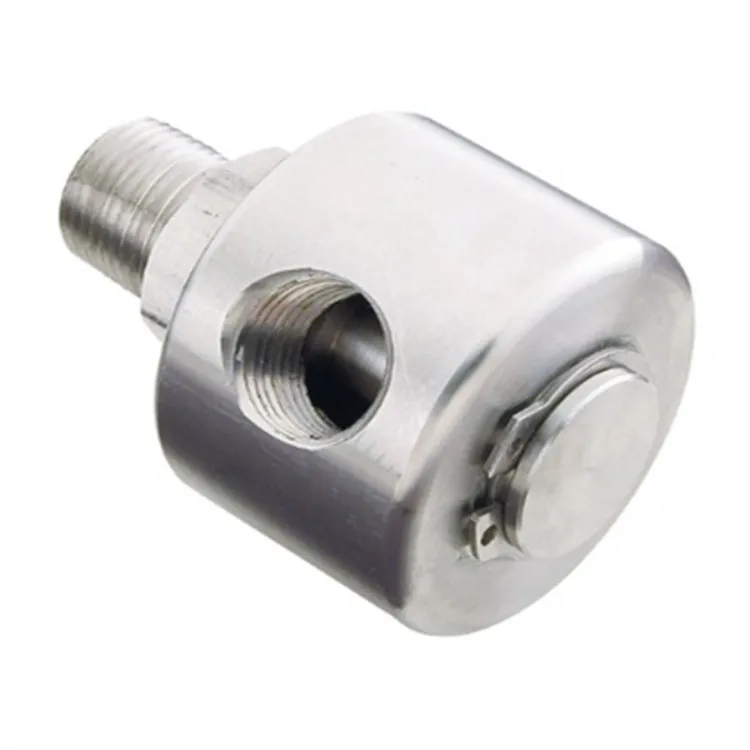

домашних мобильных супер вертлюгов | Вертлюги Super Swivel — встроенные и поворотные 90°

Прямоходные и 90°

Heavy Duty
Шарикоподшипник
Перестраиваемая конструкция

• Доступны с размерами резьбы от ⅛” до 2½”

• Номинальное давление 10 000 P. S.I.
• Термическая обработка
• Легированная сталь высшего качества
• Шариковые подшипники из хромированной или нержавеющей стали
• Стойкие к боковым нагрузкам
• Вороненые (микрогладкие) отверстия ствола
• Viton ^® , Aflas ^® , или Viton Extreme ^® Уплотнения
• Доступны из нержавеющей стали 304 и 440 (только трубная резьба)
• Полный поток — низкий перепад давления
• Доступны комплекты для восстановления

Сделано в США

__________

Эта версия сайта уменьшена быть оптимизированным для мобильных устройств.

Если вы хотите посетить наш полный сайт, чтобы ознакомиться со всей линейкой нашей продукции, включая спецификации, чертежи САПР и многое другое, посетите наш полноэкранный сайт, нажав ниже.

> Полноэкранный сайт Super Swivels <

Просмотрите наши каталоги

На мобильном устройстве

> Просмотр живого мобильного каталога  <

__________

Модели САПР доступны для всех
стандартных позиций каталога.
Позвоните Майку или Тони, чтобы скачать.

_________

Super Swivels ^® была основана в 1986 году и является лидером в разработке и производстве гидравлических поворотных вертлюгов.

Мы производим высококачественные, прочные, герметичные, вращающиеся вертлюги по конкурентоспособной цене. Мы поддерживаем большой складской запас, что позволяет нам предоставлять исключительный сервис. Наш процесс термообработки позволяет нам предлагать более высокие номинальные значения рабочего давления. Super Swivels доступны в нескольких различных материалах, с различными вариантами покрытия и с широким выбором вариантов уплотнений.

__________

Вертлюги Super Swivel используются в самых разных областях, например, в барабанах для шлангов, гидравлических погрузчиках для бревен, покрасочном оборудовании, автоматических мойках, эвакуаторах, горизонтально-направленном бурении, индексаторах станков, гидравлических колесных двигателях, горячей смоле. аппликаторы, робототехника, оборудование для линий электропередач, железнодорожное оборудование и горнодобывающее оборудование, и это лишь некоторые из них.

__________

Щелкните ССЫЛКУ для мобильного Наберите

> +1 763-784-5531 < Без перегибов, без перекручивания, полный поток

Упрощенные соединения:

• Супер Вертлюги могут подключаться непосредственно к шланговым линиям, что с адаптерами.
• Super Swivels упрощают шлангопроводы для соединения под углом 90°.
• Благодаря вертлюгам Super Swivels требуется меньше шланга, что сокращает занимаемое пространство.

Уменьшенное скручивание шланга:

• Super Swivels динамическое вращение снижает риск скручивания и перекручивания шланга даже в соединениях под углом 90°.

Меньше системного удара:

• Увеличенное движение шланга благодаря превосходной конструкции Super Swivel снижает жесткость системы и помогает поглощать некоторые системные импульсы.

Сокращение времени обслуживания и простоев:

• Уменьшение заторов в гидравлических линиях, перегибов шлангов, повреждений от ударов и перекручивания означает снижение затрат на техническое обслуживание и сокращение времени простоя.

Уменьшение скручивания шланга:

• Вращающее действие Super Swivels снижает риск скручивания и перекручивания шланга даже в соединениях под углом 90°.



Заявление о соответствии Закону 65 штата Калифорния
https://superswivels.com/notices.html

SS8HPFP50XFP5 0-Ni-90V (2123-Ni-90V) Супершарнир высокого давления, прямой 1/2 -14 Внутренняя трубная резьба NPTF x 1/2-14 Внутренняя трубная резьба NPTF – Сквозное отверстие 0,437′ – Химический никель

Первоначальная цена $156,22

Исходная цена 156,22 доллара США – Изначальная цена $156,22

Исходная цена $156,22

Текущая цена 140,60 долл. США

140,60 долл. США – $140,60

Текущая цена $140,60

| /

Вертлюги Super
Вертлюги высокого давления – 10 000 PSI. Внутренняя труба NPTF X Внутренняя труба NPTF

Артикул SS8HPFP50XFP50-Ni-90V Супервертлюги #2123

Могу ли я получить скидку на покупку?

Наши заявленные цены являются нашей самой низкой возможной ценой с текущей стоимостью, но когда объемы / стоимость достаточно высоки, иногда мы можем предоставить скидку от производителя.

Для некоторых продуктов предусмотрены предопределенные скидки за количество, которые будут применяться автоматически. На этих страницах рядом с ценой есть таблица, описывающая периоды скидок.

Если вы считаете, что количество вашей покупки определенного продукта очень велико, и вы хотите, чтобы мы провели расследование с производителем, пожалуйста, свяжитесь с нами.

Что делать, если моего товара нет в наличии?

Все клиенты получают электронное письмо с указанием сроков доставки их покупки, обычно в течение рабочего дня. Если ваш товар есть на складе, мы отправим его в течение 1 рабочего дня, в противном случае в электронном письме будет указано время выполнения заказа. Если вы не получили это письмо, мы рекомендуем проверить папку со спамом в вашей электронной почте. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам или общаться в чате ниже!

Могу ли я получить бесплатную доставку?

Доставка будет мгновенно рассчитана как бесплатная, если стоимость вашего заказа превышает 5000 долларов США.

Применяются некоторые исключения.

Бесплатная доставка доступна только для континентальной части США.

Вертлюги SS8HPFP50XFP50-Ni-90V Super №2123 Технические характеристики
Форма (ориентация):	Прямой
Торцы Конфигурация:	Внутренняя резьба 1/2 дюйма NPTF X Внутренняя резьба 1/2 дюйма NPTF X Некоторые концы совпадают
Материал(ы):	Никелированная углеродистая сталь

Особенности:
Вращающиеся соединения линейных вертлюгов обеспечивают минимальное трение, позволяя свободно перемещать шланги и трубопроводы в гидравлических системах. Компактная конструкция позволяет работать в ограниченном пространстве. Super Swivels Цельный цилиндр и шток со встроенным шарикоподшипником выдерживают большие боковые нагрузки, предотвращая преждевременный износ уплотнения и утечки. Эта сквозная встроенная конструкция является наиболее стандартной конфигурацией приводных вертлюгов. Вертлюги Super Swivel подсоединяются непосредственно к шлангопроводам без переходников, что снижает общие затраты на гидравлику. Нет перегибов — шланг не перекручивается.
Примечания:
Super Swivel не рекомендуется использовать для дыхания воздухом/кислородом или паром. Все вертлюги имеют испытательное давление 4 к 1, за исключением 10 000 фунтов на квадратный дюйм = испытательное давление 3 к 1. Шток любой серии подходит к корпусу той же серии.
Основной материал и покрытие:
Вертлюги Super изготовлены из углеродистой стали или нержавеющей стали 304 и 440C Цинковое (Z) покрытие из углеродистой стали рекомендуется для неагрессивных применений, т. е. гидравлических, пневматических и т. д. Никелевое покрытие из углеродистой стали (NI) рекомендуется для слабокоррозионных сред, например воды, химикаты, растворители и т. д.
Материал уплотнения:
(V) Viton® (фторуглерод) – Для большинства применений на нефтяной основе. (от -15°F до 250°F) (AL) Aflas® (сополимер тетрафторэтилена и пропилена) — Повышенная устойчивость ко многим отдельным химическим веществам. Для эксплуатации в условиях высоких температур. (Ограничения по низкой температуре.) (от +32°F до 400°F)

Номер детали	Материал	Уплотнение	В целом Длина	Разм. Б	Разм. Д	Гаечный ключ	Корпус Резьба	Стержень Резьба	Стержень Ключ	Макс. Изб. фунт/кв. дюйм	Сквозное отверстие
SS8HPFP38XFP38-NI-90V	Химический никель	Витон	2,500″	1,830 дюйма	1,480 дюйма	1,125 дюйма	3/8-18 НПТФ	3/8-18 НПТФ	1,125 дюйма	10 000 фунтов на кв. дюйм, ман.	0,437 дюйма
SS8HPFP50XFP50-Ni-90V	Химический никель	Витон	2,935 дюйма	2,085 дюйма	1,480 дюйма	1,250 дюйма	1/2-14 НПТФ	1/2-14 НПТФ	1,125 дюйма	10 000 фунтов на кв. дюйм, ман.	0,437 дюйма
SS8HPFP50XFP50-Ni-AL	Химический никель	АФЛАС	2,935 дюйма	2,085 дюйма	1,480 дюйма	1,250 дюйма	1/2-14 НПТФ	1/2-14 НПТФ	1,125 дюйма	10 000 фунтов на кв. Добавить комментарий Отменить ответ
