14. Основные виды инженерных подземных коммуникаций. Основные технические характеристики. Комплекс геодезических работ при прокладке трасс.

Инженерные коммуникации — это линейные со­оружения с технологическими устройст­вами на них, предназначенные для транспортирования жидкостей, газов и передачи энергии. Их можно разделить на две группы: подземные и надземные коммуникации. В ка­честве си­нонимов их также называют инженерными се­тями, а отдельные коммуникации — трассами или про­кладками.

К подземным коммуникациям относятся такие прокладки в гру­нте как трубопроводы, ка­бельные сети, коллекторы.

Трубопроводы — это сети водопровода, канализации, газоснаб­жения, теплофикации, водо­стока, дренажа, нефте- и газопроводы и другие прокладки, предназначенные для транспорти­рования раз­личного содержимого по трубам.

Кабельные сети передают электроэнергию. Они различаются по напряжению и назначе­нию: сети высокого напряжения, электрифицированного транспорта, уличного освещения; сети слабого той (телефонные, радио и телевизионные). Сети состоят из кабелей проклады­ваемых на глубине до 1 м, распределительных шкафов трансформаторов.

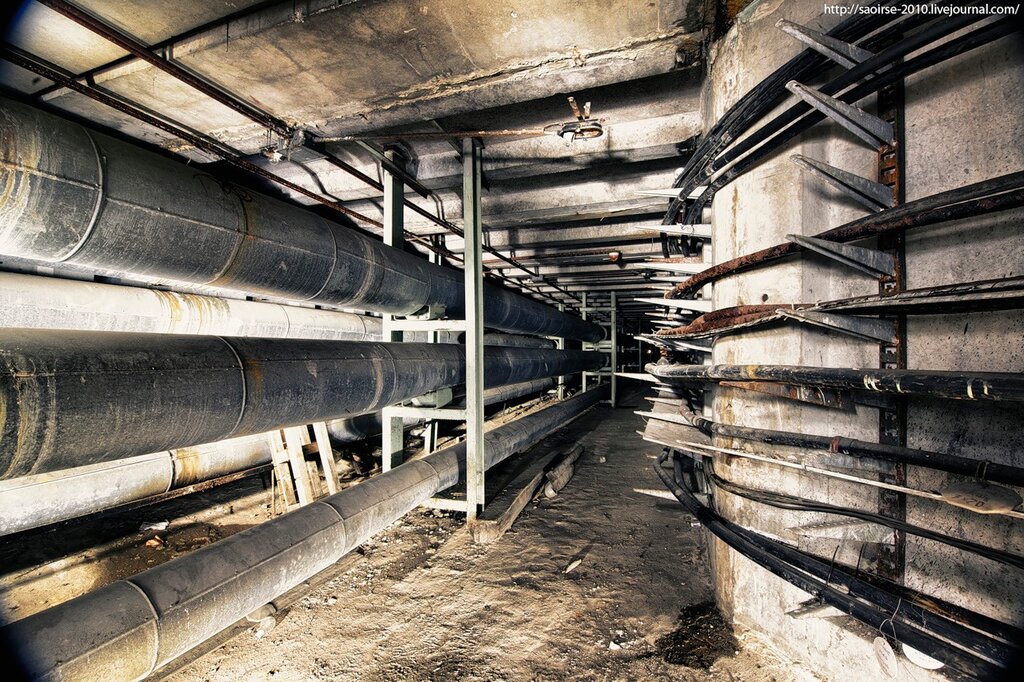

Коллекторы представляют собой подземные сооружения круглого или прямоугольного се­чения сравнительно большого размера (от 1,8 до 3,0 ). В них прокладывают одновременно трубопровод и кабели различного назначения.

Водопровод обеспечивает питьевые, хозяйственные, произведет венные и пожарные нужды и состоит из водопроводных станций и водоразводящих сетей. Водоразводящая сеть делится на магистральную и распределительную. Магистральная сеть (диаметры труб 400 — 900 мм) обеспечивает водой целые районы, а отходящая от неё распределительная сеть подает воду к домам и промышленным предприятиям. Трубы этой сети имеют диаметр 200 — 400 мм, вводы в дома — 50 мм.

Канализация обеспечивает удаление сточных и загрязненных вод на очистные сооружения и далее в ближайшие водоемы. Канализационная сеть состоит из чугунных и железобетонных труб, смотровых и перепадных колодцев, станций перекачки для пониженных частей за­стройки и других сооружений.

Диаметры труб колеблются от 150 до 400 мм.

Водостоками отводят дождевые и талые воды, а также условно детые воды (от мытья и по­ливки улиц). Водосточная сеть состоит из труб, дождеприемных и перепадных колодцев, вы­пусков в водо­емы и овраги. К водосточным колодцам присоединяют водосточ­ные трубы зда­ний. Для водосточной сети применяют асбоцементые и железобетонные трубы диаметром до 3,5 м.

Дренажи применяют для сбора грунтовых вод. Состоят они из перфорированных бетонных, керамических, асбоцементых труб диа­метром до 200 мм.

Газопроводы служат для транспортирования газа. Они подраз­деляются на магистральные (диаметр стальных труб до 1600 мм) и распределительные. Газопроводы идут от станций и хранилищ в районы застройки по проездам. От них отходят вводы в здания и сооружения. Глубина заложения от поверхности этих сетей 0,8—1,2 м. На газопроводах устанавливают запорные краны, конденсатосборники, нюхательные трубки, регуляторы давления и др.

Сети теплоснабжения обеспечивают теплом и горячей водой жилые, общественные и промышленные здания. Теплоснабжение бывает местным (от отдельных котельных) и цен­трализованным (от теплоэлектроцентралей), водяным и паровым. Сети теплоснабжения состоят из металлических изолиро­ванных труб; задвижек, размещаемых в камерах; воздушных и спускных кранов, конденсаци­онных устройств, компенсаторов. Диаметр труб достигает 400 мм. Под землей их проклады­вают в железобетонных Пробах, а при массовой плотной застройке трубы ведут прямо через подвалы зданий.

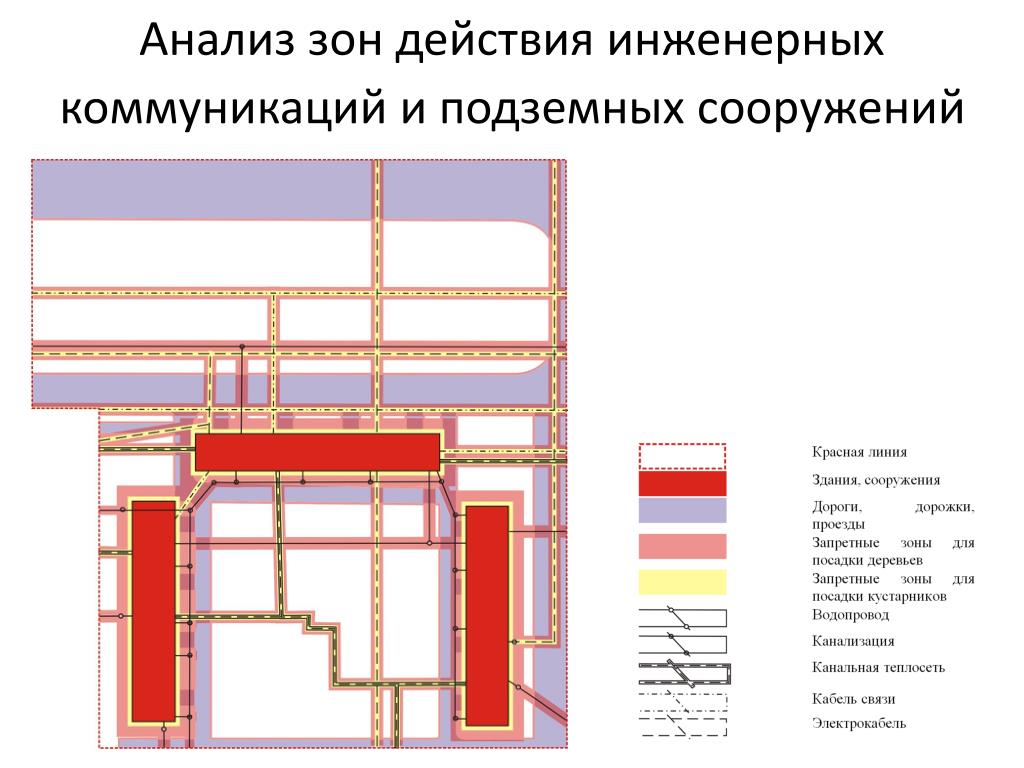

На незастроенных территориях инженерные коммуникации представлены отдельными ма­гистральны­ми трубопроводами, надземными и подземными линия­ми электропередач и связи. При этом местоположение и назначение магистральных коммуникаций в большинстве слу­чаев определяется опознавательными столбами.

Различают исполнительную съемку коммуникаций и съемку существующих коммуникаций. Исполнительная съемка инженерных коммуникаций выполняется в процессе и по окончании строительства, но до засыпки траншей подземных инженерных коммуникаций землёй.

Исполнительная съемка инженерных комму­никаций содержит следующие виды работ:

В дополнение к перечисленным видам работ при исполнительной съемке в состав съемки существующих инженерных коммуникаций входят рекогносцировка и обследование соору­жений инженерных коммуникаций, а также отыскивание местоположения скрытых подзем­ных сетей.

По завершении полевых работ выполняется комплекс вычислительных, графических и кар­тосоставительских работ. По завершении полевых и камеральных работ составляется техни­ческий отсчёт (пояснительная записка), где приводятся фактически выполненные состав и объёмы работ, технологические особенности съёмки на данной территории, характеристика точности полученных планов или исполнительных чертежей.

Геодезическая съёмка подземных инженерных коммуникаций

Вместе с ростом благоустройства всех типов населенных пунктов плюс технического уровня промышленных современных предприятий, а также добычи разнообразных полезных ископаемых непрерывным остаётся и рост охватывающих всё большие территории различных инженерных коммуникаций. Для того, чтобы спроектировать, построить и успешно эксплуатировать в дальнейшем любое строение или промышленный объект, требуются как можно более точные сведения о размещении всего комплекса инженерных коммуникаций в плане и по высоте наряду с указанием их необходимых технических характеристик. Поэтому инженерно-геодезические работы по съемке и составлению планов всяческих инженерных коммуникаций — очень востребованная услуга.

Инженерными коммуникациями считают линейные сооружения вместе с некоторыми технологическими устройствами, которые предназначены для транспортировки разного рода жидкостей и газов, а также для передачи энергии. Традиционно их разделяют на две группы: надземные и подземные коммуникации. Комплексы их называют также инженерными сетями, а существующие отдельные коммуникации — также трассами или прокладками.

К подземным инженерным коммуникациям относятся трубопроводы, кабельные линии и коллекторы.

Различают съемку коммуникаций исполнительную и съемку коммуникаций существующих. Исполнительная геодезическая съемка инженерных коммуникаций в обязательном порядке выполняется и в процессе, и после окончания строительства, но до того, как траншеи подземных инженерных коммуникаций будут засыпаны землёй или забетонированы.

Вне зависимости от типа подземной прокладки обязательно снимают люки, колодцы и каморы, углы поворота, места присоединений и ответвлений, места, в которых изменяются уклоны коммуникаций или диаметры труб, а также точки по оси на прямолинейных участках, причём не реже, чем через каждые 50 метров.

Для каждого отдельного вида подземной инженерной коммуникации подлежат съемке и определению важные конструктивные элементы. Например, аварийные выпуски, задвижки и заглушки, разного рода регулирующие и распределительные, а также защитные устройства, опоры. Нумерацию колодцев, камер и т.п. при проведении таких работ рекомендуется вести единую.

При этом непременно собираются сведения о материале труб, каналов и колодцев, о количестве отверстий и прокладок, о давлении в сетях газовых и напряжении — в сетях кабельных.

Если подземные инженерные сети располагаются в блоках или тоннелях, то проводится съёмка только одной их стороны, а другая наносится на чертежи по данным промеров. Все возможные выходы любых подземных сетей, а также многоэтажные элементы их конструкции обязательно должны либо быть связанными между собой, либо же привязываться контрольными промерами к твердым контурам местной застройки.

Съемка кабелей в пучках предполагает произведение замеров до крайних кабелей с одной или другой стороны.

Заодно обязательной съемке также подлежат все пересекающие прокладку или идущие параллельно ей подземные сооружения, вскрытые траншеей. В таких случаях вместе со съемкой требуемых элементов коммуникаций заодно выполняется съемка ещё и текущих изменений.

Обычно ширина полосы, которую охватывает съёмка, устанавливается заданием, но при этом она не должна быть меньшей, чем 20 метров от оси прокладки.

Как понятно из написанного выше, исполнительная съемка коммуникаций состоит из целого комплекса работ. Прежде всего это работы подготовительные, а также создание съемочной планово-высотной геодезической сети в качестве обоснования. Затем проводится собственно планово-высотная съемка всех требуемых элементов заданных инженерных коммуникаций и обмеры сооружений на них. При надобности проводится также рекогносцировка, обследование сооружений уже существующих инженерных коммуникаций и поиск скрытых подземных сетей. Но на этом работа геодезистов не заканчивается.

В завершение с использованием полученных данных проводятся работы вычислительные, графические и картосоставительские, по итогам которых будет составлен технический отчёт. В этом документе указывается, какие именно и в каком объёме проводились работы, какие на данной территории были особенности съёмки в технологическом плане, а также даётся характеристика точности для всех полученных и идущих в комплекте планов или исполнительных чертежей.

Наши специалисты проведут качественно и в срок весь комплекс работ по нанесению подземных коммуникаций на геоподоснову. К сожалению, ДАННЫЕ РАБОТЫ НЕ ПРОВОДЯТСЯ В МОСКВЕ.

Цены наши услуги

Наши соцсети:

Телефон: 8 (903) 253-35-84, Илья

ООО «Землемер» Для Вас!

Что такое подземные коммуникации? – Определение из Trenchlesspedia

Последнее обновление: 28 апреля 2021 г.

Что означает подземные коммуникации?

Подземные коммуникации – это любая инфраструктура коммунальных услуг, установленная под землей. Подземные коммуникации включают в себя электрические кабели, телекоммуникационные кабели и кабели передачи данных, водопроводные и канализационные трубопроводы, а также газо- и нефтепроводы. Эти инженерные сети часто являются спасательным кругом человеческого общества и помогают сообществу функционировать должным образом.

Их обычно устанавливают под землей из соображений удобства, безопасности и эстетики.

Новые инженерные коммуникации по умолчанию прокладываются под землей, однако некоторые старые инженерные коммуникации все еще находятся над землей и должны быть закопаны. Это особенно верно для воздушных электрических кабелей, которые могут опрокинуться в районах, подверженных сильному ветру, например, во время урагана или торнадо.

Водо-, газо- и нефтепроводы, проложенные на поверхности земли, подвержены воровству и вандализму, поэтому их лучше всего прокладывать под землей.

Подземная инженерная инфраструктура обычно устанавливается и обслуживается соответствующими коммунальными предприятиями. Коммунальные службы, ответственные за их установку, обычно должны получить разрешение от местных органов власти до начала строительства, чтобы убедиться, что предполагаемое расположение инженерных сетей находится в пределах соответствующей полосы отчуждения.

Прокладка подземных коммуникаций обычно производится традиционными земляными методами, но в настоящее время широко применяются и бестраншейные методы прокладки. Обычные методы земляных работ представляют множество рисков для строителей из-за ограниченного пространства, затопления, поражения электрическим током и нестабильных траншей. Они также занимают много места и наносят значительный ущерб поверхности.

С другой стороны, бестраншейные методы менее разрушительны, и многие правительства и муниципалитеты обращаются к бестраншейным методам прокладки подземных коммуникаций. Горизонтально-направленное бурение быстро завоевало популярность благодаря возможности дистанционного управления, снижению потребности в ручном труде и минимальному воздействию на окружающую среду.

Подземные коммуникации также известны как подземные коммуникации.

Реклама

Trenchlesspedia объясняет подземные коммуникации

Подземные коммуникации являются важной частью современного общества, и их необходимо обслуживать, чтобы предотвратить нарушение работы предприятий и домов. По мере увеличения населения в городах потребность в инженерных сетях большей пропускной способности стала необходимостью.

Прокладка новых инженерных сетей вместе с существующими инженерными сетями является серьезной проблемой, особенно в густонаселенных городах.

Важность обнаружения инженерных сетей

Обнаружение трубопроводов важно для предотвращения несчастных случаев, которые могут нанести необратимый физический ущерб или даже привести к гибели вовлеченных рабочих. Повреждение инженерных сетей также означает дополнительные расходы для подрядчика с точки зрения ремонта поврежденных линий и штрафов со стороны местных властей. Случайное воздействие может привести к следующим последствиям:

· Удар по линии электропередач может привести к поражению рабочих электрическим током.

· Попадание в газопровод может привести к пожару и нарушению работы.

· Попадание в канализационный трубопровод может привести к загрязнению окружающей среды.

· Удар по телекоммуникационным кабелям может привести к нарушению работы предприятий, связанных с причинением ущерба имуществу, поскольку пострадают интернет и услуги связи.

Существует множество инструментов для обнаружения утилит перед началом нового проекта. Некоторыми из них являются георадар (GPR), электромагнитная локация, частотные локаторы, магнитометры, кабельные локаторы, акустическая локация труб и вакуумная или гидровакуумная выемка грунта.

Прокладка с использованием бестраншейной технологии

Подземные инженерные коммуникации по-прежнему прокладываются традиционными открытыми методами, однако высок риск задеть другие инженерные коммуникации и вызвать опасные для жизни несчастные случаи. Бестраншейная технология предлагает правильное решение этой проблемы с управляемыми и управляемыми методами бурения, которые могут безопасно перемещаться между подземными инфраструктурами. Однако, прежде чем использовать какой-либо метод, необходимо найти существующие служебные линии в пути новой установки.

Ограничение обычных траншей

Традиционные траншеи требуют разрушения поверхности земли, что приводит к дополнительным затратам на восстановление поверхности до исходного состояния. Углеродный след от обычного рытья траншей выше, поскольку необходимо удалять и утилизировать мусор, что требует нескольких поездок. По сравнению с бестраншейными методами наблюдается большее шумовое и пылевое загрязнение.
