Подсчет объемов земляных работ

Подробности
Категория: Лекции по вертикальной планировке

Поможем написать любую работу на аналогичную тему

Получить выполненную работу или консультацию специалиста по вашему учебному проекту

Узнать стоимость

1) В целых квадратах объем подсчитывается по формуле (рис. 81):

Рисунок 81.

2) Если квадрат имеет разные знаки рабочих отметок (рис. 82-84):

Рисунок 82.

Рисунок 83.

Рисунок 84.



где     а  - размер сетки квадратов;

h2 , h3 , h4 , h5 - рабочие отметки;

VВ , VН - объем  выемки и насыпи;

К2 , К4 - коэффициенты, определяемые по формуле:

Другие формулы для вычисления объема, в том числе и по треугольным  призмам даются в монографии В.И. Мулина "Расчет основных технико-экономических показателей вертикальной планировки", М., Стройиздат ,1974.

Баланс земляных работ определяют по разности суммарных объемов с учетом объема выемки от оснований сооружений и  подземных коммуникаций. При подсчете баланса объем выемки умножают на коэффициент остаточного разрыхления грунта , который равняется 1.01-1.025- для песчаных грунтов, 1.015-1.05- для суглинистого грунта и 1.04-1.09- для глинистых грунтов.

Дебаланс dh  не должен превышать 4-5% объема насыпи или выемки. В противном случае производится подъем или опускание всей территории.

где F  - общая площадь территории площадки.

Внимание!

Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.

Определение объемов земляных работ — VISTAGRAD

Определение объемов земляных работ

Объемы земляных работ на объекте являются важным показателем, который определяет качество проекта вертикальной планировки. Подсчет объемов земляных работ необходимо делать, с целью определения стоимости земляных работ, выбора методов и средств производства работ, установления количества грунта для подсыпки или его излишки.

При организации производства работ решают вопрос подвоза грунта, которого не хватает для подсыпки или, наоборот, вывоз излишков. Подвозят грунт обычно из ближайших строительных объектов. Его используют или для засыпки ям, тальвегов, или для устройства горок, брустверов, валов. Излишки грунта при строительстве объектов образуются, обычно, за счет выкопки котлованов под водоемы, здания и сооружения; такие излишки используются с целью создания различных геопластических решений. Вывозить излишки грунта или же наоборот, ввозить не всегда выгодно для производственников, потому что это сопряжено с высокими транспортными, затратами. В ряде случаев, когда грунт необходим для подсыпки, а вблизи он отсутствуют, то приходится предусматривать его подвоз из карьеров, а излишки грунта, особенно, если они непригодны, сильно засорены или токсичные — отвозить на свалку.

При разработке проекта вертикальной планировки объекта озеленения следует стремиться к нулевому балансу земляных работ, с целью сведения транспортных расходов к нулю. При производстве земляных работ рекомендуется использовать землеройно-транспортные машины: бульдозеры, автогрейдеры, скреперы. Земляные работы не должны производиться с какими-либо перегрузочными операциями и использованием автотранспорта.

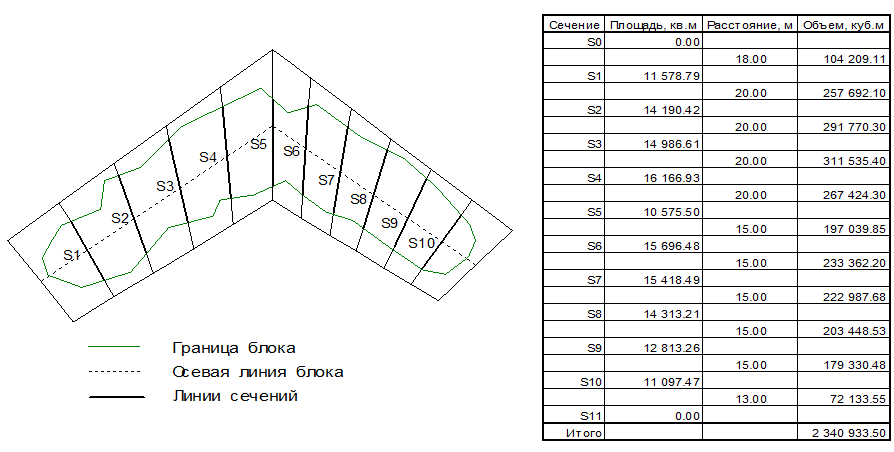

При проектировании вертикальной планировки методами проектных продольных и поперечных профилей объемы земляных работ определяют как суммы объемов работ /отдельно для выемок и отдельно для насыпей/, на участках между соседними и поперечными профилями. Степень точности подсчетов зависит от частоты расположения поперечных профилей, которые обычно проектируют во всех переломных точках продольного профиля, а также в интервалах между ними /по дорогам, через 20 м/ и в том числе в местах наибольших и наименьших отметок. Объем работ на каждом участке определяют по формуле:

где F1 и F2 — площади поперечных сечений насыпей или выемок рассмотренных поперечных профилей, а l — расстояние между этими профилями. На участках парковых дорог с дорожными одеждами рабочие отметки определяют по основанию дорожного корыта. Данные подсчета объемов земляных работ по профилям, на каких- то нелинейных участках /при больших размерах планируемых территорий/ подсчет ведут в двух взаимно перпендикулярных направлениях и берут среднее значение из этих двух подсчетов.

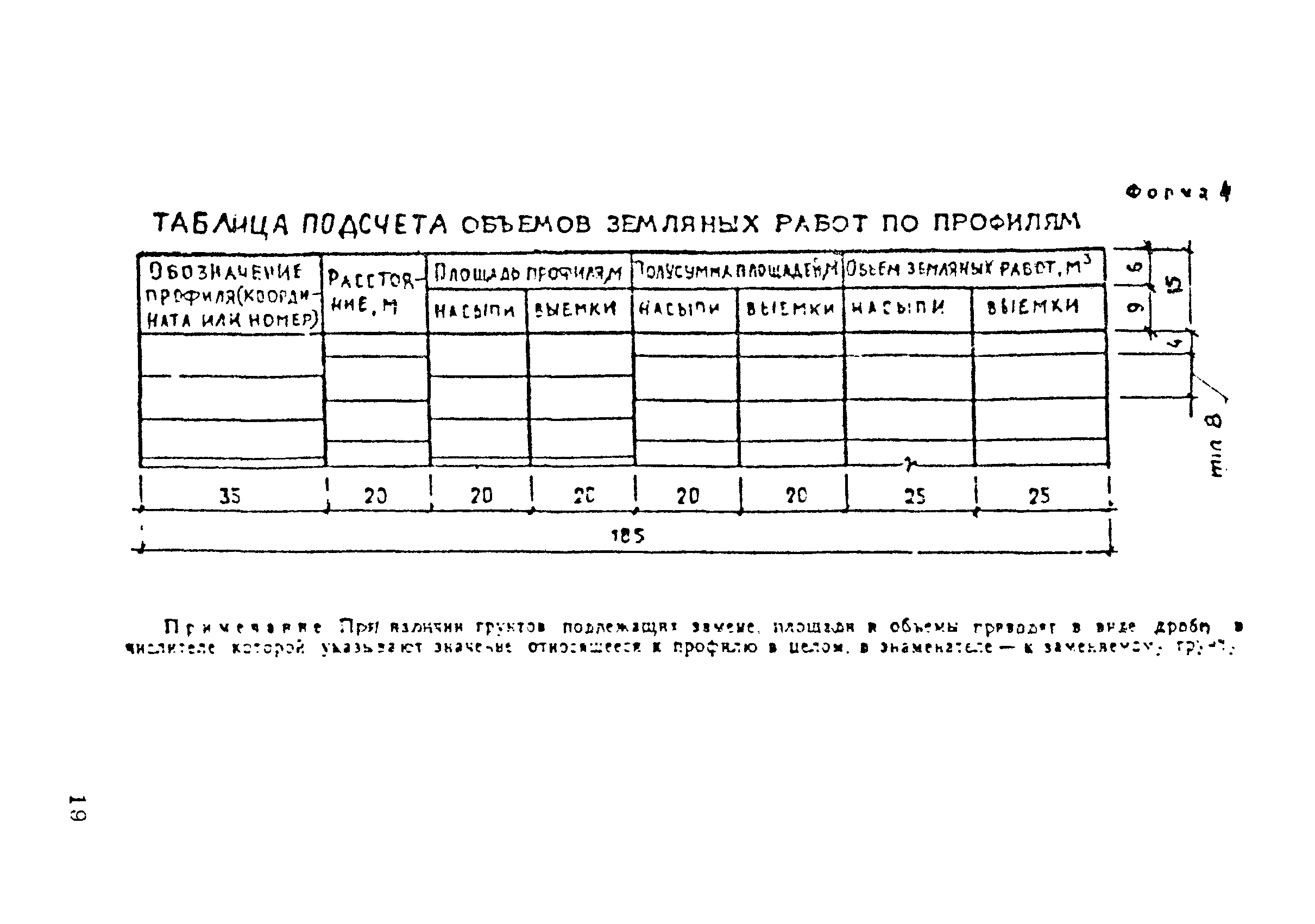

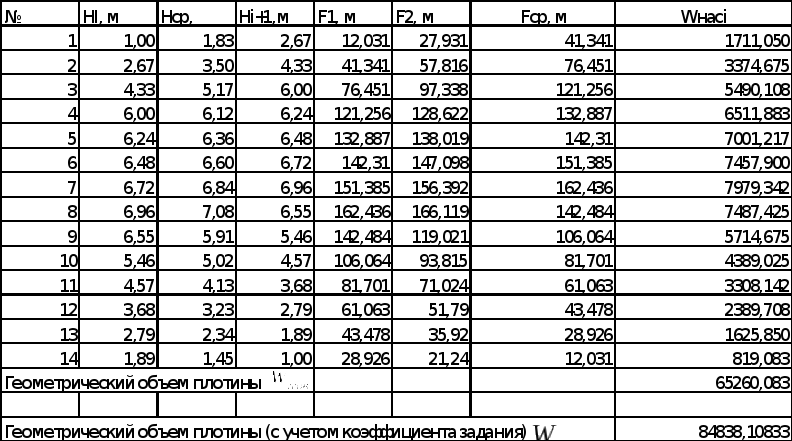

Таблица 1. Ведомость подсчета земляных работ по профилям /форма/.

№ поперечного профиля Расстояние между поперечными профилями, м Площадь поперечного сечения, м2 Объем земляных работ, м3
насыпь

выемка

насыпь

выемка

Для определения объемов земляных работ в проектах вертикальной планировки, выполненных методом проектных горизонталей, разрабатывают чертежи картограммы работ. Для этого план объекта разбивают на квадраты, т. е. на сетку квадратов, которая соответствует строительной координатной сетке (рис.1). Размер стороны квадрата зависит от сложности территории, ее величины и требуемой точности расчетов; обычно стороны квадрата назначаются 5, 10, 20, 25, 40, 50 м.

В плане объект, по своей конфигурации, может иметь различные очертания, поэтому по границам возможно образование фигур, отличных от квадрата (рис. 1).

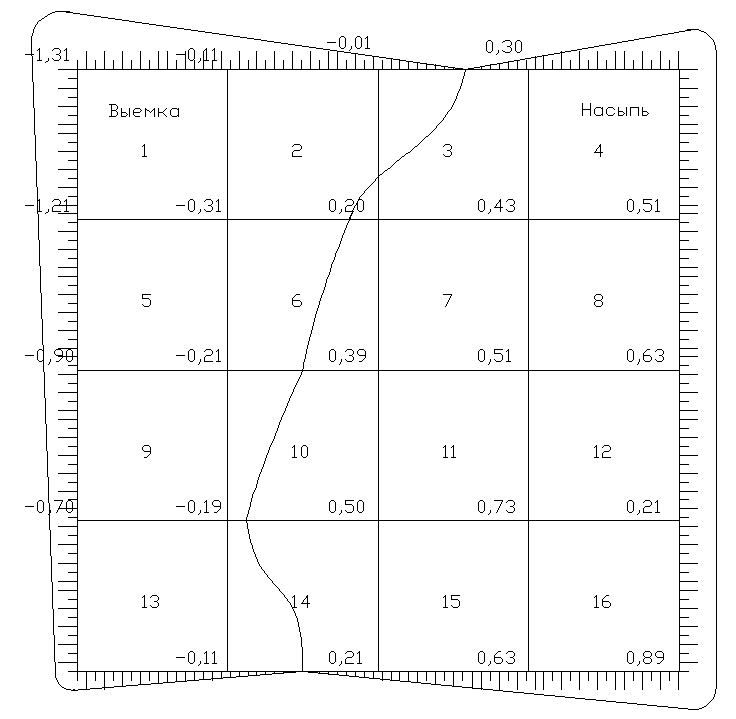

Далее в вершинах квадрата нанесенной сетки вписывают существующие отметки /справа внизу/ и проектные отметки /справа, вверху/, рабочие отметки, как разница между «черными и красными» отметками, вписывается слева, вверху (рис. 1). Между вершинами с рабочими отметками разных знаков  по сторонам квадрата находят нулевые отметки, т. е. места нулевых работ, и затем, соединив их линиями, отделяют участки насыпей от выемок. Линии нулевых работ показывают границы нулевых работ. Формы земляных тел в объеме насыпи или срезки грунта, что, в пределах квадрата определяют отсутствием или прохождением в пределах квадрата линии нулевых работ. В основании земляного тела может быть треугольник, трапеция, пятиугольник (рис. 1). В основании земляного тела, не пересекаемого линией нулевых работ, лежит квадрат.



Объем земляных работ в квадратах, не пересекающихся нулевой линией /полные квадраты/, определяются по формуле:



где h — рабочие отметки по углам квадрата; F – площадь квадрата.

При пересечении линией нулевых работ противоположных сторон квадрата объемы каждой из двух неправильных полупризм определяются по формуле:



где h1 і h2— рабочие отметки; F1— площадь трапеции.

Если нулевая линия проходит через соседние стороны квадратов, то земляные работа определяют в двух объемах — в теле пирамиды с основанием треугольника и в теле с основанием пятиугольника, объем такого сложного тела можно разделить на две призмы и пирамиды с основаниями треугольника. Объемы работ соответственно определяют по следующим формулам:

для пирамиды с треугольным основанием:



для земляного тела с пятиугольным основанием:



где Fl, Fll, Flll  — площади оснований; hl, hll, hlll — рабочие отметки;

V — объем земляного тела.

Подсчитаные объемы земляных работ по земляным телам в соответствии с чертежом картограммы записывают в ведомости объемов работ по приведенной ниже форме:

Таблица 2. Ведомость подсчета земляных работ по земляным телам /форма/.

№ геометрической фигуры
Площадь основания фигуры, м2 Средняя рабочая отметка, м Объем земляных работ, м3
насыпь выемка

Ориентировочный подсчет объемов земляных работ  на большой по площади территории може быть определен по формуле:



где Нср. — средняя величина намечаемой подсыпки или срезки;

F — площадь территории, на которой осуществляется подсыпка или срезка грунта.

На линейных участках насыпей или выемок, в пределах которых высота или глубина приблизительно постоянные, объем работ определяется по формуле:

где F – площадь поперечного сечения проектируемых насыпи или выемки, а L — их длина.

При концентрированных работах, например, при выкопке котлованов под объемы или засыпка глубоких ям, объем земляных работ может быть определен, как объем фигуры, приближающейся по геометрической форме к образованной насыпи или выемки /параллелепипед, призма, пирамида прямой или усеченный, конус/.

При насыпи гор, брустверов, валов /кроме случаев гидронамыва /структура насыпного грунта нарушается, и объем его увеличивается по сравнению с естественным состоянием. Увеличение объемов при рыхлении почвы, степень разпушивания, следует учитывать непосредственно после его разработки и после оседания, т. е. уплотнения.

Так, увеличение объема песчаного грунта составляет: первоначальное — на 8 — 17%, остаточное — на 1 — 3%; торфа, соответственно — на 20 -30% и 3 — 4%; суглинка — на 14 — 28% и 1,5 — 5%; глины — на 24 — 30% и 4 — 7%; каменистой почвы — на 30 — 45 % и 10 -. 20%; скального грунта — на 45 — 50% и 20 — 30%.

Объемы земляных работ в проектах ландшафтных объектов определяются с учетом грунта, вытесняемого фундаментом какого-либо паркового дома /павильона, сооружения/, грунта из котлована под водоем, грунта под насыпь для устройства горки или вала, грунта, который вытесняется дорожными одеждами, подземными сетями.

Ориентировочные объемы работ определяются по формуле:

для фундаментов зданий:

где р – процент остаточного разрыхления грунта; b, l – ширина и длина фундамента, м; Нф — глубина заложения фундамента, м;

для котлованов под водоемы:



где F — площадь сечения котлована /усредненная/, м; Hb -средняя глубина котлована.

для конструкций парковых дорог, проездов, площадок:



где h – толщина дорожной одежды; В – ширина дороги, м; l – длина дороги в зоне выемки, м.

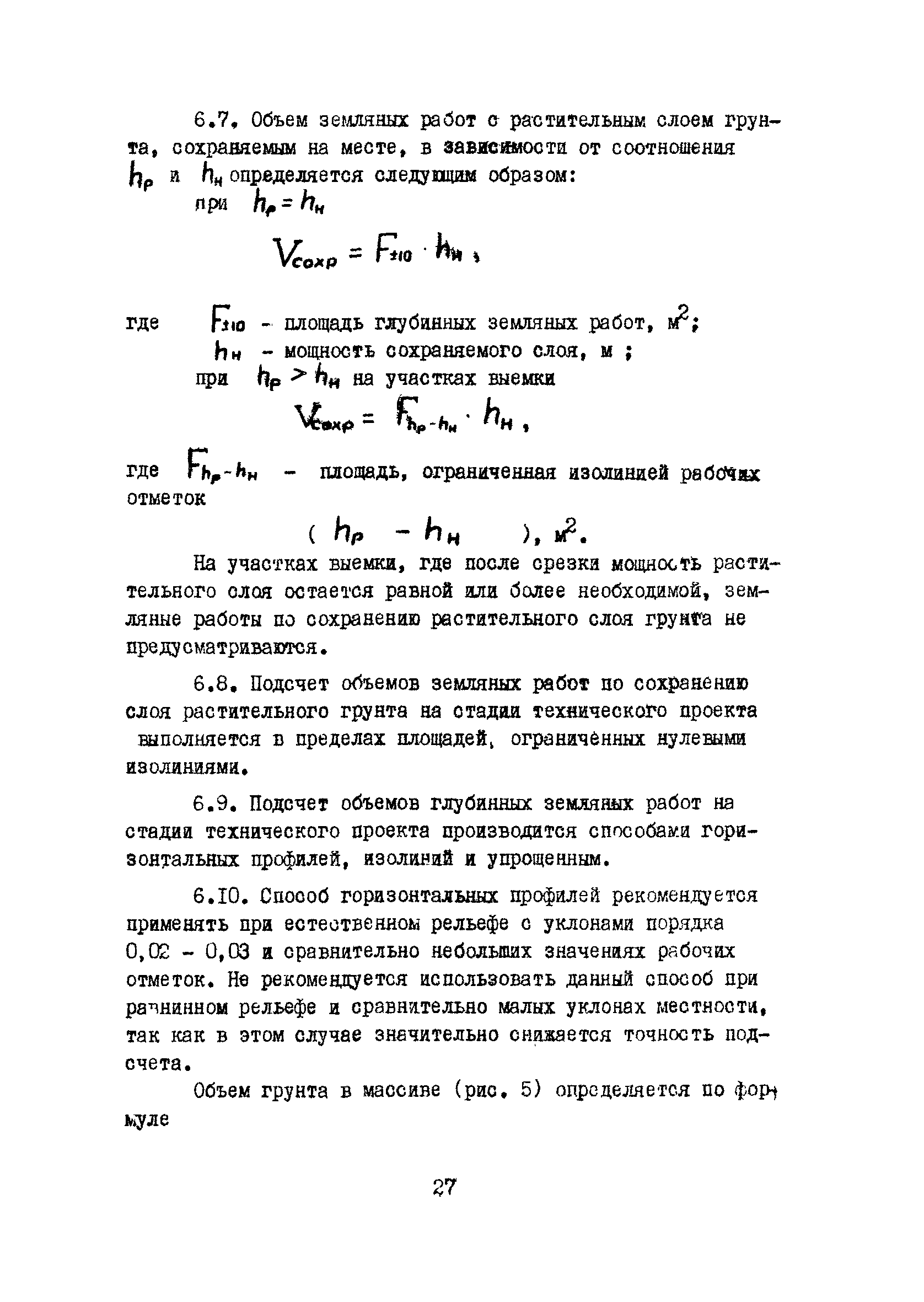

В рамках планируемой территории могут оказаться почвогрунты, которые подлежат замене на другие: например, может возникнуть необходимость удалить слой торфа из участков дороги или какого-либо сооружения  или слой растительной земли. В этих случаях к разработке чертежа общей картограммы земляных работ необходимо разработать специальную картограмме в пределах территории, где залегают слои торфа или ценной растительной земли ее плодородного горизонта.

На объектах, где есть большие по площади участки насаждений с драгоценным травянистым покровом, который не затрагиваются проектом вертикальной планировки, картограмма земляных работ разрабатывается по отдельным элементам — по дорогам, площадкам, участкам под водоемы, физкультурные площадки площади и др.

Подсчет объемов земляных работ - GEODEZ геодезические и геологические услуги по Украине

Подсчет объемов земляных работ по цене топографической съемки, оцифровки нижней поверхности и самого подсчет объема насыпи, точность в 2%.

На начальном этапе строительства необходимо выполнение такой геодезической процедуры, как подсчет объемов земляных масс или работ. Под начальным этапом подразумевается стадия составления проекта и сопутствующей документации. Также, если в данный период момент был упущен, можно провести расчеты непосредственно в процессе выполнения практических строительных работ. Данная процедура является обязательной. Без нее нельзя точно выяснить стоимость строительства, а также механизмы воплощения проекта в жизнь.

Для точного подсчета объемов земляных работ нужно сочетание следующих факторов:

  • топографическая съемка поверхности до начала работ, если таковой нет, то за нижнюю поверхность принимается либо отметка низа кучи, либо отметка верха котлована, если склад имеет форму бункера, то нижняя поверхность определяется по паспортным чертежам склада;
  • топографическая съемка поверхности верха грунта, сырья, дна котлована, насыпи, либо любого другого материала;
  • обе эти съемки должны выполняться очень подробно, съемке подлежат все характерные точки фигур, такие как низ откоса, верх откоса, выемки, насыпи, перепады отметок, хребты. Нужно точно оконтурить фигуру для дальнейшего подсчета объема;
  • при камеральной обработке фигура дополняется промежуточными точками, необходимыми для корректного подсчета, еще раз определяется контур подсчета, производится сам подсчет объема насыпи, подсчет объема выемки, площадь нулевых работ;
  • подсчет объемов земляных работ геодезия оформляется в технический отчет с составлением соответствующего акта подсчета объемов с указанием фамилий исполнителей, условий съемок, оснований для проведения работ, допустимых и фактических погрешностей, и собственно результатов подсчета.

Основной единицей земляных работ является земляное сооружение. Представляет оно собой выемку или насыпь, которые образовались в результате рытья котлована, обратной засыпки, складирования сырья. Для упрощения процедуры подсчета объемов эти сооружения представляются в качестве геометрических фигур. Соответственно, расчет легко провести, применяя к ним определенные формулы геометрии. Та или иная формула выбирается в зависимости от того, в какую фигуру был преобразован объект. В том случае, когда масштабы строительства велики, то особо сложные объекты разбиваются на несколько фигур или контуров, каждая из который высчитывается по отдельности. А затем полученные показатели суммируются.

Среди всех земляных сооружений, наиболее востребованными в плане подсчетов являются насыпи, котлованы, склады как открытые, так и закрытые, а также траншеи. Эти объекты разрабатываются как при возведении конструкций гражданского назначения, так и производственного. Способы и расчетные формулы подбираются индивидуально к каждому конкретному случаю. Они зависят от нескольких факторов – от масштабов работ, их целевого назначения, рельефных особенностей местности, близости расположения других застроек.

С процедурой подсчет объемов земляных масс связаны такие понятия, как высотные отметки. Они могут различаться в зависимости от своего расположения. Так, красная отметка – это обозначение, которое имеется в проектной документации. Именно согласно этой отметке нужно планировать земляное сооружение в натуре. Другая отметка – черная. Ею обозначается уровень земельной поверхности, который имеется перед стартом каких-либо работ. Третий вид – это рабочая отметка. Она представляет собой разность двух предыдущих обозначений. Именно с ее помощью можно определить глубину земляного сооружения. Обязательным условием помимо рельефа должен быть учет и геологических особенностей грунта.

Перед началом работ по подсчету объема нужно обязательно ознакомиться с соответствующей картографической документацией – топографическая съемка нижней подстилающей поверхности. Эти материалы содержат подробный план территории, на которой ведется строительство, или которая лежит в основании склада. На этом плане четко должны прослеживаться все рельефные особенности, а поверх них наноситься рассмотренные выше черные и красные, а также рабочие отметки. Этот документ должен быть подготовлен заранее, вместе с проектом сооружения. Если склад имеет проектное основание, то перед началом подсчета объемов масс обязательно согласовывается между сторонами еще раз для правильных расчетов.

Добиться правильности выполнения в таком ответственном деле вам помогут специалисты нашей компании. С ними расчеты будут проведены с учетом всех нюансов объекта и предельно точно.

Расчет объемов земляных работ очень ответственная работа, которую можно доверять только профессионалам нашей компании.

Подсчет объемов земляных работ геодезия. Звоните по офисному телефону 097-891-01-18 будем рады сотрудничеству.



Объем земляных работ | подсчет объема земляных работ



Геодезические работы для подсчета объемов грунта

Проверить объем земляных работ: +7 (926) 926-03-03.

Для определения объемов земляных работ и объемов разработанного материала выполняется инструментальная геодезическая съемка. В зависимости от величины территории, на которой предстоит выполнение этих видов работ, выбирается методика геодезических работ и состав оборудования. План земляных масс малого участка можно построить после измерения площади (планово-высотной геодезической съемки) электронным тахеометром, для участка большой площади – после выполнения съемки спутниковыми методами получения координат. Картограмма земляных работ на значительных территориях строится по аэрофотосъемке участка.

Съемка рельефа выполняется преимущественно тахеометром, но в некоторых случаях оправдано применение лазерного сканирования. Топогеодезические работы электронным тахеометром и лазерным сканером обладают большей точностью по сравнению с другими видами геодезических съемок. По результатам этих съемок получают, при необходимости, топографический план участка, план земляных масс или картограмму земляных работ.

© Геодезическая компания «Скорая геодезическая помощь», Москва, Российская Федерация.

Заказать подсчет объема земляных работ и узнать цены на геодезические услуги по проверке планов земляных масс, картограмм земляных работ и проверку объема насыпных материалов можно через пункт меню «Есть вопрос?», который расположен вверху с левой стороны, или по телефонам (9:00-21:00 по Москве): +7 (926) 926-03-03 («Мегафон») и +7 (962) 962-03-03 («Билайн»).

Ещё из сферы «промышленная геодезия»: исполнительный чертеж. К тому же, геодезия в промышленности содержит такой вид работ, как построение геодезических сетей - опорные и деформационные сети. Мы будем очень признательны, если Вы добавите эту страничку к себе в социальные сети с помощью вот этих самых кнопочек внизу:

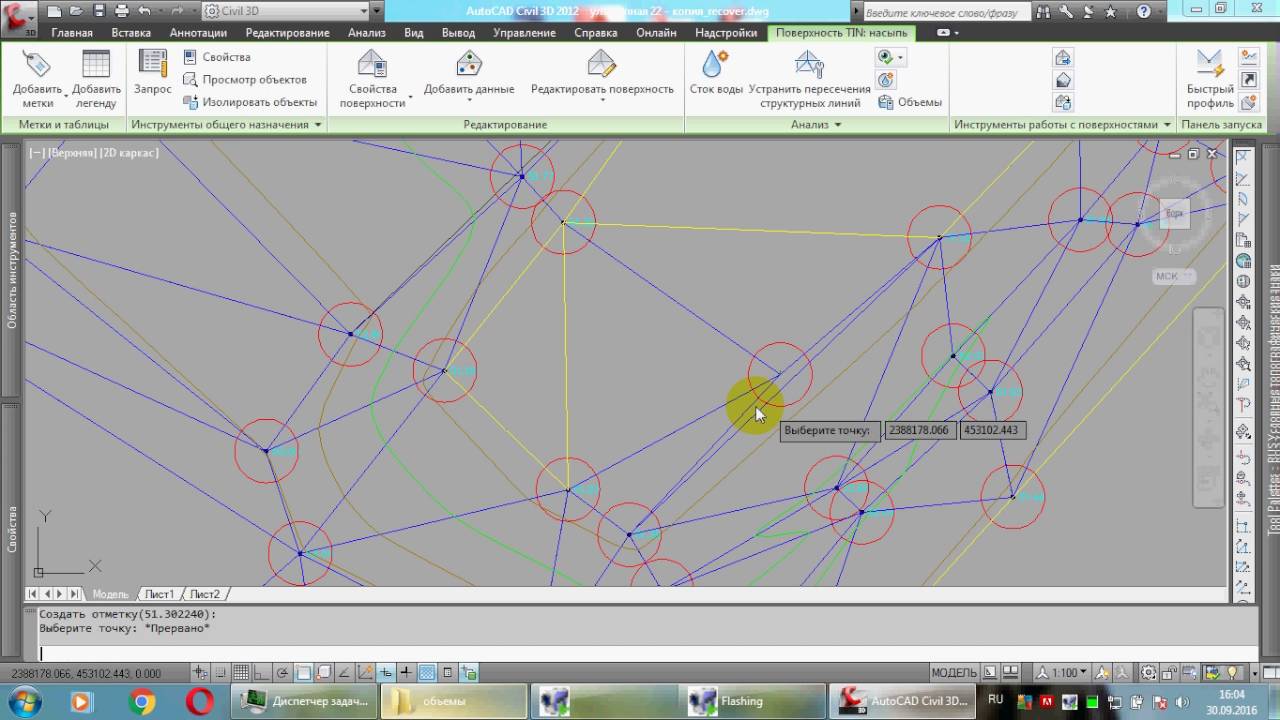

Подсчет объемов в Autodesk AutoCAD Civil 3D

Введение

В сегодняшней статье я хочу рассказать вам о том, какие есть способы подсчета объемов работ в Civil 3D.

Все основные инструменты для подсчета объемов находятся на ленте на вкладке Анализ. Объемы можно посчитать следующими способами:

  • Создание поверхности для вычисления объемов;
  • Картограмма земляных масс;
  • Использование инструментов профилирования по объемам;
  • Подсчет количеств с помощью статей расхода;
  • Расчет материалов и попикетных объемов земляных работ.

Далее расскажу поподробнее про каждый из этих способов.

Подсчет общих объемов. Создание поверхности для объема

Для подсчета общих объемов земляных работ достаточно иметь в чертеже 2 поверхности: базовую поверхность (обычно в ее качестве выступает поверхность существующей земли) и поверхность сравнения (обычно проектная поверхность).

На их основе создается поверхность для подсчета объемов. Для создания такой поверхности необходимо выполнить следующие действия:

Лента – вкладка Анализ – Пульт управления объемами – Создать новую поверхность для вычисления объема. Появляется окно Создания поверхности. Выберите базовую поверхность и поверхность сравнения из списка, задайте имя и выберите стиль → ОК.

В результате в Пульте управления объемами вы всегда сможете найти результаты сравнения двух выбранных поверхностей: объем выемки, насыпи и чистый объем. Также у вас есть возможность ввести дополнительные коэффициенты к объему выемки и насыпи.

В табличной форме результаты расчета можно вставить в чертеж или выгрузить в форме отчета в формат XML. Таблица появится в чертеже в виде блока и будет нединамичной. Обратите на это внимание.

При внесении изменений в поверхности–исходники не забывайте перестраивать поверхность для вычисления объемов, чтоб не потерять ее актуальность. Для удобства можно включить автоматическое перестроение такой поверхности.

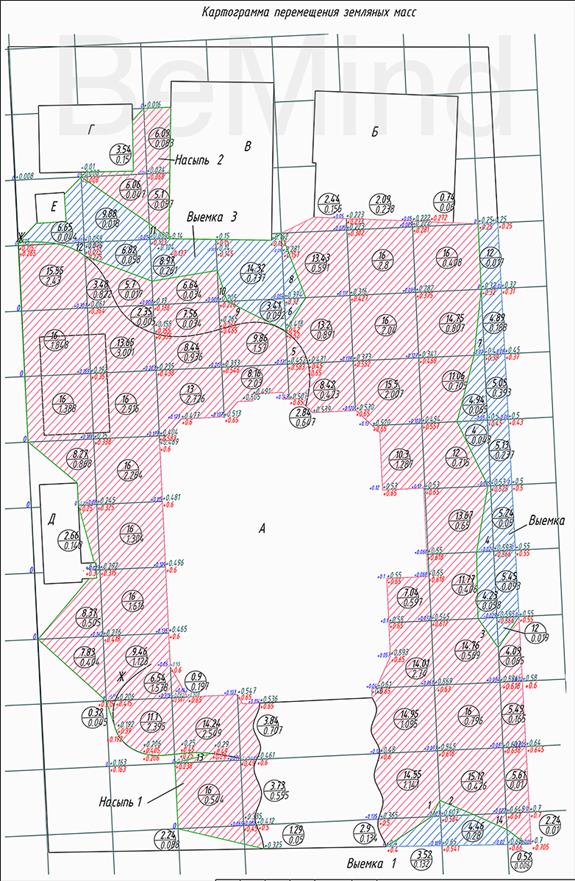

Расчет картограммы

Для расчета картограммы также потребуются 2 поверхности, которые будут сравниваться между собой. Расчет картограммы рекомендуется производить в отдельном чертеже. В этот новый чертеж вы можете подгрузить поверхности с помощью быстрых ссылок. Еще вам потребуется вычертить контур картограммы - им может быть обычная замкнутая полилиния на чертеже.

Модуль для расчета картограммы устанавливается из дополнительного пакета локализации к Civil 3D - Russian Productivity Tools. Или вы можете найти другое подходящее приложение на просторах магазина приложений Autodesk.

Картограмму из пакета локализации после установки можно отыскать в Области инструментов на вкладке Панель инструментов в разделе Менеджер расширений для подписчиков.

Запустите процесс создания картограммы, выберите необходимые поверхности для сравнения, укажите границу и начальную точку расчета картограммы. Так же можно задать угол поворота картограммы.

Доступно 2 метода расчета картограмм: метод триангуляции и метод квадратов. Метод триангуляции точнее, а метод квадратов позволяет выполнить ручную проверку подсчитанных объемов.

Инструменты профилирования по объемам

Использование Инструментов профилирования по объемам возможно при условии, что создана группа объектов профилирования, существует динамическая поверхность для группы объектов профилирования и задана базовая поверхность для вычисления объема в Свойствах группы объектов профилирования.

В инструментах профилирования по объемам вы можете получить результат сравнения двух поверхностей – объем насыпи и выемки. Если полученный объем вас не устраивает, у вас есть возможность поднять или опустить базовую характерную линию, от которой отстаивается объект профилирования. Таким образом объем изменится.

Помимо этого, можно привести объем работ к определенному значению. Например, чтоб получить значение разницы объемов выемки и насыпи близкое к нулю, нужно ввести 0 в окно автоматического выравнивания объемов.

Подсчет количеств с помощью статей расхода

С помощью статей расхода в Civil 3D можно подсчитать количества элементов благоустройства и озеленения. Такие объекты могут представлять собой простые объекты AutoCAD: блоки, полилинии, штриховки и пр.

Для подсчета количеств необходимо выполнить следующие действия:

Лента – вкладка Анализ – Диспетчер объемов работ.

Подгрузите файл статей расхода, назначьте нужные статьи соответствующим элементам чертежа.

Для элементов, которые следует считать не штучно, а в метрах, или метрах квадратных, необходимо создать формулы расчета объемов работ.

Для получения результата подсчета объемов работ с помощью назначения элементам статей расходов можно создать таблицу с отчетом.

Расчет материалов и попикетных объемов

Для расчета материалов и получения попикетных объемов земляных работ необходимо чтобы в чертеже были созданы:

  • Трасса с разбивкой осей сечений по ней;
  • Коридор с правильно закодированными фигурами слоев дорожной одежды;
  • Поверхности для вычисления земработ (например, поверхность существующей земли и поверхность по земляному полотну).

На ленте перейдите на вкладку Анализ – команда Расчет материалов. В окне Расчета материалов выберите данные для расчета:

Для создания таблицы с объемами по земляным работам на ленте перейдите на вкладку Анализ – Таблица общих объемов.

Таблица содержит данные о площадях выемки и насыпи, об объемах выемки и насыпи, попикетно, и результирующие объемы.

Для расчета объемов по дорожной одежде снова зайдите в Расчет материалов, в окне Редактирования списка материалов создайте необходимые материалы.

Для создания таблицы объемов по материалам на ленте перейдите на вкладку Анализ – Таблица объемов материалов. В появившемся окне Создания таблицы объемов материалов выберите необходимый материал. Таблицы создаются отдельно для каждого материала.

Заключение

Умение автоматизированно считать объемы и создавать исходные данные для их подсчета – полезный навык для любого проектировщика современности. Civil 3D обладает удобным набором инструментов для расчета объемов.

Подсчет объемов земляных работ

Объем механизированной разработки грунта и объем недобора рассчитывают раздельно.

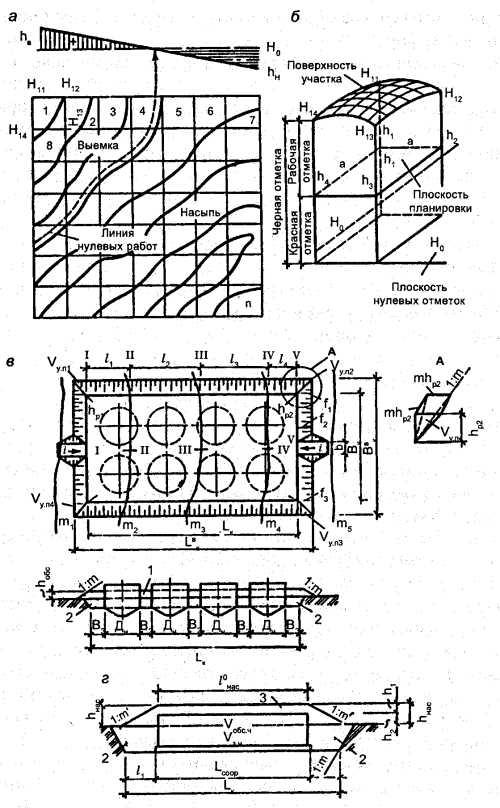

Объемы выемок представляют собой усеченные призмы, пирамиды, конусы для круглых в плане фундаментов и другие простейшие геометрические фигуры, размеры которых известны. Котлованы сложных форм разбивают плоскостями на простые геометрические фигуры и после определения объема каждой из них, суммируют [3, 12, 13, 14, 15,16].

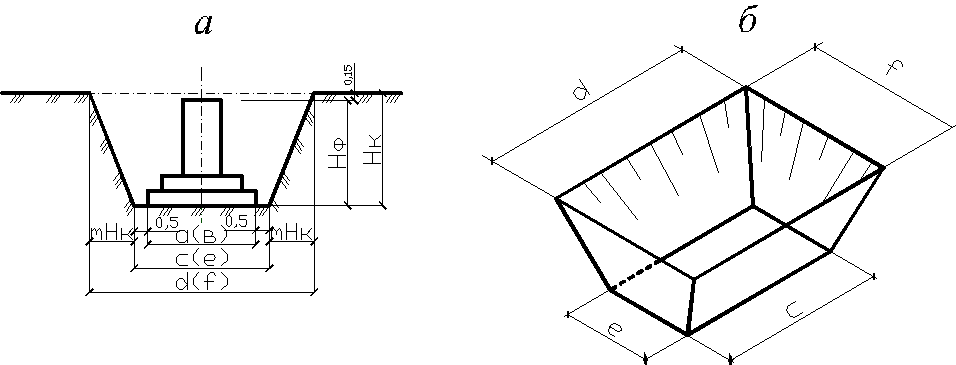

Например, объем прямоугольного в плане рис.2 котлована определяется по формуле обелиска или усеченной пирамиды:

м3, где , –размеры котлована понизу, ,– размеры котлована поверху, м

; ;

где -глубина котлована, м

-коэффициент заложения откоса [5]

Объем грунта недобора подсчитывают отдельно, т. к. зачистка его выполняется другими средствами механизации, а площади, подлежащие зачистке, иногда не совпадают с площадью подошвы выемки.

где -площадь подошвы фундаментов, м2

-толщина слоя недобора, м

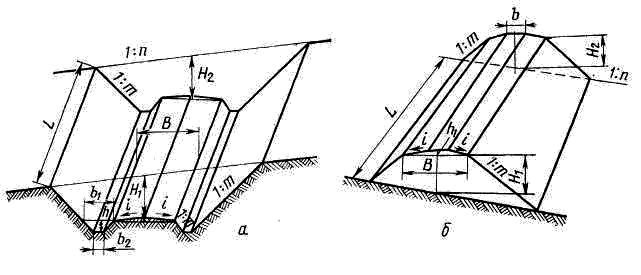

Объем грунта в траншеях на местности с небольшим поперечным уклоном, выполняют по формуле Мурзо:

Объем грунта, который необходимо разработать для траншей в промышленном и гражданском строительстве можно определить по приближенной формуле:

где ,,- площади поперечного сечения в середине, начале и в конце длины траншеи, м2.

, -рабочие отметки начального и конечного поперечных сечений , м.

- длина траншеи, м.

- коэффициент заложения откоса.

Рекомендуется результаты подсчетов объемов земляных работ представить в виде карты-схемы к карте-схеме выемок, расположенных по буквенным и цифровым осям, с обозначением объемов. Такая карта облегчит работу над решением вопроса о распределении вырабатываемого грунта.

    1. Распределение грунта

При разработке грунта связи между его частицами нарушаются и грунт разрыхляется. Степень разрыхления зависит от вида грунта и его влажности. При обратной засыпке пазух фундамента грунт тщательно уплотняют, но уплотнить его до прежней естественной плотности никакими средствами уплотнения невозможно; такой грунт имеет некоторое остаточное разрыхление по отношению к природному состоянию. Все эти изменения состояния влияют на объемы выполняемых работ, трудозатраты и должны учитываться в расчетах.

При первоначальной разработке выемки экскаватором грунт отгружается в кавальер (временный склад грунта), из которого позже производят обратную засыпку, а излишний грунт, вытесненный телом фундамента, увозят. Этот грунт характеризуется коэффициентом начального разрыхления . Он показывает насколько произошло увеличение объема по отношению к природному объему:

где - объем грунта в разрыхленном состоянии, м3

- объем грунта природной плотности , м3

где - объем уплотненного грунта, м3

В ЕНиР, сб.  2, вып. 1 «Земляные работы» степень начального и остаточного разрыхления грунта приводится в процентах к естественному объему, однако в расчетах следует принимать разрыхление в долях единицы. Например, если начальное разрыхление грунта составляет 17%, а остаточное разрыхление (после уплотнения) – 5%, то, соответственно, для него , а.

Избыточный грунт, вытесненный телом фундамента, а также некоторую долю возвращаемого при обратной засыпке грунта вывозят либо на свалку, либо используют на планировочных работах, при засыпке оврагов и других работах. Количественно доля вывозимого грунта из возвращаемой части зависит от свойств грунта, конкретно от степени его остаточного разрыхления, ибо из-за потерь связей при разработке, даже после уплотнения, весь объем в пазухи обратной засыпки не войдет.

Алгоритмическую схему распределения грунта можно представить

Для определения объема грунта, вытесненного телом фундаментов, находят суммарный объем всех фундаментов, заглубленных в грунт. Для подвальных зданий это составит объем подземной части по внешним размерам. Однако, вывозу подлежит еще и доля из возвращаемой части, как говорилось выше.

Возвращаемую часть грунта в плотном теле составит разница между объемом выемки и объемом фундаментов. Но для обратной засыпки грунта понадобится несколько меньше. Объем грунта размещенный в пазухах фундамента после уплотненияVо.з. можно найти из выражения:

,

где - объем котлована (выемок), м3,

-объем фундамента, заглубленного в грунт, м3.

- коэффициент остаточного разрыхления грунта

Объем излишнего грунта в плотном теле п.4 алгоритмической схемы находят из выражения:

Транспортироваться этот излишний грунт будет в разрыхленном состоянии, поэтому количество перевозимых кубометров будет больше в коэффициент начального разрыхления раз.

Объем вывозимого грунта п.6 алгоритмической схемы определяется из выражения:

,

где - коэффициент начального разрыхления грунта.

Грунт, оставляемый в кавальерах для обратной засыпки, находится в разрыхленном состоянии и характеризуется коэффициентом начального разрыхления. Получить объем кавальера в м3 можно из выражения:

Результаты расчетов объемов отдельных частей котлованов, траншей, въездных траншей, недоборов, а также обратной засыпки и вывозимого грунта рекомендуется представить либо в виде уравнения баланса грунта, либо в виде таблицы баланса.

Приход грунта

Расход грунта

V прямоугольной части

V обратн. зас.

V откос

Vвывоз

V съездов

и т.д.

V подчистки

и т.д.

V=

V=

Равенство объемов прихода и расхода грунта называют нулевым балансом, при этом невязка (в таблице или уравнении баланса) может составлять %. Распределение грунта при разработке и обратной засыпке рекомендуется показать наглядной схемой (Рис. 4).

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Отбор количества - Объяснение методов расчета объема


В этом посте мы собираемся обсудить различные методы расчета объема, которые можно использовать для определения количества земляных работ. Для различных проектов гражданского строительства, таких как дорожные работы, проект оросительного канала, обследование резервуаров, землеройные работы и т. Д., Используемый метод расчета отличается. Некоторые из этих методов были внедрены до изобретения компьютеров и продолжают применяться до сих пор. В этом документе обсуждаются отраслевые практики использования различных методов расчета объемов, чтобы читатели могли наконец выбрать подходящий для своего проекта.

Земляные работы
Земляные работы - это инженерные работы, создаваемые путем перемещения и / или обработки огромного количества почвы или несформированной породы. Земляные работы выполняются для изменения топографии участка для достижения проектных уровней. Земляные работы включают в себя вырубку и засыпку для достижения необходимого рельефа.

Раскрой: Резка - это процесс выемки грунта с места работы или карьеров для достижения желаемой топографии.

Наполнение: Заполнение - это процесс перемещения выкопанного материала или дополнительного земляного материала к месту работы для достижения желаемой топографии.

Применение земляных работ: Обычно земляные работы выполняются в следующих проектах:

  • Дорожные работы
  • Железные дороги
  • Ирригационные проекты, такие как каналы и плотины
  • Другим распространенным применением земляных работ является профилирование земли для изменения топографии участка или стабилизации склонов.

Методы расчета земляных работ: Есть четыре популярных метода расчета земляных работ, которые мы обсудим в этом документе.
  • Метод сечения
  • Метод среднего
  • Деление квадратом
  • Контурный метод
Первым шагом при выполнении расчета земляных работ является съемка участка.Путем съемки определяются отметки существующей земли в различных точках рабочей площадки. Далее все расчеты производятся в зависимости от этих значений.

Чтобы полностью понять расчет площади и объема, вам необходимо просмотреть следующие сообщения

  1. Подготовка данных для земляных работ
  2. Земляные работы: расчет объема
  3. Земляные работы: Расчет объема: Метод сечения
  4. Земляные работы: Расчет объема: Метод сечения: Расчет площади: Правило трапеции
  5. Земляные работы: Расчет объема: Метод сечения: Расчет площади: Расчет чистой площади
  6. Земляные работы: Расчет объема: Метод сечения: Расчет площади: Правило 1/3 Simpsons
  7. Земляные работы: Расчет объема: Метод сечения: Расчет площади: Сводка
  8. Земляные работы: Расчет объема: Метод сечения: 3 метода расчета объема
  9. Земляные работы: Расчет объема: Метод среднего
  10. Земляные работы: Расчет объема: метод деления квадрата
  11. Земляные работы: Расчет объема: контурный метод
  12. Земляные работы: Расчет объема: сводка

В следующих сообщениях приведены простые примеры, чтобы расчет можно было выполнить и проверить в разумные сроки. На решение сложных примеров уходит много времени, и для таких целей рекомендуется использовать любое программное обеспечение.

Обратите внимание, что ESurvey Earthwork - одно из самых популярных программ для расчета земляных работ, в котором площадь и объем можно определить с помощью нескольких опций.

Подготовка данных

(PDF) РАСЧЕТ ОБЪЕМА ЗЕМЕЛЬНЫХ РАБОТ НА ЦИФРОВЫХ МОДЕЛЯХ ЗЕМЛИ

Расчет объема земляных работ на основе цифровых моделей местности

ОБЪЕМ 10  СПЕЦИАЛЬНЫЙ ВЫПУСК ICEGD ИЮНЬ 2015

28

Fi

Fi.5Ove

la

двух треугольников

ячеек с номером

Рис. специальный программный модуль в 1990 году. Что касается бывшего программного решения

, которое работало на скромной компьютерной платформе

, а также других программных пакетов,

имело предел 4.000 точек и 50 линий разрыва в одном наборе

точек. В этом программном решении применяется статический алгоритм

триангуляции Sweep-hull. Впоследствии, в

1996, мы разработали совершенно новое программное обеспечение

с динамическим построением треугольных сетей, в котором применяется инкрементный алгоритм

. Приложение

написано на языках программирования C и Visual LISP

и работает в AutoCAD.

Благодаря примененному алгоритму разработанное программное решение

не имеет ограничений по количеству точек

,

и разрывных линий.Единственным ограничением является свободное место на жестком диске

, но это ограничение было незначительным, даже

для крупнейших карьеров. В качестве логической последовательности мы

разработали программное обеспечение для расчета объема на основе цифровых моделей местности (DTM)

.

4. МЕТОДЫ РАСЧЕТА ЗЕМЕЛЬНЫХ РАБОТ

Существует несколько методов расчета земляных работ:

метод сечения с несколькими подвариантами, контурный

метод, средний метод, простые призмы, толщина слоя,

сложных призм и ячеечный метод. Каждый метод

имеет свои преимущества и недостатки, в зависимости от формы объекта

. Их можно разделить на две группы:

,

линейных и поверхностных объектов. Улицы, железные дороги, дамбы, тоннель

и т. Д. Рассматриваются как линейные объекты. Примерами объектов поверхности

являются свалки, карьеры, свалки и т. Д. В этом документе

мы обсудим некоторые из них на основе DTM.

4.1 Метод сечения

Для линейных объектов обычно используется метод сечения

.Этот метод также можно использовать для

объектов поверхности и используется как метод управления.

Достоинством данного метода является то, что

наглядно отображает проведенные раскопки и

насыпи, а

недостатком является недостаточная точность профиля

на

интервалах.

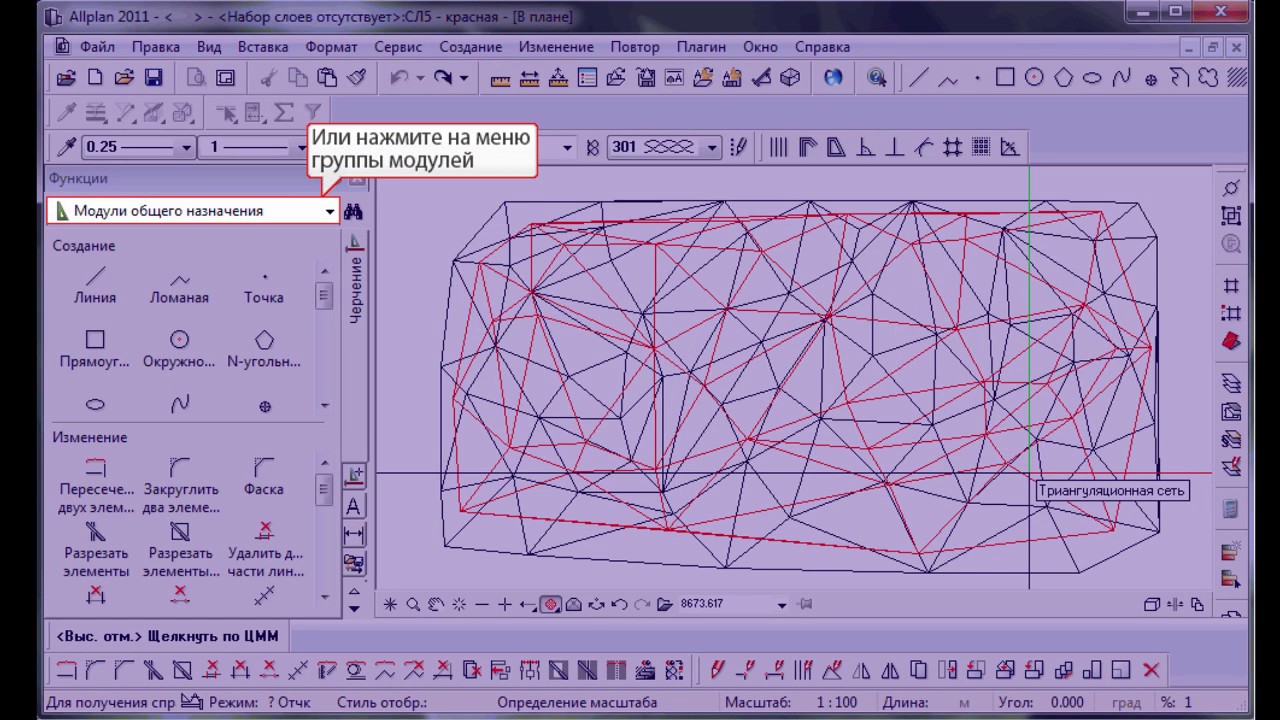

4.2 Метод простых призм

Этот метод состоит в суммировании объемов простых

трехсторонних призм, образованных из сети треугольников.

Треугольники TIN используются для формирования вертикальной трехсторонней призмы

на некоторой опорной отметке, обычно нулевой отметке.

В случае расчета объема между двумя поверхностями местности

, т.е. верхней и нижней, их разница составляет

объем котлована или насыпи. Недостаток

этого метода заключается в том, что обе модели

должны иметь идентичную внешнюю границу, и невозможно разделить

информацию для раскопок и

насыпи. Если выкопанный материал выгружается в пределах

общей внешней границы, этот метод даст нулевой объем

, что неверно.Этот метод

применим только в том случае, если выемка грунта

выносится за внешнюю границу.

4.3 Метод толщины слоя

В этом методе точки на первой модели (вершины

треугольников) проецируются на вторую модель, а

вычисленных разностей высот являются толщинами в точках

первой модели. Также в точках второй модели

рассчитываются аналогично разности высот для первой модели

, которые также дают толщину в этих точках первой модели

.Третий набор точек состоит из

граничных вершин полигона, где также вычисляются толщины слоя

между двумя моделями. Полученная таким образом толщина

теперь служит входными данными для пласта модели толщины

, где точки обеих моделей и толщина слоя

в них как переменная Z, образуют модель, объем которой

должен быть определен. Этот метод имеет преимущество

по сравнению с предыдущим, потому что обе модели

не обязательно должны иметь идентичную внешнюю границу,

и которая дает информацию отдельно для раскопок

и насыпи.Недостатком этого метода является то, что

верхняя и нижняя модели могут не иметь больших изменений в отметках

. Рекомендуется рассчитать объем запасов

руды по разведочным скважинам.

4.4 Метод комплексных призм

Этот метод дает наилучшие результаты, потому что он учитывает

всех входных данных от обеих моделей местности:

точек и разрывных линий. Он заключается в проецировании сети

треугольников первой модели на сеть треугольников

второй модели, в результате чего получается набор многоугольников (рис. 5).

Измерение объема земляных работ (со схемой)

Измерение объема земляных работ по поперечным сечениям:

Длина проекта вдоль центральной линии разделена плоскостями поперечных сечений на серию твердых тел, известных как призмоиды. Расстояние между секциями должно зависеть от характера грунта и требуемой точности измерения.

Обычно они проходят с интервалом 20 м или 30 м, но секции также следует брать в точках перехода от резки к заполнению, если они известны, и в местах, где наблюдается заметное изменение уклона в продольном или поперечном направлении.

Сначала вычисляются площади взятых поперечных сечений, а затем вычисляются объемы призмоидов между последовательными поперечными сечениями, используя формулу трапеции или призмоидальную формулу. Первый используется в предварительных оценках и для обычных результатов, в то время как последний используется в окончательных оценках и для получения точных результатов.

Призмоидальная формула может использоваться прямо или косвенно. В косвенном методе объем сначала рассчитывается по формуле трапеции, а затем к этому объему применяется призомиальная поправка, чтобы скорректированный объем был равен тому, как если бы он был рассчитан прямым применением призомоидальной формулы.Чаще используется косвенный метод, который является более простым.

Когда осевая линия проекта изогнута в плане, эффект кривизны также учитывается специально при окончательной оценке земляных работ, где требуется большая точность. Обычно объемы вычисляются такими прямыми, как указано выше, а затем к ним применяется поправка на кривизну.

Другой метод нахождения криволинейных объемов - применить поправку на кривизну к площадям поперечных сечений, а затем вычислить требуемые объемы из исправленных площадей по призмоидальной формуле.

Формулы для площадей поперечных сечений:

Обычно встречаются различные поперечные сечения, площади которых необходимо вычислить:

1. Уровень раздела.

2. Двухуровневая секция.

3. Боковой двухуровневый участок.

4. Трехуровневая секция.

5. Многоуровневый раздел.

Обозначения., См. Рис. 12.1:

Лет:

b = ширина пласта или основания, обычно постоянная.

S: 1 = боковой наклон (S по горизонтали до 1 по вертикали).

1 дюйм r = поперечный уклон исходного грунта (1 вертикальный на r горизонтальный)

h = высота земляных работ (обрезка или насыпка) по центральной линии

h 1 и h 2 = высота сторон, т.е. вертикальные расстояния от уровня пласта до пересечения боковых откосов с исходной поверхностью.

W 1 и W 2 = ширина стороны или половина ширины i.е. горизонтальные расстояния от центральной линии до пересечения боковых откосов с исходной поверхностью.

A = площадь поперечного сечения.

Формулы размеров поперечных сечений нарезки и заполнения для вышеперечисленных случаев приведены ниже и должны быть проверены читателями в качестве упражнений.

1. Уровень-секция (рис. 12.2):

В этом случае земля ровная в поперечном направлении.

2.Двухуровневая секция (рис. 12.1):

В этом случае грунт имеет поперечный уклон, но наклон грунта не пересекает уровень формации.

Двухуровневая секция бокового склона (рис. 12.3):

В этом случае грунт имеет поперечный уклон, но наклон грунта пересекает уровень формации, так что одна часть площади находится в вырубке, а другая - в насыпи (частичная срезка и частичная насыпка).

Примечание:

Когда заполнение выходит за центральную линию, т.е. когда площадь заполнения больше, чем площадь резки, уравнения 12.3 и 12.4 используются для определения областей заполнения и резки соответственно.

4. Трехуровневая секция (рис. 12.4):

В этом случае поперечный уклон грунта неоднороден.

5. Многоуровневая секция (рис. 12.5):

В этом случае поперечный уклон грунта неоднороден, но имеет несколько поперечных уклонов, как видно из рисунка.

Примечания относительно поперечного сечения записываются следующим образом:

Числитель обозначает разрезание (+ ve) или заполнение (-ve) в различных точках, а знаменатель - их горизонтальные расстояния от центральной линии сечения .Площадь разреза рассчитывается по этим записям координатным методом. Координаты могут быть записаны в определяющей форме независимо от знаков.

Пусть Σ F = сумма произведения координат, соединенных сплошными линиями.

Σ D = сумма произведений координат, соединенных пунктирными линиями.

Тогда A = 1/2 (ΣF- ΣD) …………………………………………………… .. (уравнение 12.6)

Формулы для объема:

Чтобы рассчитать объемы твердых тел между секциями, необходимо предположить, что они имеют некоторую геометрическую величину. Они почти должны принимать форму призмоидов, и поэтому в расчетах они считаются призмоидами.

Пусть A 1 , A 2 , A 3 …………… .. A n = области на 1-м, 2-м, 3-м ……………… последнем поперечном сечении.

D = общее расстояние между поперечными сечениями.

В = объем нарезки или начинки.

1. Формула трапеции:

Число поперечных сечений, дающих площади, может быть нечетным или четным.Так как площади на концах являются усредненными в этой формуле, поэтому она также известна как формула средней конечной площади.

2. Призмоидальная формула:

Чтобы применить призмоидальную формулу, необходимо иметь нечетное количество секций, дающих площади. Если есть четные области, призмоидальная формула может применяться к нечетному количеству областей, а объем между двумя последними участками может быть получен отдельно по формуле трапеции и добавлен.

Призмоидальная коррекция:

Разница между объемами, вычисленными по формуле трапеции и призмоидальной формуле, называется призмоидальной поправкой. Объем по призмоидальной формуле более точен. Поскольку объем, рассчитанный по формуле трапеции, обычно больше, чем объем, рассчитанный по формуле призмоидальной формы, поэтому призмоидальная поправка обычно является вычитающей.

Таким образом, объем по призмоидальной формуле = объем по формуле трапеции-призмоидальная поправка.

В приведенных ниже формулах призмоидальной коррекции строчные и прописные буквы относятся к обозначениям соседних разделов. Призмоидальная коррекция обозначается C P .

1. Раздел уровня:

2. Двухуровневая секция.

3. Боковой холм - двухуровневый участок.

4. Секция трехуровневая:

Коррекция кривизны для объемов:

Формулы трапецеидальной и призмоидальной формы получены в предположении, что сечения параллельны друг другу и перпендикулярны центральной линии.Но когда центральная линия находится на кривой, секции не остаются параллельными друг другу, и необходимо применять поправку на кривизну.

Этот эффект не так сильно выражен и в обычных случаях не требует больших объемов земляных работ, поэтому им пренебрегают. Но это нужно учитывать при окончательных оценках и точных результатах.

Это очень заметно в случае уширения дороги и участков на склонах, которые частично находятся в срезании, а частично в насыпи.Изогнутые объемы рассчитываются по теореме Паппу. В нем говорится, что объем, охватываемый постоянной областью, вращающейся вокруг фиксированной оси, равен произведению этой площади на длину пути, пройденного центроидом области. Когда области неоднородны, среднее расстояние от центра тяжести до центральной линии принимается равным

.

Знак плюс или минус указывает, что центр тяжести находится на противоположной стороне или на той же стороне от центральной линии, что и центр кривизны.

В качестве альтернативы площади корректируются с учетом эксцентриситета центроида, а исправленные площади используются в призмоидальной формуле для расчета объема.

Поправки на кривизну (C C ) для общих случаев приведены ниже:

1. Секция уровня:

Теперь в этом случае необходима коррекция, так как область симметрична относительно центральной оси

2. Двухуровневая секция и трехуровневая секция:

3.Сторона - холм два - секция уровня:

Измерение объемов от спотовых уровней:

Этот метод используется для поиска раскопок на больших участках, таких как карьеры. Полевые работы заключаются в разделении участка работ на ряд равных треугольников, квадратов или прямоугольников (рис. 12.6) и нахождении исходных уровней поверхности и новых уровней поверхности после выемки грунта путем точечного выравнивания.

Разница уровней на исходной и новой поверхностях точки определяет глубину земляных работ в этой точке.Глубина земляных работ отмечается по углам треугольников, квадратов или прямоугольников, на которые делится земля.

Объем карьера может быть получен суммой объемов нескольких призм, вычисленных по следующим формулам:

Где A = горизонталь - это поперечное сечение треугольной или прямоугольной призмы.

h 1 , h 2 , h 3 , h 4 и т. Д.= глубины выемки, отмеченные по углам.

Измерение объемов по контурам:
Массовая диаграмма:

Диаграмма масс представляет собой график, построенный между расстояниями вдоль центральной линии, взятыми за основу, и алгебраической суммой массы земляных работ, взятых в качестве ординат. Объем резки считается положительным, а объем заполнения - отрицательным.

Для заблаговременного определения правильного распределения выкопанного материала и количества отходов и займов обычно используется диаграмма масс.Из диаграммы масс можно экспериментально определить план распределения земляных работ, который приведет к минимальным затратам на капитальный ремонт и экономичным расходам на капитальный ремонт и заем.

Подъемник и ведущий:

Лифт:

Расстояние по вертикали, на которое выкопанная земля поднимается на определенную глубину, называется подъемом. Выемка грунта на глубину до 1,5 м ниже уровня земли и откладывание выкопанного материала на земле должны быть включены в состав работ, как указано.Подъемную силу следует измерять от C.G. выкопанной земли к отложенной земле. Дополнительный подъем должен быть измерен в единицах 1,5 м или в соответствии с заранее принятыми условиями.

Свинец:

Расстояние по горизонтали от карьера до участка работ называется свинцовым. Его следует измерять от центра участка выемки грунта до центра засыпанной земли. Обычно подъем до 30 м или в соответствии с заранее принятыми условиями не оплачивается дополнительно.

За пределами подъема 30 м и подъемника 1.Скорость 5 м будет отличаться для каждой единицы подъема на 30 м и подъема на 1,5 м или их части.

Преобразование лифта в свинец:

Лифт переоборудуется в свинцовый по следующим правилам:

1. Высота подъема до 3,6 м умножается на 10

2. Высота подъема более 3,6 м и менее 6 м возводится в квадрат и умножается на 3,3.

3. Высота подъема более 6 м умножается на 20.

Примеры земляных работ:

Пример 1:

Ниже приведены уменьшенные уровни последовательных точек на расстоянии 30 м друг от друга на продольном участке поверхности предполагаемой дороги:

Уровень пласта при изменении 0 на 1 метр ниже уровня естественной поверхности, а затем равномерно повышается с градиентом 1 к 40.Найдите соответствующую глубину пропила или высоту насыпи.

Раствор:

Так как пласт поднимается с равномерным уклоном 1 из 40, подъем на 30 м

Уровни образования следующих друг за другом точек могут быть получены путем прибавления 0,75 м к уровню образования предыдущей точки.

Таким образом, уровни формации при разных изменениях будут как ниже:

Разница между уровнем естественной поверхности и уровнем пласта в любой точке будет зависеть от глубины выемки или высоты насыпи в этой точке.

Отсюда получаем:

Пример 2:

Железнодорожная насыпь шириной 10 м с боковыми откосами 2: 1. Предполагая, что земля выровнена в направлении, поперечном к центральной линии, рассчитайте объем, содержащийся на длине 150 метров, при этом центральные высоты с интервалами 30 м составляют 2,5, 3,00, 3,5, 4,0, 3,75 и 2,75 м соответственно.

Раствор:

См. Рис. 12.2, b = 10 м, s = 2

Призмоидальная формула требует нечетного количества Х-сечений, но в данном случае они четные.Следовательно, объем последней полосы будет определяться отдельно по формуле трапеции, который должен быть добавлен к объему оставшихся полос, давая нечетное количество X-секций, найденных по призмоидальной формуле, чтобы получить общий объем.

Пример 3:

Дорожная насыпь шириной 8 м на уровне формации с боковыми откосами 2: 1 и средней высотой берега 2 м, построенная со средним уклоном 1: 30 от контура 320 м до контура 450 м, найти (i) длину дороги, и (ii) количество земли для насыпи.

Раствор:

Пример 4:

Ширина пласта »фасонный разрез составляет 10 м, а боковые уклоны равны 1: 1. Поверхность земли имеет равномерный боковой уклон 1: 6. Если глубина резания по осевым линиям трех профилей s 30 м друг от друга составляют 3 м, 4 м и 5 м соответственно, определяют объем земляных работ, связанных с этой длиной резки.

Раствор:

См. Рис. 12.1 двухуровневого сечения b = 10м; h = 3, 4, 5 м; s = 1; г = 6

Объем призмоида по формуле трапеции и с применением призмоидальной коррекции = 3529,695 -10,285 = 351941 куб. То же, что и выше.

Пример 5:

Ширина при формировании определенной дороги составляет 12 м, а боковые откосы 1 к 1 по выемке и 1 к 2 по насыпи. Исходный грунт имеет поперечное падение 1 к 5. Если глубина выемки по осевым линиям двух секций s 50 м друг от друга составляет (1.4 м и 0,8 м соответственно, найти объем резки и объем засыпки на этой длине.

Раствор:

См. Рис. 12.3 двухуровневой секции бокового склона.

(i) Объем резки по формуле трапеции:

(ii) Объем заполнения по формуле трапеции,

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Что такое оценка земляных работ? - Земляная компания

В строительной отрасли все работает немного иначе, чем в обычном магазине и покупке. Любой, кто работает подрядчиком по земляным работам, знает, что смета земляных работ является важной частью любого проекта.

Если возникнут такие проекты, как строительство плотины или мостов, подрядчики по земляным работам, предложившие точные предложения, могут выиграть контракт. Подрядчикам предстоит проделать большую работу, чтобы правильно рассчитать объемы и площади земляных работ.

CF Excavating гордится тем, что может делиться своим видением больших и малых проектов с клиентами, нуждающимися в помощи. Мы составили руководство по оценке земляных работ, чтобы помочь вам лучше понять.

Что такое земляные работы?

При разрушении или разрезании участков земли, таких как партии грунта или большие участки горных пород, эти инженерные процессы называются земляными работами.Земляные работы - это процессы, присутствующие в большинстве строительных проектов, которые изменяют топографию любого участка. Эти процессы необходимы для строительства плотин, дорог, мостов, домов и т. Д.

Два важных процесса для понимания земляных работ - это резка и насыпка. Обрезка подразумевает удаление больших кусков земной поверхности. Например, это может включать удаление холма (или его части) для создания дороги. Заполнение описывает перемещение и перемещение выкопанного материала или «насыпи» на другой участок поверхности земли для уплотнения.

Как рассчитать смету земляных работ

Оценки земляных работ можно рассчитать с помощью метода среднего, блочного или секционного. Однако наиболее точные результаты дает метод сечения.

Метод среднего

Метод среднего лучше всего использовать для небольших проектов, где вам нужно будет определять уровни в каждой точке сетки. Этот метод является наиболее простым для использования только там, где есть нарезка или где есть начинка.Это важный момент, который следует различать, поскольку сочетание резки и заполнения приводит к получению неверных оценок.

Эти неверные оценки возникают из-за того, что значения обрезки и заполнения смещаются или обнуляют друг друга во время процесса усреднения. Для расчета оценки земляных работ необходимо умножить площадь на разницу между средним значением двух наборов уровней.

Формула:

Объем = Площадь * Разница между средним значением двух наборов уровней.

Блочный метод (метод деления квадрата)

Блочный метод чаще всего используется до начала строительства здания для определения объема для проектов выравнивания. Этот метод является чем-то средним между методом усреднения и методом сечения. Он более точен, чем средний метод, но проще, чем метод сечения.

Однако, как и выше, при вырезании и заполнении одного и того же блока они могут аннулировать друг друга. К счастью, погрешность намного меньше, чем у среднего метода.

Чтобы рассчитать блочный метод, определите объем каждой резки или заполнения для каждого блока. После этого сложите их все вместе, чтобы найти общий объем.

Формула:

Объем = Площадь каждого блока * Сумма резки для каждого блока ИЛИ Сумма заполнения для каждого блока

Метод сечения

Метод сечения полезен в большинстве действительно крупных инфраструктурных проектов, таких как дороги, плотины, железные дороги и другие. Хотя метод сечения рекламируется как более точный, его труднее разработать.Это становится особенно сложным, поскольку для этого требуются точки пересечения, где линии, служащие поверхностями, соединяются.

Однако, несмотря на то, что это сложнее, финансовое вознаграждение того стоит. Первым шагом является определение параметров резки и заполнения для каждой секции с помощью метода расчета площади нетто или трапециевидного метода. Следуя этому шагу, умножьте среднюю площадь на расстояние между секциями.

ошибок для учета

Есть некоторые области, в которых необходимо учитывать и устранять неправильные измерения.Эти источники включают инструментальные, личные и естественные ошибки опроса.

Кроме того, специалисты по оценке земляных работ должны учитывать последствия, которые процессы земляных работ оказывают на объемы почвы. Существует три типа объемов грунта: насыпные, рыхлые и уплотненные.

Кроме того, воздушная топография также имеет области ошибок. Он сталкивается с геометрическими искажениями и, соответственно, дает несколько наклонный диагональный вид из-за высоты камеры и кривизны земли.

Вот несколько решений для понимания этих ошибок:

1) Интеграция и оптимизация нескольких источников данных

2) Использование 3D-модели для упрощения строительства

3) Более эффективные методы представления данных в нескольких упрощенных отчетах

4) Используйте конструируемые модели для мониторинга проекта и определения областей для улучшения проекта и ключевых показателей эффективности (KPI)

5) Обеспечение удаленной визуализации проектов для дальнейшей оценки

Последние мысли

Оценка земляных работ не является надежным источником точности.Но это тщательно продуманная оценка для наилучшего распределения ресурсов. Неправильная оценка - это разница между видением прибылей и убытков, а убытки могут быть весьма значительными.

CF Excavating имеет опыт, чтобы поддержать вас на вашем пути к строительству. Если у вас есть строительный проект, требующий сметы земляных работ, компания CF Excavating всегда готова помочь.

Что такое "вырезать и заполнить" при съемке?

Процессы, связанные со строительством дорог, железных дорог и каналов, часто включают добавление или удаление больших масс грязи и камня.Это добавление и удаление массы в земляных работах называется «насыпью и насыпью». Вырезание и заполнение - это обычный процесс, в котором движение земли обрабатывается логически.

Целью резки и заполнения является, в конечном счете, экономия энергии и максимальное использование существующих материалов, чтобы избежать попадания или вывоза массы грязи. Хотя это обычное дело, это может быть утомительный процесс - перемещение земли требует больших усилий, а ошибки могут привести к дорогостоящим переделкам. Чтобы избежать таких проблем, специалисты по планированию проектов используют подробные и интеллектуальные карты выемок и насыпей, предоставляя исчерпывающие планы, которые помогают командам земляных работ наиболее эффективно использовать массу и рабочую силу.

Что такое «вырезать и заполнить»?

Так что именно означает «вырезать до заполнения»? Вырубка и насыпь также известны как раскопки и насыпи. Это процесс, при котором экскаваторы перемещают и размещают объемы материала для создания оптимального ландшафта для дороги, железной дороги или канала. Эти два термина определены следующим образом:

  • Огранка: Земля, удаленная с участка, считается «вырезанной» или выкопанной землей.
  • Насыпь: Земля, внесенная в область, считается «насыпной» или насыпной землей.

Когда выкапываются железные дороги, дороги или каналы, разрезанный материал выталкивается, чтобы заполнить близлежащие холмы и насыпи. Этот процесс обычно выполняется с помощью землеройного оборудования. Бульдозеры и экскаваторы убирают землю с участков вырубки и переносят ее на самосвалы, которые доставляют ее к местам засыпки. После того, как земля перемещена в место насыпи, засыпанная земля уплотняется роликовым или пластинчатым уплотнением.

В процессе уплотнения воздух удаляется до начала строительства.Это важно, так как предотвращает смещение и оседание земли во время или после процесса строительства, что может повредить фундамент и элементы здания.

Конечная цель выемки и насыпи - максимальное сохранение массы. Если засыпать больше, чем засыпать, руководителям проектов нужно будет найти место для сброса излишков камня и почвы, в то время как засыпка больше, чем вырубка, приведет к тому, что менеджеру придется привозить грязь из другого места. Оба эти результата приводят к дополнительным затратам на материалы, рабочую силу и оборудование.Чтобы избежать внесения или удаления лишней массы, процессы нарезки и насыпи планируются таким образом, чтобы срезанная масса и масса насыпи оставались примерно одинаковыми.

Несмотря на то, что он эффективен для сохранения массы, нарезка и заполнение - дорогостоящий процесс. Стоимость такого рода земляных работ увеличивается по мере того, как перемещается больше земли и для этого требуется больше оборудования и рабочей силы. Чтобы максимально использовать землю, оборудование и рабочую силу, планировщики участков часто используют так называемую карту выемок и насыпей.

Как используются карты вырезания и заполнения?

Когда они планируют области, где требуется выемка и насыпь, дизайнеры создают чертежи, называемые схемами выемки и насыпи.На этих диаграммах показаны все области, где требуется вырезка или насыпка. Такие карты создаются путем проведения высокоточных измерений существующей топографии и высоты с последующим наложением карты желаемой топографии. На этих картах выемка и насыпь определены следующим образом:

  • Обрезка: Области, где существующая отметка превышает желаемую отметку, имеют «вырезанный» материал.
  • Заливка: Области, где существующая топография лежит ниже желаемой линии отметки, являются «заполненными» пространствами.

Карты выемки и насыпи обычно создаются в двух вариантах. Самые простые карты используют двумерные диаграммы, в то время как более современные решения используют программное обеспечение для трехмерного моделирования. Эти два варианта более подробно описаны ниже:

  • Двумерные диаграммы: В самом простом виде диаграммы выемки и насыпи показывают местоположение вдоль оси X с положительной или отрицательной осью Y, количественно выражая количество выемки или насыпи с помощью отрицательного или положительного числа соответственно .Поскольку земля существует в трех измерениях, эти диаграммы должны быть созданы для множества поперечных сечений ландшафта через равные промежутки времени.
  • Трехмерные диаграммы: Трехмерные карты - это более современные решения для проектов выемки и насыпи земляных работ. Рельеф сначала измеряется с помощью точного геодезического оборудования, а точки данных используются для создания модели местности, созданной программным обеспечением. После завершения базовой модели планировщик создает модель желаемого ландшафта и накладывает ее на существующую модель ландшафта, чтобы определить области выемки и засыпки в трех измерениях.Модели программного обеспечения могут выделять области вырезания и заливки разными цветами, которые различаются в зависимости от диапазонов значений.

Выбор использования двухмерной модели вместо трехмерной должен зависеть от уровня точности, требуемого для проекта. Для проектов меньшего масштаба с ограниченными потребностями в выемке и насыпи может не требоваться более двухмерных диаграмм. Однако для более крупных и дорогих проектов обычно требуется точность, обеспечиваемая трехмерной диаграммой. Помимо этой разницы, возможность использовать один тип диаграммы поверх другого зависит от доступа к сайту и доступности оборудования.

Элементы ландшафта на картах выемки и насыпи

Карты выемки и насыпи

содержат многие из тех же элементов ландшафта, что и традиционные карты, хотя они часто также включают отметки для целей расчета. Некоторые общие особенности местности, включенные в карты выемки и насыпи, подробно описаны ниже:

  • Холм: Холм определяется как область возвышенности, где земля поднимается на склоне. Холмы показаны на картах с помощью горизонталей, образующих концентрические окружности.Самый маленький замкнутый круг представляет вершину холма.
  • Седло: Седло - это низкая точка между двумя точками возвышения. Это может выглядеть как низменность между двумя холмами, перерыв или провал на гребне хребта. Эта функция обычно представлена ​​на карте в виде песочных часов.
  • Долина: Долина выглядит как длинная канавка на земле и обычно содержит ручей или реку, текущую через нее. На карте долины обычно представлены горизонтальными линиями в форме U или V с закрытым концом, направленным вверх по течению.Рисунки - менее заметные версии долин и обозначены таким же образом.
  • Хребет: Хребет - это участок с крутым уклоном и возвышенностью с одной стороны. Обычно гребни обозначаются контурными линиями в форме U или V с закрытым концом, направленным в сторону от возвышенности. Иногда от гребней образуются отроги, представляющие собой сплошные линии возвышенности, выступающие из гребня. Они отмечены аналогично, хотя могут повлиять на форму гребня.
  • Впадина: Впадины - это низкие точки или провалы в земле.Карты обычно показывают впадины только в том случае, если они достаточно большие по размеру, и эти особенности отмечаются замкнутыми контурными линиями с отметками, указывающими на более низкие области.
  • Обрыв: Обрыв - это внезапный обрыв, проявляющийся как вертикальное или почти вертикальное изменение высоты. Скалы обычно выглядят как контурные линии, проведенные очень близко друг к другу или друг на друге.

Из полной карты можно запланировать выемку и насыпь вокруг существующих топографических объектов.Обычно карта с этими особенностями может использоваться в качестве основы, на которую накладывается окончательный проект, чтобы определить области потенциальных выемок и насыпей. После того, как начальные планы составлены, планы выемки и насыпи добавляются на основе топографических особенностей.

Как рассчитать вырез и заливку

Итак, вы определили, что вам нужно использовать выемку и насыпь в своем проекте, и у вас есть представление о том, какой метод вы будете использовать. Как рассчитать площадь выемки и насыпи, чтобы можно было спланировать трудозатраты и рассчитать затраты на проект? Метод расчета во многом зависит от метода, который вы будете использовать в своем проекте.

Доступен ряд программных продуктов для создания карт выемки и насыпи, и многие из них автоматически рассчитывают и оптимизируют проекты выемки и насыпи. Однако, если вы используете больше ручных методов, может потребоваться ручной расчет. Для расчета значений выемки и насыпи используются различные методы расчета, некоторые из которых подробно описаны ниже.

1. Метод поперечного сечения

Метод расчета поперечных сечений является обычным методом, используемым при двухмерном картировании.С помощью этого метода поперечные сечения существующих и предполагаемых уровней земли измеряются через равные промежутки времени по всему участку. Площадь выемки и насыпи определяется для каждого поперечного сечения, затем соседние поперечные сечения сравниваются и средние значения их площадей выемки и насыпи умножаются на расстояние между ними. Это делается для каждой смежной пары секций, затем общие объемы складываются вместе, чтобы создать полные объемы выемки и насыпи для проекта.

Метод расчета поперечных сечений требует значительно больше времени, чем автоматические методы расчета объема, а точность метода зависит от установленного расстояния между сечениями.Более близкие участки приводят к большей точности, но требуют больше времени для расчета, в то время как дальнейшие участки менее точны, но требуют меньше времени для расчета.

2. Метод сетки

Метод расчета сетки включает нанесение сетки на план проекта земляных работ. Для каждого узла сетки определите существующий и предполагаемый уровень земли и рассчитайте необходимый выем или насыпь. После расчета глубины выемки или насыпи умножьте значение на площадь ячейки сетки. Сделайте это для каждого квадрата сетки, затем сложите объемы, чтобы определить общие объемы выемки и насыпи для проекта.

Как и метод расчета сечений, метод сетки требует времени на внедрение и значительно больше времени, чем любые автоматические системы. Кроме того, точность метода сетки зависит от размера ячейки сетки. Для более крупных ячеек требуется меньше времени для расчета, но они менее точны, в то время как ячейки меньшего размера более точны, но для расчета требуется больше времени.

3. Автоматизированные методы

Если вы используете программу для земляных работ, вам может не понадобиться использовать один из описанных выше ручных методов.Вместо этого программа выполнит расчеты за вас. Следует отметить, что эти программные системы работают быстрее, но по своей сути не более точны - например, некоторые программные расчеты основаны на версиях с высокой плотностью методов поперечных сечений или сеток. Однако в автоматизированных системах часто используются более сложные методы расчета, такие как метод треугольной призмы.

Метод треугольной призмы - распространенный метод расчета при земляных работах, который известен своей превосходной точностью.Однако это должно быть выполнено с использованием программного обеспечения из-за его технической сложности.

Метод треугольной призмы начинается с триангуляции существующего ландшафта для создания непрерывной поверхности из соединенных треугольников. Тот же метод используется для моделирования желаемой местности. После завершения обеих поверхностей триангуляции объединяются для создания третьей триангуляции. После объединения вырез и насыпь рассчитываются путем сложения объемов созданных треугольников. Из-за превосходного представления как существующих, так и желаемых ландшафтов, этот метод дает отличное представление объемов для проектов выемки и насыпи.

Работа со специалистами по подготовке данных

Процесс вырезания и насыпи - чрезвычайно полезный процесс для земляных работ в жилых, коммерческих и дорожных проектах. Однако, несмотря на то, что при выемке и насыпи используется существующий рельеф, для максимальной эффективности требуется подробное планирование. Для достижения этой цели проектировщикам проекта нужны подробные карты выемок и насыпей - это означает, что им необходимо геодезическое оборудование для получения информации о местности и программное обеспечение для обработки и визуализации данных значимым образом.Специалисты по взлету могут помочь.

Take-off Professionals готовит 3D-модели и оказывает сопутствующие услуги для самых разных отраслей, от коммерческого строительства до проектов гражданского строительства. Наши инновационные сервисы данных доступны, чтобы помочь вам собрать ваши данные о местности и превратить их в значимые модели, которые вы можете использовать в своем следующем проекте выемки и насыпи.

TOPS работает с широким спектром систем, поэтому мы можем оказывать услуги как можно большему количеству компаний. Мы работаем с данными оборудования Carlson, Leica, Topcon и Trimble и можем предоставить модели в любом нужном вам формате, независимо от того, используют ли ваши инженеры Civil 3D, MicroStation или другое программное обеспечение для проектирования.Мы можем работать даже с мультибрендовыми автопарками.

Работая с нами, вы можете доверять нашим многолетним знаниям и опыту, а также нашим инновационным технологиям GPS и трехмерного управления машинами. С помощью наших инструментов и услуг ваша компания может получить подробную информацию о вашем проекте, чтобы максимально использовать возможности резки и насыпи на местности.

Хотите узнать больше о наших моделях и о том, как они могут помочь в вашем следующем проекте по выемке и насыпи? Вы можете сразу же связаться с нашей командой экспертов по подготовке данных, заполнив нашу онлайн-форму для связи или позвонив нам по телефону 623-323-8441.

Расчеты выемки и насыпи для земляных работ

Я потратил некоторое время на изучение разделов земляных работ, которые появятся в частях теста по ширине и глубине строительства, и понял, что в книгах приводятся формулы в некотором смысле запутанно. Я придумал способ, который помогает мне легко запоминать формулы, и эти проблемы должны быть простыми бесплатными точками на реальном тесте.

Во-первых, несколько определений (у них много разных имен, которые означают одно и то же).

На месте, береговая мера: почва, как сейчас на площадке. Это почва, которая предположительно некоторое время находилась в состоянии покоя. Даже если он изначально был уплотнен, он постепенно расширился до своего текущего состояния покоя.

Насыпной размер, вздутие, транспортный размер, рыхлый, расширенный, выкопанный: Это грунт, который был выкопан и рыхлый. Это используется для расчета объема, используемого при транспортировке или при свободном размещении в куче.

Уплотненный, усадка: Это окончательный объем грунта после его размещения и уплотнения.Его объем меньше, чем в условиях на месте, из-за того, что он более уплотнен, чем в состоянии покоя, и намного меньше объема на месте.

Проблемы для них всегда будут давать коэффициент сжатия и коэффициент объемного .

Мне не нравится, как в книгах показано, как использовать эти коэффициенты, уравнения, которые я видел, имеют коэффициент с одной стороны, а дробь - с другой. Кажется, я никогда не могу вспомнить, что входит в дробь, и не могу понять, что стоит в числителе и знаменателе.

По этой причине я даже не помню уравнение деления. Мне легче запомнить уравнения как умножение, например:

Попробуй. Коэффициент (объемная ИЛИ усадка) всегда применяется к объему на месте . На выходе всегда получается окончательный объем, в зависимости от того, какой коэффициент вы использовали .
