Расчёт объёма котлована с откосами до недавнего времени был очень трудоёмкой задачей. Обычно используемый метод — это метод поперечного сечения с закрепленными в их положении профилями. У этого метода есть ряд недостатков, из которых следует отметить большие погрешности, особенно в случае измерения больших пространств. Внедрение новых технологий в мониторинг объёмов карьеров привело к появлению инновационных методов расчёта. Современный мониторинг ситуации с раскопками включает создание цифровых топографических карт и их периодическое (как правило, ежемесячное) обновление, а современные технологии теперь позволяют собирать, обрабатывать и поддерживать большое количество пространственных данных.

Как осуществляется выполнение подсчёта объёмов земляных работ

Существует несколько методов расчёта земляных работ, у каждого их которых есть свои преимущества и недостатки, в зависимости от формы объекта. Их можно разделить на две большие группы: линейные и поверхностные. Улицы, железные дороги, плотины, туннели и т. д. рассматриваются как линейные объекты. Примерами поверхностных являются свалки, карьеры, котлованы и т. д.

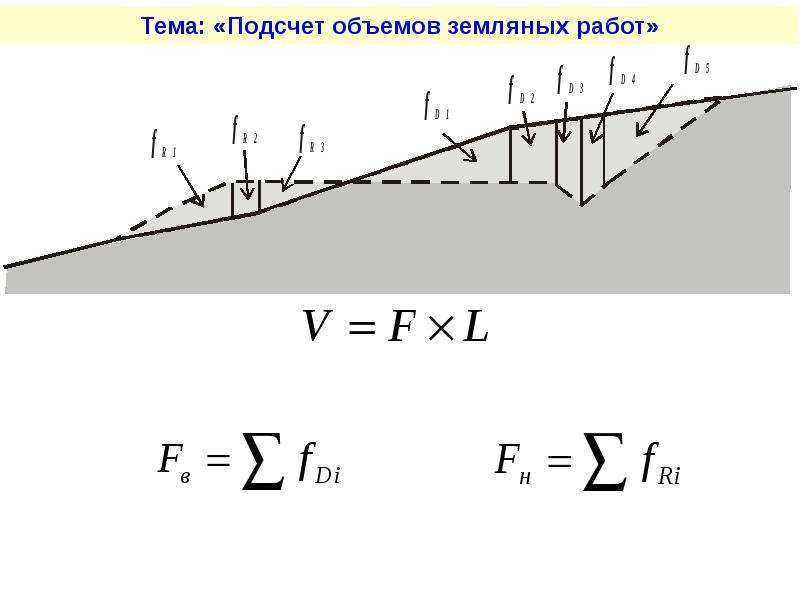

Метод сечения

Расчёт объёма линейных объектов обычно осуществляется метод поперечного сечения. Его также можно применять и в случае с поверхностными объектами. Достоинством технологии является то, что он позволяет наглядно отобразить проводимые котлованы и насыпи, а недостатком — сравнительно невысокая точность вычислений для больших интервалов профиля.

Метод простых призм

Этот метод заключается в суммировании объемов простых трехсторонних призм, образованных сеткой треугольников. Треугольники используются для формирования вертикальной трёхсторонней призмы, ведущей к некоторой опорной отметке, так называемой «нулевой отметке». В случае расчёта объёма между двумя поверхностями местности, т. е. верхней и нижней, их разницей и является объёма котлована или насыпи. Недостатком этого метода является то, что обе модели должны иметь идентичную внешнюю границу, и невозможно разделить информацию для раскопок и насыпи. Если выкопанный материал сбрасывается в пределах общей внешней границы, этот метод даст нулевой объём, то есть неверный результат. Этот способ применим только тогда, когда выемка вывозится за внешнюю границу.

Метод толщины слоя

В этом методе точки на первой модели (вершины треугольников) проецируются на вторую модель, а вычисленные разности высот представляют собой толщины в точках первой модели. Также в точках второй модели аналогично вычисляются разности высот для первой модели, которые также передают толщины в этих точках. Третий набор точек состоит из граничных вершин многоугольника, где также вычисляются толщины слоёв между двумя моделями. Полученная таким образом толщина теперь служит входными данными для формирования модели толщины, где точки обеих моделей и толщина слоя в них образуют модель, объём которой необходимо определить. Этот метод имеет преимущество перед предыдущим, потому что обе модели не обязательно должны иметь идентичную внешнюю границу, и это дает информацию отдельно для раскопок и насыпи. Недостатком этого метода является то, что верхняя и нижняя модель могут не иметь больших перепадов высот.

Где можно заказать расчёт объема котлована в Алматы

Компания «G GLOBAL PROJECT» давно работает в сфере проведения топографических и геодезических исследований. Поэтому выполнение подсчёта объёмов земляных работ любого объёма и сложности осуществляется на высоком профессиональном уровне.

Подсчет объемов земляных работ – Геодезия, геология в Киеве и по Украине – “Топограф”

Земляные работы – трудоёмкий и сложный вид хозяйственной деятельности, связанный с большими затратами на реализацию. Определение сметной стоимости всего комплекса операций и составление календарного плана требует точного расчёта. Он основан на выполнении целого ряда подробных измерений и вычислений. Масса, объём грунта, удаляемого при устройстве траншей или котлованов, и другие факторы влияют на выбор техники, предназначенной для выемки и вывоза земли. Это также оказывает воздействие на уровень затрат. От вида и сложности выполняемых земляных работ напрямую зависят технические характеристики и специфические особенности применяемых машин.

Подготовка к выполнению расчёта объёма работ требует оценки естественного рельефа участка, предназначенного под застройку. Если он сложный и нуждается в изменениях, работа начинается с вертикального планирования, включающего выемку и перемещение грунта, а также его отсыпку и уплотнение.

К земляным работам относится:

• Предварительное рыхление грунта.
• Удаление его в отвал.
• Строительство насыпей, в том числе с последующим уплотнением.
• Рытьё каналов, траншей и котлованов, а также обратная деятельность, осуществляемая после планировки поверхности, уплотнения грунта, укладки трубопроводов и возведения фундаментов.
• Выравнивание откосов и зачистка дна земляных сооружений.

Земляные работы часто выполняются на подготовительном этапе строительства зданий и других объектов. В этом случае подсчёт их объёма приобретает особое значение для определения даты ввода сооружений в эксплуатацию. Он осуществляется с учётом класса грунта в соответствии с требованиями нормативных документов.

Оценка объёма земляных работ

Расчёт финансовых затрат производится в последовательности, позволяющей минимизировать возможные погрешности при определении стоимости. Это обеспечивает рациональное использование наличных ресурсов и уменьшает объём замораживаемых средств, предназначенных для компенсации непредвиденных расходов.

Осуществление расчётов предполагает выполнение ряда действий:

• измерение участка;
• создание детального топографического плана в масштабе 1:500;
• определение оптимального места размещения и закрепление репера;
• привязка к местности и разметка участка в соответствии с проектом.

Выбор оптимального метода подсчёта зависит преимущественно от вида сооружения и необходимой точности расчёта. В основном применяются три способа:

• аналитический;
• графический;
• комбинированный, графоаналитический.

Объём и массу разрабатываемого грунта почти всегда удобнее рассчитывать аналитическим способом. В процессе осуществляется разбивка участка на геометрические фигуры. Их объёмы рассчитываются и суммируются при использовании стандартных математических формул стереометрии. В результате специалисты получают максимально точные цифры.

Как ещё можно оценить объём

С определенной погрешностью выполнить подсчёт объёма грунта, который надо удалить из котлована или траншеи, можно используя онлайн калькулятор. При этом его функции не ограничиваются способностью расчёта прямоугольных объектов. Есть возможность посчитать массу грунта, изымаемого из круглого, а также многоугольного котлована с откосами.

Такой метод, на первый взгляд, позволяет обойтись без привлечения сторонних специалистов и снизить стоимость строительства, но высокая вероятность ошибки и большие допуски при вычислениях делают его рискованным. Поэтому расчёт объёма земляных работ и массы извлекаемого грунта должен производиться профессионалами, имеющими не только теоретический, но и практический опыт. В соответствии с проделанными расчётами определяется время, необходимое для разработки котлована или траншеи и производится определение сметной стоимости проекта. На этом предварительный этап можно считать завершённым.

Выполнение работ

Рациональное использование финансовых ресурсов предполагает периодические проверки размеров строящегося котлована и прокладываемой траншеи. Так обеспечивается контроль уже освоенного объёма земляных работ. Он позволяет оценить массу оставшегося грунта и узнать, соответствует ли реальный объём вычисленному. Осуществление регулярных контрольных измерений даёт возможность своевременно корректировать сметную стоимость строительства и определить дополнительные затраты, если это необходимо для сохранения темпа в соответствии с календарным планом. Таким способом можно избежать простоев, связанных с перерасходом или недостатком выделенных средств/материалов, выполнив весь объём работ точно в срок.

По окончании строительства объекта производится сверка реальных результатов с проектными. Снова подсчитывается количество земляных масс и осуществляется оформление необходимой документации. В комплект входит топографическая съёмка участка до начала строительства и после его завершения, карта расчёта количества грунта и картограмма подсчёта его реального объёма.

Имея на руках все необходимые документы, можно убедиться в эффективности выполнения вычислений и качестве работ подрядчика.

Опытные специалисты компании «Топограф» обеспечат выполнение всех пунктов плана в точном соответствии с действующими нормами и правилами. Высококвалифицированные инженеры с помощью новейшего оборудования произведут необходимые замеры и расчёты, а также предоставят подробный отчёт заказчику. Достаточно сделать всего лишь один звонок, чтобы получить полноценную консультацию и узнать об услугах. Работаем в Киеве, области и во всех регионах Украины.

Расчет объема

Расчет объема

ДЕП Дом	Вода/сточные воды Математический калькулятор Танк Калькулятор объема Возврат в информационный центр оператора
Формула: Д х Ш x D = кубические футы *** Кубический футов x 7,47 = галлонов	Объем квадратного или прямоугольного резервуара или отстойника Пожалуйста введите данные о длине, ширине и глубине боковой воды. Бак Д Длина (футы) введите длину Бак Ш ширина (футы) введите ширину Боковой Вода D Высота (фут) введите глубину Нажмите на кнопку для расчета кубических футов Нажмите на кнопку для расчета галлонов
Формула: 3. 1417 x R x D = кубические футы **** Кубический футов х 7,47 = Галлоны	Объем круглого бака или очистителя Пожалуйста введите данные для радиуса резервуара (радиус составляет 1/2 диаметра) и стороны глубина воды. Бак R радиус (фут): введите радиус (1/2 диаметра) Бак Боковая вода D epth (ft): введите глубину Нажмите на кнопку, чтобы рассчитать куб. футов Нажмите на кнопка для расчета объема воды (галлоны)



Анализ карьера гидроразрыва пласта | Виртуальный геодезист : Портал поддержки

Геодезистов часто нанимают для проверки емкости водоемов , используемых при фрекинге . Virtual Surveyor включает в себя инструменты  – измеряйте емкость непосредственно из  данных вашего дрона. Например, очень важно проверить точный объем ямы, прежде чем безопасно ввести ее в эксплуатацию.

В этой статье представлено краткое пошаговое руководство по измерению объемов пустых резервуаров или удерживающих/отстойных ям.

Примечание: Этот тип рабочего процесса полезен только для пустого бассейна или ямы. Фотограмметрическая обработка изображений не дает точных данных при взгляде на водоемы или сквозь них.

Обзор

• Извлечь уровень воды
• Рассчитать удерживаемый объем
• Показать аннотированную информацию об объеме
• Советы и рекомендации

1. Используйте инструмент Извлечь уровень — для определения уровня воды на вкладке ГЛАВНАЯ.

2. Поместите курсор на расчетный уровень заполнения и щелкните левой кнопкой мыши.
   1. В пруду создается граница или полилиния .



Если вместо элемента границы создается полилиния, вероятно, выбранная вами отметка для предполагаемого уровня заполнения водой слишком высока. Вы также можете создать границу вручную или отредактировать границу с помощью инструмента «Редактировать вершину   » на вкладке «ИНСТРУМЕНТЫ» для границы. Или вы можете просто удалить границу и попробовать разместить линию извлечения в более низкой точке на местности.

Примечание: Когда вы активируете инструмент Extract Level , вы увидите число в поле рядом с вашим курсором; это число показывает высоту вашего курсора на Elevation Terrain и показывает, где будет создана ваша извлеченная линия.

Расчет удерживаемого объема

Чтобы рассчитать объем воды:

1. Выберите границу уровня воды , которую вы создали с помощью инструмента Extract Level .
2. Перейдите на вкладку ИНСТРУМЕНТЫ для границы и установите Reference Type на 3D Surface в разделе Volumes .

3. Щелкните Вырезать/Наполнить.

   1. В левом нижнем углу появится индикатор выполнения.

4. Когда расчет завершен, в Project View создается элемент Cut/Fill ; вы также можете увидеть синий цвет, указывающий на уровень заполнения, показанный внутри элемента вырезания/заполнения (имитация водной поверхности).

Хотя граница выемки/насыпи выделена в ваших слоях, вы также можете видеть измерения объема в поле выбора.

Вы можете отобразить объемные данные непосредственно в области просмотра экрана, добавив аннотацию к элементу вырез/насыпь .

1. Выбрав границу Выемки/Насыпи, перейдите на вкладку ИНСТРУМЕНТЫ для Выемки/Насыпи.
2. В разделе «Аннотации» отметьте поле Volume , чтобы отобразить рассчитанный общий объем пруда для сточных вод гидроразрыва пласта.



Советы и рекомендации

• Используя слои в представлении проекта, вы можете установить несколько уровней воды для анализа различных  сценарии заполнения водой .
