Расчет объемов земляных работ – для котлована, траншеи, при строительстве

Цель подсчета объема земляных работ – обоснование выбранных методик, определение необходимости в вывозе либо возможности распределении изъятого грунта по участку, либо последующего использования земли для обратной засыпки, а также составления сметы и уточнения продолжительности рабочего процесса. Расчеты выполняются на этапе создания проекта, согласно чертежам, а также во время проведения строительных работ.

Почему так необходимо заказывать подсчет объема земляных работ?

Строительство зданий и сооружений – процедура, которая требует значительных денежных вложений, поэтому каждому застройщику нужно понимать, на каком уровне качества, и с какими затратами времени и средств будут выполнены изыскания. Для съемки земляных масс мы применяем высокоточные устройства, что дает возможность максимально точно подсчитать их объем. Это позволяет предупредить ситуацию, когда недобросовестные подрядчики укажут завышенные кубометры, чтобы взять с клиента лишние деньги, а также избавит заказчика от необходимости регулярно приезжать на площадку для осуществления контроля.

Состав земляных работ

• Вертикальное планирование участка. Выполняется путем выравнивания рельефа территории, предназначенной под застройку. Перечень земляных работ: изъятие и перемещение грунта, вывоз и уплотнение его на других участках. Подсчитывается объем в кв. м.
• Разработка котлованов и траншей. Заключается в вычислении объемов геометрических фигур, которые определяют форму будущего рва или котлована. Допустимо, чтобы объем земли был ограничен плоскостями – небольшие неровности фигур не оказывают влияния на точность подсчета. Расчеты выполняются в кубических метрах.

Как подсчитывается объем грунта

Для вычисления объема грунта, попавшего в разработку, существуют основные формулы, в основе которых лежит подсчет объема образовавшейся геометрической фигуры. Котлованы, траншеи и насыпи в большинстве своем имеют сложную форму и в этом случае фигуры разбиваются на несколько более простых и правильных геометрических тел, подсчитывается и суммируется их объем.

Формулы для расчета земляных работ

Для прямоугольного котлована

Vк = H/6 x{Bк Lк + Bкв Lкв + (Bкв + Bк)x(Lк +Lкв)}, где Bк и Lк – является шириной и длиной дна, Bкв и Lкв – шириной и длиной верхнего среза, H — глубиной котлована.

Для многоугольного котлована

Vк = H/6 x (F1 + F 2+ 4Fср), где F1 и F2 – обозначается площадь дна и верхнего среза выемки, Fср – площадь серединного сечения ее высоты.

Для круглого котлована

Vк = H / 3(R2 + r2 + Rr), где R и r – являются радиусами верхнего и нижнего оснований выемки, H – высотой.

Для насыпи

Vн = L x [m1/3 x (h32 + h3 x h31) + b/2 x (h3 +h2) + 2 x Fсп – 6 x (m1 – m2) x (h2 + h3 – 6)], где b – обозначение ширины верхней площадки насыпи, Н1 и Н2 – значения крайних сечений, m1 и m2 – параметры крутизны откосов, Fсп – площадь поперечного сечения.

Для траншеи

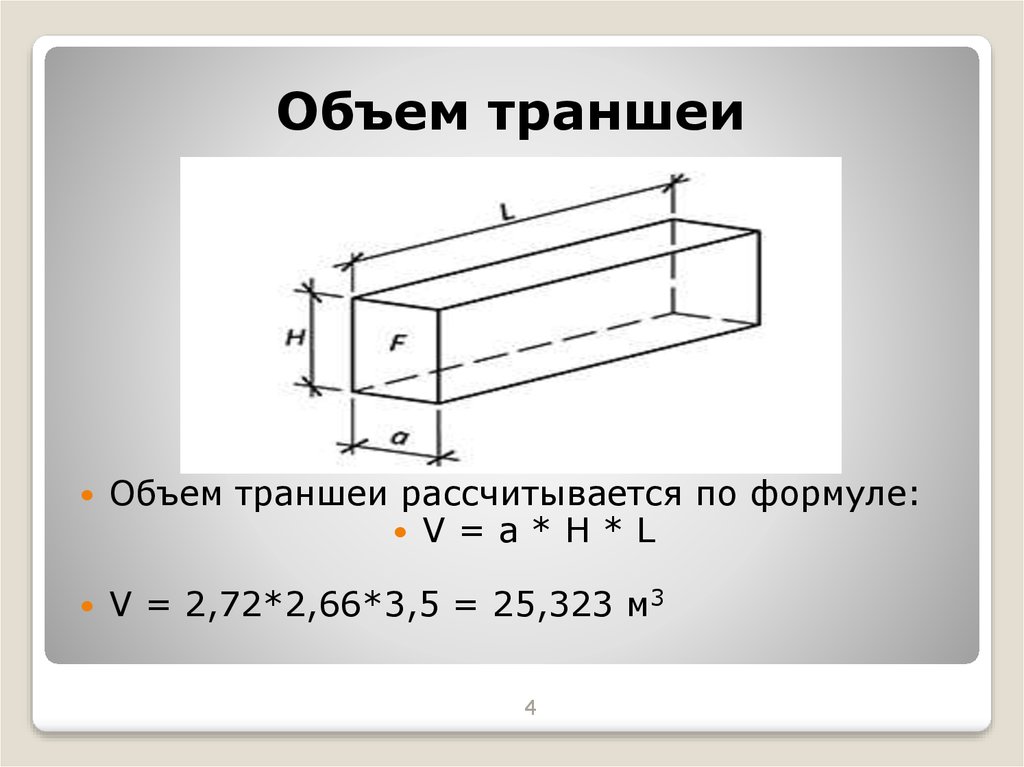

Vт = (B1 + B2) / 2 x L x H, где B1 – является шириной верхнего среза рва, B2 – ширина дна, L – длина канавы, H – глубина.

В работе специалисты используют программу Автокад – оптимальный продукт для работы со схемами и чертежами, позволяющий создавать двух- и трехмерные модели изучаемых объектов, разрабатывать рабочую документацию.

Результаты заносятся в ведомость, которая передается проектировщикам, инженерам, строителям.

Что учитывается при составлении сметы на земляные работы

• Вид и параметры проектируемого объекта, а также величина фундамента – будет котлован или ров располагаться на всей площади основания либо только отдельных частей строения.
• Способ выполнения работ – ручной или с применением механизмов, либо комплексный метод.
• Виды используемых машин (при механизированных работах).
• Как будет перемещаться груз – земляные массы могут быть сваленными на край котлована/рва или погружаться на автотранспорт для вывоза. В последнем случае учитывается расстояние, на которое отвозится грунт.
• Будет ли проводиться крепление стенок траншей/котлованов.
• Наличие подземных вод и близко расположенных наземных водоемов требует выполнение водоотлива в процессе производства земляных работ.
• Характеристики грунта, от чего зависят методы работы и их сложность.

Организация «ГеоКомпани» выполнит инженерные изыскания в Москве и Московской области. Мы предлагаем комплексные работы, но можно и отдельно заказать какую-либо услугу. Работы проводятся с соблюдением правил и требований СНиПов, ГОСТов.

Расчет объемов земляных работ

Почему важно точное определение объемов земляных работ?

Служба заказчика одной инвестиционной компании попросила геодезистов помочь в подсчете объемов земляных работ. На строительную площадку производилась намывка грунта, и подрядчик объявил, что объем составил 100 тыс. кубов. Когда проверили достоверность расчетов, оказалось, что фактический объем не превышает 80 тыс. кубометров.

Это ощутимая разница, за которой стоят значительные и необоснованные расходы для заказчика.

Вот почему точный расчет земляных работ так важен.

Как рассчитывается объем грунта?

Например, как сделать расчет объема котлована с откосами, траншеи под фундамент или объем кучи песка?

Если форма поверхности сложная, применяют расчет с использованием триангуляции. Суть его в следующем:

1. куча фотографируется с разных ракурсов.
2. по фотоснимкам создается модель местности в виде точек.
3. из общего облака точек выделяются точки, составляющие кучу.
4. из точек строится объемная триангуляционная модель.
5. программным путем производится построение модели нижней поверхности фигуры
6. вычисляется объем получившегося объемного тела.

Для проверки модель основания кучи и ее верхняя поверхность экспортируется в специализированное ПО для расчета контрольного объема.

Подсчет объемов работ с использованием триангуляции является наиболее точным.

В случае с котлованом рассчитывается объем выемки от проектного горизонта. В этом случае задача упрощается, поскольку работать приходится с более простыми геометрическими формами. То же самое относится и к насыпи. Объемы рассчитываются по известным геометрическим формулам. При сложной конфигурации земляного сооружения его разбивают на более простые фигуры, объемы которых суммируют либо же пользуются вышеописанным приближенным методом расчета.

В строительной практике чаще всего приходится рассчитывать объем траншей, котлованов, складов, выполнять определение объемов земляных работ по вертикальной планировке площадок.

Выбор того или иного метода расчета определяется в каждом конкретном случае индивидуально, с учетом размеров и конфигурации сооружения, рельефа местности, способа производства земляных работ, а также исходя из требуемой точности расчетов.

В простейшем определение объема строительных работ можно выполнить самостоятельно.

Если же вам предстоит работать с более сложными объектами, заказать подсчет объемов земляных работ вы можете у нас, в компании «Инженерная геодезия».

Мы используем современное оборудование, благодаря которому достигается высокая точность вычислений. Камеральную обработку результатов топографической съемки производят опытные специалисты.

Мы поможем вам профессионально решить все спорные вопросы, которые нередко возникают между заказчиком и исполнителем при определении объемов земляных работ.

Расчет объема

Расчет объема

ДЕП Дом	Вода/сточные воды Математический калькулятор Танк Калькулятор объема Возврат в информационный центр оператора
Формула: Д х Ш x D = кубические футы *** Кубический футов x 7,47 = галлонов	Объем квадратного или прямоугольного резервуара или отстойника Пожалуйста введите данные о длине, ширине и глубине боковой воды. Бак Д Длина (футы) введите длину Бак Ш ширина (футы) введите ширину Боковой Вода D Высота (фут) введите глубину Нажмите на кнопку для расчета кубических футов Нажмите на кнопку для расчета галлонов
Формула: 3. 1417 x R x D = кубические футы **** Кубический футов х 7,47 = Галлоны	Объем круглого бака или очистителя Пожалуйста введите данные для радиуса резервуара (радиус составляет 1/2 диаметра) и стороны глубина воды. Бак R радиус (фут): введите радиус (1/2 диаметра) Бак Боковая вода D epth (ft): введите глубину Нажмите на кнопку, чтобы рассчитать куб. футов Нажмите на кнопка для расчета объема воды (галлоны)



Анализ карьера гидроразрыва пласта | Виртуальный геодезист : Портал поддержки

Геодезистов часто нанимают для проверки емкости водоемов , используемых при фрекинге . Virtual Surveyor включает в себя инструменты  – измеряйте емкость непосредственно из  данных вашего дрона. Например, крайне важно проверить точный объем ямы, прежде чем безопасно ввести ее в эксплуатацию.

В этой статье представлено краткое пошаговое руководство по измерению объемов пустых резервуаров или удерживающих/отстойных ям.

Примечание: Этот тип рабочего процесса полезен только для пустого бассейна или ямы. Фотограмметрическая обработка изображений не дает точных данных при взгляде на водоемы или сквозь них.

Обзор

• Извлечение уровня воды
• Расчет удерживаемого объема
• Показать аннотированную информацию об объеме
• Советы и рекомендации

1. вкладка ГЛАВНАЯ — для определения уровня воды.

2. Поместите курсор на расчетный уровень заполнения и щелкните левой кнопкой мыши.
   1. В пруду создается граница или полилиния .



Если вместо элемента границы создается полилиния, вероятно, выбранная вами отметка для предполагаемого уровня заполнения водой слишком высока. Вы также можете создать границу вручную или отредактировать границу с помощью инструмента «Редактировать вершину   » на вкладке «ИНСТРУМЕНТЫ» для границы. Или вы можете просто удалить границу и попробовать разместить линию извлечения в более низкой точке на местности.

Примечание: Когда вы активируете инструмент Extract Level , вы увидите число в поле рядом с вашим курсором; это число показывает высоту вашего курсора на Elevation Terrain и показывает, где будет создана ваша извлеченная линия.

Расчет удерживаемого объема

Чтобы рассчитать объем воды:

1. Выберите границу уровня воды , которую вы создали с помощью инструмента Extract Level .
2. Перейдите на вкладку ИНСТРУМЕНТЫ для границы и установите Reference Type на 3D Surface в разделе Volumes .

3. Щелкните Вырезать/Наполнить.

   1. В левом нижнем углу появится индикатор выполнения.

4. Когда расчет завершен, в Project View создается элемент Cut/Fill ; вы также можете увидеть синий цвет, указывающий на уровень заполнения, показанный внутри элемента вырезания/заполнения (имитация водной поверхности).

Хотя граница выемки/насыпи выделена в ваших слоях, вы также можете видеть измерения объема в поле выбора.

Вы можете отобразить объемные данные непосредственно в области просмотра экрана, добавив аннотацию к элементу вырез/насыпь .

1. Выбрав границу Выемки/Насыпи, перейдите на вкладку ИНСТРУМЕНТЫ для Выемки/Насыпи.
2. В разделе «Аннотации» отметьте поле Volume , чтобы отобразить рассчитанный общий объем пруда для сточных вод гидроразрыва пласта.



Советы и рекомендации

• Используя слои в представлении проекта, вы можете установить несколько уровней воды для анализа различных
   сценарии заполнения водой .
• Вы можете создать отчет в Excel с информацией, которая экспортируется из Virtual Surveyor, и преобразовать его в PDF-файл профессионального качества (образец отчета см. во вложении внизу этой статьи):

• Вы также можете заполнить отчет об анализе с измерениями размеров котлована и откосов насыпи (примеры включены в прилагаемый образец отчета).
