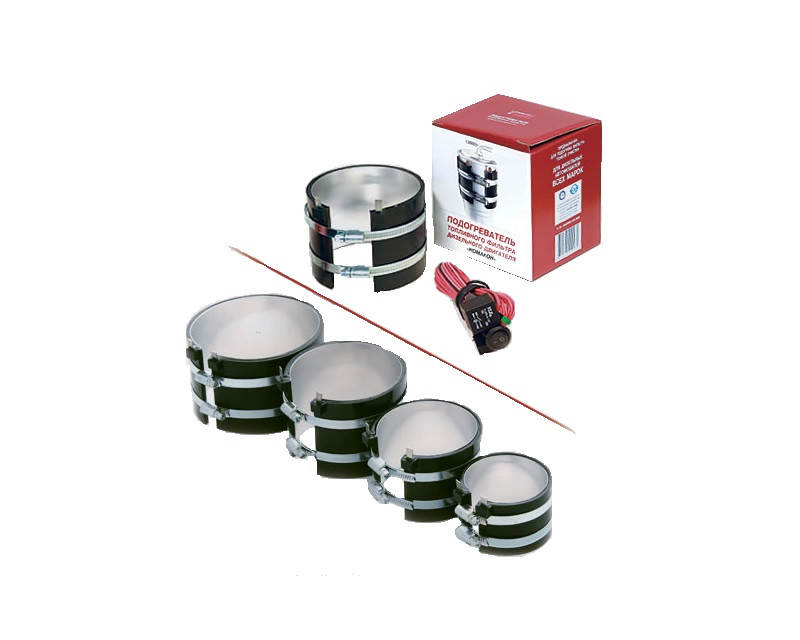

Подогреватель топливного фильтра ПБ-100

Что такое подогреватель для топливного фильтра и зачем он нужен

Подогреватель топливного фильтра предназначен для нагрева фильтра очистки топлива дизельных двигателей до 120 градусов. Это предельная температура, нужная для разогрева топлива. При ее достижении парафины не будут образовываться. Подогрев нужен исключительно для дизеля.

В дизельном топливе при влиянии низких температур создадутся нефтяные парафины, что соответственно усиливает вязкость топлива и мешает его проходу через фильтр. Чтобы защитить фильтр от переохлаждения воздушными потоками и ускорить время разогрева и используется теплоизоляционный слой. Это даёт возможность произвести запуск двигателя при минусовой температуре.

Включать его рекомендовано, когда температура ниже +5 градусов. В среднем предпусковой подогрев фильтра нагревается за срок от 5 до 10 минут. Также он используется для подогрева всяких сыпучих, жидких и прочих веществ, втиснутых в соответственную тару.

 Предпусковой бандажный подогреватель для топливного фильтра бывает в комплектации с таймером. Он служит для регулирования время выключения подогрева после 10 минут от старта работы.

Достоинства

  • установить бандажный подогреватель для топливного фильтра можно почти на каждое авто с дизельным двигателем;
  • незамысловатость устройства;
  • простота установки и использования;
  • небольшое использование энергии подогревателями;
  • реальная экономия, ведь не надо приобретать дорогое зимнее топливо;
  • защита двигателя, ведь запуск авто с дизельным двигателем в холодную погоду без подогревателя уменьшает ресурс двигателя.

Салонное управление вместе с подогревателем

Для каких марок авто его можно применять

Применять можно почти на всех дизельных авто, из основных можно выделить:

Отечественные

  • ЗИЛ;
  • ГАЗ;
  • ПАЗ;
  • ЗАЗ;
  • Лада.

Зарубежные

Альфа Ромео, БМВ, Фиат, Ауди, Хонда, Хундай, Ивеко, Ниссан, Джип, Деу, КИА, Мазда, Ситроен,
 Мерседес, Опель, Пежо, Ровер, Скания, Рено, Митсубиши, Сиат, Шкода, СсангЙонг, Форд, Сузуки,
 Тойота, Вольво, Фольцваген.

Инструкция по самостоятельной установке

  • Завернуть нагревательный элемент вокруг фильтра. Важно проследить за плотностью прижимания к фильтру, потом завёртываем теплоизоляцией и укрепляем конструкцию на фильтре при помощи пластиковых скоб. Открывать подогреватель при этом категорично воспрещается.

  • Схема установки: слева — правильная, справа — не правильная
  • Подсоединяем провода, исходящие от обогревателя к электрической сети. Один провод подключается на корпус (кузов) автомобиля. Второй распространяется через систему на переключатель в салоне.

Схема установки: 1 — подогреватель; 2 — фильтр тонкой очистки топлива; 3 — переключатель; 4 — реле; 5 — предохранитель; 6 — светодиод; 7 — замок зажигания; 8 — переключатель с индикацией.

Переключатель с индикацией должен быть в зоне видимости водителя. Подключение совершается в соответствии со схемой.

Порядок работы и эксплуатация

  • Подключить приспособление до старта автомобиля.
  • Совершить подогрев топлива.
  • Отключить салонный тумблер.
  • Включить двигатель.

Важно знать

Чтобы не привести к разрядке аккумулятора, нельзя надолго оставлять нагреватель включённым. Включение разрешается при постоянно работающем генераторе. Средний срок службы около пяти лет. Чтобы обезопасить себя от поломки обогревателя ни в коем случае не включайте его при нагретом функционирующем двигателе. Также категорически запрещается подсоединение без предохранителя!

Видео «Обзор подогревателей дизельного топлива Номакон»

В данном видео вы просмотрите рекомендации и товарные позиции от компании изготовителя Номакон

Советуем почитать

Подогреватель топливного фильтра дисковый Номакон

Подогреватели дисковые ПД-201 и ПД-202 предназначены для предпускового и маршевого подогрева дизельного топлива, проходящего через фильтр тонкой очистки при температурах окружающей среды от +5°С до -40°С.

Подогреватель был разработан специально для фильтров, которые вкручиваются по резьбе в крышку фильтра (см. технические характеристики).

Особенностью данного типа подогревателя является то, что он сочетает в себе функции проточного подогрева, когда тепловыделяющие элементы подогревателя находятся непосредственно в токе топлива и предварительного подогрева, когда корпус фильтра разогревается перед запуском двигателя через контакт с подогревателем.

Рекомендуемая длительность предпускового разогрева фильтра от аккумулятора составляет 5-10 минут. В режиме маршевого разогрева при работающем двигателе потребуется ориентировочно одна минута для повышения температуры дизельного топлива на 1°С.

ЭФФЕКТИВНОСТЬ

Оценить эффективность работы подогревателя можно посмотрев видеоролик, снятый в ходе испытаний на интенсивность разогрева фильтра тонкой очистки.

Исходная температура фильтра -22°С. Скорость демонстрации увеличина в 10 раз. В правом верхнем углу показано реальное время разогрева.





УСТАНОВКА.

Подогреватель устанавливается между крышкой и топливным фильтром согласно схеме сборки. В комплект подогревателя входят также алюминивое переходное кольцо и сменный штуцер, которые позволяют установить подогреватель в случае недостаточной длины штатного штуцера (см. схему установки).

УПРАВЛЕНИЕ.

Включение и выключение подогревателя производится при помощи выключателя, расположенного в салоне. Контроль за включением осуществляется по светодиодному индикатору.

КАЧЕСТВО и ГАРАНТИИ.

В конструкции подогревателей исключена возможность перегрева и оптимизирован расход электроэнерии.

Cохраняют работоспособность при изменении напряжения питания в пределах 90-125%.

Срок службы подогревателя не менее 5 лет, средняя наработка на отказ не менее 3000 ч.

ВЫБИРАЕМ МОДЕЛЬ.

Итак, для выбора модели Вам необходимо знать напряжение питания Вашего автомобиля (12 или 24В) и убедиться, что ваш фильтр имеет резьбу на металлическом корпусе М16х1,5 мм.

Список моделей:

PD-201 : 12B : ручной.
PD-202 : 24B : ручной.



Отправьте нам заявку, чтобы узнать точную стоимость оборудования с установкой.

Дастер подогрев топливного фильтра – Все про подогреватели топливного фильтра дизельного двигателя

Практически каждый владелец дизельного двигателя сталкивался с проблемой его запуска во время зимних морозов. Давайте разберемся с чем это связано и как эту проблему можно решить.

Содержание

Причины возникновения проблем с запуском дизельного двигателя

Для того чтобы предотвратить загустение, можно добавить в дизельное топливо бензин, керосин или специальные присадки, но этот способ помогает не всегда и имеет ряд ограничений и противопоказаний.

Более того, некачественные и поддельные присадки могут нанести мотору непоправимый вред. Не стоит забывать и о низком качестве дизельного топлива или его несоответствии сезону — эти факторы также оказывают негативное воздействие на топливный фильтр.

ГОСТ 305-82 регламентирует следующие температурные характеристики дизельного топлива:

При этом нужно понимать, что топливо в дизеле далеко не всегда соответствует ГОСТ, поэтому реальная температура может изменяться, а диапазон ее изменения проверяется только на практике. Чаще всего дизельный двигатель способен нормально работать только при температурах не ниже −20°. На сегодняшний день существует проект нового стандарта, выдвигающий ряд требований к эксплуатируемым в зимнее время года дизельным двигателям.

Следовательно, в случае повреждения дизеля при более низкой температуре автовладельцу может быть просто отказано в обслуживании и гарантийном ремонте

. Надо также учитывать, что производители автомашин не всегда учитывают особенности нашего климата. Их автомобили могут быть просто не адаптированы для эксплуатации в условиях морозных зим нашей страны.

Необходимо использовать специальные методы облегчения старта дизеля при низких температурах, и наиболее эффективным способом является подогрев дизельного топлива. Для того чтобы облегчить работы топливного насоса можно подогревать топливный бак, но это чревато замерзанием солярки во время движения по топливопроводу. Соответственно, необходимо утеплить и топливопровод. Наиболее же важную роль играет надлежащий подогрев топливного фильтра, в котором скапливается большая часть парафина, образующегося под действием низкой температуры.

Зачем необходимо подогревать топливный фильтр дизеля?

  • холодный запуск мотора;
  • существенное понижение мощности дизельного двигателя;
  • возникновение провалов в работе дизеля.

От кустарных методов до современных

Что выбрать: присадки депрессаторы или электрические подогреватели?

Наиболее актуальными сегодня способами борьбы с парафином являются использование специальных присадок для дизельного топлива (депрессаторов), а также устройств, осуществляющих подогрев на электрической или тосольной основе. В результате использования присадок-депрессаторов предотвращается образование парафиновых кристаллов крупных размеров, но при этом возрастает стоимость дизельного топлива. К тому же, присадки не всегда оказываются эффективными. В частности, их следует применять только до момента похолодания: если они добавляются в топливо после снижения температуры до —5°, кристаллизация парафина уже происходит, а депрессаторы не дают никакого эффекта.

Наиболее эффективным способом борьбы с кристаллизацией при любых погодных условиях являются комбинированные и электрические системы, осуществляющие подогрев топлива и расплавление уже возникших кристаллов парафина. Подобный подогреватель обычно устанавливается на критическом узле топливной системы, то есть на фильтрах грубой и тонкой очистки топлива. При этом за подогрев перед запуском, требуемый для того, чтобы накопить количество дизельного топлива, необходимое для разогрева и запуска дизеля, отвечает электрический подогреватель, расположенный на фильтре грубой очистки.

Обогрев в процессе эксплуатации осуществляет нагретая обратка, которая может функционировать совместно с подогретым тосолом, движущимся в топливозаборнике.

  • 15-150 Вт, если номинальное напряжение питания составляет 12 В;
  • 25-275 Вт при напряжении питания, составляющем 24 В.

Установка устройства подогрева топливного фильтра увеличивает максимальный пробег автомобиля, а затраты на оборудование компенсируются за счет целого ряда факторов:

Какие виды подогревателей существуют?

  • накладной бандажный подогреватель фильтров тонкой очистки;
  • проточный подогреватель, установка которого осуществляется перед топливными фильтрами тонкой очистки в разрезе штатного топливопровода;
  • ленточный гибкий подогреватель, осуществляющий подогрев топливопроводов и фильтров;
  • стержневой подогреватель, используемый с различными системами фильтров-сепараторов;
  • подогреваемые насадки, осуществляющие подогрев штатных топливозаборников;
  • подогреваемые топливозаборники, используемые в топливном баке в качестве замены штатных.

Наиболее уязвимым участком топливопровода является фильтр тонкой очистки, непроходимость в котором возникает при низкой температуре в связи с повышением вязкости дизельного топлива, в котором начинают скапливаться кристаллы парафина. Электрический бандажный подогреватель, изготавливаемый в форме накладной обоймы, устанавливается снаружи на корпус этого фильтра и осуществляет подогрев дизельного топлива в фильтре перед запуском мотора. Источником питания устройства является аккумулятор автомобиля.

Проточный

Ленточный гибкий

Подогреваемые насадки

Вывод

В состав системы входят:

Использование таких систем позволяет автоматизировать подогрев и существенно упростить эксплуатацию дизельного двигателя в холодное время года. При этом системы автоматического подогрева также обеспечивают защиту от возможных неисправностей, в том числе и в случае снижения бортового напряжения в электросети автомобиля.
