Почему проворачивает шатунные вкладыши или вкладыши коленвала

Вкладыши шатунов или коленвала являются подшипниками скольжения, на которые дополнительно подается моторное масло из системы смазки двигателя. Данное решение позволяет нагруженным деталям свободно и легко перемещаться, при этом достигается такое сопряжение нагруженных элементов, в котором отсутствуют зазоры и люфты. Под такими подшипниками скольжения следует понимать высокопрочный стальной лист особой формы, на который нанесено специальное антифрикционное покрытие.



Проворачивание шатунных вкладышей или вкладышей коленвала является серьезной неисправностью, которую необходимо устранять незамедлительно. Чаще всего водитель узнает о возникшей проблеме благодаря появлению отчетливого характерного шатунного стука или стука коленчатого вала двигателя.  Дальнейшая эксплуатация ДВС, в котором провернут вкладыш, крайне не рекомендуется, так как поломки данного рода причиняют значительный ущерб не только сопряженным деталям, но и другим узлам силового агрегата. Далее мы поговорим о том, что делать, если провернуло шатунный вкладыш, какой может быть причина и последствия в результате такой поломки.



Почему проворачивает вкладыши?

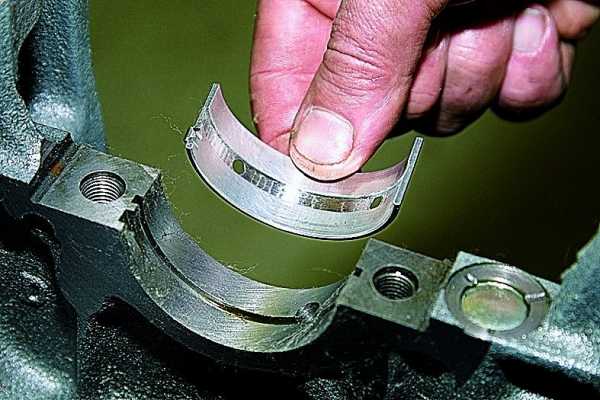

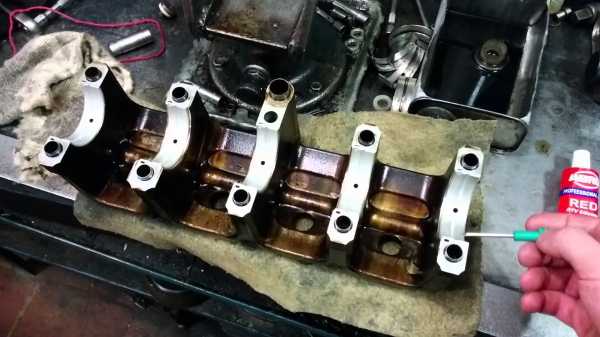

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.



С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:



• недостаточная фиксация вкладыша;
• сильное трение по поверхности вкладыша;



Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.









Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала  возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.



Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.



Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка. Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.









Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.



Рост нагрузок в паре вкладыш-коленвал приводит к уменьшению толщины масляной пленки или к полному разрыву (сухое трение). Параллельно увеличению силы трения происходит усиленное выделение тепла, в области трения возникают локальные перегревы. При повышении нагрева нарушается температурная стабильность масла, толщина масляной пленки еще больше снижается, вкладыш может прихватывать к поверхности шейки коленчатого вала.



Также следует добавить, что толщина масляной пленки между сопряженными деталями напрямую зависит от того, с какой скоростью указанные детали перемещаются относительно друг друга (гидродинамическое трение). Чем быстрее детали двигаются, тем интенсивнее масло попадает в зазор, который присутствует между трущимися элементами. Получается, создается более толстый масляный клин-пленка по сравнению с такой же пленкой на меньшей скорости движения сопряженных деталей. При этом необходимо учитывать тот факт, что увеличение скорости движения деталей увеличивает и силу трения, а также растет нагрев от такого трения. Это значит, что температура моторного масла начинает повышаться, смазка разжижается, толщина пленки становится меньше.



Еще на силу трения оказывает влияние то, с какой точностью изготовлены поверхности сопряженных деталей, от степени шероховатости указанных поверхностей и т.д. Если, например, поверхность вкладыша или шейки окажется неровной, тогда возникнут зоны, в которых возникнет практически сухое трение или детали будут контактировать в условиях недостаточной толщины масляной пленки.  Параллельно такие зоны сухого трения могут возникать и в тех случаях, когда в моторном масле присутствуют механические частицы, то есть масло загрязнено.









По указанным причинам после сборки нового ДВС или капитального ремонта двигателя силовой агрегат должен пройти процесс обкатки, который предполагает умеренные нагрузки и частую смену моторного масла. Дело в том, что нагруженные пары должны приработаться друг к другу, так как притирка постепенно нивелирует возможные имеющиеся микродефекты, которые оказывают влияние на эффективность образования и последующую стабильность образованной масляной пленки.



Добавим, что определенное влияние оказывает и вязкость масла в двигателе. Более вязкие масла вызывают увеличенный момент трения в нагруженных парах. Параллельно с этим толщина пленки вязкого масла также больше в месте сопряжения деталей. Однако это не значит, что нагруженные детали будут защищены от повышенного или сухого трения. Дело в том, что вязкая смазка может просто не доходить до места трения в необходимом количестве, что приводит, в свою очередь, к уменьшению толщины пленки или даже ее разрыву.



По указанной причине не так просто дать ответ, какое масло лучше применительно к вкладышам и их проворачиванию с учетом только одного показателя вязкости. Не следует забывать о том, что важнейшей характеристикой является также смазывающая способность масла, то есть свойство смазки сцепляться с металлическими поверхностями. Следует учитывать и стабильность пленки того или иного масла в условиях различных нагрузок и температур.



Последствия проворота вкладышей



Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий капитальный ремонт.

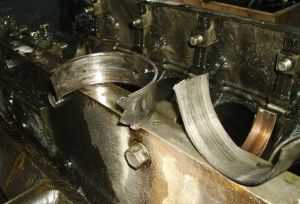

Распространена и такая ситуация, когда провернутый  шатунный вкладыш попросту меняют на новый и двигатель работает дальше. Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.









Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.



Что в итоге



С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является подом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.



Что касается моторного масла, необходимо использовать только те ГСМ, которые соответствуют всем требованиям и необходимым допускам завода-изготовителя силового агрегата. Также масло и масляный фильтр необходимо своевременно менять, не допускать попадания грязи и механических частиц в смазку. Повышенного внимания заслуживает и сама система смазки, так как снижение производительности или неисправности могут привести к масляному голоданию, в результате чего существенно повышается риск проворачивания вкладышей.



Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.

autostrong-m.by

Почему застучал вкладыш? — Renault Scenic, 1.5 л., 2006 года на DRIVE2

Несмотря на многообразие причин выхода подшипников из строя, их можно разбить на две группы. Первая связана с нарушением правил эксплуатации — здесь ответственность лежит целиком на водителе автомобиля. А вот вторая группа — это явные ошибки механиков, ремонтировавших двигатель. Причем сказать, какая из групп более многочисленна, трудно. Впрочем, судите сами.

Абразивный износ — весьма распространенная причина повреждения вкладышей. Абразивные частицы вызывают ускоренный износ, если долго не менять масло и масляный фильтр. Тогда фильтрующий элемент будет в один прекрасный день загрязнен настолько, что большая часть масла начнет поступать в двигатель через открытый перепускной клапан без очистки.

Процесс абразивного изнашивания резко ускоряется, если в двигателе установлены быстроизнашиваемые элементы (распредвал, толкатели клапанов и так далее) низкого качества. Стружка, попадая в масло во все возрастающих количествах, засоряет масляный фильтр всего за несколько сотен километров пробега.

И все же главная причина абразивного износа — некачественная сборка отремонтированного двигателя. Если детали не мыть перед сборкой, то вкладыши прослужат намного меньше положенного срока.

Абразивные частицы легко обнаружить — они внедряются в мягкий рабочий слой вкладышей в виде «блесток», царапают поверхности вкладыша и вала — особенно вблизи смазочных отверстий. В результате некачественной сборки вкладыши уже через несколько часов работы будут иметь такой «бледный» вид, какого не встретишь и после тысячи часов нормальной эксплуатации.

Коррозия рабочего слоя вкладыша — следствие длительной эксплуатации двигателя с многослойными вкладышами на «состарившемся» масле. Оно способно химически воздействовать на материал вкладышей, окисляя и разрушая рабочую поверхность. Коррозия «проедает» верхний слой, затем никелевый подслой и добирается до основного антифрикционного слоя, оставляя на поверхности многочисленные поры.

На практике этот вид повреждения является результатом так называемой фреттинг-коррозии (коррозии под напряжением), возникающей при больших нагрузках в подшипниках. Такая картина больше характерна для дизелей, причем не только из-за нерегулярной замены масла, но и при использовании несоответствующих сортов масел.

Выкрашивание и разрушение рабочего слоя — типичный пример последствий некачественного ремонта. Оно проявляется в виде местного отслоения материала от основы.

Выкрашивание обычно возникает в двух случаях:

— во-первых, если применяются вкладыши, не соответствующие по нагрузке и частоте вращения. Это ведет к усталостному выкрашиванию рабочего слоя, что обычно наблюдается у верхнего шатунного вкладыша. Подобная ситуация возможна при установке на дизель вкладышей от бензинового мотора или при использовании на дизеле с непосредственным впрыском и наддувом вкладышей, предназначенных для атмосферного вихрекамерного дизеля;

— во-вторых, если между вкладышем и постелью попадает твердая частица, тогда разрушение вкладыша произойдет из-за очень больших локальных нагрузок. Выкрашиванию предшествует местное разрушение смазочной пленки и местный перегрев вкладыша. Последнее обстоятельство является ключевым для поиска причины — на тыльной стороне вкладыша отпечатается черное пятно перегрева.

Недостаток смазки — едва ли не самая распространенная причина разрушения вкладышей. И начинается оно с разрушения масляной пленки. Причин для этого более чем достаточно.

Самая простая и часто встречающаяся — нарушение подачи масла. Если масло вытекло из пробитого поддона, срезаны шлицы привода маслонасоса или забит маслоприемник, результат будет один — разрушение масляной пленки, контактирование поверхностей, рост температуры и плавление материала вкладышей. К аналогичному результату приводит также недостаточный зазор в подшипнике, несоосность и неправильная форма постели — все это вызывает резкий рост нагрузок и «выжимание» масла из зазора между вкладышем и шейкой вала. Подобный эффект наблюдается и при разжижении масла топливом или охлаждающей жидкостью, а также при запуске на сильном морозе двигателя, заправленного густым летним маслом.

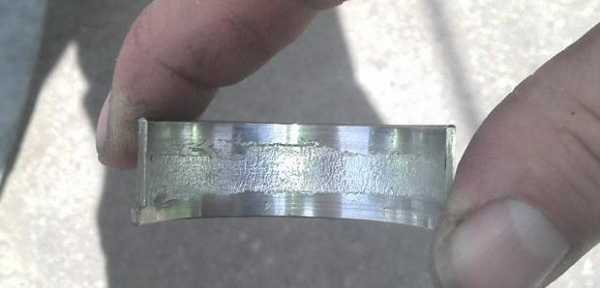

Вкладыши, испытавшие режим масляного голодания, на ранней стадии имеют блестящие подплавленные участки. Дальнейшая работа подшипника в таком режиме ведет к быстрому расширению поврежденных участков, износу, задирам, плавлению и полному разрушению рабочего слоя.

Перегрев вкладышей обычно сопутствует масляному голоданию. Однако он может возникать и при обильной смазке. Например, при деформации постели, когда вкладыши не имеют хорошего натяга и теплового контакта с опорами блока или шатуном. Такой же результат дает недостаточная затяжка болтов крышки подшипника или попадание частиц грязи между плоскостями разъема крышки.

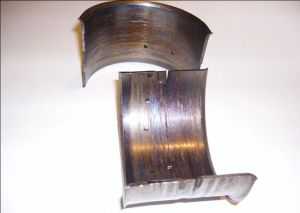

При перегреве вкладышей, помимо блестящих подплавленных участков, выкрашивания и растрескивания рабочего слоя, потемнения тыльной стороны вкладышей, будет наблюдаться деформация стальной основы вкладышей. В данном случае вкладыш, установленный в постель, не удерживается в ней и выпадает.

Износ у края вкладыша возникает по разным причинам. Так, при перекосе осей постели и вала наблюдается диагональный износ краев. Такая картина часто проявляется у шатуна с деформированным стержнем.

Износ краев вкладышей нередко возникает из-за слишком больших галтелей, выполненных на шейках коленчатого вала при его ремонте. Такой износ возможен как с одной, так и с обеих сторон вкладышей в зависимости от формы галтелей.

Перекос осей ведет к подплавлению краев вкладышей, в то время как галтели обычно прочерчивают на краях вкладышей риски, снимая «лишний» металл.

Повреждение вкладышей крупными частицами наблюдается в основном при установке валов, восстановленных различными методами наварки и наплавки. В отдельных случаях происходит отслоение нанесенного на вал металла, а его частицы, отрываясь от шейки, повреждают вкладыши, оставляя на них характерные V-образные следы. Поскольку восстановление валов используется редко, то данный вид дефектов на практике почти не встречается.

Рассматривая причины повреждения и выхода вкладышей из строя, можно без труда составить перечень мероприятий, помогающих если не исключить, то до минимума уменьшить вероятность поломок. Во всяком случае, профилактика получится намного проще и выгоднее, чем ремонт. Итак, осталось разобраться, …

Как избежать ремонта?

Первое, что отметим, — правила профилактики очевидны, но почему-то многие о них забывают (наверное, надеются на пресловутое «авось»?).

В эксплуатации залог безотказной работы подшипников — исправность системы смазки двигателя. Это означает, что надо применять масло высокого качества, своевременно контролировать его уровень и вовремя менять его вместе с масляным фильтром. А любую неисправность в работе двигателя следует устранять немедленно, не откладывая на «потом».

Комплекс «ремонтных» правил более объемный. Главное — это чистота всех деталей, их внимательный контроль, причем как визуальный, так и с помощью измерительных приборов. Особое внимание следует обращать на

www.drive2.ru

возможные причины, описание и особенности решения проблемы

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя.

Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот – подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Шатунный вкладыш – что это?

В ДВС есть одна очень высоконагруженная деталь. Это коленчатый вал. Элемент устанавливается не на традиционные подшипники. Из-за конструктивных особенностей используются подшипники скольжения. Конструкция этих самых деталей может быть разной. Но постоянное усовершенствование двигателей привело к тому, что сейчас используется лист из стали, покрытый специальным антифрикционным слоем.

Это и есть шатунный вкладыш. Данные элементы установлены в специальных местах – постелях. Вкладыши зафиксированы. Необходимость в фиксации этих деталей связана с тем, что на них имеются отверстия для движения масла. Они обязательно должны соответствовать аналогичным в постелях. Также при помощи фиксации обеспечивается трение на специальных, предназначенных для этого поверхностях. Шатунный вкладыш – это своего рода защитный элемент, благодаря которому значительно увеличивается срок эксплуатации коленчатого вала.

Разница между коренными и шатунными вкладышами

Необходимо знать, что есть два вида вкладышей. Это шатунные и коренные. Первые находятся между шатуном и шейкой коленвала. Коренной элемент похож на первый по своему предназначению. Однако он располагается там, где коленчатый вал проходит в корпусе двигателя. Вкладыши отличаются по своим размерам. Габариты зависят от типа ДВС, для которого конкретная деталь изготовлена. Существуют и специальные ремонтные вкладыши. Они отличаются от оригинальных новых, установленных в двигателе. Ремонтные вкладыши различаются лишь отметками, кратными 0,25 мм. Так, их размеры примерно такие – 0,25 мм, 0,5 мм, 0,75 мм, 1 мм.

Причины проворачивания вкладышей

Итак, коленчатый вал – это деталь, которая работает в жестких условиях, и ей приходится выдерживать колоссальные нагрузки в условиях экстремальных температур. Чтобы механизм надежно удерживался на оси и мог обеспечивать правильную работу всего кривошипно-шатунного механизма, необходимы вкладыши. Шейки на валу работают в качестве внутренней обоймы. Вкладыши – в качестве наружной.

В блоке ДВС имеются каналы для подачи смазки под давлением. За счет масляной пленки, которая обволакивает вкладыши, коленчатый вал может вращаться. Почему же автовладельцы сталкиваются с ситуациями, когда в двигателе провернуло вкладыши коленвала? Есть несколько возможных причин. Давайте рассмотрим их ниже.

Механический износ

Первая причина, по которой при ремонте двигателя проводят замену коренных и шатунных вкладышей, это выработка. Изнашиваются детали вследствие механических нагрузок. Многие пытаются сберечь вкладыши, однако это бесполезно. Здесь замешана физика, а физические процессы по-другому работать не могут. Износ неизбежен. Антифрикционный слой на вкладыше со временем стирается. Это ведет к свободному ходу коленвала. Появляются люфты. В результате этого снижается давление масла, причем вполне существенно. На большинстве двигателей, которые отличаются высокой надежностью, если провернуло вкладыш, это говорит об их износе.

Проворачивание шатунных вкладышей коленвала

Это тоже одна из популярных неисправностей. С такой проблемой столкнулось много автовладельцев. А вот о причинах знают далеко не все. Разберемся, что же случается с элементом. Пластина шатунных вкладышей достаточно тонкая.

Она устанавливается на специальное посадочное место. Наружные стенки на полукольцах имеют специальные выступы, которые еще в необкатанном и неразработанном двигателе упираются во фронтальную часть блока цилиндров. В определенный момент посадочное место просто не может удержать шатунный вкладыш. В результате типичная ситуация – провернуло вкладыш. Пластина не просто проворачивается, но и прилипает к шейке коленчатого вала. В этом случае мотор глохнет и больше не заведется.

Причины поломок шатунных вкладышей

Специалисты по ремонту двигателей внутреннего сгорания видят несколько причин, по которым подшипники скольжения проворачиваются. Зачастую это связано с излишне густым маслом, в которое попадают частички металла. Смазка со стружкой оказывает на вкладыши абразивное воздействие. Нередко случается и полное отсутствие масла. Особенно этим страдают автомобили с изношенными маслосъёмными кольцами. Часть смазки просто уходит «в трубу». В результате провернуло вкладыш и двигатель отправляется на ремонт. Могут быть недостаточно затянуты между собой крышки подшипников. И, наконец, еще одна причина. Это слишком жидкое масло. Особенно такие продукты вредны для моторов, работающих под высокими нагрузками.

Нарушение натяга

Если провернуло вкладыши, причины могут быть и в этом. В серийных автомобилях, собранных на заводе квалифицированными специалистами, такого не будет. А вот если мотор уже ремонтировали, то, скорее всего, подбор вкладышей был выполнен неверно и натяг нарушился.

Когда мотор работает, вкладыши испытывают повышенный момент трения. Этот момент стремится провернуть вкладыш. А из-за пониженного усилия, которое удерживает деталь на месте, риск проворачивания увеличивается в разы. Под действием неравномерной нагрузки, слабая посадка подшипника трения заставляет вкладыш вибрировать. Также нарушается смазочная пленка. В результате деталь проворачивается, а удерживающий порожек не в состоянии воспрепятствовать этому.

Как определить поломку

При проворачивании коренных вкладышей тут же выходит из строя коленчатый вал и блок цилиндров. В случае проворачивания шатунных подшипников, из строя выйдет сам шатун, колневал, а также блок цилиндров. В результате автовладельцу может помочь только капитальный ремонт мотора. Эту поломку можно определить. Существуют некоторые признаки провернутых вкладышей. Один из них – это характерный металлический стук по всему мотору.

Он не прекращается даже на холостых оборотах, а с повышением нагрузки он стучит еще интенсивнее. Еще один признак – низкое давление масла. Если двигатель холодный, тогда звуков может не быть. Если ситуация безвыходная, мотор заглохнет, и оживить его можно только ремонтом.

Ремонт и последствия

Типичная ситуация – провернуло вкладыши. Что делать? Решить проблему можно по-разному, в зависимости от характера повреждений. В некоторых случаях можно обойтись заменой вкладышей со шлифовкой коленвала. В сложных ситуациях ремонт будет значительно дороже.

Если провернулся шатунный вкладыш, то в современных двигателях это не является серьезной проблемой. Но это не касается коренного. Часто случается ситуация, что поврежденный вкладыш просто меняется, и мотор работает дальше. Специалисты не рекомендуют такой подход. Ресурс восстановленной таким образом пары шатун-шейка коленчатого вала может сильно сократиться. Гораздо более приемлемый вариант – это замена шатуна, с которым случилась проблема. Также если провернуло вкладыши (ВАЗ-2172 в том числе), обязательно ломается и замок на шатуне. Более оптимально будет расточить коленвал под следующий ремонтный размер и выполнить полную замену вкладышей и шатунов. Шлифовать вал после проворачивания необходимо в обязательном порядке. На шейке механизма образовываются задиры. Только так можно добиться нужного состояния поверхности и двигатель будет работать правильно.

Что в итоге

Если в моторе что-то застучало, то это сигнал к немедленному прекращению эксплуатации автомобиля. Не стоит заводить мотор. Скорее всего, внутри двигателя провернутые вкладыши. Ремонт этой поломки может быть достаточно дорогим. Нужно учесть, что на ресурс элементов влияют и температурные режимы работы мотора. Не стоит перегревать двигатель. Что касается масла, то безопаснее всего использовать те продукты, которые полностью соответствуют требованиям и допускам производителя.

Заключение

Итак, мы выяснили, по каким причинам происходит проворачивание вкладышей коленчатого вала. Чтобы исключить поломку, не держите двигатель подолгу на высоких оборотах, вовремя меняйте масло, фильтры и соблюдайте температурные режимы работы мотора.

fb.ru

Причины проворачивания вкладышей двигателя | Статьи эксперта

Причины проворачивания вкладышей двигателя

В данной статье освещается общая теория о провороте вкладышей двигателя. Задайте свой вопрос у нас на форуме.

---

Что такое вкладыши двигателя?

Прежде, чем приступить к теме заметки, уточним понятия, с которыми мы собираемся оперировать, что бы даже человек далёкий от техники мог представить, о чём идёт речь. Все сталкивались в быту с вращающимися валами, колёсами тех или иных механизмов и знают, что лёгкость вращения этих механизмов обеспечивается наличием в них подшипников.

В двигателях внутреннего сгорания есть вращающаяся, тяжело нагруженная деталь – коленчатый вал. Он тоже устанавливается на подшипники. Из конструктивных соображений чаще всего используются подшипники скольжения. Конструкция подшипником может быть весьма разнообразной, но совершенствование конструкций двигателей привело к тому, что в настоящее время практически повсеместно в качестве подшипников применяется стальной лист с нанесённым на него антифрикционным покрытием определённого размера и формы. Такие детали называются вкладышами.

Вкладыши устанавливаются в специально подготовленные для них места, называемые постелями, в строго фиксированном состоянии. Необходимость фиксации вкладышей связана во первых с тем, что на вкладышах имеются отверстия для прохода смазочного масла и они должны совпадать со сверлениями в постелях. А во вторых – что бы обеспечить трение по специально подготовленным для этого поверхностям.

---

Чтобы понять причины проворачивания вкладышей, разберем два основных вопроса:

– что заставляет вкладыши проворачиваться

– что удерживает вкладыши от проворота

1. Из курса физики мы знаем, что сила трения возникает при скольжении двух тел относительно друг друга при наличии нагрузки.  Величина сил трения зависит от величины нагрузки на пару трения и от величины коэффициента трения. Для снижения сил трения используются антифрикционные материалы, обладающие низким коэффициентом трения.

В двигателях конструктивно этот вопрос решён нанесением антифрикционного материала на поверхность вкладыша. Коленчатый вал двигателя совершает относительно вкладышей вращательное движение и в результате действия сил трения возникает момент трения, пытающийся провернуть вкладыши относительно посадочных мест.

2. От проворачивания и от смещения в посадочных местах вкладыши удерживаются «усиком» на каждом вкладыше. Все вкладыши в «постели» удерживаются за счёт натяга, с которым устанавливается вкладыш. Величина натяга задаётся конструктивно.

Для обеспечения нужного натяга вкладыши разбиваются на размерные группы. Размерная группа вкладыша, присутствующая в маркировке, выбирается исходя из конкретного значения диаметра «постели» под вкладыш

Причины проворачивания вкладышей двигателя

Первая – повышенный момент трения, который стремится провернуть вкладыши и пониженное усилие, удерживающее вкладыши на месте (вкладыш установлен с недостаточным натягом). Как правило,  на машинах серийного производства случаи с нарушением натяга встречаются очень редко. Обычно нарушение натяга возникает после неквалифицированного ремонта двигателя, когда неправильно выполнялся подбор вкладышей. Под действием неравномерных нагрузок ослабленная посадка вкладыша приводит к его вибрации, нарушению смазочной плёнки и к местным прихватываниям. В результате вкладыш начинает проворачиваться, а удерживающий усик не в состоянии противостоять проворачивающему моменту на вкладыше.

Вторая причина проворачивания вкладышей двигателя это повышенный момент трения, связанный с режимом работы подшипников. При работе двигателя на расчётных режимах вкладыши работают в условиях жидкостного трения. Между рабочей поверхностью вкладыша и шейкой вала возникает масляная плёнка, предотвращающая прямое взаимодействие деталей. Момент трения в подшипнике минимальный.  Для двигателей мощность до 200 л. с. окружные усилия на вкладыш составляют примерно 0,1кгс – 1кгс.  Величина силы трения пропорциональна нагрузке, и это при постоянном коэффициенте трения. Иногда целостность масляной плёнки может нарушаться и коэффициент трения начинает расти.  Тогда, даже при постоянной нагрузке, увеличивается проворачивающий момент и создаются условия для проворачивания вкладышей. Повышенная нагрузка уменьшает толщину масляной плёнки, увеличивая риск её разрушения. При этом выделяется больше тепла, что ведёт к росту локальных температур в зоне трения. Происходит разжижение смазки, что приводит к дальнейшему снижению толщины масляной плёнки и увеличению вероятности появления прихватов в трущейся паре.

Процесс образования масляной пленки между двумя контактирующими и движущимися относительно друг друга деталями зависит от скорости взаимного перемещения. В таких случаях говорят о гидродинамическом режиме трения, когда масляная плёнка затягивается в зазор между трущимися деталями, разъединяя детали. С увеличением скорости  плёнка затягивается в зазор эффективней (плёнка становится более толстой). Но рост скорости приводит к росту величины  количества тепла, выделяющегося при трении. Температура масла повышается, и оно становится более жидким. Это приводит к снижению толщина плёнки, вследствие разжижения масла.

Коэффициент трения зависит от шероховатости и точности геометрии контактирующих поверхностей и наличия посторонних частиц в масле (неровности поверхности, посторонние частицы, нарушают целостность плёнки, приводя к появлению зон работающих в режиме полусухого трения). Эти факторы особенно сильно сказываются на начальном периоде эксплуатации машины, во время приработки деталей. За этот период эксплуатации происходит срабатывание микронеровностей, разрушающих масляную плёнку. В этот момент трущиеся пары наиболее чувствительны к перегрузкам.

На проворачивающем моменте сказывается вязкость масла. Чем она больше, тем больше сила (момент) трения. В тоже время с увеличением вязкости, растёт толщина масляного клина в трущейся паре. С другой стороны вязкое масло не может поступать в нужных объёмах в зону трения, и это приводит к снижению толщины масляного клина вплоть  до его местного разрушения. Совокупность разно направленных процессов, связанных с вязкостью масла, затрудняет однозначную трактовку влияния масла на проворачивание вкладышей. В этом случае определяющим становится такое индивидуальное свойство марки масла как смазывающая способность (прочность сцепления масла с металлом).

Теперь, зная причины проворачивания вкладышей двигателя, Вы сможете представить факторы риска появления задира и проворота вкладышей при использовании техники при длительной нагрузке на малых скоростях, непрогретом масле или недавно вышедшей из ремонта.

---

Примеры:

Проворот вкладышей по причине попадания инородного тела. На поверхности видны следы попадания инородного тела в виде точек. Двигатель трактора «Komatsu» Наработка 6 часов после проведения ТО.





Расклёпывание и проворот центрального коренного вкладыша. Двигатель автомобиля КамАЗ. Наработка около 1500 часов после ремонта. Причина – установка некондиционного коленчатого вала (повышенное биение коренных шеек).

Резюме – эксплуатация техники без нарушений РЭ позволит избежать такого неприятного явления как проворот вкладышей и задиры коленчатого вала.



ВЫ МОЖЕТЕ УЗНАТЬ ПРИЧИНУ ПРОВОРАЧИВАНИЯ ВКЛАДЫШЕЙ ДВИГАТЕЛЯ, ЗАДАВ СВОЙ ВОПРОС У НАС НА ФОРУМЕ



expert-machines.ru

Описание основных причин износа коренных и шатунных вкладышей

Износ вкладышей приводит к снижению эффективности работы системы смазки двигателя, которое, в свою очередь, может привести к значительному износу отдельных частей силового агрегата, а также к снижению его рабочего ресурса. Поэтому при выявлении даже незначительного износа шатунных и/или коренных вкладышей необходимо предпринять меры по устранению неполадок.

Содержание

Обычно причинами износа является их естественное старение. Однако в некоторых случаях имеет место попадание на их рабочую поверхность грязи или мусора, возникновение коррозии, недостаточное смазывание, несоосность осей и другие причины. Как правило, вкладыши не подлежат восстановлению, поэтому их необходимо менять на новые. Процедура это достаточно сложная, поэтому самостоятельное ее выполнение имеет смысл лишь в случае, если у автовладельца есть соответствующий опыт выполнения работ и необходимые инструменты.

Описание работы вкладышей

Перед тем как перейти к описанию признаков, причин и методов по устранению износа вкладышей, необходимо разобраться в их предназначении, видах и принципе работы.

Существует два типа вкладышей коленчатого вала — коренные и шатунные. По сути, вкладыши являются подшипниками скольжения, и в их задачи входит выдерживание значительных нагрузок, возникающих между шатуном и шейкой коленчатого вала. В современных машинах (в большинстве случаев) вкладыши сделаны из пластичных алюминиевых сплавов (обычно с алюминий с оловом). Сверху они покрыты антифрикционным составом.

Коренные вкладыши расположены между коленчатым валом и местом, где коленвал проходит непосредственно через корпус двигателя, в посадочных местах, так называемых “постелях”. Коренные вкладыши имеют в своей конструкции отверстия, предназначенные для лучшего отвода масла. То есть, коренные вкладыши являются подшипниками скольжения для коренных шеек коленчатого вала. А по факту на коренных вкладышах держится и вращается коленвал.

Шатунные вкладыши располагаются в нижней части головки шатунов. А шатуны, в свою очередь, закрепляются с помощью шатунных вкладышей на шатунных шейках коленчатого вала. Функция шатунных вкладышей заключается в том, что они являются подшипниками скольжения для нижних головок шатунов и шатунных шеек коленчатого вала.

Износ вкладышей подразумевает значительное увеличение их зазоров (чем больше увеличение — тем хуже). Вследствие этого падает давление в системе смазки двигателя. Обычно в таких случаях на приборной панели загорается лампочка (масленка), символизирующая о том, что давление масла значительно упало. Особенно часто это проявляется на горячем двигателе, когда вязкость масла минимальна. Водители в таких случаях говорят, что “подшипники не держат масло”. Износ вкладышей — очень опасная проблема, которая может привести к большому износу других деталей двигателя и мотора в целом. А это может привести к значительному уменьшению их ресурса и повреждению.

Рекомендуется менять вкладыши при каждом капитальном ремонте двигателя.

Звук от стука коренных вкладышей обычно глухой, с металлическим оттенком. Его легко выявить, когда двигатель работает на холостых оборотах, и после этого обороты резко увеличиваются (резко надавить на педаль газа). При этом на них идет большая нагрузка и появляется стук. Аналогично нужно поступить и с шатунными вкладышами.

Несложно найти, и в каком именно цилиндре стучат вкладыши. Для этого нужно поочередно отключать (выкручивать) свечи зажигания на бензиновом двигателе или форсунки топлива на дизельном. Если при какой-либо выкрученной свече упомянутый стук пропал, значит, в этом цилиндре и существует проблема.

Признаки и причины износа

Теперь перейдем непосредственно к типам повреждений, которые способствуют износу вкладышей и выходу их из строя.

Попадание инородных тел

Признаки. Признаком попадание инородных тел или грязи является ситуация, когда возникает локальное повреждение рабочей поверхности на вкладыше. В некоторых случаях также возможно небольшое (меньшее) повреждение на обратной стороне детали. Как правило, мусор или грязь на поверхности вкладыша являются первопричиной дальнейшего износа. Поэтому нужно как можно раньше выявить указанную неисправность. В противном случае износ распространится дальше, и повреждена будет значительная площадь поверхности, вплоть до 100%.

Причины. Как указывалось выше, причиной такой ситуации является попадание грязи или мусора между вкладышем и его опорой. Из-за этого также возникает образование мест с большим масляным давлением, в которых разрушается масляная пленка. В свою очередь это приводит к разрушению поверхности вкладыша в процессе его эксплуатации.

Методы устранения. В первую очередь необходимо выполнить проверку поверхностей опоры вкладыша и вала на предмет выявления на них повреждений. Если они есть — их необходимо устранить. После этого нужно убедиться, что поверхности чистые. Особенно это касается случая, когда устанавливаются новые вкладыши.

Грязевая эрозия

Признаки. Признаком грязевой эрозии является наличие задир или вкраплений грязи. Иногда и то и другое. В особо запущенных случаях грязевая эрозия может переместиться на области около масляных отверстий.

Причины. Причиной в данном случае является некачественное масло, в составе которого есть грязевые примеси или абразивные материалы.

Устранение. Необходимо проверить работу всех движущихся деталей двигателя. Особенно тщательно нужно проверить систему смазки. Имеет смысл также проверить систему очистки масла и воздуха (в первую очередь фильтры). При сборке двигателя нужно не допускать попадания в него грязи. После всего нужно обязательно поменять масло на новое.

Коррозионное истирание

Признаки. Речь идет о наличии коррозионного истирания на задней стальной поверхности вкладыша. Как правило, следы коррозии располагаются ближе к соединению половинок корпуса вкладыша.

Причины. В данном случае причин может быть несколько. Среди них:

• Снижение усилия запрессовки. Это приводит к незначительным перемещениям корпуса вкладыша относительно поверхности их опоры.
• Крепежные болты были слабо затянуты при монтаже.
• На контактных поверхностях опоры вкладышей имеются инородные тела.
• Продолжительная работа двигателя на высоких оборотах (особенно если это проявляется часто).
• Использование вкладышей с неподходящими размерами (шириной).

Устранение. В соответствии с различными причинами возникновения неполадки методы устранения также могут быть разными. В частности:

• Затянуть крепежные болты с моментом, рекомендованным заводом-изготовителем автомобиля.
• Выполнить ревизию посадочного диаметра опоры вкладыша.
• Проверить чистоту соприкасающихся поверхностей между вкладышем и опорой.
• Использовать вкладыш предписанного размера (ширины).
• Старайтесь не использовать длительное время двигатель на высоких оборотах.

Усталость металла

Признаки. Усталость может быть вызвана не только длительной эксплуатацией вкладыша, но и чрезмерной нагрузкой на него. Признаками его выхода из строя будет ситуация, когда из его тела будут буквально вырваны частички материала, особенно в местах значительной нагрузки.

Причины. Их также может быть несколько:

• Использование неподходящих или некачественных вкладышей. Это приводит к их значительной перегрузке.
• Основная нагрузка при работе приходится на края вкладышей.
• Неполное сгорание топлива в камере сгорания.
• Неверный тюнинг двигателя автомобиля.

Методы устранения. Соответственно, методы устранения также могут быть различными. Нужно проверить:

• осевую форму шейки вала.
• форму и геометрические размеры опор вкладыша.
• условия сборки двигателя, и в частности, установки вкладышей.

Также имеет смысл установить новый качественный вкладыш, подходящий по размеру.

Износ из-за проникновения олова

Признаки. Значительный слой олова в определенном месте на поверхности стальной основы. Обычно это сопровождается очень сильным локальным износом в том месте.

Причины. Возникновение небольших перемещений вкладыша на его посадочном месте, возникших из-за малого усилия запрессовки.

Методы устранения. Как правило, необходимо выполнить следующие действия. Первое — проверить посадочный диаметр опоры вкладыша. Второе — проверить чистоту сопрягаемых поверхностей вкладыша и опоры. Третье — проверить момент затяжки болтов и его корректировка в соответствии с рекомендациями завода-изготовителя.

Коррозия поверхности

Признаки. При коррозии, в зависимости от ее степени, всегда повреждается поверхность вкладыша. Она становится пористой и теряет свой цвет.

Причина. Как правило, описанное явление вызвано использованием некачественного масла, в процессе разложения которого выделяются кислоты, которые и вызывают коррозию.

Методы устранения. Необходимо провести ревизию двигателя, а особенно систему смазки. При наличии значительных повреждений на валу и вкладыше необходимо их устранить. В конце ремонтных работ нужно обязательно поменять масло на качественное новое, рекомендованное для данной машины.

Недостаточно смазывание

Диагностика износа вкладышей

Признаки. Малое количество или отсутствие масла может привести к возникновению истирания и/или оплавления рабочей поверхности вкладыша. А это в свою очередь является причиной усталости металла и его повреждения.

Причины. Разрушение смазывающей пленки между вкладышем и валом. Из-за этого в процессе работы значительно возрастает трение и увеличивается температура. Материалы плавятся. Причиной также может быть сбой системы смазывания двигателя. В случае, если деформирована опора вкладыша или повреждена поверхность шейки вала, то высока вероятность разрушения смазывающей пленки.

Методы устранения. Необходимо провести ревизию системы смазывания двигателя, в том числе, чистоту масла. Также имеет смысл проверить состояние поверхности шейки вала и опор вкладышей. При необходимости нужно выполнить ремонт. Также возможен вариант установки новых вкладышей.

Неправильная обработка шеек коленвала

Признаки. Внутренняя поверхность вкладыша контактирует с шейкой вала с одной или двух сторон корпуса вкладыша. Также возможен вариант, когда материал внутренней поверхности очень изнашивается с торцов по окружности.

Причины. Причинами такой ситуации может быть:

• Размер вкладыша не соответствует необходимому значению, обычно большая ширина.
• Внутренний замок корпуса вкладыша маленький по размеру.
• Шейка вала установлена неправильно.
• Галтель (или галтели) шейки имеют очень большую ширину.
• Упорные подшипники имеют очень большие зазоры.
• Упорные подшипники неверно отрегулированы.

Методы устранения. Методы устранения также могут быть следующими, нужно проверить:

• тип корпуса вкладыша, его ширину, размер и форму замка.
• форму галтелей шейки вала.
• осевой зазор коленвала.

Царапины на поверхности

Признаки. Имеются отдельные царапины, которые по виду не напоминают рабочие потертости от работы механизма.

Причины. На рабочей поверхности вкладыша по каким-либо причинам (чаще всего из-за не соблюдения чистоты во время их установки) имеются мелкие инородные частицы. Возможно их образование вызвано технологиями литья или сверления.

Методы устранения. Выполнить промывание двигателя новым чистым маслом с помощью внешнего масляного насоса. Лучше промывку выполнять после сборки двигателя и до того, как автомобиль будет проходить обкатку.

Чрезмерная эрозия из-за кавитации

Признаки. Материал, из которого сделан вкладыш, имеет локальные точки вымывания. Обычно они расположены симметрично или центрально на рабочей поверхности вкладыша. Также возможно их возникновения на обратной стороне масляного канала.

Причины. Тут возможны несколько причин:

• попадание охлаждающей жидкости в масляную систему;
• увеличенная скорость потока масла в системе;
• детонация;
• неверные зазоры вкладыша.

Методы устранения. Методы устранения могут быть такими, необходимо проверить:

• наличие охлаждающей жидкости в системе смазывания двигателя;
• зазоры на вкладышах;
• скорость масляного потока;
• рабочие параметры системы зажигания, а также провести ревизию двигателя.

Несоосность

Признаки. При несоосности происходит чрезмерный износ лишь в районе верхней части корпуса вкладыша по направлению к кромке. При этом зоны изношенности находятся диаметрально противоположно на окружности.

Причины. Несоосность центральных осей вкладышей и шейки.

Методы устранения. Возможны следующие варианты:

• Проверить большой диаметр шатуна. При этом в идеале центральная ось «постели» шатуна должна располагаться точно перпендикулярно упорным плоскостям. При этом нужно проверить, чтобы обе упорные плоскости были параллельны.
• Для коренного вкладыша нужно проверить соосность «постелей» всех коренных вкладышей на двигателе.

Методы профилактики

Как указывалось выше, частичный выход вкладышей из строя влечет за собой повышенный износ двигателя, и в частности, системы его смазки. Поэтому чтобы не допускать подобной ситуации имеет смысл проводить периодические мероприятия по профилактике. Так, в первую очередь необходимо пользоваться тем моторным маслом, которое рекомендовано производителем автомобиля. Особенно это касается его вязкости. Не стоит покупать очень дешевое масло, поскольку высока вероятность, что в его составе будут абразивные частицы, которые негативно влияют на двигатель в целом, и на вкладыши в частности.

Также стоит производить периодическую проверку деталей двигателя, их состояние, геометрию, чистоту. При выполнении ремонтных работ нужно всегда следить за тем, чтобы в двигатель и/или систему смазки (масло) не попадала грязь. Существует так называемое “золотое правило” моториста, которое гласит, что лучше зазор на 0,03 мм больше, чем на 0,01 мм меньше. В таком случае вкладыш гарантировано не подведет, не расплавится и не застучит. Следите за состоянием двигателя вашего автомобиля, и он будет служить вам долгие годы.

Лучше не дожидаться ситуации, когда на приборной панели засветится лампочка, сигнализирующая о низком давлении масла. В идеале необходимо периодически проверять значение давления самостоятельно или в автосервисе. Ведь лампочка масленки светиться (то есть, срабатывает аварийный датчик) уже в крайнем случае, когда давление упало до критического. Этого лучше не допускать, особенно на двигателях со значительным пробегом.

Заключение

Необходимо периодически проверять состояние вкладышей, поскольку эти, казалось бы, незначительные детали могут привести к большим проблемам с масляной системой двигателя, тем самым значительно снизив его ресурс. И чем раньше удастся выявить поломку и устранить ее — тем с меньшими затратами в будущем придется столкнуться автовладельцу для проведения ремонта двигателя. Процедуру по замене можно провести как самостоятельно, так и на СТО. Однако, если вы решите выполнить ремонт самостоятельно, то вы должны быть на 100% уверены в том, что сможете довести дело до конца, поскольку замена подразумевает большой объем как демонтажных, так и монтажных работ.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
