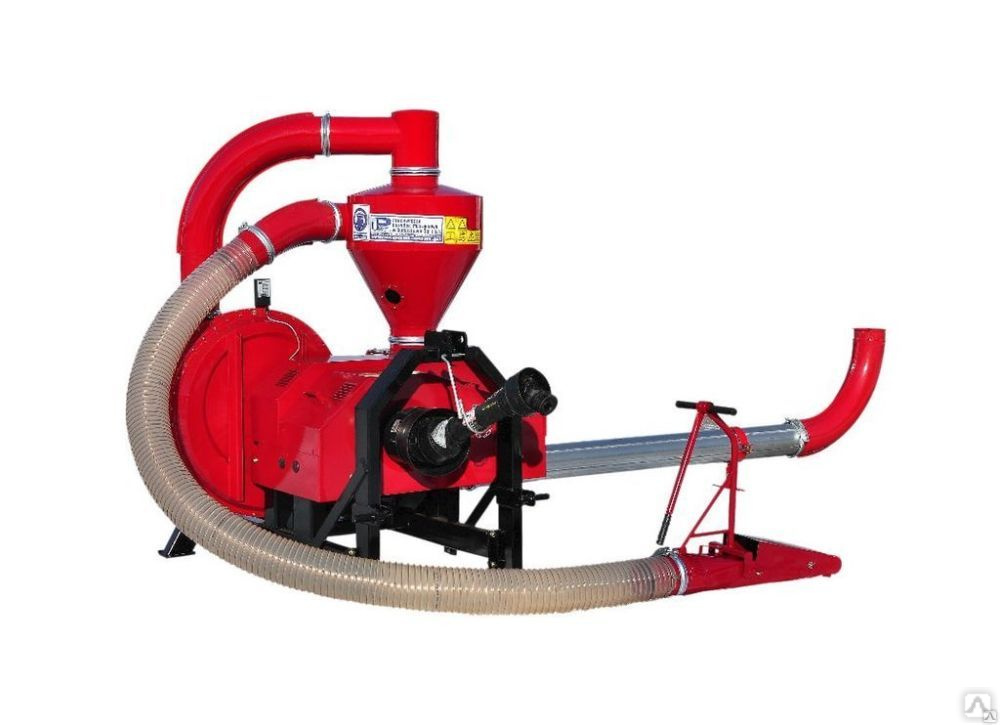

Пневмотранспортер Т-207/2, 15 кВт. (Всасывающе-нагнетательный) — Центр Польской Техники

Для транспортировки зерна (кукурузы, бобового и масляного семя) в горизонтальном и вертикальном направлении.

Всасывающе-нагнетательный пневмотранспортёр T 207/1 и T207/2 используется для горизонтальной и вертикальной транспортировки зерна, кукурузы, бобового и масляного семени. Транспортёры используется для наполнения зерновых хранилищ типа BIN и похожих. Транспортёры можно использовать в сельских хозяйствах к проветриванию зерна во время его хранения и складирования зерна в башнях.



Преимущества транспортёров это:

 – Высокая производительность при низком энергопотреблении

 – Травматизм зерна менее 0,5% (уникальный результат – не более 3% при транспортировке высушенных семян подсолнечника!)

– Подходит для загрузки сеялок

– Подходит для разгрузки/загрузки машин

– Вентилирует зерно, снижает влажность

– Максимальная длина транспортировки – до 70м в длину и 10м в высоту!

– Уникальное предложение по цене: в среднем в 1,5 раза дешевле датских аналогов при идентичных характеристиках

– Полиуретановые шланги снимают статическое электричество, отличаются высокой износостойкостью и препятствуют развитию бактерий



Технические характеристики пневматического транспортёра T 207/2 (15кВт):

максимальная дальность транспортировки, м 70
максимальная высота транспортировки, м 10
диаметр транспортного провода, мм 160
вентилятор – обороты, обр/мин 4450
расход воздуха, м3/h 2800
полное давление, Ра 7000
главный электродвигатель, кВт 15
тип двигателя 1Sg 160 M-2B
скорость вращения, обр/мин		 2920
напряжение, V 3х400
номинальный ток, А 27,6
тип дозатора вращательный
диаметр дозатора, мм 230
количество камер в дозаторе, шт 6
обороты дозатора, мм 60
электродвигатель дозатора Sg80-4A, кВт 0,55
скорость вращения электродвигателя дозатора, обр/мин 1390
напряжение электродвигателя дозатора, V 3х400
номинальный ток электродвигателя дозатора, А 1,45
габариты: длина х ширина х высота, мм 4330х1100х1700
вес, кг 330
обслуживающий персонал 1

По дополнительному заказу может быть поставлено следующее оборудование:

  • колено 30о, 45о, 60о,90о;
  • транспортировочные трубы Ø 160 мм – 2 м. ;
  • транспортировочные трубы Ø 160 мм – 1 м.;
  • зажимные манжеты (хомуты) Ø 160, Ø 150, Ø250;
  • высыпающий циклон.

Производительность пневматического транспортёра T 207/2 (15кВт) при высоте транспортировки 3м, в зависимости от длины транспортировки

производительность при длине транспортировки 10м 14т/ч
производительность при длине транспортировки 20м 11,8т/ч
производительность при длине транспортировки 30м 10,6т/ч
производительность при длине транспортировки 40м 10,0т/ч



 Нагнетательной транспортер работает без всасывающего шланга, сопла, циклона всасывающего и трубового соединителя. От стороны влёта воздуха к вентилятору вместо трубового соединителя приспособлен автоматический горизонтальный клапан.

Зерно нужно подавать в засыпной ковш, который находится на дозаторе вместо всасывающего циклона. Засыпной ковш имеет решетку, которая позволяет предохранить дозатор от посторонних предметов, а также в засову регулирующую подачу зерна на дозатор. Всасываемый через вентилятор воздух нагнетается в трубу дозатора и дальше в нагнетательный трубопровод. Текущий с большой скоростью воздух порывает с собой зерно, которое падает сверху дозатора и трубопроводом транспортирует в циклон, успокоитель, который находится на конце трубопровода в месте складирования.

В версии нагнетательной материал можно подавать, употребляя дозатор инжекторный или дозатор лопастный. Применение лопастного дозатора в системе транспортировки по сравнению с инжектором позволяет получить высокую производительность (смотр.: таблицу Производительность пневматических транспортеров). Максимальная производительность лопастного дозатора: до 20 т/ч.



 ПРИЕМУЩЕСТВО ПНЕВМАТИЧЕСКИХ ТРАНСПОРТЕРОВ:

  • Хорошая мобильность,    произвольное    формирование  и  направление  транспортирующего трубопровода.
  • Большая чёткость оборудования в сфере приготовления и приведения в движение.
  • Возможность собирать соплом зерно или засыпать материал просто в засыпной ковш.
  • Возможность создания полной механизации транспорта.
  • Элиминация потери материала.
  • Большая производительность.
  • Безопасность работы в результате отсутствия подвижных частей на дороге транспорта.

 ПРИНЦИП ХОРОШЕЙ РАБОТЫ:

  • Во время типичных работ перегрузки транспортер должен быть монтированным согласно с Рис. 6 или Рис.7, что гарантирует оптимальную производительность машины.
  • Присоединение трубопроводов, транспортирующих с меньшим или большим диаметром чем Ø 160мм может вызвать значительное уменьшение производительности или совсем не позволит на правильную работу транспортера.
  • Обратить внимание, чтобы между машиной, а первым коленом находился не менее чем один сегмент горизонтальный 2м длины.
  • Чтобы получить максимальную производительность транспортера, трубопровод должен быть как можно короче, а количество дуг как можно меньше.
  • Избегать наклонных трубовых сегментов в вертикальной поверхности транспортировки, потому что осыпающееся зерно повлечёт за собой затыкание трубопровода.
  • Эластические шланги (с синтетического материала) нужно применять только в линии всасывающей транспортера.
  • Избегать резких сгибов эластического шланга особенно в соединении с циклоном, потому что возникает неблагоприятное натяжение в шланге и может довести к загибу стенки шланга. Чтобы это избежать нужно между шлангом, а циклоном присоединить дополнительно металлическое колено на пр. 30°, что позволит на свободное и постепенное направление всасывающего шланга.
  • Неплотность соединений транспортирующих трубопроводов, особенно в линии всасывающей влечёт за собой значительное снижение производительности транспортера.
  • При соединении трубовых отрезков нужно применять оригинальные и хорошие зажимные хомуты.
  • Зерно в засыпной ковш может быть подано непосредственно с прицепа с помощью других транспортирующих машин на пр.: шнековым транспортером.
  • К транспортеру может быть приспособлен только один засыпной ковш.



Тип транспортера



Вид привода



Потребность мощности



Обеспече нная сеть



Затрата воздуха

Общее напряже ние

Диаметр трубы нагнетател



Обслужива ние



Вес





кВт

л. с.

A

М3/ч

гПа

мм

лиц

Кг

Нагнетательные



T 378/1

с инжектором

Электрический 3x400V

5,5

–

20

2450

60

160

1

117

T 378/1

с дозатором

Электрический 3x400V

5,5+0,55

–

20

2450

60

160

1

127

T 378/2

с инжектором

Электрический 3x400V

7,5

–

20

2600

60

160

1

127

T 378/2

с дозатором

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

137

T 207

с ковшом засыпным

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

240

T 207/3

с ковшом засыпным

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

240

T 207/1

с ковшом засыпным

Электрический 3x400V

11+0,55

–

32

1800

100

160

1

301

T 207/2

с ковшом засыпным

Электрический 3x400V

15+0,55

–

63

1800

140

160

1

311

всасывающе –

нагнетательные



T 207

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

240

T207/3

Электрический 3x400V

7,5+0,55

–

20

1800

80

160

1

240

T207/1

Электрический 3x400V

11+0,55

–

32

1800

100

160

1

301

T 207/2

Электрический 3x400V

15+0,55

–

63

1800

140

160

1

311

T 450

Электрический 3x400V

22+1,5

–

80

2400

230

160

1

500

T 449/2

Электрический 3x400V

37+1,5

–

100

2800

300

160

1

695



T 450/1

Механический;   трактор класса мин 0,9 ВОМ – 540 обр. /мин.



мин 37



мин 50



–



2400



230



160



1 +

тракторист



430



T 449; T 449/1

Механический;   трактор класса мин 0,9 ВОМ – 540 обр./мин.



мин 45



мин 60



–



2800



300



160



1 +

тракторист

550-

570



T 470

Механический;   трактор класса мин 1,4 ВОМ – 1000 обр. /мин.



мин 62



мин 83



–



2800



420



160



1 +

тракторист



675



T 480

Механический;   трактор класса мин 2,0 ВОМ – 1000 обр./мин.



мин 90



мин

125



–



2800



450



160



1 +

тракторист



835



Тип транспортера

Высота транспортировки В = 3м

Общая длина трубопровода Д (м)

10

20

30

40

50

60

70

80

Нагнетательные



T 378/1 с инжектором

4,7

4,5

4

3

–

–

–

–

T 378/2 с инжектором

5,3

4,5

4

3,5

–

–

–

–

T 378/1 с дозатором

9,5

8,5

8

6,6

–

–

–

–

T 378/2 с дозатором

10

9

8,4

7

–

–

–

–

T 207

с ковшом засыпным

8

5,5

4

3,6

–

–

–

–

T 207/3

с ковшом засыпным

10

9

8

7

–

–

–

–

T 207/1

с ковшом засыпным

16

13,5

11

9,5

–

–

–

–

T 207/2

с ковшом засыпным

19

17

15,5

14,5

–

–

–

–

всасывающе – нагнетательные



T 207

5

3,5

2,5

2,3

–

–

–

–

T 207/3

6,5

6,2

5,5

4,5

–

–

–

–

T 207/1

9,5

8,7

8

7

–

–

–

–

T 207/2

14,5

13

12

11

–

–

–

–

T 450; T 450/1

18

17,3

16,2

14,5

13

11,2

9,5

–

T 449; T449/1; T 449/2

25

22

20

17

15

13

11

–

T 470

35

33

30,5

27,4

24,7

21

18,3

15,6

T 480

43,5

40,2

37,3

34,5

30,4

27,7

23,7

19,7

Представленные производительности в таблицах имеют ориентировочный характер были
произведены с применением шланга ПВХ на пшеницы с удельным весом 700 кг/м3, влажности до 14% и
засорением меньше 1%. Представленная величина производительности может быть использованная как
образец для зерна ячменя и кукурузы. Употребляя полиуретановый шланг производительность может
упасть на 15÷20%.
Производительность транспортера зависит от длины и высоты транспортировки а также от сорта
транспортирующего зерна ( влажность, засорение). Представленная в таблице длина транспортировки
касается общей длины горизонтальных и вертикальных трубопроводов как по стороне нагнетательной так
и по всасывающей.

L = Ls+ Lt,

где: L – общая длина транспортировки
Ls – длина сегмента всасывающего ,
Lt – длина сегмента нагнетательного .
