Пневмотранспортер для зерна | Пневматический перегружатель зерна

Технические данные пневматических транспортеров

Тип транспортера Вид привода Потребность мощности Обеспеченная сеть Затрата воздуха Общее напряжение Диаметр трубы нагнетател Обслуживание Вес
    квт л.с. A М3/ч гПа мм лиц Кг
нагнетательные

T 378/1
с инжектором		 Электрический
3x400V		 5,5 –  20 2450 60 160 1 117
T 378/1
с дозатором		 Электрический
3x400V		 5,5+0,55 –  20 2450 60 160 1 127
T 378/2
с инжектором		 Электрический
3x400V		 7,5  –  20 2600 60 160 1 127
T 378/2
с дозатором		 Электрический
3x400V		 7,5+0,55 – 20 2600 60 160
1		 137
T 207
с ковшом засыпным		 Электрический
3x400V		 7,5+0,55 –  20 2600 60 160 1  240
T 207/3
с ковшом засыпным		 Электрический
3x400V		 7,5+0,55 – 20 2600 60 160 1 240
T 207/1
с ковшом засыпным		 Электрический
3x400V		 11+0,55  – 32  1800 100 160 1 301
T 207/2
с ковшом засыпным		 Электрический
3x400V		 15+0,55 – 63 1800
140		 160 1 311
всасывающе – нагнетательные
 T 207 Электрический
3x400V		 7,5+0,55 – 20 2600 60 160 1 240
 T 207/3 Электрический
3x400V		 7,5+0,55  – 20 1800 80  160 1 240
 T 207/1 Электрический
3x400V		 11+0,55 – 32 1800 100 160 1 301
 T 207/2 Электрический
3x400V		 15+0,55  – 63
1800		 140 160 1 311
 T 450 Электрический
3x400V		 22+1,5 – 80 1800 230 160 1 500
 T 449/2 Электрический
3x400V		 37+1,5  – 100 2400 300 160 1 695
 T 450/1 Механический;
трактор класса мин 0,9
ВОМ – 540 обр./мин.		 мин 37 мин 50 – 2800 230  160 1 + тракторист 430
 T 449; T 449/1 Механический;
трактор класса мин 0,9
ВОМ – 540 обр./мин.		 мин 45
мин 60		 – 2400 300 160 1 + тракторист 550- 570
 T 470 Механический;
трактор класса мин 1,4
ВОМ – 1000 обр./мин.		 мин 62 мин 83 – 2800 420 160 1 + тракторист 675
 T 480 Механический;
трактор класса мин 2,0
ВОМ – 1000 обр./мин.		 мин 90 мин 125 – 2800 450 160 1 + тракторист 835

Производительность пневматических транспортеров [т/ч]

Тип транспортера  Высота транспортировки В = 3м
Общая длина трубопровода Д (м)
10 20 30 40 50 60 70 80
 Нагнетательные
T 378/1 с инжектором  4,7 4,5 4 3 – – – –
 T 378/2 с инжектором 5,3 4,5 4 3,5 – – – –
T 378/1 с дозатором  9,5 8,5 8 6,6 – – – –
T 378/2 с дозатором  10 9 8,4 7 – – – –
T 207 с ковшом засыпным  8 5,5 4 3,6 – – – –
T 207/3 с ковшом засыпным  10 9 8 7 – – – –
T 207/1 с ковшом засыпным  16 13,5 11 9,5 – – – –
T 207/2 с ковшом засыпным  19 17 15,5 14,5 – – – –
 всасывающе – нагнетательные
T 207  5 3,5 2,5
2,3		 – – – –
 T 207/3 6,5 6,2 5,5 4,5 – – – –
T 207/1  9,5 8,7 8 7 – – – –
 T 207/2 14,5 13 12 11 – – – –
T 450; T 450/1 18 17,3 16,2 14,5 13 11,2  9,5 –
T 449; T449/1; T 449/2  25 22 20 17 15 13
11		 –
T 470  35 33 30,5 27,4 24,7 21 18,3 15,6
 T 480 43,5 40,2  37,3 34,5 30,4 27,7 23,7 19,7

L = Ls+ Lt,

где: L – общая длина транспортировки , Ls – длина сегмента всасывающего , Lt – длина сегмента нагнетательного .

Значения, представленные в таблице, имеют ориентировочный характер. Измерения выполнены в следующих условиях:

  • с использованием шланга ПВХ;
  • с пшеницей с удельным весом 700 кг/м3, влажностью до 14% и засорением менее 1%.

Представленные значения также подходят для зерен ячменя и кукурузы. При применении полиуретанового шланга производительность может уменьшиться на 15-20%.

Производительность зависит от:

  • длины и высоты транспортировки;
  • сорта транспортирующего зерна;
  • характеристик зерна – засорения и влажности.

Данные из таблицы касаются общей длины транспортировки, которая рассчитывается как сумма длин всасывающего и нагнетательных сегментов.

Как работает пневмоперегружатель?

Не знаете, как быстро переместить сыпучие зерновые культуры? Пневматический перегружатель польских производителей Dozamech и POM Augustow – техника, которую используют для бережной и оперативной транспортировки, переработки и вентиляции зерна.

Пневмотранспортер для зерна подойдет для:

  • погрузочно-разгрузочных работ на элеваторах;
  • вентиляции хранящегося зерна;
  • перевозки зерновых и бобовых культур.

По принципу работы пневмотранспортер напоминает всасывающе-нагнетательную технику. В емкость с зерновыми помещают гибкий шланг, по которому их перемещают под действием воздуха.

Движение сыпучей сельхозпродукции обеспечивают с помощью вентилятора высокого давления. Зерно движется в магистраль, где происходит его вентиляция и повышение качества. Далее просушенный материал направляют в сортирующую емкость.

Производительность пневмоперегружателя и стабильную подачу зерна отслеживает оператор при помощи контролируемой заслонки на запорном сопле.

Преимущества зернового пневматического транспортера от Белдозамех

Ищете надежную технику для бесперебойной обработки зерновых культур? Оцените сильные стороны польского пневмотранспортера:

  1. Мобильный. Технику легко собрать и разобрать, а также переместить на новый участок с целью погрузки/разгрузки зерна. Не нужно устанавливать подвижные агрегаты на магистрали – это делает обработку безопасной.
  2. Простой в эксплуатации. Для работы с пневматическим перегружателем работникам не потребуется дополнительная квалификация – достаточно пары часов обучения, и можно оптимизировать процессы обработки и транспортировки зерна.
  3. Экономичный. Потери зерновых при использовании техники минимальны. Продуманная конструкция позволяет перемещать зерно в вертикальной и горизонтальной плоскостях – это повышает степень механизации процесса.

Пневматический транспортер Dozamech – оборудование, незаменимое для транспортировки, качественного проветривания и охлаждения зерна. Использование техники позволит свести к минимуму появление клещей, а также улучшить хлебопекарные свойства муки. Цены на пневмоперегружатель зерна вы можете узнать у наших специалистов.

Выбирайте пневмотранспортер и другую технику для стабильной работы сельхозпредприятия или фермы в «БелДозаМех»!

Предлагаем оригинальное оборудование и запчасти с доставкой по Минску и другие регионы РБ, а также в страны СНГ.

← Вернуться в каталог

dozameh.com

Пневмотранспортер Т-207/2, 15 кВт. (Всасывающе-нагнетательный) — Центр Польской Техники

Всасывающе-нагнетательный пневмотранспортёр T 207/1 и T207/2 используется для горизонтальной и вертикальной транспортировки зерна, кукурузы, бобового и масляного семени. Транспортёры используется для наполнения зерновых хранилищ типа BIN и похожих. Транспортёры можно использовать в сельских хозяйствах к проветриванию зерна во время его хранения и складирования зерна в башнях.



Преимущества транспортёров это:

 – Высокая производительность при низком энергопотреблении

 – Травматизм зерна менее 0,5% (уникальный результат – не более 3% при транспортировке высушенных семян подсолнечника!)

– Подходит для загрузки сеялок

– Подходит для разгрузки/загрузки машин

– Вентилирует зерно, снижает влажность

– Максимальная длина транспортировки – до 70м в длину и 10м в высоту!

– Уникальное предложение по цене: в среднем в 1,5 раза дешевле датских аналогов при идентичных характеристиках

– Полиуретановые шланги снимают статическое электричество, отличаются высокой износостойкостью и препятствуют развитию бактерий



Технические характеристики пневматического транспортёра T 207/2 (15кВт):

максимальная дальность транспортировки, м70
максимальная высота транспортировки, м10
диаметр транспортного провода, мм160
вентилятор – обороты, обр/мин4450
расход воздуха, м3/h2800
полное давление, Ра7000
главный электродвигатель, кВт15
тип двигателя1Sg 160 M-2B
скорость вращения, обр/мин2920
напряжение, V3х400
номинальный ток, А27,6
тип дозаторавращательный
диаметр дозатора, мм230
количество камер в дозаторе, шт6
обороты дозатора, мм60
электродвигатель дозатора Sg80-4A, кВт0,55
скорость вращения электродвигателя дозатора, обр/мин1390
напряжение электродвигателя дозатора, V3х400
номинальный ток электродвигателя дозатора, А1,45
габариты: длина х ширина х высота, мм4330х1100х1700
вес, кг330
обслуживающий персонал1

По дополнительному заказу может быть поставлено следующее оборудование:

  • колено 30о, 45о, 60о,90о;
  • транспортировочные трубы Ø 160 мм – 2 м.;
  • транспортировочные трубы Ø 160 мм – 1 м.;
  • зажимные манжеты (хомуты) Ø 160, Ø 150, Ø250;
  • высыпающий циклон.

Производительность пневматического транспортёра T 207/2 (15кВт) при высоте транспортировки 3м, в зависимости от длины транспортировки

производительность при длине транспортировки 10м14т/ч
производительность при длине транспортировки 20м11,8т/ч
производительность при длине транспортировки 30м10,6т/ч
производительность при длине транспортировки 40м10,0т/ч

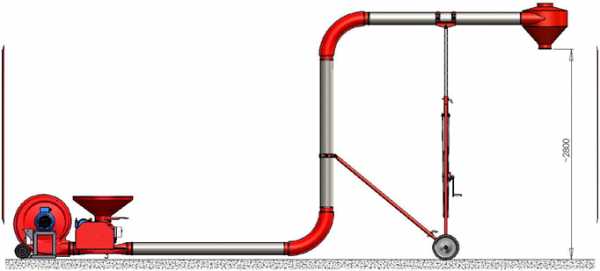

 Нагнетательной транспортер работает без всасывающего шланга, сопла, циклона всасывающего и трубового соединителя. От стороны влёта воздуха к вентилятору вместо трубового соединителя приспособлен автоматический горизонтальный клапан.

Зерно нужно подавать в засыпной ковш, который находится на дозаторе вместо всасывающего циклона. Засыпной ковш имеет решетку, которая позволяет предохранить дозатор от посторонних предметов, а также в засову регулирующую подачу зерна на дозатор. Всасываемый через вентилятор воздух нагнетается в трубу дозатора и дальше в нагнетательный трубопровод. Текущий с большой скоростью воздух порывает с собой зерно, которое падает сверху дозатора и трубопроводом транспортирует в циклон, успокоитель, который находится на конце трубопровода в месте складирования.

В версии нагнетательной материал можно подавать, употребляя дозатор инжекторный или дозатор лопастный. Применение лопастного дозатора в системе транспортировки по сравнению с инжектором позволяет получить высокую производительность (смотр.: таблицу Производительность пневматических транспортеров). Максимальная производительность лопастного дозатора: до 20 т/ч.



 ПРИЕМУЩЕСТВО ПНЕВМАТИЧЕСКИХ ТРАНСПОРТЕРОВ:

  • Хорошая мобильность,    произвольное    формирование  и  направление  транспортирующего трубопровода.
  • Большая чёткость оборудования в сфере приготовления и приведения в движение.
  • Возможность собирать соплом зерно или засыпать материал просто в засыпной ковш.
  • Возможность создания полной механизации транспорта.
  • Элиминация потери материала.
  • Большая производительность.
  • Безопасность работы в результате отсутствия подвижных частей на дороге транспорта.

 ПРИНЦИП ХОРОШЕЙ РАБОТЫ:

  • Во время типичных работ перегрузки транспортер должен быть монтированным согласно с Рис. 6 или Рис.7, что гарантирует оптимальную производительность машины.
  • Присоединение трубопроводов, транспортирующих с меньшим или большим диаметром чем Ø 160мм может вызвать значительное уменьшение производительности или совсем не позволит на правильную работу транспортера.
  • Обратить внимание, чтобы между машиной, а первым коленом находился не менее чем один сегмент горизонтальный 2м длины.
  • Чтобы получить максимальную производительность транспортера, трубопровод должен быть как можно короче, а количество дуг как можно меньше.
  • Избегать наклонных трубовых сегментов в вертикальной поверхности транспортировки, потому что осыпающееся зерно повлечёт за собой затыкание трубопровода.
  • Эластические шланги (с синтетического материала) нужно применять только в линии всасывающей транспортера.
  • Избегать резких сгибов эластического шланга особенно в соединении с циклоном, потому что возникает неблагоприятное натяжение в шланге и может довести к загибу стенки шланга. Чтобы это избежать нужно между шлангом, а циклоном присоединить дополнительно металлическое колено на пр. 30°, что позволит на свободное и постепенное направление всасывающего шланга.
  • Неплотность соединений транспортирующих трубопроводов, особенно в линии всасывающей влечёт за собой значительное снижение производительности транспортера.
  • При соединении трубовых отрезков нужно применять оригинальные и хорошие зажимные хомуты.
  • Зерно в засыпной ковш может быть подано непосредственно с прицепа с помощью других транспортирующих машин на пр.: шнековым транспортером.
  • К транспортеру может быть приспособлен только один засыпной ковш.



Тип транспортера



Вид привода



Потребность мощности



Обеспече нная сеть



Затрата воздуха

Общее напряже ние

Диаметр трубы нагнетател



Обслужива ние



Вес





кВт

л.с.

A

М3/ч

гПа

мм

лиц

Кг

Нагнетательные



T 378/1

с инжектором

Электрический 3x400V

5,5

–

20

2450

60

160

1

117

T 378/1

с дозатором

Электрический 3x400V

5,5+0,55

–

20

2450

60

160

1

127

T 378/2

с инжектором

Электрический 3x400V

7,5

–

20

2600

60

160

1

127

T 378/2

с дозатором

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

137

T 207

с ковшом засыпным

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

240

T 207/3

с ковшом засыпным

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

240

T 207/1

с ковшом засыпным

Электрический 3x400V

11+0,55

–

32

1800

100

160

1

301

T 207/2

с ковшом засыпным

Электрический 3x400V

15+0,55

–

63

1800

140

160

1

311

всасывающе –

нагнетательные



T 207

Электрический 3x400V

7,5+0,55

–

20

2600

60

160

1

240

T207/3

Электрический 3x400V

7,5+0,55

–

20

1800

80

160

1

240

T207/1

Электрический 3x400V

11+0,55

–

32

1800

100

160

1

301

T 207/2

Электрический 3x400V

15+0,55

–

63

1800

140

160

1

311

T 450

Электрический 3x400V

22+1,5

–

80

2400

230

160

1

500

T 449/2

Электрический 3x400V

37+1,5

–

100

2800

300

160

1

695



T 450/1

Механический;   трактор класса мин 0,9 ВОМ – 540 обр./мин.



мин 37



мин 50



–



2400



230



160



1 +

тракторист



430



T 449; T 449/1

Механический;   трактор класса мин 0,9 ВОМ – 540 обр./мин.



мин 45



мин 60



–



2800



300



160



1 +

тракторист

550-

570



T 470

Механический;   трактор класса мин 1,4 ВОМ – 1000 обр./мин.



мин 62



мин 83



–



2800



420



160



1 +

тракторист



675



T 480

Механический;   трактор класса мин 2,0 ВОМ – 1000 обр./мин.



мин 90



мин

125



–



2800



450



160



1 +

тракторист



835



Тип транспортера

Высота транспортировки В = 3м

Общая длина трубопровода Д (м)

10

20

30

40

50

60

70

80

Нагнетательные



T 378/1 с инжектором

4,7

4,5

4

3

–

–

–

–

T 378/2 с инжектором

5,3

4,5

4

3,5

–

–

–

–

T 378/1 с дозатором

9,5

8,5

8

6,6

–

–

–

–

T 378/2 с дозатором

10

9

8,4

7

–

–

–

–

T 207

с ковшом засыпным

8

5,5

4

3,6

–

–

–

–

T 207/3

с ковшом засыпным

10

9

8

7

–

–

–

–

T 207/1

с ковшом засыпным

16

13,5

11

9,5

–

–

–

–

T 207/2

с ковшом засыпным

19

17

15,5

14,5

–

–

–

–

всасывающе – нагнетательные



T 207

5

3,5

2,5

2,3

–

–

–

–

T 207/3

6,5

6,2

5,5

4,5

–

–

–

–

T 207/1

9,5

8,7

8

7

–

–

–

–

T 207/2

14,5

13

12

11

–

–

–

–

T 450; T 450/1

18

17,3

16,2

14,5

13

11,2

9,5

–

T 449; T449/1; T 449/2

25

22

20

17

15

13

11

–

T 470

35

33

30,5

27,4

24,7

21

18,3

15,6

T 480

43,5

40,2

37,3

34,5

30,4

27,7

23,7

19,7

polagroteh.ru

Конвейер Пневматический транспортер — Пневмотранспортер

Пневматический Транспортер (Пневмотранспортер) в сельском хозяйстве является послеуборочной техникой и предназначен для транспортировки практически любых сыпучих сельхоз культур, например зерно, соя, пшеница, гречиха, рожь и прочих.

Пневматический Конвейер (Пневмотранспортер) относится к всасывающе-нагнетательному оборудованию и имеет вид передвижной установки с быстро монтируемыми рукавами трубопроводами.

Чаще всего используют пневмотранспортеры для обслуживания зернохранилищ, перерабатывающих предприятий и всевозможных складов. Также Пневмотранспортеры работают в полях, потому что всасывание транспортируемого материала может осуществляться прямо из земли, силосов и емкостей хранения и из засыпных ям.

Работа транспортера пневматического — конвейера выглядит следующим образом:

Основными преимуществами наших пневмотранспортеров являются:

  • возможность как горизонтального так и вертикального перемещения;
  • возможность «всасывать» материал прямо из насыпи;
  • возможность перемещения материала в труднодоступные места;
  • возможность транспортировать материал на большие расстояния;
  • надежность конструкции, простота эксплуатации и достаточно легкое техническое обслуживание;
  • возможность работать непрерывно.

Пример на зерне: чем меньше времени затрачено на транспортировку зерна с поля в сушилку — тем более качественнее и дороже оно будет оценено (так как внешние условия меньше повлияли на качество зерна).

Областью применения наших Винтовых Конвейеров являются всевозможные предприятия по изготовлению комбикормов, строительных материалов, химической и всевозможной мукомольной промышленности.

Наши винтовые конвейера способны перемещать ваши массы в вертикальном, горизонтальном и наклонном направлениях.

Винтовые конвейера не способны перемещать высокоабразивные, липкие и сильно уплотняющиеся материалы!

К достоинствам наших винтовых конвейеров можно отнести:

  • Достаточно легкое техническое обслуживание;
  • Простота работы механизма;
  • Герметичность контрукции;
  • Небольшие габаритные размеры.

К недостаткам всех винтовых конвейеров можно отнести:

  • Небольшое истирание и измельчение транспортируемого материала;
  • Иногда повышенный удельный расход энергии;
  • Периодический износ шнека и желоба транспортера.

Конструкция Транспортера Пневматического, Конвейера:


Конструкция и элементы конвейера (трехмерное изображение с разрезом)

1. Загрузка зерна
2. Сетка
3. Циклон
4. Шлюзовой затвор
5. Выгрузка зерна
6. Вентилятор
7. Пульт управления Пневмотранспортером

Длинна винтовых конвейеров, которые мы изготавливаем может быть от 1 до 40 метров.

Диаметр винта (шнека), который мы изготавливаем может быть от 30 до 700 мм.

Под заказ можем укомплектовать наши транспортеры как отечественными так и импортными электродвигателями и Мотор-редукторами таких брендов как FLENDER, SEW-EURODRIVE, BAUER Danfoss, NORD.

Все вопросы по стоимости, срокам изготовления и условия поставки обговариваются в индивидуальном порядке. Свяжитесь с нашими специалистами для получения более детальной информации.



Перед началом работы с Винтовым Конвейером необходимо:

  • При первом пуске транспортера необходимо проверить смазку всех трущихся рабочих узлов;
  • ОБЯЗАТЕЛЬНО ЗАЗЕМЛИТЬ УСТРОЙСТВО!;
  • Проверить наличие посторонних предметов в коробе транспортера во избежание застрявания;
  • Проверить работу винтового транспортера без нагрузки на холостом ходу;
  • После окончания работ осуществить прочистку оборудования.

При обнаружении неисправности в работе винтового транспортера необходимо немедленно отключить установку и принять меры по устранению неисправности.

Часы Путина за 500 000 долларов

Мы также изготавливаем:
Гидравлические пресса усилием 5, 10, 20, 30 и 40 тонн
Наши пресса предназначены для пакетирования макулатуры, пластиковых бутылок, различной ПЭТ тары, полиэтиленовой пленки, резины, кожи, текстиля, и прочих бытовых и промышленных отходов.

Ленточный транспортер
Винтовой транспортер
Шнековый конвейер
Пневматический конвейер
Пневмотранспортер
Цепной транспортер
Гидротранспортер
Скребковый транспортер
Тележечный транспортер
Вибрационный транспортер
Пластинчатый транспортер
Ленточно-цепной транспортер
Ленточно-канатный транспортер
Ленточно-тележечный транспортер
Транспортер с Подвесной лентой
Конвейерный поезд — транспортерный
Нория

www.gidropress.com

Пневматические транспортёры зерновых – Оборудование

Аппараты этого типа используют для погрузки/разгрузки, наполнения зернохранилищ, очистки и проветривания зерна в период его хранения.

Преимущества

  • Любые трассы перемещения.
  • Простота эксплуатации.
  • Низкая металлоемкость.
  • Высокая степень механизации процесса.
  • Небольшие потери.
  • Проветривание и охлаждение зерна благотворно влияет на его сохранность, уменьшает вероятность заражения клещом, улучшает хлебопекарные качества муки.
  • Высокая мобильность.
  • Возможность сразу забирать зерно соплом.
  • Высокая производительность.
  • Отсутствие подвижных агрегатов на транспортирующей магистрали повышает безопасность процесса.

Видео: Пневмотранспортер компании REM GrainVac”

Недостатки

  • Быстрый износ транспортирующих зерно частей (трубопроводов).
  • Высокое энергопотребление (до 4…6 раз больше, чем при механической транспортировке).

Разновидности пневмотранспортеров

В зависимости от принципа действия (или направления потока воздуха относительно агрегата) пневматические транспортеры сыпучих материалов бывают нескольких видов.

  • Всасывающие транспортеры используют для перемещения зерна на короткие расстояния. Динамический напор обеспечивается разрежением воздуха порядка 10…50 кПа. Сельскохозяйственные аппараты в большинстве случаев сбрасывают воздушный поток в атмосферу. Всасывающие пневматические транспортеры зерновых применяют главным образом для погрузки / разгрузки транспортных средств – телег, кузовов, прицепов, вагонов, барж.
  • Транспортеры смешанные (всасывающе-нагнетательные) используются, как правило, при перегрузочных работах. Принцип действия у них такой же, как у пневматических подборщиков.
  • Транспортеры нагнетательные применяют для перемещения сыпучих грузов на большие расстояния. Эти аппараты бывают низкого давления – до 1 кПа; служат для транспортировки соломы, сена. Среднего давления – до 3 кПа. Для перемещения таких продуктов, как зерно, используются нагнетательные пневмотранспортеры высокого давления – до 15 кПа.Для создания более высокого давления применяют компрессоры – до 600 кПа.

По своей мобильности устройства бывают стационарные или передвижные. Первые служат неотъемлемым звеном технологических линий. Вторые имеют колеса для перемещения.

Пневматические транспортёры всасывающе-нагнетательные

Пневматические транспортёры нагнетательные

В зависимости от способа получения энергии бывают пневматические транспортеры с электрическим или механическим приводом. Первые питаются от электросети. Вторые приводятся в действие от вала отбора мощности трактора через шарнирно-телескопический вал. Их используют при работе в поле или в других местах, где нет доступа к электричеству или применение электрического привода недопустимо.

Принцип работы, характеристики

  • Всасывающий пневматический транспортер работает следующим образом. Под действием потока воздуха зерно засасывается через сопло в гибкий трубопровод (шланг), которыйсоединяется с транспортирующим трубопроводом (патрубок). Патрубок служит входным отверстием для разгружателя – вертикально ориентированного бункера. Из его верхней части выводится воздухопровод, который через фильтр (водный затвор) подключается к вентилятору. Вентилятор через воздухопровод создает разрежение в разгружателе и далее – в трубопроводе, по которому в бункер и поступает зерно. Далее зерно высыпают, открыв затвор в нижней части разгружателя.
  • Самый простой принцип работы всасывающе-нагнетательного пневмотранспортера – прохождение сыпучих материалов вместе с потоком воздуха сквозь вентилятор, к которому с обеих сторон подходят трубопроводы. Вентилятор в средней части установки создает на входе разрежение, на выходе – избыточное давление и тем самым гонит транспортируемый материал в воздушном потоке. Однако так зерно повреждается. К тому же, прохождение материала сквозь вентилятор влечет за собой дополнительные потери энергии. Поэтому в транспортерах зерна вентилятор подключают параллельно, а поток продукта идет через всасывающий циклон. Он схож по своему устройству с разгружателем всасывающего транспортера, но вместо затвора зерно покидает его через дозатор и далее по трубопроводу перемещаетсявместе с потоком воздуха. Здесь избыточное давление не сбрасывается сразу в атмосферу, а гонит прошедшее через дозатор зерно к циклону-успокоителю. Там выходят излишки воздуха, а зерно гасит свою кинетическую энергию и ссыпается в месте назначения.
  • Схема работы нагнетательного пневматического транспортера очень проста. В исходной части установки стоит вентилятор, который гонит воздух в транспортирующую магистраль. Далее установлен засыпной ковш с дозатором. Зерно подают в эту загрузочную воронку. Оно просыпается в нагнетательный трубопровод, по которому перемещается вместе с потоком воздуха до места назначения. Там зерно высыпается через циклон-успокоитель, а избыточное давление сбрасывается в атмосферу.

Назовем основные характеристики пневматических транспортеров, которые определяют сферу их применения.

Схема работы установки.
Тип привода.
Стационарный или мобильный аппарат.
Потребляемая мощность.
Дальность и высота транспортировки.
Производительность (в зависимости от длины трубопровода и высоты подъема материала).
Количество работников, обслуживающих установку.
Цена аппарата и затраты на эксплуатацию.

Ориентировочные цены на пневматические транспортеры

Рассмотрим некоторые предложения от различных компаний.

Пневмотранспортер фирмы POM Augustow

Перегружатель компании ChristiansonSystems

Вакуумный перегружатель фирмы REM GrainVac

Пневмотранспортер фирмы POM Augustow

Крупный производитель сельхозтехники из Польши фирма POM Augustow реализует пневмотранспортеры различной мощности ориентировочно по таким ценам:

7,5 кВт, производительность 4,5т/ч – 2600$.
11 кВт, 9,5 т/ч – 3900$.
15 кВт, 14,5 т/ч – 4100$.
Производительность указана для трассы длиной 10 м при подъеме на высоту 3 м.

Перегружатель компании ChristiansonSystems

Перегружатель ChristiansonSystems из США производительностью от 10 т/ч обойдется в 36000$ и выше. Компания выпускает мобильные и стационарные аппараты производительностью до 160 т/ч.

Вакуумный перегружатель фирмы REM GrainVac

Вакуумный перегружатель от фирмы REM GrainVac производительностью от 90 т/ч при трассе 2,5 м до 16 т/ч при трассе 25 м реализуется по розничной цене порядка 40000$.

uagro.pro

ПНЕВМАТИЧЕСКИЙ ТРАНСПОРТЕР Зерна 10 – 20 – 35 – 40 т/ч – ПОЛЬША – Транспортеры Пневматические | Fermer.Ru – Фермер.Ру – Главный фермерский портал

– Смотрите ВИДЕО работы Пневматич. Всасывающе-Нагнетательного Транспортера для Зерна:
http://agropost50.ru/g17457453-pnevmaticheskie-transportery

(З.Ы. см. на Видео РЕАЛЬНУЮ работу Пневматич. Транспортера с 10 минуты и 51 секунды ролика…!!!)

Пневматический Транспортер для Зерна и др. Сыпучих продуктов – Удобный помощник для Элеваторов и Зернохранилищ..!
Предлагаем Вашему Вниманию – Пневматические Транспортеры для Зерна и др. Сыпучих продуктов – Удобный помощник для Элеваторов и Зернохранилищ.
Данные Пневматические Транспортеры мы изготавливаем Сами и более мощные, возим с Польши (являемся Офиц. Дилером завода изготовителя Одолянов…ПОЛЬША)
Аппараты этого типа используют для погрузки/разгрузки, наполнения зернохранилищ, очистки и проветривания зерна в период его хранения.
Основные Преимущества:
Высокая степень механизации процесса.
Небольшие потери.
Проветривание и охлаждение зерна благотворно влияет на его сохранность, уменьшает вероятность заражения клещом, улучшает хлебопекарные качества муки.
Высокая мобильность.
Возможность сразу забирать зерно соплом.
Высокая производительность.
Отсутствие подвижных агрегатов на транспортирующей магистрали повышает безопасность процесса.
Любые трассы перемещения.
Простота эксплуатации.
Низкая металлоемкость.
Малые Габариты изделия Подробнее: https://agropost50.ru/p7812024-pnevmaticheskij-transporter-dlya.html

Поставляем и Производим:

1). Пневматический (Всасывающе-нагнетательный) Транспортер зерна Т-207/2 (15 кВт) ПОЛЬША
производительность 15 т/ч
1). Пневматический (Всасывающе-нагнетательный) Транспортер зерна ПТЗ-15 (15 кВт) РОССИЯ
производительность до 15 т/ч
2). Пневматический Транспортер (Нагнетательный) Т-378/2 (7,5 кВт) ПОЛЬША
производительность 5 т/ч.
3). Пневматический (Всасывающе-нагнетательный) Транспортер зерна Т-450/2 (22 кВт) ПОЛЬША
производительность 25 т/ч

4). Пневматический (Всасывающе-нагнетательный) Транспортер зерна Т-449/2 (37 кВт) ПОЛЬША
производительность до 40 т/ч

Наш ОБНОВЛЕННЫЙ Сайт: http://agropost50.ru/

_______________________________________________________________________________

fermer.ru

Пневматический Транспортер для Зерна и др. Сыпучих продуктов

Пневматический Транспортер для Зерна и др. Сыпучих продуктов – Удобный помощник для Элеваторов и Зернохранилищ..!

Предлагаем Вашему Вниманию – Пневматический Транспортер для Зерна и др. Сыпучих продуктов – Удобный помощник для Элеваторов и Зернохранилищ.

Данные Пневматические Транспортеры мы изготавливаем Сами и более мощные, возим с Польши (являемся Офиц. Дилером завода изготовителя Одолянов…ПОЛЬША)

Аппараты этого типа используют для погрузки/разгрузки, наполнения зернохранилищ, очистки и проветривания зерна в период его хранения.

Основные Преимущества:

  • Высокая степень механизации процесса.
  • Небольшие потери.
  • Проветривание и охлаждение зерна благотворно влияет на его сохранность, уменьшает вероятность заражения клещом, улучшает хлебопекарные качества муки.
  • Высокая мобильность.
  • Возможность сразу забирать зерно соплом.
  • Высокая производительность.
  • Отсутствие подвижных агрегатов на транспортирующей магистрали повышает безопасность процесса.
  • Любые трассы перемещения.
  • Простота эксплуатации.
  • Низкая металлоемкость.
  • Малые Габариты изделия

ВИДЕО:
(смотрите ВИДЕО работы Аналогичного Пневматического Транспортера: с 10 минуты и 51 секунды данного В.Ролика!!!)

Разновидности всасывающе-нагнетательных пневмотранспортеров:

В зависимости от принципа действия (или направления потока воздуха относительно агрегата) пневматические транспортеры сыпучих материалов бывают нескольких видов.

  • Всасывающие транспортеры используют для перемещения зерна на короткие расстояния. Динамический напор обеспечивается разрежением воздуха порядка 10…50 кПа. Сельскохозяйственные аппараты в большинстве случаев сбрасывают воздушный поток в атмосферу. Всасывающие пневматические транспортеры зерновых применяют главным образом для погрузки / разгрузки транспортных средств – телег, кузовов, прицепов, вагонов, барж.
  • Транспортеры смешанные (всасывающе-нагнетательные) используются, как правило, при перегрузочных работах. Принцип действия у них такой же, как у пневматических подборщиков.
  • Транспортеры нагнетательные применяют для перемещения сыпучих грузов на большие расстояния. Эти аппараты бывают низкого давления – до 1 кПа; служат для транспортировки соломы, сена. Среднего давления – до 3 кПа. Для перемещения таких продуктов, как зерно, используются нагнетательные пневмотранспортеры высокого давления – до 15 кПа.Для создания более высокого давления применяют компрессоры – до 600 кПа.

По своей мобильности устройства бывают стационарные или передвижные. Первые служат неотъемлемым звеном технологических линий. Вторые имеют колеса для перемещения.

В зависимости от способа получения энергии бывают пневматические транспортеры с электрическим или механическим приводом. Первые питаются от электросети. Вторые приводятся в действие от вала отбора мощности трактора через шарнирно-телескопический вал. Их используют при работе в поле или в других местах, где нет доступа к электричеству или применение электрического привода недопустимо.

Принцип работы, характеристики Пневматического Транспортера:

  • Всасывающий пневматический транспортер работает следующим образом. Под действием потока воздуха зерно засасывается через сопло в гибкий трубопровод (шланг), которыйсоединяется с транспортирующим трубопроводом (патрубок). Патрубок служит входным отверстием для разгружателя – вертикально ориентированного бункера. Из его верхней части выводится воздухопровод, который через фильтр (водный затвор) подключается к вентилятору. Вентилятор через воздухопровод создает разрежение в разгружателе и далее – в трубопроводе, по которому в бункер и поступает зерно. Далее зерно высыпают, открыв затвор в нижней части разгружателя.
  • Самый простой принцип работы всасывающе-нагнетательного пневмотранспортера – прохождение сыпучих материалов вместе с потоком воздуха сквозь вентилятор, к которому с обеих сторон подходят трубопроводы. Вентилятор в средней части установки создает на входе разрежение, на выходе – избыточное давление и тем самым гонит транспортируемый материал в воздушном потоке. Однако так зерно повреждается. К тому же, прохождение материала сквозь вентилятор влечет за собой дополнительные потери энергии. Поэтому в транспортерах зерна вентилятор подключают параллельно, а поток продукта идет через всасывающий циклон. Он схож по своему устройству с разгружателем всасывающего транспортера, но вместо затвора зерно покидает его через дозатор и далее по трубопроводу перемещаетсявместе с потоком воздуха. Здесь избыточное давление не сбрасывается сразу в атмосферу, а гонит прошедшее через дозатор зерно к циклону-успокоителю. Там выходят излишки воздуха, а зерно гасит свою кинетическую энергию и ссыпается в месте назначения.

Схема работы нагнетательного пневматического транспортера очень проста. В исходной части установки стоит вентилятор, который гонит воздух в транспортирующую магистраль. Далее установлен засыпной ковш с дозатором. Зерно подают в эту загрузочную воронку. Оно просыпается в нагнетательный трубопровод, по которому перемещается вместе с потоком воздуха до места назначения. Там зерно высыпается через циклон-успокоитель, а избыточное давление сбрасывается в атмосферу.

Недостатки

  • Быстрый износ транспортирующих зерно частей (трубопроводов).
  • Высокое энергопотребление (до 4…6 раз больше, чем при механической транспортировке).

Преимущества Нашего Производства:

* Изготавливаем на Своем производстве в г. Кстово, Пневматические Транспортеры с разной длинной выгрузочной магистрали и заборным шлангом…

* Комплектуем выгрузочными циклонами успокоителями…

* Делаем Доставку Своими машинами по России и СНГ…

Звоните: 8-903-115-04-66

agropost50.ru

Пневмотранспортеры зерна Kongskilde – БелагроЛипецк | Сельхозтехника в Липецке | Агротехника | Спецтехника | Трактора | Беларус | Кировец | Зерноуборочный Комбайн | Сельскохозяйственные машины | Животноводческое оборудование | Погрузчики | Опрыскиватели | Плуг | Компактор | Дискатор



Пневмотранспортеры зерна Kongskilde.

Пневматический способ транспортировки был разработан Kongskilde в 1949 году. С тех пор, за более чем полувековой период, завод приобрел статус мирового лидера среди компаний, производящих профильное оборудование.

Kongskilde предлагает широкий спектр моделей с электроприводом и с приводом от вала отбора мощности (ВОМ) трактора.

Конгскилде предлагает пневмотранспортеры зерна – универсальные конвейерные системы

 Отличительной особенностью продуктов Kongskilde является унифицированная система труб, циклонов, поворотных колен, гибких шлангов, которые соединяются между собой хомутами. Хомуты обеспечивают надежную фиксацию и предотвращают утечки воздуха. Система труб типа «ОК» является универсальной для большинства моделей. Такая особенность позволяет применять несколько моделей на разных участках трубопровода в зависимости от поставленных задач.

Принцип работы

 Зерно засасывается всасывающей насадкой и по гибкому шлангу поступает в основной циклон. В днище циклона находится роторный клапан, который дозируя зерно, пропускает его в трубопровод равными порциями. Вентилятор высокого давления формирует поток рабочего воздуха, скорость которого ограничена клапаном на уровне 25 м/с. Данное ограничение обусловлено щадящим отношением к зерну. Поток воздуха подхватывает порции зерна и доставляет их по трубопроводу, созданному из компонентов «ОК» системы, до циклона-гасителя, который производит отделение зерна от отработанного воздуха в предполагаемом месте выгрузки.

Разнообразность применения

Пневмотранспорт применяется как у поле, так и на территории фермы. Всасывание зерна осуществлается из засыпных ям, силосов хранения и прямо с земли. Пневматический транспорт может перемещать зерно на расстояние до 200 метров за один проход. Перемещение зерна возможно как по горизонтали, так по вертикали. Применение временного трубопровода позволяет без особых затрат производить закладку и распределение любых объемов зерна в помещения напольного хранения. Наличие пылевого мешка, соединенного с циклоном-гасителем обеспечивает дополнительную очистку от легких примесей.

Высокопроизводительный пневмотранспортер, модель SupraVac 2000

SupraVac 2000 это идеальное решение для повседневного интенсивного использования, являющее собой гибкую конвейерную систему погрузки автомобильных или вагонных норм с пропускной способностью до 120 т/час.

Эксплуатация Supra Vac 2000 возможна с трактором мощностью от 170 л.с. (ВОМ трактора на 1000 об/мин).

Гидравлический привод в считанные секунды позволяет сложить выгрузной трубопровод с циклоном – гасителем для последующей транспортировки агрегата. Для перемещения зерна на большие расстояния SupraVac 2000 оснащен патрубком подсоединения труб, тип «ОК 200» из которых формируется трубопровод необходимой длины и конфигурации.

Технические характеристики

SupraVac 2000

Рекомендованная мощность трактора, ЛС/кВт

170/125

ВОМ трактора, об/мин

1000

Размер ВОМ трактора

1 3/8” 21

Количество шлице

Вес, кг

1600

Рабочий воздушный поток, max m3/h

3300

Тип труб со стороны всасывания

OKR

Тип труб со стороны транспортировки

OK/OKR

Диаметр труб, мм

200



Серии SUC-T и SUC-TR – пневмотранспортеры от вала отбора мощности трактора



Kongskilde производит навесной тип пневматических транспортеров с приводом от ВОМ трактора – серия SUC-T. Навесное исполнение отличается исключительной маневренностью и польной независимостью от электроэнергии. Серия SUC-T насчитывает две модели: SUC-300T и SUC-500T.

Максимальная производительность модели SUC-500T достигает 33т/час при транспортировке на расстояние 10 метров с учетом подъема на 4-х метровую высоту. Другая доступная серия пневматических транспортеров – серия SUC-TR выполнена на колесной базе и представляет собой агрегат со встроенной системой труб, как на участке всасывания, так и на участке транспортировки. Данная система включает в себя телескопическую вертикальную трубу для варьирования высотой от 3.7м до 5.0м и вращения циклона-гасителя на 360 градусов вокруг вертикальной оси. Серия SUC-TR состоит из 3-х моделей: SUC-500TR, SUC-700TR, SUC- 1000TR. Максимальная пропускная способность модели SUC-1000TR достигает 64т/час при транспортировке на расстояние 10 метров с учетом подъема на 4-х метровую высоту.











SUC-T                300*           500*

A                        1355          1360

B                        1440          1900

C                          515            360

D                          670            570

E                          995            820



SUC-TR             500*  500**             700**         1000**

A                        2100   2100              2100           2460

B                        2130   2130              2550           2780

C                        1690   1690              1690           2090

D (min/max)       2870/3840      2985/4395  3010/4420 E (min/max) 3620/4590              3635/5045  3660/5070

*) ВОМ на 540 оборотов в минуту        **) ВОМ на 1000 оборотов в минуту

Технические характеристики

SUC 300T

SUC 500T

SUC 500TR

SUC 700 TR

SUC 1000TR

Номинальная мощность трактора, ЛС

45/34

65/48

65/48

65/48

85/62

120/90

Обороты ВОМ трактора, об/мин

540

540

540

1000

1000

1000

Размер ВОМ трактора

1 3/8”

6 Количество шлицев

1 3/8”

6 Количество шлицев

1 3/8”

6 Количество шлицев

1 3/8”

21 Количество шлицев

1 3/8”

21 Количество шлицев

1 3/8”

21 Количество шлицев

Вес, кг

350

595

820

730

770

1050

Поток воздуха макс,м3/час

1800

2000

2000

2000

2000

2000

Тип транспортировочных труб

OK/OKR

OK/OKR

OK/OKR

OK/OKR

OK/OKR

OK/OKR

Диаметр труб, мм

160

160

160

160

160

160



Серии SUC–E – электрические пневматические транспортеры

Пневматические транспортеры зерна с приводом от электромотора идеально подходят для повседневной работы как внутри помещения, так и на открытых площадках. Взаимодействие с системой трубопроводов позволяют доставлять зерно на большие расстояния.

Модели перемещаются по асфальту при помощи одного человека за счет небольшого веса и наличия колесной базы.Дополнительным преимуществом такого типа транспортировки является автоматическое подсушивание зерна во время каждого перемещения за счет его взаимодействия с теплым рабочим воздухом. Серия включает в себя 5 моделей: SUC 100E, SUC 150E, SUC 200E, SUC 300E, SUC 500E.

Мощность электромоторов от 7,5кВт до 37кВт. Максимальная пропускная способность модели SUC 500E достигает 33т/час (расстояние транспортировки: 10 метров, с учетом вертикального участка длиной 4 метра).



SUC-E   100       150      200    300     500

A

2040

2050 2050

2090

2235

B

775

775   775

1075

913

C

1460

1460 1460

1550

1820

D

230

230   230

313

308

E

1040

1040 1040

1150

1418



Технические характеристики

SUC 100E

SUC 150E

SUC 200E

SUC 300E

SUC 500E

Мощность основного двигателя, ЛС/кВт

10/7,5

15/11

20/15

30/22

50/37

Мощность двигателя роторного клапана ЛС/кВт

0,5/0,37

0,5/0,37

0,5/0,37

1,5/1,1

2,0/1,5

Энергопотребление, В/Гц

3×400/50

3×400/50

3×400/50

3×400/50

3×400/50

Рабочая сила тока, A

16

22

30

44

73

Рекомендованный предохранитель, A

25

35

50

63

100

Вес с электромоторами, кг

210

243

285

477

668

Максимальный поток воздуха, макс, m3/ч

1800

1800

1800

1800

2000

Тип транспортировочных труб

xn--80abhgcrpdc3ani7f.xn--p1ai
