Пневмоподвеска автомобиля – : , , , ,

Содержание

что это такое и для чего она нужна

Современные автомобили оснащаются различными типами подвесок, однако в подавляющем большинстве случаев используются те их разновидности, которые в качестве основных демпфирующих элементов включают в себя телескопические гидравлические амортизаторы и винтовые пружины. Пневматические же конструкции применяются пока не столь широко, а если и устанавливаются, то преимущественно на автомобилях премиального класса и коммерческих транспортных средствах. Во многом поэтому у многих не очень искушенных в тонкостях и особенностях конструкции техники автомобилистов возникает вопрос: что такое пневмоподвеска и зачем ее используют?

Что такое пневмоподвеска

Пневматической принято называть такую подвеску автомобиля, в которой для достижения определенного положения его кузова относительно поверхности дорожного полотна используются специальные баллоны, наполненные воздухом и при этом являющиеся одними из основных элементов конструкции.

Что касается легкового автомобильного транспорта, то пневмоподвески чаще всего используются в конструкции представительских авто, а также дорогих внедорожников. Гораздо шире пневматические подвески используются в грузовых автомобилях, причем не только тех, что имеют относительно небольшую грузоподъемность, но и в магистральных и седельных тягачах.

Что входит в конструкцию пневмоподвески

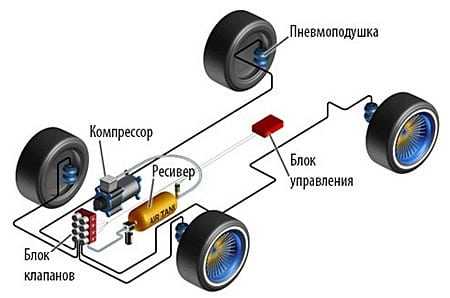

Конструкция пневмоподвески

Пневматическая подвеска состоит из таких основных конструктивных частей, как:

  • Упругие элементы или пневмоподушки;
  • Компрессор;
  • Ресивер;
  • Система управления.

Каждый из этих компонентов пневмоподвески играет определенную роль.

Упругие элементы. В качестве упругих элементов в пневмоподвесках используются пневматические баллоны. Они устанавливаются по одному на каждое колесо, а основная их функция состоит в том, чтобы удерживать кузов машины на определенной высоте относительно дорожного покрытия. Пневмобаллоны изготавливаются из плотной многослойной резины, заполняются сжатым воздухом. Чаще всего они имеют форму «таблеток», разделенных на несколько секций. Встречаются также и пневмобаллоны, монтируемые непосредственно на стойках амортизаторов, и в таких случаях они являются заменой витым пружинам.

Компрессоры. Поскольку подвеска является пневматической, то для выполнения ею своих функций она требует наличия источника сжатого воздуха. Таковым является компрессор, с помощью которых он закачивается в упругие элементы. Конструктивно он состоит из таких частей, как осушитель воздуха и электрический двигатель, а также нескольких электромагнитных клапанов, обеспечивающих следование сжатого газа по определенному контуру. В зависимости от того, какое именно количество этих клапанов имеется в системе, упругие элементы могут накачиваться или по отдельности, индивидуально, или же попарно.

Ресивер. Из компрессора сжатый воздух попадает в упругие элементы не напрямую, а через так называемый ресивер. Он представляет собой металлический баллон, имеющий емкость от 3 до 10 литров. Именно в него закачивается воздух, который далее через магнитные клапаны следует в упругие элементы. Ресивер позволяет осуществлять корректировку характеристик подвески без включения компрессора, за счет имеющегося в нем запаса сжатого воздуха.

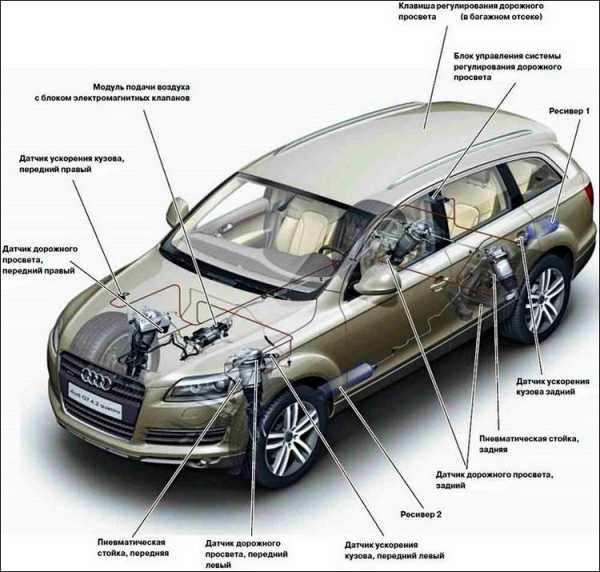

Система управления. Любая современная пневмоподвеска в обязательном порядке оснащается собственной системой управления, включающей в себя датчики:

  • Текущего уровня кузова машины над дорожным покрытием;
  • Ускорения транспортного средства;
  • Давления в системе;
  • Температуры компрессора.

Информация от них поступает в электронный блок управления, который ее обрабатывает в режиме реального времени и формирует сигналы, передающиеся на исполнительные устройства. Практически всегда блок управления пневматической подвеской находится в тесном взаимодействии с системой курсовой устойчивости и электронным блоком управления (ЭБУ) двигателя. Что касается исполнительных устройств, то таковыми являются клапаны создания, поддержания и сброса давления, а также реле включения компрессора.

Как работает пневмоподвеска?

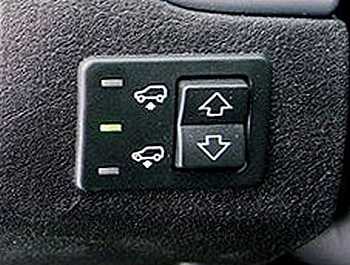

Кнопки управления пневмоподвеской

Функционирование пневматической подвески современного автомобиля основано на том, что в зависимости от дорожной ситуации и положения кузова авто относительно дороги в пневматических подушках изменяется давление. При его увеличении упругие элементы становятся жестче, а клиренс машины возрастает. Если давление падает, то происходит обратный процесс.

Обычно предусмотрено три режима работы пневмомподвесок:

  • Нормальный;
  • Повышенный;
  • Пониженный.

В нормальном режиме пневматические подвески функционируют тогда, когда транспортные средства следуют по ровным дорогам с твердым покрытием на скоростях, не превышающих 100 км/ч. Если передвижение происходит на низких скоростях, то клиренс повышается, причем это делается водителем вручную, с помощью установленного в кабине переключателя. Чаще всего этот режим используется при движении по бездорожью. При езде по дорогам с ровным твердым покрытием со скоростями, превышающими 100 км/ч, используется пониженный режим. Переключение в него также осуществляется водителем вручную.

Автоматическая корректировка осуществляется тогда, когда автомобиль проходит повороты. Производится она путем закачивания в соседние подушки большего количества воздуха для того, чтобы снизить боковые крены. После того, как поворот пройден, «лишний» воздух стравливается через клапаны.

Разновидности пневмоподвесок

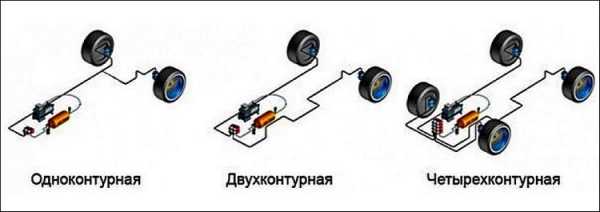

Разновидности пневмоподвесок

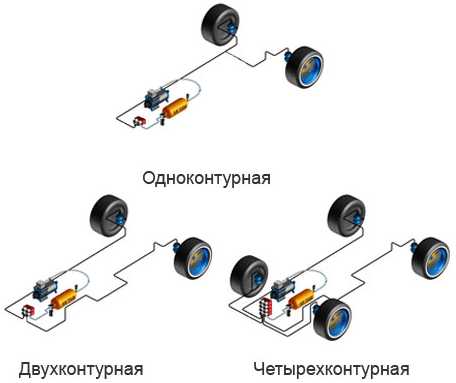

В современных автомобилях используется три вида пневматических подвесок:

  • Одноконтурная;
  • Двухконтурная;
  • Четырехконтурная.

Одноконтурная пневматическая подвеска является, по сути дела, вспомогательной и устанавливается пикапы и небольшие грузовики совместно с основной. Она монтируется только на одну ось, причем чаще всего на заднюю для того, чтобы обеспечить возможность регулирования ее жесткости в зависимости от степени загруженности авто.

Двухконтурные пневматические подвески могут устанавливаться как на две оси автомобиля одновременно, так и на одну ось. Во втором случае автомобилист получает возможность регулировать положение колес самостоятельно.

Что касается четырехконтурных пневмоподвесок, то они являются наиболее сложными и включают в себя все те элементы, которые описаны выше.

Читайте также: Что такое ШРУС в автомобиле.

Плюсы и минусы пневмоподвески

Главным плюсом пневмоподвески является очень высокая степень адаптивности. Она позволяет быстро, просто и точно настраивать такие параметры, как клиренс и жесткость.

Автомобили, на которых установлены пневматические подвески, обладают лучшей управляемостью. Особенно хорошо это проявляется при прохождении поворотов. Кроме того, пневмоподвеска обеспечивают водителю и пассажирам больший комфорт при поездках, поскольку они лучше, чем подвески традиционные, демпфируют горизонтальные колебания кузовов автомобилей, особенно при движении по дорогам с покрытием низкого качества и бездорожью.

Есть у пневматических подвесок и минусы. Основными из них являются сложность конструкции и высокая стоимость обслуживания. Кроме того, пневмоподвески достаточно чувствительны к воздействию низких температур, что особенно актуально в российских климатических условиях.

Похожие статьи

avtonov.com

Зачем нужна пневмоподвеска и что входит в состав: — DRIVE2

Зачем нужна пневмоподвеска:
1) регулируемый клиренс
2) регулируемая жесткость подвески(лучше управляемость, поперечная устойчивость, меньше крены в поворотах(особенно при использовании в паре с спортивными амортизаторами и стабилизаторами)
3) выравнивание машины при неравномерной загрузке (как при боковой, так и при нагрузке зада или переда)

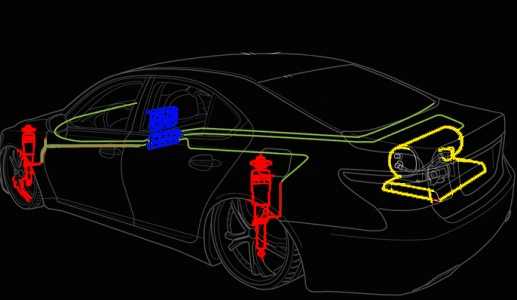

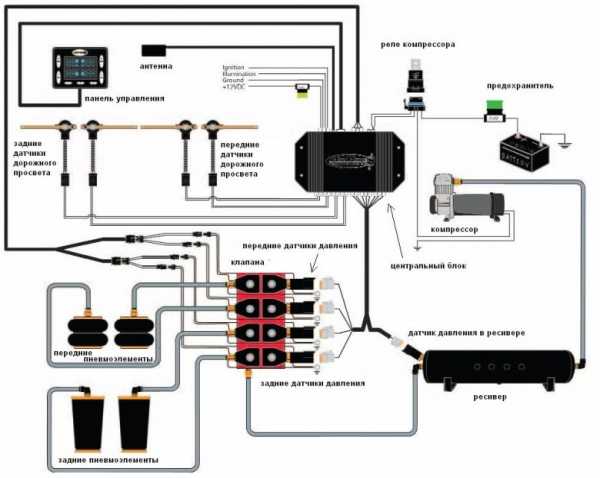

Что входит в состав:
1) Пневмоелементы (елементы обеспечивающие непосредственное изменение жесткости, клиренса, выравнивания)-красным на рисунке
2) Устройство подготовки воздуха-желтым
3) Устройство управления и отображения состояния системы-синим
4) Воздушные магистрали-зеленым


Пневмоелементы
Их три типа:

Слева направо: rolling-sleeve, tapered-sleeve, double-convoluted

Double-convoluted пневмобаллон в общем случае обладает большей грузоподъемностью, коротким ходом и наиболее прогрессивной характеристикой и поэтому оптимален для установки на передней (более загруженной) оси автомобилей.

Tapered-sleeve и rolling-sleeve пневмобаллоны меньше в диаметре, имеют больший ход и более линейную характеристику и оптимальны для установки на задней оси т.к. имеют больший ход и меньшую грузоподъемность. Однако в каждом конкретном случае тип и размер пневмобаллонов выбирается индивидуально.
Устройство подготовки воздуха:
Служит для создания давления в системе.
В его состав входят.
1.Компрессор
2.Обратный клапан
3.Фильтр-влагоотделитель
4.Ресивер
5. Датчик автоматического поддержания давления в ресивере.
6. Реле компрессора.
7. Блок пневмораспределителей.
8. Трубки пневмолиний.

1.Компрессоры различаются внешним видом, размерами, потребляемым током и, что самое главное, максимальным давлением и производительностью. Существуют компрессоры с приводом напрямую с коленвала. Устанавливаются на двигателе автомобиля, имеют свою систему смазки. Очень большая производительность. Выбор компрессора зависит от объёма ресивера. Надо отметить, что компрессор шумит и довольно сильно. Можно сделать первоклассную шумоизоляцию, но вся беда в том, что он ещё и вибрирует… С этим бороться бесполезно. Так что за каждый подъём и спуск придется расплачиваться виброшумопомехами. В штатных подвесках на иномарках используют лепестковые компрессоры с небольшим давлением. Они практически бесшумны. Можно вынести компрессор за пределы салона или багажника. Компрессоры ViAir – герметичны и позволяют сделать это.

2.Обратные клапана различаются только пропускной способностью.
3.Фильтры-влагоотделители могут быть с автоматическим сбросом влаги и без него.
4.Главное различие ресиверов – их объём, но также можно выбрать материал из которого он сделан (сталь или алюминий), а также количество и диаметр портов, и наличие дренажного отверстия. Ресиверы могут различаться цветом или покрытием. Подбор ресивера делается исходя из требования полного подёма автомобиля из нижнего положения в рабочее.
5.Датчики поддерживают заданное давление в ресивере. Стандартный диапазон 8 – 9.5 кг/см2.
6.Реле включает компрессор по сигналу датчика.

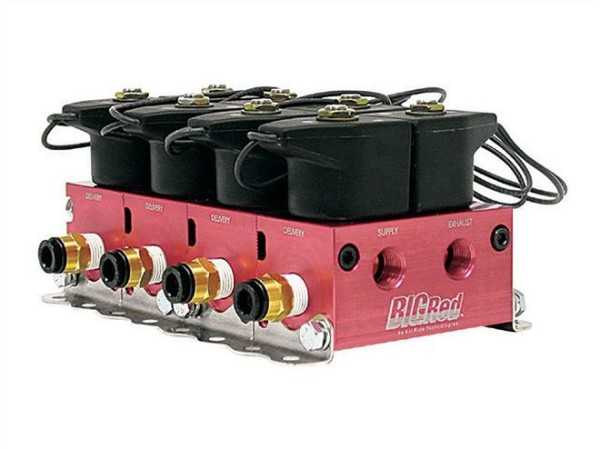

7.Блок пневмораспределителей делятся на два основных типа: электрические или пневмоэлектрические. Большой разницы в выборе нет. Отличие в рабочем давлении и принципе работы.
8.Трубки различаются по диаметру и материалу

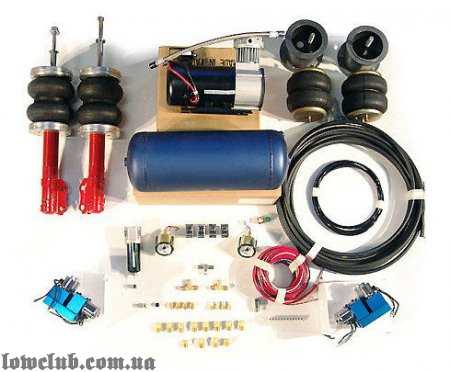

Состав базовой системы — четрые пневмобаллона, компрессор, ресивер, воздушные магистрали, четыре электромагнитных клапана, двухстрелочные манометры и кнопки управления

Двух — и четрыхконтурные системы
Когда пневмоподвески стали впервые устанавливаться на автомобили, двухконтурные системы управления были наиболее распространенными. В этих системах оба пневмобаллона на каждой оси соединены одной магистралью, это наиболее простая система, требующая установки только одного распределительного клапана на ось. Однако у такой системы есть серьезный недостаток – во время движения в повороте внешний, более загруженный пневомобаллон стремиться перекачать воздух во внутренний, менее загруженный, что способствует увеличению кренов в повороте. На легких автомобилях проблему удавалось решить установкой более жестких стабилизаторов поперечной устойчивости, но в настоящее время наиболее совершенной является четырехконтурная система, которая управляет каждой воздушной камерой отдельно. В такой системе от каждого пневмобаллона идет своя магистраль со своим управляющим клапаном, что позволяет решить все проблемы с перераспределением воздуха а так же наиболее точно управлять клиренсом автомобиля даже при несимметричной загрузке.

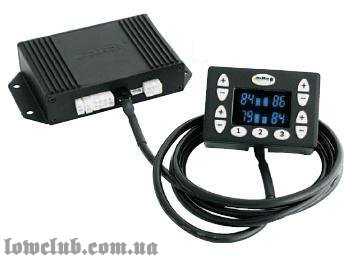

Блок управления и отображения состояния системы:
Системы контроля служат для управления закачкой или стравливанием воздуха из пневмобаллонов.Существуют бюджетные ручные двух и четырехконтурные клапаны, устанавливаемые совместно с аналоговыми манометрами. Более совершенные и более удобные системы используют электромагнитные клапаны, управляемые переключателями или контроллерами. В самых совершенных системах давлением в системе и клиренсом самостоятельно управляет электронный контроллер, который получает информацию от датчиков положения кузова и датчиков давления в пневмобаллонах. При этом существуют варианты систем с управлением только по давлению в каждой камере, систем с контролем только клиренса автомобиля и наиболее сложные системы, отслеживающие все параметры.


Существует несколько вариантов управления и отображения информации.
1. Стрелочные пневмоманометры.
2. Электрические датчики с ЖК монитором.
— без автоматического поддержания давления.
— с автоматическим поддержанием давления.
Количество переключателей управления:
Минимум – 4 трёхпозиционных с фиксируемым центром для управления каждым пневмобаллонном.
Рекомендуется устанавливать переключатель на компрессор.
-Включен
-Выключен
-Автоматический режим
Это позволит избежать проблем при поломке автоматической системы поддержания давления в ресивере.
Возможна установка датчика «уровня пола» — пневмосистема сама будет поддерживать клиренс автомобиля.

www.drive2.ru

часто задаваемые вопросы. — MF TECH на DRIVE2

Небольшой FAQ по пневме.

В. Для чего нужна пневмоподвеска?

О. Пневмоподвеска предназначена для изменения клиренса в широком диапазоне, увеличения комфорта при передвижении или повышения грузоподъемности автомобиля. В зависимости от цели установки выбирается тип пневмоподвески для достижения необходимого результата.

В. Какой будет ход подвески на моем автомобиле?

О. Ход подвески ограничивается диапазоном хода штоков амортизаторов. Нижнее положение достигается при полностью убранном штоке в корпус амортизатора, верхнее положение при полностью выдвинутом штоке из корпуса. В зависимости от конструкции подвески и положения амортизаторов, ход подвески может быть больше чем ход штока амортизатора. В отдельных случаях ход искусственно ограничивается, для правильной работы подвески в верхнем и нижнем положениях.

В. Насколько поднимется\опустится мой автомобиль?

О. Как правило шток находится в среднем положении относительно корпуса амортизатора. Насколько возможно будет менять клиренс зависит от конкретной модели автомобиля, конструкции подвески и установленных колес. Для самостоятельной примерной оценки можно поднять автомобиль домкратом почти до отрыва колеса от земли. Это будет максимально возможное верхнее положение. Но для обеспечения работы подвески в верхнем положении необходимо отнять от этой величины 2-3см. Для самостоятельной оценки максимального нижнего положения необходимо будет снять пружины с амортизаторов или рычагов и опустить машину без них. При изготовлении и установке пневмоподвески учитывается возможность самостоятельного передвижения автомобиля в максимальном нижнем положении. При необходимости ход подвески ограничивается с помощью ограничителей-отбойников.

В. Как изменяется жесткость подвески при изменении клиренса?

О. Изменение клиренса достигается за счет увеличения давления воздуха в пневмоэлементах. Соответственно чем машина выше, тем она жестче. По другому не бывает. Характеристика изменения жесткости в зависимости от высоты зависит от типа и размеров установленных пневмоэлементов.

В. Можно ли изменять жесткость подвески без изменения клиренса?

О. С помощью непосредственно пневмоэлементов нельзя. Если необходимо изменение жесткости подвески без изменения клиренса, то при изготовлении пневмостоек надо использовать амортизаторы с функциями регулировки жесткости.

В. Что такое “райдовое положение”?

О. Райдовое положение (Ride) — это клиренс автомобиля, наиболее часто используемый при передвижении.

В. Как изменяются параметры развала-схождения после установки пневмоподвески?

О. На стоковом клиренсе после установки пневмоподвески никакие параметры не изменяются. Если клиренс будет отличаться от заводского, то будет необходимо проверить установки углов развала-схождения колес на стенде и при необходимости отрегулировать под райдовое положение.

В. Мой автомобиль станет мягче? Как изменится управляемость?

О. В зависимости от задач, которые необходимо решить с помощью пневмоподвески, выбирается тип устанавливаемых пневмоэлементов. Управляемость и комфорт являются взаимоисключающими понятиями. При повышении степени комфорта не следует ожидать улучшения управляемости, а при улучшении управляемости комфорта сильно не прибавится. В целом можно сказать, что относительно стоковой пружинной подвески при улучшении управляемости уровень комфорта остается на прежнем уровне. При увеличении степени комфорта управляемость не изменяется. Причем в последнем случае улучшить управляемость можно за счет других элементов подвески (стабилизаторов, колес, резины).

В. Сможет ли автомобиль передвигаться в самом нижнем положении?

О. Это зависит от конструкции подвески конкретной модели автомобиля, установленных колес и изначально заданных параметров при изготовлении пневмостоек. Если не стоит задачи максимально занизить автомобиль, то параметры пневмостоек подбираются таким образом, чтобы автомобиль мог самостоятельно передвигаться. Также при необходимости ходы подвески ограничиваются с помощью отбойников.

В. Какие детали заменяются при установке пневмоподвески?

О. При установке пневмоподвески штатные упругие элементы (пружины, рессоры) заменяются на резинотканевые пневмобаллоны. Пневмоэлементы оснащаются всем необходимым для установки на штатные места, вместо пружин. В случае с рессорными подвесками, для повышения уровня комфорта, в некоторых случаях требуется замена рессор на другие, удерживающие мост, элементы.

В. Есть ли вмешательство в штатные системы автомобиля при установке пневмоподвески?

О. Пневмоподвеска является полностью независимой системой и никакого вмешательства в электрику и другие системы автомобиля не происходит. Все электрические цепи прокладываются дополнительно и защищены предохранителями.

В. Сколько времени занимает установка пневмоподвески?

О. Установка пневмоподвески зачастую связана с частичной разборкой салона и багажника автомобиля, а также оформлением элементов управления пневмоподвеской и гармоничной интеграцией компонентов системы в автомобиль. Поэтому сроки установки зависят от объема работ, количества компонентов и вариантов их установки. В среднем установка системы занимает 3-5 дней.

В. Какой ресурс пневмостоек и других компонентов пневмоподвески?

О. Резинотканевые пневмобаллоны, в зависимости от их типа, а также условий эксплуатации, имеют различный ресурс. Наиболее часто используемые нами при изготовлении стоек пневмобаллоны служат не один год (по нашей статистике уже более пяти лет). Остальные компоненты, такие компрессоры, пневмомагистрали, клапана, являются надежными и хорошо себя зарекомендовавшими в эксплуатации. При изготовлении систем пневмоподвесок мы используем оборудование только проверенных мировых брендов.

В. Как пневмоподвеска ведет себя зимой?

О. Пневмостойки без проблем переносят зимнюю эксплуатацию. Для предотвращения отказов работы пневмоподвески в условиях сильных морозов все наши системы комплектуются мелкодисперсными влагоотделителями, позволяющими качественно удалять влагу из вкачиваемого в систему воздуха. При необходимости возможно дооснащение устройством подогрева пневмоклапанов.

www.drive2.ru

Что такое пневматическая подвеска автомобиля и зачем её устанавливать

Пневматическая подвеска стала нормой жизни для хот-рода. Мы расскажем Вам все, что нужно знать о пневмоподвеске.

С недавних пор в хот-родах применяется принципиально новый вид подвески: на смену привычным металлическим амортизаторам пришли пневматические системы с автоматической электронной регулировкой уровня кузова автомобиля относительно дорожного полотна и сверхточными воздушными компрессорами.

Пневматическая подвеска в сочетании с огромными колесами и шинами стала нормой в автомобильной индустрии и используется как для улучшения общих показателей автомобиля, его грузоподъемности, реализации возможности динамического изменения клиренса, так и просто для улучшения внешнего вида транспортного средства.

Сотрудники издательства HOT ROD решили досконально разобраться с устройством подвески данного типа, ее плюсами и минусами, и пообщались с такими ведущими специалистами в данной области, как Брет Воэлкель из Air Ride Technologies и Сан Солорзано из Total Cost Involved (TCI). Эти выдающиеся специалисты являются одними из лидеров в области применения пневматической подвески на хот-родах. В данной статье они расскажут читателям, как подобрать и установить свою первую пневматическую подвеску на хот-род.

В настоящее время наиболее часто используются встроенные пневматические амортизаторы с электронным управлением, например, в системе LevelPro от Air Ride Technologies используются датчики клиренса и давления воздуха для быстрой установки высоты кузова автомобиля относительно дорожного полотна в соответствии с пользовательскими установками.

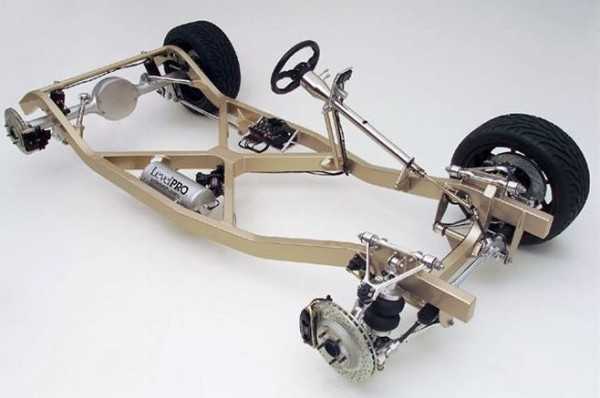

Именно такая система установлена на шасси Корвета 53-62 годов Арта Мориссона, фотографии которого выложены в данной статье в качестве наглядного материала.

Что такое пневматическая подвеска

В пневматической подвеске вместо обычных амортизаторов используются пневматические элементы, аналогичные тем, которые устанавливаются на 18-колесных фурах. Наиболее просто модифицировать стандартную пружинную подвеску – вместо заводских стоек устанавливаются пневматические баллоны, которые крепятся на штатные посадочные места с помощью болтов и кронштейнов, приобретаемых у производителей автозапчастей.

Пневмоподвеска получила достаточно широкое распространение, поэтому пионеры индустрии, такие как Air Ride Technologies, TCI, Air Lift и прочие, выпустили широкий ассортимент крепежных наборов для наиболее распространенных автомобилей и грузовиков. Существуют даже комплекты для установки на транспортные средства с рессорными или торсионными подвесками.

Зачем устанавливать пневматическую подвеску

Пневматическая подвеска обладает пятью основными преимуществами, о которым мы сейчас и поговорим.

Регулируемость

Пневматические подвески легко регулируются в зависимости от загруженности транспортного средства или личных предпочтений водителя. Изменение посадки автомобиля, которое ранее занимало недели кропотливого труда, может осуществляться всего за несколько минут.

Регулировка пружинной подвески для получения оптимальной посадки автомобиля не всегда завершается успехом.

Пневматическая подвеска, в свою очередь, обеспечивает очень точную регулировку, позволяющую добиться максимальной эффективности, при этом не требуется каких-либо сложных манипуляций для ее установки и регулировки.

Управляемость

Большинство пневматических баллонов имеют прогрессивную жесткость – чем сильнее они сжимаются, тем жестче они становятся. Данное свойство в сочетании с возможностью автономного регулирования дает потрясающие результаты. Процесс адаптации подвески к текущим условиям занимает всего несколько минут.

В наиболее сложных системах пневматическая подвеска оснащается противораскачивающей системой и баллонами, которые регулируются не только на сжатие, но и на растяжение.

Получение оптимальных характеристик

У каждого водителя свои требования к управляемости и клиренсу автомобиля. Пневматическая подвеска позволяет удовлетворить практически любые пожелания без внесения каких-либо конструктивных изменений. Возможность регулировки пневматической подвески позволяет добиться необходимого уровня комфорта или управляемости, либо найти золотую середину между этими двумя понятиями.

Вы можете добраться до гоночного трека в комфорте на мягкой подвеске, затем сделать подвеску жесткой для участия в гонках, а после этого снова ее смягчить и вернуться домой, наслаждаясь комфортной ездой.

Внешний вид автомобиля

Пневматическая подвеска позволяет занизить автомобиль, чтобы он выглядел «круто». Крайним случаем являются специально заниженные минигрузовики и лоурайдеры, однако на сегодняшний день они занимают очень малую долю рынка.

Гораздо чаще водители хотят занизить свой автомобиль или грузовик для красоты за разумную цену, но без каких-либо потерь маневренности и надежности транспортного средства. Большинство пневматических подвесок позволяют добиться нормального клиренса во время движения, отличающегося от заводского варианта подвески всего лишь на несколько дюймов.

Неважно, насколько занижен автомобиль на пневмоподвеске, клиренс всегда может быть увеличен для нормального передвижения транспортного средства по трассе, при въезде на АЗС или для заезда на прицеп.

Загрузка транспортного средства

Изначально пневмоподвеска использовалась в коммерческих целях на 18-колесных фурах – данное техническое решение позволило перевозить тяжелые грузы без потери комфорта для водителя. Конечно, совсем не обязательно устанавливать пневмоподвеску, чтобы превратить свой автомобиль в хот-род, однако данная система может оказаться вполне практичной, например, на автоэвакуаторе, чтобы динамически изменять клиренс в зависимости от текущих дорожных условий.

По сути, уже сейчас некоторые внедорожники в определенных комплектациях оснащаются пневмоподвеской.

Пневматическая подвеска может устанавливаться как дополнение к рессорной подвеске, но большинство владельцев хот-родов предпочитают полный переход к более современной пневмосистеме. Для большинства популярных шасси существуют специальные крепежные комплекты, требующие минимальных сварочных работ для крепления кронштейнов.

Конструкция пневматического баллона

На сегодняшний день основным производителем пневматических баллонов является компания Firestone, которая является пионером среди производителей пневмобаллонов для больших грузовиков. Существует 3 основных разновидности пневматических баллонов: двойные (double-convoluted), конические (tapered-sleeve) и роликовые (rolling-sleeve).

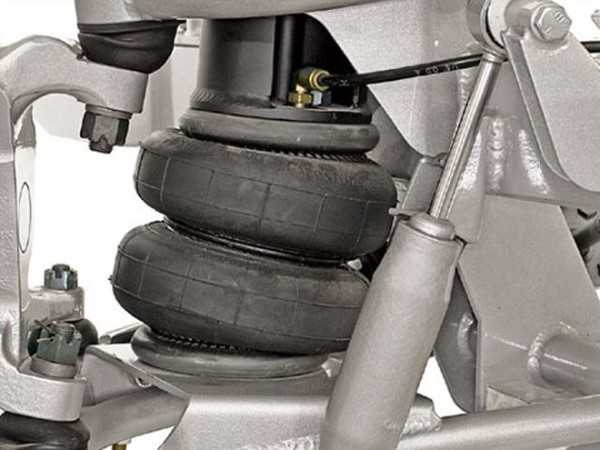

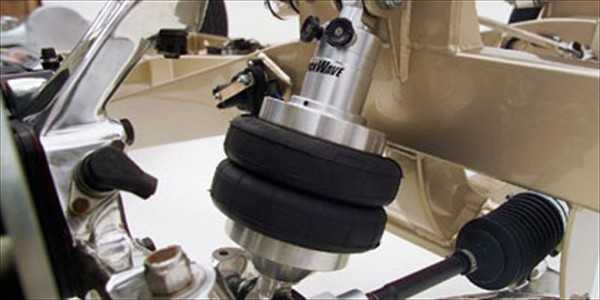

Двойные пневматические баллоны выглядят как большой двойной чизбургер (российская адаптация — «бублик»), обладают наилучшими нагрузочными и прогрессивными характеристиками, и имеют короткий ход.

Баллоны данного типа чаще всего используются в передней подвеске, где амортизатор располагается в непосредственной близости к точке нагрузки, и позволяют максимально справиться с повышенными нагрузками в ущерб качеству хода транспортного средства.

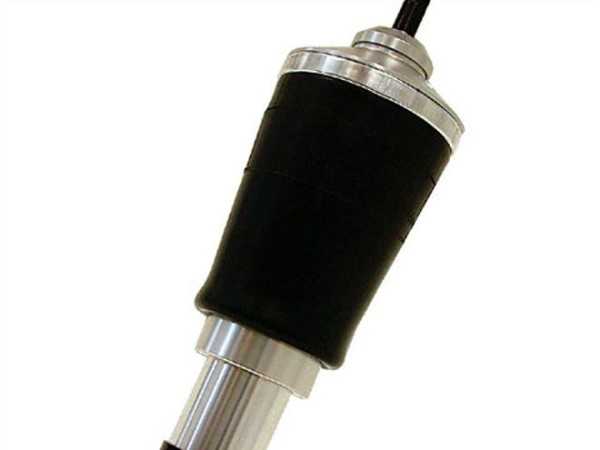

Конические и роликовые пневматические баллоны меньше в диаметре, однако имеют больший ход и более линейную характеристику сжатия – они лучше всего подходят для использования в задней подвеске, поскольку именно к ней предъявляются сниженные требования по нагрузкам и повышенные требования к обеспечению комфортной езды.

Компрессоры

Вполне очевидно, что пневматический амортизатор может быть приподнят внешним источником воздуха, например, пневматическим компрессором. Однако такое решение сразу отсекает одно из главных положительных качеств пневмоподвески: возможность ее регулировки в зависимости от условий дорожного полотна, загрузки транспортного средства и прочее.

В таком случае Вам бы пришлось подсоединять компрессор каждый раз, когда Вы нагружали бы транспортное средство дополнительным весом – пассажирами, бензином, грузами.

Поскольку преимущества возможности регулирования подвески очевидны, наиболее правильным решением является использование источника воздуха прямо на транспортном средстве. Пневматические амортизаторы имеют малый объем, вследствие чего их точная регулировка внешним источником воздуха для максимального соответствия текущим условиям практически невозможна.

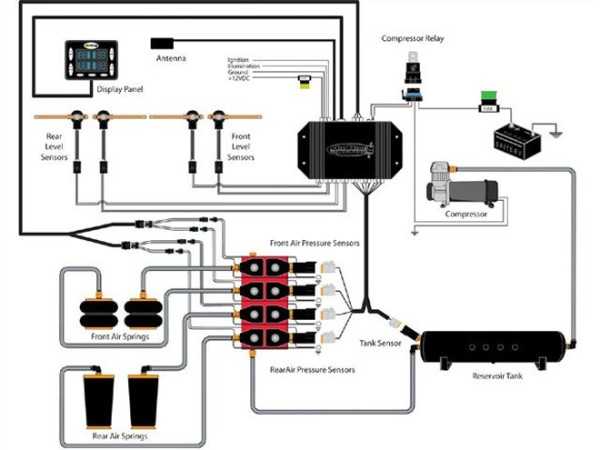

Встроенная пневмосистема состоит из минимум одного компрессора, накопительной емкости (ресивера) и некой системы управления. Наиболее эффективным с точки зрения себестоимости и в то же время простым решением, позволяющим добиться достойных параметров, является использование одного компрессора с накопительной емкостью объемом 2 галлона.

С другой стороны, если Вы хотите, чтобы автомобиль поднимался или опускался всего за пару секунд, необходимо установить пару компрессоров мощностью 150 psi (фунтов на кв. дюйм) и 2 или более 5-галонных емкостей, огромные промышленные пневмоклапаны и 31/44-дюймовые пневмолинии.

Тем не менее, такая производительная установка может значительно затруднить точную подстройку подвески аналогично случаю с внешним компрессором: в случае быстродействующей системы каждое нажатие кнопки приводит к резкому изменению давления на 20 psi.

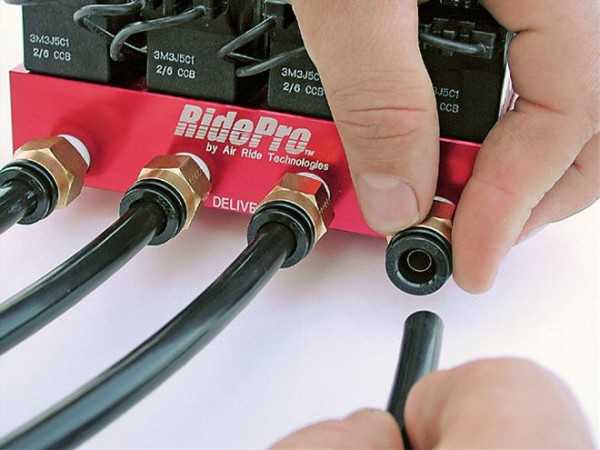

Пневмолинии

В большинстве комплектов используются коммерческие, сертифицированные пластиковые пневмолинии, разработанные для больших грузовых автомобилей. Эти пневмолинии позволяют легко соединить компрессоры с пневматическими амортизаторами. Диапазон давлений в системе обычно составляет от 75 до 150 psi – эти значения являются нормальными для эффективной работы данных пневмолиний.

Стойка Макферсона? Не проблема. Компания Air Ride Technologies выпускает для большинства современных популярных автомобилей систему AirStruts, которая полностью заменяет заводские стойки. Данные комплекты имеют щелевые крепежные отверстия и эксцентрики, благодаря которым отпадает необходимость установки специальных пластин, требуемых для регулировки положения колеса при малом клиренсе.

В качестве нестандартного решения Вы можете установить стальную жесткую линию, как в тормозной или топливной системе, используя стандартные конусные гайки и переходники. Для подключения пневматических элементов необходимо использовать гибкие шланги – конструкция пневмолиний в данном случае по сути аналогична конструкции гидравлической линии тормозной системы.

Кроме того, по аналогии с тормозной системой, предпочтительно использовать шланги из нержавеющей стали вместо резиновых трубок.

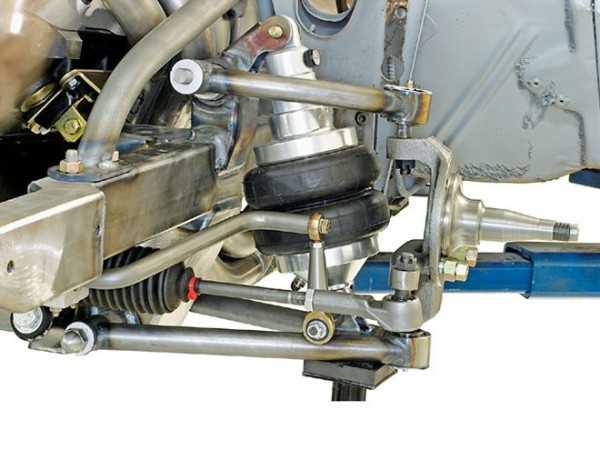

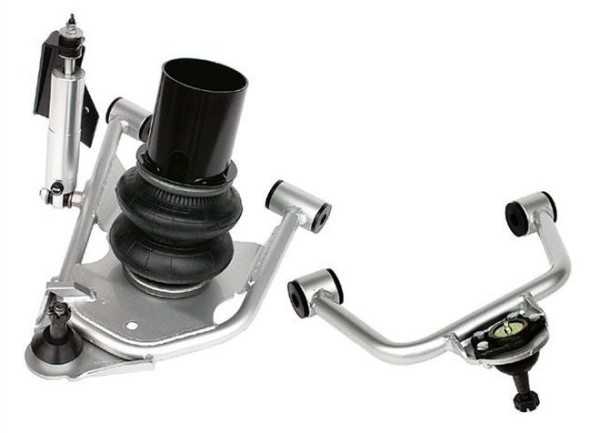

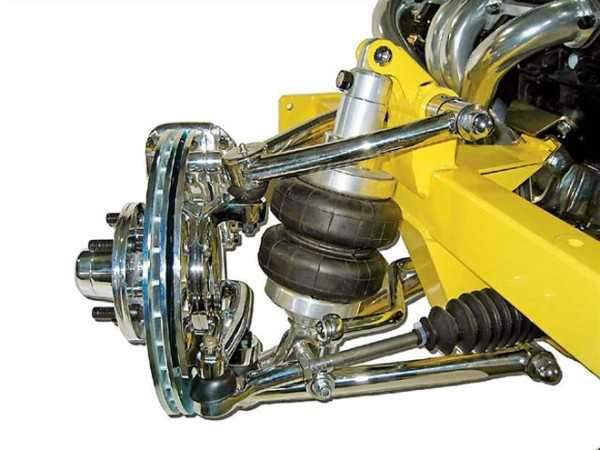

Передняя подвеска

В пневматической подвеске первого поколения использовалась система смещения амортизатора, поскольку в середине пневматического баллона не предусмотрена полая область для монтажа стокового амортизатора, который обычно размещается по центру пружины.

Комплекты, разработанные для монтажа обычных пневматических баллонов, оснащаются специальными кронштейнами для смещения амортизаторов и, при необходимости, новыми опорами. Это простое и доступное решение. Однако в некоторых случаях могут возникнуть проблемы с установкой колесных дисков, особенно при нынешней моде на огромные колеса на небольших автомобилях.

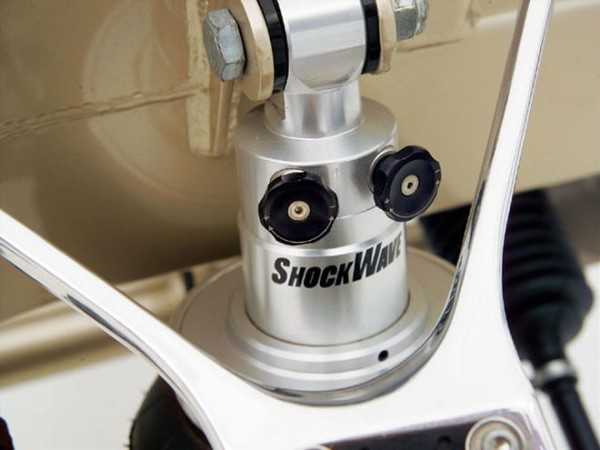

По мере развития пневмоподвесок, были разработаны более дорогие пневматические системы на основе комплексных систем с регулируемыми амортизаторами. Конструктивно данное решение отличается тем, что вместо регулируемого амортизатора устанавливается воздушный элемент (пневмоэлемент).

Подобные комплекты являются более дорогими, однако проще монтируются, лучше выглядят и позволяют легко регулировать просвет между кузовом и колесами.

С другой стороны, в зависимости от шасси, на которое устанавливается пневмоподвеска, применение сдвоенной пневмосистемы может привести к ухудшению общих характеристик по сравнению с системой, когда пневмобаллон и амортизатор устанавливаются раздельно.

Как правило, для большинства автомобилей применение четырех верхних рычагов предпочтительнее реализации независимой подвески. Конструктивно установка любой подвески на шасси является типичной, будь то пневматический баллон, система ShockWave (баллон со встроенным амортизатором) или обычная металлическая пружина. Пневматическая подвеска легко регулируется в широком диапазоне значений в зависимости от веса транспортного средства – необходимо просто нагнать давление с помощью компрессора или стравить его.

Например, уменьшенный просвет между аркой и колесом может потребовать большей жесткости, чтобы колесо не цеплялось при движении на установленном клиренсе.

Таким образом, если для водителя предпочтительной характеристикой является качество движения, рекомендуется устанавливать раздельную подушку и амортизатор.

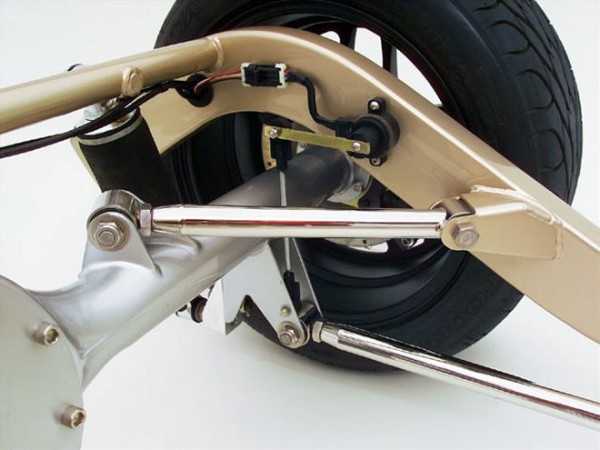

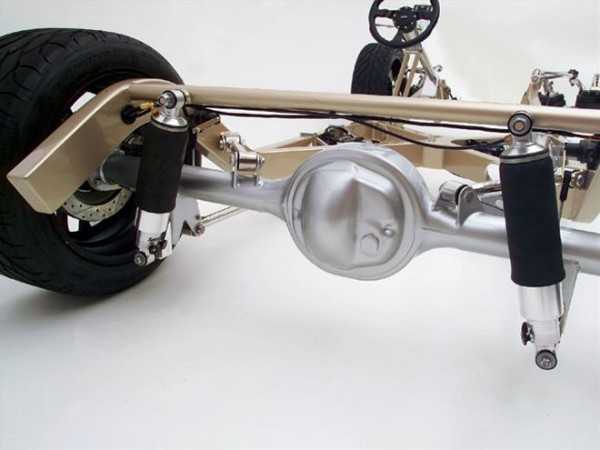

Задняя подвеска

Если автомобиль уже оснащен пружинными амортизаторами, установка пневмоподвески не отнимет много сил и времени. Баллоны легко ставятся на стоковые опоры, однако иногда требуется определенная модификация (обычно все необходимые конструктивные элементы идут в комплекте).

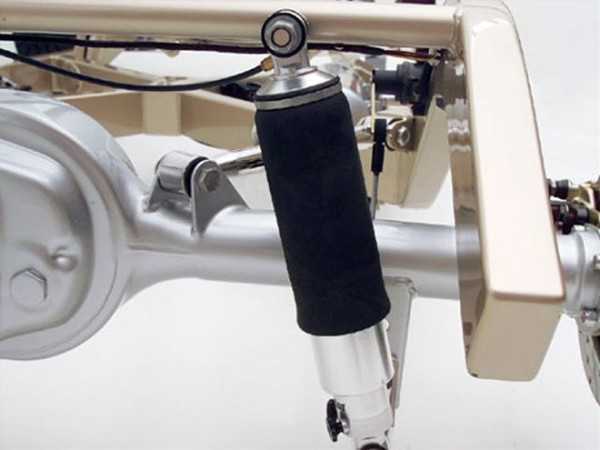

Также возможна установка пневмобаллона со встроенным амортизатором, однако такое решение может потребовать значительных изменений в конструкции подвески автомобиля.

Для автомобилей с рессорами существует 2 варианта установки пневмоподвески. Наиболее простым решением является демонтаж нескольких пластин с каждой рессоры и установка пневмобаллона между рессорой и кузовом автомобиля.

Рессоры нельзя полностью демонтировать, поскольку они необходимы для поддержания задней оси, однако основная динамическая нагрузка теперь ложится на пневматические элементы.

На старых автомобилях с изношенными рессорами рекомендуется (если позволяют денежные средства) полностью их демонтировать и установить четырехточечную подвеску. Основные производители предлагают готовые наборы пневмоподвесок для установки на наиболее популярные модели автомобилей с рессорами, которые монтируются на болтовые соединения с минимальными сварочными работами для крепления оси.

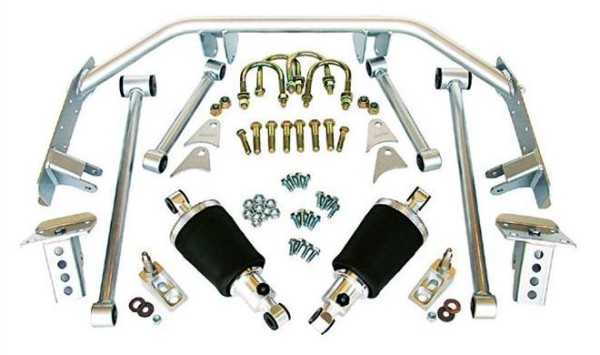

Для гоночных автомобилей и нестандартных решений существуют универсальные комплекты, требующие большого объема сварочных работ.

В зависимости от физических ограничений, связанных с конструкцией шасси и требованиями к клиренсу, верхние рычаги четырехточечных систем могут быть треугольными либо быть ориентированы параллельно нижним связям.

В общем случае, параллельные рычаги отлично подходят для установки на грузовые автомобили, а треугольные – для легковых автомобилей. Для некоторых шасси производители выпускают оба вида рычагов. Если у Вас есть возможность выбирать, то для повседневных автомобилей рекомендуется устанавливать треугольные рычаги, а для драг-рейсинга или гоночных автомобилей – параллельные.

Несмотря на то что пневмобаллоны со встроенными амортизаторами дороже, их монтаж требует значительно меньших затрат. Например, существуют комплекты для Chevy II 62-67 годов, которые просто устанавливаются на стандартное место для заводских пружинных амортизаторов. Данный люксовый комплект также оснащается наконечниками Fat Man и реечной рулевой. Обратите внимание, что при поднятой подвеске для нормальной езды пластины пневмоэлемента параллельны кронштейнам амортизаторов. Смещение пружины в сторону шаровой опоры значительно повышает ее жесткость.

Двухконтурная или четырехконтурная пневмосистема

Когда пневматическая подвеска стала впервые применяться в середине 90-х на хот-родах, для нагнетания или спуска давления использовалась двухконтурная система управления. Другими словами, оба пневматических баллона на оси были связаны друг с другом.

Двухконтурная

Данное решение было очень простым и требовало установки только одного клапана на каждую ось, однако имело существенный недостаток – во время поворотов внешний (наиболее загруженный) пневматический баллон перекачивал воздух во внутренний (ненагруженный) баллон, что приводило к увеличению крена автомобиля. Данную проблему можно устранить на легком автомобиле – необходимо установить жесткие стабилизаторы.

Четырехконтурная

В наши дни получила распространение четырехконтурная система с независимым управлением каждым пневматическим элементом. Несмотря на то что для реализации подобной системы необходимо установить на каждый пневматический баллон по клапану, она решает все проблемы с передачей сжатого воздуха.

Кроме того, данная система позволяет точно контролировать клиренс транспортного средства при изменении веса и выравнивать кузов относительно дорожного полотна. Четырехконтурная система – нечто вроде системы компенсации веса на автомобилях для трековых гонок.

Установка пневматической подвески обычно достаточно проста – элементы новой подвески крепятся болтами, а может требовать значительной модификации конструкции шасси. Компания TCI является известным производителем приспособлений для шасси для хот-родов и предлагает модифицированный элемент шасси для Chevy II 62-67 годов. Для установки требуемой монтажной высоты используются специальные прокладки (можно увидеть на фото), поставляемые производителем.

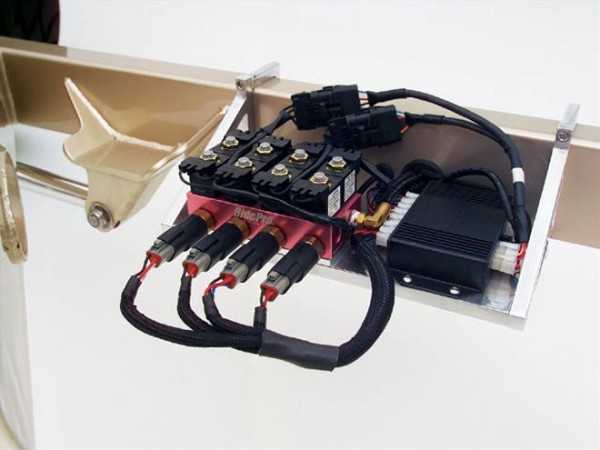

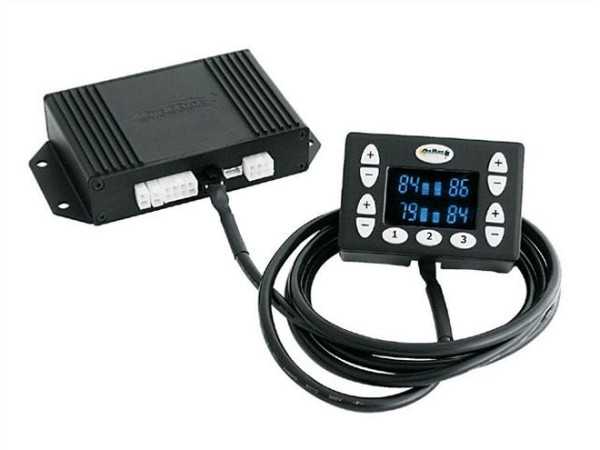

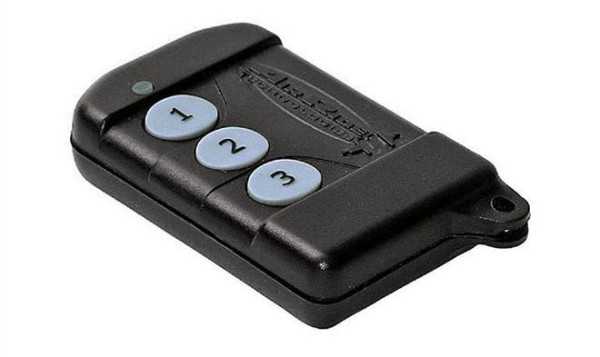

Системы управления

В качестве бюджетного варианта покупателям доступны двухконтурные и четырехконтурные системы с ручным управлением. В подобных системах обычно используются пневматические клапаны с манометром на панели.

Более сложным вариантом, позволяющим получить плавное изменение клиренса, является использование электромагнитных клапанов с электронным управлением. За последние 3-4 года на рынке появилось множество систем электронного контроля клиренса, позволяющих автоматически регулировать высоту посадки транспортного средства во время движения.

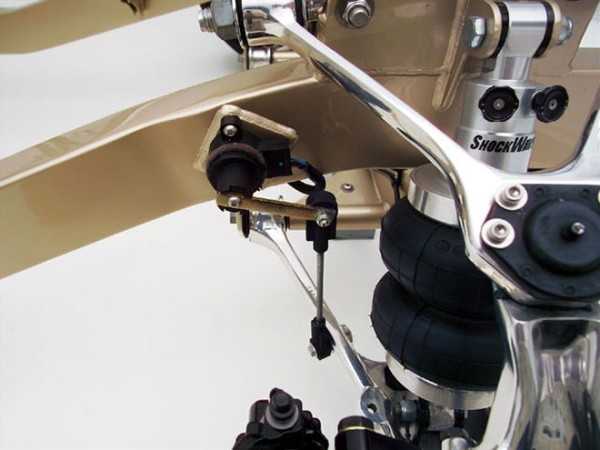

Электронная система обычно состоит из компьютера и набора различных датчиков, на основе показаний которых управляются электромагнитные клапаны. В настоящее время распространены два вида электронных систем управления: система управления, измеряющая давление в пневмоподвеске, и система управления, контролирующая клиренс во время движения.

Система управления, измеряющая давление

В данной системе необходимое положение пневматического элемента устанавливается на основе данных о давлении в пневмосистеме, которые сигнализируют (теоретически) о текущем положении пневматического баллона и, соответственно, о клиренсе транспортного средства (тоже теоретически). Очевидно, что в данной цепочке происходит слишком много интерпретаций данных и слишком много допущений.

Несмотря на то что данная система может прекрасно работать на транспортном средстве, которое редко перевозит грузы и прекрасно отбалансировано, для большинства транспортных средств она не годится, поскольку при увеличении веса транспортного средства (например, при перевозке груза или пассажиров), все заложенные параметры, которые интерпретируются в высоту посадки автомобиля, оказываются ошибочными.

Существует множество причин изменения веса транспортного средства: посадка и высадка пассажиров, перевозка грузов, количество топлива в топливном баке, крен автомобиля при парковке на неровной дороге и даже индивидуальные особенности пневмосистемы.

Все вышеперечисленное, в конечном счете, может привести к установке неправильного клиренса транспортного средства, не отвечающего текущим дорожным условиям.

Некоторым автомобилям необходимо увеличить дорожный просвет для установки пневматической системы. Система Strong Arms от Air Ride Technologies обеспечивает соответствующее крепление и позволяет немного увеличить угол продольного наклона оси поворота колеса. В некоторых случаях возможно добавлением верхней тяги для увеличения отрицательного развала колес, предотвращающего ограничение хода шаровой в случае установки более длинного поворотного кулака.

Активные системы управления, измеряющие давление, могут неправильно реагировать в затяжном плавном повороте (например, при проезде через транспортную развязку или при любом динамическом маневре, увеличивающем нагрузку на одну сторону автомобиля в течение длительного времени).

В данных условиях активная система управления, измеряющая давление, пытается стравить давление с внешней (загруженной) стороны и увеличить давление с внутренней (незагруженной) стороны, увеличивая раскачивание кузова, что, в свою очередь, отрицательно сказывается на управляемости транспортного средства. По сути, происходит та же ситуация, что и в старых двухконтурных системах.

Система управления, контролирующая клиренс

В данной системе используются отдельные датчики, которые измеряют фактическое положение подвески транспортного средства. Такое решение позволяет избавиться от ряда допущений, используемых в системах, измеряющих давление, поскольку система управления получает точные данные о реакции положения кузова на изменение давления в пневматических элементах и может точно определить клиренс.

Тем не менее, в данных системах тоже есть недостаток, известный под названием «перекрестная нагрузка». Данное явление наблюдается в случае, если при обеспечении клиренса в различных пневматических баллонах нагнетается абсолютно разное давление.

В обычных условиях, давление в различных пневмобаллонах должно отличаться не более чем на 20 процентов. Однако бывают ситуации, когда система управления, контролирующая клиренс, ошибочно увеличивает давление в двух диагональных пневмобаллонах и одновременно стравливает его в двух других.

Таким образом, система выравнивает кузов, однако управляемость транспортного средства при этом значительно снижается.

Комбинированные системы

Для устранения вышеперечисленных проблем были разработаны комбинированные системы, объединяющие преимущества рассмотренных ранее систем. При такой реализации каждая из систем используется для проверки показаний друг друга.

Одним из примеров такой системы является новая LevelPro от Air Ride Technologies. Если Вы хотите поэтапно вкладывать деньги в пневмоподвеску, наиболее разумно сначала установить систему управления, измеряющую давление, а потом добавить в нее датчики системы управления, контролирующей клиренс.

Система LevelPro позволяет запрограммировать 3 различные программы: низкая посадка, нормальная посадка (для туризма и гонок) и высокая посадка (для преодоления препятствий, например лежачих полицейских). Просто нажмите кнопку, и автомобиль поднимется или опустится до запрограммированного уровня.

Данные предустановки не мешают регулировать клиренс в зависимости от количества топлива в баке, числа пассажиров или загрузки автомобиля.

Air Ride Technologies предлагает широкий ассортимент комплектов, крепящихся болтами, для различных моделей легковых и грузовых автомобилей. Изображенный комплект (PN ABAR20400) подходит для полноразмерного Ford Galaxie 60-64 годов. Существуют даже передние и задние комплекты для Chrysler.

Модифицированные системы

Существуют готовые комплекты пневматических подвесок для серийных классических мощных автомобилей, мощных заводских хот-родов, грузовиков и внедорожников. Рекомендуется устанавливать именно такие комплекты, а не разрабатывать подвеску с нуля, поскольку они правильно спроектированы и тщательно протестированы.

В данных системах уже решены все вопросы касательно высоты устанавливаемого пневматического баллона, модификации шаровой опоры, углов приводной оси, клиренса относительно дорожного полотна, просвета между аркой и колесом и других параметров, учитываемых при проектировании безопасной и функциональной системы.

Для менее популярных транспортных средств, для которых нет готовых комплектов, особые энтузиасты хот-родов вполне могут самостоятельно спроектировать рабочую пневматическую подвеску. На самом деле проектирование пневмоподвески принципиально не отличается от проектирования обычной подвески, просто традиционные металлические амортизаторы заменяются пневматическими элементами.

Проектировать пневмоподвеску в некоторой степени проще, поскольку пневмобаллоны имеют больший рабочий диапазон и лучшие нагрузочные характеристики по сравнению с обычными амортизаторами.

Принимая во внимание различные конструкции воздушных баллонов и различные конфигурации системы, которые были описаны выше, при разработке необходимо учесть возможный вес транспортного средства и возможный ход подвески.

Очевидно, что пикап, буксирующий 48-футовый трейлер, требует больших пневматических баллонов, чем задняя подвеска Мустанга 69 года. Специалисты по пневмоподвеске могут дать приблизительные рекомендации по заданным характеристикам транспортного средства, необходимой минимальной и максимальной посадке и скорости изменения клиренса.

Одинаковые пневматические элементы и амортизаторы могут дать абсолютно разные результаты, даже если они устанавливаются на транспортные средства с идентичным весом и одинаковыми параметрами клиренса.

Как упоминалось ранее, расположение пружинной опоры в передней подвеске теоретически может значительно увеличить коэффициент сжатия.

Увеличение расстояния между точкой крепления и осью поворота тяги (передвижение точки крепления ближе к шаровой опоре) может привести к увеличению коэффициента сжатия подвески. Кроме того, увеличение угла амортизатора также требует более высокого коэффициента для поддержания заданного клиренса при движении.

Существуют ресиверы (резервуары для воздуха) различной емкости. Основным преимуществом ресиверов большего объема является сокращение времени увеличения клиренса. Большинство владельцев хот-родов используют один ресивер емкостью от 2 до 5 галлонов. Ярые фанаты хот-родов, желающие значительно увеличить скорость увеличения клиренса, могут использовать большие емкости или установить несколько ресиверов и компрессоров, соответствующих установленным пневмолиниям.

После того как Вы выберете пневматические баллоны, их необходимо установить на транспортное средство. Не существует универсальных рекомендаций по выбору оптимального клиренса для достижения максимальной производительности.

Высота подвески (характеристики можно получить у производителя) должна соответствовать предполагаемым требованиям по клиренсу, после чего можно определиться с особенностями ее монтажа. Монтажная точка должна обеспечивать достаточный ход подвески, достаточный просвет между колесом и аркой, клиренс и правильные углы привода.

Слишком маленький просвет между пневматическим элементом и другими конструктивными элементами может привести к их быстрому износу.

Производители комплектов пневматических подвесок предлагают широкий ассортимент универсальных кронштейнов. Такие комплекты, как ShockWaves от Air Ride Technologies монтируются аналогично регулируемым амортизаторам, что значительно упрощает их установку по сравнению с раздельным монтажом пневмобаллона и амортизатора.

Необходимо смоделировать условия езды транспортного средства по шоссе. В данном случае клиренс должен составлять минимум 411/42 дюйма, ход подвески должен быть минимум 3 дюйма на сжатие и 2 дюйма на отбой. Убедитесь, что концевые пластины пневматических амортизаторов выровнены и параллельны при установке нормального клиренса.

Двойные пневматические баллоны Firestone не требуют установки отбойников, предотвращающих их повреждение, однако в Вашей системе могут потребоваться отбойники для безопасного клиренса при максимальном стравливании давления. При использовании конических и роликовых пневмобаллонов необходимо устанавливать отбойники и ограничители, предотвращающие возникновение экстремальных режимов работы.

На последнем этапе необходимо установить клиренс, соответствующий нормальному движению автомобиля, учитывая, что его изменение в сторону увеличения или уменьшения должно осуществляться плавно.

Блок электромагнитных клапанов BigRed от Air Ride Technologies значительно упрощает монтаж компрессорной установки и пневматических линий. Данный блок разработан специально для применения в системах пневматической подвески – его герметичные электромагнитные клапаны обеспечивают надежность и производительность системы. Клапаны имеют большую емкость и разработаны специально для быстродействующих пневматических систем.

Регулировка подвески

Амортизаторы и стабилизаторы подвески имеют важное значение не только для стандартной подвески, но и для пневматической. Независимо от конструкции главной задачей подвески является поддержание веса транспортного средства на определенной высоте. Амортизаторы отвечают за раскачивание подвески. Стабилизаторы подвески используются для предотвращения крена кузова при изменении параметров подвески и поворотах.

Эксперты по пневматической подвеске рекомендуют использовать максимально мягкие пружины, уделяя особое внимание правильности выбора амортизаторов и стабилизаторов для контроля крена и раскачивания кузова. Такая реализация позволяет добиться максимально комфортной езды (ради чего и устанавливается пневмоподвеска) без ухудшения управляемости при поворотах.

Регулировка стандартной подвески в соответствии с загрузкой транспортного средства, дорожных условий, стиля вождения и предпочтений водителя занимает длительное время. Установив пневматическую подвеску, Вы сразу оцените ее преимущества – настройка подвески выполняется всего лишь нажатием кнопки и поворотом ручки управления.

Износостойкость

Качество пневматических баллонов подтверждено миллионами милей пробега коммерческого транспорта, занятого перевозкой грузов, в течение долгих 70 лет. Компания Firestone тестирует свои комплекты десятками миллионов циклов, что соответствует сроку службы 40-50 лет. Если пневмобаллон не трется о другие конструктивные элементы автомобиля и расположен на расстоянии не менее 2 дюймов от горячих элементов, он переживет автомобиль, на котором он установлен.

Пульт управления (дополнительная опция) позволяет контролировать работу системы LevelPro от компании Air Ride Technologies.

Наиболее распространенной проблемой являются утечки воздуха, которые обычно являются следствием неправильного монтажа системы. Вот что сказал Воэкель про утечки: «Элементарное использование герметика на резьбовых соединениях позволяет предотвратить 97 процентов всех утечек.

Единственной причиной утечки может быть воздушный клапан, если в него попадает мусор при монтаже, а также попадание подмоточной ленты (ленты ФУМ) в канал. Теоретически, пневматика ShockWave может иметь утечки, однако за 10 лет мне не встретилось ни одного протекающего баллона».

Несмотря на это, любое механическое устройство, будь то пневмобаллон или обычный амортизатор, может получить механические повреждения. При разработке собственной системы пневмоподвески необходимо обеспечить достаточный клиренс и просвет между аркой и колесом на случай, если давление будет полностью стравлено – таким образом, Вы сможете, по крайней мере, припарковаться на обочине, не повредив колесо или арку.

Правильно спроектированный и сконструированный баллон имеет для подвески такое же значение, как система электронного впрыска топлива и повышающая передача для привода.

Да, необходимы значительные технические знания; да, сложные современные системы стоят больших денег – однако это настоящий шаг к построению автомобиля, на котором Вы сможете в воскресенье поучаствовать в гонках, а затем поехать в понедельник на работу, наслаждаясь комфортом.

pnevmo-podveska.com

плюсы и минусы, обслуживание, устройство

 Многие из нас слышали такой термин, как пневматическая подвеска или пневмоподвеска, но что это такое знают не многие. Часто такое устройство используют на грузовом транспорте, а также в автомобилях бизнес-класса, внедорожниках. Однако, все чаще такие подвески стали устанавливать на легковых авто. Так что же такое пневмоподвеска, плюсы и минусы данного устройства, типы и конструкция, мы сегодня изучим.

Содержание статьи

Что такое пневмоподвеска



Расположение узлов пневмоподвески в автомобиле




При помощи пневматической подвески можно регулировать дорожный просвет (клиренс) автомобиля.

Итак, что такое пневмоподвеска в автомобиле? Согласно техническому описанию данного устройства пневмоподвеской называют такой тип подвески транспортного средства, при использовании которой можно регулировать просвет (клиренс) между дорожным полотном и днищем машины. Расстояние можно менять как автоматически, так и принудительно.
Пневморессоры дают возможность:

  • регулировать клиренс авто;
  • регулировать жесткость рессор, что позволяет улучшить устойчивость и управляемость автомобиля, снизить крены при поворотах;
  • выравнивать автомобиль при неравномерной нагрузке одной из частей машины.

Как видите, такая регулируемая подвеска позволяет «подстраивать» автомобиль под дорожное полотно и передвигаться практически по бездорожью.

Почему именно пневмоподвеска



Такие трюки можно делать только на пневмоподвеске




Пневмоподвеска имеет пневматические упругие элементы, которые способны удерживать клиренс в не зависимости от изменений веса авто.

Чтобы понять преимущества данного устройства, прежде всего, необходимо разобраться в конструкции и понять отличия пневмоподвески от обычной. В классической подвеске главным элементом, принимающим на себя все неровности дорожного полотна и передающим нагрузку на кузов авто является металлические упругие элементы. К ним относят пружины, рессоры и торсионы. В противовес стандартной подвеске, устройство пневмоподвески автомобиля отличается наличием пневматических упругих элементов, которые способны удерживать клиренс в не зависимости от изменений веса авто, делая, при необходимости, «жесткую» пневмоподвеску. Обеспечивается такая функция с помощью регулировки объема и давления воздуха в упругих элементах.

Конструктивные отличия

Пневмоподвеска на любой автомобиль состоит со следующих частей:

  • пневмоэлементы;
  • резервуар для сжатого воздуха или ресивер;
  • системы для распределения воздуха;
  • системы управления.

Пневмоэлементами в данной системе являются пневмобаллоны, выпускаемые в трех основных ваидах:

  • double-convoluted. Оптимальный вариант для установки на более загруженную ось авто. Поскольку имеет большую грузоподъемность, короткий ход, современные технические характеристики;
  • rolling-sleeve и tapered-sleeve. Отличаются меньшей грузоподъемностью, меньшим сечением баллона и линейную характеристику. Зачастую они устанавливаются на заднюю ось авто.

Разнообразие видов



Разновидности пневмоподвески автомобиля



Если ваша машина не имела заводской пневмоподвески, но у вас появилось желание провести установку пневмоподвески своими руками, тогда немаловажным будет изучить разнообразие пневматических подвесок. Итак, основные виды пневмоподвесок:

Стоимость комплекта пневмоподвески зависит не только от её типа, но и от класса транспортного средства, на который она будет устанавливаться.

  • одноконтурные. Предназначены для одного контура (оси), давление в обеих подушках оси будет одинаковым;
  • двухконтурные на двух осях. Аналогичны одноконтурным, просто устанавливаются на обе оси машины, позволяя регулировать переднюю и заднюю часть автомобиля;
  • двухконтурные на одной оси. Позволяет проводить регулирование всех четырех колес отдельно;
  • четырехконтурные. Самый оптимальный, дорогостоящий и функциональный вид пневмоподвесок.

Стоит понимать, что стоимость комплекта пневмоподвески будет зависеть не только от её типа, но и класса транспортного средства, на который она будет устанавливаться.

На какой автомобиль можно установить пневмоподвеску

Согласно опыту и заверений мастеров установить пневматическую подвеску можно практически на любое транспортное средство, поскольку по сути меняется только сама металлическая пружина. Главное – подобрать пневмоподвеску по автомобилю и пожеланиям владельца, исходя из дальнейшей эксплуатации автомобиля. Главный минус пневмоподвески – установка, цена на нее достаточно большая. Единственный способ сэкономить — проводить работы самостоятельно.

Делаем все сами



Задняя пневмоподвеска с самодельным креплением



Прежде чем установить пневмоподвеску на легковой автомобиль обязательно проверьте есть ли все необходимое в наличии:

Во время установки пневмоподвески следует четко придерживаться инструкции по монтажу устройства.

  • пневматические подушки, которые заменят пружины;
  • компрессор для нагнетания воздуха;
  • ресивер пневмоподвески;
  • датчики, которые будут контролировать давление внутри системы и высоту клиренса;
  • блок управления пневмоподвески, он будет управлять и контролировать работу датчиков и системы в целом;
  • манометр.

Обратите внимание, что следует четко придерживаться инструкции по монтажу устройства.
Крепления для подвески оптимально заказать у токаря, подгоняя их под «родные» для машины. Это позволит, при необходимости, опять установить старую подвеску.
Чтобы получить удовлетворение от работы при самостоятельном монтаже пневмоподвески, запомните несколько важных моментов:

  • пневмобаллон должен быть максимально прочным, поскольку именно на него ложиться вес автомобиля. Также обязательно проверьте его герметичность;
  • без ресивера вам не обойтись, иначе придется использовать компрессор пневмоподвески большой мощности, а это чревато большими расходами энергии;
  • правильно подбирайте тип подвески.

Уход за пневмоподвеской



Передняя пневмоподвеска автомобиля



Для нормальной работы пневмоподвески необходимо регулярно проводить её обслуживание. Во время технических работ необходимо обращать внимание на такие тонкости:

Для нормальной работы пневмоподвески необходимо регулярно проводить её обслуживание.

  • состояние резины баллона;
  • наличие нужного зазора по всему сечению баллона в сжатом состоянии;
  • внешнее состояние клапанов и амортизаторов;
  • степень затяжки крепежей;
  • проверка компрессора, возможно нужен его ремонт.

Как видите, пневматическая подвеска вещь достаточно нужная. Главное, правильно подобрать тип, рассчитать свои возможности, прислушаться к советам и четким указаниям инструкции по установке, и наслаждаться ездой на автомобиле.


mytopgear.ru

Лучшие автомобили с пневмоподвеской – Автопортал Tvoe-avto.com

Лучшие автомобили с пневмоподвеской Уже много лет премиальные марки автомобилей выпускаются со штатной пневмоподвеской. Именно она обеспечивает ту самую плавность хода, которая отличает элитные машины от менее комфортных собратьев из среднего класса. Наверняка автолюбители иногда задумываются – а какая же модель лучше? Попробуем ответить на этот вопрос.

Лидеры рейтинга

Обратите внимание, что наш рейтинг построен на субъективных параметрах и не может быть истиной в последней инстанции. Но он основан на отзывах тех, кто при выходе из строя пневмобаллонов спешит заказать их в интернете, чтобы дальше наслаждаться комфортной ездой. То есть тех, кто прочувствовал на себе все преимущества, которые дает пневматическая подвеска.

Итак, начнем с тройки лидеров. Их сложно расставить по призовым местам, так как все модели имеют одинаковые элементы пневмоподвески. Все различие – в настройках.

Поэтому приведем их в алфавитном порядке:

  • Audi Q7;
  • Porsche Cayenne;
  • Volkswagen Touareg.

Пневматическая подвеска этих моделей надежна и эффективна. Она почти не имеет слабых мест, однако владельцам стоит обращать внимание на нагнетательный клапан. Иногда он выпускает воздух из баллона, что не только сказывается на комфорте, но и дает дополнительную нагрузку на компрессор. Вошедшие в десятку Список продолжают автомобили, хозяева которых обращаются в сервис по поводу пневмоподвески немного чаще. Каждая из моделей имеет свои уязвимые зоны, которые иногда требуют ремонта или замены.

  • Пневмоподвески Audi A8 и Volkswagen Phaeton конструктивно практически не отличимы между собой. «Слабое звено» – стойки, которые следует менять только парами через 120-160 тыс. км пробега.
  • Японцы LEXUS LS460/430 также обладают надежностью. В отличие от предыдущих марок, у них чаще выходят из строя пневмоамортизаторы. Обычно это происходит через 120-140 тыс. км пробега.
  • Mercedes Benz S-класс W220/W221, E -класс W211 и CLS-класс W219 имеют надежные стойки закрытой конструкции и пневматические баллоны с защитой от внешних воздействий. Их запас хода – 100 тыс. км пути для передних и 120 тыс. км – для задних.
  • На Land Rover Range Rover Vogue/Sport пневмобаллоны практически не защищены, поэтому могут быстро изнашиваться. Также к слабым местам можно отнести блок управления, а именно – электрическую составляющую.
  • Audi Allroad первого поколения еще пользуются спросом, что говорит об их надежности. Уязвимыми частями подвески этих автомобилей являются пневмобаллоны, поэтому некоторые владельцы просто меняют их на пружины.
  • Модели Mercedes Benz ML/GL W164 занимают последнее место в нашем списке. У них периодически страдают все элементы пневмоподвески, но огромный плюс – в разборной конструкции. То есть каждую деталь можно легко поменять на новую.

Любые механизмы не вечны, и поломки – дело времени. Но не стоит опасаться дорогостоящего ремонта с использованием оригинальных деталей, ведь можно купить восстановленную пневмоподвеску у опытного производителя и сделать замену с минимальными затратами.

tvoe-avto.com

Установка пневмоподвески | Тюнинг ателье VC-TUNING

Занижение автомобиля. Установка пневмоподвески




Занижение автомобиля означает уменьшение клиренса, то есть сокращение расстояния между нижней частью кузова и дорожным покрытием. Заниженный автомобиль имеет более спортивный внешний вид, и становится устойчивым при движении на большой скорости. Внешний вид особого влияния на ходовые свойства автомобиля не имеет, а вот не правильное уменьшение клиренса может привести к аварийным ситуациям. При правильном подходе к этому вопросу, машина на трассе “прижимается” к дороге, что позволяет водителю лучше управлять ею. В противоположном случае машина может стать неуправляемой.

Способы занижения автомобиля.

Замена пневмоподвески считается самым дорогим способом изменить клиренс автомобиля, но и более надежным. Благодаря высоким характеристикам пневматической подвески улучшается комфорт в управлении, плавность хода и грузоподъемность авто. Данный вариант уменьшения клиренса вполне безопасный, и положительно влияющий на ходовые качества автомобиля.

Пневмоподвеска – оптимальное решение для различных индивидуальных проектов, хот родов, custom мотоциклов, muscle cars и т.д. Пневмоподвеска актуальна для автомобилей с эксклюзивным обвесом, система оптимизирует управление автомобилем, и в режиме максимального занижения особенно выгодно подчеркивает дизайн обвеса.

Подвеска с регулируемым клиренсом включает в себя специальные стойки и комплект пружин. Регулируемые стойки позволяют автовладельцу самостоятельно менять клиренс, что очень удобно. Без особых проблем на зиму можно поднять авто, а весной снова занизить.



Заниженная подвеска не дает возможности регулировки клиренса, что не многим автовладельцам подойдет. В комплекте идут амортизаторы и пружины, которые немного короче стандартных. Такой вариант можно считать менее затратным.

Другие варианты занижения авто, такие как удаление витков на пружинах или установка более коротких, но при этом, не меняя амортизаторы чреваты последствиями. Эти и другие виды «тюнинга» лучше не делать самостоятельно, а обратиться к специалистам, которые подберут оптимальный вариант пневмоподвески на конкретный автомобиль и установят ее.

Пневмоподвеска и ее составляющие

Пневмодвеской считается замена штатных амортизаторов на пневмоподушки, устанавливаемые между осью колеса и рамой авто. Также данная система включает в себя датчики давления, ресивер, компрессор и пульт управления. В зависимости от требований конкретного клиента подбираются элементы новой подвески. По скорости накопления воздуха подбирают компрессор и ресивер. Например, в повседневной эксплуатации автомобиля клиренс менять часто нет необходимости, соответственно мощные агрегаты устанавливать нет смысла.

Ресивер не только способствует быстрому нагнетанию воздуха, но и при резком сжатии пневмоподушек с его помощью смягчается удар на кузов. Мягкость подвески прямо пропорционально зависит от размера ресивера. Электромеханические распределители воздуха делают работу системы более стабильной и удобной в управлении. Клиренс пропорционально зависит от давления в пневмоподушках, и с помощью пульта управления, установленного в салоне автомобиля его можно регулировать.



Простое управление пневмоподвеской делает ее практичной и оптимальной системой для занижения автомобиля. Преимуществом пневмоподвески является ее адаптивность под водителя. То есть, любой водитель может настроить подвеску так, чтобы автомобиль был максимально удобен в управлении, устойчив и “мягок” при движении.

Установка пневмоподвески
Как уже упоминалось, от подвески зависят ходовые свойства автомобиля, и для обеспечения надлежащей работы системы, ее установку должен осуществлять хороший специалист. Не каждый автолюбитель способен снять штатные амортизаторы и пружины, не говоря уже о качественной установке сложной системы пневмоподвески. Для проведения таких работ необходим специальный инструмент и, конечно же, большой опыт и навыки.

Установка пневмоподушек в некоторых случаях требует подготовку или переделку существующих креплений в custom вариант. Много подготовительных работ значительно усложняют и затягивают процесс. Другие элементы системы пневмоподвески кроме установки агрегатов, нуждаются в их подключении к электропроводке автомобиля. Соединение всех электромеханических клапанов, компрессор и ресивер нужно объединить в одну систему. При неправильном подключении система не сможет дать желаемого результата, и деньги будут потрачены зря.

C помощью пневмоподвески возможно осуществить занижение автомобиля и улучшить ходовые качества. Правильно установленная система станет залогом более комфортного и безопасного передвижения на любимом автомобиле. Установка пневмоподвески возможна на многие автомобили, только нужно правильно подобрать подходящий вариант и комплектацию, а так же не забывать о том, что на многие автомобили нет готовых вариантов, а значит, тюнинг ателье придется изготавливать custom вариант конкретно под ваш автомобиль, соответственно стоимость таких работ будет достаточно высокой.  Перед любым тюнингом автомобиля нужно правильно сопоставлять свои желания и возможности вашего автомобиля.  Выбор подобных систем на рынке достаточно большой, для определенных автомобилей, соответственно приобрести пневмоподвеску не составит труда.

Одними из лучших производителей пневмосистем являются бренды – AirREX, Accuair, RideTech.

Компания AirREX предлагает, в сравнении с другими компаниями, самый большой выбор готовых комплектов разработанных для каждой конкретной марки и модели автомобилей.



vc-tuning.ru
