Содержание

Какой тип подвески лучше? Ликбез ЗР — журнал За рулем

Какую подвеску предпочесть, мягкую или жесткую, зависимую или независимую? Ответ простой — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики.

 — Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас.
А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:

  • Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
  • Направляющие элементы — они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
  • Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил

Вначале была рессора

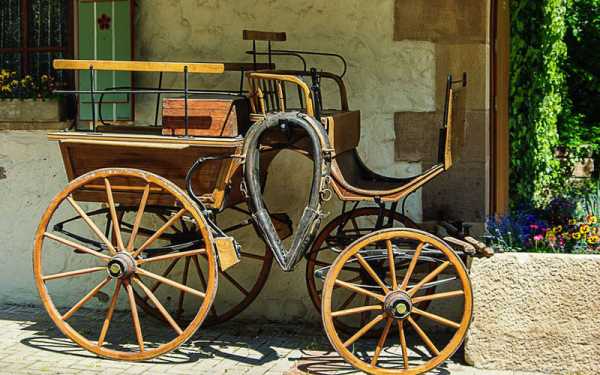

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

У первых колесных транспортных средств никакой подвески не было.

У первых колесных транспортных средств никакой подвески не было.

И на передней, и на задней осях применены классические эллиптические рессоры.

И на передней, и на задней осях применены классические эллиптические рессоры.


Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.

www.zr.ru

как это работает? — журнал За рулем

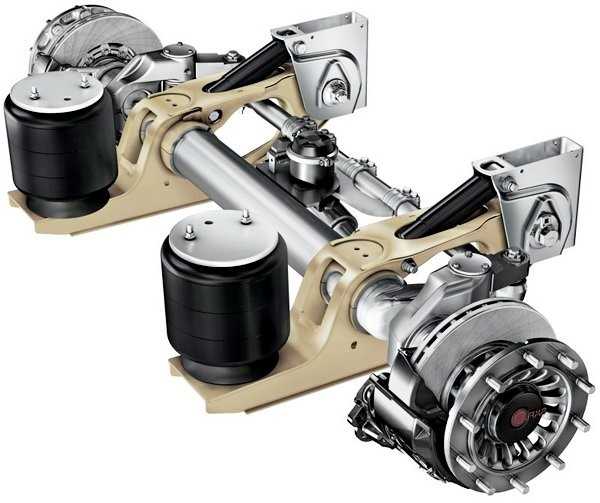

Пневматическая подвеска роднит дорогие вcедорожники и седаны с грузовиками и автобусами. Автор описал ее устройство, принцип работы и преимущества.

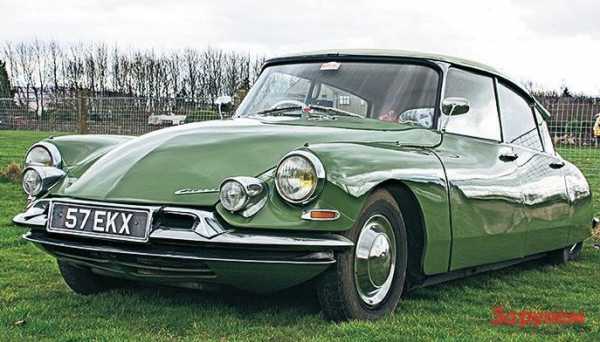

«Ситроен» уже почти 60 лет совмещает пневматику с гидравликой. Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.

«Ситроен» уже почти 60 лет совмещает пневматику с гидравликой. Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.

«Ситроен» уже почти 60 лет совмещает пневматику с гидравликой. Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.

Ключевое отличие пневмоподвески — в упругом элементе. Вместо пружин и рессор здесь герметичная камера, наполняемая воздухом. Ее устанавливают на амортизатор сверху или рядом с ним. Характеристики от выбранного решения не зависят, основное внимание уделяется компоновке. Например, на «Ауди-А6» с передним приводом применялись разнесенные амортизаторы и подушки, а на той же машине с шильдиками quattro — единая пневмостойка.

Схема пневмоподвески

Пневмоподвеску применяют в двух случаях: для повышения комфорта и при большой разнице между снаряженной и максимальной массами автомобиля. У грузовиков она встроена в сложную схему пневматики наряду с тормозами (ЗР, 2012, № 7). У легковых в систему входят датчики уровня кузова, баллонресивер для хранения подготовленного воздуха, компрессор

www.zr.ru

Принцип работы пневматической подвески и из каких компонентов она состоит

Пневматическая подвеска уже достаточно давно используется на грузовых автомобилях, профессионально занятых в сфере грузоперевозок, и только в последнее десятилетие стала доступна для личных транспортных средств водителей. Мотоциклы, вездеходы, кастом кары, спортивные автомобили и даже повседневные автомобили – на любое из этих транспортных средств может быть установлена пневматическая подвеска.

Об использовании пневмосистем

С развитием технологий пневматические системы были значительно усовершенствованы, стали менее громоздкими, более быстрыми и точными. Теперь элементы пневматической системы отличаются быстротой реакции, повышенной точностью работы и управляются сложной электроникой, контролирующей практически все параметры – от клиренса до давления в пневматических баллонах, что обеспечивает плавный ход и отличную управляемость транспортного средства.

Подвеске автомобиля зачастую уделяется недостаточно внимания. Необходимо понимать, что подвеска напрямую влияет на комфорт, безопасность и управляемость Вашего автомобиля. Амортизаторы и пружины смягчают неровности на дороге, поглощая все колебания, толчки и удары колес автомобиля.

Каждый раз, когда Вы нагружаете или разгружаете транспортное средство, увеличиваете или снижаете скорость, поворачиваете, основная нагрузка ложится именно на подвеску. Стандартные амортизаторы и пружины разрабатываются с учетом только определенных ситуаций на дороге, чего может быть недостаточно для Вашего автомобиля.

При использовании пневматической подвески стандартные пружинные амортизаторы заменяются пневматическими. Пневматические баллоны представляют собой жесткие подушки из резины и пластика, в которые нагнетается определенное давление для обеспечения заданного клиренса.

Назначение пневматической подвески аналогично назначению обычной подвески, однако это их единственное сходство. Современная пневматическая подвеска представляет собой усовершенствованную систему с воздушным компрессором, датчиками и электронным управлением, которая имеет целый ряд преимуществ перед стандартной подвеской. Например, возможность быстрой регулировки клиренса и адаптации к различным дорожным условиям и различной загруженности транспортного средства.

Любая пневматическая система как с ручным, так и с электронным управлением, установленная любителем или специалистом, позволяет уменьшить клиренс автомобиля, придав тем самым ему отличный внешний вид, а также помогает выровнять авто при перевозке тяжелых грузов или просто улучшить комфорт при езде на «Детроитском уличном монстре».

Компоненты пневматической подвески

Первые версии пневматических подвесок были достаточно простыми. Пневматические баллоны устанавливались вместо пружинных амортизаторов. В баллон нагнеталось необходимое для определенного клиренса или условий давление с помощью внешнего компрессора через специальный клапан.

Развитие технологий привело к усложнению системы и внедрению в нее дополнительных компонентов, в том числе системы управления. На сегодняшний день набор компонентов пневматической подвески уже устоялся и слабо отличается между различными производителями. В основном пневматическая подвеска различных производителей отличается системой управления и простотой монтажа устройства на автомобиль.

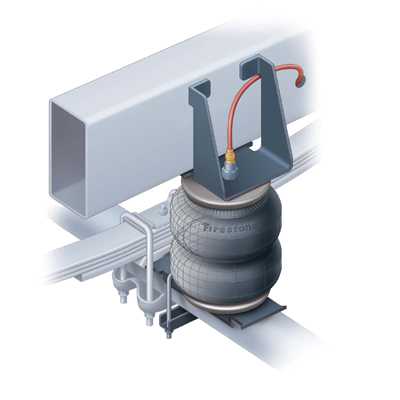

Пневмобаллоны

Со временем для пневматических баллонов стали использоваться другие материалы. В настоящее время баллоны изготавливаются из резины и полиуретана, обеспечивающих прочность и герметичность конструкции, а также стойких к воздействию химических реагентов и соли и истиранию о дорожный мусор и песок.

Пневматические баллоны бывают трех типов:

  • Двойные баллоны (double-convoluted). Пневматический баллон данного типа внешне похож на песочные часы. Данная конструкция имеет большую горизонтальную гибкость в сравнении с другими конструктивными решениями;
  • Конические баллоны (tapered sleeve). Баллоны данного типа обладают схожими характеристиками с другими разновидностями баллонов, но разработаны специально для работы в ограниченном пространстве, и имеют меньший диапазон регулировки клиренса транспортного средства;
  • Роликовые баллоны (rolling sleeve). Данная разновидность пневматических баллонов также имеет конкретное предназначение. Роликовые баллоны выбираются исходя из конкретных условий для транспортного средства, в частности с учетом заданных параметров клиренса и диапазона регулировки подвески.

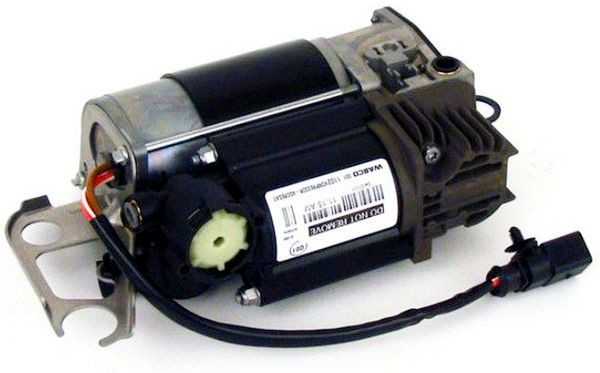

Компрессор

Большинство пневматических систем оснащаются встроенным компрессором. Компрессор представляет собой электрический насос для нагнетания воздушного давления в пневматических баллонах через пневмолинии.

Компрессор обычно устанавливается на шасси или в багажнике автомобиля. Подавляющее большинство компрессоров оснащаются осушителями. Компрессор всасывает атмосферный воздух, нагнетает давление и передает сжатый воздух в пневматические баллоны. Атмосферный воздух обычно увлажнен, а влага может повредить замкнутую систему. В осушителе используются обезвоживающие реагенты, поглощающие влагу из поступающего воздуха перед его использованием в системе.

В простых компрессорных системах давление регулируется непосредственно самим компрессором. В более сложных системах для поддержания заданного давления используются специальные накопительные емкости (ресиверы), которые также позволяют избавиться от резких перепадов давления при его изменении.

Запуск компрессора может осуществляться вручную – непосредственно водителем, автоматически – электронной системой управления, а также в комбинированном режиме.

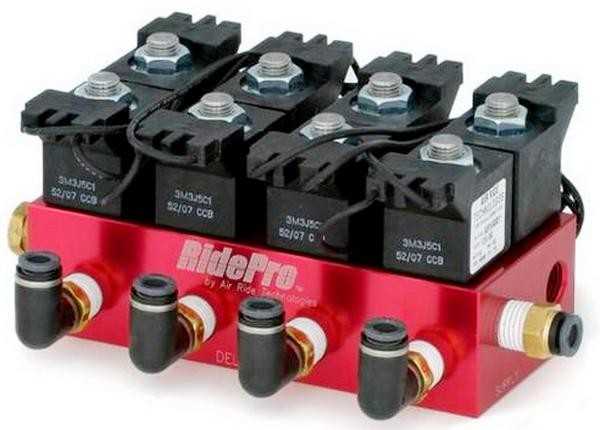

Электромагнитные клапаны и пневматические линии

Пневматическая подвеска состоит не только из пневмобаллонов. Для работы системы необходимы следующие компоненты.

Пневматические линии, по которым осуществляется передача сжатого воздуха в пневматические баллоны. Данные линии представляют собой разновидность воздушного трубопровода высокого давления и прокладываются по шасси транспортного средства. Чаще всего используются резиновые и полиуретановые трубки, однако возможен монтаж металлической линии, обеспечивающей большую надежность и имеющей лучший внешний вид.

Клапаны являются шлюзами для подачи воздуха в различные части системы. Они играют очень важную роль в управлении воздушными потоками в современной пневматической подвеске.

Первые реализации пневматических подвесок имели двухконтурную систему, то есть, пневматические баллоны были напрямую подключены к пневмолиниям, таким образом поток воздуха мог не только поступать из пневмолинии в баллон, но и наоборот, мог передаваться из баллона в пневмолинию.

При заходе транспортного средства в поворот воздух из пневмобаллона выдавливался в другой баллон через пневмолинию, в результате чего в нем нагнеталось давление. В результате транспортное средство раскачивалось, а репутация пневматической подвески была сильно подмочена.

В современных пневматических подвесках используется система клапанов, которые предотвращают перекачку воздуха. В результате управляемость транспортных средств на пневматической подвеске значительно улучшилась.

Электромагнитные клапаны используются в системах с электронным управлением для нагнетания или снижения давления в пневматических баллонах. Электронная система оценивает показания датчиков и открывает или закрывает электромагнитные клапаны для регулирования давления в баллонах в зависимости от текущих условий.

Модуль управления

Сердцем электронных систем являются электронные модули управления. Системы управления могут быть простыми в виде цифрового выключателя либо могут управляться сложным программным обеспечением, отслеживающим в реальном времени показания датчиков давления и клиренса транспортного средства.

Такой электронный модуль обрабатывает данные датчиков давления и клиренса и, при необходимости, включает или выключает компрессор. Как правило, электронная система пневматической подвески устанавливается отдельно от других электронных систем автомобиля.

Эффективность работы пневматической подвески напрямую зависит от модуля управления, поэтому именно ему уделяется особое внимание при усовершенствовании пневмосистемы.

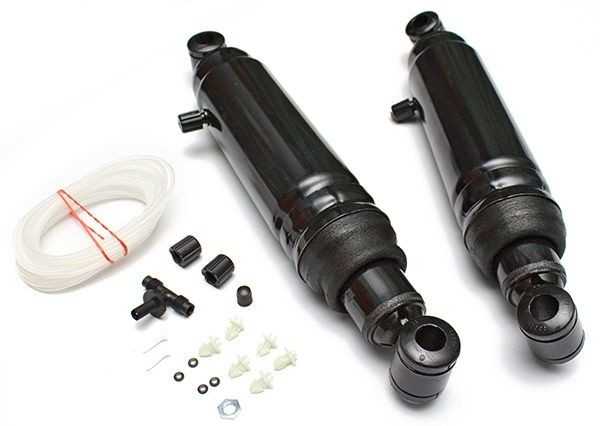

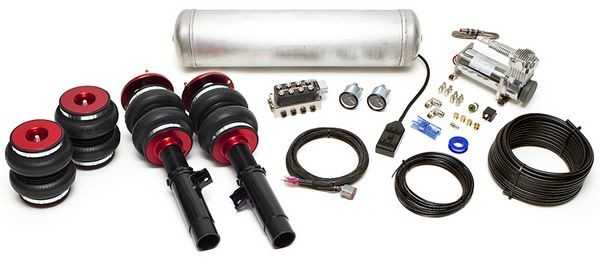

Комплекты

На серийных автомобилях устанавливаются определенные наборы амортизаторов и пружин, их замена требует времени, терпения и опыта, поскольку внесение изменений в конструкцию автомобиля может отрицательно сказаться на его управляемости и ходе. Выбор подходящей подвески может быть очень сложной задачей. Существует огромное множество производителей и компаний, предлагающих широкий выбор компонентов различного качества.

Дополнительную путаницу вносит тот факт, что наборы пневматической подвески заменяют только пружины, а пружины – лишь малая часть сложной системы подвески автомобиля. Учитывая данный факт, многие компании предлагают полные комплекты подвески, заменяющие все детали стандартной подвески – от соединительных тяг до рычагов и амортизаторов, что позволяет добиться максимальной эффективности работы пневмоподвески.

Тем не менее большинство базовых комплектов имеют в своем составе только пневмобаллоны, заменяющие обычные пружины, компрессор и пневматические линии. Многие из данных систем являются двухконтурными, то есть, после их установки наблюдается раскачивание транспортных средств при определенных условиях.

Более дорогие системы имеют в своем составе дополнительные более качественные компоненты, которые проще монтируются и улучшают устойчивость и управляемость транспортного средства.

О покупке комплекта

Приобретение комплекта не должно быть спонтанным. Покупателю необходимо сначала определиться с результатами, которые он хочет получить от системы. Владелец классического выставочного El Camino может захотеть просто занизить автомобиль для улучшения его внешнего вида, и для этого потребуется совсем другая система, чем для пикапа, перевозящего тяжелые грузы и стройматериалы.

Аналогично, требования к подвеске водителя гоночного автомобиля и водителя туристического кара также различны.

Комплекты топ-класса являются четырехконтурными и имеют в своем составе сложный модуль управления. Каждый из пневматических баллонов управляется отдельно, однако их работа как статическая, так и динамическая, синхронизируется электронным модулем. При выборе комплекта необходимо понимать разницу между системами, контролирующими давление, и системами, контролирующими клиренс.

Системы, контролирующие давление, отслеживают показания датчиков давления в пневматических баллонах. Они отлично подходят для простых задач, таких как уменьшение клиренса лоу-райдера на выставке.

Тем не менее, дополнительное использование датчиков клиренса позволяет добиться лучшей производительности системы. Системы, контролирующие клиренс, отслеживают взаимосвязь давления в баллонах с высотой посадки автомобиля. Комбинированные системы используются как в мощных автомобилях, так и для повседневных задач.

Например, для пикапа, перевозящего несколько тонн мульчи, пневматическая подвеска с комбинированной системой просто необходима.

Монтаж пневматической подвески

Компания RideTech, один из лидеров в области производства пневматических подвесок и компонентов, использовала реверсивную психологию в шутливой манере и написала на инструкции по монтажу: «Не открывать». Люди, пытающиеся установить новую систему, никогда не читают инструкций, и это является главной проблемой при монтаже.

Компания учла факт, что если что-нибудь запретить человеку, то он обязательно будет стремиться это сделать, поэтому она и написала на обложке инструкции такой шутливый призыв.

Попытка RideTech привлечь внимание к инструкции по монтажу несет определенную ценность для покупателей. Монтаж сложной системы вполне возможен для обычного человека, но для этого необходимо прочитать инструкцию и строго ей следовать.

Тем не менее, монтажом системы не рекомендуется заниматься людям, слабо знакомым с устройством автомобиля и устройством подвески либо не имеющим специальных инструментов и приспособлений для квалифицированного и безопасного выполнения работ.

По словам RideTech, монтаж системы с помощью специальных болтовых соединений займет от 12 до 15 часов для подвески и до 10 часов для компрессора и вспомогательных систем. К этим значениям необходимо добавить 5-6 часов на монтаж выравнивающей системы.

Тем не менее, правильно выполненный процесс монтажа и проверки позволит сэкономить деньги, поскольку позволит избежать быстрого износа компонентов в результате ошибок при монтаже и их соприкосновения с другими деталями автомобиля.

Пневматическая подвеска должна быть полностью герметична. Большинство проблем связаны с несоблюдением рекомендаций по проверке герметичности системы. По оценке RideTech, 90-95 процентов утечек связаны с неиспользованием подмоточного материала на резьбовых соединениях и с размещением пневмолиний в непосредственной близости с движущимися частями, что приводит к их повреждению.

Компания также рекомендует убедиться в достаточности зазоров между пневматическими баллонами и другими частями автомобиля, особенно имеющими высокую температуру (например, выхлопными трубами), для предотвращения их повреждения. Правильно установленная система легко проработает не один десяток лет.

Другим важным моментом, который необходимо учесть при монтаже, является общая регулировка системы. Большинство компаний рекомендуют менять амортизаторы автомобиля при установке на него пневматической подвески.

Амортизаторы работают в комплексе с пружинами, поэтому установка дорогостоящей пневматической системы (от 4000 долларов) без замены пружин – бесполезная трата денег. Замена является достаточно простой операцией, значительно улучшающей общую эффективность работы системы.

Несмотря на сложность конструкции, пневматическая подвеска значительно улучшает внешний вид и характеристики автомобиля (при соблюдении правил монтажа и настройки).

pnevmo-podveska.com

Пневматическая подвеска авто - устройство и установка

Пневматическая подвеска может устанавливаться практически на любой автомобиль. Она позволяет изменять высоту кузова к зависимости от типа системы вручную или автоматически. Последняя функция предусмотрена только в адаптивных системах, задача которых заключается в поддержании определённого клиренса и жёсткости амортизаторов.

В зависимости от ускорения, скорости и наклона она изменяет значение клиренса в целях формирования оптимальной аэродинамики автомобиля. Пневматика позволяет при необходимости максимально опускать центр тяжести машины, за счёт чего достигается лучшая управляемость. Единственный недостаток заключается в том, что не на каждую машину есть готовые комплекты. К сожалению, в эту категорию входят отечественные автомобили, в том числе и все модели ВАЗ.

Установка пневматической подвески на ВАЗ

Конструктивно пневматическая подвеска на ВАЗ включает следующие элементы: пневмоподушки, электромагнитные клапаны, кислородный шланг и компрессор, а также ниппеля, тройники, штуцера и т. д. Шланг можно приобрести на строительном рынке. Все остальные элементы желательно покупать в специализированных магазинах.

Пневмоподушки

Данный элемент необходимо подбирать в соответствии с разъёмами пружин. Так как готовых элементов под машины ВАЗ не выпускают, основным критерием выбора являются габариты. В противном случае подушки будут тереться об нижние рычаги, что приведёт к быстрому износу и ухудшению свойств. Оптимальными в плане соотношения цены и качества являются пневмоподушки американских и европейских производителей.

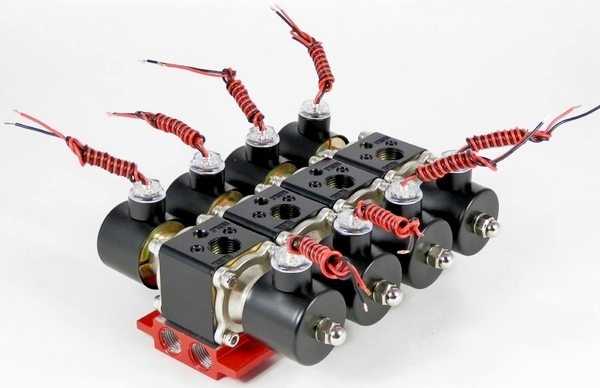

Клапаны для пневматической подушки

Специалисты рекомендуют использовать электромагнитные клапаны с номинальным напряжением 12 Вольт. При номинальном сечении в 15 мм они отлично пропускают через себя огромные объёмы воздуха. Это позволяет изменять объём воздуха в подушках максимально быстро. С такими элементами изменение просвета будет проходить в считанные секунды.

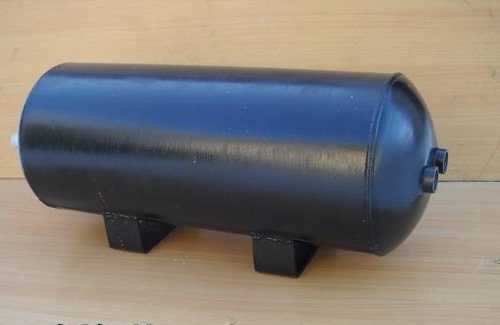

Ресивер

Ресивер представляет собой воздушный баллон, размер которого зависит от общего объёма рабочей среды пневматической подвески. Конструкции в 20 литров будет достаточно для обеспечения системы легкового автомобиля. Можно использовать ресивер от КАМАЗа. Он имеет несколько отверстий для забора/выпуска воздуха и слива конденсата. Единственные что нужно будет добавить, это П-образные опоры. Их можно вырезать из швеллера или другого подходящего элемента.

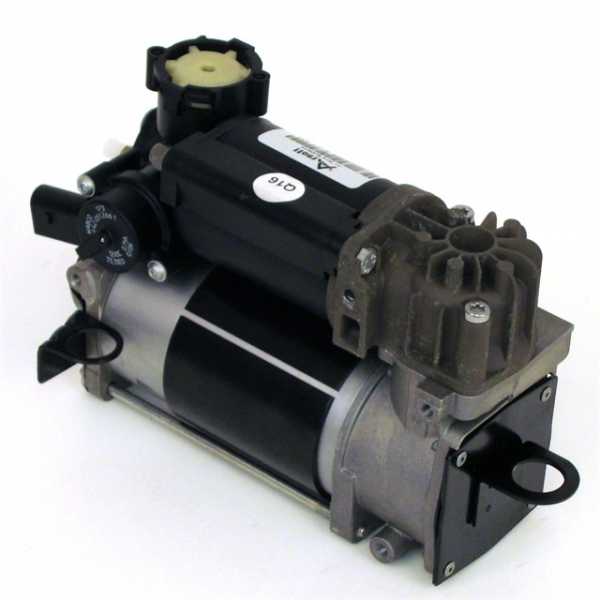

Компрессор

Этот сегмент является сердцем всей пневматической подвески. Выбирая компрессор, прежде всего, необходимо учитывать его производительность. Так как от этого будет зависеть эффективность системы. Как вариант, можно использовать модель Беркут R20. Она гораздо дешевле зарубежных экземпляров, не уступаем им по качеству и надёжности, а также отличается хорошей производительностью.

Система управления

Для изменения параметров и контроля системой подойдёт простой проводной пульт с соответствующим количеством функций. В качестве примера можно взять узел управления G1910 фирмы Gainta с 8 клавишами. Он позволяет создать полный набор необходимых опций, настраивать параметры как для всей подвески, так и для одной отдельной подушки.

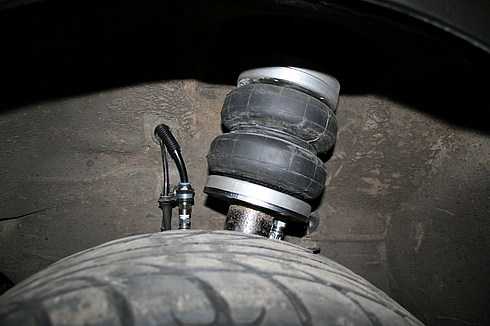

Установка пневматических подушек

Как уже писалось выше, для отечественных автомобилей нет готовых комплектов пневматики. В большей степени это связано с конструктивными особенностями. Для установки пневматической подвески своими руками в некоторых случаях необходимо изменять конструкцию. Если ваша модель позволяет установить систему без существенных изменений, это значительно облегчит всю работу. В некоторых моделях Ваз передние амортизаторы размещаются внутри пружин. Из-за этого для пневматики нужно использовать новые крепления. Для изготовления крепежа подойдут металлические пластины толщиной 3 мм. Верхнее крепление необходимо монтировать к поперечной балке, а нижнее установить на рычаг.

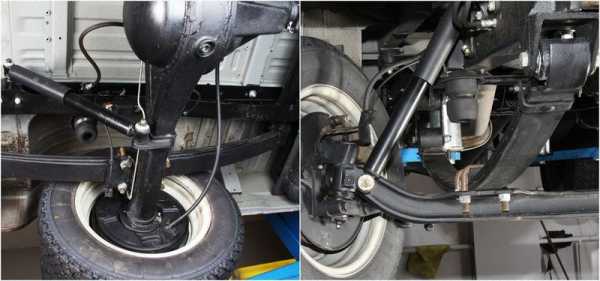

Для монтажа пневматической подушки на заднюю ось необходим уголок, толщина стали которого должна быть не меньше 4 мм. Он выступает в качестве верхней опоры. Нижнее крепление выполняется из нескольких металлических пластин с сечением от 3-4 мм. Пластины между рессорами и проставками увеличат жёсткость конструкции и повысят её надёжность.

Видео - Как сделать пневматический амортизатор ВАЗ



vipwash.ru

Типы подвесок автомобилей, устройство пневмоподвески

Те детали, механизмы и узлы, которые соединяют колеса с корпусом автомашины, называются подвеской. Надо ли говорить, что за долгое время развития и совершенствования автомобиля было изобретено и применено на практике большое количество различных способов соединения колес с корпусом. Все эти виды подвесок автомобилей различаются по виду связи между колесами, по используемому амортизирующему элементу и т.д. У каждой из них свои достоинства и недостатки, их лучше знать, чтобы полностью реализовать возможности своего авто.

О роли подвески при движении

Кроме уже обозначенной задачи по соединению колес с рамой автомобиля, подвеска решает еще и дополнительные задачи. Одна из них – снижение динамических нагрузок на кузов машины. Вибрация, тряска, удары – наверняка всем знакомы эти неприятные ощущения, возникающие при движении по кочкам или неровной дороге. Их устранение или, по крайней мере, минимизация воздействия – одна из задач, для решения которой предназначена подвеска.

Немаловажную роль играет подвеска и в режиме движения машины. От нее во многом зависит скорость и управляемость. Если она «мягкая», т.е. обеспечивает для колеса постоянный контакт с дорогой, то это позволяет осуществить лучшее торможение и разгон, но излишняя мягкость приводит к сильным кренам в поворотах и ухудшению устойчивости автомобиля.
«Жесткая» подвеска, не дающая колесам гулять из стороны в сторону, создает хороший контакт с дорогой и не позволяет машине крениться в поворотах, давая возможность прохождения поворотов с повышенной скоростью.

Все вышесказанное не охватывает всех аспектов работы подвески. Некоторые ее виды имеют преимущества в отдельных режимах движения, то в других случаях это может уже считаться недостатком. Так, подвеска, наилучшим образом работающая на бездорожье и обеспечивающая отличную проходимость, не может позволить автомобилю двигаться с высокой скоростью по хорошему покрытию.

Что входит в подвеску

Несмотря на многообразие подвесок, в их конструкции используют схожие по назначению узлы и детали. Некоторые из них кратко представлены ниже:

  • обеспечивающие упругость. К ним относятся рессоры, пружины и торсионы;
  • направляющие, определяющие перемещение колес, их связь с автомобилем и передачу боковых сил и моментов. В качестве таких деталей выступают рычаги: сдвоенные, поперечной и продольной устойчивости;
  • гасящие, противодействующие элементам упругости и устраняющие их колебания. Для этого используют амортизаторы;
  • элементы стабилизации, служащие для распределения боковой нагрузки в поворотах и уменьшения крена автомобиля. С подобными задачами справляются штанги с элементами крепления к кузову.

Основные типы подвесок автомобиля

Здесь сразу необходимо отметить, что существующие типы подвесок, используемые на самых разных транспортных средствах, можно классифицировать по нескольким признакам, но для современных легковых автомобилей общепринятым является разделение на зависимые и независимые.

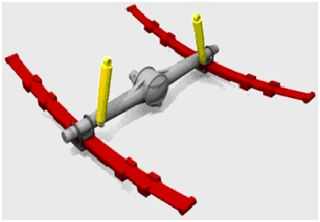

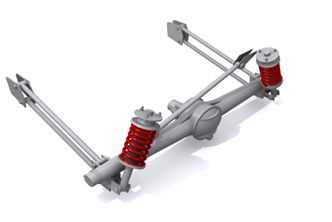

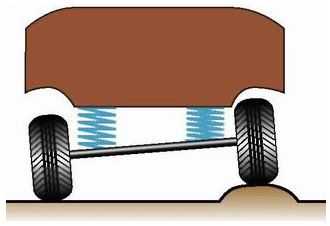

Зависимая подвеска

Она подразумевает жесткую связь между колесами. Исторически это был первый созданный тип подвески. По сути дела, она недалеко ушла от конструкции телег, когда два колеса соединялись между собой осью. Как выглядит такая подвеска, понятно из рисунка


В данном случае видно, что положение одного колеса сказывается на другом. Так, при наезде правого колеса на препятствие, изменяется положение левого, оно наклоняется влево, при этом колесо располагается под углом к поверхности, что несколько уменьшает пятно сцепления с дорогой. Такой тип подвески был характерен для автомобилей на заре их становления. Сейчас, если используется, то обычно в качестве заднего моста и на машинах повышенной проходимости.

Такая подвеска обычно бывает рессорная или пружинная. В первой из упомянутых как упругий элемент используется рессора, которая крепится к балке моста, а своими концами к раме или корпусу автомобиля. Другим типом зависимой подвески является пружинная, в которой упругим элементом служит пружина. Как выглядят рессорная (1) и пружинная (2) подвески, хорошо видно на приведенных рисунках.



Несмотря на то, что зависимая подвеска изобретена давно и считается устаревшей, она применяется до сих пор, в первую очередь на грузовых машинах и, как уже упоминалось, на внедорожниках. Ее несомненным достоинством является простота конструкции и надежность, особенно это актуально для джипов. Что пружинная, что рессорная подвески для любых автомобилей обеспечивают:
  1. постоянный клиренс, а это в условиях бездорожья является огромным плюсом и служит дополнительным фактором повышения проходимости;
  2. постоянную ширину колеи;
  3. большую артикуляцию. Под артикуляцией понимается ход переднего колеса относительно заднего, при котором заднее колесо полностью теряет контакт с дорогой (см. фото ниже). Чем позже это происходит, т.е. чем это расстояние (артикуляция) больше, тем это лучше при движении по плохой дороге;
  4. надежность, устойчивость к повреждениям;
  5. дешевизну эксплуатации;
  6. возможность проведения эффективного внедорожного тюнинга.


Из приведенных достоинств зависимой подвески, рессорная она или пружинная, следует однозначный вывод, что она прекрасно работает на бездорожье. Однако общая картина становится не такой благостной, когда бездорожье кончается, и автомобиль начинает двигаться по асфальту. В этом случае те виды недостатков, которые были безразличны на плохой дороге, становятся очевидными:
  • не самая лучшая управляемость из-за значительных подрессоренных масс при высоких скоростях движения;
  • плохая курсовая устойчивость;
  • недостаточный комфорт для легковых автомобилей.

Независимая подвеска

Это совсем другой вариант подвески, ничего общего не имеющий с уже рассмотренной зависимой. При такой конструкции между колесами нет жесткой связи. Как схематично это выглядит, можно понять из приведенного ниже рисунка


Фактически, такая подвеска означает, что колесо (каждое) крепится к кузову автомобиля отдельно и при колебании одного колеса эти изменения не передаются на другое, благодаря чему крен кузова уменьшается и повышается устойчивость. Вариантов, как такое сделать, существует множество, но все их можно разделить на основные типы: рычажные и свечные.

К последним относятся подвески МакФерсона, к первым:
  1. двухрычажные;
  2. поперечнорычажные;
  3. косорычажные;
  4. продольнорычажные.

Наиболее распространены подвеска МакФерсона и поперечнорычажная. Причиной этого являются те преимущества, которые они обеспечивают для легковых автомобилей:

  • хорошая управляемость;
  • хорошая обратная связь при рулении;
  • высокий уровень комфорта;
  • малые крены;
  • высокая скорость движения.

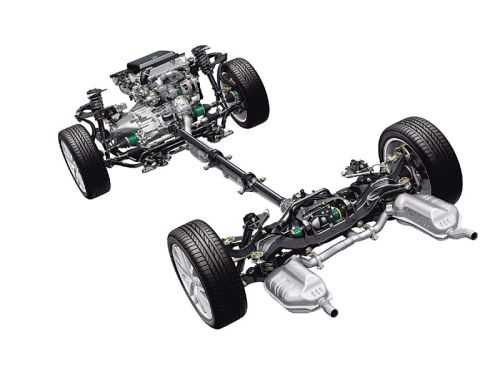

Комбинированная подвеска

Она представляет собой комбинацию двух уже описанных подвесок. Спереди ставится независимая подвеска автомобиля, сзади мост (зависимая). Является в какой-то мере компромиссом, позволяя достаточно комфортно передвигаться по асфальту, но в то же время без особых трудностей преодолевать незначительное бездорожье.

Такая комбинация хорошо подходит для кроссоверов и паркетников, обеспечивая возможность свободно двигаться по городу и заезжать в лес на пикник или проехать немного по проселочным дорогам. По своим возможностям получается нечто среднее, но для большинства обеспечивающие приемлемые условия движения.

Другие типы подвесок

Описанными выше типами подвесок далеко не исчерпывается их многообразие. Есть еще и другие, которых следует обязательно коснуться.

Торсионная

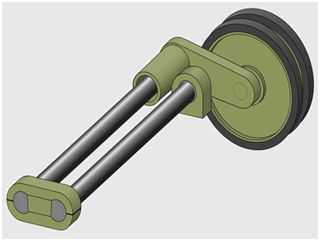

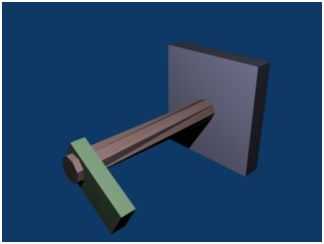

Торсионная подвеска основана на работе специального элемента – торсиона, представляющего собой металлический вал, работающий на скручивание при возникновении нагрузки. Как это происходит, должно быть понятно из приведенного рисунка. Один конец вала жестко закреплен на основании, на другой его конец прикладывается момент силы. Под действием этого момента вал скручивается. Если один конец торсиона прикрепить к колесу, а противоположный жестко к кузову автомобиля, то между ними будет образована упругая связь.


Конструктивно торсионная подвеска может быть выполнена:
  1. на двойных поперечных рычагах;
  2. на продольных рычагах;
  3. как торсионная балка (с продольными рычагами).

Если два первых исполнения можно отнести к независимой подвеске, у которой торсион используется как упругий элемент, то торсионную балку считают полузависимой, т.к. у нее перемещение одного колеса отражается на положении другого.



Приведенные рисунки позволяют лучше понять, как работают описанные разные виды подвески (на 1 – на продольных рычагах, на 2 – торсионная балка).
Торсионная подвеска достаточно широко и давно применяется в конструкции легковых автомобилей. Чаще всего она используется в роли задней подвески переднеприводных автомашин. Основное ее достоинство – долговечность, компактность и легкость регулирования в составе транспортного средства.

Активная

Это уже можно считать непременной принадлежностью современного автомобиля. В попытках найти возможный компромисс между устойчивостью, управляемостью и комфортом появилось подобное техническое решение. Вся проблема в том, что, как уже отмечалось выше, жесткая подвеска при высокой скорости обеспечивает минимальные крены, что дает хорошую управляемость и устойчивость, но недостаточный комфорт. Мягкая дает плавный ход, но приводит к раскачиванию автомобиля и, как следствие, к ухудшению управляемости и устойчивости. Для преодоления этих противоречий и создается активная подвеска.

В данном случае термин «активная» подразумевает возможность изменения параметров подвески при ее эксплуатации. Каждый разработчик автомашины идет своим путем, но уже существуют различные виды подвески, использующие:

  1. амортизаторы с изменяемой степенью демпфирования;
  2. регулируемые упругие элементы.

Независимо от конкретной реализации идеи, активная подвеска легковых автомобилей, подразумевает изменение характеристик подвески непосредственно во время движения.

Пневматическая

Пневматическая подвеска позволяет изменять высоту автомашины относительно дороги, т.е. меняется клиренс. Это используется на внедорожниках, автомобилях бизнес-класса, а также на грузовиках и полуприцепах. Устройство пневмоподвески предполагает применение пневмоупоров на каждом колесе. Сама по себе пневматическая подвеска не является каким-то отдельным видом, а служит своеобразным дополнением обычной. Она может входить в комплектацию машины, а может устанавливаться дополнительно.
Устройство пневмоподвески в самом простейшем виде состоит из таких элементов, как:

  • пневматическая стойка;
  • компрессор;
  • датчики и блок управления;
  • воздушные магистрали.

Управление такой системой может выполняться как в автоматическом, так и в ручном режиме. В последнем случае водитель сам задает необходимый дорожный просвет, а в автоматическом режиме по сигналам от датчиков в зависимости от скорости блок управления меняет клиренс автомобиля.


За всю историю развития автомобиля было разработано множество способов соединения колеса и кузова, однако лучший способ так и не найден до сих пор. Эти работы продолжаются, и их итогом являются новые варианты подвески, однако найти одну, подходящую для всех возможных режимов движения автомобиля пока не удается.
