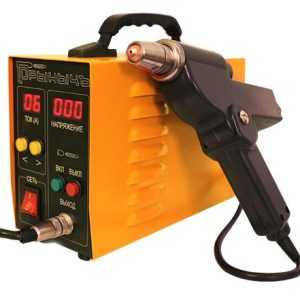

Плазменный аппарат «Горыныч» представляет собой универсальный прибор, способный резать и сваривать различные твердые материалы. Свое название устройство плазменной сварки получило по имени сказочного героя Змея-Горыныча, так как пламя от него напоминает огонь, изрыгаемый драконом.

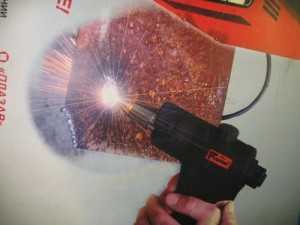

Плазменный аппарат Горыныч это…

Многофункциональная универсальная плазменная сварка «Горыныч» является генератором электродуговой низкотемпературной плазмы, получаемой посредством разогрева паров рабочей жидкости к состоянию ионизации и предназначается для термического воздействия на негорючие материалы.

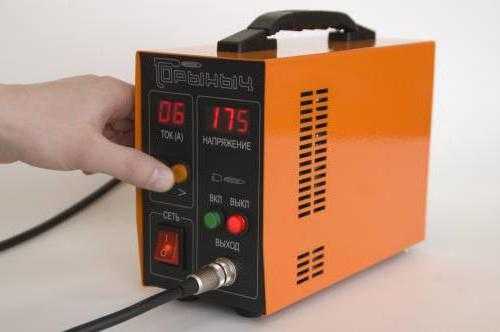

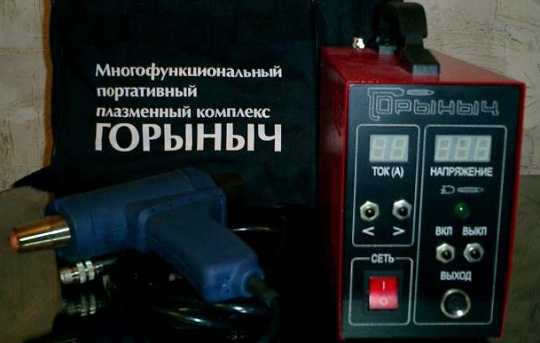

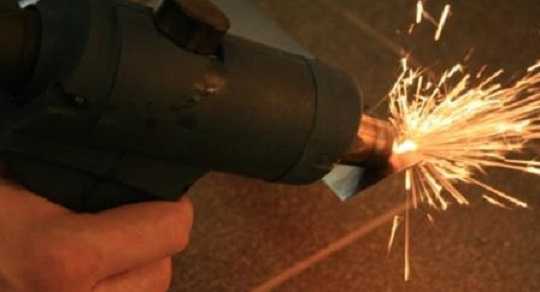

Конструктивно аппарат выполнен в виде отдельных двух блоков – генератора плазмы и блока управления с питанием. Это незаменимый и очень удобный помощник в домашнем хозяйстве, ремонте, строительстве, искусстве и в других сферах всевозможной деятельности. В плазменной сварке «Горыныч» в качестве рабочей среды для образования плазмы используется вода. Водоплазменные аппараты более компактные и более экономичные.

Принцип действия

По своим конструктивным особенностям данное устройство является классическим генератором плазмы низкой температуры. Плазму получают с помощью электрической дуги, которая возникает между катодом и анодом. Жидкость нагревается до экстремально высокой температуры и под высоким давлением превращается в узконаправленную плазменную струю.

В качестве рабочей жидкости, которая подвергается нагреву, может служить и вода, и спирт. Стоит отметить, что можно использовать лишь дистиллированную воду или раствор дистиллированной воды со спиртом (содержание спирта в 45%).

Это обстоятельство делает прибор «Горыныч» универсальным, способным работать с самыми разными материалами и выполнять различные виды работ.

Несмотря на достаточно сложный принцип работы, устройство для сварки и резки состоит из трех основных компонентов: непосредственно плазменного генератора, блока питания и системы управления.

Основные преимущества плазменного аппарата «Горыныч»

Данное устройство имеет несколько крайне важных достоинств, которые и сделали его повсеместно распространенным и практически незаменимым в целом ряде областей человеческой деятельности.

Простота

Обучится варить и резать с помощью устройства сможет любой желающий, даже если он далек от строительных и ремонтных работ. Все управление максимально упрощено, элементы контроля снабжены надписями на русском языке, а дополнительно к аппарату прилагается подробнейшая инструкция с полным описанием всех возможных работ.

Универсальность

Большинство аналогичных плазменных установок способны либо резать, либо сваривать. Очень дорогие приборы могут то и другое, и лишь «Горыныч» является по-настоящему универсальным. С его помощью можно варить, резать, использовать его как паяльную лампу, небольшой горн и даже как огнетушитель! Таким образом, покупая плазменную установку можно заменить ей целый комплекс дорогостоящих приспособлений.

Компактность и небольшой вес

К сожалению, основная масса сварочных аппаратов снабжены громоздкими и тяжелыми трансформаторами и поэтому весят десятки килограммов. Генератор плазмы, несмотря на всю свою универсальность и практичность, лишен трансформаторов, а его вес в рабочем состоянии составляет всего лишь 4,5 килограмма! Его легко можно переносить в сумке, и в багажнике автомобиля он не займет много места.

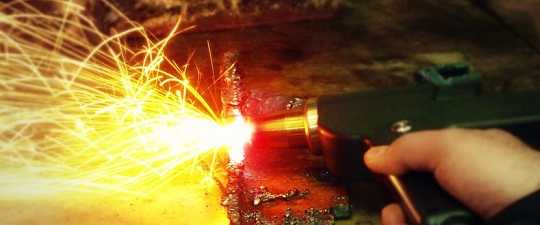

Даже если весь день работать с генератором (управляющий элемент устройства выполнен в форме пистолета), то рука не устанет.

Распространенное «питание»

В это сложно поверить, но генератор «Горыныч» запитывается от обычной розетки в 220 вольт! Не нужны трансформаторы и переходники! Обычная розетка и сварочный аппарат готов к работе. При этом, потребление энергии также минимально и составляет лишь 2,5 киловатта в час. Это рекорд для устройств такого класса!

Разновидности плазменного аппарата

Производитель делает все возможное для того, чтобы удовлетворить всех клиентов без исключения. В настоящее время выпускаются три модели, которые отличаются друг от друга по мощности.

• На 8 ампер. Самый маломощный прибор, способный резать и варить металлы толщиной до 6 миллиметров. Стоимость его также невелика.
• На 10 ампер. Устройство среднее по мощности. Справится с металлом толщиной в 8-9 миллиметров.
• На 12 ампер. Наиболее мощный из «Горынычей». Справится с легированной сталью толщиной в 11 миллиметров. Целесообразно использовать для каждодневных профессиональных работ.

Отличия плазменного генератора «Горыныч» от ближайших аналогов

1. Одним из основных отличий данного устройства от аналогичных является его высочайшая экологичность. Выделение вредных или токсичных веществ во время работы равняется нулю. Более того, во время интенсивного испарения воды воздух насыщается кислородом.
2. Следует отметить также большую рабочую емкость пистолета. Всего в него помещается порядка 100 граммов воды или спиртового раствора, и этого с избытком хватит на 20-25 минут непрерывной работы.
3. Также стоит отметить невероятную неприхотливость к уровню напряжения, которое можно подавать на прибор. Его диапазон может колебаться от 130 и до 240 Вольт и на всем диапазоне генератор способен выдавать устойчивый поток плазмы.

Какие работы можно проводить с помощью плазменного генератора «Горыныч»?

Сферы применения данного устройства очень велики и продолжают увеличиваются, так как люди находят все новое использование этому прибору. В данный момент времени применять его можно следующим образом:

• Сварка конструкционных, нержавеющих, легированных сталей, цветных металлов, а также их сплавов.
• Пайка и сварка изделий из цветных металлов.
• Резка стальных, чугунных изделий, цветных металлов, а также их сплавов.
• Пайка твердыми и мягкими припоями с высокой и низкой температурой плавления.
• Плавка металла в небольших количествах в тиглях.
• Поверхностная термическая обработка.
• Вспомогательная обработка металлов в литейном производственном процессе.
• Обработка тугоплавких материалов неорганического и органического происхождения (базальт, кварц, гранит, кварцевое стекло, бетон, мрамор, асбоцемент и другой материал).
• Воронение небольших изделий.
• Порошковое напыление изделий.
• Термическое оксидирование деталей.
• Закалка металлических деталей.
• Обработка термоусадочных материалов.
• Нанесение глазури.
• Изготовление и обработка продукции из стекла.
• Разделка стеклоткани.
• Получение химических соединений.
• Удаление окислов с металлических поверхностей.
• Очистка поверхностей термостойких изделий и различных отверстий в них от загрязнений органического и иного характера.
• Очистка поверхностей и микроотверстий от органических загрязнений в платиновых фильерах.
• Оплавление бетонных поверхностей для уменьшения гигроскопичности.
• Для ювелирных потребностей.
• При незначительных возгораниях в рабочей производственной зоне может использоваться в режиме погашенной дуги для мгновенного пожаротушения.

Как показывает многолетнее использование, плазменный генератор в хозяйстве может заменить такие приспособления, как болгарка, ручная пила, паяльная лампа, сварочный аппарат, газовая горелка и даже высокотемпературный лазерный резак.

В случае необходимости «Горыныч» можно использовать даже как достаточно яркий фонарь для освещения помещений.

Применение в художественной резке и сварке металла

Подавляющее большинство людей считают, что подобный прибор может только сварить или резать металл, но в реальности все обстоит по-другому. Если приложить к «Горынычу» немного фантазии, то с его помощью можно создавать настоящие произведения искусства.

К примеру, имея заранее приготовленные формы, можно отливать фигурки из металла, стекла или пластика. Для этого достаточно разогреть исходное вещество в тигле и залить его в форме. Обычно нагрев занимает не более 5 минут, а в случае со стеклом и пластиком все происходит еще быстрее.

Также, можно сваривать между собой металл и тем самым создавать любые абстрактные фигуры и конструкции ограничиваясь лишь своей фантазией.

Используя плазменный агрегат можно менять свойства твердотельных материалов. В качестве примера можно привести классическую гранитную плитку. Если её нагреть, то она станет на тон светлее, а ее способность впитывать воду увеличиваться на порядок. Таким образом, даже самую скользкую плитку можно превратить в шершавую и тем самым исключить возможность проскальзывания.

Технические характеристики

Устройство имеет следующие характеристики:

• Рабочее напряжение — 130 – 240 Вольт.
• Частота сети – 50-60 Герц
• КПД – около 85%
• Минимальное время работы от одной заправки – не менее 20 минут.
• Масса горелки с полной заправкой – не более одного килограмма.
• Полная масса прибора (с блоком питания) – около 4,5 килограммов.
• Габаритные размеры – 19*19*6 сантиметров.

Для стабильной и полноценной работы необходим прогрев в 2-3 минуты. За это время плазменная дуга примет стабильную форму и прогреется до нужной температуры.

Комплектация

При покупке данного прибора в его комплект входят сумка-переноска, блок питания, горелка в форме пистолета, сосуд для заправки (емкости 200 миллилитров), необходимый гаечный ключ, ЗИП в который входят запасные сопла и приспособления для их очистки. Помимо этого, в комплект поставки входит подробная инструкция по эксплуатации на бумажном носителе.

Производитель

Созданием и усовершенствованием данного устройства занимается компания ООО «АСпромт» — один из лидеров отечественного научно-технического рынка. Свою деятельность компания осуществляет с 2001 года и за это время добилась значительных успехов в производстве мобильных плазменных комплексов.

На сегодняшний день компания ООО «АСпромт» продает «Горыныч» в 11 стран мира и число заказов увеличивается год от года. Официально приобрести это устройство можно у девяти дилеров в России и в странах СНГ. Кроме продажи дилеры осуществляют сервисное и гарантийное обслуживание в случае необходимости, а также занимаются распространением сопутствующих товаров.

Расходные материалы и запасные части для плазменного комплекса «Горыныч»

Для нормального функционирования аппарата необходимо вовремя менять запасные части и покупать качественные расходные материалы. Все это можно приобрести у официальных дилеров, так как они распространяют исключительно качественны расходники, одобренные производителем.

Наиболее важным расходным материалов для плазменного генератора является катод, который необходим для формирования правильной электрической дуги. Катоды необходимо менять по мере из выгорания, благо стоят они не дорого и не пробьют дыры в бюджете даже при интенсивной работе плазменного комплекса.

Еще одним из важных расходных материалов является сопло для резки металлов и сталей. Именно от толщины сопла зависит толщина плазменного потока. В продаже имеются сопла с радиусом 1,1 миллиметр и 2,1 миллиметра.

Можно приобрести и специальные ремонтные комплекты, с помощью которых можно восстановить работоспособность «Горыныча» в самые кратчайшие сроки.

У официальных дилеров можно приобрести вентиляторы для охлаждения блока питания, различные кнопки и ручки для регулировки и переключения режимов работы устройства. В продаже имеются и корпуса горелки, опорные шайбы и пружины и резиновые кольца-прокладки.

Благодаря простоте конструкции, приобретя ремонтный комплект можно справится с починкой плазменного комплекса самостоятельно.

Где купить

Данную модель приобрести можно у производителя. Рекомендуем посмотреть также контакты фирм, торгующих плазменной техникой, на этой странице.

Советуем также ознакомиться с актуальными моделями плазменного оборудования.

Если нужны комплектующие и расходники, смотрите раздел «Комплектующие для плазмы«.



plazmen.ru

Плазменная резка водой. Использование водяного стола

11 Июля 2017

Для начала разберём, как используют воду в плазменной резке и зачем.

Способ первый. Водяной стол, лист металла находится на уровне зеркала воды либо в нескольких мм от него.

Преимущества:

• Во время резки вода бурлит и контактирует с металлом, кромкой реза, тем самым охлаждая их, следовательно, снижает термические деформации стали, уровень закалки. Окалина практически отсутствует.
• Степень сгорания активных элементов на кромке снизится, следовательно, кромка будет иметь больший блеск, свойственный стали, а так же снизится степень насыщения кромок газами, в итоге сварной шов таких кромок будет более крепким и надёжным
• Дым при этом на 95% и более будет удержан в воде. Если Ваше производство находится в жилом секторе, и за любые выбросы дыма в Ваш адрес поступают требования прекратить их, водяной стол одно из решений.

Подробнее о комплектации установок плазменной резки AMN Group водяными столами узнайте у наших специалистов 8 800 700 29

Недостатки:

• Сталь быстро покрывается поверхностной коррозией, в дальнейшем потребуется проводить тщательную пескоструйную, дробеструйную, иную механическую обработку поверхности перед покраской (организовать участок абразивной подготовки поверхности и окраски изделия порошковыми красками Вам помогут специалисты AMN Group).
• Появляется потребность в удалении воды, во время резки вода становится тёмной, масляной, кислой жидкостью и её периодически нужно менять.
• Чтобы заготовки упавшие между оребрением не приходилось искать в толще воды, под рёбрами координатного стола устанавливается мелкая сетка, которую потребуется относительно часто очищать от упавших изделий, что займёт время и снизит производительность.

Способ второй. Водяной стол, лист металла находится под водой на несколько мм (не все системы могут производить поджиг дуги под водой).

Преимущества:

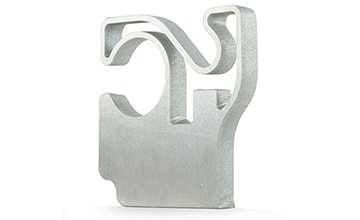

• При резке под водой улучшится качество кромок, вода ограничивает расширение дуги, тем самым снижая скос кромки. Окалина отсутствует.
• Расходные материалы будут так же меньше нагреваться, что не значительно увеличит их срок службы.
• Уровень шума будет значительно снижен, в несколько раз.

Все преимущества присущие первому варианту, присущи и второму.

Недостатки те же.

Способ третий. Использование воды в качестве защитного газа. Иными словами данный процесс называется резка в водяном тумане. В этом случае водяной стол может и не использоваться, т.к. расход воды не столь большой и её большая часть испарится.

Преимущества:

• Вода подаётся тонкой защитной пленкой, ограничивая расширение плазмы, скос (конусность) реза сводится к минимуму, плазменная дуга становится более плотной и концентрированной.
• Вдобавок, вода под действием высокой температуры превращается в пар, после чего диссоциирует на кислород и водород – это происходит очень быстро, чем более полно происходит распад пара, тем более плотной и концентрированной становится дуга. К тому же расширяясь пар имеет большую несущую массу, в большей степени выдувается расплавленный металл, следовательно окалины практически отсутствует.

Недостатки отсутствуют.

Одну из таких систем плазменной резки компания Hypertherm выпустила в начале 2017 году – XPR300 с газовой консолью VantedWaterInjection. Специалисты AMN Group имеют опыт производства портальных машин термической резки с системами XPR300 и предоставят Вам подробную техническую консультацию, предоставив индивидуальное решение Ваших производственных задач.

Подведём итоги в таблице.

Параметры сравнения по 3 бальной шкале	Резка, лист на уровне зеркала воды	Резка, лист под водой	Резка в водяном тумане VantedWaterInjection
Снижение деформации стали	2	3	3
Снижение уровня закалки кромок	2	3	3
Снижение уровня шума	1	3	2
Снижение уровня газонасыщения кромок	2	3	3
Блеск кромок реза	3	3	3
Снижение конусности кромки (скоса)	0	2	3
Снижение количества окалины	3	3	3
Количество бесспорных недостатков	3	3	0

Желаете увидеть фото и видео резки черной, нержавеющей стали или алюминия на оборудовании AMN Group, звоните 8 800 700 2931.

Наши специалисты ежедневно совершенствуют свои знания в сфере раскроя металла и его окраски, у нас Вы всегда сможете получить подробную консультацию и информацию о нашем оборудовании.

К списку новостей





amntech.ru

выбор аппарата для воздушно плазменной резки, станки и портативное оборудование

Договоримся-ка сразу. Если вас интересуют вопросы, касающиеся сварки в бытовых или кустарных условиях, то вам эту статью можно не читать. Плазменный резак – не детский сад и никоим образом не домашний инструмент. Если работы простые и разовые, можно поработать болгаркой.

Но уж если технические задачи стоят серьезные, а объемы работ огромные, то без резака для плазменной резки будет сложно. Это любимый инструмент в машиностроении всех профилей и многих других серьезных отраслях, где нужны «кройка и шитье» из металла.

Виды плазменных резаков

Все зависит от того, какие у вам планы, и где вы собираетесь работать. Дело в том, что плазморезы отличаются высокой вариативностью моделей. Они отличаются друг от друга не только эстетически, но и конструктивно: у них, к примеру, разные виды поджига электрической дуги и разные системы охлаждения.

Плазморезы могут быть переносными, могут представлять из себя целые портальные установки. Есть модели шарнирно-консольного типа, встречаются установки с приводом координатного вида. Особое место занимают аппараты с программным управлением.

Все резаки можно разделить следующим образом:

• Аппараты для работы в среде инертных и защитных газов: водорода, гелия и, конечно же, аргона.
• Резаки, функционирующие в среде окислительных газов – газов, которые насыщены кислородом.
• Резаки для работы с различными смесями.
• Для использования в стабилизаторах.
• Резаки с магнитной стабилизацией.

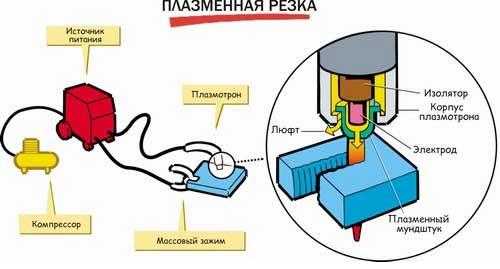

Принцип работы плазменной резки.

Классификация по виду потребляемой энергии:

• Бытовые резаки, которые подключаются к сети с напряжением 220 В.
• Профессиональные или промышленные, работающие только от сети с напряжением 380 В.

Следует учитывать, что даже бытовой плазменный резак с самыми скромными показателями мощности нужно проверить с подключением к общей сети: нагрузка сети будет очень серьезной. К тому же к резаку часто подключается компрессор для охлаждения. Его совсем немаленькую мощность также нужно учитывать при подключении.

Еще один критерий делит плазморезы ровно на две группы:

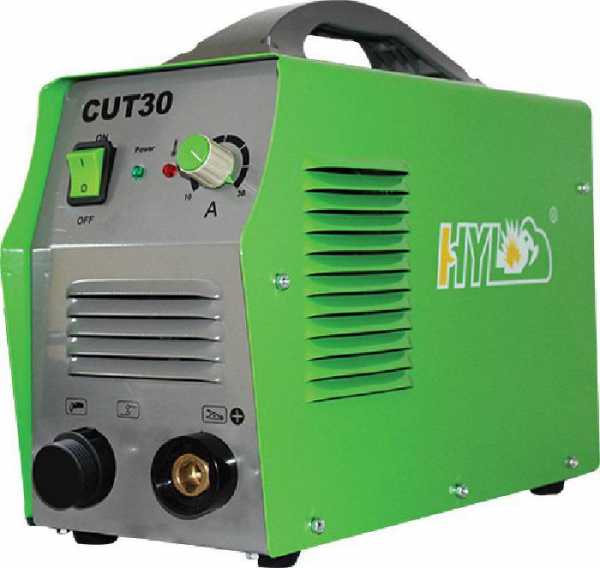

Резаки инверторного типа

отличный инструмент эконом-класса, который способен резать металл толщиной до 30-ти мм. Их используют чаще в быту и в малых мастерских. Энергопотребление у них весьма скоромное, они компактны: небольшого веса и изящных габаритов.

Большинство моделей являются переносными или ручными аппаратами. С их помощью можно работать в труднодоступных местах. Дополнительное преимущество – неплохой коэффициент полезного действия – выше на 30%.

Плазморезы трансформаторного типа

Они стоимостью подороже. Это больше походе на станок плазменной резки, как большой короб на колесиках. Режут металл с серьезной толщиной – вплоть до 80-ти мм. Они значительно тяжелее и больше по габаритам, чем инверторные.

Эти вес и размеры можно простить за большую надежность: обычно они не выходят из строя при скачках напряжения в сети, что чрезвычайно актуально для некоторых регионов. Продолжительность бесперебойного включения у этих аппаратов фантастическая – вплоть до 100%.

Это означает, что трансформаторный резак может работать весь день без перерыва. Кроме большого веса и крупных габаритов у этого вида аппаратов есть еще один недостаток: высокое потребление энергии. Как говориться, большому кораблю большое плавание.

Плазменные резаки можно разделить по виду контакта:

• Контактные, которые имеют контакт с металлом. Режут детали с толщиной не больше 18-ти мм.
• Бесконтактные, которым под силу резка металлов практически любой толщины.

Контактная плазменная резка

Это выглядит следующим образом: электрическая дуга соединяет плазмотрон и поверхность разрезаемой металлической детали, иными словами – дуга прямого действия. Вектор этой дуги всегда совмещается с потоком плазмы, выходящим из сопла под большим давлением с высокой скоростью.

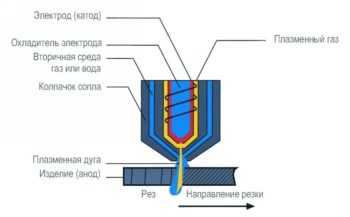

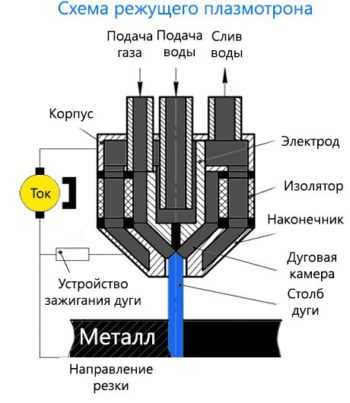

Схема режущего плазмотрона.

Раскаленный воздух представляет из себя плазму, он давит на дугу и сообщает ей режущие свойства. Если учесть высочайшую температуру на уровне 3000°С, происходит то самое механическое воздействие на металл, которое называется резкой.

Данный тип резки используется в работе с высокопроводными металлами. Преимущественно это детали с неправильными контурами, трубы, прутки, металлические полосы и уголки, различные отверстия в заготовках и т.д.

Бесконтактная плазменная резка

Здесь режущим инструментом является струя из плазмы, идущая из сопла с огромной скоростью. Что же касается дуги, то она формируется между наконечником плазмотрона и электродом.

Эта технология применяется в работе с материалами, которые плохо проводят ток. Это неметаллы, к примеру, камень.

Еще один принцип классификации резаков на аппараты ручной или машинной резки.

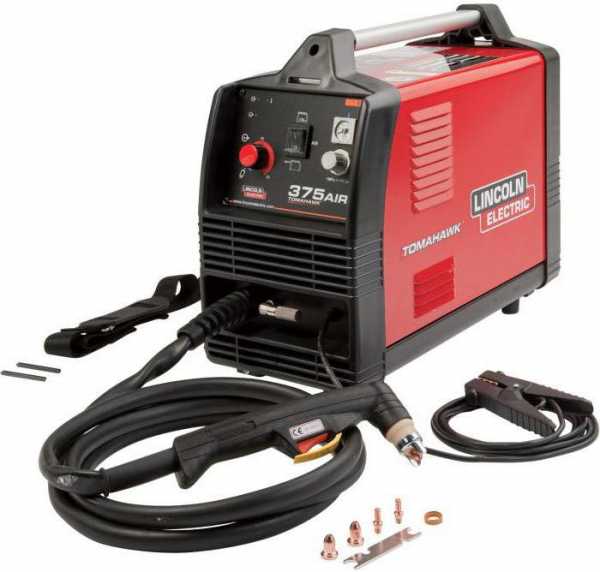

Ручные воздушно-плазменные резаки

Это самые демократичные модели и по цепне, и по сфере применения. Нельзя сказать, что они стали эдакими домашними котиками для резки новогодней фольги, но в автомастерских, к примеру, они стали широко использоваться для резки деталей самого разного калибра.

Производительность у них не бог весть какая прежде всего потому, что резак находится в руках у оператора, которому приходится держать его на весу и вести по линии разреза. Понятно, что об идеальной точности и ровности разреза говорить не приходится.

Чтобы исправить это, можно использовать специальный упор. Этот упор размещают на сопле, придавливают к поверхности заготовки и таким образом ведут резак по линии разреза.

Стоимость ручного плазменного резака зависит от их функциональных возможностей, включая применяемую силу тока и максимальную толщину металла, которую можно будет с их помощью разрезать.

На рынке появились чрезвычайно интересные универсальные модели, с помощью которых можно как резать, так и варить металлические детали. Стоят они недешево, но вполне приемлемо: около 500 USD. Заметить такие модели можно с помощью маркировки.

Аппараты плазменной резки машинного типа

Данные модели практически всегда снабжены программным обеспечением, благодаря которому участие оператора из процесса исключено. Понятно, что сразу же повышаются производительность и общая эффективность работы аппарата. Ну а главная фишка – идеальная точность резки.

Дополнительный бонус от машинного резака – отсутствие какой-либо необходимости обрабатывать края после резки, они и так идеальные.

Для начала работы вводится схема, по которой будет произведена любая форма или фигура резки.

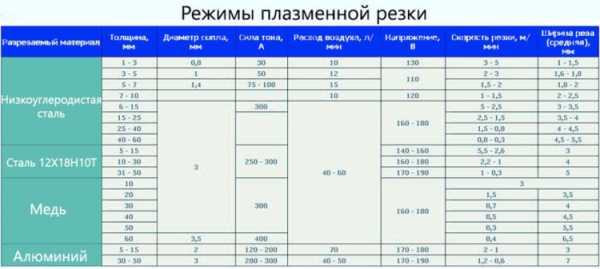

Режимы плазменной резки.

Стоимость машинных устройств на несколько порядков выше, чем у ручных аппаратов плазменной резки. Данные аппараты состоят из мощных трансформаторов и технического стола в виде ровной поверхности с направляющими.

Цена зависит от комплектующих, габаритов и функциональности программного обеспечения. Так или иначе стоимость любой машинной модели будет находиться в диапазоне 3000 – 20000 USD.

Водно-плазменные резаки

Помимо аппаратов воздушно-плазменной резки существуют и модели водно-плазменного типа. В этом случае вода играет роль охладителя, а плазму образует не воздух, а водяной пар.

Устройства воздушно-плазменной резки – отличная опция благодаря низкой цене и компактности, но у них есть существенный недостаток – ограничения в толщине разрезаемого металла, этот лимит составляет всего 80 мм.

А вот мощность водно-плазменных резаков намного выше, и поэтому позволяет работать с массивными деталями. Если говорить о пресловутой стоимости, то да, эти модели дороже.

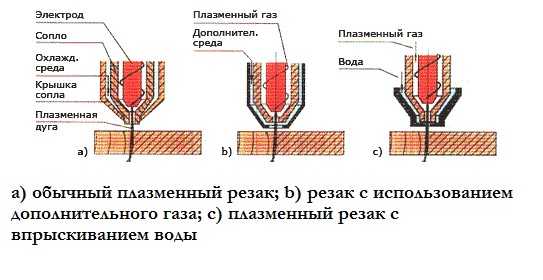

Принцип работы у них совсем другой. Вместо воздуха под давлением используется водяной пар. При таком раскладе не нужен компрессор для воздуха, не нужны баллоны с газом – водяной пар отлично справляется со всеми задачами самостоятельно.

Дело в том, что по консистенции водяной пар значительно более вязкий, чем воздух. В результате этой «счастливой» вязкости водяного пара нужно намного меньше.

При прохождении через плазмотрон электрической дуги в него подается вода, которая мгновенно начинает испаряться. Пар ионизируется под действием загоревшейся электрической дуги и рабочей жидкости, которая поднимает катод полюса с минусом от катода полюса сопла с плюсом.

Одна из самых известных моделей водно-плазменного типа – аппарат «Горыныч» со стоимость примерно 800 USD.

Физика процесса плазменной резки

Чтобы аппарат плазменной резки работал, нужны всего лишь воздух и электрическая энергия. На режущую часть аппарата подается ток с высокой частотой. В результате в плазмотроне формируется дуга с очень высокой температурой: около 8000°С.

Разновидности плазменных резаков.

Туда же, в плазмотрон, поступает и проходит через раскаленную дугу воздух в сжатом состоянии, который впоследствии ионизируется. В результате этот воздух становится отличным проводником тока, он становится той самой плазмой.

Плазма под большим давлением выходит из сопла и разогревает металлическую деталь до начала плавления. Расплавленный металл частицами выдувается воздухом, выходящим из сопла под большим давлением. Это и есть та самая резка металла.

Скорость потока плазмы зависит от расхода воздуха: если его увеличить, скорость потока плазмы повысится. При силе переменного тока в 250 А скорость плазменного потока составляет примерно 800 м/сек.

Как устроен аппарат плазменной резки?

Главные элементы аппаратов плазменной резки металла – плазмотрон, источник электропитания и так называемый кабель-шланговый пакет для соединения с компрессором. В качестве источника питания могут быть использованы инвертор или трансформатор.

Плазмотрон

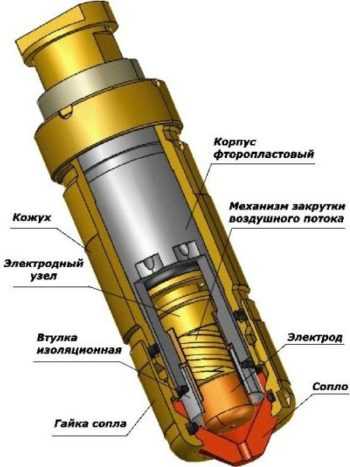

Это главная часть аппарата плазменной резки. В свою очередь, он состоит из сопла, электрода и изолятора. По своей форме это корпус с камерой цилиндрической формы и малым выходным каналом, в котором формируется дуга. Электрод находится с тыла камеры, его функция – возбуждение дуги.

Электроды

Это специальные расходники, сделанные именно для резки металла. Чаще их производят из циркония, тория или гафния. Самые распространенные – из гафния.

С бериллием и торием нужно быть поосторожнее – эти элементы обладают радиоактивным компонентом.

Все эти элементы отличаются тем, что на их поверхности формируются оксиды с тугоплавкими свойствами. Эти оксиды как раз и защищают электрод от разрушения.

Розжиг или возбуждение дуги напрямую между электродом и металлической заготовкой произвести сразу трудно. Поэтому первым делом разжигается промежуточная дуга между электродом и плазмотроном. Затем воздух под давлением проходит чрез дугу, ионизируясь и нагреваясь.

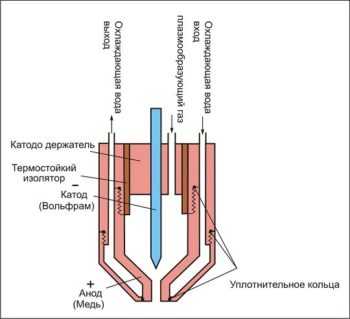

Схема устройства плазменного резака.

В итоге объем этого воздуха повышается в объеме во много раз, он превращается в поток плазмы. Плазма вырывается из суженого конца сопла с огромной скоростью и высочайшей температурой вплоть до 30000°С.

Такому потоку все по силам, в дополнение ко всему он обладает очень высокой теплопроводностью – практически такой же, как у металла заготовки, которую нужно резать.

Настоящая дуга – та самая, которая нужна, формируется при выходе плазмы из сопла плазмотрона. Теперь именно эта рабочая дуга является главным режущим фактором.

Сопло плазмотрона

Различается по диаметру, от которого будут зависеть функциональные возможности всего аппарата. Прежде всего эта зависимость касается объема ионизированного воздуха, выходящего из сопла: именно им обусловлены главные характеристики резака – скорости работы и охлаждения, ширина шага реза.

Чаще встречаются сопла с малым диаметром, не превышающим 3-х мм. Зато длина сопла больше – около 10-ти мм.

Защитные газы

Прежде всего эти газы образуют плазму, их даже называют плазмообразующими. Такие газы используются только в мощных промышленных аппаратах для резки толстых металлов. Чаще это гелий, аргон, азот и их различные смеси. Кстати, кислород сам по себе также является защитным и плазмообразующим газом. Он используется в резаках небольшой мощности для резки металлов не толще 50-ти мм.

В плазмотроне расходными материалами являются сопло и электроды. Их нужно менять в положенных сроки.

Преимущества метода плазменной резки

Плюсы этих устройств нужно хорошо знать, равно как и минусы, без которых не обходится ни одно техническое приспособление.

Прежде всего помним, что скромные бытовые задачи по резке металла вполне можно реализовать с помощью обычной болгарки и не заморачиваться с дорогим и непростым плазменным оборудованием.

Плазменный резак обладает следующими положительными свойствам:

• Высокая скорость рабочего процесса. Если сравнить ее с газовой горелкой, то скорость резки выше в шесть раз. Быстрее в природе только лазерная резка.
• Большая толщина металла, который он способен резать в отличие от болгарки.
• Плазменному резаку под силу любой тип металла. Для этого важно знать и верно выставлять необходимые режимы согласно спецификациям.
• Непродолжительные и несложные подготовительные работы. Не нужна зачистка поверхностей.
• Уникальная точность и ровность среза. Нет никаких наплывов, не нужны специальные упоры.
• Отсутствие каких-либо дефектов и деформаций металла благодаря невысокой температуре общего нагрева.
• Способность аппарата производить срезы любой формы, включая фигурные.
• Высокая безопасность процесса: нет баллонов с газом.

Чертеж устройства плазменного резака.

Недостатки плазменного резака:

• Высокая стоимость аппарата.
• Нет возможности резки одновременно несколькими резаками.
• Строгие требования к положению инструмента: плазма должна быть строго перпендикулярной поверхности заготовки. Сегодня выпускаются продвинутые аппараты, способные работать под углом от 20-ти до 50-ти градусов, но они еще дороже.
• Ограничение толщины разрезаемого металла – примерно до 10-ти с. В сравнении кислородная горелка режет металл толщиной в полметра.

При всех, казалось бы, значительных минусах плазморезы очень популярны. В небольших мастерских работают ручными моделями, которых предлагается на рынке огромное множество. Сегодня плазменная резка перестала быть недоступным элитарным методом работы.

Плазменный резак своими руками

Сразу заметим, что плазменной резки не обязательно быть профессиональным сварщиком, опыт в сварке здесь не нужен. Если вы задумали сделать такой аппарат своими руками, примите к сведению, что у вас появится возможность идеально резать кроме металла другие материалы: пластик, дерево, керамику и пр.

Плазменный резак – дорогое удовольствие даже в виде самых простых ручных моделей, поэтому сделать самодельный аппарат имеет смысл: овчинка выделки стоит.

Единственное, что нужно купить – это источник питания и сопло. Если вы все сделаете правильно, ваш аппарат не будет уступать заводским экземплярам по своим рабочим качествам.

Для образования плазмы нужен воздух, а для системы охлаждения нужна вода или тосол, которые заливаются в специальную емкость.

Стержень нужно брать вольфрамовый., с его помощью будет формироваться электрическая дуга. Все комплектующие всегда имеются в хозяйственных магазинах. Собрав все необходимое оборудование для плазменной резки металла, аппарат производится по схемам, которые представлены в сети в большом количестве.

Какой резак выбрать

Начнем с факта, известного любому сварщику, который распространяется и на плазменную резку: чем выше сила тока, тем выше скорость рабочего процесса. Есть и другие параметры, которые следует учитывать при выборе инструмента для своей работы.

Толщина и тип металла – один из главных критериев. В сети можно найти множество табличного материала с техническими характеристиками плазменных резаков в зависимости от них. К примеру, чтобы с успехом резать медный лист толщиной в 2 мм, вам понадобится устройство с допустимой силой тока в 12 А.

Важным правилом является обязательный «запас» силы тока: покупать резак помощнее, чем указывается в таблицах. Дело в том, что табличные параметры – это максимальные цифры, с этими значениями аппарат может работать лишь непродолжительное время.

Схема работы плазменного резака.

Грамотнее всего выбор по трем критериям: скорости рабочего процесса, времени резки и мощности.

• Нужная рабочая мощность определяется с учетом толщины планируемого металла и его вида. К примеру, мощность в 90А позволит резать металл толщиной до 30-ти мм.
• Если металл толще, нужно выбирать резак с мощностью в диапазоне 80 – 180А.
• Диаметр сопла и выбор типа потока всегда зависит от типа разрезаемого металла.
• Важными параметрами выбора станка плазменного резака являются также номинальное первичное напряжение и сила тока.
• Нужно решить, какой тип аппарата вам нужен – универсальный или специального назначения.
• Проверка адекватности аппарата к электрической сети обязательна: можно ли его подключать к общей сети или нужна профессиональная с другим напряжением. Аппараты попроще работают только при 220 или 380В, фазы питания могут быть одно- и трехфазными.
• Скорость резки металла измеряется в см/мин.
• Еще один важный и показательный критерий – способность резака работать непрерывно в течение долгого времени, иными словами – продолжительность работы без перерыва. Если она указана как 50%, это значит, что аппарат после 5-ти минут непрерывной резки должен быть выключенным также 5 минут.

Полезные советы по покупке и уходу

Особенности выбора и ухода за резаком:

1. Если есть выбор, всегда останавливайтесь на тех моделях, у которых есть евроразъем.
   В этих моделях не будет никаких проблем с подключением или удлинением кабель-шлангового пакета и других элементов между собой.
2. На расходных материалах не экономим.
   Только качественные будут работать на идеальный рез и долговечность резака. Быстрее всего изнашиваются сопло и катод, следовательно, за стоянием этих элементов нужно следить с особой тщательностью.
3. Резак – это резак, поэтому правила безопасности в данном случае имеют железобетонный характер.
   Нужно иметь защитный щиток, специальные очки. Имейте в виду, что плазменная резка – это брызги расплавленного металла. Поэтому вам не помешают и перчатки, и даже защитная обувь.
4. Работа на максимальной мощности предопределяет последующую остановку в работе.
   Одна из важнейших технических характеристик станков плазменной резки металла – продолжительность их работы без перерыва.
5. Если в вашем доме старая проводка, обязательно проверьте, как «подружится» ваш новый резак с вашей старой сетью.
   Скорее всего, дружбы не выйдет, это нужно принять во внимание.

tutsvarka.ru

Плазмотрон с водяным охлаждением (плазморез на воде)

Плазмотрон с водяным охлаждением является наиболее распространенным приспособлением для плазменной резки. Теплоемкость воды по сравнению с воздухом или газами намного выше и ее применение в качестве охладителя гораздо эффективнее. Поэтому если вы еще не выбрали оборудование, оптимальным решением будет купить плазморез водяной.

Зачем нужно охлаждение оборудования?

Каждое устройство плазменной резки оборудовано системой охлаждения. Она позволяет предотвратить нагревание и расплавление основных элементов оборудования под воздействием высокотемпературной дуги. Так, аппараты небольшой мощности (с рабочим током до 100 А) могут охлаждаться воздухом, но при более высоких параметрах обязательно применение охлаждающей жидкости.

Основные источники тепла в системе плазмореза на воде или любом другом охлаждающем агенте:

1. Силовые кабели в шланг-пакете – они проводят большое количество тока, а их сечение относительно небольшое. Поэтому провода выделяют просто огромное количество тепла, которое необходимо отводить для предупреждения расплавления.
2. Электрод – с его поверхностью соединяется плазменная дуга. В результате на небольшую металлическую часть воздействует большое количество энергии. Поэтому по задней стороне электрода непрерывно циркулирует охлаждающая жидкость.

Также высоким тепловым нагрузкам подвержены сопло и другие детали плазменного резака на воде. Поэтому правильная работа охлаждающей системы является гарантией более продолжительного эксплуатационного ресурса основных расходных элементов оборудования.

Как охлаждается плазменный резак?

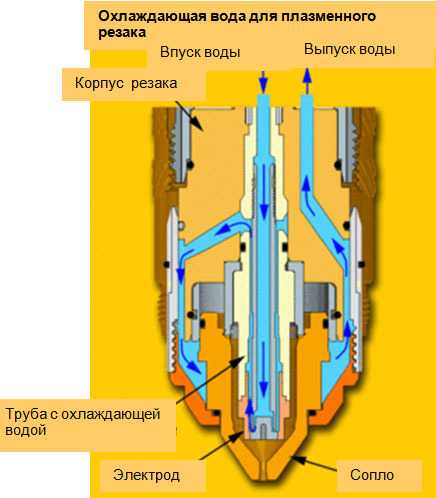

Изначально жидкость внутри плазмотрона с водяным охлаждением контактирует с электродом. Отверстие малого диаметра для потока охладителя способствует высокой скорости его протекания по задней стенке электрода, а значит и более эффективному отведению теплоты.

Затем хладагент протекает обратно в корпус резака и через другой канал к соплу. После жидкость возвращается в охлаждающее устройство. Принципиальная схема этого процесса представлена ниже:

Компания «ПУРМ» является производителем надежных в эксплуатации водяных плазморезов. У нас вы можете подобрать и купить подходящее по цене и рабочим характеристикам устройство с эффективной охлаждающей системой.



www.purm.ru

Инверторный плазменный сварочный аппарат: резак, плазморез, какой лучше

Главная страница » Плазменная сварка » Оборудование » Аппараты плазменной сварки » Инверторные плазменные сварочные аппараты: что это, плюсы и минусы, какие бывают

В настоящее время альтернативой обычному электросварочному аппарату стал инвертор плазменной сварки и резки.

Ранее это устройство активно использовалось только в промышленности, однако с каждым днем оно все более часто находит свое применение и в бытовой сфере.

Этот факт и обусловил актуальность данной статьи, в которой будут рассмотрены инверторные сварочные аппараты как тип, охарактеризованы их основные виды, а также проанализированы преимущества и недостатки этого многофункционального устройства.

Инверторный плазменный сварочный аппарат – что это такое

Сварочный аппарат плазменного типа – устройство, имеющее сравнительно небольшой размер и потребляющее минимальное количество электроэнергии. При помощи плазменного инвертора осуществляется соединение и резка черных и цветных металлов.

Принцип его работы заключается в том, что при помощи электрических разрядов специальная смесь (аргон, азот, воздух или водород) превращается в плазму, максимальная температура которой колеблется в промежутке от 6 до 7 тысяч градусов (оценки температуры у разных производителей расходятся, да и не особо это важно для конечного потребителя в большинстве случаев).

Это приспособление состоит из плазмотрона (резака) и источника питания (в данном контексте, мы говорим об инверторе). Плазмотрон инвертора, в зависимости от функционального назначения установки, может быть прямого и косвенного действия. Сварочный аппарат с плазмотроном прямого действия используется при необходимости генерации дуги, а механизм косвенного действия активно применяют в случаях, когда требуется генерация струи плазмы.

После окончания работы плазмотрон нуждается в охлаждении, поскольку образуемая им плазма достигает очень высоких температур. В зависимости от способа охлаждения плазмотрона сварочные аппараты подразделяются на охлаждаемые при помощи воздуха и воды. Первый вид наиболее выгоден с финансовой точки зрения, а второй – максимально эффективен, но сложен в использовании.

К сведению! Инвертор плазменной резки можно противопоставить с плазменным выпрямителем, друг от друга эти устройства имеют ряд отличий:

1. Аппарат для сварки превращает переменный электрический ток в постоянный, а затем снова возвращает его в прежнее состояние, в то время как выпрямитель работает лишь с переменным током.
2. Инвертор потребляет в два раза меньше электроэнергии.
3. Выпрямитель имеет силовой трансформатор, которого в сварочном аппарате нет.
4. Размер и вес инвертора гораздо ниже.

Инвертор плазменной резки: плюсы и минусы

Как и любой другой сварочный аппарат, плазменный инвертор имеет свои достоинства и недостатки, в сравнении с устройствами для газовой, электродуговой, электрошлаковой, лазерной и другими видами сварки.

Достоинства инвертора плазменной резки

1. Имеет высокую эффективность нагрева металла, в отличие от газовой сварки, в процессе которой этого добиться практически невозможно.
2. Может сваривать максимально толстые детали (это свойство, кроме плазменного, обеспечивает только аппарат для электрошлаковой сварки, в то время как все остальные устройства имеют ограничения в объеме деталей, с которыми работают).
3. Способен работать со всеми видами металлов и даже с неметаллическими веществами, чего не может гарантировать больше ни один сварочный аппарат.
4. Обладает небольшим размером, надежен и максимально прост в использовании.

Недостатки плазменного сварочного аппарата

1. Отличается высокой стоимостью, в отличие от устройства для газовой сварки, приобретение которого не ударит по кошельку среднестатистическому пользователю.
2. Характеризуется инфракрасным и ультрафиолетовым излучением, а также насыщением воздуха вредными ионами, в противовес абсолютно безопасной лазерной сварке.
3. В процессе работы выделяет вредные пары металлов, в противоположность агрегату для холодной сварки.

Где применяются

Плазменный сварочный аппарат многофункционален, в силу чего нашел свое применение во многих сферах деятельности. Его используют:

• В процессе термической обработки стали и других металлов.
• При соединении (сварке и пайке) или резке черных и цветных металлов.
• В процедуре воронения стали.
• Для резки плитки, стекла, бетона и прочих материалов.

Видео

Вот, к примеру резка керамической плитки Мультиплазом 3500:

К сожалению, из-за высокой стоимости этого устройства, его приобретение может себе позволить далеко не каждое предприятие.

Популярные производители и модели

Наиболее популярными производителями инверторных сварочных механизмов плазменного типа являются компании Горыныч, Плазариум и Мультиплаз. Какой лучше, судить конечным пользователям, вы можете перейти по ссылкам в тексте ниже, чтобы ознакомиться с отзывами по конкретным моделям.

Основной особенностью модели компании-производителя Горыныч является тот факт, что в качестве смеси, используемой для образования плазмы, в ней применяется вода в чистом виде или в смешении со спиртом.

Это свойство становится препятствием для образования коррозии. Работать такой аппарат может как от сети, так и от генератора.

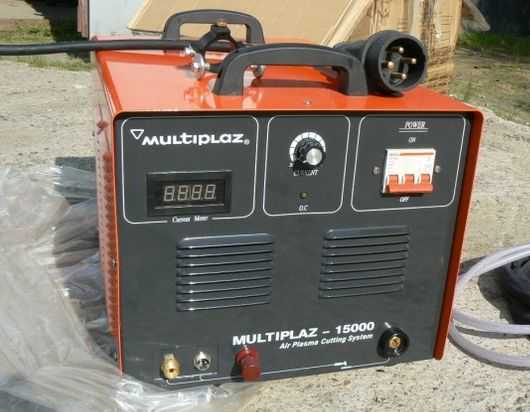

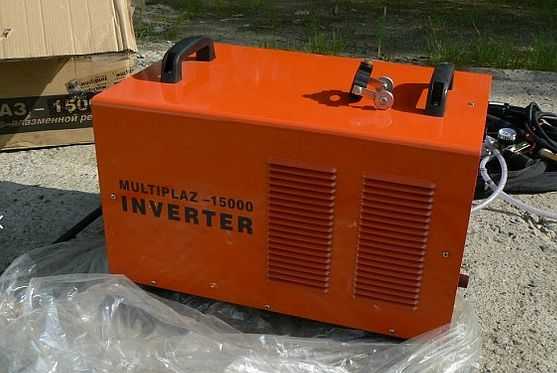

Принцип работы устройства фирмы Мультиплаз схож с предыдущим. Еще одним достоинством этого инвертора является компактный размер, ведь вес его «младших моделей» (подробности см. по ссылке) не превышает шести килограмм. Кроме того, такой сварочный аппарат, в отличие от своих аналогов, в процессе работы практически не выделяет вредных веществ.

Компания Плазариум не разрабатывает таких мощных устройств, как ее конкуренты. Соответственно, цены на ее продукцию гораздо ниже. Однако характерным нововведением моделей этой фирмы является наличие на аппаратах специальных датчиков, помогающих регулировать температуру сварки, чтобы избежать поломки вследствие перегрева.



plazmen.ru

Плазменная резка деталей под слоем воды – Плазменная и газовая резка.

Вот такая есть статья:

Резка на Воде или Под Водой – Водяные столы очень полезны для снижения уровня излучения и выброса дымов и аэрозолей в цех. Некоторые из клиентов предпочитают водяные столы сухим, поскольку они не требуют удаления нагретой смеси газов с дымом и взвесью из цеха и выброса его на улицу или очистки.



Резка на воде или под водой не рекомендована для процессов высокоточной резки. Если использовать любую систему для высокоточной резки для этого приложения, то качество резки будет снижено.



Касание листа водой снизу или положение когда лист под водой приводит к появлению мгновенного охлаждения и закалке. Окалина, стекающей из зоны реза будет быстро затвердевать в холодной воде и приставать к нижней стороне листа. Такое же образование шлаков может произойти если поверхность воды не касалась пластины, но была достаточно близко для всплесков которые вмешивались в истечение шлаков выходящих из зоны реза. В некоторых крайних случаях, всплеск может погасить плазменную дугу. Поток шлака значителен, и будет вызывать появление брызг на любом водяном столе. Кроме того, давление потока защитного газа во многих процессах составляет 6,9 бар, так что сам защитный газ будет образовывать турбулентность и брызги, если уровень воды находится близко к нижней поверхности листа. В том случае если уровень воды достаточно низок чтобы исключить риск всплеска, около 150 мм, то это слишком далеко от листа, и требуемая от стола функция захвата дыма и снижения излучения выполняться не будет.



Подводная плазменная резка с плазматроном XT будет требовать снижение скорости резки примерно на 30% по сравнению с табличными данными по резке на сухом столе. Уровень воды должен быть установлен так, что вода должна покрывать лист но не подниматься выше чем половина защитного колпака плазматрона. Плазменная резка под водой не позволит достичь качества высокоточной плазменной резки.

—————–

Резка без всего:

Резка на воде:

Резка под водой:

Изменено 9 июля 2013 пользователем KonstDem

www.chipmaker.ru

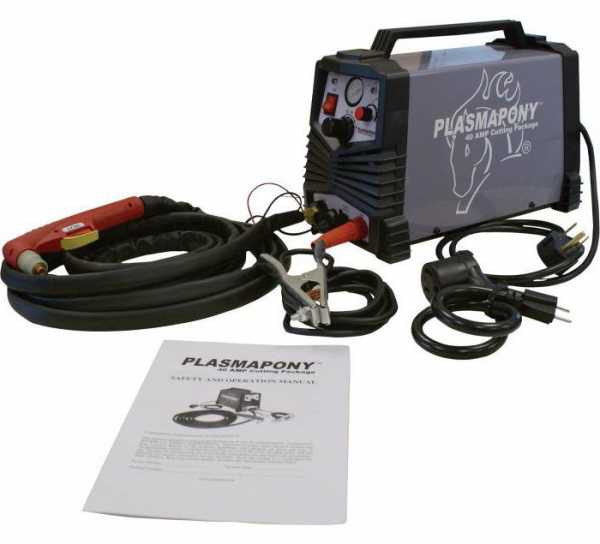

Аппарат для плазменной резки и сварки: лучшие модели

Плазменные аппараты сварки, резки, пайки приобрели обширное распространение за счет обеспечения возможности выполнения задач с высокой эффективностью в короткие сроки. При помощи них можно работать практически с любым металлом и электропроводящими материалами.

Аппарат для плазменной резки и сварки: описание

Резка происходит путем плавления и смешения металла с высокотемпературной плазмой, которая создается электрической дугой из инертного вещества. Так, в устройстве атмосферный ионизированный воздух направляется через отверстие в горелке под давлением в необходимом количестве и переводится в состояние плазмы.

Итоговый результат и эффективность могут быть улучшены при использовании нескольких видов инертного газа, что особенно актуально для цветных металлов. Именно поэтому стоит проявить внимательность при подборе устройств и учесть все параметры.

Выбор

Аппарат для плазменной резки и сварки подходит для обработки тугоплавких, цветных металлов (алюминия, меди), черного метала (чугун, нержавеющая сталь и варианты с различным легированием), а также других типов материалов. Сегодня в магазинах представлен обширный ассортимент инструментов, для выбора оптимального варианта необходимо определиться с имеющимися задачами и условиями эксплуатации. После этого производится выбор из подходящих моделей.

Главным критерием являются материалы, с которыми может работать устройство. Рекомендуется выбирать агрегат с широким набором функций и возможностью резки различных металлов. При этом нужно отметить, что стоимость напрямую зависит от функционала и известности марки. Также нужно обратить внимание на размеры толщины резки. Чаще всего данный параметр указывается для листов из стали, реже всего можно встретить обозначение для нержавейки. По этой информации можно понять возможности резки различных вариантов.

Поджиг дуги

Все модели объединены идентичной схемой работы и общим конструктивным исполнением, при этом данные параметры одинаковы у любых изготовителей. Различие заключается в способе поджига дуги, здесь возможны следующие варианты:

• Включение пилотной дуги возбуждает плоскость основного элемента. То есть вначале приводится в действие пилотная дуга с низкой мощностью, которая находится на дополнительном контуре плазмотрона. При помощи сжатого воздуха образуется дуга, она замыкается на плоскости материала, тем самым формируя главную дугу. Аппарат для плазменной резки и сварки с подобным методом поджига является оптимальным вариантом для работ с металлической обрешеткой и сеткой.
• Возбуждение с высокой частотностью. В этом случае формирование дуги происходит только при условии электрического разряда между головкой плазмотрона и листом материала. Такая методика сегодня является наиболее распространенной.
• Контактный поджиг. Дуга возникает при соприкосновении с заготовкой. Чаще всего можно встретить на приспособлениях бюджетной категории, отличающихся небольшой силой тока. Они характеризуются быстрым износом сопла плазматрона и других его деталей. В настоящее время изготовители все чаще устанавливают другие варианты поджига.

Принимая в расчет информацию, указанную выше, будет проще определиться с желаемой моделью и не ошибиться с имеющимися свойствами.

Преимущества и недостатки

Аппарат для плазменной резки и сварки, фото которого представлено выше, обладает множеством положительных сторон, среди которых стоит отметить следующие:

• Качество резки характеризуется высокой точностью и аккуратностью. Даже при наличии небольшого опыта соответствующих работ легко предотвратить такие недочеты, как наплывы и грат на обрабатываемых поверхностях.
• Безопасность. Вероятность возгорания сводится к минимуму при отсутствии взрывоопасных и воспламеняемых газов. Аналогичные характеристики способен обеспечить лишь дуговой ручной метод.
• Отсутствие деформации листов, волн и трещин на металлических поверхностях.

Некоторые устройства отличаются достаточно высокой стоимостью, что является единственным недостатком. При этом всегда можно постараться подобрать вариант с подходящей ценой и необходимыми характеристиками. Для осуществления резки в домашних условиях будет вполне достаточно агрегата со средними мощностными характеристиками.

“Горынычъ”

Устройство “Горынычъ” – аппарат плазменной сварки и резки российского производства подходит для работ, связанных с высокотемпературным воздействием. Возможно использование как для металлов, так и для других категорий материалов, не подверженных горению. Он представляет собой электродуговой генератор плазмы, образуемой при нагреве электронной дуги. Испарения рабочего состава, доходя до температуры ионизации, выводятся плазменной струей под давлением. В качестве рабочей жидкости может выступать этиловый спирт или вода, выбор того или иного варианта осуществляется в соответствии с поставленными задачами. Струя при этом имеет температуру в пределах 6000 градусов. Главными элементами аппарата являются блок управления и плазменный генератор.

“Горынычъ”, аппарат плазменной сварки и резки, отзывы в основном получает положительные. Многие пользователи отмечают его высокую скорость работы и многофункциональность.

“Сварог CUT 40 B”

Устройство отличается небольшим весом и компактными габаритами, его главное предназначение заключается в обработке тонких материалов. Оно создано на основе инверторной схемы и специальных транзисторов. Агрегат оснащается евроразъемом для горелки и удобной панелью управления. В процессе работ не возникает деформация материала, при этом желательно резать листы с толщиной в пределах 0,12 см.

Он имеет следующий принцип работы: ток подходит к электроду плазмотрона, сам плазменный факел поджигается осциллятором с высокой частотностью после нажатия на кнопку.

Достоинства:

• отсутствие возможности опрокидывания благодаря достаточной устойчивости;
• экономичность;
• низкая стоимость;
• нет необходимости в создании определенных условий работ;
• интуитивно понятное управление;
• удобная перевозка за счет специальной рукояти и небольшой массы.

Среди недостатков стоит отметить невысокий ресурс плазматронного устройства.

Rilon CUT 40

Данный агрегат, так же, как и аппарат плазменной сварки, резки металла “Горынычъ”, позволяет работать с любыми типами токопроводящих основ: это различные сплавы, оцинкованная сталь, алюминий, медь. Бесконтактный поджиг работает на высокочастотном управлении. Возможно использование для материалов с толщиной около 20 мм, благодаря высокому уровню режущего тока. Степень воздействия зависит от толщины заготовки и характеристик металла. При помощи цифрового индикатора устанавливаются необходимые критерии.

Достоинства:

• используется в широком диапазоне температур;
• обеспечивает обработку любых сплавов и материалов;
• основан на современной технологии;
• отличается высокой скоростью резки и качественным формированием шва;
• не возникает деформация заготовки.

Стоит отметить, что устройство не подходит для промышленных условий и активного использования.

BRIMA CUT-120

Аппарат для плазменной резки и сварки отличается небольшой массой основного трансформатора и компактными размерами, при этом он оптимально подходит для использования при демонтаже металлических конструкций. Применяется для работ с медью, цветным металлом, углеродистой и нержавеющей сталью с толщиной не более 35 мм. Состоит из газового редуктора, обратного силового провода и воздушного рукава.

Достоинства:

• экономичность;
• постепенное изменение основных параметров процесса;
• качественное отведение тепла благодаря наличию множества отверстий в корпусе;
• возможность регулировки дуги;
• эффективная резка материала;
• легкая и чистая обработка металлических элементов с большой толщиной;
• высокая скорость проведения работ.

FUBAG PLASMA 40

Аппарат для плазменной резки и сварки подходит для любых токопроводящих материалов с толщиной не более 12 мм. Расходные элементы, такие как катод и сопло, отличаются длительным периодом использования. Поджиг дуги имеет высокочастотное управление.

Положительные стороны:

• обеспечивает быструю резку заготовок;
• возможно подключение к стандартной сети 220 В, благодаря чему расширяется область использования и упрощается эксплуатация;
• достаточно надежный резак;
• образуется качественный шов без наплывов.

fb.ru
