Ведущие мосты автомобилей – классификация и типы. Разъемные и неразъемные ведущие мосты

Этот мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная передача, дифференциал и полуоси.

На автомобилях применяются различные типы ведущих мостов (рисунок 1).

Рисунок 1 — Типы ведущих мостов, классифицированных по различным признакам

Картер разъемного ведущего моста (рисунок 2, а) обычно отливают из ковкого чугуна, и он состоит из двух соединенных между собой частей 2 и 3, имеющих разъем в продольной вертикальной плоскости. Обе части картера имеют горловины, в которых запрессованы и закреплены стальные трубчатые кожухи 1 полуосей. К ним приварены опорные площадки 4 рессор и фланцы 5 для крепления опорных дисков колесных тормозных механизмов.

Разъемные ведущие мосты применяются на легковых автомобилях, грузовых автомобилях малой и средней грузоподъемности.

Рисунок 2 — Ведущие мосты

а — разъемный; б, в — неразъемные; 1 — кожух; 2, 3 — части картера; 4 — площадка; 5, 6, 12 — фланцы; 7 — чашка; 8, 10 — кронштейны; 9, 13 — балки; 11 — труба

Картер неразъемного штампо-сварного ведущего моста (рисунок 2, б) выполнятся в виде цельной балки 9 с развитой центральной частью кольцевой формы. Балка имеет трубчатое сечение и состоит из двух штампованных стальных половин, сваренных в продольной плоскости. Средняя часть балки моста предназначена для крепления с одной стороны картера главной передачи и дифференциала, а с другой — для установки крышки. К балке моста приварены опорные чашки 7 пружин подвески колес, фланцы 6 для крепления опорных дисков тормозных механизмов и кронштейны 8 и 10 крепления деталей подвески.

Неразъемные штампо-сварные ведущие мосты получили распространение

на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. Эти мосты при необходимой прочности и жесткости по сравнению с литыми неразъемными мостами имеют меньшие массу и стоимость изготовления.

Неразъемный литой ведущий мост (рисунок 2, в) изготавливают из ковкого чугуна или стали. Балка 13 моста имеет прямоугольное сечение. В полуосевые рукава запрессовываются трубы 11 из легированной стали, на концах которых устанавливают ступицы колес. Фланцы 12 предназначены для крепления опорных дисков тормозных механизмов.

Неразъемные литые ведущие мосты получили применение на грузовых автомобилях большой грузоподъемности. Такие мосты обладают высокой жесткостью и прочностью, но имеют большую массу и габаритные размеры.

Неразъемные ведущие мосты более удобны в обслуживании, чем разъемные мосты, так как для доступа к главной передаче и дифференциалу

не требуется снимать мост с автомобиля.

• Мосты — назначение и типы
• Главная передача
• Дифференциал
• Полуоси
• Конструкция ведущего моста ВАЗ
• Конструкции ведущего моста автомобилей ГАЗ
• Конструкция ведущего моста грузовых автомобилей ЗИЛ
• Конструкции ведущих мостов КамАЗ и МАЗ
• Комбинированные мосты
• Передний мост легковых автомобилей ВАЗ повышенной проходимости
• Передний мост легковых автомобилей ВАЗ
• Комбинированный передний мост АЗЛК
• Передний ведущий мост автомобилей ГАЗ и ЗИЛ

Передний ведущий мост

---

Строительные машины и оборудование, справочник

Передний ведущий мост

Передний мост может быть ведущим. В этом случае он, оставаясь управляемым, в то же время передает крутящий момент от карданной передачи передним ведущим колесам. Так же как и ведущий задний мост, передний мост состоит из главной передачи, дифференциала и полуосей. Поворотные цапфы этого моста отличаются по конструкции от поворотных цапф переднего неведущего моста, а ступицы колес соединяются с полуосями при помощи карданных шарниров равных частот вращения.

Рис. 1. Припод к передним колесам: А — канал для подвода воздуха; 1 — колесо; 2 а 6 — сальники; 3 — шкворень; 4 — поворотный рычаг; 5 — втулка; 7 — сферическая чашка; 8 — ведущий кулак; 9—поворотная цапфа; 10—тормоз; 11 — ведущий фланец; 12 — крышка фланца; 13 и 14 — гайки подшипников; 15—стопорная шайба; 16 — подножка; 17—ступица; 18 — ведомый кулак; 19 — воздушный кран

Полуось с ведущим кулаком переднего ведущего моста автомобиля ГАЗ-66 соединена приводным валом с ведомым кулаком колеса карданным шарниром шарикового типа равных частот вращения. Кожух полуоси заканчивается сферической чашкой, являющейся опорой поворотной цапфы. Приводной вал колеса установлен внутри полой поворотной цапфы. Шкворень сделан разрезным и изготовлен в виде двух шипов, приваренных к сферической чашке. На эти шипы надевают корпус поворотной цапфы. Между шипами и корпусом установлены конические роликоподшипники, закрываемые крышками. Верхняя крышка одновременно является поворотным рычагом цапфы. Колесо приводится во вращение от приводного вала через ступицу и ведущий фланец, сидящий на шлицах вала. Опорами ступицы служат два роликовых конических подшипника, которые закрепляют и регулируют гайками и стопорной шайбой.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

—

Передний ведущий мост выполняет одновременно функции ведущего и управляемого моста. Так же как и ведущий задний мост, он имеет главную передачу, дифференциал и полуоси. Поворотные цапфы этого моста отличаются по конструкции от поворотных цапф переднего неведущего моста, а ступицы колес соединяются с полуосями с помощью карданов равных угловых скоростей.

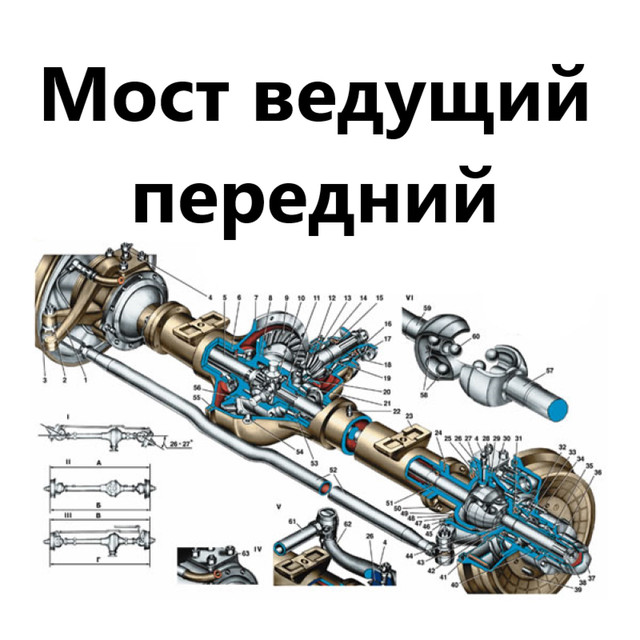

На рис. 2 показан передний мост автомобиля ГАЗ-66. Кожухи полуосей заканчиваются сферическими чашками, являющимися опорами поворотных цапф. Шкворень поворотной цапфы сделан разрезным и изготовлен в виде двух шипов, приваренных к сферической чашке. На эти шипы и надевается корпус поворотной цапфы. Между шипами и корпусом установлены конические роликоподшипники, которые закрываются крышками. Верхняя крышка одновременно является рычагом поворотной цапфы.

Карданы, обеспечивающие равномерное вращение соединяемых ими валов и называемые карданами равных угловых скоро-с т е й, применяются только в приводе к передним ведущим колесам; в остальных случаях пользуются обычными карданами. Применение карданов равных угловых скоростей в приводе к передним колесам необходимо, так как при неравномерном вращении управляемых колес уменьшается устойчивость автомобиля.

Карданы равных угловых скоростей могут быть шариковыми (с делительными канавками или с делительным рычагом), кулачковыми и сдвоенными.

В передних ведущих мостах отечественных автомобилей применяются карданы равных угловых скоростей с делительными канавками. Вал, на шлицах которого крепится ступица колеса, изготовлен как одно целое с ведомой вилкой, а полуось со шлицами, входящими в отверстие полуосевой шестерни дифференциала, — как одно целое с ведущей вилкой. Вилки центрируются с помощью сферических углублений на торцах, в которых помещается центральный шарик. В делительные канавки вилок заложены четыре ведущих шарика, передающих усилие от ведущей вилки к ведомой. Центральный шарик не позволяет ведущим шарикам выкатиться из канавок. Для сборки кардана центральный шарик имеет лыску, которой его поворачивают к вставляемому ведущему шарику. В осевом канале ведомой вилки расположена шпилька, конец которой входит в отверстие центрального шарика и запирает таким образом собранный кардан. От продольного перемещения шпилька удерживается штифтом.

Делительные канавки имеют такую форму, чтобы ведущие шарики, независимо от угловых перемещений вилок, всегда располагались в плоскости, делящей попалам угол между осями ведущей и ведомой вилок. Равномерность вращения ведомого вала обеспечивается одинаковыми расстояниями от осей обеих вилок до центров ведущих шариков. Кардан с делительными канавками сохраняет равномерность вращения при углах между валами не более 33-36°.

Рис. 2. Передний ведущий мост автомобиля ГАЗ-66

Рис. 3. Кардан равных угловых скоростей:

Двойной кардан равных угловых скоростей представляет собой два спаренных кардана. Такой кардан применяется на автомобиле МАЗ-501.
