Вы обнаружите, что выбор системы отслеживания шва становится намного проще, если вы измерите необходимую длину рабочего хода каждой оси.Очень важно знать, какой тип поперечного скольжения вам понадобится.

Определите, будете ли вы использовать полностью автоматизированную систему или полуавтоматическое сварочное оборудование. Для полностью автоматизированных или роботизированных систем потребуется усовершенствованная система отслеживания шва, в то время как вы можете обойтись более простыми моделями с полуавтоматическими сварочными аппаратами .

Выберите сенсорный наконечник, который соответствует типу шва и толщине материала вашего приложения.

Как узнать, подходит ли вам тактильное отслеживание швов

Системы отслеживания швов идеально подходят для повторяющихся операций — именно здесь вы сможете воспользоваться большинством преимуществ системы! Если вы все еще не уверены, подходят ли ваши проекты для тактического отслеживания швов, вот краткое руководство, которое вам поможет. Если какое-либо из приведенных ниже утверждений похоже на вашу ситуацию, добавление системы отслеживания швов может значительно повысить эффективность вашего текущего процесса сварки:

• Мои детали имеют одинаковую базовую форму с аналогичными конфигурациями швов.
• Мои детали похожи и отличаются только размером.
• Мои операции по сварке носят повторяющийся характер
• В проектах по кольцевой сварке мои операторы вручную приваривают обе торцевые крышки
• При изготовлении балки мои операторы вручную позиционируют и сваривают по всей длине детали.
• Конфигурация шва моих деталей: соединение внахлестку, V-образный паз или угловой шов (однозаходный или многозаходный).

При выборе функций системы слежения за швом, которые вы можете использовать для своего сварочного процесса, существует множество вариантов:

• Ручной и автоматический режимы
• Джойстик
• Вправо или Влево Sidetracking
• Таймеры перекрытия
• Takers Off
• Z-поиск
• Z-поиск
• Z-поиск
• Retail Timers
• Режимы отсечки
• Заставки для заливки Crater
• Таймеры сварки
• Сварочные таймеры

погруженные дуговые сварки (пила) – сварки GURU

Дуговая сварка (SAW) представляет собой процесс, при котором соединение металлов производится путем нагрева дугой или дугами между оголенным металлическим электродом или электродами и изделием.

Дуга защищена оболочкой из гранулированного легкоплавкого материала на рабочем месте.

Давление не используется.

Компоненты оборудования SAW, необходимые для дуговой сварки под флюсом, показаны на рис. 10-59.

Оборудование состоит из сварочного аппарата или источника питания, устройства подачи проволоки и системы управления, сварочной горелки для автоматической сварки или сварочной горелки и кабеля для полуавтоматической сварки, бункера для флюса и механизма подачи, обычно системы регенерации флюса, и ходовой механизм для автоматической сварки.

Источник питания для дуговой сварки под флюсом должен быть рассчитан на 100-процентный рабочий цикл, поскольку операции дуговой сварки под флюсом являются непрерывными, а продолжительность сварки может превышать 10 минут.

Если используется источник питания с 60-процентным рабочим циклом, его номинальные характеристики должны быть снижены в соответствии с кривой рабочего цикла для 100-процентного режима работы.

При использовании постоянного тока, переменного или постоянного, необходимо использовать систему подачи проволоки с электродом, чувствительным к напряжению.

При использовании постоянного напряжения используется более простая система подачи проволоки с фиксированной скоростью.Система CV используется только с постоянным током.

Используются как генераторные, так и трансформаторно-выпрямительные источники питания, но более популярны выпрямительные машины.

Сварочные аппараты для дуговой сварки под флюсом в диапазоне размеров от 300 до 1500 ампер.

Они могут быть подключены параллельно для обеспечения дополнительной мощности для сильноточных приложений.

Электроэнергия постоянного тока используется в полуавтоматических приложениях, а электроэнергия переменного тока используется главным образом в машинном или автоматическом методе.

Системы с несколькими электродами требуют специальных типов цепей, особенно при использовании переменного тока.

Для полуавтоматического применения сварочная горелка и кабель в сборе используются для подачи электрода и тока, а также для подачи флюса на дугу.

Небольшой бункер для флюса прикреплен к концу кабельного узла.

Электродная проволока подается через дно этого флюсового бункера через токосъемный наконечник к дуге.

Флюс подается из бункера в зону сварки самотеком.

Количество подаваемого флюса зависит от того, насколько высоко пистолет находится над изделием.

Пистолет с бункером может иметь пусковой переключатель для начала сварки или может использовать «горячий» электрод, так что при прикосновении электрода к изделию подача начинается автоматически.

Для автоматической сварки горелка крепится к двигателю механизма подачи проволоки и оснащена токосъемными наконечниками для передачи сварочного тока на электродную проволоку.

Бункер для флюса обычно крепится к горелке и может иметь клапаны с магнитным приводом, которые могут открываться или закрываться системой управления.

Другое иногда используемое оборудование может включать в себя тележку для путешествий, которая может быть простым трактором или сложным передвижным специализированным приспособлением. Обычно предусмотрена установка для рекуперации флюса, которая собирает неиспользованный флюс для подводной дуги и возвращает его в питающий бункер.

Система дуговой сварки под флюсом может стать довольно сложной за счет включения дополнительных устройств, таких как повторители шва, ткацкие станки и рабочие вездеходы.

Схема сварки под флюсом

Преимущества SAW

Основные преимущества дуговой сварки под флюсом или дуговой сварки под флюсом:

1. высококачественный сварной шов.
2. чрезвычайно высокая скорость и скорость наплавки
3. гладкий, равномерный сварной шов без брызг.
4. мало или нет дыма.
5. отсутствие вспышки дуги, поэтому минимальная потребность в защитной одежде.
6. высокий коэффициент использования электродной проволоки.
7. простая автоматизация для высокой производительности.
8. нормально, без задействования манипулятивных навыков.

Основные области применения SAW

Процесс сварки под флюсом широко используется в производстве тяжелых стальных листов. Сюда входит сварка:

• конструктивные элементы
• продольный шов трубы большего диаметра
• производство деталей машин для всех видов тяжелой промышленности,
• производство сосудов и резервуаров для работы под давлением и хранения

Он широко используется в судостроении для сращивания и изготовления узлов, а также во многих других отраслях промышленности, где используются стали средней и большой толщины.

Также используется для наплавки и наплавки, технического обслуживания и ремонта.

Ограничения процесса

Основным ограничением SAW (дуговой сварки под флюсом) является ограничение позиций сварки. Другое ограничение заключается в том, что он в основном используется только для сварки мягких и низколегированных высокопрочных сталей.

Большое тепловложение и медленный цикл охлаждения могут стать проблемой при сварке закаленных и отпущенных сталей.При использовании дуговой сварки под флюсом необходимо строго соблюдать ограничение тепловложения рассматриваемой стали.

Это может потребовать выполнения многопроходных сварных швов, тогда как однопроходный сварной шов был бы приемлем для низкоуглеродистой стали. В некоторых случаях экономические преимущества могут быть снижены до такой степени, что следует рассматривать дуговую сварку с флюсовой проволокой или какой-либо другой процесс.

При полуавтоматической дуговой сварке под флюсом невозможность увидеть дугу и ванну может быть недостатком при достижении корня разделки и надлежащем заполнении или определении размеров.

Принципы работы

Процесс

Процесс дуговой сварки под флюсом показан на рис. 10-60. Он использует тепло дуги между постоянно питаемым электродом и изделием.

Тепло дуги плавит поверхность основного металла и конец электрода. Металл, расплавленный с электрода, переносится через дугу на заготовку, где он становится наплавленным металлом шва.

Экранирование получается из слоя гранулированного флюса, который укладывается непосредственно на зону сварки. Флюс вблизи дуги плавится и смешивается с расплавленным металлом сварного шва, способствуя его очистке и укреплению.

Флюс образует стекловидный шлак, который легче по весу, чем наплавленный металл, и плавает на поверхности в качестве защитного покрытия.

Сварной шов погружается под этот слой флюса и шлака, отсюда и название дуговой сварки под флюсом. Флюс и шлак обычно покрывают дугу так, что ее не видно.

Нерасплавленную часть флюса можно использовать повторно. Электрод подается в дугу автоматически из катушки. Дуга поддерживается автоматически.

Перемещение может быть ручным или машинным. Дуга инициируется плавким пуском или системой реверса или возврата.

Нормальный метод применения и возможности размещения

Наиболее популярным методом применения SAW является машинный метод, при котором оператор контролирует операцию сварки.

Вторым по популярности является автоматический метод, при котором сварка выполняется нажатием кнопки.Процесс может применяться полуавтоматически; однако этот способ применения не слишком популярен.

Процесс не может быть применен вручную, поскольку сварщик не может управлять невидимой дугой. Процесс сварки под флюсом представляет собой процесс сварки в ограниченном положении.

Сварочные позиции ограничены, поскольку большая масса расплавленного металла и шлака очень жидкие и имеют тенденцию вытекать из соединения. Сварку можно легко выполнять в плоском положении и в горизонтальном угловом положении.

В соответствии со специальными контролируемыми процедурами возможна сварка в горизонтальном положении, иногда называемом сваркой на 3 часа.

Для этого требуются специальные устройства для удерживания флюса, чтобы расплавленный шлак и металл сварного шва не могли утечь. Процесс нельзя использовать в вертикальном или надземном положении.

Свариваемые металлы и диапазон толщины

Дуговая сварка под флюсом используется для сварки низко- и среднеуглеродистых сталей, низколегированных высокопрочных сталей, закаленных и отпущенных сталей и многих нержавеющих сталей.

Экспериментально он использовался для сварки некоторых сплавов меди, никеля и даже урана.

Металл толщиной от 1/16 до 1/2 дюйма (от 1,6 до 12,7 мм) можно сваривать без подготовки кромок. При подготовке кромок сварные швы можно выполнять за один проход на материале толщиной от 1/4 до 1 дюйма (от 6,4 до 25,4 мм).

При использовании многопроходной техники максимальная толщина практически не ограничена. Эта информация обобщена в таблице 10-22. Горизонтальные угловые швы могут быть выполнены до 3/8 дюйма.(9,5 мм) за один проход и в плоском положении можно выполнять угловые швы размером до 1 дюйма (25 мм).

Совместная конструкция

Хотя в процессе дуговой сварки под флюсом могут использоваться те же детали конструкции соединения, что и в процессе дуговой сварки защищенным металлом, для максимального использования и эффективности дуговой сварки под флюсом предлагаются другие детали соединения. Для швов с разделкой кромок можно использовать конструкцию с квадратной разделкой толщиной до 5/8 дюйма (16 мм).

За пределами этой толщины требуются фаски.Используются открытые корни, но необходимы опорные стержни, поскольку расплавленный металл будет проходить через соединение.

При сварке более толстого металла, если используется достаточно большая поверхность притупления, подкладной стержень можно не использовать. Однако для обеспечения полного провара при сварке с одной стороны рекомендуется использовать подкладные стержни. Там, где доступны обе стороны, можно выполнить подварочный шов, который сплавится с первоначальным сварным швом, чтобы обеспечить полное проплавление.

Сварочная цепь и ток

В процессе дуговой сварки под флюсом или под флюсом в качестве источника сварочного тока используется либо постоянный, либо переменный ток.Постоянный ток используется для большинства приложений, использующих одну дугу. Используются как положительный электрод постоянного тока (DCEP), так и отрицательный электрод (DCEN).

Тип постоянного тока с постоянным напряжением более популярен для дуговой сварки под флюсом электродной проволокой диаметром 1/8 дюйма (3,2 мм) и меньше.

Система постоянного тока обычно используется для сварки электродной проволокой диаметром 5/3 2 дюйма (4 мм) и более. Схема управления мощностью CC более сложна, поскольку она пытается дублировать действия сварщика, чтобы сохранить определенную длину дуги.Система подачи проволоки должна определять напряжение на дуге и подавать электродную проволоку в дугу, чтобы поддерживать это напряжение. При изменении условий подача проволоки должна замедляться или ускоряться, чтобы поддерживать заданное напряжение на дуге. Это усложняет систему управления. Система не может реагировать мгновенно. Запуск дуги более сложен при использовании системы постоянного тока, так как она требует использования реверсивной системы для зажигания дуги, втягивания и последующего поддержания заданного напряжения дуги.

Для сварки под флюсом переменного тока всегда используется мощность постоянного тока. Когда системы с несколькими электродными проводами используются как с дугами переменного, так и с постоянным током, используется система питания постоянного тока. Однако система постоянного напряжения может применяться, когда два провода подаются в дугу, питаемую одним источником питания. Сварочный ток для дуговой сварки под флюсом может варьироваться от 50 ампер до 2000 ампер. В большинстве случаев дуговая сварка под флюсом выполняется в диапазоне от 200 до 1200 ампер.

Скорость наплавки и качество сварки

Скорость наплавки при дуговой сварке под флюсом выше, чем при любом другом процессе дуговой сварки. Скорости осаждения для одиночных электродов показаны на рисунке 10-62. Есть по крайней мере четыре взаимосвязанных фактора, которые контролируют скорость наплавки при дуговой сварке под флюсом: полярность, длинный вылет, добавки во флюс и дополнительные электроды. Скорость осаждения является самой высокой для отрицательного электрода постоянного тока (DCEN). Скорость осаждения для переменного тока находится между DCEP и DCEN. Полярность максимального тепла – отрицательный полюс.

Скорость наплавки при любом сварочном токе можно увеличить, удлинив «вылет».Это расстояние от точки ввода тока в электрод до дуги. При использовании «длинного вылета» величина проходки уменьшается. Скорость осаждения может быть увеличена за счет добавления металлических добавок в флюс под флюсом. Дополнительные электроды могут использоваться для увеличения общей скорости осаждения.

Качество металла шва, наплавленного дуговой сваркой под флюсом, высокое. Прочность и пластичность металла сварного шва превышают таковые у мягкой стали или низколегированного основного материала, если используется правильное сочетание электродной проволоки и флюса под флюсом. Когда сварка под флюсом выполняется машинным или автоматическим способом, исключается человеческий фактор, присущий процессам ручной сварки. Сварка будет более однородной и без несоответствий. Как правило, размер валика сварного шва за один проход при дуговой сварке под флюсом намного больше, чем при любом другом процессе дуговой сварки. Подвод тепла выше, а скорость охлаждения медленнее. По этой причине газам предоставляется больше времени для выхода. Кроме того, поскольку шлак под флюсом имеет меньшую плотность, чем металл сварного шва, он будет всплывать к верхней части сварного шва.Единообразие и согласованность являются преимуществами этого процесса при автоматическом применении.

При использовании полуавтоматического метода нанесения могут возникнуть некоторые проблемы. Электродная проволока может искривляться на выходе из сопла сварочного пистолета. Эта кривизна может привести к тому, что дуга загорится в неожиданном для сварщика месте. При сварке достаточно глубоких канавок искривление может привести к тому, что дуга будет направлена ​​к одной стороне сварного шва, а не к его корню. Это приведет к неполному срастанию корней.Флюс будет задерживаться в корне сварного шва. Другая проблема с полуавтоматической сваркой заключается в том, что необходимо полностью заполнить разделку под сварку или сохранить точный размер, поскольку сварной шов скрыт и его нельзя наблюдать во время его выполнения. Для этого требуется сделать дополнительный проход. В некоторых случаях наплавляется слишком много сварного шва. Изменения в раскрытии корня влияют на скорость движения. Если скорость перемещения одинаковая, сварной шов может быть недозаполненным или переполненным в разных областях. Высокая квалификация оператора решит эту проблему.

Существует еще одна проблема качества, связанная с чрезвычайно большими отложениями при однопроходном сварном шве.Когда эти большие сварные швы затвердевают, примеси в расплавленном основном металле и в металле сварного шва собираются в последней точке, чтобы замерзнуть, которая является центральной линией сварного шва. Если в этой точке имеется достаточное сдерживание и собирается достаточное количество примесей, может произойти растрескивание по центральной линии. Это может произойти при выполнении больших однопроходных плоских угловых швов, если пластины основного металла расположены под углом 45º к плоскости. Простое решение состоит в том, чтобы не размещать детали под истинным углом 45º. Его следует изменять примерно на 10º, чтобы корень шва не находился на одной линии с центральной линией углового шва.Другое решение состоит в том, чтобы сделать несколько проходов, а не пытаться сделать большой сварной шов за один проход.

Другая проблема качества связана с твердостью наплавленного металла. Чрезмерно твердые наплавки способствуют растрескиванию сварного шва во время изготовления или во время эксплуатации. Рекомендуется максимальный уровень твердости 225 по Бринеллю. Причиной твердого сварного шва углеродистых и низколегированных сталей является слишком быстрое охлаждение, неадекватная послесварочная обработка или чрезмерное налипание сплава в металле шва.Чрезмерное налипание сплава происходит из-за выбора электрода, содержащего слишком много сплава, выбора флюса, который вводит слишком много сплава в сварной шов, или использования чрезмерно высоких сварочных напряжений.

При автоматической и машинной сварке дефекты могут возникать в начале или в конце сварного шва. Наилучшее решение — использовать выступы на выходе, чтобы пуски и остановки находились на выступах, а не на изделии.

Спецификации сварки

Процесс дуговой сварки под флюсом, применяемый машиной или полностью автоматически, должен выполняться в соответствии с графиками процедур сварки.Все сварные швы, выполненные по этой методике, должны пройти аттестацию, испытания при условии, что выбраны правильные электрод и флюс. Если графики отличаются более чем на 10 процентов, необходимо провести квалификационные испытания для определения качества сварки.

Сварочные параметры

Сварочные параметры для дуговой сварки под флюсом аналогичны другим процессам дуговой сварки, за некоторыми исключениями.

При дуговой сварке под флюсом тип электрода и тип флюса обычно зависят от механических свойств, требуемых сварным швом.Размер электрода зависит от размера сварного шва и силы тока, рекомендуемой для конкретного шва. Это также необходимо учитывать при определении количества проходов или валиков для конкретного соединения. Сварные швы для одного и того же размера соединения могут быть выполнены за несколько или несколько проходов, в зависимости от желаемой металлургии металла шва. Многократные проходы обычно наплавляют металл более высокого качества. Полярность устанавливается изначально и зависит от того, требуется ли максимальное проникновение или максимальная скорость осаждения.

Основные переменные, влияющие на сварку, включают подводимое тепло и включают сварочный ток, напряжение дуги и скорость перемещения.Сварочный ток является наиболее важным. Для однопроходных сварных швов ток должен быть достаточным для желаемого провара без прожогов. Чем выше ток, тем глубже проникновение. При многопроходной работе сила тока должна соответствовать размеру сварного шва, ожидаемому за каждый проход. Сварочный ток следует выбирать в зависимости от размера электрода. Чем выше сварочный ток, тем выше скорость плавления (скорость наплавки).

Напряжение дуги изменяется в более узких пределах, чем сварочный ток.Это влияет на ширину и форму валика. Более высокое напряжение сделает валик более широким и плоским. Следует избегать чрезмерно высокого напряжения дуги, так как это может привести к растрескиванию. Это связано с тем, что расплавляется аномальное количество флюса, и избыточные раскислители могут переноситься на наплавленный металл, снижая его пластичность. Более высокое напряжение дуги также увеличивает количество потребляемого флюса. Низкое напряжение дуги создает более жесткую дугу, что улучшает проплавление, особенно на дне глубоких канавок.Если напряжение слишком низкое, получится очень узкий валик. Он будет иметь высокий венец и шлак будет трудно удалить.

Скорость перемещения влияет как на ширину валика, так и на проникновение. При более высоких скоростях перемещения получаются более узкие валики с меньшим проникновением. Это может быть преимуществом при сварке листового металла, где требуются небольшие валики и минимальный провар. Однако при слишком высоких скоростях возникает тенденция к подрезу и пористости, поскольку сварной шов быстрее замерзает. Если скорость перемещения слишком мала, электрод слишком долго остается в сварочной ванне.Это создает неправильную форму валика и может вызвать чрезмерное разбрызгивание и вспышку через слой флюса.

Вторичные переменные включают угол наклона электрода к изделию, угол самого изделия, толщину слоя флюса и расстояние между токосъемным наконечником и дугой. Этот последний фактор, называемый «вылетом электрода», оказывает значительное влияние на сварной шов. Обычно расстояние между контактным наконечником и изделием составляет от 1 до 1-1/2 дюйма (от 25 до 38 мм). Если вылет превышает эту величину, это вызовет предварительный нагрев электродной проволоки, что значительно увеличит скорость наплавки.По мере увеличения вылета проникновение в основной металл уменьшается. Этому фактору следует уделить серьезное внимание, поскольку в некоторых ситуациях требуется проникновение.

Необходимо также учитывать глубину слоя флюса. Если он слишком тонкий, будет слишком много дуги через флюс или вспышка дуги. Это также может вызвать пористость. Если глубина флюса слишком велика, сварной шов может быть узким и горбатым. Слишком большое количество мелких частиц во флюсе может вызвать точечную коррозию поверхности, поскольку газы, образующиеся в сварном шве, могут не выйти наружу.Их иногда называют отметинами на поверхности борта.

Советы по использованию процесса

Одним из основных применений дуговой сварки под флюсом является кольцевая сварка, когда детали вращаются под неподвижной головкой. Эти сварные швы могут выполняться по внутреннему или внешнему диаметру. При дуговой сварке под флюсом образуется большая расплавленная сварочная ванна и расплавленный шлак, который имеет тенденцию течь. Это диктует, что на внешних диаметрах электрод должен располагаться перед крайней вершиной или в положении на 12 часов, чтобы металл сварного шва начал затвердевать до того, как он начнет наклон вниз. Это становится более серьезной проблемой, поскольку диаметр свариваемой детали становится меньше. Неправильное положение электрода увеличивает вероятность захвата шлака или плохого качества поверхности сварного шва. Угол наклона электрода также следует изменить и направить в направлении движения вращающейся части. Когда сварка выполняется по внутренней окружности, электрод должен быть наклонен так, чтобы он находился впереди нижнего центра или в положении на 6 часов.

Иногда свариваемая деталь имеет наклон вниз или вверх, чтобы обеспечить различные типы контуров сварного шва.Если работа расположена под уклоном, буртик будет иметь меньшее проникновение и будет шире. Если сварной шов наклонен вверх, валик будет иметь более глубокое проплавление и будет более узким. Это основано на том, что все остальные факторы остаются неизменными.

Сварка будет отличаться в зависимости от угла наклона электрода по отношению к заготовке, когда заготовка ровная. Это угол перемещения, который может быть углом сопротивления или толкания. Это оказывает определенное влияние на контур валика и проплавление металла шва.

Односторонняя сварка с полным проплавлением корня может быть получена с помощью дуговой сварки под флюсом.Когда сварное соединение спроектировано с узким корневым отверстием и достаточно большой поверхностью приварки, следует использовать большой ток и положительный электрод. Если шов спроектирован с отверстием в корне и минимальной поверхностью впадины, необходимо использовать подкладочный стержень, так как нет ничего, что могло бы поддерживать расплавленный металл сварного шва. Расплавленный флюс очень жидкий и проходит через узкие отверстия. Если это произойдет, металл шва будет следовать за ним, и сварной шов прогорит соединение. Опорные стержни необходимы всякий раз, когда есть корневое отверстие и минимальная поверхность корня.

Медные опорные стержни полезны при сварке тонкой стали. Без подкладных стержней сварной шов имел бы тенденцию проплавляться, и металл шва отходил бы от соединения. Опорный стержень удерживает наплавленный металл до его затвердевания. Медные опорные стержни могут охлаждаться водой, чтобы избежать возможности плавления и осаждения меди в металле сварного шва. Для более толстых материалов подложкой может быть флюс для дуговой сварки под флюсом или флюс другого специального типа.

Вариации процесса SAW

Существует большое количество вариантов процесса, которые придают дуговой сварке под флюсом дополнительные возможности.Некоторые из наиболее популярных вариантов:

1. Двухпроводные системы — один и тот же источник питания.
2. Двухпроводные системы – отдельный источник питания.
3. Трехпроводные системы – отдельный источник питания.
4. Ленточный электрод для наплавки.
5. Добавки железного порошка к флюсу.
6. Сварка с длинным вылетом.
7. Электрически «холодная» присадочная проволока.

Многопроводные системы

Многопроволочные системы обладают преимуществами, поскольку скорость наплавки и скорость перемещения могут быть улучшены за счет использования большего количества электродов. На рис. 10-68 показаны два метода использования двух электродов: один с одним источником питания и один с двумя источниками питания. При использовании одного источника питания одни и те же приводные ролики используются для подачи обоих электродов в сварной шов. При использовании двух источников питания необходимо использовать отдельные механизмы подачи проволоки, чтобы обеспечить электрическую изоляцию между двумя электродами. С двумя электродами и раздельным питанием можно использовать разные полярности на двух электродах или использовать переменный ток на одном и постоянный ток на другом.Электроды можно расположить рядом. Это называется поперечным положением электрода. Они также могут быть размещены один перед другим в положении тандемного электрода.

Двухпроводной тандем

Положение двухпроводного тандемного электрода с отдельными источниками питания используется там, где требуется экстремальное проникновение. Ведущий электрод положительный, задний электрод отрицательный. Первый электрод создает копающее действие, а второй электрод заполняет сварной шов.Когда две дуги постоянного тока находятся в непосредственной близости друг от друга, существует тенденция к интерференции дуг между ними. В некоторых случаях второй электрод подключают к переменному току, чтобы избежать взаимодействия с дугой.

Трехпроводная тандемная система

Трехпроводная тандемная система обычно использует питание переменного тока на всех трех электродах, подключенных к трехфазным системам питания. Эти системы используются для изготовления скоростных продольных швов труб большого диаметра и сборных балок. Чрезвычайно высокие токи могут использоваться с соответственно высокими скоростями перемещения и скоростью осаждения.

Система сварки полос

Система сварки полос используется для наплавки мягких и легированных сталей, как правило, на нержавеющую сталь. Получается широкий валик с равномерным и минимальным проникновением. Этот вариант процесса показан на рис. 10-69. Он используется для наплавки внутренней части сосудов для обеспечения коррозионной стойкости нержавеющей стали при использовании прочности и экономичности низколегированных сталей для толщины стенки. Требуется устройство подачи ленточных электродов, и обычно используется специальный флюс.Когда ширина полосы превышает 2 дюйма (51 мм), используется магнитно-дуговое колебательное устройство, обеспечивающее равномерное прожигание полосы и равномерное проплавление.

Другие опции

Другим способом увеличения скорости наплавки при дуговой сварке под флюсом является добавление ингредиентов на основе железа в соединение под флюсом. Железо в этом материале расплавится под действием тепла дуги и станет частью наплавленного металла. Это увеличивает скорость наплавки без ухудшения свойств металла шва.Металлические добавки также могут использоваться для специальных наплавок. Этот вариант можно использовать с однопроводными или многопроводными установками.

Другим вариантом является использование электрически «холодной» присадочной проволоки, подаваемой в область дуги. «Холодный» присадочный стержень может быть цельным или порошковым для добавления в металл шва специальных сплавов. Регулируя добавление соответствующего материала, можно улучшить свойства наплавленного металла. Можно использовать в качестве электрода порошковую проволоку или в качестве одного из нескольких электродов ввести специальные сплавы в наплавленный металл.Каждый из этих вариантов требует специального проектирования, чтобы гарантировать добавление надлежащего материала для обеспечения желаемых свойств отложений.

Типичные области применения

Процесс дуговой сварки под флюсом широко используется при производстве большинства изделий из тяжелой стали. К ним относятся сосуды под давлением, котлы, резервуары, ядерные реакторы, химические сосуды и т. Д. Другое применение – изготовление ферм и балок. Используется для приваривания фланцев к стенке. Промышленность тяжелого оборудования является основным потребителем дуговой сварки под флюсом.

Используемые материалы

При дуговой сварке под флюсом используются два материала: сварочный флюс и плавящаяся электродная проволока.

Флюс для дуговой сварки под флюсом защищает дугу и расплавленный металл шва от вредного воздействия атмосферного кислорода и азота. Флюс содержит раскислители и поглотители, которые помогают удалять примеси из расплавленного металла сварного шва. Флюс также позволяет вводить сплавы в металл сварного шва. Когда этот расплавленный флюс охлаждается до стеклообразного шлака, он образует покрытие, защищающее поверхность сварного шва.Нерасплавленная часть флюса не меняет своей формы и не влияет на его свойства, поэтому ее можно восстановить и использовать повторно. Флюс, который плавится и образует шлаковое покрытие, необходимо удалить с валика сварного шва. Это легко сделать после того, как шов остынет. Во многих случаях шлак будет отслаиваться без особых усилий для удаления. В сварных швах с разделкой кромок затвердевший шлак, возможно, придется удалять отбойным молотком сварщика.

предназначены для конкретных применений и для определенных типов наплавленных материалов. Флюсы для подводной дуги бывают разных размеров. Многие флюсы не имеют маркировки по размеру частиц, потому что размер разработан и произведен для предполагаемого применения.

Спецификации для флюсов для сварки под флюсом, используемых в Северной Америке, отсутствуют. Однако метод классификации флюсов основан на наплавленном металле сварного шва, полученном с помощью различных комбинаций электродов и запатентованных флюсов для дуги под флюсом. Это предусмотрено стандартом Американского общества сварщиков. Электроды и флюсы из углеродистой стали без покрытия для дуговой сварки под флюсом.Таким образом, флюсы могут быть назначены для использования с различными электродами для обеспечения требуемого анализа наплавленного металла сварного шва.

Каталожные номера для SAW

Процесс дуговой сварки под флюсом

Сварочные аппараты Miller | ТИГ-машина | МИГ машина | Палка с водяным охлаждением | Сварочный аппарат с приводом от двигателя | Набор Welder Contractor Kit

Наше наиболее популярное оборудование для сварочных аппаратов Miller включает:

Miller разрабатывает и производит превосходное оборудование для дуговой сварки и резки

Miller предлагает системы MIG, TIG и сварочные аппараты

Miller Electric Manufacturing Company производит передовые системы MIG для полуавтоматической сварки MIG, а также оборудование для роботизированной автоматизации. Сварочные аппараты Miller MIG высоко ценятся, особенно новые модели, такие как Millermatic 350P Pulsed MIG Welder и Millermatic 211 Auto-Set.

Miller TIG чрезвычайно доступны по цене, просты в настройке, просты в эксплуатации и обеспечивают отличный контроль дуги и сварочной ванны. Продукция Miller всегда является лидером продаж в Welders Supply, особенно комплект для сварки TIG Miller Diversion 180 AC/DC.

включают Thunderbolt® XL 225/150 AC/DC. Однофазные и трехфазные модели Maxstar® 200 STR, CST&trae; 280 и серии XMT®.Трехфазные агрегаты Miller — это Gold Star® 652, серия Dimension™ и PipePro™ 450 RFC.

надежны и точны

Miller надежны, долговечны и точны. Однофазные плазменные резаки Miller включают Spectrum® 125C и Spectrum® 375. Miller является мировым производителем аппаратов для точечной сварки, включая MSW-4, MSW-41T и LMSW-52.

Miller производит более двадцати различных сварочных аппаратов/генераторов, в том числе сварочный аппарат с двигателем переменного/постоянного тока Miller Bobcat 250 и Miller Trailblazer 275.Ружья и фонари компании хорошо спроектированы и великолепно изготовлены. Его защитные каски, защитные очки и защитная одежда для сварщиков обеспечивают защиту в течение всего дня и комфорт в течение всего дня.

Верстаки серии ArcStation от Miller — это первые рабочие станции, специально изготовленные для удовлетворения потребностей профессиональных сварщиков и рабочих по металлу. Великолепные функции, такие как X-образная столешница (модели SX), обеспечивают беспроблемный зажим, а регулируемые регулировочные ножки позволяют легко выровнять стол для создания устойчивой к скалам сварочной платформы.

НОВЫЕ сварочные аппараты Bobcat!

Miller недавно выпустила свои новые Bobcats. Ознакомьтесь с последними и лучшими здесь:

Мощные сварочные аппараты Bobcat, такие как Miller Bobcat 260 EFI с дистанционным запуском/остановкой 907793, популярны среди нашего сварочного сообщества.

Самые низкие цены онлайн и бесплатная доставка при заказе на сумму более 300 долларов США

Welders Supply предлагает лучшие цены на сварочные системы Miller, и мы предлагаем бесплатную доставку в любую точку континентальной части США при заказе на сумму более 300 долларов США.Покупайте все, что хотите, но никто не сравнится с Welders Supply.

Welders Supply предлагает полный спектр сварочного оборудования и расходных материалов Miller для удовлетворения потребностей всех профессиональных сварщиков.

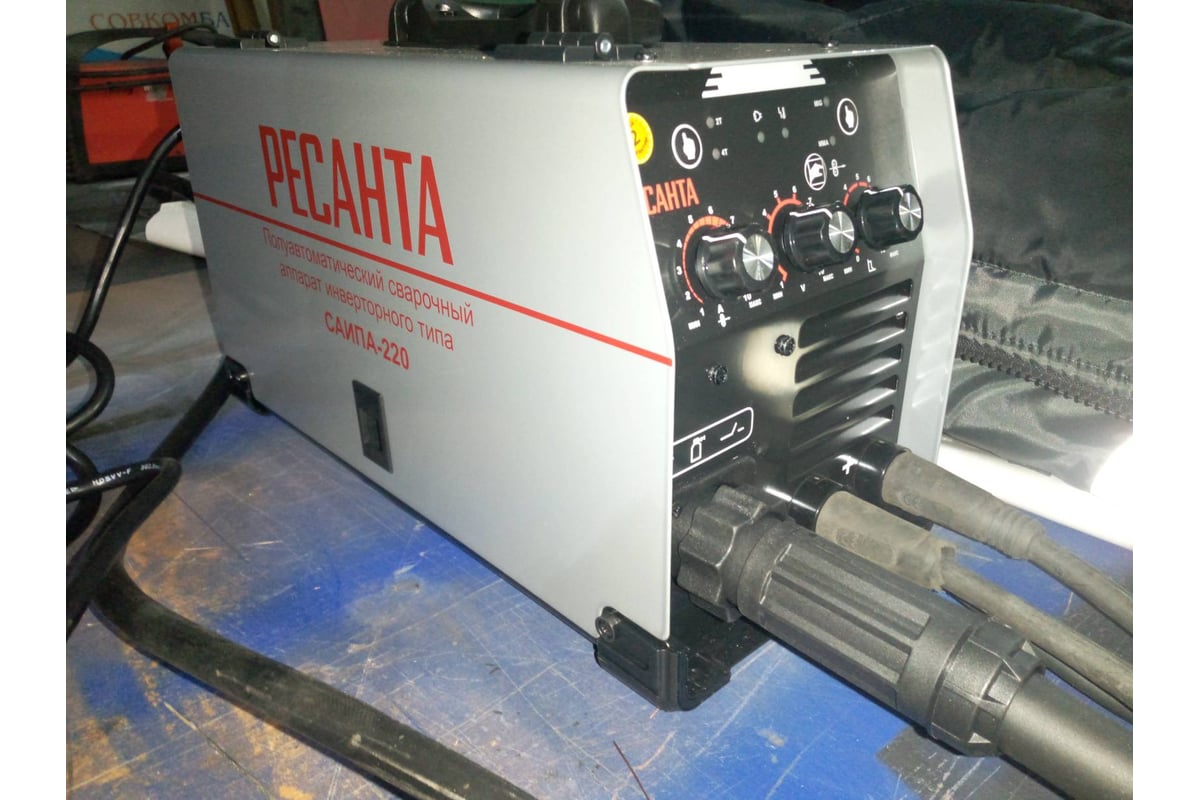

Преимущества и недостатки сварочного инвертора полуавтомата

Сварочный инверторный полуавтомат – оборудование, обеспечивающее высокое качество соединения и снижающее стоимость сварки. Для такого оборудования характерна автоматическая подача проволоки, что исключает необходимость частых остановок и замены электрода.Устройство защищено от перепадов напряжения, что также положительно сказывается на качестве шва. В целом, полуавтомат инверторного типа можно назвать одним из лучших вариантов для сварки. Но при выборе техники следует учитывать не только преимущества, но и некоторые недостатки, присущие устройствам данного типа. Больше выбора сварочного оборудования здесь: svarcentr.com.ua/13-svarochnye-apparaty

Преимущества

Полуавтоматические инверторные модели обеспечивают высокое качество шва.Наличие посторонних примесей в соединении минимально, поэтому прочность высокая. Неровности, раковины, вздутия и другие дефекты отсутствуют, если при выполнении работ используется защитная газовая среда. К преимуществам таких агрегатов также можно отнести:

• удобство сварки деталей разного типа, сложных металлоконструкций;
• компактные габариты, при необходимости его можно переносить;
• для подключения можно использовать питание от сети на 220 и 380 В, оборудование защищено от перепадов напряжения;
• перед началом соединения заготовок большой толщины можно воспользоваться функцией предварительного нагрева.

Полуавтомат – хороший и надежный вариант для небольшой мастерской СТО. Часто такие устройства используются в строительстве или промышленности.

Недостатки

Минусов у такого устройства крайне мало. Следует отметить достаточно высокую стоимость, хотя этот недостаток компенсируется долговечностью, простотой эксплуатации и функциональностью агрегата. Первоначальные затраты на приобретение быстро окупаются, что особенно важно, если оборудование приобретается для больших объемов работ.

К недостаткам также можно отнести напыление металла, если работы ведутся без защитной среды. Это требует очистки поверхности после завершения, что увеличивает общие временные затраты. Неудобно создается и усиленное излучение электрической дуги. Сварщик обязан использовать маску для защиты лица и глаз от повреждений. Однако при выполнении любых сварочных работ СИЗ обязательны.

На сайте интернет-магазина «СварЦентр» представлен широкий ассортимент оборудования, в том числе сварочные инверторы.В каталоге вы также можете выбрать и заказать средства индивидуальной защиты, электроды, прочие расходные материалы, необходимые для выполнения бытовых или профессиональных сварочных работ. Специалисты магазина при необходимости помогут в выборе товара, проконсультируют по работе и условиям доставки.

сверхмощный маленький полуавтоматический инверторный сварочный аппарат искровой миг 160 оборудование постоянного тока mags

Обзор продукта

Описание

сверхмощный маленький полуавтоматический инверторный сварочный аппарат искровой миг 160 оборудование постоянного тока mags

ФУНКЦИИ И ХАРАКТЕРИСТИКИ

1.Применение технологии высокочастотного инвертора, оптимизированный дизайн, световой эффект и энергосбережение.

2. С функцией автоматической компенсации длины дуги, стабильной электрической дугой, меньшим разбрызгиванием, электрическая дуга имеет высокую проникающую силу.

3. Глубокая ванна, красивый внешний вид.

4. Отличные динамические характеристики.

5. Непрерывная и настойчивая сварка заготовки, высокая эффективность с высоким током.

Spark® полностью принадлежит Taizhou Genteck Electric Co., Ltd. Компания была основана в 2007 году в Вэньлине, город Тайчжоу, провинция Чжэцзян, Китай, и имеет сертификаты CE/GS, EMC и RoHS.Основными видами продукции являются инверторный сварочный аппарат MMA, инверторный сварочный аппарат TIG/MMA, сварочный аппарат MIG/MAG/CO2, аппарат для дуговой сварки переменным током, аппарат для дуговой сварки переменным/постоянным током, аппарат для точечной сварки, промышленный сварочный аппарат, инверторный воздушно-плазменный резак, аккумулятор. Зарядное устройство, аксессуары для сварочных аппаратов и т. д. Каждый год мы совершенствуем новый дизайн.

    MMA          TIG          MIG                             AC ARC

Нажмите на картинку, чтобы увидеть больше>>

Q1.Каковы отношения между Spark и Genteck?

A. Spark® полностью принадлежит Taizhou Genteck® Electric Co., Ltd.

Q2. Вы фабрика?

А. Да. Мы фабрика с более чем 10-летним опытом производства.

Q3: Доступны ли услуги OEM и ODM?
А: Конечно. У нас есть многолетний опыт обслуживания OEM и ODM.

Q4: Как насчет контроля качества?
A: Наш профессиональный контроль качества проверит качество во время производства и проведет проверку качества перед отправкой.

В качестве дополнительной меры все клиенты получают производственные образцы для утверждения.

Q5. Как я могу стать дистрибьютором сварочного аппарата Spark®?

A. Пожалуйста, напишите нам. Мы рады иметь дело с вами.

Q6. Как я могу поговорить с живым человеком и получить цитату?

A. Вы можете отправить нам запрос через alibaba.

↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓ ↓↓↓↓↓↓
