После установки окон необходимо сделать откосы. Откосами называют участок стены между окном и стеной, т.е. оконный проем. Откосы бывают как внешними (расположены снаружи окна), так и внутренними (расположены внутри помещения). В этой статье речь пойдет о внутренних откосах.

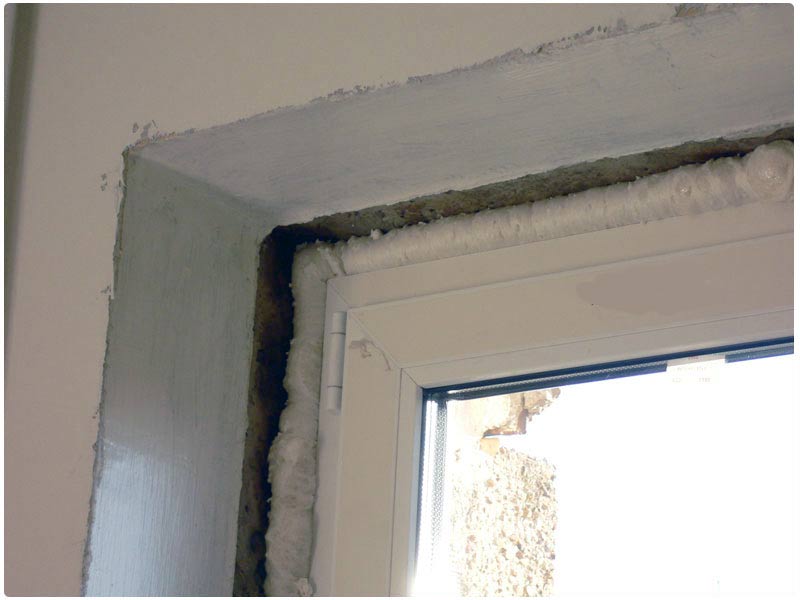

Многие полагают, что после установки окна и его обработке монтажной пеной оно обладает отличной изоляцией. Однако пена, когда она ничем не защищена, впитывает влагу и при температурных перепадах разрушается. Откосы же не только скрывают следы черновых монтажных работ, но и защищают монтажные швы, улучшают тепло- и шумоизоляцию, предотвращают запотевание окон. Однако все эти функции откосы смогут выполнять лишь в случае их правильного и качественного монтажа. При неграмотной установке сквозь откосы будет уходить около 40% тепла.

Сравним разные виды откосов.

Откосы штукатурные

Штукатурные откосы имеют больше недостатков, чем достоинств.

Штукатурка рано или поздно начинает растрескиваться, теряет свой цвет под воздействием лучей солонца, и в случае неизбежного проседания нового дома может «отходить» от стены. Кроме того, штукатурные откосы не вполне удобны по срокам их изготовления. Откосы должны штукатуриться в несколько слоев, при этом каждый слой должен выстояться и высохнуть. Затем эти откосы грунтуют и окрашивают. Весь процесс может занять неделю или две. В штукатурных откосах необходимая теплоизоляция не предусмотрена, что при самом небольшом переохлаждении приводит к запотеванию окон.

Откосы гипсокартонные

По сравнению со штукатурными откосы из гипсокартона более долговечны. Если их еще утеплить ватой, то гипсокартонные откосы будут обладать хорошими теплоизоляционными свойствами. Однако существенным недостатком гипсокартона является их «боязнь» влаги, в связи с чем, хорошую гидроизоляцию с их помощью получить невозможно. Подобные откосы можно устанавливать в тех помещениях, где уровень влажности незначителен и держится на постоянном уровне.

После установки этих откосов их также грунтуют и окрашивают. Срок изготовления немногим меньше, нежели у штукатурных.

Откосы пластиковые

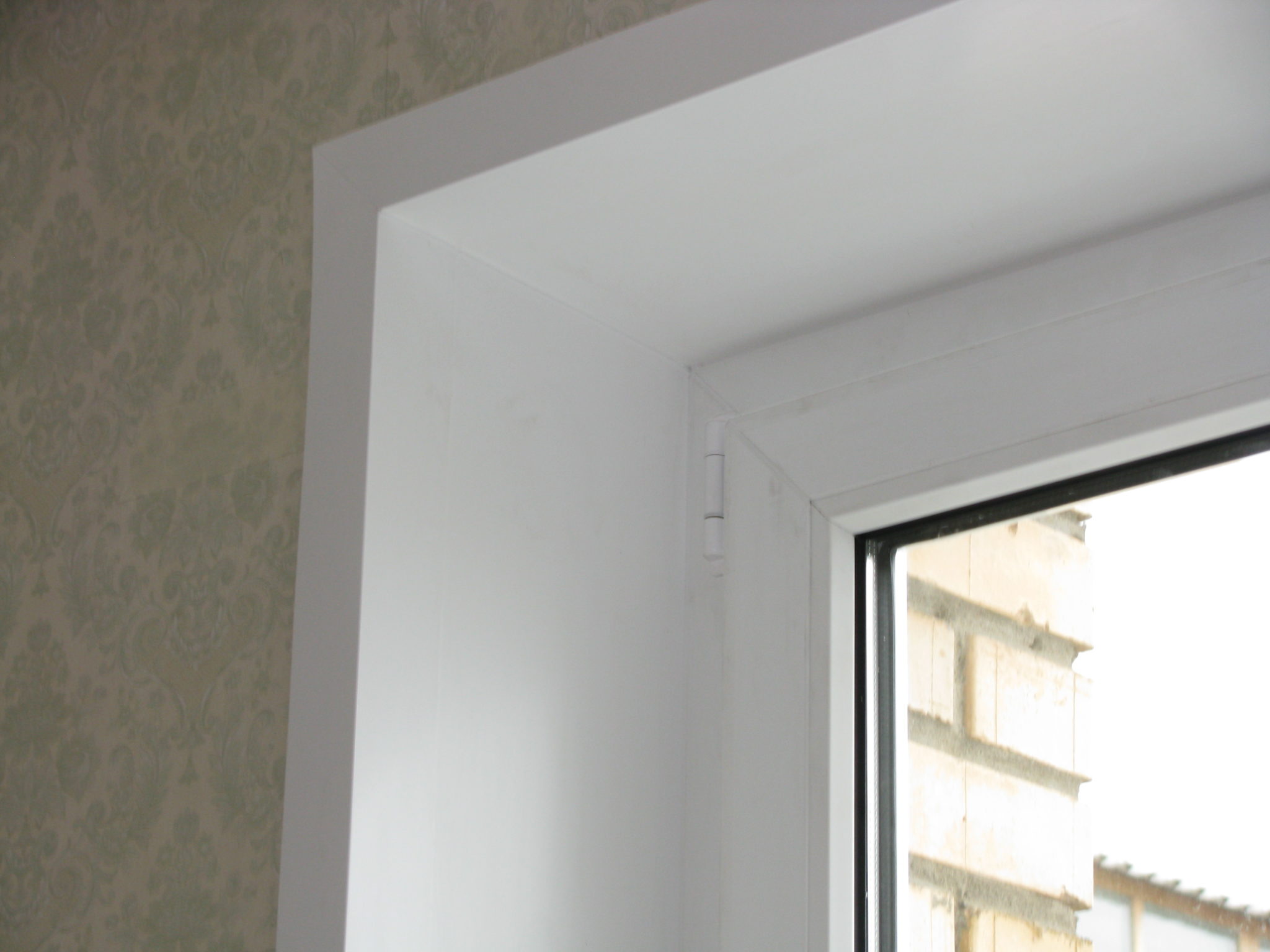

Данный вид откосов является наиболее универсальным. Они быстро монтируются, не выгорают, очень практичны и легко моются. Пластик является весьма долговечным материалом – он безотказно прослужит около 20 лет. Пластик может быть различных расцветок, и поэтому он будет хорошо сочетаться с любым окном. Благодаря использованию при монтаже пластиковых откосов минеральной ваты, такие откосы обладают отличными гидро- и термоизоляционными свойствами, что не допускает потери тепла и образования конденсата на окнах.

Пластиковые откосы в соответствии с рекомендациями и пошаговыми иллюстрациями в наших статьях по их монтажу сможет установить любой мужчина.

И немного цифр. Себестоимость стандартного оконного откоса размерами 120х75см составляет около 35$. Если же нанимать специалиста, то такой откос обойдется вам уже минимум в 85$. Если же ваш окно обладает нестандартными формами или размерами, то цена откоса значительно возрастет.

Справочник строительных материалов (О)
Справочник строительных материалов и терминов

Что такое откосы и какая бывает отделка откосов?

0 0 13 Июля 2016

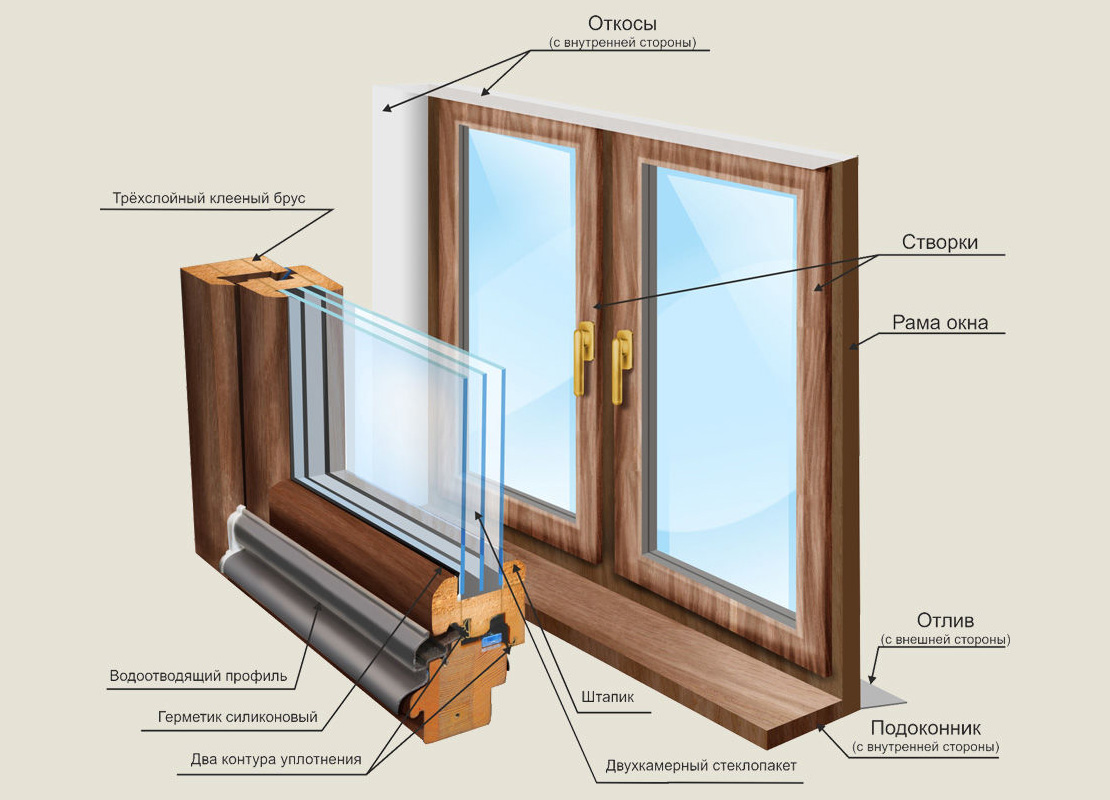

Оконный откос это часть структурной поддержки окна. Оконные откосы расположены внутри каркасной части окна, сверху и по бокам. Похожие составляющие Вы можете увидеть вокруг дверей, также известные как “дверные косяки” или ” дверной косяк”.

Технически оконные откосы бывают внутренние и внешние, а также делятся на боковые откосы, которые находятся по бокам окна, и верхний откос, который находится над верхней частью окна. Дверные коробки не обязательно включают косяки, но они всегда присутствуют при установке окон.

Зачем окну откосы?

Наличие откосов это зачастую неизбежная необходимость, а не прихоть декоратора:

1. Прежде всего, откосы – это часть внешней стены дома, которая гораздо шире, чем оконная коробка.

2. Также качественный ремонт откосов сохраняет тепло в Вашем доме и предотвращает выпадение росы, которая впоследствии может стать причиной опасного для здоровья грибка.

3. И третье – отделка откосов занимает не последнюю роль в дизайне интерьера. Красиво оформленные откосы – это как рама для картины. Ведь окна выполняют не только функцию дневного освещения помещения! Вид из окна доставляет нам эстетическое наслаждение, когда мы наблюдаем за жизнью города или любуемся природными ландшафтами.

Какие бывают откосы

Материал, используемый для оконных откосов, может быть разным: штукатурка, дерево, пластик, винил, металл. Оконные откосы могут быть окрашены в цвет отделки, оклеены обоями, или сохранять натуральную текстуру, в зависимости от используемого материала.

Если Ваши откосы:

• выглядят ужасно после недавней установки окна
• давно ремонтировались,
• на них появились трещины и щели,
• выгорела отделка
• или обсыпалась краска,

и Вы задумываетесь над решением этих вопросов, мы знаем как это исправить и избежать таких проблем в дальнейшем

Обратите внимание на новинку в оформлении окон – стеклянные или зеркальные оконные откосы!

Какие задачи решают стеклянные или зеркальные откосы:

• Легко и быстро монтируются
• Имеют ровную и гладкую поверхность
• Просты в уходе
• Устойчивы к ультрафиолету – не выгорают
• Не деформируются, не гниют
• Долговечны
• Подходят для любых окон – деревянных или пластиковых

А главное, стекло или зеркало можно украсить рисунком, фотоизображением или создать классический оконный переплет, таким образом, что оконные откосы будут гармонично дополнять Ваш домашний интерьер!

Также в Вашем доме появится больше света, за счет отражающей стеклянной поверхности.

И еще одно немаловажное преимущество: установленные стеклянные или зеркальные откосы визуально увеличивают пространство, стены как-будто растворяются в отражении, стирая все границы.

Что нужно для установки стеклянных или зеркальных откосов?

Качественный замер глубины откоса – от окна до края стены. А также внутреннюю и внешнюю высоту. Доверяйте только профессионалам: существует много ньюансов, которые нельзя упустить.

Определиться с дизайном откосов. Это может быть покраска, пескоструйная обработка, нанесение фотоизображения. Варианты ограничиваются только Вашей фантазией!

Заказать изготовление откосов. Мы давно работаем со стекло и знаем насколько важно применения качественных материалов – это влияет не только на декоративный эффект, но и играет важную роль в долговечности использования изделия.

Установить откосы. С данной задачей можно справиться самостоятельно, но при отсутствии опыта лучше обратиться к профессионалам – чтобы получить наиболее качественный результат.

Позвоните нам и мы поможем Вам в выборе дизайна, подскажем лучшее решение для Вашего дома, изготовим в кратчайшие сроки откосы, которые будут служить Вам годы!

Устройство оконных откосов | Все о ремонте и строительстве

Откосы желательно устраивать на следующий день после запенивания промежутков между стеной и оконным блоком, когда монтажная пена расширится и отвердеет. Делают два вида откосов: штукатурные и из сборных листовых материалов.

Оконные откосы делают с «рассветом», это когда расстояние между откосами у оконных коробок меньше, чем у поверхности стены. Угол «рассвета» всех откосов окон в одном помещении стараются сделать одинаковым.

Откосы из растворных смесей выполняют после оштукатуривания стен. В том случае, если в откосах будут получаться толстые наметы раствора, в стены набивают гвозди или вкручивают шурупы, а при толщине намета штукатурки более 50 мм гвозди дополнительно оплетают проволокой, либо закрепляют на них полимерные штукатурные сетки.

Под растворы на гипсовом вяжущем используются только оцинкованные гвозди и проволока, черный необработанный металл может проржаветь и выступить на поверхности откосов рыжими пятнами.

Сначала оштукатуривают верхние части откосов. Строго горизонтально вверху проема навешивают правило, хорошо его закрепляют с помощью гипсового теста или гвоздей. После оштукатуривания верхнего откоса правила навешивают вертикально на боковые стороны откосов и оштукатуривают их (рис. 93). Раствор, нанесенный на откосы, разравнивают широким шпателем, прижимая его к коробке и навешенному правилу. Наружные откосы (со стороны улицы) оштукатуривают сложным или цементным раствором. Внутренние откосы — цементным, цементно-известковым или гипсовым раствором с полимерными заполнителями, например, Ротбандом. Гипсовые растворы в чистом виде лучше не применять, так как откосы частично могут находится в зоне температур точки росы, а гипс «боится» воды. После оштукатуривания откосов их шпаклюют за два раза, например, Ветонитом и Шитроком.

Рис. 93. Устройство штукатурного откоса

Раствор наносят в обычной последовательности: обрызг, затем несколько слоев грунта, по грунту — накрывку и затирку. Каждый последующий слой наносится после высыхания предыдущего. Перед нанесением первого слоя обрызга поверхность стены обрабатывают соответствующими материалу стен грунтовками, перед нанесением последующих слоев поверхность предыдущего слоя обеспыливается или грунтуется водой. Угол откос–стена делают в трех вариантах: натирают усенки специальным угловым шпателем; устанавливают в слой раствора штукатурные уголки, что придает ему особую ровность и «остроту» или натирают на откосе фаску (рис. 3).

Штукатурные откосы можно примыкать только к деревянным окнам, к пластиковым окнам в обязательном порядке между откосом и оконной рамой делают слой силиконового герметика. В связи с тем, что коэффициенты температурных расширений пластиковых окон и штукатурного откоса различаются в разы, а адгезия между раствором и пластиком плохая, в месте примыкания откоса к раме появляется сквозная трещина. Слой силикона еще до устройства откосов наносят на засохшую пену, захватывая часть рамы. Если откос был сделан без силиконовой прослойки и треснул, то трещину расшивают острым шпателем и заполняют силиконом.

Откосы из сборных листовых материалов дороже штукатурных откосов по стоимости материалов, но проще в изготовлении. Откосы, устанавливаемые «сухим» способом, изготавливаются из влагостойких гипсокартонных плит (ГКЛВ) с последующей отделкой (окраска, оклейка термопластиком), либо устанавливается ПВХ- или сендвич-панель.

Монтаж может начинаться с установки сначала боковых откосов, а затем верхнего или наоборот, сначала верхнего, а затем двух боковых. Оба варианта равноценны. Существует три основных способа (и масса их разновидностей) установки панелей ГКЛВ, «Гипласт», ПВХ и пр. листовых материалов на откосы: на саморезах; с помощью системы профилей; с помощью клеевых составов, например, с помощью монтажной полиуретановой пены или гипсового клея «Перлфикс».

Последовательность изготовления сборных откосов на саморезах

1. Если вы устанавливаете откос вместе с монтажом окна из ПВХ, то на оконную раму нужно защелкнуть специальный П-профиль (рис. 94). Если окно уже установлено и запенено, то П-профиль, а правильнее его назвать L-профилем, устанавливается по периметру рамы заподлицо с ее краями. Короткая полка L-профиля всегда «смотрит» в центр окна. Если П-профиля нет, то и не надо, дождемся, когда монтажная пена застынет и выберем в ней паз, при этом панель откоса должна заходить по глубине проема за край рамы на 2–3 мм. При выборке паза не повредите (если есть) бутовочную или уплотнительную ленту.

Рис. 94. Крепление откосов П- или L-профилями и саморезами

2. Вставим в боковой П-профиль или в паз в пене подогнанный под размер откос и отогнем его под требуемым углом. Угол, на который отгибается откос, называется углом «рассвета». Его делают одинаковым на всех окнах помещения (или хотя бы на одном окне). Измеряют и переносят угол на другие окна с помощью тут же изготовленного шаблона (рис. 95). Имейте в виду, что если вы захотите сделать угол «рассвета» одинаковым для всех окон помещения и одинаковым для горизонтальных и вертикальных откосов, то, скорее всего вам придется поработать над оконными проемами скарпелем и кувалдой, сбивая «лишние» участки старой штукатурки и стены.

Рис. 95. Разметка и изменение угла «рассвета» откосов

Практически на любом из листовых материалов с тыльной стороны можно сделать V-образный вырез и изменить угол рассвета откоса. Материал откоса и П-профиль должны быть от одного производителя, чтобы нормально сопрягаться между собой по толщине.

3. Теперь, когда один конец откоса вставлен у окна в П-профиль или в паз монтажной пены, а другой находится у плоскости стены, измерим расстояния между откосом и стеной. В этот промежуток нужно вставить деревянную рейку либо согнуть кронштейны из кровельной стали или обрезков профилей для гипсокартона.

4. Замерив щель между откосом и стеной, откос снимают и устанавливают на место щели деревянную рейку или кронштейны, закрепляя их саморезами.

5. Любым клеем прикрепим к стенам откосов минераловатный утеплитель.

7. Устанавливаем откос в проектное положение. Один конец откоса заводим в П-профиль, другой примыкаем к деревянной рейке или кронштейнам и прикручиваем к ним саморезами шагом 200–250 мм.

8. Так же устанавливаем второй боковой откос.

9. Примеряем и вырезаем по размерам окна верхний откос. Устанавливаем утеплитель, деревянные рейки или кронштейны аналогично боковым откосам.

10. Устанавливаем верхний откос.

11. Выполняем обычный наружный угол стыкования гипсокартонных листов со вставкой углового профиля и шпаклеванием. Либо просто прикрываем место стыковки пластиковым угольником на клею.

Последовательность изготовления сборных откосов на системе профилей

1. Повторить пункт 1 откосов на саморезах.

2. Выровнять край откоса деревянной рейкой, закрепив её саморезами.

3. Закрепить на рейке J-профиль (рис. 96) со смещением в глубину откоса на 5 мм (при необходимости со стороны стены зашпаклевать щель между рейкой и стеной).

Рис. 96. Крепление откосов системой профилей

4. Завести боковые панели откосов в профили (или в паз в пене), установленные на оконной раме. Второй конец прижать к J-профилю.

5. Задуть монтажной пеной зазор между откосом и стеной или предварительно утеплить откос минераловатным утеплителем.

6. С-профиль, не дожидаясь затвердевания пены, защелкнуть на J-профиль, закрепив тем самым второй конец откоса.

7. Все тоже самое сделать с верхним откосом.

8. Места сопряжений боковых и верхнего откосов засиликонить.

Последовательность изготовления сборных откосов на клее или пене

1. Вырежем боковой откос нужного размера. Если монтаж откоса будет осуществляться на полиуретановой пене, то выберем пазы в затвердевшей пене у оконной рамы (рис. 97).

Рис. 97. Крепление откосов клеем или монтажной пеной

2. Обработаем откос стены грунтовкой и нанесем на него клей, например, “Перлфикс”. Для откосов на пене просто смочим стену откоса водой при помощи кисти.

3. Припрессуем готовый откос к клею, используя резиновые киянки.

При монтаже откосов на пене поступим немного по-другому. Если расстояние между прислоняемым откосом и стеной незначительное, то откос просто одним концом вставляют в паз у окна, другим подводят к стене и крепят к ней обычным бумажным скотчем. Затем щель между стеной и прислоненным откосом задувают пеной. Наименьшее расстояние между стеной и откосом должно быть не менее 20 мм. Это минимальная толщина щели, при которой возможно расширение пены.

Если расстояние между стеной и откосом довольно большое, то возникает риск, что при нанесении пены она не заполнит весь объем и оставит неутепленные места. В этом случае вдувание пены и монтаж откоса делают одновременно. Откос вставляют в паз у окна, подводят к стене и начинают вдувать пену, одновременно прижимая откос к стене. Когда откос будет повернут на нужный угол и прижат к пене и стене, его, как и в первом случае, приклеивают к стене бумажным скотчем и оставляют в таком положении до затвердевания пены.

Такой простой и эффективный способ установки откосов решает сразу несколько вопросов. Не нужно связываться с клеем — монтажная пена, нанесенная на обеспыленное и слегка увлажненное основание, сама является хорошим клеем. Вспененный полиуретан, а это и есть монтажная пена — на сегодняшний день один из самых эффективных утеплителей. Другими словами, покупая для установки откосов 1–2 баллончика монтажной пены, мы приобретаем и клей, и утеплитель. Правда, необходимо знать, что при затвердевании монтажная пена увеличивается в объеме и распирает конструкции, между которыми она внесена. Поэтому откос одной стороной должен быть заведен в паз у окна, а другой должен быть приклеен бумажным скотчем к стене, как правило при применении мелкопористой монтажной пены, на один откос хватает 6–8 полосок скотча (рис. 98).

Рис. 98. Временное закрепление откосов бумажным скотчем

4. Аналогично (на клее или на пене) устанавливаем второй боковой откос и сверху на них — верхний (либо сначала устанавливают верхний откос, затем два боковых).

5. У приклеенных откосов из ГКЛ места сопряжений зашпаклевываются гипсовыми растворами с применением армирующей ленты. У откосов на пене стыки чаще всего устраняются нанесением силиконового герметика. Однако именно здесь застройщика может подстерегать опасность. Некоторые силиконовые герметики со временем сереют или желтеют и портят внешний вид окна. Каким производителям герметиков довериться, сказать трудно, поскольку эффект изменения цвета проявляется не сразу. Некоторые фирмы, занимающиеся установкой окон из ПВХ и монтажом откосов, уходят от герметиков, заменяя их клеем ПВХ из тюбиков, уверяя, что этот клей со временем не желтеет. Особенно оправдано его применение, когда вместо гипсокартона на откосы устанавливаются специальные материалы: гипласт, ПВХ-откосы и другие на основе поливинилхлорида, в этом случае клей не просто «замазывает» щель между сопрягаемыми деталями, а немного растворяет материал и сваривает между собой.

Самый простой и функциональный способ крепления откосов — на монтажной пене с применением F-профилей. В этом случае не требуются деревянные бруски, не нужно ничего присверливать, используется минимум деталей, а когда придет время следующего ремонта, F-профили снимаются и под них наклеиваются обои или наносится краска. Потом профили устанавливаются на место и прикрывают края отделки, маскируя все мелкие дефекты.



Что такое откос стены в строительстве. Откосы своими руками

После установки окон необходимо сделать откосы. Откосами называют участок стены между окном и стеной, т.е. оконный проем. Откосы бывают как внешними (расположены снаружи окна), так и внутренними (расположены внутри помещения). В этой статье речь пойдет о внутренних откосах.

Многие полагают, что после установки окна и его обработке монтажной пеной оно обладает отличной изоляцией. Однако пена, когда она ничем не защищена, впитывает влагу и при температурных перепадах разрушается. Откосы же не только скрывают следы черновых монтажных работ, но и защищают монтажные швы, улучшают тепло- и шумоизоляцию, предотвращают запотевание окон. Однако все эти функции откосы смогут выполнять лишь в случае их правильного и качественного монтажа. При неграмотной установке сквозь откосы будет уходить около 40% тепла.

Сравним разные виды откосов.

Откосы штукатурные

Штукатурные откосы имеют больше недостатков, чем достоинств. Штукатурка рано или поздно начинает растрескиваться, теряет свой цвет под воздействием лучей солонца, и в случае неизбежного проседания нового дома может «отходить» от стены. Кроме того, штукатурные откосы не вполне удобны по срокам их изготовления. Откосы должны штукатуриться в несколько слоев, при этом каждый слой должен выстояться и высохнуть. Затем эти откосы грунтуют и окрашивают. Весь процесс может занять неделю или две. В штукатурных откосах необходимая теплоизоляция не предусмотрена, что при самом небольшом переохлаждении приводит к запотеванию окон.

Откосы гипсокартонные

По сравнению со штукатурными откосы из гипсокартона более долговечны. Если их еще утеплить ватой, то гипсокартонные откосы будут обладать хорошими теплоизоляционными свойствами. Однако существенным недостатком гипсокартона является их «боязнь» влаги, в связи с чем, хорошую гидроизоляцию с их помощью получить невозможно. Подобные откосы можно устанавливать в тех помещениях, где уровень влажности незначителен и держится на постоянном уровне. После установки этих откосов их также грунтуют и окрашивают. Срок изготовления немногим меньше, нежели у штукатурных.

Откосы пластиковые

Данный вид откосов является наиболее универсальным. Они быстро монтируются, не выгорают, очень практичны и легко моются. Пластик является весьма долговечным материалом – он безотказно прослужит около 20 лет. Пластик может быть различных расцветок, и поэтому он будет хорошо сочетаться с любым окном. Благодаря использованию при монтаже пластиковых откосов минеральной ваты, такие откосы обладают отличными гидро- и термоизоляционными свойствами, что не допускает потери тепла и образования конденсата на окнах.

Главная » Что такое откос? Устройство

Опубликовано: 14.12.2017

Откос является неотъемлемой частью любого окна. С его помощью не только обеспечивается привлекательный внешний вид окна, но и ограничивается доступ холода и сырости в помещение.

Что такое откос?

Откосом называют подпорку в виде наклонного бруса. Оконным откосом является важный строительный элемент, который способен придать завершенный вид окну.

От правильности монтирования откосов зависит надежность и долговечность строений. Кроме того, откосы не5 пропускают в помещение шум, что предоставляет жильцам максимум удобств.

С помощью откоса производится соединение окна и угла внутренней части дома. Откосы могут быть, как внутренними, так и внешними. Внутренние откосы устанавливаются внутри помещений, а внешние – с внешней стороны. Установка откосов должна производится с двух сторон, что обеспечит окну высокий уровень износоустойчивости.

После установки внешнего откоса необходимо в обязательном порядке загерметизировать щели между рамой окна и стеной. В противном случае влага впитается в монтажную пену и перейдет на внутреннюю часть стены.

Это может вызвать появление грибка на откосе, что не только испортит внешний вид окна, но и будет негативно влиять на здоровье человека.

Внешние откосы могут быть выполнены в любом цвете, что позволит подчеркнуть оригинальный внешний вид дома. Внутренние откосы выполняются преимущественно в белом цвете, что придает помещению света и непревзойденного внешнего вида.

Какие откосы лучше ?

Какие откосы лучше делать в квартире: пластиковые, гипсокартонные или штукатурные? Советы от СК Комфорт

Заменив старые окна на новые, без откосов вам не обойтись. Какие лучше делать, какие у них есть плюсы, минусы и особенности? В этом вам помогут разобраться специалисты компании СК Комфорт.

Важность откосов нельзя недооценивать. Это целый комплекс строительно-отделочных работ, без которых окно не сможет выполнять все свои функции, которые заложены в него производителем. Для того, чтобы правильно выбрать какой-либо вид оконных откосов, следуйте следующим советам:

откосы должны быть надежными и долговечными,

откосы должны быть устойчивыми к погодным воздействиям, таким как влага, тепло, перепад температуры,

откосы должны быть герметичными и экологически чистыми,

срок службы откосов должен быть соизмерим со сроком службы самого окна,

откосы должны быть устойчивыми к влажной уборке.

Давайте рассмотрим основные виды откосов, их плюсы и минусы.

Штукатурные откосы

Штукатурные откосы – достаточно распространенный вид отделки оконных проёмов, который применяют как для внутренних, так и для наружных работ. Стоят они недорого (не считая перлитной штукатурки), а делать такие откосы можно как в панельных домах с небольшой глубиной откоса, так и в кирпичных с широкими неровными откосами. Однако при пониженной температуре и повышенной влажности есть вероятность, что штукатурный откос начнёт промерзать, что может привести к образованию плесени и конденсата.

Ровные и крепкие откосы, которые можно перекрасить,

Большая вероятность промерзания, образования конденсата и плесени.

Откосы на окна: какие лучше установить

Янв 31/16

На сегодняшний день существуют три технологии, позволяющие изготовить откосы на окна своими руками. Каждая из них обладает своими особенностями, и выбор между ними порой является затруднительным. Об этом, а вернее о том, какие откосы сделать на окна, и пойдет разговор в данной статье от сайта «Дом Мечты».

Откосы. С ремонтом этого элемента оконного проема обязательно придется столкнуться после того, как будет произведена замена оконных блоков. К сожалению, мало какие современные мастера умеют работать аккуратно, и в процессе установки окон откосы просто полностью разбиваются – происходит это еще и потому, что вместе с заменой старых оконных рам категорически рекомендуется утеплять откосы. Именно этим мы и займемся в данной статье, в которой ознакомимся с тремя основными технологиями изготовления оконных откосов. Мы изучим их особенности, на основании которых вы сможете сделать осознанный выбор.

Откосы на окна фото

Откосы на окна: штукатурка – устаревшая технология?

По мнению многих строителей и ремонтников, это допотопная технология, которая не стоит внимания – с одной стороны, это так, но не совсем. Да, она несколько устаревшая, но внимание на нее обратить нужно потому, что только она одна по праву может называться экологически чистой, поскольку в ней не используются современные композитные материалы. Как говорится, только натурпродукт – цемент и песок и ничего более. Преимуществ у оштукатуренных откосов несколько.

Самое главное – это то, что они не нарушают естественный ход физических процессов, в частности, влагообмен. Они дышат и позволяют излишкам влаги впитываться в стены, а не конденсироваться на холодных окнах. Отделка откосов позволяет изготовить действительно прочную поверхность, повредить которую случайно достаточно сложно.

Отделка откосов штукатуркой фото

К недостаткам оштукатуренных откосов можно отнести разве что неумелые руки мастеров. Но это не их вина. Это современный подход к ремонту и строительству, а вернее нынешние строительные материалы, которые позволяют специалистам заработать те же деньги, только в несколько раз быстрее. Естественно, это происходит в ущерб качеству, как бы эти моменты ни скрывались производителями и мастерами – проще за полдня установить на откосы, чем возиться со штукатуркой несколько дней, зарабатывая те же самые деньги. Ничего не имею против современных технологий, но реальность остается реальностью, как бы она ни скрывалась. И с точки зрения комфортного и здорового микроклимата в помещении оштукатуренные откосы являются лучшим вариантом. Да, они сложные в изготовлении, но все же…

Какие откосы на окна лучше: подробно о каждом варианте

Итак, установка окон своими руками завершена, и Вы размышляете, а какие лучше? Ведь нужно знать как плюсы, так и минусы? Давайте поинтересуемся у специалистов!

Чтобы разобраться в данном вопросе, нужно выяснить, какими достоинствами и недостатками обладает каждый вид отделки.

Отсутствуют швы, окантовки, не нужно замудряться насчет стыковки листов, да и процесс шпаклевки окна приводи поверхность в практически идеально ровный пласт. Простота монтажа. Даже новичок, в принципе, может самостоятельно сделать штукатурку откоса, для этого нужно минимум инструментов, материалов, да и трудозатрат; Универсальность применения. Такой вид откоса можно использовать в любом помещении, при любом температурном режиме. вплотную, оставляют 5-10 мм для заделки силиконом. Финишная отделка включает шлифовку и покраску в 2-4 слоя (в зависимости от краски).

Что такое откосы? – Продажа пластиковых окон “Альфа Окна”

Откосы – части оконного или дверного проёма. Откосы бывают внутренними и наружными. Для красоты отделываются пластиковыми панелями или штукатурятся с последующей окраской. Наша компания предлагает внутренние откосы из ПВХ сендвич панелей. Такие откосы обеспечивают дополнительную тепло- и звукоизоляцию проёма окна, облегчают уход за оконным проёмом и окном, придают ему современный эстетический вид.

При демонтаже старых рам, в большинстве случаев, внутренние откосы окна частично разрушаются. Для решения этой проблемы мы предлагаем установку откосов из ПВХ-панелей. Откосы ПВХ дают следующие преимущества:

Дополнительная теплоизоляция Снижают уровень шума в помещении за счёт дополнительного уплотнения монтажного шва Улучшают освещенность комнаты, так как хорошо отражают свет Не выгорают, не выцветают и легко моются Придают окну законченный вид Откосы ПВХ подбираются соответственно текстуре и цветовой гамме пластикового окна Откосы ПВХ – это стильное и функциональное дополнение к пластиковым окнам

Отделка внутренних оконных откосов сендвич панелями ПВХ на сегодняшний день являются единственной возможностью быстро, недорого и красиво оформить оконные откосы после установки нового окна. Пластиковые откосы выгодно отличаются от штукатурных откосов, выполняемых по классической технологии, с оштукатуриванием. Во-первых, оштукатуривание это процесс, который проходит несколько стадий, между которыми нужно делать перерыв. Также после завершения оштукатуривания и последующей окраски откосов, между рамой и откосом может образоваться некрасивая щель. Это происходит из-за того, что при высыхании штукатурка уменьшается в объеме, а пластиковые окна изменяют свои размеры в зависимости от температуры (не много – 1 мм на п.м., но этого достаточно для образования трещины).

Какие откосы лучше для пластиковых окон

Завершающий этап процесса установки современных стеклопакетов – это отделка откосов. Они нужны не только для оформления оконного проема. Толстые стеклопакеты и надежная фурнитура обеспечивают отличную теплоизоляцию, но сопряжение оконной рамы и стены квартиры остается слабым местом конструкции. Эту проблемную зону необходимо прикрыть. Давайте выясним, какие откосы лучше подойдут для пластиковых окон.

Каким требованиям должны отвечать откосы?

Прежде чем рассматривать варианты обрамления окна, их достоинства и недостатки, определимся, что от этих элементов требуется.

Откосы должны:

Не уступать по долговечности конструкции окна. Современные стеклопакеты рассчитаны минимум на 15–20 лет эксплуатации. Откосы обязаны выдерживать не меньший срок без потери основных качеств. Мало кому понравится каждые два-три года переделывать их заново. Соответствовать общему стилю окна, составлять с ним единое целое. Сохранять или даже улучшать эксплуатационные характеристики пластиковых окон.

Разновидности

При ремонте квартиры в новостройке или при замене окон придется выбирать, чем отделывать проемы после установки современных конструкций со стеклопакетами.

Отделать оконные откосы можно при помощи следующих материалов:

Штукатурки; гипсокартона; гипсоволокна; пластиковых панелей.

Штукатурные откосы

Технология изготовления заключается в последовательном нанесении нескольких слоев штукатурного и шпаклевочного раствора. Слой финишной шпаклевки окрашивается.

Какие откосы делать лучше?

Наша компания «Фабрики окон» ™ предлагает пластиковую отделку откосов, т. е. панели ПВХ. Этот вариант отделки откосов наиболее практичен, поскольку в отличие от отделки гипсокартонном или штукатурной отделки, не требует в дальнейшей эксплуатации дополнительных усилий и вложений материальных средств, т. е. их не нужно подкрашивать, обновлять, менять. Поскольку штукатурка и гипсокартон являются статичными материалами, то при открывании – закрывании створки в окне частенько возникают трещины между откосом и рамой.

С помощью пластиковой отделки откосов этих проблем можно избежать. Благодаря тому, что ПВХ имеет свойство линейного расширения пластиковое окно «играет» в зависимости от перепадов температур либо усадки дома. К тому же пластиковые откосы легко моются мыльными растворами и не теряют свой цвет с течение времени.

Остались вопросы? Закажи звонок и получи бесплатную консультацию!

Получить консультацию

Как или из чего лучше сделать откосы для ПВХ окон?

выбор между пластиковым октосом и откосом из гипсовой смеси для ПВХ окон

Рассказать друзьям

Похожие вопросы

На вопрос отвечали эксперты

Лучший ответ

Крепление на поверхности откоса любого, т. н. “тёплого” материала (будь то пластик или сендвич-панель), чревато тем, что под этим наружным слоем со временем может появиться конденсат, а затем грибок и плесень. Ещё проблема в том, что контролировать появление плесени на начальной стадии затруднительно: её можно долго не видеть, пока она сама не вылезет наружу.
Ситуация во многом зависит от того, соблюдались ли требования ГОСТ в процессе монтажа оконного блока.
Поэтому, самый надёжный вариант – оштукатуривание поверхности откоса любой предназначенной для этого смесью, без каких-либо дополнительных наклеек. В этом случае можно будет своевременно обнаружить последствия возможных дефектов монтажа окон и принять необходимые меры для устранения дефекта.

Вопрос создала специально для обсуждения идей с дверью. Все подробности тут http://ideas.vdolevke.ru/posts/12590/ т.к. в блоге обсуждающие не могли добавлять свои фото.

Как сделать правильно? На лоджии панорамное остекление из холодного аллюминия.Одни оконные фирмы предлагают поставить еще дно окно вторым контуром,другие вставляют пластиковый профиль в алюминивый прфиль и меняют стеклопакет на двойной. Подскажите…

Здравствуйте! Проблема!! полгода назад установили во всей квартире межкомнатные двери, а теперь решили сделать капитальный ремонт с новым полом, потолками и стенами((скажите пожалуйста, что делать что бы не испортить двери, и возможно ли вообще…

Добрый день. Уже какой день ломаю голову какие двери купить. У нас очень маленький квадратный коридор из которого вход в три комнаты и конечно выход на лестничную клетку (план наглядный приложила). Думала дверь в детскую (№2) и входную (вторую)(№1)…

Подскажите,пожалуйста,влияет ли количество профилей входной металлической двери – 2,3 или даже 4, на ее тепло- и шумоизоляцию? Или эти факторы зависят только от внутренней “начинки” двери, а все эти профили и контуры уплотнения – это новый рекламный…

Внутренние откосы на окна: варианты отделки и схема монтажа

Для чего нужна отделка окон

Внутренняя отделка пластиковых окон несет не только декоративную функцию, но и защитную. Монтажный шов должен быть надежно защищен от оказываемых на него воздействий, чтобы оконная система в целом функционировала правильно: не запотевали и не промерзали стекла, а на откосах не скапливался конденсат .

Монтажный шов снаружи также должен быть надежно защищен от воздействия атмосферных осадков, ветра и солнечных лучей, под действием которых пенополистирол разрушается. Эффективно защитить его можно, установив металлические откосы и наличники на окна пластиковые для внешней отделки, которые придадут окну опрятный завершенный вид.

Для внутренней отделки оконного проема в доме применяют материал разных видов. Это может быть декоративная штукатурка, установка на откосы пластиковых окон панелей ПВХ своими руками или гипсокартона. Эффектно смотрится отделка внутренних откосов декоративным искусственным камнем. Чтобы понять, какой из этих способов лучше, стоит каждый из них рассмотреть отдельно.

Декоративная штукатурка

Выполняя ремонт в доме, в качестве отделочного материала для стен часто используют интерьерную декоративную штукатурку. Этот материал позволит сделать откосы на окнах необычными и эффектными.

Декоративная штукатурка часто используется для внутренней отделки откосов

В состав декоративной штукатурки могут входить наполнители различной фракции и происхождения – это могут быть натуральные волокна древесины или каменная крошка либо искусственные гранулы различного размера. Декоративная штукатурка применяется в качестве финишного слоя, создавая необычную фактурную поверхность или замысловатый рисунок, как венецианская штукатурка .

Как материал для внутренней отделки откосов, декоративная штукатурка имеет в своем активе следующие характеристики:

Эффективно маскирует неровности основания; ее можно наносить на любой материал основания: кирпич, бетон, гипсокартон, древесина; этот материал не впитывает запахи; безопасный, негорючий и экологически чистый композит; обладает звукоизоляционными качествами; при незначительных дефектах основания его предварительный ремонт не требуется; при обработке воском или окраске штукатурный слой становится влагоотталкивающим; обладает воздухопроницаемостью; ремонт штукатурного слоя осуществляется очень просто, нет необходимости удалять всю отделку;
возможна отделка арочных оконных конструкций.

Скрыть

Далеко не всегда хозяева квартир знают, что такое откосы и отливы в пластиковых окнах, и считают, что устанавливать их необязательно. Однако прежде чем сделать вывод, нужно разобраться, что это такое и для чего они нужны. Основной функцией данных деталей служит не только декоративное завершение окон, но и защита помещения от влаги и сквозняков.

Предназначение и терминология

Отливы устанавливаются с внешней части сооружения, откосы без отливов монтируются внутри комнаты. – это конструкция, которая не позволяет влаге попасть к раме окна или стене здания, например, во время дождя. По отливу осадки отводятся в сторону и попадают на землю.

Терминология

Откос, с какой бы стороны он ни находился, размещается по периметру окна и служит для декоративного оформления, так как помогает скрыть монтажные швы, неровности, закрыть оконный проем после того, как окна будут вставлены. Еще одним назначением конструкции является , защита помещения от шума, холода. Если отливы и откосы не монтировать, велика вероятность того, что через негерметичные швы в комнату будет попадать излишняя влага. В прохладное время года в помещении будет не комфортно, так как теплый воздух будет быстро его покидать, кроме этого, на окнах будет образовываться конденсат, на стенах может появиться грибок и плесень.

Самостоятельный монтаж

И отливов на пластиковые окна не всегда проводится той же компанией, которая ставит окна. Часто этим занимается отдельный специалист или работу приходится выполнять хозяевам помещения. Не стоит этого бояться: на самом деле установка данных элементов не вызывает сложности и под силу любителю. Однако если ваша квартира находится достаточно высоко, и нужно проводить работы снаружи, лучше нанять людей, имеющих соответствующее оборудование, так как при отсутствии балкона работа на высоте небезопасна и требует специальных навыков и наличия средств страховки, которые покупать невыгодно.

Пластиковый сендвич для откосов

Внутренние работы можно смело проводить самостоятельно. Правильный откос на должен быть из того же материала, что и оконная рама: это поможет избежать щелей, разной реакции материалов на температуру и другие внешние факторы. Пластик удобен в использовании, легко монтируется, гармонично смотрится, стоит недорого, не требует сложного монтажа и обслуживания после установки.

Для того чтобы не тратить много времени на монтаж, не думать, как правильно расположить внутри откосов утеплитель, можно приобрести сэндвич-панели для откосов пластиковых окон. Это готовая конструкция, которая уже имеет внутри утеплитель из полиуретана, и ее можно ставить сразу, предварительно только заделав и загерметизировав щели швов.

Структура установленых откосов

Как правильно монтировать?

Внутри можно установить самостоятельно, для этого не потребуется проводить сложные работы, нанимать специалистов. Вы вполне можете сэкономить, качественно выполнив работу самостоятельно.

• Перед началом процедуры потребуется провести некоторую подготовку, которая включает очистку оконного проема от лишнего мусора. Для этого потребуется срезать выступающую монтажную пену, выдуть мусор, обезжирить пространство. Небольшие щели можно заделать при помощи герметика, если есть большие отверстия, их заделывают при помощи цементной смеси, при необходимости обрабатывают стыки герметиком. Это позволит не только ликвидировать сквозняки, но и избавиться от попадания влаги в пространство между откосом и рамой.
• Далее можно начинать устанавливать сэндвич-панели для откосов пластиковых окон, цена которых на первый взгляд несколько выше, чем обычных аналогов, однако если к стоимости голого откоса прибавить цену утеплителя, затраты на обрешетку, пароизоляцию и прочие мелочи, разница получится не такой уж большой. Монтаж отливов откосов может происходить как сразу после установки окон, так и спустя любое время после этого.

Откосы продаются в виде длинных конструкций, бояться этого не следует, достаточно правильно померить и отрезать по месту, материал легко отпиливается ручной пилой. Главное, чтобы параметры выбранного откоса соответствовали характеристикам оконного проема, не были меньше.

• Установка откосов отливов проводится в определенной последовательности. Начинать нужно с монтажа отливов, иначе откосы будут мешать. Необходимо сначала найти горизонтальную линию: делать это нужно по уровню, затем проклеить стыки между окном и рамой специальной диффузионной лентой.
• Отливы чаще всего крепят при помощи монтажной пены, излишки которой срезают после ее высыхания, а швы обрабатывают влагостойким герметиком. Для того чтобы деталь не отстала и закрепилась в ровном положении, на период затвердевания пены ее прижимают чем-нибудь тяжелым. Отлив должен немного смотреть вниз, чтобы на нем не собирался снег.

Установка откосов и отливов на пластиковые окна должна проводиться аккуратно, важно следить за тем, чтобы каждая деталь стояла ровно, не образовывалось щелей между ней и стенами.

• После того как отлив будет закреплен, можно начинать монтировать откосы. Внутри монтаж проводится по тому же принципу, что и снаружи, только в случае работы внутри обычно приходится иметь дело не с отливом, а с подоконником, который также крепится при помощи монтажной пены в первую очередь, затем приступают к установке откосов.

Откосы и выпускают в готовом виде, поэтому все, что нужно – это подогнать деталь по размеру. Монтировать нужно осторожно, чтобы стыки сошлись, и не было большой щели. Щели рекомендуется закрыть герметиком, если они будут. Работу начинают с вертикальных элементов, которые крепятся при помощи саморезов, затем монтируют горизонтальные элементы конструкции.

Смонтированные откосы

Отливы и откосы пластиковые – хороший способ защитить оконную конструкцию от влаги, перекрыть ветру доступ в помещение. Утепленный откос не позволит теплому воздуху выйти через окна и поможет в зимнее время сделать комнату теплее на несколько градусов.

Оконный откос это часть структурной поддержки окна. Оконные откосы расположены внутри каркасной части окна, сверху и по бокам. Похожие составляющие Вы можете увидеть вокруг дверей, также известные как “дверные косяки” или ” дверной косяк”.

Технически оконные откосы бывают внутренние и внешние, а также делятся на боковые откосы, которые находятся по бокам окна, и верхний откос, который находится над верхней частью окна. Дверные коробки не обязательно включают косяки, но они всегда присутствуют при установке окон.

Зачем окну откосы?

Наличие откосов это зачастую неизбежная необходимость, а не прихоть декоратора:

1. Прежде всего, откосы – это часть внешней стены дома, которая гораздо шире, чем оконная коробка.

2. Также качественный ремонт откосов сохраняет тепло в Вашем доме и предотвращает выпадение росы, которая впоследствии может стать причиной опасного для здоровья грибка.

3. И третье – отделка откосов занимает не последнюю роль в дизайне интерьера. Красиво оформленные откосы – это как рама для картины. Ведь окна выполняют не только функцию дневного освещения помещения! Вид из окна доставляет нам эстетическое наслаждение, когда мы наблюдаем за жизнью города или любуемся природными ландшафтами.

Какие бывают откосы

Материал, используемый для оконных откосов, может быть разным: штукатурка, дерево, пластик, винил, металл. Оконные откосы могут быть окрашены в цвет отделки, оклеены обоями, или сохранять натуральную текстуру, в зависимости от используемого материала.

Если Ваши откосы:

• выглядят ужасно после недавней установки окна
• давно ремонтировались,
• на них появились трещины и щели,
• выгорела отделка
• или обсыпалась краска,

и Вы задумываетесь над решением этих вопросов, мы знаем как это исправить и избежать таких проблем в дальнейшем

Обратите внимание на новинку в оформлении окон – стеклянные или зеркальные оконные откосы!

Какие задачи решают стеклянные или зеркальные откосы:

• Легко и быстро монтируются
• Имеют ровную и гладкую поверхность
• Просты в уходе
• Устойчивы к ультрафиолету – не выгорают
• Не деформируются, не гниют
• Долговечны
• Подходят для любых окон – деревянных или пластиковых

А главное, стекло или можно украсить рисунком, или создать классический оконный переплет, таким образом, что оконные откосы будут гармонично дополнять Ваш домашний интерьер!

Также в Вашем доме появится больше света, за счет отражающей стеклянной поверхности.

И еще одно немаловажное преимущество: установленные стеклянные или зеркальные откосы визуально увеличивают пространство, стены как-будто растворяются в отражении, стирая все границы.

Что нужно для установки стеклянных или зеркальных откосов?

Качественный замер глубины откоса – от окна до края стены. А также внутреннюю и внешнюю высоту. Доверяйте только профессионалам: существует много ньюансов, которые нельзя упустить.

Определиться с дизайном откосов. Это может быть покраска, пескоструйная обработка, нанесение фотоизображения. Варианты ограничиваются только Вашей фантазией!

Заказать изготовление откосов. Мы давно работаем со стекло и знаем насколько важно применения качественных материалов – это влияет не только на декоративный эффект, но и играет важную роль в долговечности использования изделия.

Установить откосы. С данной задачей можно справиться самостоятельно, но при отсутствии опыта лучше обратиться к профессионалам – чтобы получить наиболее качественный результат.

Позвоните нам и мы поможем Вам в выборе дизайна, подскажем лучшее решение для Вашего дома, изготовим в кратчайшие сроки откосы, которые будут служить Вам годы!

Наклонная поверхность: 1) ограничивает массы сыпучего материала. Предельно большой угол О., при котором сыпучее тело еще находится в равновесии, называется углом естественного О., зависит от состава сыпучего тела и его влажности. При большой… … Геологическая энциклопедия

ОТКОС, см. откашивать. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля

откос – ОТКОС, а, м. Прогул, увольнение, какая л. ситуация, в которой кому л. удалось избежать неприятностей, нежелательных действий и т. п.; хитрость, позволившая избежать неприятностей. откос от армады (армии). От откосить … Словарь русского арго

ОТКОС, а, муж. 1. Покатый спуск. О. холма. 2. Боковая наклонная поверхность дорожной насыпи. Крепление откосов. Пустить поезд под о. 3. Подпорка в виде наклонного бруса (спец.). | прил. откосный, ая, ое (к 1 и 2 знач.). Толковый словарь Ожегова.… … Толковый словарь Ожегова

откос – Наклонная поверхность, являющаяся частью грунтового массива или конструкции [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики строительство в целом EN slope DE AnlaufNeigung FR pentetalus … Справочник технического переводчика

откос – Наклонный участок земной поверхности, угол наклона которого определяется отклонением от горизонтали, а длина – наклонным расстоянием между гребнем склона и его подножьем. Syn.: склон; косогор … Словарь по географии

откос – 3.7 откос: Вертикальный или крутонаклонный участок поверхности земли, сформированный в результате рельефообразующих процессов или инженерно хозяйственной деятельности человека. Источник … Словарь-справочник терминов нормативно-технической документации

Катиться под откос. Разг. Неодобр. Опускаться в нравственном, моральном отношении. Ф 1, 234. Идти/ пойти под откос. 1. Разг. Резко изменяться в худшую сторону (о делах, жизни в целом). СПП 2001, 59; Мокиенко 2003, 68. 2. Попадать в беду. Сергеева … Большой словарь русских поговорок

Откос – 38. Откос наклонная часть поверхности открытой горной выработки или искусственной насыпи (отвала). В зависимости от вида горнодобывающего оборудования, откос может иметь плоский (экскаваторы драглайны, многочерпаковые экскаваторы), вогнутый… … Официальная терминология

Книги

• Нижегородский откос , Николай Кочин. Роман НИЖЕГОРОДСКИЙ ОТКОС завершает трилогию старейшего советского писателя о Великой Октябрьской революции (“Гремячая Поляна”, “Юность”, “Нижегородский откос”). Здесь главный герой романа…
• Эшелоны идут под откос… , Николай Томан. Настоящее издание представляет собой сборник произведений Николая Томана. Автор в течение всей своей творческой жизни воспевал высокое мужество, подвиги, которыетребуют от людей не только…

Устройство оконных откосов – Все о строительстве

Откосы желательно устраивать на следующий день после запенивания промежутков между стеной и оконным блоком, когда монтажная пена расширится и отвердеет. Делают два вида откосов: штукатурные и из сборных листовых материалов.

Оконные откосы делают с «рассветом», это когда расстояние между откосами у оконных коробок меньше, чем у поверхности стены. Угол «рассвета» всех откосов окон в одном помещении стараются сделать одинаковым.

Откосы из растворных смесей выполняют после оштукатуривания стен. В том случае, если в откосах будут получаться толстые наметы раствора, в стены набивают гвозди или вкручивают шурупы, а при толщине намета штукатурки более 50 мм гвозди дополнительно оплетают проволокой, либо закрепляют на них полимерные штукатурные сетки. Под растворы на гипсовом вяжущем используются только оцинкованные гвозди и проволока, черный необработанный металл может проржаветь и выступить на поверхности откосов рыжими пятнами.

Сначала оштукатуривают верхние части откосов. Строго горизонтально вверху проема навешивают правило, хорошо его закрепляют с помощью гипсового теста или гвоздей. После оштукатуривания верхнего откоса правила навешивают вертикально на боковые стороны откосов и оштукатуривают их (рис. 93). Раствор, нанесенный на откосы, разравнивают широким шпателем, прижимая его к коробке и навешенному правилу. Наружные откосы (со стороны улицы) оштукатуривают сложным или цементным раствором. Внутренние откосы — цементным, цементно-известковым или гипсовым раствором с полимерными заполнителями, например, Ротбандом. Гипсовые растворы в чистом виде лучше не применять, так как откосы частично могут находится в зоне температур точки росы, а гипс «боится» воды. После оштукатуривания откосов их шпаклюют за два раза, например, Ветонитом и Шитроком.

Рис. 93. Устройство штукатурного откоса

Раствор наносят в обычной последовательности: обрызг, затем несколько слоев грунта, по грунту — накрывку и затирку. Каждый последующий слой наносится после высыхания предыдущего. Перед нанесением первого слоя обрызга поверхность стены обрабатывают соответствующими материалу стен грунтовками, перед нанесением последующих слоев поверхность предыдущего слоя обеспыливается или грунтуется водой. Угол откос–стена делают в трех вариантах: натирают усенки специальным угловым шпателем; устанавливают в слой раствора штукатурные уголки, что придает ему особую ровность и «остроту» или натирают на откосе фаску (рис. 3).

Штукатурные откосы можно примыкать только к деревянным окнам, к пластиковым окнам в обязательном порядке между откосом и оконной рамой делают слой силиконового герметика. В связи с тем, что коэффициенты температурных расширений пластиковых окон и штукатурного откоса различаются в разы, а адгезия между раствором и пластиком плохая, в месте примыкания откоса к раме появляется сквозная трещина. Слой силикона еще до устройства откосов наносят на засохшую пену, захватывая часть рамы. Если откос был сделан без силиконовой прослойки и треснул, то трещину расшивают острым шпателем и заполняют силиконом.

Откосы из сборных листовых материалов дороже штукатурных откосов по стоимости материалов, но проще в изготовлении. Откосы, устанавливаемые «сухим» способом, изготавливаются из влагостойких гипсокартонных плит (ГКЛВ) с последующей отделкой (окраска, оклейка термопластиком), либо устанавливается ПВХ- или сендвич-панель.

Монтаж может начинаться с установки сначала боковых откосов, а затем верхнего или наоборот, сначала верхнего, а затем двух боковых. Оба варианта равноценны. Существует три основных способа (и масса их разновидностей) установки панелей ГКЛВ, «Гипласт», ПВХ и пр. листовых материалов на откосы: на саморезах; с помощью системы профилей; с помощью клеевых составов, например, с помощью монтажной полиуретановой пены или гипсового клея «Перлфикс».

Последовательность изготовления сборных откосов на саморезах

1. Если вы устанавливаете откос вместе с монтажом окна из ПВХ, то на оконную раму нужно защелкнуть специальный П-профиль (рис. 94). Если окно уже установлено и запенено, то П-профиль, а правильнее его назвать L-профилем, устанавливается по периметру рамы заподлицо с ее краями. Короткая полка L-профиля всегда «смотрит» в центр окна. Если П-профиля нет, то и не надо, дождемся, когда монтажная пена застынет и выберем в ней паз, при этом панель откоса должна заходить по глубине проема за край рамы на 2–3 мм. При выборке паза не повредите (если есть) бутовочную или уплотнительную ленту.

Рис. 94. Крепление откосов П- или L-профилями и саморезами

2. Вставим в боковой П-профиль или в паз в пене подогнанный под размер откос и отогнем его под требуемым углом. Угол, на который отгибается откос, называется углом «рассвета». Его делают одинаковым на всех окнах помещения (или хотя бы на одном окне). Измеряют и переносят угол на другие окна с помощью тут же изготовленного шаблона (рис. 95). Имейте в виду, что если вы захотите сделать угол «рассвета» одинаковым для всех окон помещения и одинаковым для горизонтальных и вертикальных откосов, то, скорее всего вам придется поработать над оконными проемами скарпелем и кувалдой, сбивая «лишние» участки старой штукатурки и стены.

Рис. 95. Разметка и изменение угла «рассвета» откосов

Практически на любом из листовых материалов с тыльной стороны можно сделать V-образный вырез и изменить угол рассвета откоса. Материал откоса и П-профиль должны быть от одного производителя, чтобы нормально сопрягаться между собой по толщине.

3. Теперь, когда один конец откоса вставлен у окна в П-профиль или в паз монтажной пены, а другой находится у плоскости стены, измерим расстояния между откосом и стеной. В этот промежуток нужно вставить деревянную рейку либо согнуть кронштейны из кровельной стали или обрезков профилей для гипсокартона.

4. Замерив щель между откосом и стеной, откос снимают и устанавливают на место щели деревянную рейку или кронштейны, закрепляя их саморезами.

5. Любым клеем прикрепим к стенам откосов минераловатный утеплитель.

7. Устанавливаем откос в проектное положение. Один конец откоса заводим в П-профиль, другой примыкаем к деревянной рейке или кронштейнам и прикручиваем к ним саморезами шагом 200–250 мм.

8. Так же устанавливаем второй боковой откос.

9. Примеряем и вырезаем по размерам окна верхний откос. Устанавливаем утеплитель, деревянные рейки или кронштейны аналогично боковым откосам.

10. Устанавливаем верхний откос.

11. Выполняем обычный наружный угол стыкования гипсокартонных листов со вставкой углового профиля и шпаклеванием. Либо просто прикрываем место стыковки пластиковым угольником на клею.

Последовательность изготовления сборных откосов на системе профилей

1. Повторить пункт 1 откосов на саморезах.

2. Выровнять край откоса деревянной рейкой, закрепив её саморезами.

3. Закрепить на рейке J-профиль (рис. 96) со смещением в глубину откоса на 5 мм (при необходимости со стороны стены зашпаклевать щель между рейкой и стеной).

Рис. 96. Крепление откосов системой профилей

4. Завести боковые панели откосов в профили (или в паз в пене), установленные на оконной раме. Второй конец прижать к J-профилю.

5. Задуть монтажной пеной зазор между откосом и стеной или предварительно утеплить откос минераловатным утеплителем.

6. С-профиль, не дожидаясь затвердевания пены, защелкнуть на J-профиль, закрепив тем самым второй конец откоса.

7. Все тоже самое сделать с верхним откосом.

8. Места сопряжений боковых и верхнего откосов засиликонить.

Последовательность изготовления сборных откосов на клее или пене

1. Вырежем боковой откос нужного размера. Если монтаж откоса будет осуществляться на полиуретановой пене, то выберем пазы в затвердевшей пене у оконной рамы (рис. 97).

Рис. 97. Крепление откосов клеем или монтажной пеной

2. Обработаем откос стены грунтовкой и нанесем на него клей, например, “Перлфикс”. Для откосов на пене просто смочим стену откоса водой при помощи кисти.

3. Припрессуем готовый откос к клею, используя резиновые киянки.

При монтаже откосов на пене поступим немного по-другому. Если расстояние между прислоняемым откосом и стеной незначительное, то откос просто одним концом вставляют в паз у окна, другим подводят к стене и крепят к ней обычным бумажным скотчем. Затем щель между стеной и прислоненным откосом задувают пеной. Наименьшее расстояние между стеной и откосом должно быть не менее 20 мм. Это минимальная толщина щели, при которой возможно расширение пены.

Если расстояние между стеной и откосом довольно большое, то возникает риск, что при нанесении пены она не заполнит весь объем и оставит неутепленные места. В этом случае вдувание пены и монтаж откоса делают одновременно. Откос вставляют в паз у окна, подводят к стене и начинают вдувать пену, одновременно прижимая откос к стене. Когда откос будет повернут на нужный угол и прижат к пене и стене, его, как и в первом случае, приклеивают к стене бумажным скотчем и оставляют в таком положении до затвердевания пены.

Такой простой и эффективный способ установки откосов решает сразу несколько вопросов. Не нужно связываться с клеем — монтажная пена, нанесенная на обеспыленное и слегка увлажненное основание, сама является хорошим клеем. Вспененный полиуретан, а это и есть монтажная пена — на сегодняшний день один из самых эффективных утеплителей. Другими словами, покупая для установки откосов 1–2 баллончика монтажной пены, мы приобретаем и клей, и утеплитель. Правда, необходимо знать, что при затвердевании монтажная пена увеличивается в объеме и распирает конструкции, между которыми она внесена. Поэтому откос одной стороной должен быть заведен в паз у окна, а другой должен быть приклеен бумажным скотчем к стене, как правило при применении мелкопористой монтажной пены, на один откос хватает 6–8 полосок скотча (рис. 98).

Рис. 98. Временное закрепление откосов бумажным скотчем

4. Аналогично (на клее или на пене) устанавливаем второй боковой откос и сверху на них — верхний (либо сначала устанавливают верхний откос, затем два боковых).

5. У приклеенных откосов из ГКЛ места сопряжений зашпаклевываются гипсовыми растворами с применением армирующей ленты. У откосов на пене стыки чаще всего устраняются нанесением силиконового герметика. Однако именно здесь застройщика может подстерегать опасность. Некоторые силиконовые герметики со временем сереют или желтеют и портят внешний вид окна. Каким производителям герметиков довериться, сказать трудно, поскольку эффект изменения цвета проявляется не сразу. Некоторые фирмы, занимающиеся установкой окон из ПВХ и монтажом откосов, уходят от герметиков, заменяя их клеем ПВХ из тюбиков, уверяя, что этот клей со временем не желтеет. Особенно оправдано его применение, когда вместо гипсокартона на откосы устанавливаются специальные материалы: гипласт, ПВХ-откосы и другие на основе поливинилхлорида, в этом случае клей не просто «замазывает» щель между сопрягаемыми деталями, а немного растворяет материал и сваривает между собой.

Самый простой и функциональный способ крепления откосов — на монтажной пене с применением F-профилей. В этом случае не требуются деревянные бруски, не нужно ничего присверливать, используется минимум деталей, а когда придет время следующего ремонта, F-профили снимаются и под них наклеиваются обои или наносится краска. Потом профили устанавливаются на место и прикрывают края отделки, маскируя все мелкие дефекты.

Виды откосов для окон, их недостатки и особенности

16 июня 2014 — 12:00

После монтажа окна ПВХ приходится восстанавливать откосы или делать их заново.

Установка откосов является завершающим этапом отделки окна. Вариантов отделки бывает несколько. В зависимости от того, какие цели преследуются, — сэкономить или получить высококачественную защиту от холода, влаги и шума, — отдается предпочтение тому или иному виду откосов.

Откосы из гипсокартона.

Гипсокартон состоит из двух слоев: специального картона и гипсового теста. Материал широко применяется в строительстве, применяют его и для отделки оконных откосов. Часто специалисты по ремонтным работам советуют своим клиентам использовать этот вид материала, однако у него есть свои минусы.

Гипсокартон: недостатки и особенности

• Гипсокартон имеет невысокую прочность и может повреждаться в результате механического воздействия. В этом случае невозможно частичное восстановление изделия, только полная его замена, что не очень удобно и приятно.
• Гипсокартон боится высокой влажности: при уровне 75 % он может потерять свои первоначальные характеристики и разбухнуть.
• Откосы из гипсокартона со временем требуют ремонта и окраски. В процессе монтажа гипсокартонных откосов между стеной и гипсокартонной обшивкой остается свободное воздушное пространство, где может скапливаться влага. Поэтому наиболее частый дефект — пятна на поверхности откоса, а в будущем может произойти и деформация изделия. Все это случается из-за того, что материал не обладает нужными показателями влагостойкости.
• Обшивка оконных откосов гипсокартоном — процесс, затратный по времени, к тому же требует некоторых усилий и терпения. Длительный период выполнения работ (от 3 до 5 дней), в течение которых предполагается выполнить выравнивание штукатуркой и покраску в несколько слоев.

Выбирая откосы из гипсокартона, помните о его недостатках!

Откосы из штукатурки

Штукатурные откосы — широко применяемый в сфере строительства вид отделки. Такие откосы подходят к зданиям различного типа и сочетаются с любыми видами окон. Современные штукатурные смеси созданы для качественной отделки, некоторые виды обладают теплоизоляционными свойствами, однако это не всегда является показателем хорошей службы изделия. К тому же выполнить работу профессионально может не каждый штукатур, а хороший мастер запросит немалые деньги. Несмотря на улучшенные характеристики, одним из главных недостатков штукатурных откосов является очень низкое качество теплоизоляции. В холодное время года из-за переохлаждения оконного блока на стекле и поверхностях откосов выпадает конденсат. В итоге на стыке откоса и окна может образоваться плесень и грибок. Штукатурка и раствор имеют разные коэффициенты расширения, что может со временем привести к возникновению трещин по откосам. Очень важно, чтобы работу производил квалифицированный специалист, и была строго соблюдена технология процесса.

Пластиковые откосы из бесшовной вагонки

Отделка откосов пластиковой вагонкой сегодня явление довольно распространенное, ведь данный облицовочный материал имеет меньшую стоимость в сравнении с сэндвич аналогами. Однако этот способ отделки имеет недостатки:

• Вагонку нельзя использовать на широких откосах — конструкция получится неустойчивой, стыковочный шов со временем может расползтись и станет заметным.
• Пустотелый материал вагонки иногда может деформироваться, вздуться, «пойти» волной, что визуально портит внешний вид окна. Исключить это помогает предварительное утепление площади отделки базальтовой ватой либо монтажной пеной.
• Структура пластиковой вагонки ячеистая, в ней не содержится утеплителя, исходя из этого свойства теплоизоляции ваших оконных откосов будут низкими.
• Недолговечная служба изделия. Через некоторое время пластиковая вагонка может отслоиться, и все из-за того, что данный материал пустотелый.

Откосы из сэндвич-панелей

Откосы из сэндвич-панелей специально созданы для наиболее благоприятного решения вопросов теплосбережения и шумоизоляции. Сэндвич-панель представляет собой ровный лист пластика и слой утеплителя из пенополистирола, материала, который обладает высокими теплоизоляционными свойствами. При установке под сэндвич-панель ложится утеплитель. Благодаря своим отличным характеристикам, данный вид откосов служит очень долго, не требует доработки и, что важно, дает полную герметизацию проему. Установив пластиковые откосы, можно снизить риск появления конденсата на окнах ПВХ к минимуму.

Внешне пластиковые откосы и окно ПВХ смотрятся как единая конструкция, идентичны по фактуре и цвету. Еще одно преимущество данного вида откосов в том, что сэндвич панель можно устанавливать на откосы глубиной до 50 см, чего не скажешь об откосах из пластиковой вагонки. Согласно европейским стандартам, теплые пластиковые откосы и окна ПВХ являются основной частью монтажа окон ПВХ.

Выбрав качественный материал для заделки откосов, вы полностью обеспечите необходимую тепло — и — шумоизоляцию, снизите риск появления конденсата, а впоследствии и плесени на откосах, подарите окну красивый, завершенный вид.

7 советов по выбору откосов для пластиковых окон

Содержание статьи

Атрибутом современной квартиры уже давно стали пластиковые окна. Они покорили мир практичностью, отличными тепло- и звукоизоляционными качествами, долговечностью и внешним видом. Но просто поставить пластиковые окна – это еще не значит обрести надежную защиту от холода и сквозняков. Не менее важно правильно выбрать откосы для пластиковых окон. Ошибка может привести к тому, что около окна начнет скапливаться влага, провоцируя развитие плесени. Неправильно выбранные откосы могут нуждаться в ремонте гораздо более чаще, чем вам бы хотелось. Так что давайте разбираться в нюансах правильного выбора.

Каким должен быть откос?

Для начала не мешает разобраться, зачем же вообще нужны откосы. Причин поставить их несколько:

• окно с аккуратно облицованными откосами смотрится красивее, чем без них. После монтажа могут оставаться неэстетичные швы, заполненные монтажной пеной. Если речь идет о квартире, то такой вид будет сильно портить любой интерьер, лишая смысла проведение дальнейших ремонтных работ;
• монтажная пена, которая активно используется при установке пластиковых окон, обладает отличными теплоизоляционными характеристиками, но легко впитывает влагу. Если ее не защитить, то она вскоре отсыреет и разрушиться, а окно потеряет должные теплоизоляционные свойства. Особенно важно защитить монтажную пену с наружной стороны окна, но и о внутренних откосах забывать не стоит;
• правильно выполненные откосы повышают уровень тепло- и звукоизоляции оконной конструкции, защищают ее от конденсата.

Следовательно, оконные откосы должны отвечать следующим требованиям:

• не портить эксплуатационные качества пластиковых окон, а еще лучше – улучшать их;
• иметь долговечность не меньшую, чем у пластиковых окон, т.е. около 15-20 лет;
• отвечать общему стилю окна и интерьера;
• внешние откосы должны быть устойчивыми к осадкам, перепадам температур, солнечным лучам.

Виды откосов для пластиковых окон

Еще лет 20-30 назад, когда пластиковые окна не начали свой победный марш по миру, откосы просто штукатурились, а потом красились. Вот и все отделка. Сегодня вариантов чуть больше:

• штукатурка с последующей покраской все еще используется;
• листы гипсокартона позволили проводить работы быстрее и добиваться более эстетичного результата;
• пластиковые откосы;
• металл – более редкий вариант оформления откосов, используется в наружной облицовке;
• декоративный камень также используется нечасто, подходит как для наружных, так и для внутренних откосов.

Чтобы понять, какой откос для пластикового окна лучше выбрать, необходимо ознакомиться с основными свойствами каждого из доступных вариантов.

Штукатурные откосы

Штукатурку используют для создания внутренних и внешних откосов. В последнем случае лучше брать состав для фасадных работ. Процесс создания откосов заключается в нанесении нескольких слоев штукатурки и их выравнивании, после чего наносится финишный слой штукатурки, потом производится окрашивание.

Преимущества штукатурных откосов:

• относительно невысокая стоимость создания;
• стойкость к механическим воздействиям;
• возможность подобрать штукатурку с требуемым набором характеристик, что делает такие откосы универсальными;
• отсутствие швов, в отличие, например, от гипсокартона. Если нет швов, то и в отделке поверхность проще, и мест уязвимости меньше;
• простота ремонта и обновления. При желании откосы легко перекрасить, а появившиеся трещины элементарно маскируются;
• возможность отделать откосы сложной формы.

Недостатки:

• сложность выполняемых работ. Чтобы откосы получились эстетичными, надо иметь навыки штукатурных работ. Кроме того, надо запастись терпением, ведь каждый слой штукатурки должен просохнуть. В процессе выполнения пыль и грязь неизбежны;
• рама пластикового окна и штукатурка не смогут стать одним целым, так как не придумали еще герметик, который бы обладал одинаково хорошей адгезией к пластику и штукатурке, потом в процессе эксплуатации можно столкнуться с появлением щелей;
• штукатурка обладает невысокими теплоизоляционными свойствами (исключение – теплая штукатурка), так что зимой материал может промерзать, а там и до появления конденсата недалеко. Под штукатурку нельзя монтировать дополнительный слой теплоизоляции из минеральной ваты или пенопласта;
• ремонт откосов придется проводить уже через несколько лет, так как трещины и осыпания – частые явления.

Минусов у штукатурки достаточно, так что если вы не мастер-штукатур, для которого не проблема каждые несколько лет обновлять откосы, то лучше смотреть в сторону других вариантов.

Откосы из гипсокартона

Гипсокартон стал универсальным материалом, который используют в отделочных работах повсеместно. Вот и откосы им также стали облицовывать. Процесс монтажа заключается в установке обрешетки (обычно берут металлический уголок), на который и крепят листы гипсокартона. Между откосом и гипсокартоном укладывают утеплитель. Если откосы достаточно ровные, то гипсокартон можно клеить прямо на него, используя шпаклевку, клей или монтажную пену.

Гипсокартон используют для отделки внутренних откосов, но некоторые мастера рискуют применять его в наружной отделке. В последнем случае выбирают только влагостойкие листы, которые защищаются слоем штукатурки.

Преимущества:

• невысокая стоимость;
• относительно несложный и быстрый монтаж;
• возможность дополнительно утеплить откосы;
• создание идеально ровной поверхности без необходимости долго и утомительно проводить выравнивание с уровнем и шпателем;
• долговечность при соблюдении технологии монтажа.

Недостатки:

• гипсокартон боится влаги, так что накопление конденсата станет для него губительным. Даже влагостойкий материал не всегда нормально переносит подобное влияние, потому все больше и больше людей отказываются от гипсокартона в пользу других решений. Использовать же гипсокартон для наружной отделки – крайняя степень риска и непредусмотрительности;
• невысокая механическая прочность – в результате более-менее сильного удара могут возникнуть трещины;
• как и в случае со штукатуркой, невозможно подобрать герметик с одинаковой адгезией к пластику и гипсокартону, так что в будущем появления трещин в местах стыка двух материалов не избежать;
• при самостоятельном обустройстве откосов понадобятся определенные навыки;
• гипсокартон требует финишной отделки, а также предварительной шпаклевки швов.

Пластиковые откосы

Пластиковые откосы на окна лишены многих недостатков штукатурки и гипсокартона. Это самый молодой вариант облицовки, но по популярности он обходит другие решения. Под пластиковыми панелями обычно понимают сэндвич-панели, но чтобы сделать максимально грамотный выбор, стоит знать, что пластиковые панели бывают двух видов:

• стеновые панели, в которых между двумя листами пластика имеются ребра жесткости с пустотами между ними. Толщина таких панелей около 1 см, они достаточно хрупкие, потому не могут использоваться на откосах глубиной более 25 см. Выпускаются в белом цвете, могут имитировать структуру дерева. Позволяют быстро осуществить монтаж, но невысокая прочность – их слабое место. Чтобы утеплить откос, под панель используют минеральную вату или монтажную пену;
• сэндвич-панели – более совершенный вариант, ведь тут между листами пластика используется слой полистирола, который укрепляет панель и улучшает ее теплоизоляционные свойства. Толщина колеблется в пределах 8-36 мм, но для оконных откосов рекомендованы панели толщиной 10 мм.

В последнее время обычно используют сэндвич-панели, так что будем говорить именно о них. К их преимуществам отнесем:

• высокая скорость монтажа, отсутствие пыли и грязи. Откосы будут установлены в течение нескольких часов. Кроме того, дополнительные отделочные работы, вроде шпаклевки швов или покраски поверхности, не понадобятся;
• эстетичная ровная поверхность;
• разнообразие внешнего вида. Стандартный цвет пластикового откоса – белый, но многие компании готовы предложить откосы разных цветов, а также изделия, имитирующие разные породы древесины;
• дополнительная теплоизоляция без необходимости отдельно монтировать слой утеплителя;
• так как рама окна и откос изготовлены из одного материала, расширяться они будут одинаково, а значит, никаких щелей и сквозняков;
• долговечность и отсутствие необходимости регулярно проводить ремонт;
• влагостойкость.

Среди недостатков:

• удар может нарушить целостность панели, а при наличии деформации менять придется весь откос – просто зашпаклевать трещину, как в случае со штукатуркой, не получится;
• стоимость. Можно найти очень даже недорогие откосы, но вряд ли они смогут похвастаться высоким качеством. Обычно дешевый пластик быстро желтеет на солнце, так что экономия выходит боком.

Металлические откосы

Металл применяется для внешней отделки откосов, причем используют его еще с советских времен. Сегодня такой вариант организации откосов не очень распространен, но его точно стоит рассмотреть ввиду огромного количества преимуществ:

• эстетичность. Гладкий металл можно выкрасить в любой цвет, потому сочетать его можно будет с любым фасадом;
• устойчивость к перепадам температур, прямым солнечным лучам и повышенной влажности;
• долговечность;
• ремонтопригодность.

Лучше всего себя показывает металл с полимерным покрытием, который долго сохраняет первоначальный внешний вид и не боится коррозии.

Основной минус – высокая цена, но если учесть, что вам не потребуется постоянно заделывать трещины, то металлические откосы – не самое плохое вложение средств.

Другие варианты откосов

Намного реже, но все же используются с пластиковыми окнами следующие виды откосов:

• каменные. Как правило, делаются при установке деревянных окон. Искусственный камень может использоваться для облицовки внешних и внутренних откосов. Выглядеть такое окно будет солидно, но и потратиться придется. Кроме того, надо будет правильно выполнить монтаж, чтобы сохранить эстетичность конструкции и ее эксплуатационные качества;
• деревянные откосы еще реже ставят в комплекте с пластиковыми окнами. Это дорогое удовольствие, которое требует правильного монтажа и специфического ухода;
• откосы из керамической плитки – отличный вариант для ванной комнаты и кухни. Получается создать гармоничный интерьер и получить прочные откосы, стойкие к влаге, солнцу и перепадам температур. Единственный нюанс – сложность монтажа. Придется все тщательно вымерять и подрезать плитку. Вот почему многие рекомендуют использовать с этой целью мозаику.

Если вы не уверены, что сами сможете справиться с отделкой откосов, лучше обращаться к специалистам – сэкономите время, деньги и нервы.

Чтобы быть уверенным в качестве и долговечности откосов, следует обращаться в проверенные места. Жителям Москвы и области рекомендуем компанию «МастерОткосов», которые быстро и качественно устанавливают откосы на пластиковые окна. На выбор предлагают массу разных оттенков и фактур, все работы проводятся за 1 день, а служат пластиковые откосы 25 лет. На сайте компании можно быстро рассчитать стоимость откосов и заказать бесплатную консультацию специалиста.

Статья написана для сайта remstroiblog.ru.

Как определить высоту над уровнем моря | Как рассчитать уклон | Как найти изменение высоты | Как измерить высоту | Как использовать проезд для отметок

Магазин для продажи флагов от Johnson Level.

Что такое высота над уровнем моря?

Степень физической характеристики объекта, рельефа или линии (плоскости) используется для обозначения наклона объекта измерения. Применения уклона включают физические характеристики, такие как холмы, берега рек и каньоны, а также такие аспекты строительства, как дороги, уклон крыш и ландшафтный дизайн.Другими словами, как найти оценку по высоте – важный навык во многих областях.

Уклон

также обычно называют уклон или подъем . В зависимости от метода, используемого для определения отметки высоты, она может быть выражена по-разному, например, десятичной дробью, процентом и градусом.

Как рассчитать уклон

Перед тем, как вычислить высоту, необходимо взять для сравнения отметки начальной и конечной точек, а также начальное и конечное расстояния.Имейте в виду, что пройденное расстояние – это не то же самое, что и «пробег» (описанный в следующем разделе). «Пройденное расстояние» – это расстояние, пройденное между начальной и конечной точками, не обязательно расстояние «пробега».

Также убедитесь, что все ваши юниты одинаковы.

В десятичном формате

Легко запоминающееся уравнение для определения изменения высоты в виде десятичной дроби – это «подъем за пробегом», означающий подъем (изменение вертикального расстояния), деленный на разбег (изменение горизонтального расстояния).В качестве примера предположим, что прибавка равна 2, а пробег – 6. Итак, вы возьмете 2 из 6 (или 2/6), чтобы получить 0,33 – это ваша оценка в виде десятичной дроби.

В процентах

Процесс измерения высоты в процентах такой же, как и определение изменения высоты в виде десятичной дроби, с одним дополнительным шагом. Итак, найдите подъем за пробегом. В нашем примере это 2 на 6 (2/6) – это 0,33. Затем просто умножьте десятичную дробь на 100, чтобы найти процент. В данном случае 33%. Положительный процент указывает на наклон вверх.Положительное число указывает на наклон вверх, и наоборот.

в градусах

В тригонометрических терминах уклон – это тангенс угла измеряемой поверхности к горизонтали. Чем больше число, тем больше уклон (или «наклон»). В этом случае оценка выражается в градусах. Например, уклон улицы может составлять 6,2 °, что означает, что улица наклонена вверх на 6,2 ° от горизонтали (горизонта). Другими словами, вы едете в гору.

При вычислении наклона высот в градусах полезно думать о проблеме как о прямоугольном треугольнике.Используя базовую тригонометрию, вы можете быстро найти оценку в градусах. На диаграмме ниже показаны три основных аспекта, которые вам понадобятся, чтобы получить оценку.

Просто возьмите «повышение за пробег» и используйте арктангенс (тангенс угла ^-1 ), чтобы найти тета (θ) – это ваша оценка в градусах. Возвращаясь к нашему примеру, прибавка равна 2, а разбег – 6. Итак, вы возьмете 2 из 6 (или 2/6), чтобы получить 0,33. Возьмите арктангенс 0,33, который равен 18,26. Следовательно, ваш уклон 18,26 °. Положительное число указывает на наклон вверх, и наоборот.

Практическое применение расчета и определения отметки

Уравнение превышения пробега может применяться для задания простой профилировки патио, пешеходных дорожек или проезжей части. Каждый проект индивидуален, и нет единого способа установить ставки для каждого места работы.

Вот пошаговое руководство для профилирования простого откоса в одном направлении с использованием столбиков уклона. Вы можете пометить колышки как «вырезанные» или «насыпные» в зависимости от ландшафта. В этом примере мы опишем сценарий, в котором вы будете снижать качество.

Как установить ставки рейтинга

1. Фунт-стойки в землю на каждом конце участка, на котором вам нужен уклон. Колышек на вершине склона называется шарниром . Колышек внизу склона называется схождение .
2. Определите желаемый уклон – обычно 1-2% (от 1/8 дюйма на фут до 1/4 дюйма на фут) достаточно для обеспечения достаточного стока.
3. Привяжите шнур на фиксированной высоте к петле.
4. Протяните веревку через площадку и туго привяжите ее к пальцу ноги на той же фиксированной высоте на стойке.
5. Поместите уровень на натянутую струну. Переместите веревку с носка, чтобы веревка выровнялась.
6. Отметьте, где строка уровня привязана к стойке. Допустим, для этого примера вы переместили строку вверх на 0,5 дюйма (то есть текущее падение на 0,5 дюйма).
7. Предположим, что длина между кольями составляет 6 футов, и вы хотите уклон 2%. 1/4 дюйма x 6 = 1,5 дюйма. Это означает, что вы хотите, чтобы носок был на 1,5 дюйма ниже петли.
8. Разница между желаемой оценкой (1.5 дюймов), а текущий уклон (0,5 дюйма) – это то, сколько вы должны отрезать от опорной стойки.
9. В этом случае вы должны выкопать 1 дюйм от нижней части текущего уклона, чтобы достичь желаемого уклона в 2%.

Для получения дополнительной информации или помощи обратитесь к сборнику практических руководств Johnson Level.

Как использовать проезд для высот

Каждый угол представляет собой результат сравнения трех точек. Уровни перехода можно использовать, чтобы помочь вам определить угол, созданный набором из трех объектов, и расстояние между каждым объектом относительно двух других.Когда вы знаете эти измерения, вы можете подставить числа в приведенные выше уравнения и вычислить наклон.

Строительство дома на склоне

• 25 октября 2018 г.
• Блог
• Legal Eagle Contractors

Покрытый травой склон холма создает живописное место для дома вашей мечты, но процесс воплощения этой картины в жизнь более сложен, чем для обычного жилища.Строительство дома на наклонном участке сопряжено с уникальными проблемами, о которых вам нужно знать, чтобы вознаграждение за вас соответствовало дополнительным затратам и более продолжительному времени строительства.

Как строить на наклонном участке?

Есть два способа построить дом на наклонном участке: методом «вырезать и засыпать» или использовать сваи.

Насыпь и насыпь относится к процессу выравнивания земли для фундамента путем добавления почвы, ее удаления или и того, и другого.Грунт может быть внесен, чтобы «заполнить» участок и выровнять его, или его можно выкопать («вырезать») со склона и либо вывезти на грузовике, либо использовать для укрепления подпорных стен дома. В зависимости от сорта, почвенных условий и других факторов, обрезка и насыпка могут сделать строительство в несколько раз дороже, чем строительство дома на ровной площадке.

Использование свай – это альтернатива вырубке склона, которая включает использование крана для подъема дома на опорные деревянные или стальные колонны.Это может быть гораздо более рентабельным методом, чем резка и насыпь, а также может открыть целый ряд возможностей для размещения дома, например, застройки над деревьями или водой.

Зачем строить на наклонной площадке?

Неслучайно одни из самых желанных домов в мире построены на склонах. Вот почему:

• Просмотры . Вы можете наслаждаться потрясающими видами зеленых долин или лесистых лесов внизу, видом на чистое небо вверху и в некоторых случаях непрерывным обзором на многие мили.

• Благоустройство территории . Для многих главная привлекательность дома на склоне – это поразительная эстетика, которую он представляет, включая возможность захватывающего дух озеленения.
• Пространство . Участки с крутыми склонами позволяют выделить дополнительное пространство в подвале, который служит вторым этажом дома.
• Естественное освещение . Планируя дом, не забывайте об эркерах! Дома, расположенные на склоне холма, часто идеально расположены для максимального использования естественного света – ценной особенности, которая несет в себе массу преимуществ для здоровья, таких как лучшее настроение, лучший сон и более высокая производительность.
• Уединение . Для тех, кто уделяет особое внимание конфиденциальности, строительство на склоне позволяет выбрать место вдали от проторенных дорог.

Каковы основные проблемы строительства на склонах?

Самые большие препятствия сводятся к двум основным факторам: крутизне склона и тому, идет ли участок вверх или вниз по склону.

Вы можете получить приблизительное представление о том, насколько сложным будет развитие конкретного сайта, по его градиентному рейтингу.Уклон менее 10% считается небольшим, и его легче всего использовать, а 11-20% – умеренным. Все, что выше 20%, считается крутым. При превышении примерно 15% затраты начинают значительно увеличиваться по мере того, как возрастают риски и усложняется работа.

Участок с подъемом на склоне (где то, что будет перед домом, поднимается к его задней части) также более сложен, чем участок с уклоном вниз. На таких участках обычно требуется некоторое количество рубок или даже взрывных работ, а также транспортировка и удаление камней и почвы.

Дополнительные фундаментные работы – время и стоимость

Нередко бывает, что дома строятся с уклоном до 50%; однако стоимость сложных фундаментных систем, необходимых для таких домов, часто превышает стоимость всего дома на ровной поверхности.

Но даже на участках с умеренным уклоном обычно требуется больше бетона, более глубокая выемка грунта с помощью специального оборудования для земляных работ или взрывных работ, подпорных стен или террас и специализированных решений для дренажных и септических систем.Все эти дополнительные трудозатраты и материалы, необходимые для обеспечения того, чтобы дом соответствовал нормам и был безопасным для проживания, означают более высокие затраты и более длительное время строительства.

Вода – канализация и канализация

Если вы когда-нибудь видели кадры последствий оползней, вы поймете, почему надлежащее внимание к дренажу – как поверхностных, так и подземных вод – абсолютно необходимо при строительстве на склоне.

Дождевой сток должен быть отведен от фундамента вашего дома, не подвергая опасности соседние владения потоками воды и не затопляя дороги общего пользования.Подпорные стены должны быть «зарезервированы» (гидроизолированы) и осушены, чтобы в них не скапливалась вода. Отводы и водопропускные трубы обычно можно использовать для отвода стоков в ливневые стоки или отстойники (ямы, вырытые в земле и заполненные щебнем, которые позволяют поверхностным водам просачиваться обратно в землю).

Если в вашем доме будет полноценный подвал, расположенный ниже уровня сезонного высокого уровня грунтовых вод, утечка подземной воды может стать проблемой. Обходные решения варьируются от элегантных (французские водостоки и / или щебень под фундаментом) до функциональных (отстойник в подвале в сезон дождей).

Наконец, очистка сточных вод может быть сложной задачей в зависимости от того, где находится ваш дом по отношению к канализационной линии. Если линия идет в гору, вам может потребоваться установить насос, а если она идет под гору, вам, возможно, придется установить переключаемые отсеки, чтобы замедлить поток до разумной скорости.

Хранение насыпного грунта и складских площадок

Если на вашем участке требуется срезка, образовавшуюся лишнюю почву придется либо вывозить, либо хранить где-нибудь поблизости, если она будет использоваться для засыпки.Даже если вы не режете, вам понадобится плацдарм для транспортных средств, оборудования и грузов. Если вы только засыпаете грунт, вам придется доставить грунт на участок, а это дорогостоящие расходы, которые сильно зависят от географического положения, поэтому мы настоятельно рекомендуем получить оценку.

Подъезд к дому

Доступ к собственности – как для вас, так и для ваших подрядчиков – также является важным фактором, который следует учитывать в ваших расчетах. Недвижимость, которая изначально может показаться украденной, может повлечь за собой большие затраты на дополнительную оценку, если нет подходящего способа получить к ней доступ.Обратный поворот и изогнутые подъездные пути полезны и привлекательны, но у небольших домов, в которых нет места, может не быть другого выбора, кроме как установить крутой подъездной путь, который может быть опасным в ненастную погоду.

Пополнение строительной площадки

В течение недель или месяцев, когда строится ваш дом, когда грузовики приезжают и уезжают, тяжелая техника припаркована, а строительные материалы разбросаны повсюду, любые естественные растения на вашем новом участке будут поражены.Для пересадки культурных растений или ожидания роста естественной флоры может потребоваться много месяцев ожидания, прежде чем дом приобретет тот вид, который вы себе представляли, когда только начинали процесс строительства нового дома.

Тип почвы

Тип почвы на склонах можно легко не заметить, но он может стать проблемой для строителей дома. В то время как зернистые почвы (гравий, песок или ил с небольшим количеством глины или без нее) хорошо дренируют и могут выдерживать большие нагрузки, почвы с высоким содержанием глины не подходят для этого.Некоторые глины могут повредить фундамент из-за набухания или расширения во влажном или замерзшем состоянии и могут потребовать дорогостоящих инженерных работ или дополнительной засыпки гранулированным грунтом.

Выступы скал у поверхности также могут создавать проблемы с дренажными и септическими системами. Часто наиболее экономичным решением является их обход, так как их взрыв дорогостоящий и несет риск ответственности для соседних фондов.

Ландшафтный дизайн

Ровный участок, конечно, легче работать, но при правильной планировке участок с уклоном может стать холстом для ландшафтного дизайна, который отличает вас от обычных дворов.Вам нужно сажать растения, которые могут укорениться, на уклоне. Почвопокровные растения с глубокими корнями, такие как английский плющ и лозы бересклета, могут помочь уменьшить эрозию и предотвратить появление сорняков. Для посадки в подпорных стенах Better Homes & Gardens рекомендует растения, которые хорошо растут в щелях, такие как ползучий флокс, тимьян и леденец. Они также предлагают водопады, комнатные растения и декорированные переключатели для украшения дворов с уклоном.

---

Legal Eagle Contractors – отмеченная наградами компания, предлагающая полный комплекс услуг по строительству и реконструкции для жителей Хьюстона, штат Техас, с многолетним опытом строительства домов по индивидуальному заказу и пристройки.

Что нужно знать о строительстве на склоне

В этой каюте Montana используется наклонный участок с выходом в подвал с задней стороны. Посмотрите больше об этом доме здесь. Фото: Джозеф Хиллиард

Вопрос: Мы с женой владеем земельным участком с пологим склоном. Я слышал, что создание фундамента для плиточного фундамента будет стоить целое состояние. Мог бы я сэкономить больше, построив дом с подвалом?

Ответ:

Плиты и откосы часто не сочетаются друг с другом.Дело не только в стоимости; есть и другие проблемы. Чтобы довести уклон до уровня для плиты, обычно требуется построить стену ствола или подпорную стену на нижнем крае фундамента и добавить засыпную землю, чтобы обеспечить ровное основание. Но будьте осторожны: установка плиты на насыпь открывает дверь для трещин и оседания. Убедитесь, что ваш строитель или бригада земляных работ тщательно уплотняют насыпь.

Еще одна проблема – дренаж. Строительные нормы и правила требуют, чтобы строительные материалы, не являющиеся каменными, располагались на высоте не менее 8 дюймов над поверхностью почвы.Я рекомендую увеличить эту высоту вдвое, чтобы защитить бревенчатые стены от сильного дождя и снегопада. Это означает добавление еще большей заливки. Если вы пытаетесь избежать подвала, подумайте об использовании места для сканирования. Для этого потребуется опора и короткая стена. Если вы строите там, где зимы могут быть суровыми, нормальные опоры должны быть глубиной в несколько футов.

Также спросите свое здание о защищенных от мороза неглубоких фундаментах (FPSF), чтобы уменьшить количество копаемых и бетонных работ. Эта строительная технология используется в Скандинавии уже полвека и обеспечивает более энергоэффективную систему фундамента за меньшие деньги.В качестве дополнительного бонуса ваше пространство для сканирования предложит немного места для хранения и позволит вам прокладывать электрическую проводку и водопровод – гораздо более простой маршрут, чем прокладывать их через плиту.

Фото: Elk Ridge Builders

Вопрос: Какие плюсы и минусы у строительства на склоне?

Плюсы

Здание на склоне дает возможность прогуляться или осмотреть нижний уровень. Это означает дневной свет вместо темной затхлости подземного подвала.Возможность закончить все или часть нижнего уровня позволяет вам построить больше дома за меньшие деньги.

Участки с уклоном также обладают множеством эстетических преимуществ. В лесу дом, построенный на склоне, может означать, что окна с одной стороны будут открывать вид на полог леса и создавать ощущение жизни в доме на дереве. На более открытой местности с холма из вашего дома открывается великолепный вид на горы, озера или луга.

Минусы

У склонов

есть два потенциальных недостатка, которые могут доставить неприятности вашему строителю и кошельку: доступность и дренаж.Доступ к крутым склонам с тяжелым оборудованием, необходимым для строительства фундамента, затруднен. Время, необходимое для строительства фундамента, часто увеличивается, и может потребоваться закачать бетон в фундамент. Это может означать увеличение затрат.

Дома под уклоном также создают проблемы с дренажем. Если вы будете строить на вершине склона, скорее всего, у вас не возникнет никаких проблем. Но если ваш участок находится на склоне склона, вам нужно обратить особое внимание на количество воды, которая может течь к вашему дому и его фундаменту.Строительные нормы и правила требуют, чтобы земля непосредственно вокруг фундамента имела уклон подальше от него. Это может означать, что ваш строитель должен создать фундамент, который частично обнажен на «восходящей» стороне с добавлением грунта для небольшого обратного уклона к дому. У этого шага есть положительная сторона: меньше копать, и так называемый пустой грунт от раскопок может использоваться в качестве насыпи.

См. Также: Как выбрать наиболее подходящий участок для строительства

Эти домовладельцы из Огайо восприняли свой участок под уклоном как возможность насладиться видом.Посмотрите больше об этом доме здесь. Фото: Ричард Ли

Вопрос: У нашего лота наклон 15%. Требуется ли для этого сорта особый дизайн дома?

Ответ:

Наклон в 15 процентов означает, что на каждые 100 футов горизонтального расстояния высота изменяется на 15 футов. Это может показаться не таким уж большим, но давайте посмотрим, как строительство на таком склоне влияет на ваш фундамент.

Представьте, что ваш дом имеет габаритные размеры 28 на 60 футов.Если вы сориентируете дом так, чтобы размер 60 футов был в том же направлении, что и наклон, нижние углы будут на 9 футов ниже, чем верхние углы. Если вы сориентируете дом так, чтобы размер 28 футов был вдоль склона, нижние углы будут примерно на 4 фута ниже верхних углов. Как видите, в последнем случае копать гораздо меньше.

Вы можете легко определить наклон вашего домашнего участка с помощью веревки, рулетки и недорогого «уровня для веревки» – небольшого пузырька с уровнем, который свешивается на веревке и продается в хозяйственных магазинах.Просто заколите один конец веревки и отмерьте им расстояние вниз по склону. Удерживая струну натянутой и ровно, измерьте расстояние от струны до земли. Перенесите эту информацию на миллиметровую бумагу и нарисуйте в фундаменте, чтобы увидеть, как уклон повлияет на ваш фундамент.

См. Также: Как выбрать идеальный участок земли

Вопрос: Строительство на склоне дороже? Будут ли дополнительные расходы на раскопки?

Ответ:

Обычно для строительства на склоне требуется меньше земляных работ, чем для строительства на площадке на ровной поверхности.Однако, если уклон крутой, экскаватору, возможно, придется проделать некоторый уклон по краю, чтобы получить доступ. Кроме того, крутые склоны могут потребовать использования более специализированного оборудования, предназначенного для работы на пересеченной местности. На крутых склонах может потребоваться большая окончательная профилирование, чтобы перенаправить поток воды и защитить ваш фундамент. Это иногда требует, чтобы ваш строитель вытащил и разбросал больше грязи, что может значительно увеличить стоимость вашего фундамента.

См. Также: Пошаговое руководство по строительству бревенчатого дома

Вопрос: У нас есть пологий участок площадью 2 акра в великолепной местности, которая иногда подвержена оползням.Какие основные факторы мы должны учитывать, прежде чем строить?

Ответ:

Если вы находитесь в стране селей, вы не хотите оказаться на земле, которая может оползти, или оказаться на пути селей. Внимательно изучите свой участок, чтобы определить, куда уходили вода и грязь в прошлом. Если возможно, посетите свой участок во время сильного ливня и посмотрите, что происходит с водой. Пологие склоны обычно не представляют большой опасности, но строительство дома на краю крутого склона повышает вероятность того, что стремительная вода может размыть ваш фундамент и сползти дом.Если на вашей строительной площадке есть риск оползней, лучше всего поговорить с инженером-строителем или опытным экскаватором.

Этот бревенчатый дом, построенный вдоль склона, выходит на 270 градусов живописной дикой природы Северной Каролины. Посмотрите больше об этом доме здесь. Фото: Джозеф Хиллиард, .

Вопрос: Мы хотим, чтобы у нашего участка под уклоном был великолепный ландшафт. Что я могу сделать с участком под уклоном?

Ответ:

Ландшафтный дизайн склонов требует внимания к деталям.Во-первых, убедитесь, что ландшафт, который вы имеете в виду, выдерживает уклон. Если некоторые из выбранных вами видов растений не могут укорениться на наклонных участках, вы можете создать серию подпорных стен. Строительство подпорных стенок – это и искусство, и наука. Это требует не только чувства эстетики ландшафта, но и понимания сил, влияющих на стену, и конструкции, необходимой для их контроля.

Короткие подпорные стены (2 фута или меньше) довольно просты, но поскольку стены превышают 2 фута в высоту, нагрузка на заднюю часть стены усложняет строительство.Важно строить стены, чтобы противостоять силам почвы, которую они удерживают. Это может означать дополнительное усиление и использование «мертвецов», которые являются анкерами для стены.

Участки с уклоном обычно предлагают целый мир возможностей для проектирования и строительства. Если вы правильно спланируете и поработаете со своим строителем, чтобы правильно нанести на карту и раскопать свой домашний участок, вы получите лучшее из обоих миров: эффективный план дома и потрясающие виды.

См. Также: Пять советов по созданию препятствий для вашей собственности

Семь советов, как добиться успеха при строительстве на склоне

Создать дневной подвал в выкопанной области клина под домами на нижнем склоне.

Вы создадите прекрасный вид с дополнительной комнатой вместо неиспользуемого пространства для ползания и без увеличения площади вашего дома.

Переверните ваш макет.

Наклонные участки позволяют выглядеть более скромно спереди и более крупно сзади, особенно с эффектными окнами, такими как нос. При строительстве на склоне часто лучше поставить «входную» дверь за дом.

Обеспечьте подъездную дорожку к дому сверху, а не снизу.

Вам не придется прорезать подъездную дорожку к склону холма и строить подпорные стены, чтобы грязь и камни не падали на них.Размещение гаража в передней части верхнего уровня открывает вид на все уровни позади дома.

Телосложение высокое.

Более высокие дома с меньшими площадями требуют меньше земляных работ и профилирования, что является серьезными расходами на строительство. А из узкого, многоэтажного дома с открытой планировкой открывается вид на все или большинство комнат.

Избегайте строительства на самой вершине холма или горы.

Панорамный вид прекрасен, но он также увеличит ваши расходы на отопление, поскольку зимой дом подвергается воздействию холодных ветров.Используйте уклон, чтобы укрыть дом и сузить поле обзора.

Правильно разместите свой дом.

Расположите свой дом так, чтобы по возможности избегать зимней тени и летнего солнца.

Сделайте дом частью вида.

Стройте так, чтобы соответствовать контурам местности и сочетать их с рельефом, а не противоречить ему.

Подробнее о строительстве на склоне:

Расчет уклона, уклона, наклона или уклона

Карта сайта> Строительство> Расчет уклона

Расчет уклона по длине и высоте

Расчет уклона с использованием ширины и высоты для определения процента, угла или длины уклона (гипотенуза *) часто используется во многих областях, особенно в строительной отрасли, такой как лестницы или крыши.

Определение уклона

Наклон соответствует наклону поверхности или линии по отношению к горизонтали. Его можно измерить как угол в градусах, радианах или градусах или в процентах (отношение ширины к высоте, умноженное на 100).

Вы можете получить все необходимые значения для наклона крыши, уклона дренажа, крутого пути, пандуса и т. Д.

Расчет уклона

Наклон, гипотенуза и углы прямоугольного треугольника

Квартир:

дюймфутюрдмильммсмдммдмхмкм

знаков после запятой:

012345678910

Угол наклона:	75,00%
Длина откоса:	5,00 м
Угол 1:	36,87 °
Угол 2:	53,13 °
Периметр треугольника:	12,00 м
Поверхность треугольника:	6,00 м 2

* Гипотенуза: Абсолютно варварский термин, означающий «длину третьей стороны» или «длину склона».

Формула для расчета уклона

Длина откоса рассчитывается по теореме Пифагора. Эта теорема получается путем умножения квадратного корня на сумму квадрата ширины и возведенной в квадрат высоты.

Итак: квадратный корень ((ширина x ширина) + (высота x высота)) = длина уклона

Наклон 100%

Следует отметить, что уклон в 100% не является вертикальным, но он эквивалентен одинаковой высоте и ширине, что приводит к углу наклона 45 °.Например: горная тропа со 100% уклоном будет подниматься на 100 метров на каждые 100 метров, когда она идет вперед. Расстояние по этому склону составит 141,4 метра.

Пандусы для инвалидов

Уклоны пандуса для инвалидов должны быть:

• максимум 12% при длине менее 50 см
• максимум 8% для длины менее 8 м
• от 4% до 5% для максимальной длины 10 м

Лестницы должны устанавливаться каждые 10 м и иметь минимальную длину 1.40 мес.

Наклон ширины, известный как поперечный уклон, предпочтительно должен быть нулевым и во всех случаях менее 2%. Ширина пандуса должна быть не менее 1,40 м. Его можно уменьшить до 1,20 м, если нет стены с одной или другой стороны.

Наклон ширины, также известный как поперечный уклон, предпочтительно должен быть нулевым и никогда не должен превышать 2%. Ширина пандуса должна быть не менее 1,40 м. Его можно уменьшить до 1,20 м, если одна сторона не прикреплена к стене.

Средний наклон и высота трассы

Вполне возможно рассчитать средний угол наклона пути, используя значения, полученные с помощью горизонтального расстояния (пробега) и высоты (подъема), достигнутых в конце уклона.Если путь ветреный, пройденное расстояние будет больше, чем длина склона.

Рисование под прямым углом

Длина ската соответствует диагонали прямоугольного треугольника. Вы также можете использовать это измерение для вычисления диагонали, чтобы нарисовать прямой угол, метод, широко используемый в строительной отрасли. Обычно используются следующие значения: 3 метра, 4 метра и 5 метров до , чтобы получить прямой угол . К сожалению, использовать такие измерения не всегда возможно.Подставив значения 3 метра и 4 метра на значения, полученные на месте, и результат длины склона (используемый в качестве диагонали), позволит вам правильно нарисовать прямой угол.

Интеллектуальные решения для строительства на крутых склонах – теплая современная жизнь

Строительство на пологом склоне может повысить эффективность проекта, обеспечивая жилое пространство внутри фундамента и требуя меньше дополнительных материалов и рабочей силы, чем такое же пространство над уровнем земли. А при правильном оформлении жилая зона в земле может быть светлой и просторной.

Экологически ответственное проектирование площадки начинается с минимизации помех любому объекту, и работа с существующей топографией является важным элементом. Более ощутимым преимуществом строительства на склоне часто является снижение затрат на отопление и охлаждение – и дополнительный комфорт – в результате того, что температура почвы на пять футов ниже уровня земли («температура наружного воздуха» этих пространств) составляет постоянные 52 градуса в год. -круглый.

Идеальный уклон для наземного строительства – это уклон от 5 до 7 футов по ширине дома, или от 15% до 20%.Строительство на более крутых склонах часто представляет проблемы, и этот тип строительства тщательно регулируется местными юрисдикциями, которые варьируются, как и местные типы почвы.

Коды, ограничивающие строительство, существуют для защиты окружающей среды и людей, которые ее разделяют. Какие проблемы возникают при строительстве на крутом склоне; как к ним обращаются; и какова стоимость их решения?

Это длинный пост, поэтому, если у вас нет времени, чтобы прочитать его за чашкой чая, переходите непосредственно к последнему разделу «Советы для охотников за строительными площадками относительно крутых склонов»… и, пожалуйста, вернитесь позже, чтобы прочитать всю статью!

Какие проблемы возникают при строительстве на крутых склонах?

Стабильность почвы
Мягкая почва, не удерживаемая уступами или глубоко укоренившимися деревьями на крутых склонах, подвержена опасным оползням, которые могут затронуть территории, в десятки раз превышающие площадь одного жилого дома, и унести сотни жизней.Оползни происходят, когда эти почвы становятся насыщенными и тяжелыми, и их манит сила тяжести. Чем круче склон, тем больше опасность.

Строительные работы
Любое нарушение грунта во время строительства – земляные работы и засыпка, особенно весной или в любой дождливый период – нарушает статическое состояние площадки и может представлять реальную и внезапную опасность для строительных бригад.

Стабильность фундамента
В этих условиях необходимо проявлять особую осторожность, чтобы обеспечить поддержку фундамента более устойчивым грунтом или коренной породой и чтобы фундамент был спроектирован с достаточной прочностью, чтобы противостоять силам смещения грунта вокруг них.

Управление водными ресурсами
Поскольку следы каждого дома (и его подъездные пути и тротуары) заменяют проницаемую (впитывающую) поверхность земли непроницаемой поверхностью, вода, стекающая с непроницаемых поверхностей, может привести к перенасыщению, ослаблению почвы и горка. Управление стоком – это серьезная проблема, которая может повлиять на безопасность сотен людей поблизости.

Как решаются эти проблемы

Рассмотрим реальный пример.

Мои клиенты приобрели участок в престижном районе в пригороде Сиэтла. Соседние дома, построенные за последние пятнадцать лет, обычно имеют площадь более 3000 квадратных футов с двумя или тремя гаражами, построенными на холмистой местности.

Участок спускается с улицы, часть, ближайшая к улице, является самой крутой. Земля падает на 40 футов над первыми 70 футами от улицы. За последние несколько лет по мере ускорения темпов развития в этом районе произошли небольшие оползни.Округ теперь определяет крутой уклон как 30% или более и требует специального разрешения, которое налагает особые ограничения на разработку крутых участков.

Процесс, еще не завершенный, прошел гладко:

Поиск уклона | Неделя наук о Земле

Ученые-геологи играют важную, хотя и практически незаметную, роль во многих аспектах нашей повседневной жизни, таких как строительство домов или выращивание продуктов питания. Например, геофизики помогают определить, какие места лучше всего подходят для выполнения этих жизненно важных действий.

Уклон почвы – важное свойство почвы, которое следует учитывать при строительстве или посадке. Градиент уклона – это угол наклона или падения, выраженный в процентах подъема или падения поверхности почвы от горизонтали на расстоянии 100 футов.

Уклон почвы влияет на поток воды, который может размывать почву. Это также влияет на использование оборудования, строительство зданий, насаждения, техническое обслуживание и системы удаления отходов на месте с использованием септиков (поскольку просачивание может происходить под уклоном абсорбционного поля).

Различные занятия лучше всего подходят для определенных классов склонов (см. Врезку). Например, для жилищного строительства предпочтителен «пологий» уклон 2-6%. Если уклон слишком пологий, вода не будет стекать из дома. Если склон слишком крутой, могут возникнуть проблемы с эрозией и устойчивостью почвы.

Материалы

• Колышек калиброванный
• Строка (около 12 дюймов)
• Скрепка для бумаг тяжелая
• Прихватка
• Доска с зажимом
• Компьютер с выходом в Интернет

Процедура

1. Обсудить: Сертифицированные почвоведы обычно используют клинометр или уровень Абни для определения уклона.Вы можете сделать поисковик уклонов, используя «Дополнительную рабочую таблицу (искатель уклонов)», чтобы определить приблизительный уклон ландшафта вокруг вас.
2. Найдите наклон, который нужно измерить.
3. Установите искатель уклона на заднюю часть доски или доски с зажимом так, чтобы верхняя линия была параллельна визирной кромке. С помощью кнопки прикрепите веревку к точке, отмеченной знаком плюс, и прикрепите тяжелую канцелярскую скрепку к другому концу веревки.
4. Установите калиброванную рейку как в верхней, так и в нижней части измеряемого склона.
5. Наведитесь на точку от вершины одной колы до вершины другой колы. Держите искатель уклона устойчиво.
6. После прицеливания зажмите шнурок на шкале и сразу прочтите значение крутизны в процентах.
7. Обсудить: Подойдет ли этот склон для строительства дома? Как вы думаете, для каких видов деятельности будет полезна эта наклонная почва?

Классы уклона

А	0–2%	Почти уровень
В	2-6%	Пологий
С	6–12%	Умеренно наклонный
D	12-18%	Сильный наклон
E	18-25%	Умеренно крутой
Ф	25-35%	Крутой
G	35–100%	Очень крутой

Глава 16.50 КОНСТРУКЦИОННЫХ СТАНДАРТОВ ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ

Раздел 16.50

СТАНДАРТЫ ПРОЕКТИРОВАНИЯ ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ

Ячейки:

16.50.010 Отрубы.

16.50.020 Насыпи – Максимальный уклон и конструкция.

16.50.030 Заливки – Подготовка грунта.

16.50.040 Заливки – Заливочный материал.

16.50.050 Насыпи – уплотнение.

16.50.060 Заливки – Опорные / стабилизирующие засыпки.

16.50.070 Насыпи – Засыпка инженерных коммуникаций.

16.50.080 Бермы.

16.50.090 Неудачи – в целом.

16.50.100 Неудачи – Местоположение.

16.50.110 Нормы проектирования для неудач.

16.50.120 Водостоки на террасах и террасах.

16.50.130 Сливные перехватчики.

16.50.140 Подземный дренаж.

16.50.150 Прокладка прокладки.

16.50.160 Подпорные стены.

16.50.170 Требуется борьба с эрозией и наносами.

16.50.180 Мусор на улице.

16.50.190 Защита от пыли.

16.50.200 Охрана прилегающего имущества.

16.50.210 Сервитут дренажа.

16.50.220 Просторные почвы.

16.50.230 Асфальтобетонное покрытие.

16.50.240 Удержание верхнего слоя почвы.

16.50.010 Отрубы.

A. Откосы разреза обычно не должны быть круче двух по горизонтали и одной вертикали (2: 1). В особых обстоятельствах, когда нет свидетельств предыдущей нестабильности и, если это рекомендовано в инженерно-геологическом отчете о грунтах и ​​одобрено директором служб развития и городским инженером, срезанные склоны могут быть построены круче, чем два к одному (2: 1). .Отчеты о грунтах должны включать расчеты, которые показывают, что более крутой склон имеет коэффициент безопасности более полутора, как по устойчивости массы, так и по устойчивости поверхности. Специальные конструкции для смягчения незначительной поверхностной нестабильности могут быть рассмотрены для утверждения городским инженером.

B. Склоны круче, чем два к одному (2: 1), не должны утверждаться, если два к одному (2: 1) или более пологие склоны требуются в качестве условия предварительного утверждения любого проекта без соответствующего пересмотра указанного условия утверждающим лицом. тело.Вырезанные склоны круче, чем два к одному (2: 1) в граните или метаморфической породе, могут потребоваться для выравнивания ступенями уступами высотой не более одного фута, врезанными в поверхность таким образом, чтобы средний уклон поверхности соответствовал этому заголовку. .

C. Вырезанные откосы в материале Friars Formation не должны быть круче трех по горизонтали к одной вертикали (3: 1), если только вырубленный склон не укреплен или иным образом не поддерживается компетентным материалом, как рекомендовано инженером-грунтовым инженером или геологом и утверждено городским инженером. .

D. Анализ устойчивости откосов должен сопровождать отчеты по проектированию грунтов для всех вырубленных склонов высотой более двух футов, независимо от соотношения уклонов. Инженер по грунтам должен учитывать как общую, так и поверхностную устойчивость склона и предоставить письменное заявление, сопровождающее анализ устойчивости откоса, со ссылкой на минимальный коэффициент запаса прочности равный половине. Кроме того, инженер по грунтам должен рекомендовать альтернативные методы строительства или усиленные защитные стены или ограждения, необходимые для обеспечения устойчивости поверхности или смягчения последствий нестабильности поверхности.Эти анализы должны включать все данные и информацию, полученные инженером-геологом, геофизиком или геологом.

E. В тех случаях, когда общественные улицы должны быть подкреплены коренной породой, которую можно выкопать с помощью оборудования для выравнивания, но нельзя выкопать с помощью обычного оборудования для рытья траншей, в планах должна быть указана зона на улице, которая должна быть подрезана и заменена уплотненной насыпью для облегчения размещения инженерных коммуникаций. не прибегая к взрывным работам.

Ф.Любой план профилирования, который предлагает срезанные склоны с вертикальной высотой 30 футов или более, должен быть рассмотрен и утвержден городским советом до выдачи разрешения. Высота любой смежной подпорной стены или стены кроватки не должна учитываться при расчетах высоты откоса.

G. Исключения из вышеперечисленного могут быть сделаны для временных склонов по письменному запросу по усмотрению городского инженера, если общественному здоровью, безопасности или благополучию не угрожает опасность. (Приказ 655 § 3, 2007 г .; Приказ.518, 1999; Ord. 345, 1991)

16.50.020 Насыпи – Максимальный уклон и конструкция.

A. Откосы насыпи не должны быть круче двух по горизонтали и одной вертикали (2: 1), за исключением скамеек или террас.

B. Все откосы насыпи должны быть переполнены на расстоянии от готовой поверхности откоса, которое позволит оборудованию для уплотнения свободно работать в зоне готового откоса, а затем срезать до конечного уровня, чтобы обнажить уплотненный керн.Подрядчик по профилированию может использовать альтернативные методы при условии утверждения инженером по грунтам и городским инженером. В таких случаях подрядчик по профилированию должен предоставить подробные спецификации метода укладки и уплотнения почвы на расстоянии ширины оборудования от поверхности откоса.

C. Анализы устойчивости откосов должны сопровождать отчеты о проектировании грунтов для всех откосов насыпи высотой более двух футов, независимо от соотношения уклонов. Инженер по грунтам должен учитывать как общую, так и поверхностную устойчивость откоса и предоставить письменное заявление, сопровождающее анализ устойчивости откоса, со ссылкой на минимальный коэффициент безопасности, равный полутора.Кроме того, инженер по грунтам должен рекомендовать альтернативные методы строительства, уплотнения или усиленных защитных ограждений, необходимых для обеспечения устойчивости поверхности.

D. По крайней мере, 20 процентов полевых испытаний на плотность, проведенных в пределах 100 футов от склона во время профилирования, должны проводиться в пределах трех футов от места окончательного откоса, и, по крайней мере, одно испытание плотности должно быть выполнено на внешнем одном футе готового откоса. лицо на каждые 5000 квадратных футов площади склона.

E.Откосы насыпи не должны быть построены на естественных откосах круче двух по горизонтали к одной вертикали (2: 1), где нижняя кромка насыпи находится в пределах 12 футов по горизонтали от вершины существующих выемок откосов или в любых материалах Friars Formation, если не представлены доказательства. инженером по грунтам и / или инженерным геологом, что указывает на достаточную стабильность. Любой такой предложенный уклон должен быть одобрен городским инженером.

F. Любой план профилирования, который предлагает откосы насыпи, имеющие вертикальную высоту 30 футов или более, подлежит рассмотрению и утверждению городским советом до выдачи разрешения.Высота любой прилегающей подпорной стены или стены кроватки не должна учитываться при расчетах высоты откоса.

G. Исключения из вышеперечисленного могут быть сделаны для временных склонов по письменному запросу по усмотрению городского инженера, если общественному здоровью, безопасности или благополучию не угрожает опасность. (Приказ 345, 1991)

16.50.030 Засыпки – Подготовка грунта.

A. Поверхность грунта должна быть подготовлена ​​для приема насыпи путем удаления растительности, несоответствующей насыпи, верхнего слоя почвы и других неподходящих материалов, а также путем рыхления для обеспечения сцепления с новой насыпью.Если существующие уклоны превышают пять футов в высоту и / или круче пяти горизонталей к одной вертикали (5: 1), грунт должен быть подготовлен путем насыпи в прочную коренную породу или другого подходящего материала, как это определено инженером-почвенным инженером и одобрено городскими властями. Инженер. Самая нижняя скамья под носком откоса насыпи должна быть шириной не менее 15 футов. Поверхность грунта ниже подошвы насыпи должна быть подготовлена ​​для стекания листового стока или должен быть предусмотрен дренаж с твердым покрытием.

Б.Если насыпь должна быть размещена на вырубке, уступ под подошвой насыпи должен иметь ширину не менее 15 футов и должен быть одобрен инженером по грунтам и / или инженерным геологом в качестве подходящего основания для насыпи. (Приказ 345, 1991)

16.50.040 Заливки – Заливочный материал.

A. В засыпках не допускается наличие вредных количеств органического материала. За исключением случаев, описанных ниже, ни один камень или аналогичный непрочный материал с максимальным размером более 12 дюймов не должен закапываться или закапываться в насыпи.

B. Городской инженер может разрешить размещение более крупной породы, если инженер-грунт правильно разработает метод размещения, постоянно проверяет размещение и утверждает стабильность и компетентность грунта. Также применяются следующие условия:

1. Перед выдачей разрешения на сортировку на плане классификации должна быть обозначена (ые) зона (и) отвала.

2. Камни размером более 12 дюймов в максимальном размере должны быть на шесть футов или более ниже уровня земли при измерении по вертикали и / или на 10 футов по горизонтали от склонов, в зависимости от того, что больше.

Если проект застройки или условия и ограничения четко обеспечивают безотзывную гарантию того, что никакие сооружения или инженерные сети не будут размещены на точно определяемой территории, эти глубины залегания могут быть уменьшены с одобрения городского инженера.

3. Камни размером более 12 дюймов должны размещаться таким образом, чтобы они были полностью окружены почвой; гнездование скал не допускается. (Приказ 345, 1991)

16.50.050 Заливки – уплотнение.

A. Все наполнители должны быть уплотнены как минимум до 90 процентов от максимальной плотности, как определено в стандарте ASTM D1557-78 (пятислойное испытание). Полевые испытания на плотность должны проводиться в соответствии со стандартом ASTM D1556-78 или его эквивалентом, утвержденным городским инженером. По крайней мере 25 процентов от общего числа испытаний должны проводиться по ASTM D1556-78 для проверки точности эквивалентного метода. Все такие испытания должны быть разумно равномерно распределены в пределах поверхности насыпи или откоса насыпи, чтобы получить репрезентативные результаты.

B. Места проведения полевых испытаний плотности должны быть определены инженером или утвержденным испытательным агентством, но их должно хватить как в горизонтальном, так и в вертикальном положении, чтобы обеспечить репрезентативное тестирование всего размещенного заполнителя.

C. Дополнительные испытания должны проводиться на критических участках или там, где инженер по грунтам или геолог сделал особый упор. Это дополнительное испытание должно проводиться в дополнение к традиционной сети репрезентативной выборки.Там, где существуют очень высокие потенциальные характеристики расширения, как определено в Городском строительном кодексе, меньшее уплотнение может быть обеспечено городским инженером по обоснованию и рекомендации инженера по грунтам в отношении проектирования фундамента.

D. Достаточные определения максимальной плотности с помощью метода испытаний ASTM 1557-78 должны выполняться во время операций сортировки, чтобы убедиться, что используемые кривые максимальной плотности являются репрезентативными для материала, размещенного по всей засыпке.(Приказ 705 § 2, 2010 г .; Приказ 345, 1991 г.)

16.50.060 Заливки – опорные / стабилизирующие засыпки.

Рекомендации по заполнению контрфорса или стабилизационной заливке инженером по грунтам должны сопровождаться отчетом с изложением грунтовых или геологических факторов, требующих заполнения контрфорса / стабилизации, расчетов устойчивости, основанных как на статических, так и на псевдостатических условиях (псевдостатические нагрузки обычно не нужно анализировать, когда плоскости основания более плоские, чем на 12 градусов от горизонтали), данные лабораторных испытаний, на которых основаны расчеты, копия утвержденного плана профилирования, показывающая расположение контрфорса / стабилизирующей насыпи, масштабированный участок контрфорса / стабилизации и рекомендации с подробной информацией о требованиях к субдренажу.(Приказ 345, 1991)

16.50.070 Засыпки – Засыпка инженерных коммуникаций.

A. Засыпки траншей для коммуникаций на месте, таких как водопровод, канализация, газ и электричество, должны быть уплотнены и испытаны в соответствии с приведенным выше разделом. Для обратной засыпки инженерных коммуникаций могут использоваться альтернативные материалы и методы при условии, что спецификация материалов и метод укладки рекомендуются инженером по грунтовым поверхностям и утверждаются городским инженером перед засыпкой.

B. Окончательный отчет по обратной засыпке инженерных коммуникаций от инженера по грунтовым поверхностям должен включать заявление инженера по грунтам о соответствии испытанной засыпки для предполагаемого использования. (Приказ 345, 1991)

16.50.080 Бермы.

Если городской инженер не отказался от него, на вершине всех склонов должна быть сооружена уплотненная земляная насыпь с крутизной более пяти к одному (5: 1). Берма должна соответствовать уклону, иметь высоту не менее шести дюймов и ширину один фут.(Приказ 655 § 3, 2007 г .; Приказ 345, 1991 г.)

16.50.090 Неудачи – В целом.

Отклонения и другие ограничения, указанные в данной главе, являются минимальными и могут быть увеличены городским инженером или по рекомендации инженера-строителя, инженера по грунтовым поверхностям или инженерного геолога, если это необходимо для безопасности и устойчивости, чтобы предотвратить повреждение прилегающих объектов от отложений или эрозии или обеспечить доступ для обслуживания склонов и дренажа. Подпорные стены могут быть использованы для уменьшения необходимого отката после одобрения городского инженера.(Приказ 345, 1991)

16.50.100 Неудачи – Местоположение.

Вершины и концы откосов должны быть отодвинуты от внешних границ разрешенной зоны, включая участки с уклонами и сервитуты, а также от сооружений в соответствии с последней принятой версией Городского строительного кодекса. Линии участка должны быть расположены на вершине склонов, включая бермы, где это практически возможно. (Приказ 705 § 2, 2010 г .; Приказ 345, 1991 г.)

16.50.110 Нормы проектирования для неудач.

A. Провалы между уклонами (выемками или насыпями) и конструкциями должны быть предусмотрены в соответствии с рисунком A, приведенным в этой главе.

Примечания к рисунку A:

1. Отклонения линий собственности также должны соответствовать минимумам, указанным в кодексе зонирования.

2. Откаты относятся к искусственным и естественным склонам крутизной более 5: 1. Отступы от более пологих склонов должны быть одобрены городским инженером.

3. «B» может быть уменьшено, если установлено утвержденное водоотводное устройство или общая площадь «B» составляет менее 200 квадратных футов с предоставленными водосточными желобами и водосточными желобами. «D» не может быть уменьшено.

4. Если подпорная стенка размещена на носке склона 1, «A» может быть уменьшено до шести дюймов. «B» остается без изменений.

5. «B» измеряется от лицевой стороны конструкции до вершины бермы или задней части подпорной стены. «D» измеряется от нижнего внешнего края фундамента по горизонтальной линии до поверхности откоса или задней части подпорной стены.

6. «C» может быть уменьшено до нуля, если разрешение на строительство разрешает комбинированную конструкцию стена-подпорная стена с адекватным дренажем.

7. Склоны высотой более 30 футов подлежат утверждению городским советом. (Приказ 345, 1991)

16.50.120 Водостоки на террасах и террасах.

A. Террасы шириной не менее восьми футов должны быть установлены с интервалом не более 30 футов по вертикали на всех откосах срезанных или насыпных работ для контроля поверхностного дренажа и образования мусора.Если требуется только одна терраса, она должна быть на средней высоте. Ширина террасы должна быть вычтена из горизонтальной составляющей коэффициента уклона, чтобы стороны уклона не превышали максимальный уклон. Соответственно, каждая составляющая сечения откоса между террасами будет рассчитываться независимо. Ширина террасы и расстояние между выемками и насыпью на откосах высотой более 90 футов должны быть спроектированы инженером-строителем по рекомендации инженера по грунтовым поверхностям и утверждены городским инженером. Должен быть обеспечен соответствующий доступ для надлежащей очистки и обслуживания.

B. Водостоки на террасах должны быть сооружены на всех террасах с использованием бетона с подходящим армированием с минимальным уклоном в три процента, если городской инженер не откажется от него в силу особых обстоятельств. Конструкция водостоков должна быть такой, чтобы бетон был минимум на полдюйма ниже (и максимум на четыре дюйма ниже) отметки поверхности прилегающей поверхности. Слив на террасе должен иметь минимальную глубину в самой глубокой точке один фут и минимальную ширину три фута (измеряется по верхнему краю) и должен быть спроектирован так, чтобы пропускать стоки.

C. Если иное не одобрено городским инженером, один проход дренажа террасы не должен собирать более 15 000 квадратных футов дренажной площади без сброса в водосток или другое утвержденное устройство для сбора. Стены для защиты от брызг, редукторы скорости, распределители потока и другие конструкции должны быть предоставлены в соответствии с требованиями городского инженера. Все желоба должны быть выполнены из бетона с подходящей арматурой и должны равняться площади поперечного сечения водостока на террасе или представлять собой трубу из утвержденного материала и иметь минимальный диаметр 12 дюймов.

D. Строительство водостоков на террасах должно быть таким, как описано для желобов и спусков в данном документе, и должно быть расположено на террасах с одной стороной канавы на расстоянии не менее двух футов от основания откоса.

E. В особых случаях, когда это рекомендовано в отчете о грунтовом строительстве и одобрено городским инженером, насыпные откосы, построенные с уклоном не более двух к одному, могут быть построены без террас. Однако расчеты общего анализа устойчивости откосов должны демонстрировать коэффициент безопасности не менее 1.5. Кроме того, расчеты устойчивости на склоне с точки зрения устойчивости поверхности должны продемонстрировать коэффициент запаса прочности не менее 1,5 для глубины увлажнения, соответствующей четырем футам, и при условии фильтрации, параллельной наклону. Наконец, должны быть представлены анализы, демонстрирующие, что удаление террас не приведет к возникновению неблагоприятных условий эрозии откосов и поверхностного дренажа. (Приказ 655 § 3, 2007 г .; Приказ 345, 1991 г.)

16.50.130 Сливные перехватчики.

Бетонные перехватывающие водостоки должны быть установлены вдоль вершины или на подошвах всех откосов выемки или насыпи, где водосборная зона притока направляет сток через склон или к основанию склона или вдоль него, если иное не оговорено инженером города.(Приказ 345, 1991)

16.50.140 Подземный дренаж.

A. На откосах с выемкой и насыпью должен быть предусмотрен подземный дренаж, если это необходимо для устойчивости, и в соответствии с рекомендациями инженера по грунтам, геолога и / или инженер-геолога.

B. Все каньоны и контрфорсы должны быть снабжены дополнительными дренажами, утвержденными городским инженером. (Приказ 345, 1991)

16.50.150 Градуировка подушек.

Ливневые стоки с участков или прилегающих участков не должны переноситься через выемки или насыпи на склонах крутизной более пяти к одному (5: 1).Такой сток должен быть предусмотрен следующим образом:

A. По возможности, каждый лот должен иметь такую ​​градацию, чтобы ливневая вода стекала с заднего двора через боковой двор и передний двор с уклоном не менее одного процента непосредственно на примыкающую улицу или к утвержденному дренажному сооружению, не протекая через другие участки или насыпные откосы. Колодки должны иметь грубую сортировку с минимальным уклоном в полтора процента, чтобы гарантировать, что готовая профилировка обеспечивает минимальный уклон в один процент на валутах.Если скорость потока оказывается эрозионной, требуется усовершенствованное дренажное устройство.

B. Когда вышеупомянутое невозможно, как определено городским инженером, ливневые воды должны собираться вдоль вершины берегов или в задней части отсортированных участков с помощью улучшенных желобов, водоотводящие стоки на расстоянии пяти футов от конструкции или в стоки на территории и переносятся к водостокам надлежащего размера или устройствам, которые не должны стекать по поверхности тротуаров.

C. Площадь дренажа должна определяться гидравлическими расчетами инженера и в каждом случае должна быть не менее четырех дюймов в диаметре и состоять из трубы со сплошными стенками (не гофрированной). Минимальный уклон должен составлять половину процента, а очистка должна проводиться через каждые 100 футов, а также в угловых точках и стыках в системе. Альтернативный перелив должен быть спроектирован и изготовлен таким образом, чтобы гарантировать безопасность конструкции и прилегающих свойств в случае засорения дренажа.

D. Все фундаменты должны быть спроектированы и установлены таким образом, чтобы уровень готового пола был как минимум на шесть дюймов выше окружающего уровня.

E. 1. Ни один ландшафтный участок не должен допускать скопления воды ближе пяти футов от любого строения. Орошение и дождевой сток не должны выходить за пределы тротуаров или патио.

2. Умывальники и водостоки должны быть установлены на всех участках ландшафта, прилегающих к строениям и ограниченных зонами с твердым ландшафтом в пределах пяти футов от строения.Умывальники в этих зонах должны быть предусмотрены как минимум через каждые 10 футов, измеренных в продольном направлении вдоль лицевой стороны конструкции.

F. Завершенная профилировка должна иметь уклон от периметра здания к выступу площадки (которая огибает здание) с уклоном в два процента на протяжении минимум пяти футов. Это требование также распространяется на все плоские и ландшафтные участки, прилегающие к строению.

G. Разгрузка из любого нисходящего потока, канавы или трубы должна контролироваться так, чтобы предотвратить эрозию прилегающих территорий, и должна быть установлена ​​на расстоянии не менее пяти футов от любой конструкции на вершине или подножии склона.Скорости должны быть уменьшены с помощью каменных выступов подходящего размера, залитой каменной наброской каменной наброски или рассеивателей энергии коробчатого типа. Размер каменной наброски должен определяться с учетом скоростей потока, а каменная наброска должна располагаться таким образом, чтобы не создавать других проблем эрозии, и в соответствии со стандартными спецификациями.

H. Поверхностный дренаж не должен проводиться через участок или участок в пределах трех футов от сооружения без использования утвержденного дренажного сооружения.

И.Кровельные желоба нельзя привязывать к канализационным системам. (Приказ 705 § 2, 2010 г .; Приказ 345, 1991 г.)

16.50.160 Подпорные стены.

A. Подпорные стены могут быть указаны путем ссылки на текущий принятый городом стандартный проект с четкими обозначениями на планах конкретных высот стен, размеров, вариантов усиления, исключений и модификаций. Все исключения и модификации должны быть обоснованы инженером по работам в соответствии с требованиями городского инженера.

B. Любые специальные конструкции подпорных стен должны выполняться зарегистрированным инженером-строителем или зарегистрированным инженером-строителем, компетентным в расчетах конструкций. Полные структурные расчеты должны быть предоставлены городу для рассмотрения и утверждения. Городской инженер может потребовать специальных проверок в соответствии с PMC 16.52.110.

C. Поперечные сечения всех подпорных стен должны быть представлены на плане профилирования.

Д.Все подпорные стены должны включать инженерную дренажную систему фундамента, состоящую как минимум из следующего:

1. Толстостенная труба диаметром не менее четырех дюймов с перфорацией и минимальным уклоном в один процент, заключенная в утвержденный фильтрующий камень, завернутый в утвержденную геотекстильную ткань; или

2. Сборная дренажная система, аналогичная Miradrain 6000, с перфорированной монолитной трубой; и

3. Если необходимо, инженер города, система гидроизоляции и / или система вертикального дренажа за стеной.

E. Если проход находится в пределах двух футов от верха подпорной стены более 30 дюймов в высоту, ограждение высотой 42 дюйма должно быть построено в соответствии со спецификациями последней принятой версии Городского строительного кодекса.

F. Если проезжая часть, проезжая часть или стоянка находятся в пределах пяти футов от верха подпорной стены, ограждение транспортного средства должно быть построено в соответствии со спецификациями последних принятых региональных стандартных чертежей Сан-Диего или любого другого варианта, утвержденного городским инженером. .

G. Если подъездная дорога находится в пределах пяти футов от вершины склона круче пяти к одному (5: 1), на краю проезжей части должна быть сооружена берма или бордюр высотой не менее шести дюймов.

H. Конструкция стен должна соответствовать требованиям Кодекса зонирования города.

I. Все подпорные стены должны располагаться на расстоянии не менее шести дюймов от соседних границ участка.

J. Асфальтовые или бетонные шевроны должны быть установлены рядом со всеми бордюрами, где поперечный уклон превышает 10 процентов, кроме тех, где установлены тротуары.

K. Градуировочный план должен четко указывать, какие стены должны быть построены в рамках данного разрешения, а какие стены должны быть построены и проверены в соответствии с разрешением на строительство после утверждения приблизительного уровня. Все временные откосы должны быть четко обозначены на плане. (Приказ 705 § 2, 2010 г .; Приказ 345, 1991 г.)

16.50.170 Требуется борьба с эрозией и наносами.

A. Планы системы контроля эрозии должны быть подготовлены и представлены на рассмотрение и одобрение городского инженера как часть любого заявления на получение разрешения в рамках этого отдела.Система контроля эрозии должна соответствовать требованиям последнего Государственного разрешения на строительство ливневых вод (Разрешение NPDES № CAS000002) и любых поправок к нему; разрешение MS4; и Постановление города об управлении ливневыми водами и сбросом (глава 13.09 PMC) для удовлетворения требований по борьбе с эрозией и устранению сброса наносов и загрязняющих веществ. План борьбы с эрозией должен включать, помимо прочего, следующую информацию:

1.Имя, адрес и круглосуточный номер телефона владельца или ответственной стороны, а также лица или подрядчика, ответственного за установку и обслуживание системы контроля эрозии и выполнение аварийных работ по борьбе с эрозией;

2. Имя, адрес и подпись инженера-строителя или лица, подготовившего план;

3. Все бассейны опреснения, бассейны обломков, иловые ловушки и другие средства опреснения, замедления скорости и защиты, необходимые для адекватной защиты участка и участков ниже по течению от эрозии и ее последствий, сохранения естественных гидрологических особенностей и сохранения прибрежных буферов и коридоров;

4.Улицы, сервитуты, водостоки и другие улучшения;

5. Расположение и размещение гравийных мешков, отводных устройств, контрольных дамб, озеленения откосов, дренажей и других устройств для борьбы с эрозией и мер, требуемых Руководством по BMP; и

6. Подъездные пути ко всем подобным сооружениям по борьбе с эрозией и способы обеспечения доступа в ненастную погоду.

B. Стандарты системы контроля эрозии должны быть следующими:

1.BMP для борьбы с эрозией и наносами должны быть реализованы в соответствии с требованиями Городского руководства по BMP.

2. Лицо, получившее разрешение, или владелец несут ответственность за контроль эрозии на всех участках сортировки до принятия завершенной сортировки городским советом. Эта ответственность распространяется на завершенные и занятые участки.

3. Запрещается размещать или размещать землю или органический материал в местах, где их можно непосредственно унести в ручей или стоячую воду.

4.Техническое обслуживание и ремонт необходимых временных отстойников или отстойников должны быть обеспечены застройщиком в течение как минимум трех лет после завершения и приемки работ. На этот период потребуется специальный залог для обеспечения надлежащего технического обслуживания и ремонта в размере, определяемом городским инженером.

5. Оборудование и рабочие для аварийных работ должны быть доступны в любое время. Сто двадцать пять процентов всех необходимых материалов должны быть доступны на площадке и храниться в удобных местах, чтобы облегчить быстрое строительство временных устройств в любое время.

6. Все показанные съемные защитные устройства должны быть на своих местах в конце каждого рабочего дня, когда существует 50-процентная вероятность дождя в течение 48-часового периода. Если застройщик не обеспечит требуемую установку или обслуживание сооружений по борьбе с эрозией в течение двух часов после уведомления по 24-часовому номеру на планах, городской инженер может приказать городским бригадам или городскому подрядчику выполнить работу или может заключить контракты на такую ​​работу и взимать стоимость этой работы вместе с разумными накладными расходами на денежный депозит или другие инструменты, использованные для этой работы, без дополнительного уведомления владельца.Никакие дополнительные работы по проекту, за исключением противоэрозионных работ, не могут проводиться до тех пор, пока застройщиком не будет полностью восстановлена ​​извлеченная из месторождения сумма.

7. В любое время года бездействующий участок должен быть полностью защищен от эрозии и сбросов наносов. Плоские участки с содержанием менее пяти процентов должны быть полностью покрыты, если только контроль наносов не осуществляется через бассейны опреснения во всех точках сброса по проекту. Площадка считается неактивной, если строительные работы прекращаются на период 14 или более дней подряд.

C. В период с 1 октября по 30 апреля следующего года на любом участке запрещены работы по выравниванию, если городской инженер определит, что эрозия, селевой поток или сброс наносов или ила могут отрицательно повлиять на свойства ниже по течению, дренажные русла, ливневые стоки, улицы, сервитуты или общественные или частные объекты или улучшения, если на участке не внедрена утвержденная система контроля эрозии. Если городские власти решают, что городским властям необходимо установить меры по борьбе с эрозией или провести очистку, застройщик должен оплатить все прямые и косвенные затраты города, включая дополнительные проверки, надзор и разумные накладные расходы.

D. Для строительных площадок, определенных городским инженером, как исключительная угроза качеству воды, требуется предварительная обработка отложений. При оценке угрозы качеству воды городской инженер учитывает следующие факторы:

1. Потенциал эрозии почвы или тип почвы;

2. Склоны участка;

3. Размер и тип проекта;

4. Чувствительность водоприемников;

5.Близость к водоприемникам;

6. Сбросы нечистот;

7. Неэффективность других БМП; и

8. Любые другие относящиеся к делу факторы. (Приказ 775 § 7, 2015)

16.50.180 Мусор на Публичной улице.

A. Автомобильный кодекс Калифорнии и этот кодекс запрещают размещение, сброс или хранение грязи и камней на общественных улицах или в любой части полосы отвода. Все транспортные средства, занимающиеся перевозкой материалов в соответствии с положениями о разрешении данного раздела, должны воздерживаться от размещения грязи или мусора на общественных улицах любыми способами, включая, помимо прочего, утечку с кузова грузовика или другого транспортного средства, а также мусор, собранный на улицах. колеса тягача.

B. Лицо, имеющее разрешение на проведение любых землеройных работ в соответствии с этим разделом, требующих транспортных средств для перевозки грунта на любой улице общего пользования, несет ответственность за полное удаление таких материалов с улицы, включая землю, грязь или другие пролитые, сваленные материалы. , или хранятся на общественной улице. Если лицу, получившему разрешение, не удается немедленно полностью удалить такой разлив и городу необходимо вызвать такое удаление, получатель разрешения и / или владелец собственности обязаны оплатить городу полную стоимость таких работ по удалению плюс разумные суммы. накладные расходы.Градуировочный депозит может быть использован городом для этой цели без уведомления владельца. Перед возобновлением сортировки может потребоваться дополнительный залог наличными для обеспечения уборки общественных улиц. (Приказ 345, 1991)

16.50.190 Защита от пыли.

Подрядчик / получатель разрешения, выполняющий любые землеройные работы в рамках этого подразделения, несет ответственность за постоянный контроль за пылью. (Приказ 345, 1991)

16.50.200 Охрана прилегающего имущества.

Каждый прилегающий собственник имеет право на боковую и прилегающую поддержку, которую его земля получает от прилегающей земли, при условии, что собственник прилегающей земли имеет право производить на ней надлежащие и обычные раскопки в целях строительства или улучшения в соответствии с условиями следующие условия:

A. Любой собственник земли или его арендатор, намеревающийся разрешить или произвести раскопки глубиной более 10 футов в пределах 10 футов от границ своей собственности, должен в разумные сроки уведомить собственника или владельцев земли, примыкающей к границам собственности, затронутым такие раскопки с указанием глубины, на которую предполагается произвести такие раскопки, и когда раскопки начнутся.

B. При проведении любых раскопок должны использоваться разумная осторожность и навыки, а также разумные меры предосторожности, чтобы почва прилегающей собственности не провалилась или не осела в ущерб любому зданию или другой конструкции, которая может находиться на ней. Раскопки должны соответствовать всем государственным и федеральным нормам, включая, помимо прочего, получение разрешений CAL OSHA.

C. Никакая сортировка не должна утверждаться, что, по мнению городского инженера, физически препятствует использованию существующего законного доступа к любому участку.

D. Запрещается проведение взрывных работ до тех пор, пока не будет проведено предпровзрывное обследование окружающей территории, удовлетворяющее требованиям городского инженера. Во время горных работ должны проводиться сейсмические записи для всех взрывов в местах и ​​на уровнях, утвержденных городским инженером. Все взрывные работы должны соответствовать требованиям городского инженера.

1. Подрядчик должен подготовить план участка в масштабе, показывающий, где будут происходить взрывные работы, а также все здания и инженерные сети в пределах 500 футов.

2. Предварительное взрывное обследование всех зданий в пределах 300 футов будет необходимо автоматически. Следует обследовать другие сооружения в пределах 500 футов, если им более 15 лет и / или они чувствительны, например, исторические здания. Предварительные взрывные изыскания подаются вместе с заявкой на получение разрешения. В качестве альтернативы может быть отправлено письмо от уполномоченной службы обследования с чертежом в масштабе, показывающим расстояния до всех структур, которые должны быть обследованы до взрыва.

3.Сейсмический монитор должен быть расположен рядом с ближайшим зданием или самым уязвимым зданием. Сейсмические записи должны быть представлены инспектору проекта, как только они станут доступны.

4. Ускорение грунта должно быть ограничено до 1,0 фута в секунду в зоне нового строительства и 0,5 фута в секунду вокруг старых или уязвимых зданий.

5. Подрядчик по взрывным работам должен письменно уведомить всех жителей в пределах 500 футов от зоны взрыва.Уведомление должно быть как минимум в виде дверной вешалки с указанием приблизительного времени взрыва или взрыва. Уведомления должны быть на месте по крайней мере за 48 часов до взрывных работ.

6. Заявитель уплачивает соответствующий административный сбор, установленный постановлением городского совета, в который время от времени могут вноситься поправки, за оформление каждого разрешения на проведение взрывных работ. (Порядок 683, § 65, 2008; Порядок 345, 1991)

16.50.210 Сервитут дренажа.

Для всех дренажных каналов, где грамотное функционирование дренажных каналов имеет важное значение для защиты и использования нескольких объектов собственности, заявитель должен зарегистрировать договор и / или ограничение на действие, возлагая ответственность за содержание дренажных каналов на владельца записи. каждого соответствующего лота.Постоянные внешние дренажные сервитуты, требуемые городским инженером, должны быть приобретены лицом, имеющим разрешение. Такие сервитуты должны быть одобрены городским инженером и городским прокурором и зарегистрированы до выдачи разрешения на сортировку. (Приказ 345, 1991)

16.50.220 Просторные почвы.

A. Испытания на расширяющиеся грунты должны проводиться на грунтах в пределах четырех футов от уровня отделки любой области, предназначенной или спроектированной как место для строительства. Если в этой зоне встречаются обширные почвы, то:

1.Лицо, получившее разрешение, должно удалить такой расширяющийся грунт на глубину не менее четырех футов ниже чистового уровня и заменить его должным образом уплотненным, нерасширяющимся грунтом; или

2. Инженер по грунтам может порекомендовать изменение требований по удалению и замене обширных грунтов, указанных в проекте. В этом случае инженер по грунтам должен дать рекомендации по проектированию опор, фундаментов, плит и других несущих элементов или по другим специальным процедурам, которые позволят облегчить любую проблему, создаваемую оставшимися обширными грунтами.

B. Как правило, по усмотрению инженера по грунтам, расширяющийся грунт из вырубленных участков должен быть помещен в нижние оконечности насыпей, а нерасширяющиеся материалы должны храниться, складироваться или обрабатываться иным образом, чтобы их можно было поместить в качестве заглушки. на обширных почвах.

C. Обширные почвы, которые нельзя удалить на месте, как описано выше, должны удаляться за пределами площадки одним из следующих способов:

1. Их размещение за пределами города; или

2.Их размещение в другом месте в пределах города при условии, что на это место распространяется действующее разрешение на сортировку или разрешение на складирование, и обширные почвы могут быть утилизированы в таком месте с письменного разрешения владельца и инженера по грунтовым поверхностям. (Приказ 345, 1991)

16.50.230 Асфальтобетонное покрытие.

A. Требования. Для целей данной главы асфальтобетон (A.C.), заполнитель (A.B.), грунтовочное покрытие, связующее и герметизирующее покрытие должны соответствовать действующим городским стандартам строительства дорог и / или утверждению городского инженера.

B. Смета затрат. Асфальтобетон классифицируется как устройство вторичного дренажа при использовании для покрытия проезжей части, парковок и других подобных целей. Соответственно, стоимость всего мощения, за исключением проездов для одной семьи, должна быть включена в смету инженерных расходов.

C. Уплотнение земляного полотна. Земляные материалы земляного полотна должны быть уплотнены минимум на 12 дюймов в глубину и должны соответствовать всем другим требованиям этого раздела.

D. Стерилизация почвы. Если иное не одобрено городским инженером, земляные материалы земляного полотна должны быть стерилизованы материалами, не загрязняющими окружающую среду, чтобы предотвратить рост растений.

E. Структурный разрез дорожного покрытия. Инженер-проектировщик грунтов или инженер-строитель должен порекомендовать конструктивный участок (-ы) дорожного покрытия для парковок / служебных дорог, частных улиц и выделенных улиц для всех застроек на основе:

1. Испытания грунта грунта (грунтов) земляного полотна, выполненные в соответствии с последней редакцией ASTM 1557-82; и

2.Ожидаемый трафик и / или условия загрузки. Дизайн должен соответствовать Руководству CalTrans по проектированию автомагистралей. Конструктивные сечения должны быть не ниже минимальных стандартов, установленных Городом. Минимальный индекс проходимости при проектировании дорожного покрытия – 4,5.

F. Все прилегающие кромки дорожного покрытия должны быть пропилены для стыковых соединений или отшлифованы с нанесением не менее полутора дюймов асфальта. Растушевка не допускается.

G. Минимальная глубина наложения должна составлять полтора дюйма.

H. Минимальный поперечный уклон в два процента должен использоваться на всех участках асфальтированной дороги и проезжей части. Минимальный поперечный уклон парковочных мест должен составлять один процент. Бетонные дренажные конструкции, расположенные с уклоном менее одного процента, должны иметь опорные отметки, устанавливаемые инженером по эксплуатации с интервалом не более 20 футов.

I. Максимальный уклон парковочных мест должен составлять восемь процентов.

J. Максимальное изменение уклона проезжей части и парковок должно составлять восемь процентов на каждые 20 футов по горизонтали.(Порядок 705, § 2, 2010; Порядок. 553, 2002; Порядок. 345, 1991)

16.50.240 Удержание верхнего слоя почвы.

Если иное специально не указано в утвержденном плане, верхний слой почвы, удаленный в связи с проведением сортировки, должен оставаться на месте и повторно использоваться на территориях, намеченных для озеленения на месте, восстановления среды обитания растений или восстановления растительного покрова, по усмотрению директора службы развития .
